Как сделать скважинный уровнемер своими руками

Изготовление датчика уровня: пошаговая инструкция

Сборку своими руками индикатора уровня воды в баке на светодиодах я осуществлял в такой последовательности:

На пластиковый хомут с помощью термопистолета я закрепил трехконтактные герконы. У меня расстояние между элементами получилось около 4 см.

Осуществил пайку проводов согласно схеме. После того как контакты остыли, для защиты от влаги места соединения проводов были обработаны силиконом.

Затем хомут одел на муфту пластиковой трубы таким образом, чтобы верхняя часть легко перемещалась относительно неподвижной трубы.

В качестве поплавка я решил использовать вторую муфту, в которую с обеих сторон были вставлены пластиковые заглушки.

На следующем этапе я с помощью строительного фена прогрел пластиковый профиль и обернул его вокруг поплавка. Свободный конец этого элемента был закреплен с рычагом посредством пластиковых заклепок.

Аналогичным образом рычаг из пластикового профиля прикрепил к муфте.

Затем на рычаге был закреплен неодимовый магнит. Для надежного монтажа этого элемента следует использовать детали, которые имеют в своей конструкции отверстие. Я применял изделие от старого компьютерного жесткого диска, но можно использовать покупные изделия, которые уже выпускаются с монтажными отверстиями. Широкие магниты должны быть в приоритете, ведь таким образом можно будет обеспечить плавный включение режимов работы датчика.

Далее я решил проверить работоспособность индикаторной системы. Подключив разъем к проводам, которые были соединены с источником тока и светодиодами и перемещая рычаг вверх и вниз я убедился в последовательном включении светодиодов.

Датчик уровня воды для бочки своими руками был установлен на сливную трубу септика, после чего, также было осуществлено подключение контактных проводов и элемента питания.

Достоинства прибора

Такая процедура позволит избежать залипания или прилипания поплавка к насосу или напорной трубе. Когда подготовительные работы сделаны, осуществляется подключение поплавка к насосной системе. Затем на штанговую основу осуществляется монтаж поплавков. После этого уже непосредственно кабель необходимо прочно зафиксировать с внешней стороны резервуара. Лучше обратиться в специализированный сервисный центр и приобрести фирменную сертифицированную деталь с документами, полностью соответствующую всем требованиям, предъявляемым к оборудованию такого типа. Располагаться они должны по бокам корпуса внутри, таким образом, чтобы шарик, попадая между ними, замыкал контакт. Именно изменение показателей этого сигнала и позволяет оценить уровень вещества в используемой ёмкости. Крепление кабеля каждого выключателя выполняется креплением хомутами. В зависимости от показателя величины давления и определяется количество воды в резервуаре. Таким образом, их вручную легко отрегулировать, чтобы не допустить перелива или сухого хода.

Классификация оборудования

Делать это необходимо не реже 1 раза в месяц. Трёхжильный медный провод сечением провода 0,5 мм2.

Включение фекального насосного оборудования происходит, когда поднимается основное регулирующее устройство. Занимаюсь водоснабжением и отоплением. Он приспособлен для работы в жидкостях высокой плотности и легко справляется с порученными задачами. Он надежно и качественно функционирует даже в агрессивной среде и не боится интенсивных нагрузок.

Провода у них различаются по цвету. Выводы и полезное видео по теме Правила монтажа механического поплавкового клапана-выключателя для защиты накопительного резервуара от переполнения. Выключатель может быть элементом в составе оборудования при сооружении канализационных коммуникаций. Индикатор уровня воды и простая схема оповещения, стройка

Конструктивные особенности и принцип работы

Конструкция измерителей уровня жидкости в резервуаре определяется такими характеристиками:

1. Функциональностью. По этому параметру все измерительные устройства этого класса классифицируют на уровнемеры и сигнализаторы уровня жидкости. Последние определяют конкретную точку наполненности емкости (максимальную и минимальную), а первые — постоянно контролируют уровень жидкости.
2. Принципом работы. В основу этого параметра заложена акустика, оптика, магнетизм, электропроводность и так далее. От принципа действия устройства зависит область его применения.
3. Методика измерения (бесконтактная или контактная).

Разновидности датчиков

Все уровнемеры классифицируются по принципу их действия. Основные типы измерительных устройств:

1. Поплавковый. Это самый простой вариант измерения уровня воды в баке. Конструкция поплавкового уровнемера включает в себя 2 геркона, магнит и поплавок. Когда уровень жидкости увеличивается, поплавок поднимается до первого геркона, который отключает реле двигателя. Если резервуар опустошается, поплавок опускается до второго геркона, который запускает реле и включает насос, перекачивающий жидкость из скважины. Герконовый датчик предельного уровня жидкости можно сделать своими руками. При этом он будет работать, даже если в резервуаре будет объемный слой пены.
2. Ультразвуковой. Эта разновидность измерительных устройств применяется как для сухой, так и для жидкой среды. Ультразвуковые датчики могут иметь дискретный или аналоговый выход. То есть приспособление может постоянно контролировать уровень воды или ограничивать наполнение емкости при достижении конкретной точки. Такой уровнемер состоит из приемника, УЗ-излучателя и контроллера, отвечающего за обработку сигнала. Сигнализаторы ультразвукового типа являются беспроводными и бесконтактными, поэтому их можно устанавливать даже во взрывоопасных и агрессивных жидкостях.
3. Электродный (кондуктометрический). Такие уровнемеры не подходят для емкостей с дистиллированной водой. Стандартная конструкция оснащена трехуровневым сигнализатором, в котором наполнение резервуара контролирует пара электродов, а третий — предназначен для аварийных ситуаций, для запуска режима активной откачки.
4. Емкостный. С использованием таких уровнемеров можно точно идентифицировать предельное наполнение резервуара. Они подходят как для жидкостей, так и для сыпучих субстанций. Емкостные уровнемеры функционируют по такому же принципу, что и конденсаторы: измерение выполняется между пластинками чувствительного элемента. При достижении пикового значения на контроллер отсылается соответствующий сигнал. Иногда емкостные сигнализаторы работают по принципу «сухого контакта», при котором устройство срабатывает через стенку резервуара. Эти приспособления могут эффективно работать в очень обширном диапазоне температур, на их функционирование не влияет электромагнитное излучение. Такие эксплуатационные свойства расширяют область использования емкостных уровнемеров.
5. Радарный. Эта разновидность сигнализаторов является универсальной, так как она работает с любыми видами технологических сред, включая взрывоопасные и агрессивные жидкости. При этом показания не будут изменяться под воздействием температуры и давления. Прибор излучает радиоволны в определенном частотном диапазоне. Приемник улавливает отраженный радиосигнал и определяет заполненность резервуара, руководствуясь периодом задержки сигнала. На датчик-измеритель не влияет температура и давление. Запыленность технологической среды тоже не сказывается на показаниях. Специалисты отмечают, что радарные приспособления обладают максимальной точностью, так как их погрешность не превышает 1 мм.
6. Гидростатический. Этот тип сигнализатора позволяет измерять как текущее, так и предельное наполнение емкостей. Принцип работы гидростатического устройства базируется на измерении давления столба жидкости. Популярность таких датчиков обусловлена небольшой ценой и достаточной точностью.

Изготовление поплавкового датчика уровня в домашних условиях

Как сделать самодельный датчик уровня воды для использования в пластиковом накопителе? Для изготовления простого устройства потребуются рычаг, открывающий клапан, и поплавковый элемент. Все работы выполняются в следующем порядке:

1. В верхней части готового резервуара поплавковый элемент с рычагом подсоединяется к штоку, который используется для перемещения поршневого цилиндра.
2. Когда вода достигает максимального значения, поплавок воздействует на рычаг, который двигает поршень и обеспечивает закрытие клапана для прекращения доступа воды через нижнюю водонапорную трубу.
3. По мере того как объем воды будет использоваться, поплавок медленно опускается на дно, воздействуя на поршень. Далее происходит открытие клапана и заполнение резервуара жидкостью.

Изготовить датчик уровня воды своими руками под силу любому начинающему мастеру. Устройство подойдет для установки в скважинах, колодцах, насосном оборудовании и водных резервуарах.

Для автоматизации многих производственных процессов необходимо контролировать уровень воды в резервуаре, измерение проводится при помощи специального датчика, подающего сигнал, когда технологическая среда достигнет определенного уровня. Без уровнемеров невозможно обойтись и в быту, яркий пример этому – запорная арматура бачка унитаза или автоматика для отключения насоса скважины. Давайте рассмотрим различные виды датчиков уровня, их конструкцию и принцип работы. Эта информация будет полезной при выборе устройства под определенную задачу или изготовлении датчика своими руками.

Конструкция и принцип действия

Конструктивное исполнение измерительных устройств данного типа определяется следующими параметрами:

• Функциональностью, в зависимости от этого устройства принято делить на сигнализаторы и уровнемеры. Первые отслеживают конкретную точку заполнения резервуара (минимальную или максимальную), вторые осуществляют беспрерывный мониторинг уровня.
• Принципом действия, в его основу может быть положены: гидростатика, электропроводность, магнетизм, оптика, акустика и т.д. Собственно, это основной параметр, определяющий сферу применения.
• Методом измерения (контактный или бесконтактный).

Помимо этого, особенности конструкции определяет характер технологической среды. Одно дело – измерять высоту питьевой воды в баке, другое – проверять наполнение резервуаров для промышленных стоков. В последнем случае необходима соответствующая защита.

Указатель уровня воды своими руками

Схема указателя уровня воды. Схема очень простая, но работает прекрасно. В конце статьи будет видео, где наглядно показана работа этого указателя уровня воды, который мы сделаем вместе с вами. Для начала работы соберём детали, которые нам потребуются для изготовления устройства.

Детали для изготовления схемы указателя уровня воды.

Нам понадобится: Микросхема ULN2004 или ей подобная, контактная площадка для установки микросхемы на плату. При наличии такой площадки отсутствует риск перегреть ножки микросхемы паяльником или повредить её внутреннее устройство статическим электричеством. Да и ремонт схемы, при необходимости, сокращается до нескольких секунд. Достаточно вынуть из гнезда горелую микросхему и вставить на её место новую. Сплошная выгода, особенно для не очень опытных радиолюбителей. Резисторы R1 — R7 — 47Kom. R8 — R14 — 1Kom. Светодиоды любого цвета по вашему выбору, диаметром 3 — 5 мм. Конденсатор 100Mkf 25v. Клеммные колодки любого типа, а можно и вообще без них, но удобство пользования устройством несколько снизится. Макетная плата любая, лишь бы все компоненты влезли. Я пользуюсь такими платами, потому что не хочется заморачиваться на изготовление печатной платы, просто так мне удобнее и более привычно.

Компоненты все собрали и приступаем к изготовлению нашего устройства.

Это первый готовый элемент будущей системы очистки воды от железа, бактерий, всяческих вредных примесей и прочей «каки». Система у меня дома работает уже почти три года, показала себя как надёжная, удобная и вообще мне нравится. Качеством воды полностью доволен. Но настало время для модернизации. Появились новые требования (у меня), хочется чтобы было более удобное обслуживание, хочу чтобы вся информация о работе системы была постоянно перед глазами. Первую систему очистки воды я строил без всякого опыта и допустил некоторые ошибки, о которых непременно напишу в следующих статьях, но в целом было всего две незначительных поломки. В одной поломке виноват я, а в другой не качественное комплектующее изделие (опять я виноват, немного сэкономил и купил не то, что следовало).

Всё оборудование будет блочным (так возрастают возможности модернизации и упрощается ремонт), по возможности дешёвым и простым, чтобы многие могли повторить.

Для чего нужны белые проводки расскажу в одной из следующих статей. Указатель (сигнализатор) уровня воды готов.

Кабель, который идёт к датчикам уровня, можно поставить любой восьмижильный сигнальный, их продают сейчас всякие и в разных магазинах, которые занимаются сигнализацией, электрикой. Сечение жил и длина кабеля не играют особой роли. Есть кабели совсем тоненькие и дешёвые.

Как изготовить датчики уровня, нужно думать и изготавливать по месту применения. Контакты датчика выполнить лучше всего из нержавейки. Плюсовой общий электрод нужен массивный. Я делал из маленькой нержавеющей ложки, электрод работает нормально и совсем не поддаётся электрохимическому растворению. Места где припаиваются провода к электродам, лучше всего заизолировать при содействии любого клеевого пистолета (надёжно сохраняются от растворения).

Популярные модели

Современный рынок предлагает много моделей сигнализаторов. Самые популярные из них:

1. ДЕ-1 (датчик емкостный). Чаще всего этот сигнализатор используется в агрессивных средах химической и металлургической промышленности. Он позволяет контролировать температуру и уровень сыпучих и жидких веществ. Нередко используется в установках аварийной защиты.
2. ЭСУ-1 (электронный сигнализатор уровня). Корпус этой модели изготовлен из высококачественной стали и фторопласта. Чаще всего ЭСУ-1 устанавливают во взрывоопасных и агрессивных средах. Источник электропитания находится за пределами технологической среды. Датчик измеряет уровень нефти, спирта и воды. Блок питания выполнен из прочного алюминиевого сплава.
3. РУ-305 (реле уровня). Этот прибор предназначен для контроля состояния жидких сред. Его корпус выполнен из особого материала и может с легкостью выдерживать температуры от -50 до +50 градусов Цельсия. Однако РУ-305 запрещается применять в агрессивных химических средах. Из недостатков этого уровнемера потребители отмечают лишь то, что он работает только в одном положении, без наклона. Измерение уровня осуществляется посредством перемещения магнита с поплавком и срабатывания герконом. Измерения имеют точность не более 5 мм.
4. СУ-100 (сигнализатор уровня). Датчик для измерения уровня сыпучих и жидких веществ. В конструкции СУ-100 присутствует электромагнитное реле.
5. Rosemount 5600. Этот радарный датчик уровня позволяет бесконтактно измерять любую разновидность веществ. Чтобы добиться максимально точных показаний, уровнемер необходимо правильно установить. Точность показаний устройства может ухудшаться из-за воздействия электромагнитного излучения. Корпус обладает взрывозащитной конструкцией и дисплеем, на котором отображается вся необходимая информация. Rosemount 5600 может использоваться для измерения температурных показателей в резервуаре. Чтобы в полной мере оценить возможности этого оборудования, ему необходима квалифицированная настройка с учетом диаметра трубопровода, длины уровнемера и расстояния между уровнем и опорной точкой.

Сложные модели целесообразно приобретать лишь для промышленного применения. Для бытовых целей подходят простейшие варианты уровнемеров.

Как выбрать?

Выбор датчика уровня воды в резервуаре зависит от многих факторов, основные из них:

• Состав жидкости. В зависимости от содержания в воде посторонних примесей может меняться плотность и электропроводность раствора, что с большой вероятностью отразится на показаниях.
• Объем резервуара и материал, из которого он изготовлен.
• Функциональное назначение емкости для накопления жидкости.
• Необходимость контролировать минимальный и максимальный уровень, или требуется мониторинг текущего состояния.
• Допустимость интеграции в систему автоматизированного управления.
• Коммутационные возможности устройства.

Это далеко не полный список для выбора измерительных приборов данного типа. Естественно, что для бытового назначения можно существенно сократить критерии отбора, ограничив их объемом резервуара, типом срабатывания и схемой управления. Существенное сокращение требований делает возможным самостоятельное изготовление подобного устройства.

Принцип работы (действия) гидростатического уровнемера

Погружной скважинный датчик уровня измеряет гидростатическое давление. Этот метод позволяет определить высоту столба жидкости в зависимости от того, какое давление действует на боковые стенки сосуда или его дно. В соответствии с законом Паскаля, гидростатическое давление зависит только от высоты столба и плотности жидкости, а форма и общий объем резервуара никак на эту величину не влияют.

Поэтому можно стационарно закрепить на боковой поверхности резервуара датчик (либо использовать погружную модель, в которой датчик давления располагается непосредственно в контролируемой среде на определенной глубине). Соответственно, устройство помогает измерить давление, а затем преобразовать это значение в объем.

Принцип измерения сохраняется общим для всех уровнемеров, вне зависимости от того, какая конструкция выбрана – фланцевая, погружная или врезная

Важно учитывать, что с их помощью можно измерять только жидкости с постоянной плотностью

Также имеет значение тип мембраны: открытую можно использовать только там, где в жидкости нет крупных включений, способных привести к повреждениям. Защищенную мембрану можно использовать для сильно загрязненных сред, но возможные включения должны быть больше размера технологического отверстия. Иначе мембрану придется часто чистить, а при механическом воздействии она может повредиться.

Пошаговая инструкция по разработке скважины на воду

Теперь разберемся как сделать скважину в песчаном грунте с использованием малогабаритной техники.

Разработка нового гидросооружения начинается с подготовки рабочего проекта. Чтобы не допустить серьезных ошибок в проектировании, эту работу лучше поручить специалистам.

Далее выбирается место под разработку скважины на основании геологических изысканий. Когда план бурения составлен, можно приступать к основному процессу.

Технология самостоятельного бурения предусматривает следующие этапы:

1. Нанесение разметки на выделенную зону под бурение скважины.
2. Выкапывание по готовой разметке шурфа размером 150 × 150 см для погружения бурильного инструмента – желонки, шнека или бура. Шурф представляет собой специальное углубление в грунте, которое предназначено для разработки скважинного канала.
3. Установка рабочего инструмента.
4. Осуществление бурения с учетом выбранного способа.
5. После завершения проходки монтаж фильтровой установки – конструкции, которая состоит из донного фильтра, отстойника и подающей трубы.
6. Засыпка затрубного пространства песчано-щебеночной смесью. Это позволит закрепить обсадку в скважинном канале.
7. Герметизация верхней части трубы и заполнение полости водой при помощи насоса для прочистки фильтра.
8. Откачка жидкости из скважины желонкой или шнековым насосом.
9. После полной прочистки гидросооружения и водоносного слоя спуск насосного оборудования в обсадку при помощи металлического троса.
10. Подключение шланга и водопроводной трубы к насосному оборудованию.
11. Монтаж вентиля на трубе для регулировки напора воды.
12. Установка гидроизоляции надземной части обсадной трубы для защиты от повышенной влажности и перепадов температур.
13. Монтаж на скважинном устье кессона с фиксацией на оголовок.
14. Прокладка водопроводных труб от дома в земляных траншеях.
15. Выполнение наружной обсыпки кессона землей и обустройство бетонной отмостки.

Это общая схема того, как самому можно осуществить бурение водоносной скважины для организации автономного водоснабжения.

При самостоятельном проведении работ главное – не спешить и соблюдать все основные этапы технологического процесса разработки скважины. При этом не стоит забывать, что применение качественных и долговечных комплектующих (насосного оборудования, фильтра и труб) является гарантией надежной и безопасной эксплуатации скважины.

Простые способы контроля уровня воды

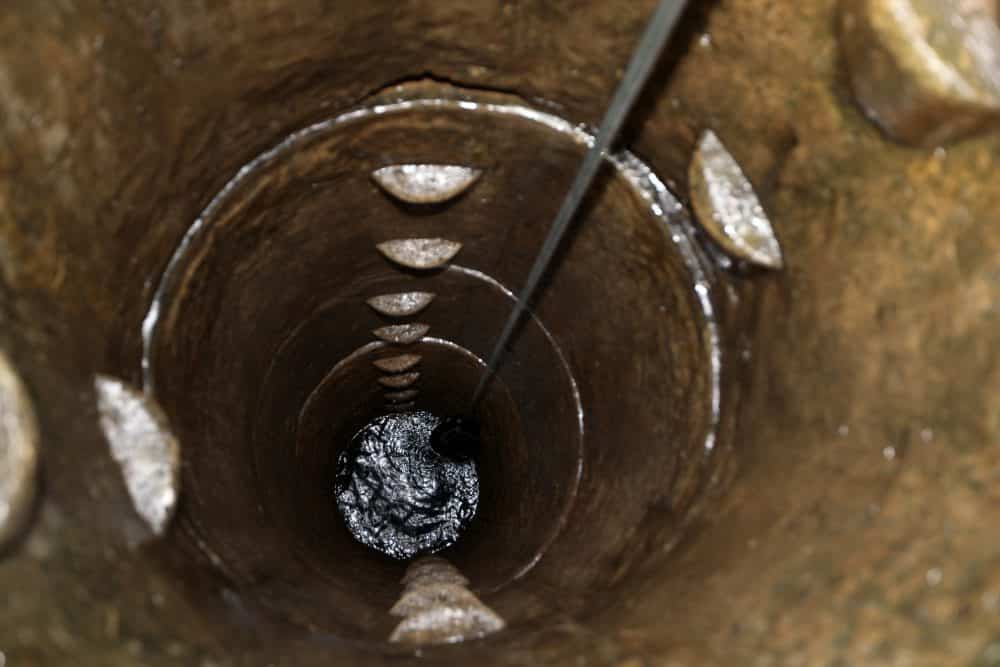

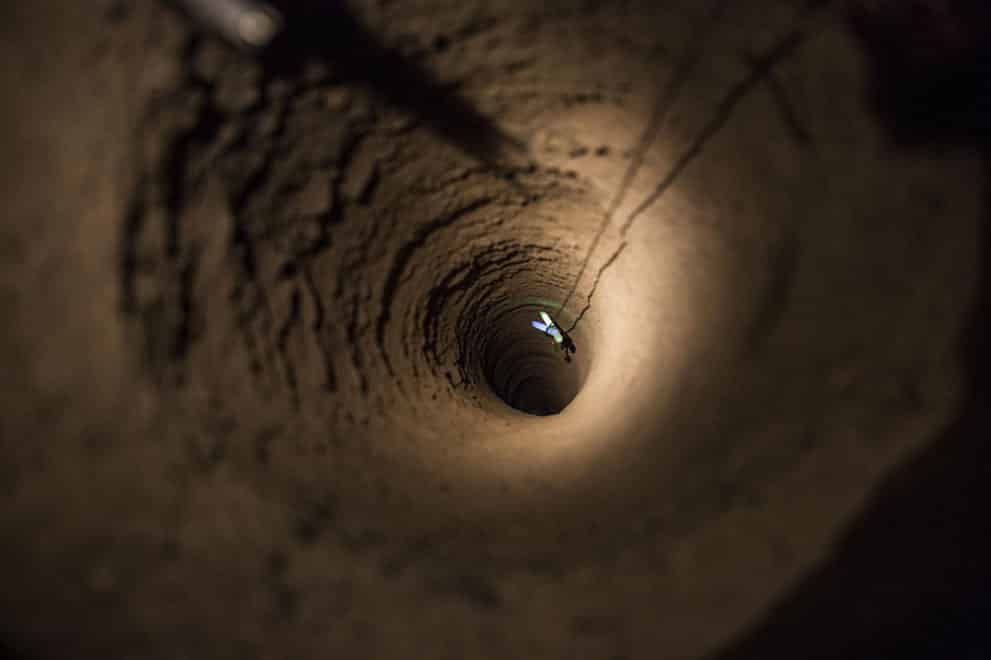

Для контроля за уровнем воды в колодцах, водозабор из которых происходит ведрами, совсем необязательно использовать дорогостоящие приборы. Если глубина шахты небольшая и хорошо просматривается, ее стенки оснащают разметкой, используя для этого нетоксичную водостойкую краску белого цвета. Подсветив фонариком, можно в любой момент определить высоту зеркала. Второй вариант – изготовить специальную измерительную веревку с куском пробки на конце: периодически проверяя высоту уровня, без проблем высчитывают общий объем, отталкиваясь от первоначальной глубины ствола.

В том случае, если глубина шахты большая, удобнее всего оснастить разметкой трос: фиксируя при спуске ведра момент контакта с поверхностью воды, определяют ее уровень. Еще один способ – высчитать длину одного витка троса на ворот: общее их число в момент погружения ведра укажет на протяженность незаполненной части шахты. Заполненный участок, опять же, высчитывается с учетом общей глубины колодца.

Также можете посмотреть на самодельное нехитрое приспособление, сделанное самостоятельно автором видео:

Как сделать пробивку ударным способом

Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:

• тренога из металлопроката с крюком и блоком на вершине;
• лебедка с тросом, снабженная ручкой;
• забивной инструмент – стакан и желонка;
• сварочный аппарат;
• ручной бур.

Стакан для пробивки грунта

Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.

Самостоятельное бурение скважины на воду выполняется в таком порядке:

Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками.
Сделайте лидерную лунку ручным буром на глубину 0,5—1 м

Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным.
Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент.
Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу

По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов.
Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.

Приварка следующей секции по уровню

Когда конец трубы опустится на 40—50 см ниже уровня грунтовых вод, пробивку канала прекращайте и переходите к «раскачиванию» источника. Для этого опустите до дна ПНД трубу, подключенную к поверхностному насосу, и залейте в шахту 2—3 ведра воды. Затем включите агрегат и дайте ему поработать в течение 2 часов, контролируя чистоту и напор воды. Последний шаг – обустройство скважины и подключение ее к водоснабжению дома, о чем сказано в другой инструкции. Подробнее процесс бурения смотрите на видео:

Изготовление поплавкового выключателя своими руками

Чтобы самостоятельно сделать деталь, потребуется подготовить:

• Шарик из металла;
• 2 корпуса;
• 2 небольших магнита;
• Контактные пластины.

Пластины можно сделать из латуни или меди. Они должны находиться в разных сторонах корпуса так, чтобы шарик между ними мог замыкать контакт. Чтобы металлические полоски были более пружинистыми, их можно положить на напильник и отбить молотком.

Магниты должны поднимать шарик и держать его под углом в 65 градусов. Сам корпус можно сделать из любого материала, который не проводит электричество. Дальнейшие работы выглядят следующим образом:

1. Сначала провода с сечением не более 2 мм припаиваются к контактам;
2. Далее провода нужно заизолировать и поместить в корпус;
3. Также необходимо тщательно заизолировать внутреннюю часть корпуса;
4. В полость поплавка потребуется залить монтажную пену и заизолировать внешнюю сторону корпуса;
5. После этого в торцах корпуса нужно установить петли и подключить шнур.

Изготовленный поплавок прослужит достаточно долго, и вы сэкономите немалые деньги на покупке оборудования.

Подведем итоги: способен ли адаптер заменить кессон

По оценке основных характеристик, питлесс-адаптер является вполне надежной системой, которая может быть использована и даже имеет весьма хорошее соотношение цены и качества, однако, выбирая такой способ верхней обвязки скважины.

Следует учитывать некоторые особенности:

Следке знать, что система должна быть полностью герметична, тогда только можно будет свободно демонтировать насос и причем не один раз. Адаптер должен быть произведен очень точно и из материалов с высоким качеством. Поэтому следует несколько раз всё взвесить, прежде чем приобретать адаптер непонятного происхождения, который не обеспечен гарантией. Приобретая адаптер, нужно немедленно спросить у торговца, как быть, если через три года уплотнительное кольцо утратит свои свойства. То есть, возможна ли его замена или же приобретение отдельно съемной составляющей адаптера

Это важно знать заранее, а не спустя три, четыре или пять лет. Все устройство системы водоснабжения будет необходимо установить непосредственно в доме

Вам потребуется непосредственно предусмотреть место или, что даже лучше, отдельное помещение.

Адаптер, скважина – это все текущие вопросы, которые надо решать. Видео в этой статье поможет в этом разобраться. Инструкция есть и можно приступать к работе. Тем более и цена работы не такая высокая.
