СНиП-ДРЕНАЖ: что это такое. Правила составления- Обзор +Видео

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами. В ходе работ могут понадобиться:

• бечевка для разметки и маркировки положения коммуникаций;
• строительный уровень и отвес, чтобы контролировать уклон труб;
• штыковая и совковая лопата;
• инструмент для трамбовки грунта;
• ведро и/или тачка для транспортировки ненужной земли;
• рулетка для выполнения измерений;
• ножовка по металлу и т. п.

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.

В процессе монтажа дренажной системы вокруг дома используют геотекстиль – нетканый фильтрующий материал, а также щебень крупных фракций

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

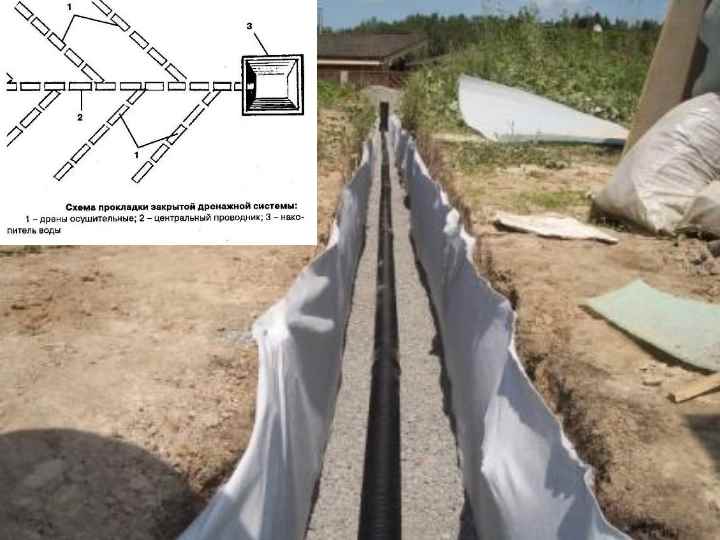

В устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.

В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.

Первым делом – план!

Первым делом, взявшись за устройство дренажной системы, рисуют схему будущего дренажа

На этом этапе важно не ошибиться и учесть все особенности своего ландшафта. Каждая территория уникальна

К примеру, дренаж участка на склоне также необходим, как и на абсолютно ровном. Потоки воды смывают плодородный слой и неравномерно размывают почву. Если допустить грубые просчеты, то может получиться обратный эффект и ситуация не только не изменится, но и ухудшится. Этого можно избежать, если изучить возможные варианты, правила и принципы монтажа, и затем нарисовать свой проект дренажа участка.

Техническое обслуживание дренажных систем

Дренажная система нуждается в соблюдении правил эксплуатации. Ее обязательно необходимо проверять раз в год или полгода при работе в штатном режиме. В случае наступления продолжительных ливней и паводков, ревизию следует сделать сразу после их стихания.

Ревизия работы дренажей осуществляется при помощи смотровых колодцев

При этом обращают внимание на уровень стояния воды в колодце и ее свойства. Если воды в колодце много, она имеет застоявшийся запах, а в колодце присутствует ил или почва — систему необходимо чистить. Застой воды происходит вследствие засорения труб или колодцев, а также при образовании течи

Застой воды происходит вследствие засорения труб или колодцев, а также при образовании течи.

Чистят дренажные системы с помощью специального оборудования, состоящего из труб и насосов. Самостоятельно попробовать почистить дренаж можно с помощью фекального насоса.  Если этот способ не принес результатов, следует обратиться в службу, имеющую специальное оборудование для очистки дренажных систем.

Опыт эксплуатации

Jheka

В процессе эксплуатации этой осенью дренаж себя хорошо зарекомендовал. Воды очень много, приходится откачивать в день по два раза. Воды в колодце собирается выше дренажной трубы.

Но тут стоит отметить, что еще не доделана ливневая канализация – по лоткам, проложенным под водосточные трубы, крышевая вода отводится просто в грунт, на расстоянии около пяти метров от дома. По мнению участников темы, с которым склонен согласиться топикстартер, именно эти поверхностные стоки инфильтруются и попадают в дренажную систему, что и приводит к большим объемам.

Тем не менее, перезимовала система нормально, и весной на участке было суше, хотя выявились некоторые проблемы – по углам грунт вспучило вместе с отмосткой. Что характерно, для отмостки это уже третья зима.

Чтобы избежать повторения, сначала срезал колодцы и утеплил крышки ЭППС (слой земли поверх около 8 см) – стало лучше, но следующей весной отмостку опять подняло. Поэтому летом раскопал траншею параллельно отмостке в угловых зонах и вставил плиты ЭППС еще и вертикально. Учитывая, что и по сей день Jheka о проблемах не отписался, скорее всего, система вот уже почти десять лет работает исправно.

Виды

Классификация системы осуществляется по принципиальной конструкции и принципу работы. По применению существуют такие виды дренажей:

1. Пластовый:
2. Пристенный;
3. Кольцевой.

Пластовой устанавливается в фундаменте здания, наиболее часто используется для осушения подвала. В основном его целесообразно использовать только на очень болотистых почвах или в условиях строительства на озере. Но сейчас многие хозяева перестраховываются и укладывают трубы по такой системе даже в средней полосе России, где поблизости нет водоемов.

Фото — расположение труб

Пристенный дренаж устанавливается за наружной стеной вокруг дома, что позволяет организовать отвод воды непосредственно от фундамента, такое устройство используется практически везде. Его можно организовать на даче, в условиях городской жизни или вокруг загородного дома. Ключевой особенностью является возможность установки системы на грунте как с низким, так и с высоким сопротивлением влаге.

Фото — пристенная комбинированная система

Поверхностный кольцевой дренаж является аналогом пластового, за исключением того, что он устанавливается прямо вокруг основания осушаемого объекта, а не в самом фундаменте. Такой прифундаментный отвод считается максимально приближенным к естественному, кроме того, отличается простотой монтажа. Благодаря этому он получили широкое распространение среди профессиональных строителей и домашних мастеров.

По конструкции дрены могут быть:

1. Вертикальные;
2. Горизонтальные;
3. Комбинированные.

Вертикальный дренаж – это методика отвода воды при помощи точечного способа. В определенных местах участка (в самых низких точках) установлен специальные скважины, которые позволяют откачивать воду. Иногда они соединяются в единую систему, из которой лишняя жидкость выводится в септики иди колодцы. Это позволяет использовать её для полива или просто отводить с участка без траты дополнительных средств и времени.

Горизонтальный дренаж чаще всего можно встретить на глинистых почвах, он максимально естественно защищает от грунтовых вод растения и строения участка, что позволяет обустраивать его в любых регионах. Может быть открытого и закрытого типа. В первом случае можно оформить дренажные трубы как небольшие водоемы, из которых лишняя влага выводится в септические колодцы, во втором же дрены расположены под землей. Горизонтальную систему еще называют ливневка из-за её схожести с естественными процессами отвода влаги.

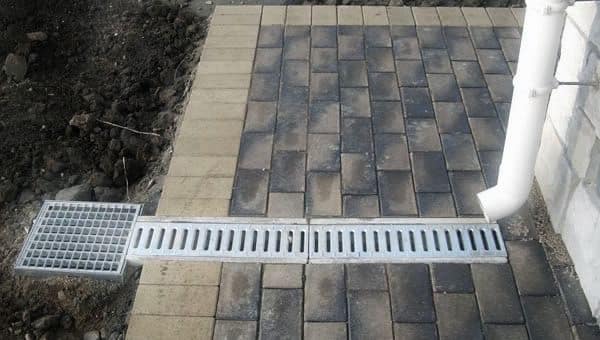

Фото — вид ливневки

Комбинированный отвод применяется на участках с высоким уровнем влажности. Здесь используются колодцы, вертикальные скважины и горизонтальные дрены, которые соединены в единую сточную систему. Схема максимально эффективная как для бытовой, таки для промышленной мелиорации и правильного распределения влаги по земле.

Видео: дренаж участка

Что же такое СНиП и как разобраться с основами?

Для чего необходимо соблюдать порядок СНиП, если в действительности дренаж, канализация и другие коммуникации и так способны осуществлять работу?

Во-первых — это закон. Любое сооружение, которое вы решили построить на своем участке необходимо производить в соответствии с законодательством. И здесь не играет роли: будет ли это пристройка к вашему частному дому, либо проводка канализационного трубопровода. Существует определенный документ — регламент, где четко прописаны правила и порядок. Если вы по какой-то причине решите переступить через этот регламент или нарушите порядок действий — ваш проект сойдет на нет и стройка будет заморожена.

Во-вторых — экономия. Как правило, СНиП способствует не только правильному построению дренажных систем, но и значительно экономит ваши расходы на строительство. Так, например, в регламентном документе указаны достаточно многие, ранее уже существующие, решения по проектированию и установке.

В-третьих — результат. Дело в том, что любая коммуникация, которая выполнена в соответствии с соблюдением всех норм, действительно прослужит дольше и эффективнее, а негативных воздействий грунтовых вод, нарушения герметизации или других факторов удастся попросту избежать.

Дренаж глинистого участка

Почему среди всех грунтов дренаж глинистых участков мы выделили особо?

Для ответа на этот вопрос давайте рассмотрим гидрологические особенности глинистых грунтов. Любой грунт состоит из трех составляющих: твердые частицы+вода+газ. При характеристике грунтов одним из основных показателей является их влагоемкость – способность грунта поглощать и удерживать определенное количество воды.

Различают полную, максимальную молекулярную и наименьшую влагоемкость грунта. Полная влагоемкость определяется при полном насыщении пор грунта водой. Максимальная молекулярная влагоемкость характеризует количество воды, удерживаемое в виде пленок на частицах грунта силами молекулярного притяжения. Наименьшая влагоемкость грунта – когда влага из грунта свободно вытекла под силой гравитации.

Таблица 4 – Характеристика влагоемкости грунтов

	Влагоемкость, %
Полная	Максимальная молекулярная	Наименьшая
Пески	30	5	10–20
Супеси	40	6–15	15–25
Суглинки	50	10–20	20–40
Глины	50	40	40

Влагоотдача – способность водонасыщенных грунтов отдавать гравитационную воду при свободном истекании. Количественно водоотдачу определяют коэффициентом водоотдачи – отношением объема свободно вытекающей из грунта воды к объему грунта. Для песчаных грунтов его величина может составлять 10–20%, для супесчаных 6–15%, для суглинков 1–6%, для глин всего лишь 1%.

Таким образом, глинистые грунты одни из самых влагоемких и одни из самых трудно отдающих воду. В этом заключаются особенности и сложности удаления лишней влаги из глинистых грунтов. Согласно разработанным методам осушения участков, на территориях, где распространены глинистые и суглинистые грунты, следует применять более эффективные локальные дренажи. Это дренажи, которые также применяются для отведения воды от фундаментов и полов зданий: пристенный, кольцевой, пластовый дренажи. Кроме того, для дренажа глинистых участков могут применяться системы лучевого и сопутствующего дренажа. Возможно использование комбинации различных видов дренажей.

Для обустройства газонов, площадок и дорожек на глинах и тяжелых суглинках наилучшим образом себя зарекомендовал пластовый дренаж. Если здание построено на глинистом грунте, рекомендуют применять именно пристенный дренаж, а не кольцевой.

Дренаж вокруг фундамента дома своими руками. Пристенный дренаж фундамента

Пристенный дренаж фундамента призван отвести воду от фундамента дома, что позволит обеспечить защиту фундамента от разрушения. Устройство дренажной системы выполняется вокруг дома по периметру. Существует два способа отвода грунтовых вод от дома:

1. Открытый,
2. Закрытый.

Открытый способ позволяет собирать и отводить дождевые стоки. Но он мало пригоден для отвода грунтовых вод. Особенно, если на дно такой канавы, опоясывающей дом, уложены лотки или распиленные половины больших труб. Для дренажа фундамента необходимы глубокие канавы, ниже уровня, на который заглублен фундамент. И оставлять такие канавы открытыми, не совсем безопасно.

Поэтому дренаж для фундамента выполняют закрытым.

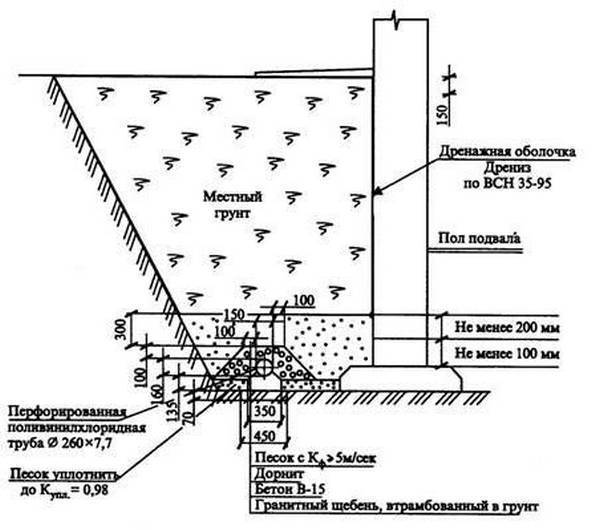

Схема дренажа фундамента: просто и понятно

Схема дренажа фундамента должна учитывать:

• Расстояние трубы от фундамента. Оно должно быть не больше толщины фундамента.
• Глубину залегания трубы. Следовательно, и глубину траншеи. Дренажная система должна располагаться ниже уровня фундамента. Кроме этого, глубина заложения труб должна учитывать глубину промерзания грунта. Трубы прокладываются ниже этой отметки на 50 см.
• Наличие (отсутствие) сливного трубопровода;
• Расположение смотровых колодцев.

И поскольку процесс выкапывания канавы для дренажа трудоемкий, целесообразно выполнить устройство дренажа фундамента одновременно с устройством самого фундамента, или сразу после него. Дренажная труба укладывается с небольшим уклоном (достаточно 2-5 см наклона на каждый метр трубы), чтобы скопившаяся в ней вода вытекала в заданном направлении. Пристенная дренажная система фундамента должна располагаться ниже самого фундамента, независимо от того тип выбран: ленточный, плитный или свайный.В траншею настилается геотекстиль. Этот пористый материал играет роль фильтра. Он нужен для того, чтобы в трубу не попадал песок и мелкие фракции содержащиеся в грунте. Сверху на текстиль насыпается гравий размером 15-20мм. Более мелкий перекроет отверстия в трубе. На щебенку укладывается труба. И сверху засыпается щебнем, который укрывается краями геотекстиля.

Степень ее перфорированности зависит от влажности. Строительный рынок предлагает трубы

• с полной перфорацией, когда отверстия располагаются по всему периметру трубы под углом 60 градусов и в шахматном порядке, по длине отверстия располагаются на расстоянии 10-20 см.
• С частичной перфорацией предусматривающей наличие 3-х дырочек только на верхней половине трубы также под углом 60о и на расстоянии 10-20 см.

Важное замечание. Дренажная труба ни в коем случае не должна выполнять функцию ливневой канализации, в нее нельзя присоединять дождевые водостоки с кровли дома. Причина кроется в перфорированности дренажной трубы

Причина кроется в перфорированности дренажной трубы.

Геотекстиль. Этот пористый материал играет роль фильтра при устройстве дренажа

В процессе переполнения дренажной системы водосточная вода попадает из трубы в грунт, что приводит в нем к повышенному содержанию влаги.

Но водосточные глухие трубы можно проложить рядом с перфорированными, или над ними, вторым ярусом. Это позволит не выкапывать лишние канавы.

По углам дома следует предусмотреть смотровые колодцы, в которые входят трубы. Сейчас дренажные смотровые колодцы из пластика приобретаются на строительном рынке вместе с трубами и геотканью.

Выбор труб для создания дренажа

После того, как мы определились с типом дренажной системы, необходимо выбрать трубы.

Разновидности дренажных труб отечественного и зарубежного производства

1. Трубы из полимеров, среди которых пенопропилен, полиэтилен и прочие пластичные массы. Они характеризуются дешевизной и легкостью, простым монтажом и длительным временем эксплуатации. Почти 90% всех работ по дренажу осуществляется при помощи именно полимерных труб.
2. Асбестоцементные трубы – самые прочные, надежные и вместе с тем тяжелые. Немало неудобства доставит процедура проделывания сквозных пятимиллиметровых пропилок, примерно через каждые 20 см. Но изготовители асбестоцементных труб основной акцент делают именно на долговечности изделий, которые способны прослужить порядка 50 лет и даже больше.
3. Пористые трубы, для изготовления которых используется керамзитное стекло, пластобетон и целый ряд других материалов. Как можно судить из названия, у таких труб уже имеется пористая структура, так что никакой дополнительной перфорации не требуется. Влага скапливается в стенках посредством своего рода капилляров. Очень дорогие трубы, необходимая эффективность которых может быть достигнута лишь при значительных диаметрах. Пористые трубы
4. Керамические трубы,или глиняные. Изделия очень хрупкие, они могут быть повреждены еще при установке или даже при транспортировке. Хотя некоторые разновидности керамических труб имеют специальные поверхностные канавки, способствующие усиленному скоплению влаги. Как и в случае с трубами из асбестоцемента, здесь потребуется ручная перфорация на месте сборки. Монтаж представляет собой достаточно сложную процедуру, что обусловлено все той же низкой прочностью.

Полимерные трубы для дренажных систем

Важно! Лучше всего использовать трубы с уже имеющейся перфорацией, так как это существенно упрощает монтаж. Следовательно, больше всего подходят полимерные трубы, у которых диаметр может разным, но для дренажа применяются преимущественно 100-110 мм

Выбор оптимальной системы отвода грунтовых вод от фундамента

Выбрать какое дренажное устройство подойдет для конкретного участка не сложно, но для этого необходимо знать и учитывать особенности почвы. Если почва сухая и грунтовые воды протекают на большой глубине и не способны просачиваться через грунт, то для защиты фундамента достаточно использовать поверхностный дренаж. В противном случае одна поверхностная система защитит недостаточно, необходимо дополнительно устанавливать глубинную.

С выбором основных характеристик глубинной системы все гораздо сложнее, т. к. для того чтобы определить оптимальную глубину, на которую её необходимо укладывать, нужно провести множество замеров. Для этого бурятся проверочные скважины, которые и позволяют узнать расстояние, на котором протекают подземные воды, и проверить из каких слоев состоит грунт, его влажность по всему периметру будущей постройки.

Совет: работы по проведению основных расчетов лучше доверить профессиональным компаниям. В таких организациях имеются всё необходимое оборудование для проведения замеров и расчетов. В противном случае, есть риск потратить средства на глубинный дренаж напрасно.

Функции дренажа

Основная функция системы водоотведения — это снижение вероятности затопления находящейся на участке постройки и гидроизоляция фундамента. В тех случаях, когда постройка не имеет системы отведения грунтовых вод, вероятность подтопления подвальных помещений гораздо выше. Также дренажная система способна предотвратить заболачивание территории участка, на котором она изготовлена, т. к. вода будет своевременно удалятся в сливные колодцы.

Еще одна функция дренажной системы — это снижение «пучинистости» грунта. В тех случаях, когда участок не имеет отведения избыточной влаги ввиду чрезмерной увлажненности почвы, смонтированные на нем конструкции подвергаются избыточному давлению в зимний период. Это объясняется тем, что замерзая, влага находящаяся в почве расширяется.

Таким образом дренаж фундамента частного дома, эта правильно смонтированная конструкция из труб и колодцев на участке, способна значительно снизить вероятность возникновения трещин в несущих конструкциях как частных домов, так и многоэтажных зданий.

В каких случаях изготовление системы обязательно:

• Заглубление уровня пола подвального помещения ниже, чем проходит уровень грунтовых вот, либо если до него не более полуметра.
• При изготовлении фундамента и подвального помещения в почвах с высокой «пучинистостью», например, глина или суглинок.
• При строительстве на болотистой почве.

Укрепляющие средства для ногтей и кутикулы

Уход за руками будет неполным, если вы предложите в своем салоне всего лишь красивый маникюр.

Многие женщины жалуются на ломкость и недостаточную толщину ногтевой пластины, поэтому в вашем арсенале должны быть следующие продукты: витаминные и укрепляющие лаки, масла, воски и другая уходовая косметика, которая свободно продается в аптеках, магазинах и в интернете.

Список необходимых средств можно разделить на следующие категории:

• для укрепления и роста ногтей;
• для регенерации;
• лаки-отвердители;
• для восстановления поврежденных и проблемных ногтевых пластин;
• увлажняющие;
• корректирующие неоднородную поверхность;
• ухаживающая основа под лак;
• заживляющие, восстановительные и противовоспалительные для кутикулы.

Хорошо решают проблему расслаивающихся и ломких ногтей кератиновые маски, масла и лаки с витаминами и кальцием, минеральные пасты, специальные лечебные покрытия, восковые и парафиновые ванночки.

Выбор всех этих средств огромен, но предпочтение нужно отдавать качественным брендовым продуктам, прошедшим надлежащее тестирование и получившим высокие оценки профессионалов.

К числу второстепенных, но не менее важных, относятся:

• стеклянные пилочки;
• безацетоновые средства для снятия лака.

Что такое дренаж

Дренажная система используется для осушения и отвода воды с определенных участков земли. При этом не нужно путать данный термин с мелиораторством. Мелиоративные системы полностью высушивают воду, поэтому являются серьезной угрозой климату и состоянию, а также типу, почвы. При этом дренаж в большинстве своем представляет исправленное русло, по которому лишняя влага с участка переправляется в определённое место, выделенное для её сбора ли отвода.

Фото: открытая дренажная система

После дренажа многие хозяева используют воду для полива или удобрений сада и огорода – отстоявшаяся жидкость является прекрасным удобрением, полностью природным и доступным для каждого. Зачем нужна дренажная система:

1. Для осушения болотистых, глиняных и суглинистых почв;
2. Если у Вас участок или дома расположен в низине, из-за чего естественный отток воды невозможен;
3. Для направления русл грунтовых вод по определенному каналу. Это часто бывает необходимо в районах, где грунтовые воды расположены очень близко к поверхности и мешают ведению хозяйства;
4. Для защиты фундамента дома и подвала от подтопления грунтовыми или сточными водами;
5. Для создания неповторимого и стильного ландшафтного дизайна. Многие хозяева обустраивают на самой низкой части участка специальный водоем, который выполняет роль естественного дренажа. Такой источник оформляется в нужном стиле и выполняет сразу две функции: осушает почву и создает красивый экстерьер двора.

Как и канализация, дренажная система может быть построена при помощи специалистов. Но при этом нужно понимать, что общая стоимость работ может обойтись в несколько десятков тысяч рублей. Поэтому, чтобы Вы могли сэкономить рассмотрим, как сделать дренажную систему своими руками.

Фото: дренажная система со щебнем
