Тепловой насос своими руками

Преимущества и недостатки подземного отопления

Открытие новых технологий дает возможность использование энергетического потенциала земли практически всем домовладельцам, открыв возможности применения геотермальной системы обогрева жилища в частном секторе. Грунт может аккумулировать в себе 98% энергии солнца, которая рассеивается по поверхности.

Благодаря данному явлению даже в зимнее время в толще земли сохраняется довольно много тепла, которое способно обогревать дома, необходимо только направить его в нужное русло при помощи специального оборудования.

Положительные стороны данного вида отопления:

1. Нет процесса сжигания топлива. Данная система отличается абсолютной пожаробезопасностью, благодаря чему дом защищен от возникновения пожаров, которые могут возникнуть из-за системы отопления с методом сжигания топлива. Отпадает необходимость поиска места хранения топлива, его заготовки либо доставки.
2. Звуковой комфорт. Тепловой насос работает практически бесшумно.
3. Значительная выгода в экономическом плане. Во время эксплуатации системы нет необходимости каких-либо дополнительных денежных дотаций. Ежегодный обогрев осуществляется благодаря природным процессам, которые нет необходимости покупать. Естественно для работы теплового насоса необходимо электричество, но в тоже время объем производимой энергии гораздо выше нежели затраты на потребление электричества.
4. Экологический фактор. Геотермальный обогрев загородного частного жилища является самым экологически безопасным решением. Из-за того что исключен процесс горения исключен выброс в атмосферу разнообразных продуктов сгорания.
5. Компактность системы. Нет необходимости сооружать или отводить под котельную отдельное помещение. Все что требуется – это тепловой насос, который можно установить, к примеру, в подвале. Самый большой по объему контур будет находиться под водой или землей, так что не возникнет необходимости его маскировать.
6. Многофункциональность. Подобная система можно использовать как для отопления, так и для охлаждения. В сущности, она будет играть роль не только обогревателя, но и кондиционер.
7. Доступность данного ресурса практически в любой точке земного шара, кроме этого малые расходы для работы и содержания данной системы.

Такой ресурс как геотермальная энергия фактически бесплатен, основные траты приходятся на оплату электричества, которое необходимо для работы теплового насоса. При трате 1кВт электричества можно получить 3-5 кВт тепловой энергии.

Самодельные установки

Агрегат, добывающий тепло из окружающей среды, можно создать самому, если взять за основу бытовой холодильник или кондиционер. Рассмотрим подробнее, как смонтировать тепловой насос своими руками. Подходящей альтернативой отоплению загородного дома послужит такая система, поскольку она не требует дорогостоящего подключения к газовой сети или постоянной заботы о покупке и доставке топлива.

Теплонасос из холодильника

Использование холодильника в качестве базиса для изготовления теплового насоса напрашивается по очевидной причине — конструкция агрегата включает такой ключевой элемент как компрессор.

На первом этапе работ следует изготовить конденсатор в виде емкости с теплообменным контуром в виде змеевика. Самодельный контур для циркуляции теплообменника лучше всего выполнить из тонкой медной трубки, предназначенной для монтажа инженерных сетей. Толщина стенки должна составлять не менее 1 мм. Трубку наматывают ровными витками на цилиндрический предмет подходящего диаметра. Затем готовый змеевик снимают с цилиндра. Для жесткости поверх витков змеевика можно установить перфорированные алюминиевые уголки, чтобы с равным шагом фиксировать витки к их отверстиям.

Тепловой насос из холодильника

Самодельный конденсатор представляет собой емкость из прочного материала, устойчивого к высоким температурам. Лучше всего выбрать бак из нержавеющей стали емкостью порядка 100 литров. Чтобы в ходе монтажа змеевик не деформировался, рекомендуется разрезать резервуар, установить туда контур, и сварить разрезанную емкость обратно. При этом в баке следует прорезать выходные отверстия для концов змеевика — сверху и снизу. В отверстия ввариваются резьбовые патрубки.

На следующем этапе необходимо установить компрессор от старого бытового холодильника. Предварительно проверьте его исправность. Компрессор монтируют на стену помещения при помощи кронштейнов, и рядом с ним устанавливают остальное оборудование.

Трубы внутреннего контура заводят в испаритель — пластиковую емкость, объем которой должен соответствовать объему конденсаторного бака. Внутрь испарителя ставят змеевик из трубы, диаметр которой составляет ¾ дюйма. Для монтажа водяного контура применяются трубы ПВХ. На заключительном этапе систему заправляют фреоном — это должен сделать специалист, располагающий соответствующим оборудованием.

Тепловой насос из холодильника способен обогревать небольшое помещение или постройку — гараж, мастерскую.

Теплонасос из кондиционера

Самодельный тепловой насос из кондиционера изготавливается несколькими способами. К особенностям кондиционера можно отнести схожесть принципов его работы с функционированием теплового насоса. Но есть и ряд отличий, в том числе касающийся температурного режима работы — сплит-системы не приспособлены для функционирования при низких температурах. Чтобы из кондиционера выполнить тепловой насос, требуется самостоятельно модифицировать имеющуюся конструкцию.

Работа теплонасоса из кондиционера

Способ 1. Наружный блок кондиционера меняют местами с внутренним, в котором расположен испаритель. Функция испарителя в тепловом насосе — передавать низкопотенциальное тепло. Во внешнем блоке находится конденсатор, передающий тепловую энергию. Теплоносителем в системе служит вода или воздух. Если выбрана вода, конденсатор требуется смонтировать внутри резервуара, где будет передаваться тепло.

Способ 2. Климатическая техника полностью разбирается, а ее детали идут на сборку классической схемы, в которой задействованы испаритель, компрессор и конденсатор.

Виды теплонасосов: нюансы работы теплообменника фреон-вода

Природный источник энергии может представлять собой систему скважинного типа, грунтового или водоемного. Каждый вариант уникальный. Отличается принцип работы и монтаж.

Когда источником энергии является скважина, необходимо пробурить соответствующее отверстие в земли. В 1 м источника можно добыть 50-60 Вт энергии. Для нормальной работы теплонасоса потребуется 20 м.

Особенности получения энергии со скважины:

1. Главные плюсы – компактность и большая теплоотдача;
2. Минус – сложности при бурении скважины.

Когда источником тепла выступает грунт, то труба залегает на глубину ниже уровня промерзания земли. Для укладки трубы можно вырыть котлован или траншею.

Если поблизости размещены водоемы, то можно положить трубу в источник воды. Главное требование – достаточная глубина. В 1 кв м воды можно получить 30 Вт энергии. Для фиксации труб на глубине к ним прикрепляется груз.

В некоторых случаях в качестве источника используют воздух. Такой насос содержит хладагент. В этом случае подходит фреон из холодильника. Вещество забирает тепло из воздуха и отдает помещению.

Принцип работы теплового насоса воздух-воздух

Общий принцип работы ТН во многом напоминает тот, что используется в кондиционере, в режиме «обогрев помещения», с единственным отличием. Теплонасос «заточен» на отопление, а кондиционер на охлаждение комнат. Во время работы используется низкопотенциальная энергия воздуха. В результате расход электроэнергии сократился более чем в 3 раза.Принцип действия тепловой насосной установки воздух-воздух, если не вдаваться в технические подробности, следующий:

• Воздух, даже при отрицательной температуре, сохраняет определенное количество тепловой энергии. Это происходит до тех пор, пока температурные показатели не достигнут абсолютного нуля. Большинство моделей ТН способны извлекать тепло при достижении температуры -15°С. Несколько известных производителей выпустило станции, сохраняющие работоспособность при -25°С и даже -32°С.
• Забор низкопотенциального тепла происходит благодаря испарению фреона, циркулирующего по внутреннему контуру ТН. Для этого используется испаритель – блок, в котором создаются оптимальные условия для преобразования хладагента из жидкого в газообразное состояние. При этом, согласно физическим законам, поглощается большое количество тепла.
• Следующим блоком, расположенным в системе теплоснабжения воздух-воздух, является компрессор. Именно сюда подается хладагент в газообразном состоянии. В камере нагнетается давление, что приводит к резкому и существенному нагреву фреона. Через форсунку, хладагент впрыскивается в конденсатор. Компрессор для теплового насоса имеет спиралевидное исполнение, что облегчает запуск при низких температурах.
• Во внутреннем блоке, располагающемся непосредственно в помещении, находится конденсатор, выполняющий одновременно функцию теплообменника. Газообразный разогретый фреон, целенаправленно конденсируется на стенках модуля, отдавая при этом тепловую энергию. ТН распределяет полученное тепло, подобным к сплит-системе образом. Допускается канальное распределение нагретого воздуха. Особенно практично такое решение при нагреве больших многоквартирных зданий, складских и промышленных помещений.

Принцип работы теплового насоса воздух-воздух и его эффективность напрямую связаны с температурой окружающей среды. Чем холоднее «за окном», тем ниже производительность станции. Работа теплового насоса воздух-воздух при температуре минус -25°С (в большинстве моделей) полностью прекращается. Чтобы компенсировать недостаток тепла, устанавливают резервный котел. Оптимально одновременное использование электрического тэна.

Тепловые насосы воздух-воздух состоят из двух блоков наружного и внутреннего размещения. Конструкция во многом напоминает сплит-систему и устанавливается подобным образом. Внутренний блок монтируется на стену или потолок. Настройки выставляются с помощью дистанционного управления.

Чем отличается ТН воздух-воздух от кондиционера

ТН воздух-воздух работает как кондиционер, но имеет существенные отличия, заключающиеся в особенностях конструкции и производительности

Хотя существует внешнее сходство, на самом деле, отличия, если обратить внимание на технически характеристики, существенны:

• Производительность – тепловой насос воздух-воздух для отопления дома, максимально эффективно работает на нагрев помещения. Некоторые модели способны охлаждать воздух. Во время кондиционирования помещения, энергоэффективность существенно уступает обычным кондиционерам.
• Экономичность – даже инверторные кондиционеры, во время работы тратят больше электроэнергии, чем требует отопление тепловым насосом типа воздух – воздух. При переходе в режим обогрева, затраты электричества еще больше увеличиваются. У ТН коэффициент энергоэффективности определяется согласно СОР. Средние показатели станций равняются 3-5 единицам. Затраты электричества в таком случае составляют 1 кВт на каждые 3-5 кВт полученного тепла.
• Сфера применения – кондиционеры используют для вентиляции и дополнительного обогрева помещения, при условии, что температура окружающей среды не будет меньше +5°С. Тепловые насосы воздух-воздух, применяются в качестве основного источника отопления в течение всего года в средних широтах. При определенной модификации, могут использоваться для охлаждения комнат.

Мировой опыт использования тепловых отопительных насосов системы воздух-воздух, убедительно доказал, что использование возобновляемых источников энергии не только возможно, но и экономически выгодно, несмотря на необходимость первичных капиталовложений.

Виды насосов

Имеются различные виды тепловых насосов, но все они основаны на использовании принципа получения тепла или холода методом разделения тепловой энергии и ее переноса. Лишь один ТН Френетта отличается. Кавитационный способ получения тепловой энергии при помощи гидродинамического генератора является разновидностью теплового насоса.

Тепловая энергия, которая расходуется на отопление здания, является следствием преобразования энергии, осуществляемого при помощи теплового насоса. Причем получают тепло без сжигания топлива, а при помощи охлаждения наружной среды и выделения тепловой энергии внутри помещения, то есть в этом случае закон сохранения энергии соблюдается: сколько тепловой энергии забирается из внешней среды, столько же и выделяется внутри здания. Большинство таких устройств бытового назначения используют тепло солнца, которое накапливается поверхностью земли, водой или воздухом.

Поэтому по типу первого контура все конструкции можно разделить на воздушные, грунтовые и водяные.

По виду теплоносителя (В — вода, Г — грунт) в контурах насосы можно разделить на восемь типов:

• В—В;
• Г—В;
• Г—воздух;
• воздух—В;
• воздух—воздух;
• В—воздух;
• хладагент—В;
• хладагент—воздух.

Они могут использовать также тепло выпускаемого воздуха, подогревая приточный, то есть работать в режиме рекуперации.

Воздух-воздух

По принципу работы тепловой насос напоминает тот, что применяется в кондиционере в режиме обогрева, но имеет единственное отличие. ТН настроен на отопление, а кондиционер на снижение температуры в комнате.

Принцип действия установки В—В заключается в следующем: воздух даже при низких температурах имеет некоторое количество энергии. Только при абсолютном нуле тепловая энергия отсутствует. Большинство ТН способны получать тепло при температуре –15 °С. В настоящее время некоторые производители выпускают станции, сохраняющие отбор тепла при –30 °С. Забор тепла происходит при помощи испарения фреона, который циркулирует по внутреннему контуру. Для этой цели используется испаритель, в котором хладагент преобразовывается из жидкого состояния в газообразное. При этом поглощается тепло.

Следующим блоком, который расположен в системе теплоснабжения В—В, является компрессор, который фреон из газообразного состояния превращает в жидкое. При этом выделяется тепло. Эффективность установки В—В напрямую зависит от температуры окружающей среды. Чем она ниже, тем и производительность станции меньше.

Воздух-вода

ТН типа воздух-вода является наиболее универсальной моделью. Она весьма эффективна в теплое время года, но в холодное время года производительность существенно падает. Простой монтаж является преимуществом системы. Подходящее оборудование монтируется в любом месте. Тепло, которое удаляется из помещения в виде газа либо дыма, может повторно использовать.

Водяной ТН берет тепло из грунтовых вод, которые прокачиваются через испаритель. Подобный насос отличается неплохой эффективностью и повышенной стабильностью: эффективность — это результат значительной теплоотдачи воды.

Разумеется, для использования установки такого типа, нужно чтобы грунтовые воды на территории имелись в достаточном количестве. Желательно, чтобы вода находилась не глубже 30 метров.

Вода-вода

При такой системе во внутреннем контуре циркулирует легко испаряющаяся жидкость, например, фреон. В качестве контура внутри помещения могут быть водяные трубы, регистры или батареи, заполненные водой.

В качестве внешнего контура может выступать любой водоем, с достаточно большим количеством воды. Это может быть река, озеро или пруд. В этом случае теплоноситель забирает тепло с внешнего контура и отдает его контуру внутреннему.

Геотермальный

В качестве источника тепла у ТН используется запасенная тепловая энергия земли. Такие насосы считаются самыми эффективными, потому что температура грунта остается постоянной в течение всего года.

Эти системы подразделяются на горизонтальные и вертикальные. Но для такого метода нужно довольно большая площадь под горизонтальные трубы, а для вертикальных систем необходимо выполнить значительные земляные работы.

Цены на разные виды тепловых насосов

тепловой насос

2 Как сделать и установить тепловой насос своими руками?

Тепловой насос своими руками изготовить вполне реально, однако для этого необходимо найти хороший компрессор.

В качестве конденсатора можно использовать бак из нержавейки, ориентировочно на 100 литров. А для контура, по которому будет циркулировать теплообменник, отлично подойдут тонкие медные сантехнические трубки.

Тепловой насос своими руками – этапы изготовления:

1. С помощью уголка, либо L-образных кронштейнов крепим компрессор к стене в том месте, где будет размещаться тепловой насос.
2. Далее, из медных трубок делаем змеевик – обматываем их вокруг цилиндра подходящей формы. Следите за тем, чтобы шаг намотки по всем змеевику был идентичен.
3. Бак разрезается на две части, внутрь вставляется змеевик, после чего бак сваривается обратно. При этом в нём создается несколько резьбовых входных отверстий – сверху и снизу, через которые наружу выводятся крайние трубки змеевика.
4. В качестве испарителя используем обычную пластиковую бочку, в которую заводятся трубы внутреннего контура (либо любую другую емкость, объем которой идентичен конденсаторному баку).
5. Для транспортировки прогретой воды используются обычные ПВХ трубы.

Для заправки системы фреоном рекомендуется обратиться к специалисту.

Чтобы сделать тепловой насос Френетта своими руками нам необходимо обзавестись такими материалами:

• Стальной цилиндр (диаметр выбирайте исходя из мощности насоса, которая необходима вам для отопления: чем больше рабочая поверхность – тем более эффективным будет устройство);
• Стальные диски, с диаметром на 5-10% меньше, чем диаметр цилиндра;
• Электродвигатель (лучше всего изначально подбирать привод с удлиненным валом, так как на него будут устанавливаться диски);
• Теплообменник – любое техническое масло.

От количества оборотов, которое может выдать двигатель, будет зависеть температура, до которой насос Френетта сможет прогреть воду для отопления дома, либо бассейна. Чтобы вода в радиаторах прогрелась до 100 градусов необходимо, чтобы привод обеспечивал 7500—8000 оборотов/мин.

Вал силового агрегата на подшипниках размещаем внутри стального цилиндра. Место, где вал входит в цилиндр должно быть надежно уплотнено, поскольку наличие даже малейших вибраций быстро выводит механизм из строя.

На вал двигателя монтируются рабочие диски. Необходимое расстояние между ними можно задать, накручивая после каждого диска гайки. Количество дисков определяется в зависимости от длины цилиндра – они должны равномерно заполнять весь его объем.

В верхней и нижней части цилиндра просверливаем два отверстия: к верхнему будет подведены отопительные трубы, в которые будет подаваться масло, а к нижнему отверстию подсоединяется обратная труба для возврата использованного масла с радиаторов.

Вся конструкция закрепляется на металлической раме. После того как агрегат собран, цилиндр заполняется маслом, к нему подключаются патрубки отопительной магистрали и выполняется герметизация соединений.

Тепловой насос, созданный на производстве

Тепловой насос Френетта обладает очень высоким КПД, что позволяет его эффективно использовать в любых отопительных системах. Он может использоваться для обогрева любых хозяйственных помещений, гаражей, и жилых зданий. Кроме этого, за счет компактных размеров такой самодельный насос отлично подходит для прогрева бассейна, либо «теплого пола».

Но помните, что при прогреве бассейна и других крупных емкостей с водой необходим насос достаточной мощности, иначе вы просто будете использовать его не по назначению, и желаемых результатов не получите.

2.1 Монтаж тепловых агрегатов

Особенности монтажа тепловых насосов зависят, в первую очередь, от способа размещения внешнего контура.

1. Геотермальные тепловые насосы. Для вертикального способа монтажа создаются скважины глубиной от 50 до 100 метров, в которые опускается специальный зонд. Для горизонтальной укладки создается траншея на ту же длину либо котлован, в котором трубы укладываются параллельно друг другу. Трубы закладываются в грунт на глубину полутора метров.
2. Насосы вода-вода: внешний контур укладывается на дне водоема, и выводятся к тепловому насосу.
3. Воздух-вода: блок с трубами внешнего контура устанавливается на крыше или на стене здания (по внешнему виду его трудно отличить от наружной коробки кондиционера), и подводится к тепловому насосу внутри помещения.

Что такое тепловой насос

Рассматриваем принцип работы и виды необычного устройства для экономичного отопления коттеджа — теплового насоса.

Тепловой насос — устройство, которое использует тепло окружающей природы — воздуха, воды, грунта для отопления коттеджа и нагрева горячей воды. Сердце теплового насоса — фреоновый контур, включающий компрессор, расширительный клапан, два теплообменника и медный трубопровод.

Принцип работы теплового насоса — перекачивание тепла из одной среды (воздух, вода, грунт) в другую — в систему отопления.

Казалось бы, тепловой насос — сложное и непонятное устройство, одна абсолютное большинство из нас используют тепловой насос ежедневно. Дело в том, что холодильник — тоже тепловой насос: он также имеет фреоновый контур и компрессор, он также перекачивает тепло — охлаждая продукты и грея импровизированную «систему отопления» — решетку на задней стенке. Да и выглядит похоже.

Принцип работы теплового насоса. Тепловой насос отбирает низкопотенциальное тепло у воздуха (-25…+35 градусов), у воды (+2…+7 градусов), у грунта (-5…+5 градусов), охлаждая эту среду на несколько градусов. Фреон во внутреннем контуре теплового насоса закипает и превращается в газ, компрессор сжимает газ, у которого резко уменьшается объем, но увеличивается давление и температура, далее разогретый фреон передает тепло через теплообменник в систему отопления. Далее цикл повторяется.

Схема работы теплового насоса

Важно отметить, что тепловой насос потребляет электроэнергию только на перекачку тепла (циркуляционные насосы) и привод компрессора — а прямого нагрева теплоносителя не происходит. За счет этого на 1 кВт потребленной электроэнергии можно получить от 3 до 5 кВт тепловой энергии! Законы сохранения энергии не нарушаются — они применимы только для замкнутой системы, а у нас их здесь три — контур источника тепла, фреоновый контур, контур системы отопления

Виды тепловых насосов и их краткое сравнение. Важнейшая классификация тепловых насосов — по источнику низкопотенциальной энергии, у которого они отбирают тепло, повышают его температуру и передают в систему отопления.

Воздушные тепловые насосы — первые в списке. Они охлаждают уличный воздух, получая таким образом низкопотенциальное тепло. Данные тепловые насосы довольно просты в установке — не требуется проводить земляные работы, но у них есть недостаток: их эффективность и тепловая мощность зависит от температуры уличного воздуха. Чем холоднее на улице, тем хуже они работают. К сожалению, без резервного котла в средних и северных широтах России они не могут являться полноценным теплогенератором.

Воздушный тепловой насос DANFOSS установлен для отопления небольшого коттеджа

Водяные тепловые насосы — более стабильный вариант для отопления коттеджа. Как правило, его схемы работы заключается в том, что тепловой насос перекачивает воду из одной скважины в другую, отбирая у нее небольшое количество тепла. Производительность и эффективность таких тепловых насосов не зависит от температуры уличного воздуха, но нельзя дать 100% уверенность, что уровень воды в скважине не уменьшится.

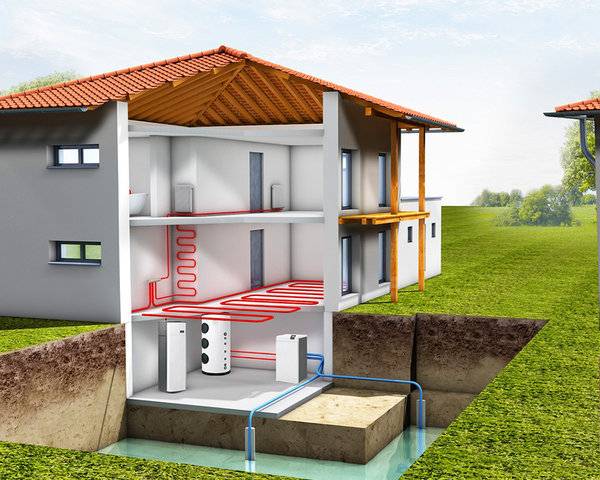

Принцип работы водяного теплового насоса

Грунтовый тепловой насос отбирает тепло у почвы. Этот тип тепловых насосов также способе круглый год отапливать дом (и быть единственным котлом в коттедже — тоже), и имеет довольно высокую эффективность. Система отбора низкопотенциаьного тепла здесь следующая: либо бурятся скважины, в которые опускаются геотермальные зонды (по которым по замкнутому контуру циркулирует теплоноситель, нагреваясь от грунта через стенки трубы), либо такой же контур раскладывается в горизонтальной плоскости (почти как теплый пол) в грунте. У каждого есть свои плюсы и минусы.

Грунтовой тепловой насос с горизонтальным коллектором

Грунтовой тепловой насос с вертикальными скважинами

В целом, при правильном подходе, тепловой насос — удобный агрегат для отопления коттеджа, а в некоторых случаях он быстро окупается, несмотря на высокую первоначальную стоимость.

Пример котельной с тепловым насосом DANFOSS для отопления и нагрева горячей воды
zen.yandex.ru/media/teplo/

С вами продолжает мастерить дед Андрей…

Что такое тепловой насос?

Тепловой насос — прибор, поглощающий из окружающей среды (вода, земля, воздух) низко потенциальную тепловую энергию и передающий ее в системы теплоснабжения с более высокой температурой.

Природа вокруг нас пропитана энергией. Даже мороз обладает теплом. Энергию невозможно извлечь из окружающей среды только при температуре -273 °С. Поэтому даже в самую лютую зиму загородный дом может отапливаться за счет энергии, полученной от природы.

В зависимости от источника энергии (вода, земля, воздух), происходит модификация тепловых насосов. Однако наиболее практичным и испытанным является геотермальный тепловой насос, применяющий энергию грунта. Он идеально подходит для российских условий.

Геотермальное отопление работает по одному из трех направлений:

1. Сквозь специальную трубу, установленную в скважине, грунтовые воды извлекаются на поверхность земли. Они имеют определенную температуру. Проходя через теплообменник, вода передает свое тепло, за счет которого совершается прогрев дома. Затем вода возвращается в грунт, ниже по течению.
2. В скважину глубиной примерно 75 — 100 метров опускается резервуар с антифризом, температура которого может повышаться от окружающего грунта. Тепловой насос разгоняет антифриз и пропускает его через теплообменник. За счет этого совершается отдача тепла.
3. В данном случае бурение скважины не предусматривается, однако дом должен находиться рядом с крупным водоемом. Специальная магистраль в виде зондов прокладывается по дну водоема. Таким образом происходит перекачивание воды и извлечение из нее тепла. Важный нюанс — достаточная глубина водоема, которая даже зимой под толщей льда позволит сохранять до 150 сантиметров свободной воды.
