Тепловой расчет системы отопления

Подбор нагревательного элемента

Котлы условно делятся на несколько групп в зависимости от типа используемого топлива:

• электрический;
• жидкотопливный;
• газовый;
• твердотопливный;
• комбинированный.

Среди всех предложенных моделей, наибольшей популярностью обладают аппараты, функционирующие на газе. Именно этот вид топлива является сравнительно выгодным и доступным. Кроме этого, оборудование подобного плана не требует особых знаний и навыков для его обслуживания, а КПД таких узлов довольно высокий, чем не могут похвастаться другие идентичные по функциональности агрегаты. Но вместе с тем газовые котлы уместны лишь в том случае, если ваш дом подключен к центрованной газовой магистрали.

Определение мощности котла

Перед тем, как рассчитать отопление, нужно определить пропускную способность нагревателя, поскольку именно от этого показателя зависит эффективность функционирования тепловой установки. Так, сверхмощный агрегат будет потреблять много топливных ресурсов, тогда как маломощный аппарат не сможет в полной мере обеспечить качественного обогрева помещения. Именно по этой причине расчёт системы отопления – это важный и ответственный процесс.

Можно не вдаваться в сложные формулы вычисления производительности котла, а попросту воспользоваться предложенной ниже таблицей. В ней указана площадь обогреваемого сооружения и мощность нагревателя, который сможет создать в нем полноценные температурные условия для проживания.

Общая площадь жилья, нуждающегося в обогреве, м2	Необходимая производительность нагревательного элемента, кВт
60-200	Не выше 25
200-300	25-35
300-600	35-60
600-1200	60-100

Особенности расчета системы отопления

Гидравлический расчет системы отопления является одним из наиболее трудоемких и сложных этапов в процессе проектирования систем отопления водяного типа. Перед проведением проектирования необходимо выполнить расчетно-графические работы: (См. также: Как рассчитать радиаторы отопления)

• определить тепловой баланс помещений, которые отапливаются;

выбрать тип теплообменных поверхностей или отопительных приборов, затем разместить их на планах зданий помещения, которое отапливается;

принять решения по поводу конфигурации и установки системы водяного отопления: трассировки приборных веток и магистральных трубопроводов, размещения теплового источника.

 определить тип трубопроводов, которые используются, регулирующей и запорной арматуры (кранов, расхода, вентилей, клапанов и регуляторов давления, терморегуляторов);

(См. также: Как рассчитать количество батарей отопления)

составить аксонометрическую схему для данной системы отопления, в которой нужно указать номер, длину расчетных участков и тепловые нагрузки;

определить главное циркуляционное кольцо, которое состоит из последовательных участков трубопроводов, с учетом максимального расхода теплоносителя для двухтрубной системы (от источника теплоты к самому отдаленному отопительному прибору) или для однотрубной системы (от приборной ветки-стояка назад к источнику тепловой энергии).

Рисунок 5: Программа для проведения гидравлического расчета

Двухтрубная система отопления

Расчетный участок трубопровода – это участок фиксированного диаметра со стабильным расходом теплоносителя, который определяется тепловым балансом отапливаемого помещения. Расчет двухтрубной системы отопления включает в себя нумерацию расчетных участков, которую стоит начать с источника теплоты (теплового генератора или ИТП). Как правило, на подающей магистрали узловые точки в ответвленных местах выделяют заглавными буквами. Соответственные узлы указывают со штрихом на сборных магистральных трубопроводах.

Рисунок 6: Двухтрубная система отопления

Что касаемо узловых точек на стояках (в местах, где ответвляются распределительные приборные ветки), то их обозначают простыми арабскими цифрами, соответствующими номеру этажа (для горизонтальных систем) или отвечают номеру приборной ветки-стояка (для вертикальных систем). Данные номера выделяют штрихом в местах сбора потоков теплоносителя. Каждый расчетный участок нумеруется двумя буквами или цифрами, которые должны соответствовать началу участка и его концу.

Вертикальная система отопления

При вертикальных системах отопления нумерацию стояков (приборных веток) следует выполнять цифрами арабского алфавита в направлении по часовой стрелке, начиная от квартиры, которая на плане этажа расположена в верхней левой части по периметру здания. С помощью планов, вычерченных в масштабе, определяют длину участков трубопроводов с точностью до 0,1 м.

Рисунок 7: Двухтрубная вертикальная схема отопления

Расчет системы отопления частного дома не обходится без расчета тепловой нагрузки участка, поэтому необходимо определить тепловой поток, который на подающих трубах передает или уже передал теплоноситель. Тепловую нагрузку нужных участков системы трубопроводов (распределительных и сборных) рассчитывают с округлением до 10 Вт, и определяют только после распределения тепловой нагрузки среди всех приборов и приборных веток, которые отапливаются. Принято указывать тепловую нагрузку участка – Q_i-j (Вт) над выносной линией, а его длину – l_i-j (м) под выносной линией.

Однотрубная система отопления

Расчет однотрубных систем немного отличается от расчета двухтрубных небольшим количеством особенностей при определении необходимой поверхности нагревательных приборов, а также при установлении размера и диаметра замыкающих участков и подводок данных нагревательных приборов. Порядок расчета данной системы отопления совпадает свыше приведенным примером расчета двухтрубной системы.

Расчет однотрубной системы отопления начинается с того, что следует рассчитать диаметры стояков и магистралей по давлению. Также можно произвести расчет по обратной схеме: изначально найти диаметры по кольцу прибора, потом определить диаметры замыкающих участков. При данном расчете коэффициент затекания определяется по графику, который составляется за результатами проведенных исследований.

Рисунок 8: Однотрубная система отопления

Важно! При расчетах нельзя использовать заранее принятое количество воды, которая затекает в нагревательные приборы, поскольку этот показатель не является фиксированным и постоянным, а меняется под влиянием различного рода факторов

Пример расчета мощности батарей отопления

Возьмем помещение площадью 15 квадратных метров и с потолками высотой 3 метра.Объем воздуха, который предстоит нагреть в отопительной системе составит:

V=15×3=45 метров кубических

Далее считаем мощность, которая потребуется для обогрева помещения заданного объема. В нашем случае — 45 кубических метров. Для этого необходимо умножить объем помещения на мощность, необходимую для обогрева одного кубического метра воздуха в заданном регионе. Для Азии, Кавказа это 45 вт, для средней полосы 50 вт, для севера около 60 вт. В качестве примера возьмем мощность 45 вт и тогда получим:

45×45=2025 вт — мощность, необходимая для обогрева помещения с кубатурой 45 метров

Нормы теплоотдачи для отопления помещения

Согласно практике для отопления помещения с высотой потолка не превышающей 3 метра, одной наружной стеной и одним окном, достаточно 1 кВт тепла на каждые 10 квадратных метров площади.

Для более точного расчета теплоотдачи радиаторов отопления необходимо сделать поправку на климатическую зону, в которой находится дом: для северных районов для комфортного отопления 10 м2 помещения необходимо 1,4-1,6 кВт мощности; для южных районов – 0,8-0,9 кВт. Для Московской области поправки не нужны. Однако как для Подмосковья, так и для других регионов рекомендуется оставлять запас мощности в 15% (умножив расчетные значения на 1,15).

Существуют и более профессиональные методы оценки, описанные далее, но для грубой оценки и удобства вполне достаточно и этого способа. Радиаторы могут оказаться чуть более мощными, чем минимальная норма, однако при этом качество отопительной системы лишь возрастет: будет возможна более точная настройка температуры и низкотемпературный режим отопления.

Полная формула точного расчета

Подробная формула позволяет учесть все возможные варианты потери тепла и особенности помещения.

Q = 1000 Вт/м2*S*k1*k2*k3…*k10,

• где Q – показатель теплоотдачи;
• S – общая площадь помещения;
• k1-k10 – коэффициенты, учитывающие теплопотери и особенности установки радиаторов.

Показать значения коэффициентов k1-k10

k1 – к-во внешних стен в помещения (стен, граничащих с улицей):

• одна – k1=1,0;
• две – k1=1,2;
• три – k1-1,3.

k2 – ориентация помещения (солнечная или теневая сторона):

• север, северо-восток или восток – k2=1,1;
• юг, юго-запад или запад – k2=1,0.

k3 – коэффициент теплоизоляции стен помещения:

• простые, не утепленные стены – 1,17;
• кладка в 2 кирпича или легкое утепление – 1,0;
• высококачественная расчетная теплоизоляция – 0,85.

k4 – подробный учет климатических условий локации (уличная температура воздуха в самую холодную неделю зимы):

• -35°С и менее – 1,4;
• от -25°С до -34°С – 1,25;
• от -20°С до -24°С – 1,2;
• от -15°С до -19°С – 1,1;
• от -10°С до -14°С – 0,9;
• не холоднее, чем -10°С – 0,7.

k5 – коэффициент, учитывающий высоту потолка:

• до 2,7 м – 1,0;
• 2,8 — 3,0 м – 1,02;
• 3,1 — 3,9 м – 1,08;
• 4 м и более – 1,15.

k6 – коэффициент, учитывающий теплопотери потолка (что находится над потолком):

• холодное, неотапливаемое помещение/чердак – 1,0;
• утепленный чердак/мансарда – 0,9;
• отапливаемое жилое помещение – 0,8.

k7 – учет теплопотерь окон (тип и к-во стеклопакетов):

• обычные (в том числе и деревянные) двойные окна – 1,17;

• окна с двойным стеклопакетом (2 воздушные камеры) – 1,0;
• двойной стеклопакет с аргоновым заполнением или тройной стеклопакет (3 воздушные камеры) – 0,85.

k8 – учет суммарной площади остекления (суммарная площадь окон : площадь помещения):

• менее 0,1 – k8 = 0,8;
• 0,11-0,2 – k8 = 0,9;
• 0,21-0,3 – k8 = 1,0;
• 0,31-0,4 – k8 = 1,05;
• 0,41-0,5 – k8 = 1,15.

k9 – учет способа подключения радиаторов:

• диагональный, где подача сверху, обратка снизу – 1,0;
• односторонний, где подача сверху, обратка снизу – 1,03;
• двухсторонний нижний, где и подача, и обратка снизу – 1,1;
• диагональный, где подача снизу, обратка сверху – 1,2;
• односторонний, где подача снизу, обратка сверху – 1,28;
• односторонний нижний, где и подача, и обратка снизу – 1,28.

k10 – учет расположения батареи и наличия экрана:

• практически не прикрыт подоконником, не прикрыт экраном – 0,9;
• прикрыт подоконником или выступом стены – 1,0;
• прикрыт декоративным кожухом только снаружи – 1,05;
• полностью закрыт экраном – 1,15.

После определения значений всех коэффициентов и подстановки их в формулу, можно посчитать максимально надежный уровень мощности радиаторов. Для большего удобства ниже находится калькулятор, где можно рассчитать те же самые значения быстро выбрав соответствующие исходные данные.

Отопление загородного дома электричеством

Для подобного расчета, при отоплении электричеством, помимо основных параметров введите цену тарифа за электроэнергию. Это облегчит расчет при постоянно меняющихся тарифах.

Калькулятор расхода газа

Калькулятор расхода газа поможет определить примерное количество газа, природного или пропан-бутана, необходимого для обогрева всей площади помещений, при изменении температур (температуры берутся в соответствии с нормами). При расчете отопления природным газом, цена уже внесена в таблицу, изменить не получится.

Достоинства:

• автоматический процесс вычислений;
• простота и удобство использования;
• работает онлайн;
• мгновенный результат;
• выбор необходимых элементов для обогрева (трубы, радиаторы, котлы).

Недостатки:

• неточность (дает приблизительный результат);
• большое влияние на результат температурного режима (вычисления делаются на основе нормативных данных по температуре в определенных районах, которая отличается от реальной на несколько градусов).

После предварительного вычисления на калькуляторе, закажите выезд профессионалов для детального рассмотрения отапливаемого помещения, точного определения стоимости обогрева и необходимых комплектующих узлов для бесперебойной работы оборудования.

При вычислении показателя учитывайте коридоры и помещения, в которых не будут установлены приборы обогрева, но также нуждающиеся в отоплении (коридор; кладовая; прихожая).

Монтаж системы

Первым делом нам требуется установить секционные радиаторы. Их надо размещать строго под окнами, тёплый воздух от радиатора будет препятствовать проникновению холодного воздуха из окна. Для монтажа секционных радиаторов не понадобится никакого специального оборудования, лишь перфоратор и строительный уровень. Необходимо строго придерживаться одного правила: все радиаторы в доме должны быть смонтированы строго на одном горизонтальном уровне, от этого параметра зависит общая циркуляция воды в системе. Также соблюдайте вертикальное расположение рёбер радиатора.

После монтажа радиаторов можно приступать к прокладке труб. Необходимо заранее промерить общую длину труб, а также посчитать количество всевозможных фитингов (колен, тройников, заглушек и пр.). Для монтажа пластиковых труб понадобится всего три инструмента — рулетка, ножницы для труб и паяльник. На большинстве таких труб и фитингов есть лазерная перфорация в виде насечек и направляющих линий, что даёт возможность по месту выполнять монтаж правильно и ровно. Работая с паяльником, следует придерживаться только одного правила — после того как вы расплавили и состыковали концы изделий, ни в коем случае не прокручивайте их, если с первого раза не получилось припаять ровно, иначе возможна течь в этом месте. Лучше заранее потренируйтесь на кусочках, которые пойдут в отходы.

Исходные данные для проектирования системы отопления

Чтобы произвести расчет расхода тепла на отопление, нужен, во-первых, проект дома.

План дома позволяет получить практически все исходные данные, которые нужны для определения теплопотерь и нагрузки на отопительную систему

Он должен содержать внутренние и наружные размеры каждого помещения, окон, наружных дверных проёмов. Внутренние двери остаются без внимания, поскольку на тепловые потери они не оказывают никакого влияния.

Во-вторых, понадобятся данные о расположении дома по отношению к сторонам света и районе строительства – климатические условия в каждом регионе свои, и то, что подходит для Сочи, не может быть применено к Анадырю.

В-третьих, собираем информацию о составе и высоте наружных стен и материалах, из которых изготовлены пол (от помещения до земли) и потолок (от комнат и наружу).

После сбора всех данных можно приступать к работе. Расчет тепла на отопление можно выполнить по формулам за один-два часа. Можно, конечно, воспользоваться специальной программой от компании Valtec.

Для расчёта теплопотерь отапливаемых помещений, нагрузки на систему отопления и теплоотдачи от отопительных приборов в программу достаточно внести только исходные данные. Огромное количество функций делают её незаменимым помощником и прораба, и частного застройщика

Она значительно всё упрощает и позволяет получить все данные по тепловым потерям и гидравлическому расчету системы отопления.

Как работать в EXCEL

Использование таблиц Excel очень удобно, поскольку результаты гидравлического расчёта всегда сводятся к табличной форме. Достаточно определить последовательность действий и подготовить точные формулы.

Ввод исходных данных

Выбирается ячейка и вводится величина. Вся остальная информация просто принимается к сведению.

Ячейка	Величина	Значение, обозначение, единица выражения
D4	45,000	Расход воды G в т/час
D5	95,0	Температура на входе tвх в °C
D6	70,0	Температура на выходе tвых в °C
D7	100,0	Внутренний диаметр d, мм
D8	100,000	Длина, L в м
D9	1,000	Эквивалентная шероховатость труб ∆ в мм
D10	1,89	Сумма коэф. местных сопротивлений – Σ(ξ)

• значение в D9 берётся из справочника;
• значение в D10 характеризует сопротивления в местах сварных швов.

Формулы и алгоритмы

Выбираем ячейки и вводим алгоритм, а также формулы теоретической гидравлики.

Ячейка	Алгоритм	Формула	Результат	Значение результата
D12	#VALUE!	tср=(tвх+tвых)/2	82,5	Средняя температура воды tср в °C
D13	!ERROR! B3 -> Formula Error: Unexpected ,	n=0,0178/(1+0,0337*tср+0,000221*tср2)	0,003368	Кинематический коэф. вязкости воды – n, cм2/с при tср
D14	!ERROR! B4 -> Formula Error: Unexpected ,	ρ=(-0,003*tср2-0,1511*tср+1003, 1)/1000	0,970	Средняя плотность воды ρ,т/м3 при tср
D15	#VALUE!	G’=G*1000/(ρ*60)	773,024	Расход воды G’, л/мин
D16	#VALUE!	v=4*G:(ρ*π*(d:1000)2*3600)	1,640	Скорость воды v, м/с
D17	#VALUE!	Re=v*d*10/n	487001,4	Число Рейнольдса Re
D18	!ERROR! B8 -> Formula Error: An unexpected error occurred	λ=64/Re при Re≤2320 λ=0,0000147*Re при 2320≤Re≤4000 λ=0,11*(68/Re+∆/d)0,25 при Re≥4000	0,035	Коэффициент гидравлического трения λ
D19	!ERROR! B9 -> Formula Error: Unexpected ,	R=λ*v2*ρ*100/(2*9,81*d)	0,004645	Удельные потери давления на трение R, кг/(см2*м)
D20	#VALUE!	dPтр=R*L	0,464485	Потери давления на трение dPтр, кг/см2
D21	!ERROR! B11 -> Formula Error: Unexpected ,	dPтр=dPтр*9,81*10000	45565,9	и Па соответственно D20
D22	!ERROR! B12 -> Formula Error: Unexpected ,	dPмс=Σ(ξ)*v2*ρ/(2*9,81*10)	0,025150	Потери давления в местных сопротивлениях dPмс в кг/см2
D23	!ERROR! B13 -> Formula Error: Unexpected ,	dPтр=dPмс*9,81*10000	2467,2	и Па соответственно D22
D24	dP=dPтр+dPмс	0,489634	Расчетные потери давления dP, кг/см2
D25	!ERROR! B15 -> Formula Error: Unexpected ,	dP=dP*9,81*10000	48033,1	и Па соответственно D24
D26	#VALUE!	S=dP/G2	23,720	Характеристика сопротивления S, Па/(т/ч)2

• значение D15 пересчитывается в литрах, так легче воспринимать величину расхода;
• ячейка D16 — добавляем форматирование по условию: «Если v не попадает в диапазон 0,25…1,5 м/с, то фон ячейки красный/шрифт белый».

Для трубопроводов с перепадом высот входа и выхода к результатам добавляется статическое давление: 1 кг/см2 на 10 м.

Оформление результатов

Авторское цветовое решение несёт функциональную нагрузку:

• Светло-бирюзовые ячейки содержат исходные данные – их можно менять.
• Бледно-зелёные ячейка — вводимые константы или данные, мало подверженные изменениям.
• Жёлтые ячейки — вспомогательные предварительные расчёты.
• Светло-жёлтые ячейки — результаты расчётов.
• Шрифты:
  • синий — исходные данные;
  • чёрный — промежуточные/неглавные результаты;
  • красный — главные и окончательные результаты гидравлического расчёта.

Результаты в таблице Эксель

Пример от Александра Воробьёва

Пример несложного гидравлического расчёта в программе Excel для горизонтального участка трубопровода.

Исходные данные:

• длина трубы100 метров;
• ø108 мм;
• толщина стенки 4 мм.

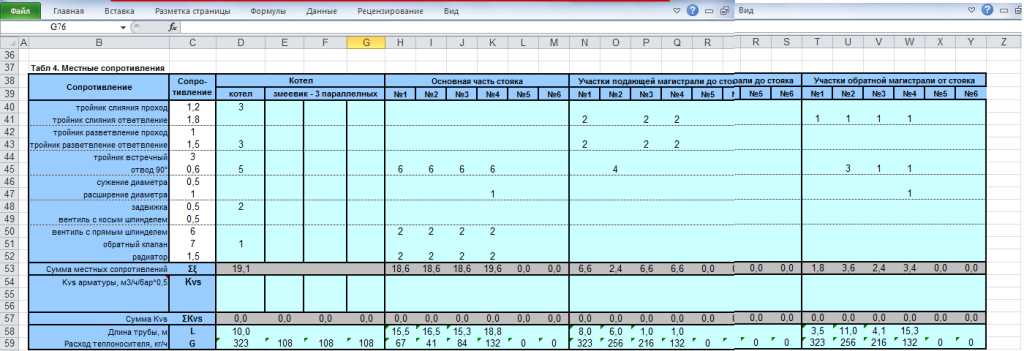

Таблица результатов расчёта местных сопротивлений

Усложняя шаг за шагом расчёты в программе Excel, вы лучше осваиваете теорию и частично экономите на проектных работах. Благодаря грамотному подходу, ваша система отопления станет оптимальной по затратам и теплоотдаче.

Тепловой расчёт отопления

Классический тепловой расчёт отопительной системы являет собой сводный технический документ, который включает в себя обязательные поэтапные стандартные методы вычислений.

Но перед изучением этих подсчётов основных параметров нужно определиться с понятием самой системы отопления.

Галерея изображений
Фото из
Расчеты и грамотное проектирование контуров автономного отопления необходимы для подбора оборудования, способного отапливать дом определенной площади

Расчеты производятся с ориентиром на самых холодный месяц в году, т.е. на период максимальной нагрузки системы

В расчетах учитываются потери, происходящие через оконные и дверные проемы, а также через связанную с улицей вентиляционную систему

Обязательно учитываются теплотехнические характеристики строительных конструкций, одной из задач которых является сохранение тепла

Независимая отопительная система частного дома должна справляться с нагревом воздуха, поступающего через форточки в период проветривания и через открытые двери

Котел независимой отопительной системы должен справляться с восполнением потерь тепла. Его мощность должна позволять поддерживать в доме температуру +20º С

После определения оптимального котла по мощности выбирают наиболее подходящий агрегат по КПД и эксплуатационным расходам

Для систем с принудительным движением теплоносителя проводят гидравлические расчеты, чтобы подобрать насос и оптимальный диаметр труб

Цель проведения расчетов для отопления

Специфика выполнения расчетов отопления

Учет теплопотерь через проемы

Учет теплоизоляции конструкций

Расход тепла на нагрев поступающего воздуха

Правила подбора котла для отопления

Производительность оборудования

Отопительный контур принудительного типа

Система отопления характеризуется принудительной подачей и непроизвольным отводом тепла в помещении. Основные задачи расчёта и проектирования системы отопления:

• наиболее достоверно определить тепловые потери
• определить количество и условия использования теплоносителя
• максимально точно подобрать элементы генерации, перемещения и отдачи тепла

При постройке системы отопления необходимо первоначально произвести сбор разнообразных данных о помещении/здании, где будет использоваться система отопления. После выполнить расчёт тепловых параметров системы, проанализировать результаты арифметических операций. На основе полученных данных подобрать компоненты системы отопления с последующей закупкой, установкой и вводом в эксплуатацию.

Отопление — это многокомпонентная система обеспечения утверждённого температурного режима в помещении/здании. Являет собой обособленную часть комплекса коммуникаций современного жилищного помещения

Примечательно, что указанная методика теплового расчёта позволяет достаточно точно вычислить большое количество величин, которые конкретно описывают будущую систему отопления. В результате теплового расчёта в наличии будет следующая информация:

• число тепловых потерь, мощность котла;
• количество и тип тепловых радиаторов для каждой комнаты отдельно;
• гидравлические характеристики трубопровода;
• объём, скорость теплоносителя, мощность насоса.

Тепловой расчёт — это не теоретические наброски, а вполне точные и обоснованные итоги, которые рекомендуется использовать на практике при подборе компонентов системы отопления.

Расширительный бак

И в этом случае есть две методики расчета — простая и точная.

Простая схема

Простой расчет прост донельзя: объем расширительного бака берется равным 1/10 объема теплоносителя в контуре.

Откуда взять значение объема теплоносителя?

Вот пара простейших решений:

1. Заполните контур водой, стравите воздух, а потом слейте всю воду через сбросник в любую мерную посуду.
2. Кроме того, грубо объем сбалансированной системы можно вычислить из расчета 15 литров теплоносителя на киловатт мощности котла. Так, в случае котла мощностью 45 КВт в системе будет примерно 45*15=675 литров теплоносителя.

Стало быть, в этом случае разумным минимумом будет расширительный бак для системы отопления в 80 литров (с округлением в большую сторону до стандартного значения).

Стандартные объемы расширительных бачков.

Точная схема

Более точно можно своими руками рассчитать объем расширительного бака по формуле V = (Vt х E)/D, в которой:

• V — искомое значение в литрах.
• Vt — полный объем теплоносителя.
• E — коэффициент расширения теплоносителя.
• D — коэффициент эффективности расширительного бака.

Коэффициент расширения воды и бедных водно-гликолевых смесей можно взять по следующей таблице (при нагреве с исходной температуры в +10 С):

А вот коэффициенты для теплоносителей с большим содержанием гликоля.

Коэффициент эффективности бачка можно рассчитать по формуле D = (Pv — Ps) / (Pv + 1), в которой:

Pv — максимальное давление в контуре (давление срабатывания предохранительного клапана).

Подсказка: обычно оно берется равным 2,5 кгс/см2.

Ps- статическое давление контура (оно же — давление зарядки бака). Оно рассчитывается как 1/10 часть перепада в метрах между уровнем расположения бака и верхней точкой контура (избыточное давление в 1 кгс/см2 поднимает водяной столб на 10 метров). Давление, равное Ps, создается в воздушной камере бака перед заполнением системы.

Давайте в качестве примера подсчитаем требования к бачку для следующих условий:

• Перепад высоты между баком и верхней точкой контура равен 5 метрам.
• Мощность отопительного котла в доме равна 36 КВт.
• Максимальный нагрев воды равен 80 градусам (с 10 до 90С).

1. Коэффициент эффективности бака будет равным (2,5-0,5)/(2,5+1)=0,57.

Вместо расчета коэффициент можно взять из таблицы.

1. Объем теплоносителя из расчета 15 литров на киловатт равен 15*36=540 литров.
2. Коэффициент расширения воды при нагреве на 80 градусов равен 3,58%, или 0,0358.
3. Таким образом, минимальный объем бака равен (540*0,0358)/0,57=34 литра.

Пример расчета тепловых нагрузок объекта коммерческого назначения

Это помещение на первом этаже 4-х этажного здания. Месторасположение – г. Москва.

Исходные данные по объекту

Адрес объекта	г. Москва
Этажность здания	4 этажа
Этаж на котором расположены обследуемые помещения	первый
Площадь обследуемых помещений	112,9 кв.м.
Высота этажа	3,0 м
Система отопления	Однотрубная
Температурный график	95-70 град. С
Расчетный температурный график для этажа на котором находится помещение	75-70 град. С
Тип розлива	Верхний
Расчетная температура внутреннего воздуха	+ 20 град С
Отопительные радиаторы, тип, количество	Радиаторы чугунные М-140-АО – 6 шт. Радиатор биметаллический Global (Глобал) – 1 шт.
Диаметр труб системы отопления	Ду-25 мм
Длина подающего трубопровода системы отопления	L = 28,0 м.
ГВС	отсутствует
Вентиляция	отсутствует
Тепловая нагрузка по договору (час/год)	0,02/47,67 Гкал

Расчетная теплопередача установленных радиаторов отопления, с учетом всех потерь, составила 0,007457 Гкал/час.

Максимальный расход теплоэнергии на отопление помещения составил 0,001501 Гкал/час.

Итоговый максимальный расход – 0,008958 Гкал/час или 23 Гкал/год.

В итоге рассчитываем годовую экономию на отопление данного помещения: 47,67-23=24,67 Гкал/год. Таким образом можно сократить расходы на теплоэнергию почти вдвое. А если учесть, что текущая средняя стоимость Гкал в Москве составляет 1,7 тыс. рублей, то годовая экономию в денежном эквиваленте составит 42 тыс. рублей.
