Как выбрать теплый пол для бани? Обзор и Советы +Видео

Оптимальный вариант решения проблемы

В частной бане, гораздо приятнее под ногами иметь деревянный пол. Но разрушающее воздействие сырости, для древесины губительно. Одновременно с этим, подогрев пола в бане, просто манит своим комфортом. Но есть выход, который позволяет интеграцией одного типа оборудования, сразу получить максимальную пользу, в частности:

• Тёплый пол;
• Сухое подпольное пространство;
• Слив через протекающие полы;
• Минимальные капиталовложения.

Всё это возможно при организации воздушного обогрева пола. И ещё одним немаловажным преимуществом, является возможность организовать единый обогрев всего напольного покрытия.

Частые ошибки при монтаже

Среди наладочных просчетов рассмотрим наиболее распространённые:

Отсутствие теплоизоляции. Некоторые собственники пытаются сократить затраты на обустройстве теплоизоляционного слоя. В результате получают большие потери тепла, долгое прогревание пола и его промерзание в сильные морозы.

Вывод отводов должен быть в месте установки водяного коллектора, поэтому перед заливкой стяжки нужно сделать подводку как можно ближе к этому месту.

Отсутствие регулировки температуры нагревания приводит к тому, что при интенсивном отоплении теплоноситель легко достигает 80–90°C. Естественно, ходить по таким полам просто невозможно. Для того чтобы устранить такую проблему, нужно установить смесительный узел (коллектор), который, автоматически смешивая горячую и холодную воду, отрегулирует температуру. К тому же он позволяет отключить отопление банного пола в летнее время. Пренебрежение смесительным узлом даже в целях экономии неоправданно — в жаркую погоду вместо освежающей прохлады получите неуместные к этому времени года тёплые полы в бане, а зимой вообще рискуете не ступить в парную, оплавятся даже банные тапочки.

Хотя бы самую простую, набросанную на листке в клетку. Благодаря этому монтажные работы будут выполнены качественно, быстро и без особых трудозатрат.

Многие задаются вопросом: а стоит делать в бане тёплые водяные полы, не проще ли соорудить электрический подогрев? Не только стоит, но и нужно, поскольку они совершенно безвредны для окружающих, чего, увы, нельзя сказать про инфракрасный тёплые полы или электрические.

Водяные полы в этом отношении намного безопаснее и, несмотря на сложность проведения работ, все затраты быстро окупятся экономичностью самой гидравлической системы и её высокой теплоотдачей.

В любом случае выбор методики обустройства тёплого пола в бане всегда остаётся за хозяином. Но, согласитесь, намного приятнее особенно в холодную пору посещать баню с тёплыми полами, нежели распаренному и разгорячённому после парной ступать на холодный пол.

Элементы системы «теплый пол»

Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.

Таблица. Основные комплектующие для «теплого пола»

Иллюстрация	Описание

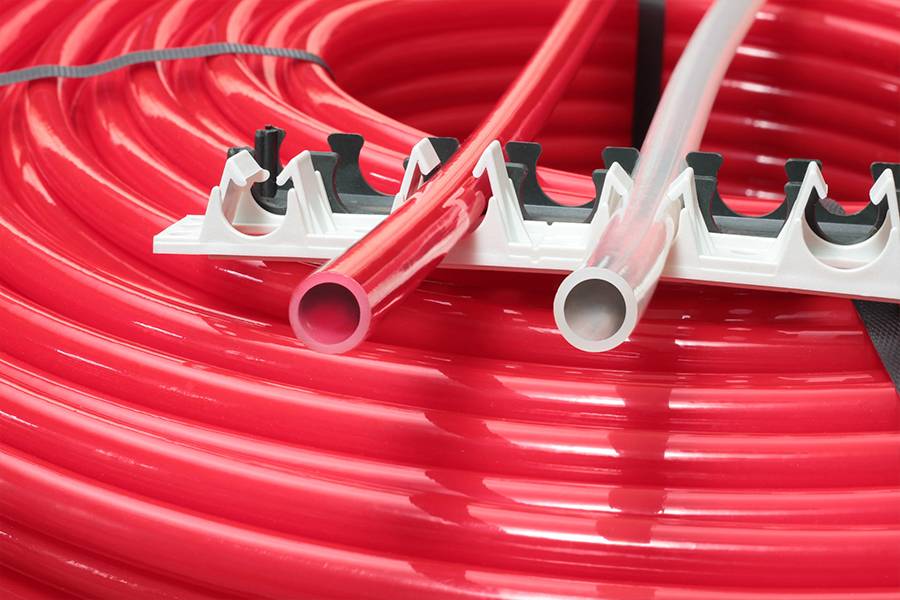

Контур для теплого пола	В качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором.
Смесительный узел	Печь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов. Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах.
Теплообменник	Это емкость, расположенная над топкой, в которой происходит нагрев жидкости.
Циркуляционный насос	Чтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе.От площади помещения зависит мощность прибора.
Система водоотведения	При изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа.

контур для теплого полаСмесительный узелЦиркуляционный насос

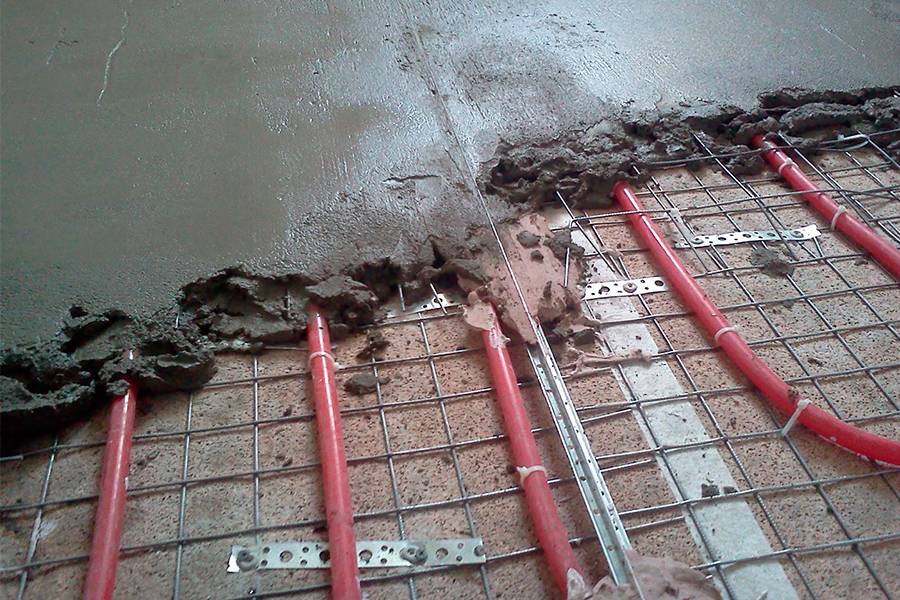

Монтаж в стяжку

Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.

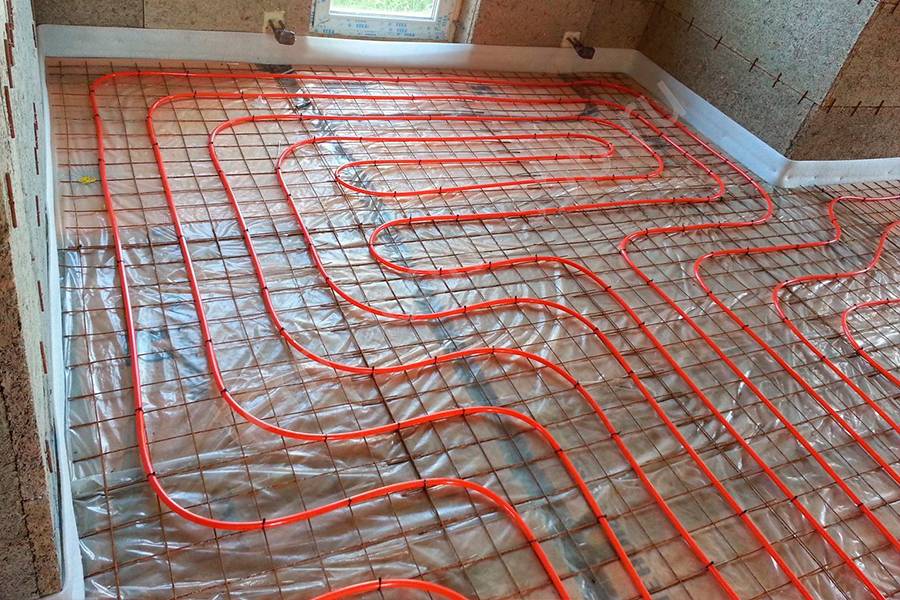

Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.

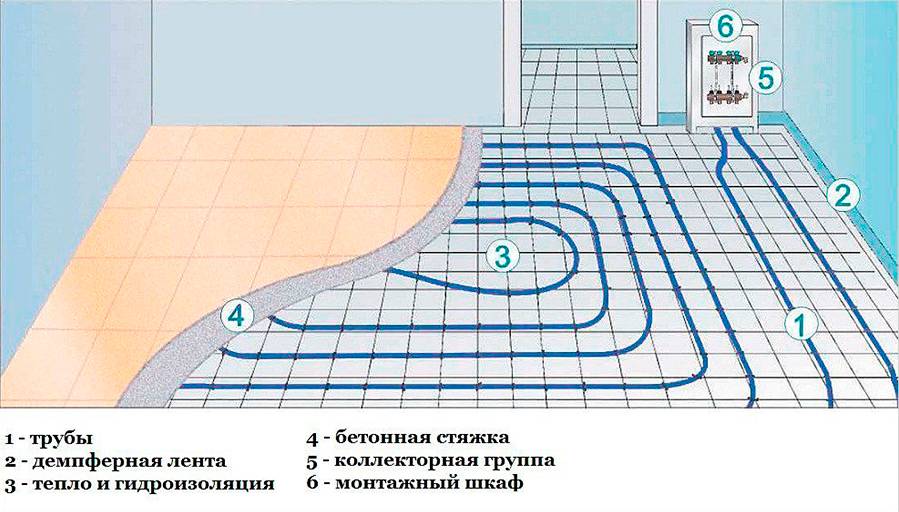

Таблица. Пошаговая инструкция монтажа теплого пола

Иллюстрация Описание Структура черновой стяжки Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку. Структура черновой стяжки Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее. Укладка утеплителя Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм

Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия. Арматурная сетка По утеплителю укладывают арматурную стеку

Демпферная лента По периметру помещения вдоль стен фиксируют демпферную ленту. Фиксация контура При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть. Заливка стяжки В процессе заливки стяжки в контурах должно поддерживаться давление. Запускать систему следует после полного высыхания стяжки.

Запускать систему следует после полного высыхания стяжки.

Электрический тёплый пол в баню

Электрическая система для бани не опасна, так как  нет прямого взаимодействия с водой. Основа конструкции — кабель: одножильный или двужильный.

Монтаж тёплого электрического пола под плитку, необходимо начинать с выбора схемы укладки, наиболее распространена змейка, она проще в установке.

Сам принцип действия не сложный, главное соблюдать следующие правила, отступать:

• от всех стен по 5 см;
• по 10 см от источников тепла;
• делать шаг между витками, у каждого производителя он свой, согласно инструкции указанной на упаковке.

Краткая инструкция по установке

В остальном, процедура укладки в бане электрических тёплых полов под плитку простая:

1. На первом этапе следует сформировать основание, оно должно иметь правильный уклон, по которому будет стекать вода. Минимальный его уровень — 2 см/м, он не должен направляться к центру помещения, лучше к любой из стен.

Вдоль него делается желобок с наклоном, для сбора воды. Наиболее простой способ сделать желоб — взять канализационные трубы ПВХ имеющие диаметр 100 мм, которая разрезана вдоль.

При помощи водостойкого силиконового герметика можно соединить стенки трубы. Желобок накрывается решёткой.

Основание включает в себя глиняный слой и подушку из песка и гравия. Каждый слой следует хорошо утрамбовать.

• Дальнейшее действие — установка маяков, это следует сделать до заливки стяжки. Расстояние между маяками 1 — 1,5 метра. Если бетонируемая поверхность 3 метра, то достаточно установить 1 маяк в центре, и по 2 с каждой стороны, с шагом 1 метр. При окончательном определении уровня наклона основания, маяк играет важную роль. Вдоль стен необходимо наклеить демпферную ленту, её толщина должна быть 10 мм, а высота 200 мм.
• Поверхность заливается полусухой стяжкой, то есть консистенция похожа на влажный песок, при сжатии не течёт вода. Данная смесь идеально сохраняет форму и быстро становится прочной. Однако по технологии укладки требуется время для полного высыхания – если цементный слой 5 см, то продолжительность цикла составит 4 недели.

Расход материала зависит от площади помещения и толщины самой стяжки. К примеру: если баня 3 на 4, а толщина стяжки пол метра, то потребуется 0,6 м³ бетона ( 3 х 4 х 0,05). Соотношение воды к цементу — 0,45.

Для крепления основания можно использовать армированную сетку, она существенно увеличивает прочность поверхности.

• Следующий этап заключается в укладке теплоизолирующегослоя из твёрдого пенополимера, имеющего прочность сжатия 2 кг/см². По техническим характеристикам идеально подойдёт экструдированный вид толщиной 3 см. Он укладывается в два слоя, стыки склеиваются скотчем.
• Завершающий этап перед укладкой керамической плитки — монтаж электрической системы обогрева (матов). Кабель необходимо проложить по всей поверхности пола. Не рекомендуется располагать его в местах, где планируется установка мебели.

Мощность у всех нагревательных матов одинакова – 150 вт/м². Поэтому перед приобретением необходимо нарисовать схему расположения. Если в бане электрический теплый пол под плитку будет поделён перегородкой на моечный отсек и парную, то в каждом отсеке нужен отдельный контур.

Электроустройство должно быть накрыто армированнойсеткой. Размещать датчики, заземлять и подключать систему следует согласно инструкции.

Затем, конструкцию нужно проверить в действии, включив её на 10 минут. Если все элементы прогреваются одинаково, то можно начинать монтаж плитки.

Толщина электрического теплого пола в баню под плитку 23 см, от грунта до покрытия.

При установке матов важно руководствоваться следующими требованиями:

• не резать и не сгибать их;
• не перекрывать один другим;
• не класть тяжёлые предметы;
• не ходить по неустановленным матам;
• не укладывать маты при температуре меньше 5 градусов;
• не устанавливать их под стены;
• не класть под деревянные полы.

Особенности устройства пола в бане

Баня это весьма специфическое помещение, которое характеризуется повышенной влажностью и температурой. При этом, сбор или слив воды происходит по всей поверхности пола. Сюда же добавляется требование к используемым в отделке материалам. Предпочтение отдаётся дереву, но допускается и кафель. И что особенно удручает – дерево, достаточно хороший теплоизолятор.

Исходя из таких жёстких рамок, организация тёплого пола в бане задача многоплановая, но имеющая несколько вариантов воплощения.

1. Общий тёплый пол. Это самый дорогой вариант. Для этого, на всей площади бани (исключая парилку) своими руками укладывается контур теплообменника, по всем канонам, т.е. со слоем утеплителя. Сверху заливается стяжка, с уклоном для слива воды, и укладывается керамическая плитка. Плюсы такого способа в том, что нет ни какой дифференциации помещений в процессе строительства. Всё делается единообразно. А вот минусов достаточно много:

• Чрезвычайно большие капиталовложения, в нежилое помещение;
• Мокрые кафельные полы с уклоном более травмоопасны;
• Чудовищная инерция системы. Прогрев такого слоя стяжки будет занимать больше время, чем топка в бане;
• Опасность разморозить систему зимой при нерегулярном включении;
• Необходимость выделения обособленного уголка, для размещения системы нагрева и управления водяным тёплым полом.

https://youtube.com/watch?v=UWsEDRKpIs8

1. Дифференцированный подход. В этом случае, своими руками создаются две системы, работающие независимо: одна нагревает пол в предбаннике, другая в моечном отделении. Этот вариант априори лучше, ибо позволяет решать независимо задачи разного уровня сложности. В частности, в предбаннике, вполне уместны инфракрасные тёплые полы, учитывая, что уровень влажности там, хотя и высок, но на порядок ниже, чем в моечном отделении. В самой же бане, создание системы тёплых полов сталкивается с рядом неудобство, в частности:

• Теплопроводность дерева и керамзита одинакова, т.е. это одинаково хорошие теплоизоляторы;
• Кафельные полы, подразумевают общий уклон, и требуют принципиально иного подхода при устройстве канализации в бане. Укладка керамической плитки невозможна на деревянное основание в помещениях с повышенной влажностью и температурой. Значит, необходима организация полноценного «пирога пола», с выемкой грунта на глубину 60-70 см.

В данной статье, мы пытаемся ограничиться рассмотрением личных бань. А такие используются пару раз в неделю. Значит, и запускать подогрев пола будут пару раз в неделю. А это чревато разморозкой системы. Другими словами – водяной тёплый пол в личной бане очень невыгоден. Тоже самое можно сказать и про кабельные нагревательные элементы. Они по любому будут находиться в стяжке, а значит инерционность нагрева не позволит искренне порадоваться прелестям тёплого пола.

Как правильно использовать?

Правила использования водяного пола в бане:

в холодные месяцы (при отрицательных уличных температурах) воду из труб нужно сливать;
важно поддерживать постоянно рабочее давление в системе, чтобы избежать неполадок;
при возникновении поломок в насосе или запорной трубе нужно немедленно устранить неисправность.

Важно следить постоянно за дополнительным баком, который устанавливается рядом с основной печью. Это обеспечит равномерный прогрев системы по всей площади

Горячая вода в смесительном узле смешивается с отработанной. Нужно контролировать её поступление в контур, следить за температурой в системе.

Подогрев пола в бане от печи — несколько долгий процесс, поэтому нередко применяется отдельный котёл на дровах. Независимо от способа нагрева воды процедура использования водяного ТП неизменна.

При самостоятельной укладке тёплого водяного пола нужно соблюдать технику безопасности и следовать инструкции при монтаже. Нельзя допускать разрыва контура во избежание аварийных ситуаций. При соблюдении этапов и правил укладки получается эффективная система, которая равномерно прогревает всю площадь бани.

В мойке

Моечная является одним из важных помещений в бане. Для правильного ее обустройства требуется учесть много нюансов, поскольку любая ошибка может испортить конечный результат

Важно грамотно решить вопрос, как сделать теплый пол в мойке или помывочной бани

Чтобы напольное покрытие служило в течение длительного времени следует учитывать следующие требования:

• быстрый отвод воды (для этого делается наклон и слив);
• качественное проветривание для быстрого просушивания;
• устойчивость покрытия к влажности и повышенной температуре;
• исключить сквозняки.

Стоит рассмотреть все варианты полов, которые можно применять в моечной, и выбрать из них самый оптимальный. Обычно в деревянных постройках делают деревянный или бетонный. Древесина дает комфорт и хорошую теплоизоляцию. Бетон служит в течение длительного времени.

Теплый пол в помывочной деревянной бани применяют:

• электрический;
• инфракрасный;
• водяной.

Водяной теплый пол выше остальных вариантов из-за высоты применяемых труб. Их можно запитывать горячей водой от общего нагревательного прибора. Стоит помнить о необходимости их постоянного нагрева в холодный период во избежание заморозки системы.

Применение электрического пола имеет определенные требования, поскольку необходимо исключить опасность поражения электрическим током.

В мойке бани идеально справляется с задачей обогрева помещения инфракрасный теплый пол, обладает отличной гидроизоляцией, что исключает опасность при качественной изоляции всех токонесущих соединений.

Для покрытия пола в моечном отделении бани применяют деревянные доски или керамическую плитку.

При укладывании досок в банной моечной возможно применение двух вариантов:

• не протекающие — доски плотно укладывают друг к другу под небольшим наклоном для слива воды в специальное отверстие, откуда вода по трубопроводу выводится из помещения;
• протекающие — слив воды обеспечивают небольшие зазоры между досками.

Для обустройства теплого пола подходит только первый вариант.

Пол из керамической плитки также выкладывается без промежутков с небольшим наклоном в сторону слива.

Под такой поверхностью легко оборудовать теплый пол, который позволит сделать нахождение в помещении более комфортным, а так же будет способствовать устранению застоя воды и качественному просушиванию пола. Теплый пол кардинальным образом решает задачу обогрева помещения. Такой вариант отопления отличается экономичностью и улучшением комфортности банного помещения.

Как монтировать

Процесс монтажа теплого пола в бане практически не отличается от его оборудования в прочих комнатах

Единственное, на что стоит обратить повышенное внимание — качественная тепло- и гидроизоляция

Монтаж водяного пола может осуществляться несколькими способами:

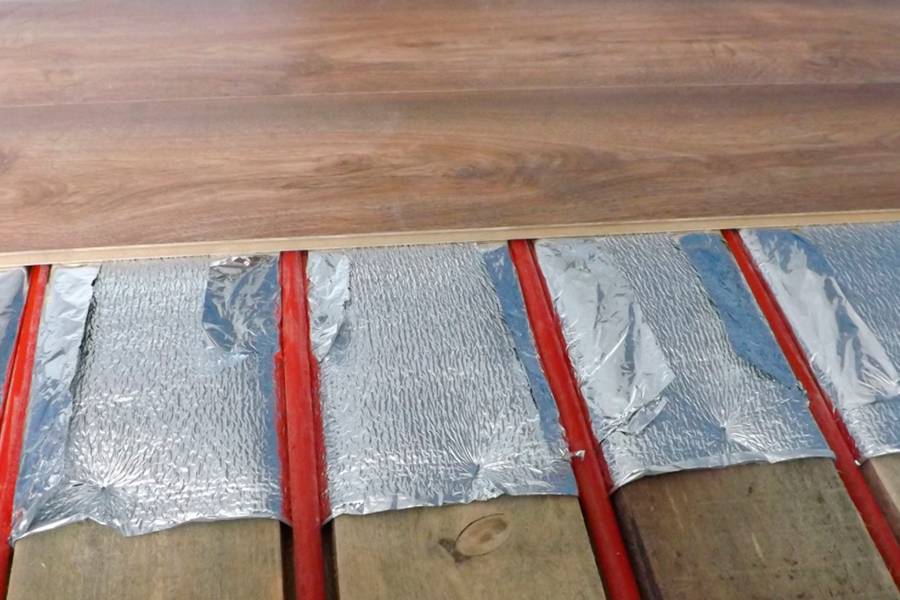

• теплый пол, расположенный на деревянной основе;
• размещение труб под стяжкой из бетона.

В больших помещениях отдают предпочтение бетонному полу, в маленьких — деревянному.

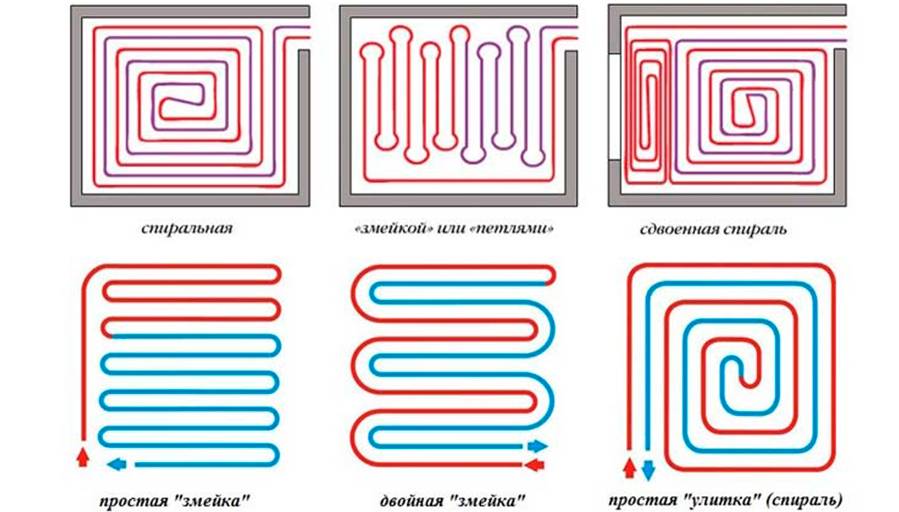

Водяные трубы располагают аналогично парной “улиткой” или “змейкой”.

Важно, чтобы температура воды, циркулирующей внутри труб не превышала отметку в 55°С. Поскольку температура воды в нагревательном баке значительно выше, требуется применение коллектора, для ее доведения до требуемой. В коллекторе происходит перемешивание отработанной воды с горячей

В таком случае нагрев пола будет идеальным

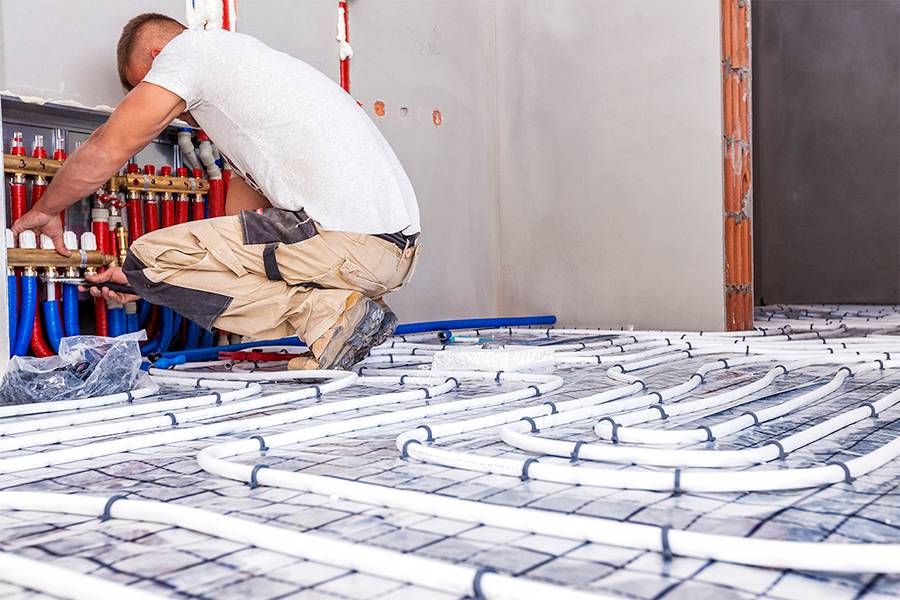

В коллекторе происходит перемешивание отработанной воды с горячей. В таком случае нагрев пола будет идеальным.

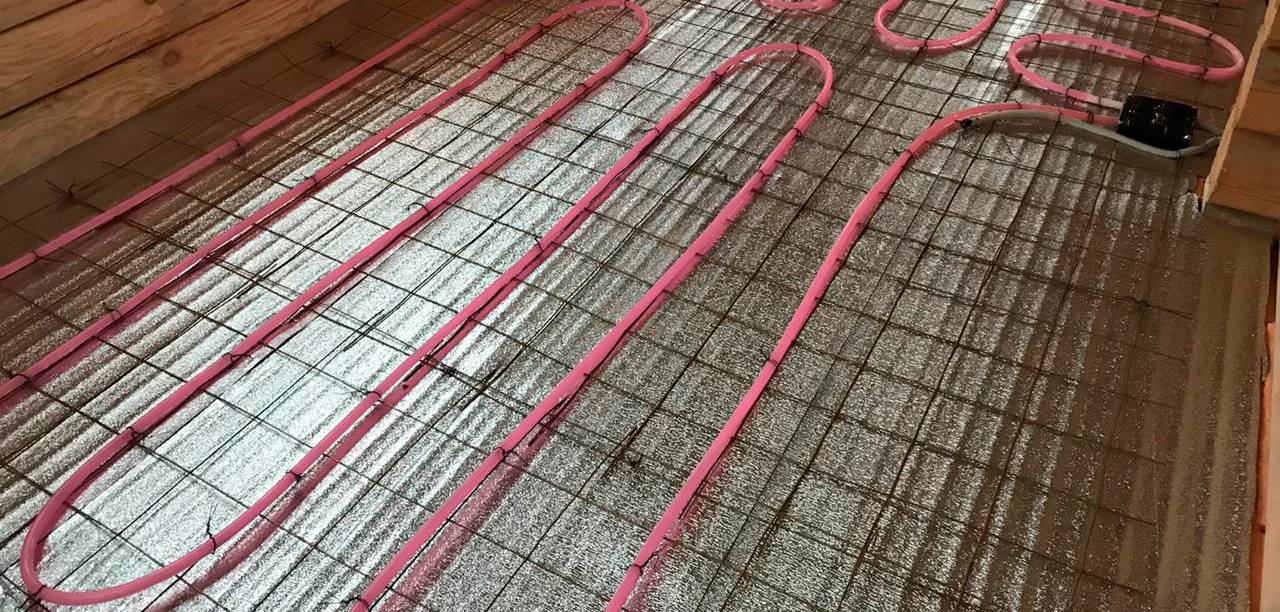

Водяную трубу укладывают от наружных стен, учитывая, что оптимальный шаг равен 30 см.

Для установки инфракрасного теплого пола:

• выполняют теплоизоляцию;
• укладывают и фиксируют инфракрасную плёнку;
• тщательно изолируют все стыки;
• проверяют уровень сопротивления;
• укладывают сверху напольное покрытие.

Эксплуатация: плюсы и минусы

При использовании водяного теплого пола в мойке наблюдаются следующее преимущество:

пониженное потребление электричества в сравнении с электрическим полом за одинаковый период времени.

Недостатки присутствуют следующие:

• сложность установки;
• теплый пол нагревается только в случае работы водонагревательного котла или печи, которая обеспечивает работу парилки;
• в мороз при отсутствии постоянного нагрева, жидкость в контуре замерзает. Для предотвращения этого рекомендуется использовать гофрированную нержавеющую или полипропиленовую трубу.

Инфракрасный пленочный пол лишен перечисленных недостатков. Его плюсами являются:

• быстрый нагрев помещение;
• отсутствие необходимости постоянной работы системы;
• довольно экономный расход электроэнергии по причине нерегулярной работы.

Финальное оформление

После установки утепляющего пола приходит очередь обустройства верхнего покрытия. От него зависит санитарное состояние банных помещений, а также их эстетичный вид. В каждой комнате применяется свой тип лицевого покрытия.

Для моечной комнаты лучше всего подходит керамическая плитка или керамогранита. Эти материалы обладают хорошими гидроизолирующими и теплопроводными свойствами, они долговечны и очень практичны во время уборки.

Предбанник и раздевалку лучше оформлять ламинатом или линолеумом. Последний вариант считается бюджетным. Но следует учитывать, что отдельные разновидности линолеума, сильно нагреваясь, выделяют ядовитые газы.

Не забудьте обустроить внутренней дизайн вашей бани, для обеспечения полноты эстетической красоты

Не рекомендуется отделка банных помещений паркетом, как и любое оформление из дерева. Регулярно намокая и высыхая, дерево теряет форму и растрескивается. Кроме того, это прекрасный теплоизолятор и поэтому не подходит для покрытия тёплого пола.

Устройство тёплого пола в бане доступно каждому желающему. Требуется лишь выбрать самый рациональный вариант конструкции, оптимальный по финансовым вложениям, установке и техническому обслуживанию, не пожалеть времени на его установку, и комфортные условия во время банных процедур гарантированы.

Как утеплить пол деревянной бани

Если планируется баня деревянная, то утеплить ее полы можно простым и незатейливым способом. Такой вариант будет, пожалуй, самым дешевым и называется он утепление пола в бане по лагам.

Укладка минеральной ваты

Для удобства фундамент бани можно расположить на столбчатом фундаменте. Это создаст дополнительную зону проветривания полового настила (подполье), что значительно повысит срок эксплуатации деревянной бани.

По всей площади, которую будет занимать помещение, на предварительно выровненную поверхность устанавливают столбы высотой от 0,4 до 0,5 м. Делают их из кирпича или шлакоблока. Предварительно под столб делают яму размерами 0,5 х 0,5 х 0,5 м и засыпают ее щебнем на 100 мм. Щебень тщательно трамбуют.

Теплоизоляция пола пенопластом

Интервал между столбиками 1,5 – 2,5 мм они примут всю нагрузку на пересечении несущих балок. На столбики укладывают деревянные балки и между ними по нижнему срезу набивают брус 40 х 40 мм. На него будут опираться доски чернового пола.

Доски чернового пола укладывают между балками и крепят гвоздями или саморезами по два на каждую сторону. В полученное таким образом корыто будет укладываться утеплитель. Пол, который будет расположен в помывочном зале, должен иметь уклон от 5 до 10 град. Это необходимо для отвода сточных вод в выгребную яму или канализацию.

Утепление керамзитом

Перед тем, как уложить утеплитель обязательно укладывают слой пароизоляции. Это может быть полиэтиленовая пленка толщиной 0,2 мм, пергамин или рубероид. Современный материал «Гидробарьер» идеально подойдет для этих целей. Представляет он армированную капроновой нитью полиэтиленовую пленку.

Материал расстилают на пол между лагами и фиксируют степлером или мелкими гвоздями. Теперь можно укладывать теплоизоляцию.

Настил чистового пола

Какие бывают теплоизоляционные материалы

Для утепления пола бани можно использовать следующие теплоизоляторы:

•  Минеральная или базальтовая вата
•  Пенопласт толщиной от 50 мм и более
•  Керамзитные гранулы

Все эти материалы обладают низкой теплопроводность ю благодаря тому, что в них задерживается большое количество воздуха. Однако керамзит намного тяжелее первых двух теплоизоляторов.

Теплоизоляцию укладывают между балками и накрывают слоем гидроизоляционной пленки. Это так же может быть полиэтилен или пленка «Гидробарьер». Крепят ее тщательно к балкам степлером.

Плитка на маты с резистивным кабелем

Сверху выполняют чистовой настил из половой доски. Их плотно подгоняют друг к другу, чтобы минимизировать просачивание влаги на слой гидроизоляции. Доски не укладывают к стенам в притык. Надо оставить зазор 10-15 мм, который позволит проветривать пространство под чистовым полом и не позволит доскам деформироваться при набухании и линейных расширениях.

Зазор скрывают деревянным плинтусом, который крепится к стенам гвоздями. Чтобы в подпольное пространство не забивался снег и не задувал холодный ветер, его обшивают доской по периметру. Доски предварительно пропитывают антигрибковыми составами, а сверху красят. Теплый пол в баню из дерева готов.

Как утеплить каменный пол

Если баня кирпичная, то и фундамент должен быть серьезный. Как правила пол в таких строениях выполняется из бетона и накрывается кафельной плиткой. Сам по себе бетон материал холодный и не обладает достаточным теплоизолирующим свойством.

Чтобы сделать пол каменной бани теплым применяют системы принудительного подогрева. Стоит отметить, что это вызывает дополнительные расходы на энергоносители. Однако комфорт, который вы получите, оправдает затраты.

Теплый пол для бани может использовать различные принципы подогрева:

•  Применение резистивного кабеля
•  Использование водяного теплого пола
•  Пленочные инфракрасные полы

Все они укладываются на подготовленную с уклонами и канализационными стоками бетонную или песчано-цементную стяжку. Резистивный кабель, так же как и трубки водяного теплого пола раскладывают в определенном порядке змейкой. Инфракрасный пол настольно тонкий, что его полосы раскатываются на стяжку, коммутируются и на них смело можно укладывать клей и плитку.

Теплый водяной пол

Система теплого водяного пола имеет терморегулятор, который через сервоклапаны регулирует подачу теплой воды в контуры пола. Температура резистивного, теплого пола регулируется посредством электрического терморегулятора.

Обычно в бане регуляторы располагают в удобном для доступа месте в предбаннике. Пока посетители разденутся, пол уже успеет прогреться. После проверки работоспособности и систем отопления их накрывают слоем стяжки. Когда стяжка схватится через 21 день на нее кладут финишное покрытие из кафельной плитки.

Рекомендуемая скорость воздуха в вентиляционных воздуховодах

Скорость движения воздушных масс в каналах не ограничивается и не нормируется, ее следует принимать по результатам расчета, руководствуясь соображениями экономической целесообразности.

Рекомендуемая скорость воздуха для различных систем вентиляции:

• для общеобменных систем вентиляции с сечением воздуховодов до 600×600 — менее 4 м/с;
• для систем вентиляции с сечением воздуховодов более 600×600 — менее 6 м/с;
• для систем дымоудаления и специфических систем вентиляции — менее 10 м/с..

Правильный расчет скорости воздуха позволяет построить эффективную систему вентиляции!

Источник

Выбираем тип

Существует три варианта конструкции теплого пола:

водяной, представляющий собой трубопровод с циркулирующим теплоносителем;

электрический, реализованный с помощью греющего (резистивного) кабеля;

инфракрасный, представляющий собой систему карбоновых излучателей, ламинированных с обеих сторон прочной лавсановой пленкой.

Электрические типы теплого пола обладают серьезным недостатком — они расходуют электроэнергию в больших количествах.

Существует два типа конструкции:

резистивный кабель, уложенный в определенной конфигурации на стеклосетку;

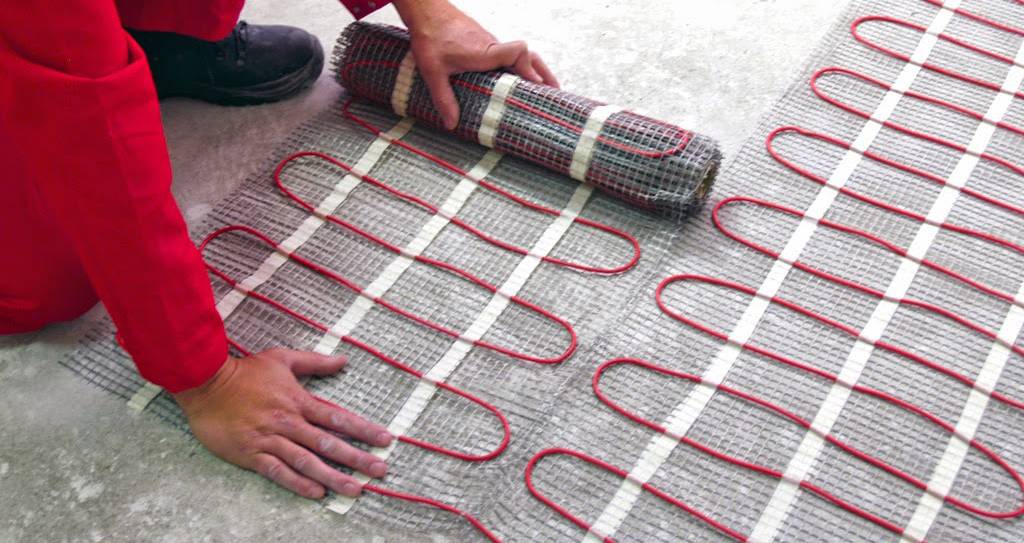

нагревательные маты, которые продаются в рулонах. Это тот же кабель, но заранее распределенный по ширине рулона в виде зигзагов.

Использование электрических систем считается более простым вариантом обогрева, поскольку резистивный кабель сам вырабатывает тепловую энергию. В этом его отличие от водяных систем, нуждающихся в присутствии заранее нагретого теплоносителя. Без него водяной теплый пол становится бесполезным трубопроводом.

Пленочные (инфракрасные) теплые полы можно использовать только в комнатах отдыха и предбанниках.

Применение подобных систем во влажных помещениях запрещено в сети встречаются утверждения, что пленку можно помещать в бетонную стяжку, или использовать во влажных помещениях при условии качественной гидроизоляции.

Однако, большинство производителей прямо указывает на невозможность такого способа применения.

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Большинство специалистов считает, что для бани годится только один вариант — водяной теплый пол. Все электрические конструкции, уложенные в стяжку или под финишное покрытие, опасны в плане поражения электротоком.

Баня относится к категории влажных (и частично мокрых) помещений, где использование подобных методов подогрева может создать серьезную опасность для пользователей. С некоторыми оговорками электрические или инфракрасные теплые полы могут быть использованы в комнатах отдыха, где нет источников воды и не установлены купели, отсутствуют бассейны и т. п.

При этом, для помывочных отделений допускается только монтаж водяных систем. Поскольку совместное использование электрического и водяного теплого пола нецелесообразно, обычно выбирают один, безопасный и практичный вариант — водяной теплый пол.

Особенности конструкции водяного

Водяной теплый пол — это трубопровод с теплоносителем, распределенный по всей площади помещения. Трубы укладывают на черновой пол, используя определенную геометрическую схему. Она нужна для равномерного обогрева всех точек поверхности.

Используют гибкую полиэтиленовую трубку диаметром 16-22 мм, которую выбирают в зависимости от размеров помещения. Трубку подключают к устройству распределения и регулировки режима работы — коллекторной группе с циркуляционным насосом и узлом смешивания.

Теплоноситель поступает в трубу, проходит цикл циркуляции и возвращается по обратной линии на подогрев. Температура в конечных точках трубопровода заметно отличается, что можно считать недостатком водяных систем подогрева.

Если помещение большое, используется не один длинный трубопровод, а несколько одинаковых отрезков, называемых петлями. Этот прием позволяет уменьшить падение температуры теплоносителя, выровнять степень нагрева поверхности пола и уменьшить нагрузку на котел.

Особенностью теплого пола является низкотемпературный режим функционирования. Для жилых помещений стандартным режимом нагрева считается диапазон 40-45 °С, но для бани степень нагрева можно немного увеличить.

Преимущества водяного

Водяной теплый пол — система обогрева, имеющая важные преимущества:

• безопасность. В качестве источника тепловой энергии используется теплоноситель, риск электрического пробоя полностью отсутствует;
• возможность тонкой регулировки температуры. Электрический теплый пол настраивается ступенчато, а режим нагрева водяных систем можно изменять буквально на 1 градус;
• высокая тепловая инерция. После отключения поверхность пола остывает не сразу.

Примечательно, что тепловую инерцию обычно относят к недостаткам теплого пола. Однако, если речь идет о бане, недостаток превращается в достоинство — остаточная тепловая энергия позволяет полу просохнуть и продлить срок службы строительных конструкций, деревянных элементов обустройства.

Электрический теплый пол в бане

Электрические полы для бани существуют двух типов:

• пленочные: обогрев помещения обеспечивается посредством установки инфракрасной пленки;
• с использованием электрического кабеля.

Пленочная технология является самым простым вариантом создания теплых полов. В специализированном магазине инфракрасная пленка продается в рулоне. Все, что необходимо сделать для монтажа – это приобрести материал необходимого размера и устелить им пол. Заливки в бетонный раствор такая пленка не требует.

Инфракрасная пленка прикрепляется к основанию с помощью скотча. Для усиления теплоотдачи применяется фольга. С целью снижения воздействия повышенной влажности на пленку используется специальный гидроизоляционный материал, которым укрывается размещенная на основании пленка.

Облицовывать такой пол лучше всего керамической плиткой. Профессиональные мастера рекомендуют на инфракрасную пленку укладывать бетонную стяжку. Это позволит создать более надежную конструкцию в соответствии с электробезопасностью.

Важно! Инфракрасная пленка не используется для деревянных полов. Натуральная древесина плохо проводит тепло

Такое покрытие не применяют в бане из бруса.

Как сделать пол в бане

Схема модуля теплого пола.

Перед монтажом пола в бане нужно выполнить некоторые подготовительные работы. К ним относятся изготовление фундамента под печку и дренажная система для удаления воды. На участке с песчаным грунтом достаточно выкопать поглощающую яму размерами 60х60 см и глубиной примерно в половину метра. На дно ее уложить щебень, битый кирпич, песок, гравий. Рядом лежащий грунт следует уплотнить и сделать небольшой уклон в сторону ямы. Сверху насыпать слой гравия и щебня. Около фундамента почву можно закрыть слоем глины.

Дерево — самый распространенный вариант, известный с давних времен. Если пол сделан с ошибками, то вскоре он начнет гнить и при этом издавать весьма неприятные запахи. Поэтому думать об антисептиках нужно еще до строительства пола. В качестве антисептического средства рекомендуется использовать специальную пропитку. Она создана для бани и содержит в своем составе очень малое количество химических веществ. Нельзя забывать и о проветривании бани после ее использования.

Можно соорудить приямок. Лучше всего его делать на глинистом грунте. Размеры его небольшие, достаточно 30х30 см. Глубина может быть такая же. Через фундамент или под ним пропускается труба, имеющая уклон в сторону ямы для сбора стоков. Эту трубу можно оборудовать гидрозатвором, не пропускающим запахи в помещение бани. На грунт насыпается слой гравия толщиной примерно 15 см. Он уплотняется и заливается бетоном толщиной 5 см.

Плюсы и минусы

Достоинства:

• простота и скорость монтажа;
• несложный пирог отопления;
• демократичная стоимость;
• большой выбор моделей;
• отсутствие промерзания труб в бане.

Минусы:

• низкая ремонтопригодность;
• возможность пересушивания воздуха в помещении;
• невозможность вертикального зонирования по температуре;
• плохая совместимость с деревом.

По отзывам пользователей, система имеет как плюсы, так и минусы. Они зависят от модели и производителя. Но есть и общие. Достоинства:

• незначительные трудовые затраты;
• возможность самостоятельного монтажа;
• быстрый нагрев;
• комфорт в банном помещении;
• безопасность.

Минусы:

• плохо клеится самоклеющаяся поверхность;
• энергопотребление.
