Устройство и принцип действия торфяного биотуалета
Схема строения биотуалета.
Перед тем как построить биотуалет своими руками, необходимо разобраться в его конструкции и принципе действия. Самым простым в исполнении является туалет, состоящий из таких элементов:
- стульчака, в качестве которого можно использовать обычное сидение для туалета;
- емкости для торфа;
- резервуара для сбора и переработки отходов (например, ведра).
Он отлично подойдет для установки в жилом помещении, так как не занимает много места, а крышка сиденья предотвратит распространение неприятного запаха по дому. Пример уличного торфяного туалета представлен. Принцип действия как первого, так и второго варианта заключается в следующем. Отходы попадают в емкость с торфом, а сверху присыпаются еще одним слоем торфа. По мере заполнения резервуара, его очищают, высыпая содержимое в заранее подготовленное место (например, в яму), а сверху все дополнительно присыпают торфом. Подобная технология утилизации убережет ваш участок от неприятного запаха и многих связанных с ним проблем.
Более дешевыми и не менее эффективными являются торфяные (компостирующие) туалеты, у которых для переработки отходов используется торф. Они обладают всеми преимуществами биологических туалетов и избавлены от недостатков остальных видов. Торфяной биотуалет можно приобрести в специализированном магазине или с легкостью сделать своими руками.
В качестве активного вещества можно использовать не чистый торф, а его смесь с древесными опилками в соотношении 1 к 1. Единственным условием эффективной работы подобной системы утилизации является сухость применяемого торфа. Поэтому для его хранения нужно подыскать специальную тару, предотвращающую его намокание. Обычно такую емкость размещают возле места установки биотуалета.
Какой торфяной туалет лучше выбрать?
На какие характеристики важно обратить внимание, покупая
торфяной биотуалет:
размеры. Он должен «вписаться» туда, куда предполагается его
установить
Особое внимание нужно уделить высоте унитаза. В переносных моделях
она гораздо меньше привычной высоты стационарного унитаза;
объем нижнего контейнера. Он определит интенсивность
использования и частоту опорожнения. Зависит от числа пользователей и период
пользования туалетом;
Совет. Не стоит покупать большой бак, если пользуется 1-2
человека. Отходы не могут долго находится в баке, его нужно будет очищать
полупустым.
индикатор заполнения. Его наличие поможет вовремя очистить
контейнер;
допустимая нагрузка на сидение (стульчак). Определяется
прочностью материала, из которого изготовлена конструкция туалета, а также
весом самого крупного из пользователей.
Производители торфяных туалетов
Отечественные пользователи успели оценить немало моделей
торфяных туалетов различных производителей. Судя по отзывам, наиболее
комфортное использование обеспечивают:
Компакт ЕКО. Россия
Ekomatic L&T. Финляндия
Piteco. Россия
Mulltoa. Швеция
Biolan. Россия
Цена торфяного биотуалета на отечественном рынке стартует со
170 $ и может достигать 2,5 тыс. (характерно для электрического торфяного
биотуалета).
К слову сказать, не стоит экономить на приобретении
торфяного биотуалета. Ведь это покупка, которая прослужит не одно десятилетие.
Поэтому в битве цена-качество, отдайте пальму первенства качеству и надежности
эксплуатации торфотуалета.
Как сделать санузел над ямой
Снизу сооружаю короб по инструкции самого простого варианта. Под коробом выкапывают яму, дно выполняют под наклоном в двадцать пять градусов. Параметры ямы: длина от двух метров, ширина от одного метра. Дно ямы заливают бетоном, стены выкладывают из кирпича.
Внимание! Под конструкцией унитаза с непрерывным действием выкапывают яму с дном, имеющим наклон. Стена, граничащая с улицей, должна иметь пару отверстий, расположенных одно над другим
Размеры отверстий такие, чтобы вынимать легко компост снизу, а через верхнее отверстие наполнять торфом емкость. Данные отверстия можно организовать ступенчато
Стена, граничащая с улицей, должна иметь пару отверстий, расположенных одно над другим. Размеры отверстий такие, чтобы вынимать легко компост снизу, а через верхнее отверстие наполнять торфом емкость. Данные отверстия можно организовать ступенчато.
Все детали обрабатывают при помощи битума, чтобы обеспечить гидроизоляцию. В одной стене устраивают ящик из металла, к нему присоединяют сваркой трубы, чтобы сделать вентиляцию. Система вентиляции необходима, чтобы организовывать поступление кислорода к микроорганизмам, размножающимся в торфе, также, чтобы лишняя влага испарялась наружу. Вентиляционные трубопрокаты должны устанавливаться строго вертикально, на участке соединений трубы и конструкции натягивают сетку для защиты от насекомых. На дно кладут слой торфа, либо земли толщиной до 15 сантиметров.
Туалетом можно пользоваться зимой, он не успевает переполняться, поэтому не придется вынимать замерзший компост. В яме создаются комфортные условия для создания удобрения. Температура внутри может достигать пятидесяти градусов, что способствует гибели вредных микробов. Также в туалете поддерживается влажность, присутствие кислорода, мочевина, что способствует быстрому созреванию компоста.
При утеплении бочки с помощью пенофола процесс расщепления отходов будет проходить в холодный период времени. Если под пенофолом проложить нагреватель пленочного типа, то процесс ускорится летом и продолжится зимой.
Плюсы и минусы
Начинать разбор надо с положительных и отрицательных характеристик торфяного туалета. К достоинствам можно отнести:
- Стопроцентная экологичность. Торфяная смесь перерабатывает нечистоты в удобрение.
- Высокая гигиеничность процесса утилизации. Сам процесс производится на сухую без использования воды.
- Полное отсутствие водоснабжения и канализации.
- Торфяной туалет является устройством без запаха и откачки.
- Есть в модельном ряду компактные приспособления, которые являются мобильными. Они небольших размеров, легкие, поэтому легко перемещаются в любую точку на территории дачного участка. Такие установки часто берут с собой автопутешественники.
- Это универсальные установки, которые могут быть использованы как внутри дома, так и за его пределами с установкой в уличных туалетах.
- Очень простое обслуживание.
- Невысокая цена, потому что основная масса изделий изготавливается из пластика.
Если говорить о недостатках торфяных туалетов, то, в принципе, он один. Это невозможность его использовать при минусовых температурах. Все дело в том, что торфяная масса с влажностью при снижении температуры замерзает. Процессы переработки останавливаются, накопившая масса превращается в глыбу льда, от которой избавиться очень сложно. Поэтому зимой таким уличным туалетом не пользуются.
Вид сзади
Биотуалеты Separett Villa 9011
Компостные биотуалеты Separett Villa удобны и просты
Существует несколько видов биотуалетов, по отзывам покупателей, наибольшей популярностью пользуются финские модели. Среди них выделяется биотуалет Separett Villa 9011, который является безводным компостирующим биотуалетом, представляющим практичность и удобство в применении.
Его давно оценили владельцы частных загородных коттеджей, дач, а также пользуются им и в сельских домах. Корпус Сепаретт Вилла изготовлен из такого пластика, который выдерживает морозы, что позволяет пользоваться им при низкой температуре.
Для функционирования биотуалета Separett Villa 9011 не надо подключать канализацию и водоснабжение, не требуется использовать расходные материалы, такие как торф с опилками, расщепители.
В корпусе данной модели находится чаша с двумя отделениями, предназначенными для экскрементов твердого и жидкого состояния. В положении сидя шторка у чаши открывается, и моча попадает в отделение спереди, потом по шлангу выводится наружу. Твердые фекалии попадают в контейнер с вытяжкой, где находится вентилятор с вентиляционным отверстием.
Полезный совет: для подключения вентилятора требуется наличие электрической розетки.
Нечистоты высушиваются вентилятором, при этом происходит удаление неприятного запаха от отходов. Опорожнение заполненного контейнера облегчается использованием биоразлагающихся мешков, куда добавляют немного обычной почвы и воду, затем оставляют с зимы до весны.
К тому времени удобрение для подкормки будет готово. Результатом разложения естественных отходов получается органическое удобрение для дачного участка.
Устройство дренажной системы
Бочку для сбора нужно использовать с открытой (срезанной) верхней крышкой. Внутрь неё вложите мешок из геотекстиля, а затем засыпьте смесью песка и мелкого гранитного щебня, вермикулитом, керамзитом — любым несжимаемым материалом с высокой гигроскопичностью. Засыпать нужно до такого уровня, чтобы поставленная емкость накопителя была ниже горловины бочки на 150–200 мм.

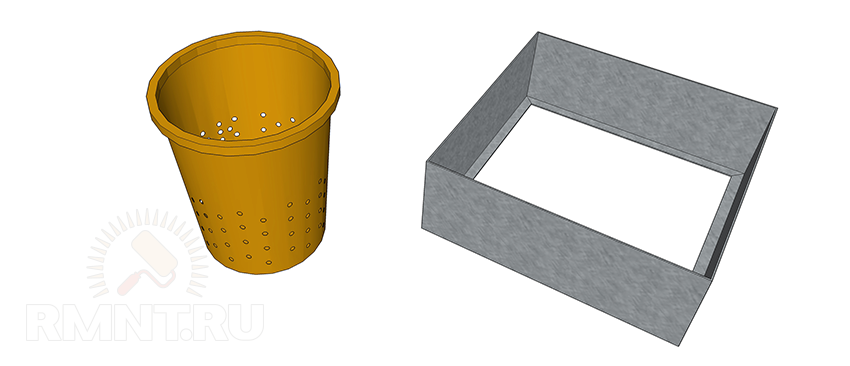

Ёмкости нужно предварительно подготовить. В нижней половине стенок внешнего сборника изготавливаем 10 мм отверстия через 7–10 мм в общем количестве 20–25 шт., и те же манипуляции проводим с дном.
Меряем размеры бортика в верхней части контейнера и по этому профилю сгибаем лист 1,2 мм оцинкованного железа, формируя прямоугольный кожух высотой около 150 мм. В нижней его части подрезаем рёбра на 10–15 мм, каждое загибаем внутрь, образуя по периметру бортик, на который внутренний контейнер может опереться. Скрепляем кожух заклёпками, ими же фиксируем его к пластиковому бортику наружного накопителя так, чтобы края загнутого металла не сокращали просвет между пластиковыми бортами.

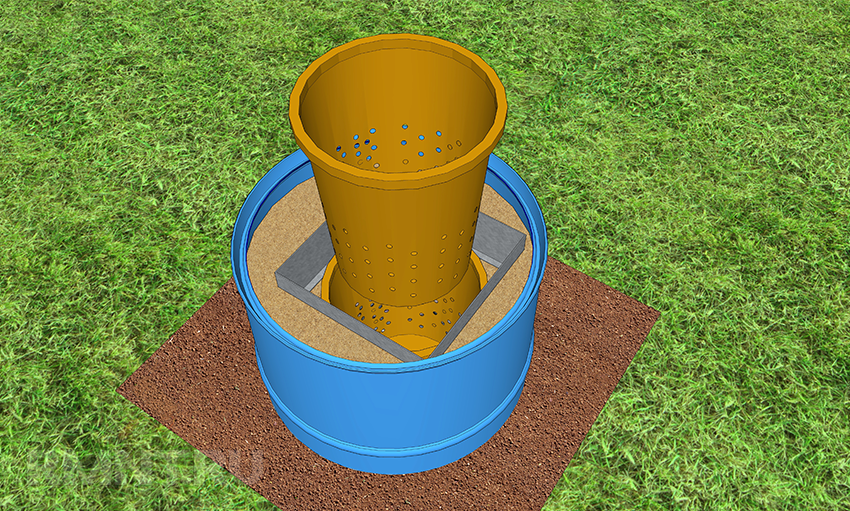

Устанавливаем контейнер с кожухом, верх выравниваем на 2–3 см ниже закрытой крышки бочки. Подвигаем его ближе к переднему краю, примерно в 50–70 мм от стенки. Обсыпаем приёмник со всех сторон песком, чтобы борт кожуха выступал на 30–50 мм, а слой песка от поверхности до первых отверстий в накопителе был не менее 30 см. Слегка уплотняем и проливаем песок небольшим количеством воды. Второй контейнер без усилия можно вставить в первый, а внутрь вложить:
- сменные мешки из геотекстиля, которые будут меняться при каждом опорожнении накопителя;
- футляр из сетки-нержавейки с ячейкой 0,4–0,75, которая легко промывается водой из шланга.
Этот элемент не обязательный, но он очень упрощает удаление отходов, особенно в экстренном порядке. Если считаете это излишеством, помните, что внутренний контейнер с «корзиной» сверлится как и внешний — редкими крупными отверстиями до середины высоты. В случае же отсутствия первичного фильтра эти отверстия более частые и имеют диаметр не более 1,5–2 мм.
Как сделать санузел над ямой
Снизу сооружаю короб по инструкции самого простого варианта. Под коробом выкапывают яму, дно выполняют под наклоном в двадцать пять градусов. Параметры ямы: длина от двух метров, ширина от одного метра. Дно ямы заливают бетоном, стены выкладывают из кирпича.
Внимание! Под конструкцией унитаза с непрерывным действием выкапывают яму с дном, имеющим наклон. Стена, граничащая с улицей, должна иметь пару отверстий, расположенных одно над другим
Размеры отверстий такие, чтобы вынимать легко компост снизу, а через верхнее отверстие наполнять торфом емкость. Данные отверстия можно организовать ступенчато
Стена, граничащая с улицей, должна иметь пару отверстий, расположенных одно над другим. Размеры отверстий такие, чтобы вынимать легко компост снизу, а через верхнее отверстие наполнять торфом емкость. Данные отверстия можно организовать ступенчато.
Все детали обрабатывают при помощи битума, чтобы обеспечить гидроизоляцию. В одной стене устраивают ящик из металла, к нему присоединяют сваркой трубы, чтобы сделать вентиляцию. Система вентиляции необходима, чтобы организовывать поступление кислорода к микроорганизмам, размножающимся в торфе, также, чтобы лишняя влага испарялась наружу. Вентиляционные трубопрокаты должны устанавливаться строго вертикально, на участке соединений трубы и конструкции натягивают сетку для защиты от насекомых. На дно кладут слой торфа, либо земли толщиной до 15 сантиметров.
Туалетом можно пользоваться зимой, он не успевает переполняться, поэтому не придется вынимать замерзший компост. В яме создаются комфортные условия для создания удобрения. Температура внутри может достигать пятидесяти градусов, что способствует гибели вредных микробов. Также в туалете поддерживается влажность, присутствие кислорода, мочевина, что способствует быстрому созреванию компоста.
При утеплении бочки с помощью пенофола процесс расщепления отходов будет проходить в холодный период времени. Если под пенофолом проложить нагреватель пленочного типа, то процесс ускорится летом и продолжится зимой.
Почему именно торфяной биотуалет?
Преимущества торфяных туалетов:
- переработка отходов производится без применения химических веществ, поэтому для дачи это идеальный вариант;
- туалет имеет компактные размеры, немного превышающие обычный унитаз и его удобно размещать в любых подсобных помещениях дачи;
- торф прекрасно поглощает запахи, поэтому в помещении, где будет расположен такой биотуалет, не появится характерного неприятного амбре;
- торфяной биотуалет не требует подключения к водопроводу, канализации и только некоторые модели работают с помощью электричества;
- стоимость наполнителей (торф и опилки) невысока;
- нет необходимости часто опорожнять бак с отходами, ведь объёма контейнера хватает, как правило, на полгода — год использования.
Единственной сложностью может стать необходимость в вентиляционном отверстии. Чтобы гарантировать отсутствие запахов многие туалеты имеют систему вентиляции.
Принцип функционирования туалетов на торфяных компонентах
В качестве наполнителя для биотуалета используется обычный торф. Активное вещество в форме торфяного наполнителя обладает превосходной абсорбцией. Оно способно поглощать большое количество отходов. Причем эта способность выражена в конкретных пропорциях — всего один килограмм торфа беспрепятственно поглощает 10 литров отходов!
В процессе переработки жидких отходов с участием торфа образуется полезный для плодородия грунта компост. Такое домашнее производство компоста очень актуально для дачников, тем более что при этом почти полностью устраняется запах от продуктов переработки и сохраняются полезные компоненты.
Внешне финский торфяной туалет для дачи напоминает обычный унитаз, правда, его форматы могут произвольными. Так же и габариты биотуалета тоже существуют разные.
Вентиляция биотуалета

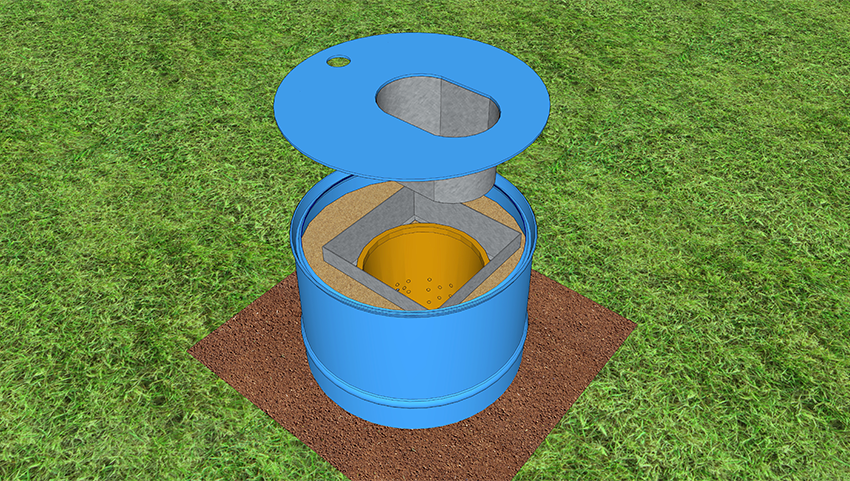

Сперва подготовим крышку: начертим с изнанки овальный профиль сливного отверстия, аккурат под имеющийся стульчак. Разделите полученный эллипс на 8-10 секторов и сделайте надрезы болгаркой , отгибая лепестки вовнутрь. Сверните в петлю 150 мм ленту оцинкованного железа и закрепите полученную гильзу внутри сливного отверстия.
В противоположной части крышки нужно проделать круглое отверстие поменьше и закрепить в нем фитинг под 50 мм дренажную трубу. Это может быть резьбовая обсадка, либо обычная компенсационная муфта, посаженная на термоклей.
Вентиляционный отвод выносится прямой трубой через кровлю на уровень в 1,5 метра над коньком здания или выше. Никаких дефлекторов и вакуумных клапанов здесь ставить не нужно. Получается, что при закрытой крышке воздух внутри просто не может пойти иным путём, кроме как через вентиляционный канал под воздействием тяги. Остаётся только установить по центру несколько кирпичей, чтобы они не давали крышке прогибаться под весом сидящего человека.
Общие сведения
Принцип работы стандартоного биотуалета
Самодельный биотуалет работает по принципу естественной утилизации фекальных масс, для этого он строится по специальному принципу и индивидуальной технологии. Для ускорения и улучшения процесса переработки естественным путем применяют вещества органического происхождения в виде опилок либо торфа.
Также для помощи в утилизации создают искусственно микрофлору внутри устройства, добавляют биоэнзимы, это вещества, которые образуются в результате жизнедеятельности особых бактерий.
Конструкция бывает с домиком или без домика. Самый простой вариант — это установка биотуалета на открытом воздухе.
Место для установки биотуалета должно быть тщательно подобрано. Для устройства подойдет укромное место, оно должно быть без сквозняков и защищать от воздействия УФ –лучей. Таким образом, условия будут приближены к домашним. Для него не нужно делать сливную яму, поэтому процесс загрязнения грунта и подземных вод исключен. Если знать правила установки биотуалета, чтобы полностью исключить запахи, то можно оборудовать место в доме, оснастив туалет вентиляцией и дренажной системой.
Разложившиеся массы состоят из органических веществ и полезны для растений. На даче этим компостом можно удобрять грядки.
Подобные биоконструкции сегодня можно встретить в автобусах, выполняющие дальние рейсы. В поездах, самолетах применяют туалеты, устроенные по такому же принципу.
Кроме биотуалетов, работающих с помощью торфа, существуют биотуалеты, основанные на переработке фекалий с помощью химических веществ.
Устройство биотуалета
Со стороны дачный биотуалет похож на обычный, применяемый в доме. Представляет собой сиденье с контейнером для фекалий, в нем происходит процесс утилизации. Внизу туалета оборудуется выдвигающийся поддон, вверху находится торф.
Туалет оборудуется вентиляционной системой, которая предотвращает появление запахов, а поступающий кислород необходим для работы бактерий.
Небольшие биотуалеты справляются без дренажной системы, иногда требуется установка шланга для отвода избыточной влаги. Это необходимо, чтобы не погубить микроорганизмы, иначе отходы могут забродить вместо образования компоста.
Правила постройки сиденья для туалета
Для биотуалета понадобится сиденье, оснащенное емкостью для сбора фекалий. Для этого необходимо приобрести емкость объемом в двадцать литров, материал емкости не должен подвергаться коррозии. Подойдет емкость, имеющая форму ведра.
Также должна быть заготовка квадратного бруска, размером пять на пять сантиметров, фанеры либо ДСП, имеющие толщину в полтора сантиметра. Из инструментов — лобзик электрический, рулетка, шуруповерт и молоток.
Готовые детали собирают в коробку. К более короткой стороне конструкции вкручивают ножки. Ножки должны отходить от края на пять сантиметров.
Далее к конструкции добавляют стенки, образуется коробка с прямыми углами. К задней стенке сверху прикручивают планку. На нее прикручиваются петли для навешивания крышки. Чтобы точно прикрепить петли, необходимо отметить места крепления с помощью шила. Для этого надо приставить крышку к планке.
В этой крышке необходимо сделать отверстие под ведро, чтобы вырезать дырку нужного диаметра, ведро вверх дном ставят на крышку и обводят по периметру карандашом или ручкой. С помощью лобзика вырезают по нарисованной линии отверстие. Края деревянной крышки необходимо отшлифовать.
Преимущества и недостатки
Этот вид туалета обладает рядом достоинств:
- Он обладает мобильностью. Поскольку нет необходимости в использовании канализации и в водяном сливе, установить такой туалет можно почти в любом необходимом месте.
- Дешевизна установки и использования. Пакеты с торфом для заправки имеются в продаже. Для небольшой семьи одного такого пакета может хватить на год.
- В процессе эксплуатации не образуется неприятный запах. Это связано с дезодорирующей способностью торфа.
- Есть возможность использовать такой туалет не только для дачи, но и во многих случаях, где важна его мобильность. Одним из примеров может быть ситуация, когда в доме производится ремонт и канализация временно отключена. В этом случае торфяной туалет может быть одним из способов решения проблемы.
- Расходный материал (торф) не наносит вреда окружающей среде.
Торф натуральный материал, который можно впоследствии использовать для удобрения огородаИсточник agbz.ru Переработка отходов для образования компоста, который можно затем использовать в качестве удобрения.
Однако им присущи некоторые недостатки:
- При эксплуатации туалета необходимо обеспечить вентиляцию и отвод жидкости.
- При эксплуатации в течение зимнего периода могут возникнуть проблемы. Например, торф при низкой температуре может замёрзнуть.
- Торфяной туалет – достаточно мобильный вариант, однако портативный биотуалет имеет ещё более компактные размеры.
Портативный биотуалет более мобильный вариант, который можно брать с собой в дорогуИсточник rosanneglass.co
Основные факторы, влияющие на работу торфяного туалета
Поскольку процесс образования компоста протекает благодаря жизнедеятельности бактерий, на его протекание влияют определенные биологические факторы.
- Наличие кислорода обеспечивает вентиляция. С ее помощью также удаляются неприятные запахи. Стоит отметить также, что интенсивность запаха намного ниже, если создан оптимальный режим процесса компостирования.
- Влажность, которая содержится в экскрементах и моче является избыточной, поэтому попадание дополнительной жидкости в компостирующий туалет недопустимо. Излишек влажности может снижаться различными способами:
— вентилированием,
— обустройством испарительных камер (применимо для крупных емкостей),
— разделением потоков (некоторые покупные эко-туалеты для дачи имеют отдельный отвод жидкой составляющей, оставляя для образования компоста только твердые отходы),
— использованием наполнителей (кроме торфа в этом качестве используются опилки, стружка, кокосовое волокно, зола, известь, смешанная с грунтом и пр.).
Высокая температура способствует сокращению времени разложения отходов, поэтому в покупных конструкциях часто имеется термометр для контроля. Им же часто оборудуют крупные компостирующие биотуалеты непрерывного действия, контролировать работу которых сложно из-за большого объема накопителя.
Особенности конструкции биотуалетов
Торфяной биотулает для дачи представляет собой конструкцию, состоящую из двух емкостей: первая накапливает отходы, а вторая благодаря реагенту перерабатывает органику. Объем нижнего рабочего бака может варьироваться в пределах 44- 230 литров.
Схема: конструкция торфяного туалета
Основными конструктивными элементами компостирующего устройства выступают:
- стульчак – деревянный короб;
- рабочая емкость – пластиковый контейнер;
- емкость для загрузки торфа – контейнер из пластика или металла;
- компостная яма в земле.
После попадания в рабочую емкость отходы присыпаются торфяной смесью, подачу которой обеспечивает вращающийся дозатор, размещенный в верхней части устройства. Жидкие отходы постепенно впитываются в торф и частично испаряются через вентиляционную трубу, а непереработанная их часть выводится через дренажный шланг в компостную яму.
Лучший туалет для дачи — это торфяной биотуалет.
Надежные и долговечные торфяные туалеты Ekomatic и Biolan произведен в Финляндии. Корпус, изготовленный из прочного морозостойкого пластика, и торфяной дозатор соответствуют высокому качеству европейских стандартов . Таким чудо-туалетом не стыдно похвастаться перед соседями!
Финские туалеты полностью автономны и не требуют подключения воды, электричества или установку дорогостоящего септика.
Туалет на даче легко установить: процесс установки заключается в присоединении отводной трубки, крепежа вентиляционной трубы и засыпки торфа. Туалет полностью готов к работе! К тому же туалет можно использовать в качестве компостера.
Правильная установка компостного туалета и использование торфяной смеси гарантирует отсутствие запахов и мух, как в Вашем обычном туалете!
Простота в обслуживании: освобождать торфяной туалет Ekomatic 110 надо по необходимости, обычно это происходит 1 раз в году (для семьи из 3-4 х человек проживающих на даче в выходные).
Кроме того, в результате использования торфяного биотуалета получается высококачественное экологически чистое удобрение. Мы рекомендуем дать компосту дозреть в течении 1 года в компостере, после чего его можно использовать.
Компостный туалет Ekomatic, произведенный в Финляндии, окупается быстро. Ведь в отличии от других туалетов он не требует дорогостоящих материалов для обслуживания, электричества и водопровода. Производитель рекомендует для заправки использовать обычный торф в смеси с опилками. Срок службы туалета более 30 лет.
Выгодно покупать сейчас! Из-за изменений курса Евро, цена в рублях постоянно растет, однако пока мы держим цены и Вы можете выбрать дополнительную скидку или подарок.
Бытовые удобства мало замечаешь и воспринимаешь их как само собой разумеющееся, пока они есть. И начинаешь остро чувствовать нехватку, когда попадаешь в ситуацию, где нет обычных признаков комфорта.
Конечно, необходимость наличия воды и более привычного для горожанина туалета, чем дворовый деревенский, мы осознали раньше, чем окончательно переехали в деревню. Профессиональный строительный опыт говорит о том, что первая работа на объекте — это подвод воды и устройство туалета.
Компостирующий туалет
Я уже писала, как мы выбирали туалет для своего дома, теперь хочу рассказать более подробно о том типе, который мы в результате выбрали.
