Как установить трап для душа в полу под плитку

Разновидности конструкций

Сливные трапы представлены в широком ассортименте: модели отличаются размерами, формой, диаметром отверстия, комплектацией.  По конструкции все они делятся на три типа: точечный, пристенный и линейный.

Точечный

Точечный трап является самым компактным по сравнению с другими видами – его размер обычно не превышает 15х15 см. Пропускная способность в среднем составляет 20-25 л в минуту. Наиболее востребованными считаются квадратные и прямоугольные модели, по форме плитки, способные гармонично вписаться в облицовку пола, но в продаже есть и круглые трапы. Отличительной особенностью точечных трапов является возможность их монтажа в любом месте ванной, главное – обеспечить равномерный уклон пола со всех сторон по направлению к сливу.

Комплектность: корпус трапа, верхняя декоративная решетка, механический гидрозатвор, металлическая сетка

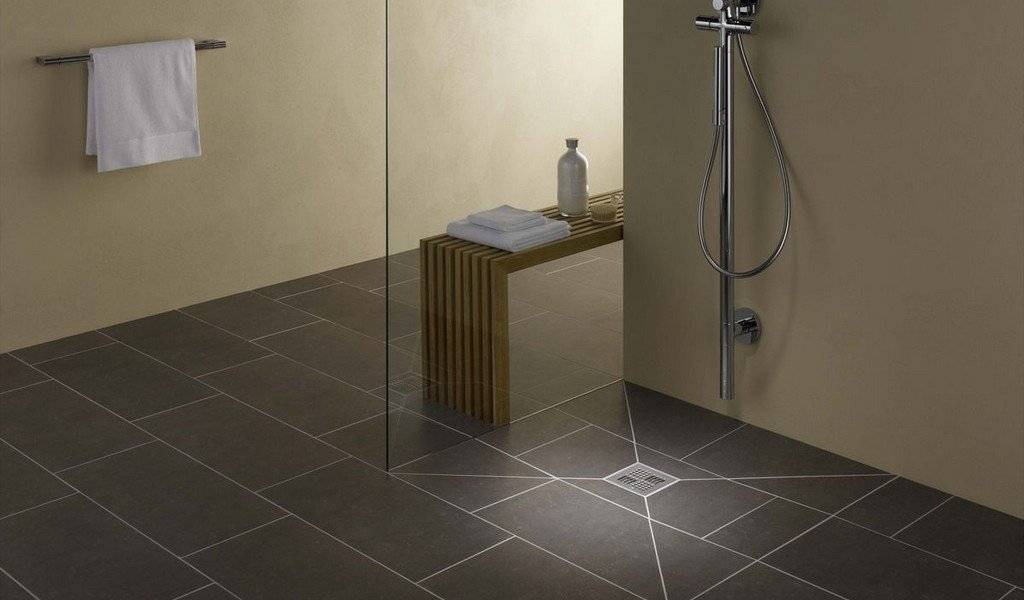

Сливной трап точечный

Пристенный

Трап данного типа является наименее заметным, поскольку монтируется он с выпуском в стену. Решетка находится на стыке стены и пола и не нарушает рисунок плитки. Здесь уклон должен быть в одну сторону по направлению к решетке, угол наклона – около 2 градусов. Пристенные модели дороже традиционных трапов, так как отличаются высокой пропускной способностью – до 40 л в минуту. Из-за особенностей конструкции, установить такой трап можно лишь при первоначальном обустройстве помещения либо при капитальном ремонте, хотя непосредственно сам монтаж имеет простую технологию.

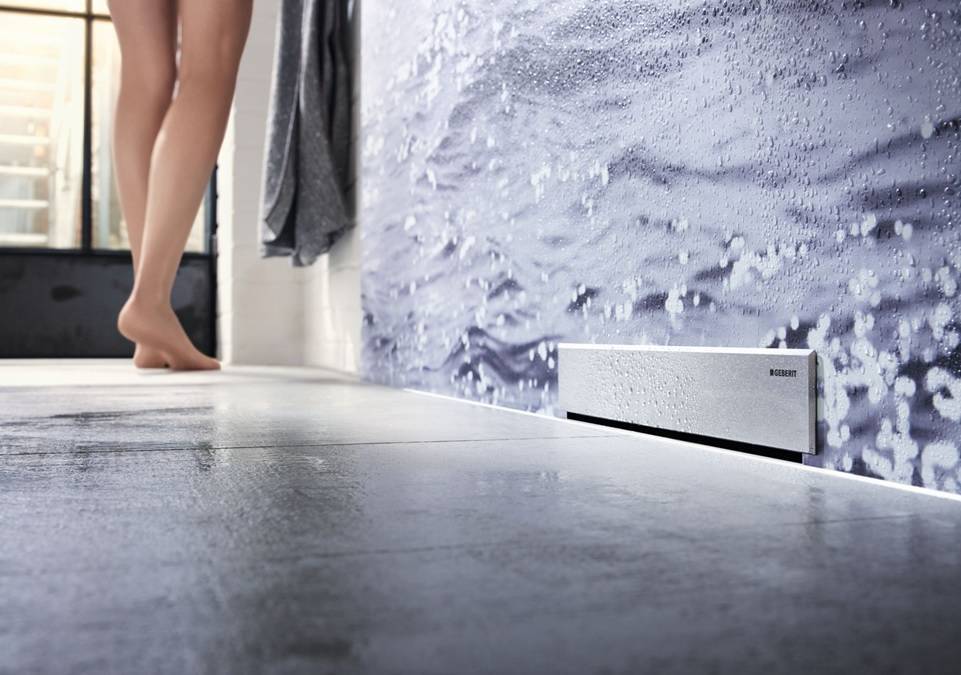

Geberit Duofix пристенный душевой трап

Линейный

Линейный трап, обладающий вытянутой прямоугольной формой, также называют дренажным каналом или душевым лотком. От традиционных моделей они отличаются не только внешним видом, но и своим устройством, хотя функции выполняют те же самые. Водозаборная часть выполнена в виде узкого канала, длина которого варьируется в пределах 30-120 см. Сверху конструкция закрывается декоративной решеткой, а подключение к канализации осуществляется по горизонтальной линии с небольшим уклоном, что является идеальным вариантом при недостатке пространства в полу, то есть, в квартирах.

Трап линейный 105 см для плитки толщиной 5-7 мм

Монтируют их вдоль стен по ширине либо по длине душевой кабины, в отдельных случаях допускается монтаж у входной зоны. Уклон пола обеспечивают в одну сторону — к трапу. Основным преимуществом таких моделей считается их высокая пропускная способность (до 60 л в минуту) и большая площадь сбора воды. По этой причине линейные трапы являются лучшим решением для кабин с тропическим и ливневым душем, где объем подачи воды довольно значительный.

У линейных трапов большая пропускная способность

Что касается внешнего вида: узкая декоративная решетка гармонично вписывается в облицовку пола и почти не привлекает внимания. Многие производители предлагают модели со специальными накладками, которые можно облицовывать той же плиткой или мозаикой, что и пол, а для слива остаются узкие и практически незаметные щели по обе стороны накладки. Материал, из которого изготавливаются решетки, легко очищается от мыльного налета и других загрязнений, не тускнеет, не стирается, сохраняет привлекательный вид на протяжении всего срока эксплуатации.

Линейный трап-невидимка

Порядок работ при монтаже душевой без поддона своими руками

Если вы не знаете, как сделать душевую кабину без поддона самостоятельно, нижеприведенная инструкция поможет вам.

Для того чтобы сделать душевую кабину своими руками без поддона, необходимо учесть уклон труб и самого пола к канализации не менее чем на 1 градус. На очищенное и подготовленное бетонное основание необходимо нанести слой гидроизоляционной мастики. При этом необходимо поднять уровень нанесения средства от пола по стенам на высоту не менее чем 25 см. Это позволит обеспечить дополнительную изоляцию стяжки от влаги.

Теперь в намеченном месте монтируем т рап или лоток. Для этого необходимо сначала смонтировать трап и его опоры строго по инструкции. Все коммуникации (сифон, трап, трубы) соединить между собой в одну конструкцию и протестировать отвод воды путем заливания жидкости в трап. После того как система отвода воды смонтирована, решетку трапа лучше заклеить самоклеящейся пленкой во избежание попадания в нее строительной грязи и мусора.

На открытые места пола желательно уложить слой пенопластовых (пенополистироловых) пластин, толщиной не менее 4 см. Такой материал будет играть роль утепляющей и амортизирующей прокладки.

Уровень наклона пенопласта к месту слива постоянно контролируем при помощи строительного уровня. Оставшиеся щели между коммуникациями и пенопластом засыпаем песчано-водяной смесью. Тщательно трамбуем, выравнивая уровень пенопласта и песка. Такую конструкцию оставляем до затвердения на 3-4 дня.

Важно. при монтаже трапа постоянно следите за уклоном трубы в сторону канализационного стока. Этап второй: гидроизоляция душевой без поддона

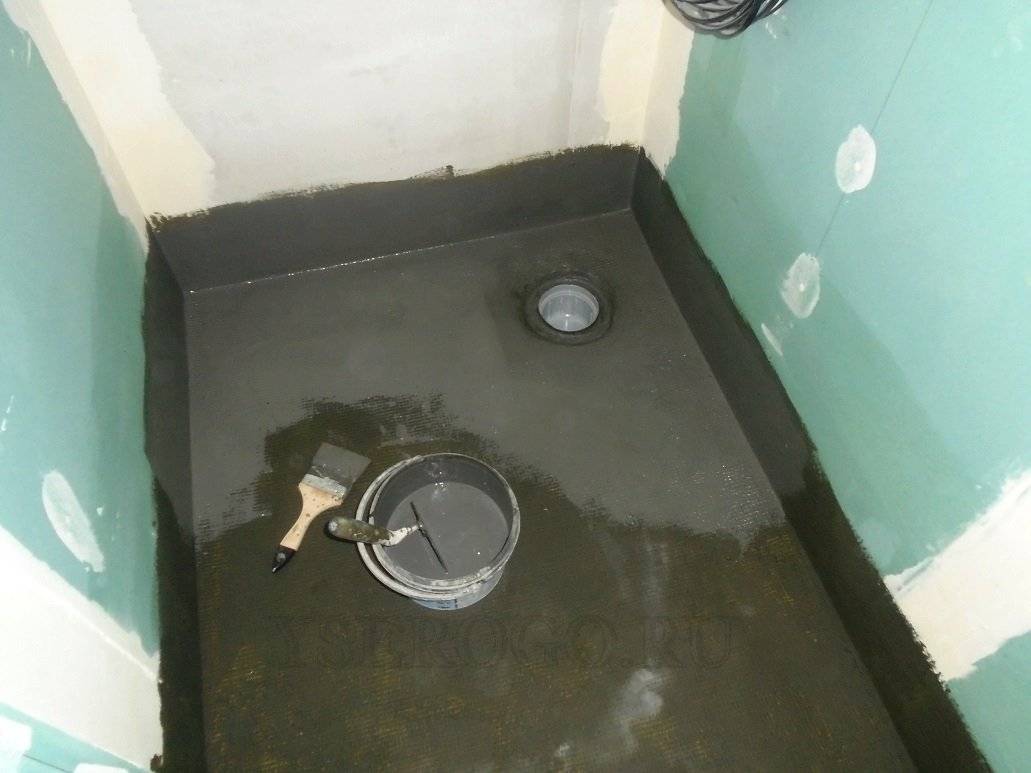

Этап второй: гидроизоляция душевой без поддона

Перед тем как сделать душевую без поддона окончательно привлекательной, необходимо обеспечить её абсолютную герметизацию. Это позволит обеспечить возможного подтопления соседей снизу.

Для осуществления герметизации в душевой, нужно уложенные ранее плиты полистирола еще раз обработать герметизирующей мастикой. И снова захватить участок стен от пола вверх.

На нанесенный слой средства укладываем сплошной лист гидроизоляционного материала (стекловолокно или рубероид). Его края должны заходить на стены от пола на высоту не менее 25 см.

Важно. при монтаже гидроизоляционного материала по углам ни в коем случае не режьте пленку. Лучше просто загнуть гидроизоляцию по углам и хорошо прижать

Можно посадить на клей. В противном случае разрезы со временем начнут пропускать воду, что приведет к последующему разрушению всей конструкции

Лучше просто загнуть гидроизоляцию по углам и хорошо прижать. Можно посадить на клей. В противном случае разрезы со временем начнут пропускать воду, что приведет к последующему разрушению всей конструкции.

Этап три: бетонная стяжка и чистовая отделка душевой

Наполовину смонтированный пол еще раз покрываем бетонной стяжкой толщиной около 4 см. Не забываем учитывать уклон пола в сторону трапа. Рекомендуется на бетонную стяжку уложить планки, предназначенные для швов плитки. Это позволит бетонному полу хорошо реагировать на температурные перепады и при этом не растрескиваться.

Осталось отделать пол и стены душевой керамической плиткой или мозаикой. Все швы тщательно закрываем гидроизоляционным средством (пленкой или силиконом).

Теперь осталось установить ограждение душевой без поддона. Каким оно будет, решать вам. Как варианты можно использовать:

Кирпичную или шлакоблочную перегородку, отделанную кафелем или мозаикой;

Стеклянные дверцы. установленные под прямым углом или имеющие округлую форму.

При этом стоит знать, что сегодня достаточно большое количество компаний выпускает самые разнообразные варианты стенок для душевой без поддона. Как правило, это усиленное стекло толщиной от 6 до 12 мм, которое не оставляет разводов, потеков и пятен. Кроме того, такие стенки могут быть выполнены в прозрачном, светлом, темном или матовом варианте.

В качестве лейки можно использовать любую современную конструкцию на свой выбор. Удачных вам работ и приятных водных процедур!

Гидроизоляция

Как я уже писал в статье по гидроизоляции душа, очень желательно выдержать залитый поддон хотя-бы пару недель. При полусухом методе финишной стяжки срок можно сократить. Это утверждение не аксиома, а всего лишь логика: зачастую трещины на стяжке появляются не в первые дни после заливки.

С другой стороны, если гидроизоляция достаточно эластичная после высыхания, то волосяные трещины в основании ей не повредят.

В любом случае нужно выбирать обмазочную гидроизоляцию, которая имеет способность растягиваться. Существует масса дешевых составов, которые не обладают эластичностью от слова совсем. Такой слой даст трещину вместе с основанием — подобные составы лучше не использовать.

Обязательна для использования армирующая лента для углов, а также очень рекомендую на дно настелить фасадную стеклосетку (между слоями). Стык фланца трапа со стяжкой также необходимо проклеить лентой – если ее нет в комплекте с трапом, то использовать ту же, что для углов.

При наличии на стяжке раковин и углублений, поддон можно прошпаклевать плиточным клеем. Это уменьшит расход гидроизоляции и исключит необработанные участки.

Что касается вопроса о высоте гидроизоляционного слоя: главное обеспечить “чашу” с краями 10-15 сантиметров, а выше — по желанию и финансам.

Стяжка

Стяжку лучше формировать изначально с требуемым уклоном, чтобы обойтись минимальным слоем плиточного клея.

Если уклон формировать раствором под плиткой по ровному основанию, то крайние ряды будут укладываться на толстый слой, и к клею придется примешивать крупнозернистый песок. В результате напольное покрытие все равно поведет, а о качественной гидроизоляции не будет и речи.

Вывести уклоны и ровные грани конверта по направлению к трапу можно с помощью маячковых профилей.

Разбейте всю поверхность пола на плоскости, внутри которых плитка будет уложена с одинаковым уклоном.

На границе каждой плоскости установите маяк, отступая от границы 5 см. Получиться серия спаренных лучей, расходящихся от места установки трапа.

Стяжку лучше формировать раствором с минимальным количеством воды с гидроизоляционными присадками и микроармированием фиброволокном. По консистенции раствор должен напоминать влажную почву.

Распределив порцию раствора в каждом секторе, разравнивайте его правилом так, чтобы не заходить на границы соседних плоскостей. Полоска между лучами на границе остается без стяжки.

После того как основа готова и уже немного схватилась, заделывайте полосы по границе плоскостей с выводом четкого ребра на стыке плоскостей.

Особенности монтажа слива душевых поддонов

К монтажу слива приступают после завершения работ . После проверки сифона на прочность резьбы и отсутствие мусора, наличие всех прокладок, можно приступать к монтажу слива, который производится следующим образом:

Плоские же поддоны, зачастую устанавливаемые на монтажную пену или цементную стяжку, оборудуются душевым трапом – специальным сифоном, не имеющим заглушки и сливного клапана, вместо которого устанавливается обычная решётка. Сливной трап монтируется в специально обустраиваемый проём и соединяется с канализацией под углом примерно в 3 градуса. Для его обслуживания и прочистки достаточно просто снять решётку сифона.

Подробную инструкцию к канализации читайте в следующей статье.

Благодаря компактному изделию можно осовременить дизайн ванной комнаты, и сократить расходы на ее оборудование.

Трап для удаления отработанной воды – это сантехническое устройство, обеспечивающее отвод стоков в основной канализационный ствол. Фактически это слив упрощенной конструкции, размещенный под влагостойким полом. Кроме основного назначения, душевой трап выполняет ряд не менее важных функций:

• не дает засоряться трубам, осуществляя фильтрацию сточной воды от крупных элементов;
• гарантирует плотное непроницаемое соединение с плиточным покрытием;
• предотвращает выход в помещение запахов из канализации;
• обеспечивает дополнительный слив на случай аварийных ситуаций.

Обычно трапик для душа под плитку представляет собой воронку, которая собрана из нескольких узлов и легко разбирается при необходимости прочистки. Вот основные конструктивные элементы трапа:

• верхняя декоративная решетка (чаще – металлическая);
• основная фильтрующая решетка, задерживающая мусор и волосы;
• крепеж, уплотнительные кольца и фланцы для фиксации решетки и гидроизолирующей пленки;
• слив – представляет собой корпус выпускным отводом (прямым или боковым) и муфтой для подсоединения к канализационной трубе;
• внутри корпуса расположен затвор (он не пропускает запахи из канализации).

Установка душевого трапа

Монтаж трапа на этапе строительства частного дома особых трудностей не представляет. Здесь можно изначально рассчитать разводку коммуникаций и добиться определенной толщины стяжки. В квартирах все сложнее – толщина стяжки здесь недостаточна для формирования уклона, поэтому уровень пола приходится поднимать. Действовать нужно грамотно и поэтапно.

Инструменты и материалы для работы

Расходные материалы:

• песок;
• цемент;
• пенополистирол;
• демпферная лента;
• изопласт;
• плиточный клей;
• кафель;
• герметик;
• строительный скотч;
• затирка;
• пластиковые трубы;
• трап в полной комплектации;
• винты.

Набор инструментов и приспособлений:

• уровень, линейка и рулетка;
• карандаш или маркер;
• терка;
• мастерок;
• шпатель;
• нож и ножницы;
• плиткорез или кусачки;
• отвертки и ключи;
• правило.

Подготовка основания под трап

Работы начинают с прокладки сливной трубы и врезки ее в канализационную систему. При врезке соблюдают уровень уклона из расчета 2 см на 1 метр погонный. Щели в точке врезки заполняют пастой-герметиком.

Затем рассчитывают высоту стяжки, ориентируясь на ось врезанной в канализацию трубы. К высоте трапа добавляют толщину решетки и несколько сантиметров, приходящихся на уклон из расчета, указанного выше.

Высохшую стяжку обмазывают гидроизоляционным слоем из битума или мастики с нахлестом на стены. На этом этапе предстоит определиться с расположением трапа с учетом плиточной облицовки. Решетка трапа должна располагаться симметрично относительно элементов кафеля.

Теплоизоляция пола

Согласно инструкции собирают трап в целостную конструкцию. Останется его закрепить на поверхности стяжки и соединить патрубок с отводной канализационной трубой. Теплоизоляционный слой создается так:

1. Пенополистирольные листы разрезают на куски в соответствии с особенностями разводки коммуникаций на полу.
2. Готовые листы укладывают на пол.
3. По периметру материал проклеивают демпферной лентой.
4. Стыки между кусками теплоизоляции проклеивают строительным скотчем.

Пенополистирол обладает высокими теплоизолирующими свойствами и будет препятствовать теплопотерям ванного помещения.

Обустройство стяжки пола

На этом этапе заливают основной слой стяжки с формированием уклона. Ход работ:

1. Пенополистирол закрывают армирующей сеткой.
2. Устанавливают ориентиры-маяки, обозначающие уклон в сторону сливного отверстия.
3. Готовят раствор из расчета 1 часть цемента на 3-4 части песка.
4. Заливают готовым раствором поверхность так, чтобы сливное устройство было полностью покрыто смесью, но фланец остался открытым.
5. Оставляют стяжку сохнуть минимум на 3 суток.

Гидроизоляция пола

В качестве гидроизоляционного материала рекомендуется использовать изопласт. В материале намечают и вырезают отверстие под слив и подкладывают под оставшийся открытым фланец трапа. По периметру отверстия слой гидроизоляции фиксируют винтами

При укладке гидроизоляции особое внимание следует уделить углам и стыкам, «наплавляя» на поверхность разогретый изопласт

Сифон с защитной решеткой соединяют с корпусом трапа посредством резинового уплотнительного кольца. Готовый гидроизоляционный слой заливают еще одним слоем стяжки, подготовленной из песка, воды и цемента. На время заливки стяжки декоративную решетку лучше прикрыть или снять, чтобы раствор не засорял сливные отверстия.

Укладка керамоплитки

Начинают укладывать кафель только после полного высыхания финишного слоя стяжки. Этот этап станет самым продолжительным – не менее 25 дней, а лучше – 42-43 дня.

Укладывать плитку на стяжку можно при помощи обычного клея, разравнивая слой шпателем. Выдержать одинаковое расстояние между отдельными элементами керамики помогут специальные крестики. У стен плитку скорее всего придется подрезать, но только после тщательно произведенных замеров, иначе облицовка не получится аккуратной.

Уже через сутки плиточный клей подсохнет, и можно будет приступать к затирке межплиточного пространства. Для ванной подойдут только влагостойкие затирочные средства. Если все работы будут выполнены правильно, то на выходе получится ровный слой с решеткой трапа, расположенной на одном уровне с кафельным покрытием.

https://youtube.com/watch?v=PGSI1zLzjMI

Разновидности сливных трапов для душа

В зависимости от места расположения на полу душевой выбирают разные типы устройств:

• Точечные. Эти трапы устанавливаются на некотором расстоянии от стен. Уклон пола должен быть таким, чтобы вода стекала к водосливу со всех сторон.
• Угловые. Приспособлены для установки в углу помещения и часто поэтому имеют треугольную форму.
• Пристенные модели монтируются на стыке стены и пола и представляют собой щель в стене, куда уходит вода.
• Линейные трапы для душа имеют регулируемую длину. Если используется этот вариант, пол в душе делается в виде простой наклонной плоскости.

Конструктивное разнообразие трапов этим не исчерпывается. Перечислим некоторые из них.

• Диаметр патрубка для присоединения к канализации может быть различным. Чем он больше, тем больший поток воды может удаляться в канализацию.
• Возможно горизонтальное или вертикальное присоединение к канализации. Присоединительный патрубок устройства расположен соответственно сбоку или снизу.
• Существуют модели устройств с регулируемой по высоте горловиной. Компактные устройства как правило должны устанавливаться строго на уровне чистовой поверхности пола или на пару миллиметров ниже.
• Большинство моделей изолируют помещение от неприятных запахов из системы канализации с помощью гидрозатвора. Однако, если такой трап долго не используется по назначению, вода в гидрозатворе испаряется и неприятные запахи начинают портить атмосферу дома. Для таких случаев нужно выбирать устройства с «сухим» затвором в виде особой заслонки, которые работают независимо от наличия или отсутствия воды.

Одна из трудностей в монтаже трапа для душа состоит как раз в том, чтобы учесть все особенности конкретной установки и выбрать устройство с нужными характеристиками.

Монтаж сливного трапа

Какой бы не была конструкция слива и поддона, лучшим вариантом будет “жесткая” установка трапа до заливания поддона|стяжки. Жесткая установка — это когда трап, лоток или канал надежно зафиксированны раствором. Лотки и каналы обычно имеют в своей комплектации специальный крепеж, но он фиксирует конструкцию недостаточно жестко и можно легко нарушить проектное положение во время заливки стяжки.

Поэтому лучше всего сначала установить слив на комплектный (если он имеется) или самодельный крепеж, а затем забить все пространство под трапом цементным раствором или плиточным клеем. Это позволит не только надежно закрепить конструкцию, также мы будем иметь четкое представление о самой нижней точке поддона.

На крайний случай, жесткий крепеж можно сделать перед формированием чистового слоя стяжки, если заливание выполняется в два слоя.

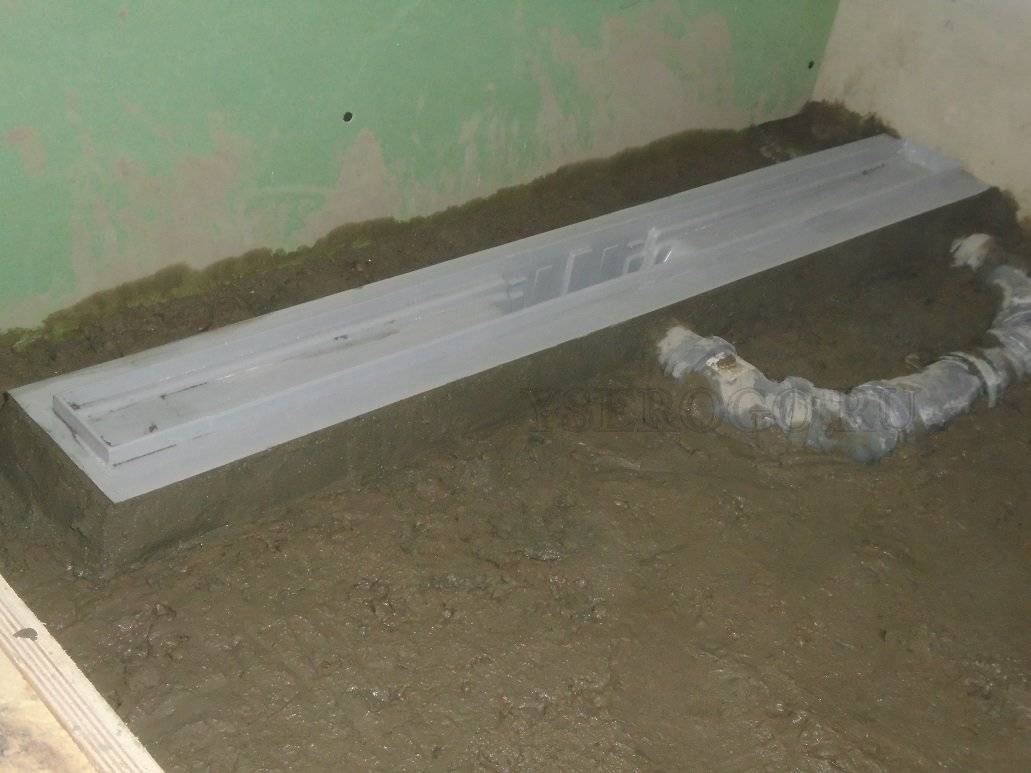

На этом фото душевой лоток, помимо комплектного крепежа в виде ножек, дополнительно закреплен цементным раствором. Делалось это во время заливки первого чернового слоя стяжки.

Сразу хочу сказать, что конструкции трапов без фланца даже не рассматриваются. Если нужна качественная гидроизоляция душа, а в большинстве случаев она необходима, то наличие фланца в конструкции трапа обязательно!

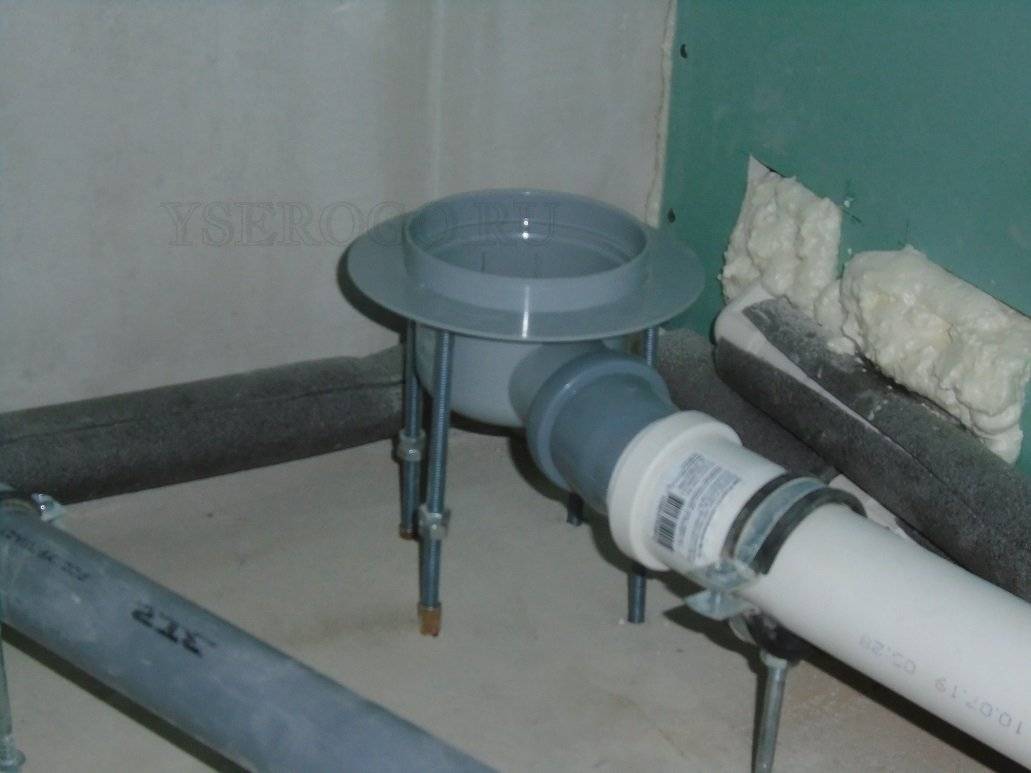

Фланец — это каемка в несколько сантиметров вокруг трапа, специально предназначенная для надежного сопряжения с гидроизоляцией.

Для выставления трапа на нужный уровень используется четыре шпильки, закрученные в подходящие дюбеля. Шпильки подпирают конструкцию за фланец, а высота каждой шпильки регулируется путем закручивания-откручивания за две контргайки.

Конструкция слива на фото выше сделана так, что уровень фланца будет неизбежно ниже чистовой стяжки. Поэтому в будущем необходимо формировать стяжку только до фланца, оставляя углубление вокруг трапа. Пример на фото ниже.

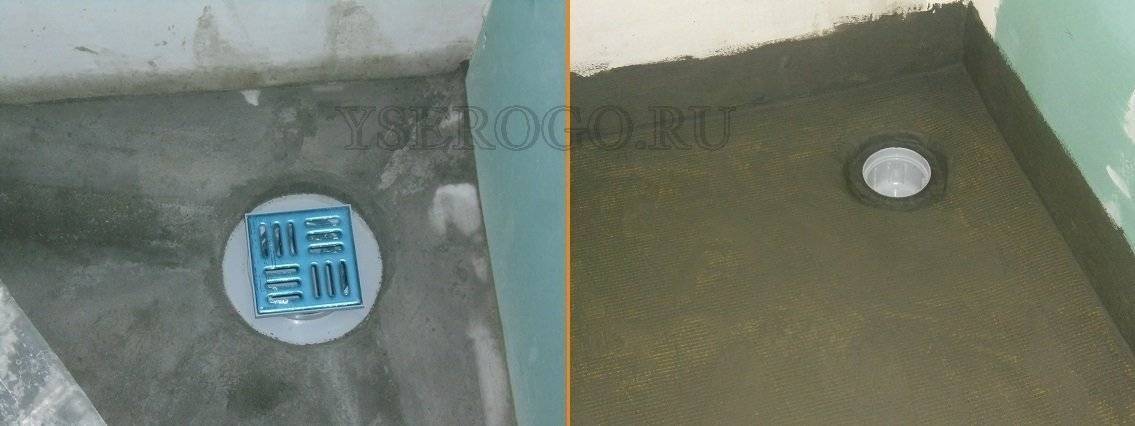

Углубление вокруг трапа заделывается плиточным клеем после нанесения обмазочной гидроизоляции (разумеется, после просыхания последней).

Сам слив подключается к канализации трубой 40 или 50 мм. Я предпочитаю использовать 50-ю трубу, хотя думаю, что это не принципиально и 40-я также прекрасно справится со своей функцией. Если вывод трапа 40 мм., что часто встречается, то при монтаже 50-й трубы используется переходник сразу за трапом.

Как и при прокладке любой канализации, лучше всего избегать углов 90 градусов, а использовать два по 45. Не советую применять гофрированные канализационные патрубки — как показала практика, они довольно ненадежные.

Полезно знать: если стояк канализации плохо вентилируется, то существует большая вероятность, что водяной затвор слива будет часто срывать. И вообще, из поддона часто будут слышны “хрюкающие” звуки. Поэтому для подобных случаев лучше подобрать трап с качественным комбинированным затвором. Например, “сухой” механизм затвора не должен содержать пружин — это априори ненадежное техническое решение.

Также, при отсутствии вентиляции стояка (это встречается в старых домах) проблему поможет решить аэратор (клапан, впускающий воздух в канализацию, но сдерживающий запахи). Однако целиком и полностью полагаться на клапан не стоит, ибо он будет обслуживать своей работой весь стояк (все квартиры). Если только договориться с большинством соседей, чтобы поставили себе такие же…

Особенности душевой кабины с трапом

Этот вариант душевой зоны набирает все большую популярность. Ее можно расположить в любом месте ванной – встроить в угол или отделить торцевую часть узкого помещения. Конструкция обладает неоспоримыми преимуществами перед традиционными устройствами, поскольку она:

• не загромождает ванную комнату, в которой и без того мало места — стеклянные полотна отлично пропускают свет, выглядят легко, воздушно и не съедают пространство визуально;
• поддерживает концепцию «безбарьерной среды», удобна для использования пожилыми людьми, инвалидами – отсутствие бортика снимает проблему попадания в душ;
• смотрится стильно и современно;
• имеет пол из плитки, который значительно проще мыть и дезинфицировать;
• не позволяет захламляться пространству под поддоном, в виду отсутствия такового;
• предоставляет неограниченные возможности выбора дизайна, расположения, габаритов и конфигурации душевой зоны;
• позволяет отказаться от приобретения дорогостоящего устройства;
• легко демонтируется при необходимости.

Установка такой кабины потребует проведения специфических подготовительных работ на этапе обустройства пола. Главный вопрос, который необходимо решить – эффективное отведение отработанной воды. Для этого необходим уклон канализации 0,03%. Следовательно, на метр трубы нужно обеспечить подъем 3 см. Если вы хотите полностью отказаться от поддонов придется либо поднять уровень всего пола, либо оборудовать систему слива дренажным насосом.

Что это и чем он так хорош?

Допустим, у вас дома уже стоит душевая кабина из плитки, и вы с успехом ее используете, но наибольшую сложность в эксплуатации у вас вызывает лоток либо вы просто хотите обустроить современный душ у себя дома и никогда ранее с ним не сталкивались? Тогда вам наверняка понадобится трап. Нет, не морской, а душевой.

По сути, это название – несколько извращенная форма английского слова – trap, что в переводе означает «ловушка». В отличие от обычного сифона она имеет более продвинутую конструкцию и обеспечивает сразу не одну, а несколько функций. К их числу относятся:

• отвод использованной воды;
• скрытие неприятных запахов;
• удерживание мусора.

Если первая функция вполне понятна, то оставшиеся две вызывают некоторые вопросы.

Что касается скрытия запахов, то она реализуется несколькими путями, которые обусловлены особенностями конструкции. Они составляют ноу-хау производителя и будут иметь различную степень эффективности в каждом отдельном случае.

Что касается удерживания мусора – то это особое преимущество, которое дает трап. Все, что попадет в него – от волос до ювелирных украшений – останется внутри конструкции до элементарной чистки, в то время как обычные сливы требуют профессиональной работы сантехника, а то и ремонтника.

Дополнительные полезные советы и выводы

Монтаж этого изделия – достаточно сложное строительное мероприятие. Его совмещают с общим капитальным ремонтом ванной комнаты. Таким образом, пригодится предварительное подробное планирование. Получить необходимые эстетические параметры без ошибок поможет моделирование в формате 3D. Для этого применяют специализированные компьютерные программы.

Чтобы не тратить собственное время, можно воспользоваться помощью профильных специалистов. Опытные продавцы керамической плитки предлагают услуги по составлению оптимальной раскладки совершенно бесплатно. К ним надо обращаться с точными параметрами помещения и списком особых требований.

Для оснащения душа системой «теплый пол» понадобится соответствующий проект. При использовании воды в качестве теплоносителя создают отдельный контур и подключают его через распределительное устройство к индивидуальному котлу отопления. Электрический подогрев можно установить в многоквартирном жилом доме. Но придется учесть повышение потребляемой мощности.

Компьютерное моделирование упрощает реализацию сложных проектов

Сведения о том, как сделать душ без поддона в квартире – это только часть необходимых знаний для комплексного переоборудования ванной комнаты. Ответы на дополнительные вопросы вы найдете на тематических страницах этого сайта.

Watch this video on YouTube
