Трехходовой клапан для отопления с терморегулятором, его виды, устройство

Монтаж и эксплуатация

Чтобы монтаж трехходового крана был выполнен успешно, важно следовать чертежам и пошаговым инструкциям

Также нужно обращать внимание на несколько нюансов предстоящей установки:

Чтобы правильно установить трехходовой кран, важно следовать чертежам и пошаговым инструкциям

На корпусе тройника расположена специальная схема со стрелками, которые детально отображают направление потока воды. Ее наличие существенно упрощает монтажные работы и позволяет быстро и безошибочно подключить важные узлы.
Выполняя сварку металлических механизмов, нельзя допускать превышения потока температуры в зоне стыков более +100 °C

Важно следить за тем, чтобы в систему не проникали окалины или грязь, в противном случае это может привести к непоправимым последствиям.
Для установки тройника нужно выбирать такое место, к которому будет легко добраться для ремонта или обслуживания. Если крану придется пропускать недостаточно качественную жидкость, его рекомендуется дополнительно оснастить фильтрующими узлами.
Способ фиксации изделия может быть и вертикальным, и горизонтальным

На эффективность работы это никак не влияет. Что касается вентиля, то его устанавливают непосредственно перед циркуляционным насосом.

Чтобы тройник функционировал долго, надежно и качественно, необходимо учитывать правила эксплуатации и вовремя обслуживать его. От правильного и корректного использования зависит срок службы приспособления.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

В режиме обогрева;
В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя

Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Более простая конструкция;
Высока вероятность образования накипи;
Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях

В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

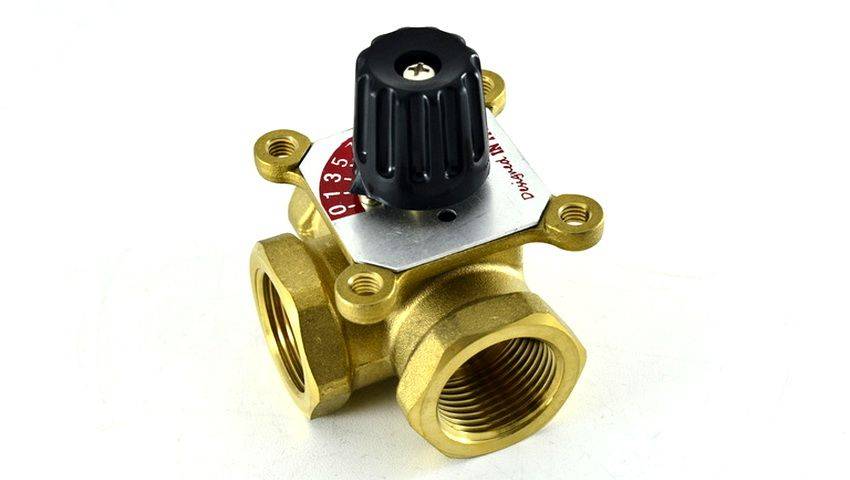

Устройство и работа клапана

Конструктивно трехходовой клапан для отопления с терморегулятором или без него состоит из металлического корпуса с тремя патрубками. Внутри корпуса находится механизм, который осуществляет управление потоками теплоносителя в автоматическом режиме. Данный механизм бывает двух типов:

Седельный. Управляется рабочим штоком, который двигается вверх и вниз. Конец штока выполнен в виде конуса. Внутри клапана имеется седло, которое перекрывается частично или полностью конусным наконечником штока в процессе его перемещения.
Поворотный. Регулятором у него служит шар или сектор, имеющий проем для прохода жидкости. Данный шар поворачивается, открывая или перекрывая поток теплоносителя. Принцип работы такой же, как и у обычного шарового крана.

Кратко рассмотрим, как работает трехходовой клапан, имеющий терморегулятор. Температура теплоносителя удерживается краном в заданных пределах. При изменении температуры относительно такого предела происходит изменение объема расширяющейся жидкости (газа), которая находится в терморегуляторе. Жидкость давит на шток, который приоткрывает магистраль с холодной или горячей жидкостью. Тем самым температура вновь выравнивается до заданных показателей.

Виды клапанов

По принципу работы данная арматура подразделяется на 2 типа:

Смесительный клапан. Имеет 2 входных патрубка и 1 выходной. В один из патрубков подается горячий теплоноситель от котла, а вход второго патрубка соединен с «обраткой». Таким образом, смешивая эти два потока в необходимых пропорциях, добиваются на выходе заданной температуры теплоносителя.
Разделительный клапан. Он выполняет прямо противоположную работу, разделяя один поток на два контура. Соответственно, у него имеется только 1 вход, но 2 выхода. Такие краны популярны в системах обвязки водонагревателей. Если необходимо разделить поток теплоносителя на 2 части, то без такой арматуры обойтись просто невозможно. Тем более, что можно регулировать количество поступающей в разные контуры жидкости.

Внутренняя конструкция двух типов клапанов заметно различается. В клапане смесительного типа установлен шток с одним перекрывающим элементом, который двигается между двумя подающими патрубками. В разделительном же кране на одном штоке находятся 2 таких элемента. Когда один клапан открывает первый проход, второй клапан автоматически перекрывает второй патрубок.

За что отвечает трехходовой клапан для отопления с терморегулятором

Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.

Трехходовой клапан обеспечивает эффективность и экономичность отопительной системы за счет регулирования теплового потока

Для чего регулировать тепловой поток

Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.

В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.

Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации. Факторы, влияющие на работу радиатора, различны:

температурные перепады на улице;
солнечная активность;
сила ветра;
наличие бытовых приборов, генерирующих тепло.

Схема отопления с трехходовым клапаном

В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.

Типы приводов трехходовых клапанов

За перемещение рабочего штока отвечает внешний привод. Существует несколько разновидностей данной части системы.

Трехходовые термостатические смесительные клапаны

По принципу работы трехходовые термостатические клапаны делятся на:

клапаны прямого действия;
клапаны косвенного действия.

Чаще всего данный тип клапана используется в бытовых установках, и цена трехходового термостатического клапана ниже, чем у других типов данного оборудования.

Трехходовой клапан для отопления с термостатом

Функционирует данный тип устройства следующим образом: когда меняется температура теплового устройства, расширяющаяся жидкость «сильфона», термочувствительного элемента, давит на рабочую часть устройства, шток. Здесь же находится термоголовка трехходового клапана, однако данный элемент присутствует не во всех устройствах.

Датчиком в таком клапане также может выступать расположенный внутри трубопровода щуп.

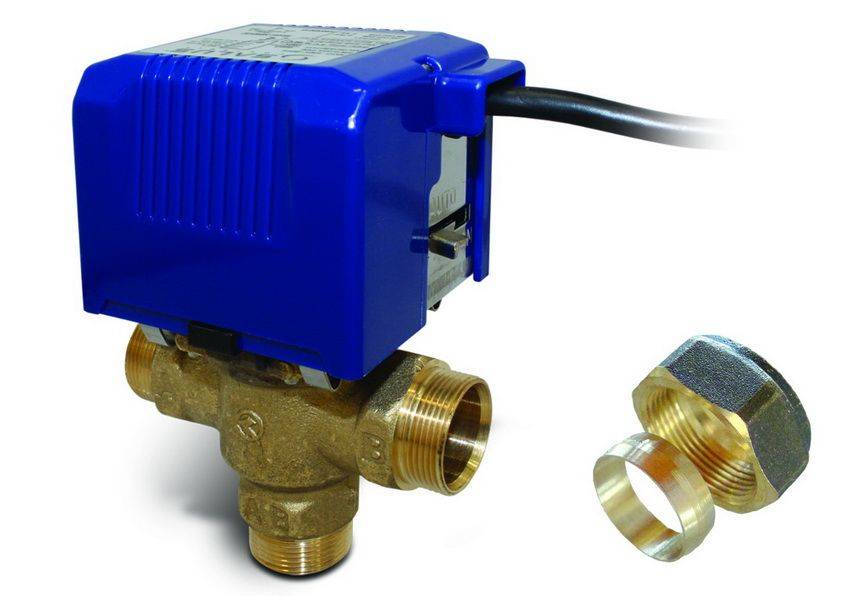

Трехходовые краны с электроприводом

В качестве электрического привода трехходовых регулирующих кранов с электроприводом выступают различные элементы. Существует две разновидности:

трехходовые краны для отопления с электроприводом в виде электрического магнита;
трехходовые клапаны с сервоприводом на базе электрического мотора.

Клапан с сервоприводом на электрическом моторе

Исполнительный механизм получает команду прямиком от температурных датчиков или от управляющего контроллера. Модели трехходовых кранов для отопления с электроприводом наиболее эффективны, так как позволяют обеспечивать максимально точную регулировку тепловых потоков.

Как выбрать

Выбирая трехходовой кран, необходимо учитывать несколько параметров. В процессе выбора хорошо заручиться помощью опытного инженера-сантехника.

Прежде всего нужно оценить назначение устройства- разделительный или смесительный. Следующим шагом следует определить место установки на схеме системы, а также способ управления устройством. Если планируется автоматизированное управление отоплением, надо решить, каким образом будет управляться данный кран- электроприводом, термостатом или вручную.

Далее анализу подлежат следующие технические характеристики:

Пропускная способность магистрали. Это объем жидкости, проходящий за единицу времени. Пропускная способность крана должна быть не меньше. Слишком маленький просвет создаст нежелательное сопротивление потоку и затруднит работу всей системы.
Максимальное и рабочее давление. Также должно соответствовать расчетным величинам для системы отопления.
Присоединительные размеры. Если точного соответствия диаметров достичь не удалось, то применяют переходники-фитинги.
Диапазон регулировки рабочих температур.

Руководствуясь перечисленными параметрами, нужно отобрать из десятков рыночных предложений несколько моделей, соответствующих заданным требованиям.

На этом этапе настает время сравнивать цену, гарантийный срок, доступность сервиса и, конечно, репутацию фирмы- производителя. Гарантированным качеством обладают такие лидеры рынка, как:

Honeywell. Американская компания второе столетие производит, поставляет, монтирует и обслуживает широкий спектр компонентов и целых систем управления отоплением, вентиляции, безопасностью.
Esbe. Шведская фирма также более 100 лет поставляет точные и очень надежные клапана, арматуру и компоненты систем, специализируясь на отопительной технике. Скандинавские традиции тщательной и высококачественной работы сочетаются с инновационными подходами к конструированию.
Valtec- Российско- итальянское предприятие удачно совмещает высокое итальянское качество с семилетней гарантией и доступными ценами. Полностью локализованное производство с европейской системой контроля качества не давно появилось на рынке, но уже успело завоевать популярность.

На рынке присутствует также множество поставщиков, не успевших завоевать столь безупречную репутацию. Экономия на стоимости клапана может в дальнейшем привести к его нестабильной работе, повышенным расходам или даже к выходу из строя всей системы.

Принцип работы

Трехходовой клапан для отопления с терморегулятором устанавливается на тех участках магистралей, где поток жидкости необходимо разделить на два контура:

с постоянным;
переменным гидрорежимом.

Как правило, постоянный поток необходим там, где жидкость имеет высокое качество и подается в определенном объеме. Поток в этом случае регулируется с учетом показателей качества. Если же говорить о переменном потоке, то он используется для тех объектов, где качество воды не является столь важным. При таких условиях большее значение имеет коэффициент количества. Если выражаться проще, то подача воды в таких магистралях осуществляется в нужном количестве.

К запорной арматуре можно отнести ещё и двухходовой клапан, который представляет собой аналог описываемого прибора. Между этими двумя элементами есть существенное отличие. Трехходовой клапан для отопления с терморегулятором имеет шток, который не обладает способностью перекрывать поток, ведь он обеспечивает установленные гидравлические показатели. Шток у данного устройства находится в открытом положении. Он необходим для настройки определённого объема воды. Это указывает на то, что пользователи получают нужный объем теплоносителя и воду нужного качества.

Этот прибор не перекрывает подачу воды на сеть, где гидравлический поток остаётся постоянным. Поток переменного типа может быть перекрыт штоком. Благодаря этому возникает возможность регулировки давления и расхода. При соединении пары двухходовых клапанов можно получить один трёхходовой. Однако работать эти приборы должны на реверсе. Это указывает на то, что при закрытии одного клапана открывается следующий.

Выбираем трехходовой клапан: особенности моделей разных фирм

Чтобы выбрать подходящий клапан, необходимо сравнить все характеристики разных моделей, а именно тип исполнительного механизма, тип привода, наличие и вид терморегулятора, а также производителя и цену трехходового крана для отопления

Стоит обратить внимание на модели от ведущих производителей

Трехходовые клапаны Esbe: инструкции по установке и особенности

Среди основных преимуществ моделей фирмы Esbe – простота и доступная стоимость.

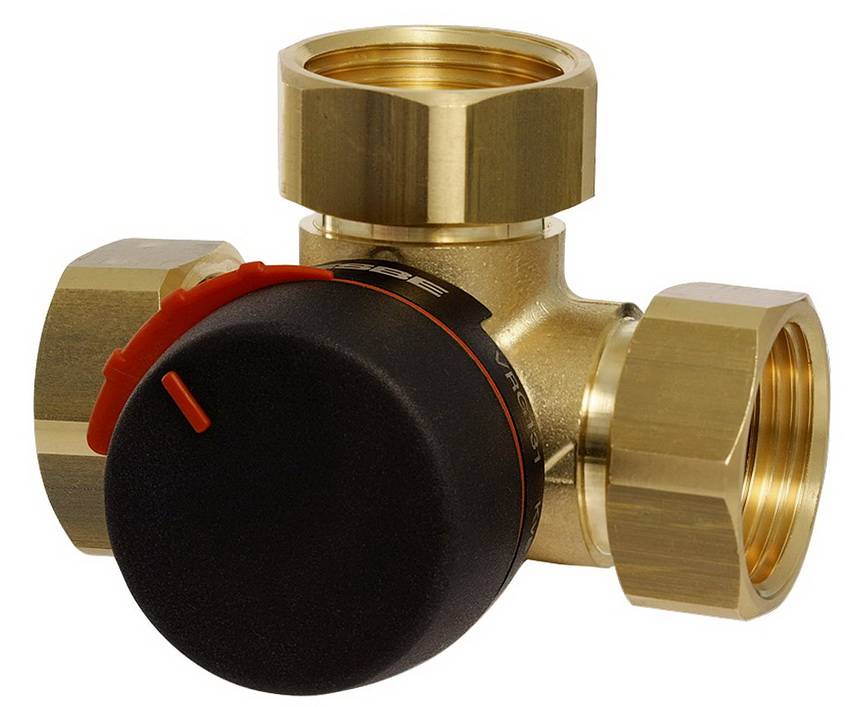

Трехходовой клапан для отопления производства фирмы Esbe

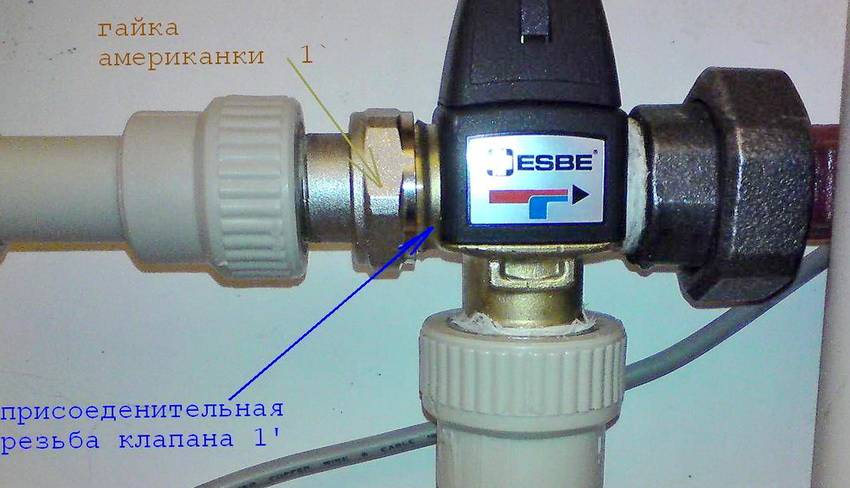

При монтаже клапана следует учесть ряд особенностей:

Смесительный узел позволяет создать дополнительный контур в системе, соединенный с распределительным коллектором двумя точками, что гарантирует беспрерывную циркуляцию воды на выходе.
На входе поток обеспечивается в случае потребности в дополнительном тепле.
Клапан с термостатом присоединяют к смесительному узлу.
Для увеличения расхода насосного оборудования, которое часто недостаточно из-за узкости клапанов, сходящихся в одной точке, требуется создание дополнительной линии, снижающей электропотребление насосом. Однако, такие меры актуальны не для всех моделей Esbee.
В случае потребности во второй линии предполагается установка балансировочного крана или же подключение насоса к этой дополнительной линии, что приводит к уравниванию температур входного и выходного потоков.

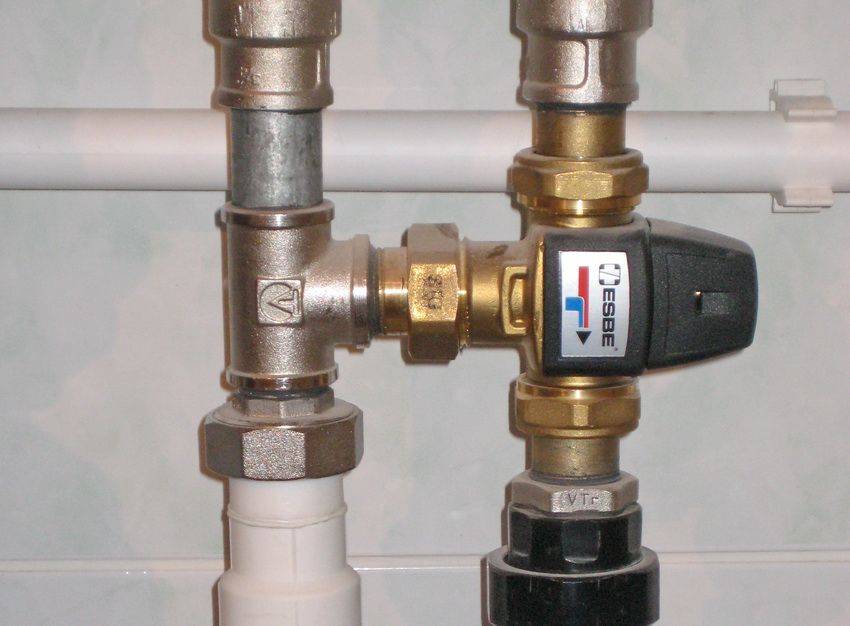

Клапан фирмы Esbe интегрированный в систему отопления

Трехходовые клапаны Навьен: особенности и преимущества

Фирма Navien специализируется на производстве отопительных котлов. Трехходовые клапаны данного оборудования предназначены для смены приоритетов между нагревом воды для водоснабжения и отопительной системой. Данные клапаны стоит покупать при наличии оборудования Navien, ведь комплектующие и техника одного производителя – залог долгой и эффективной работы системы.

Трехходовые клапаны Danfoss: особенности и преимущества

Клапаны производства фирмы Danfoss применяются в системах отопления и водоснабжения. Среди преимуществ данного типа оборудования:

устойчивость и точность регулировки;
идеальная сочетаемость с другими термостатическими элементами фирмы Danfoss;
надежность и долгий срок службы без потери эксплуатационных характеристик;
простота в монтаже, обслуживании и эксплуатации;
целиком автоматическая работа;
возможность установки на трубопроводе в любом положении, кроме как клапаном вниз.

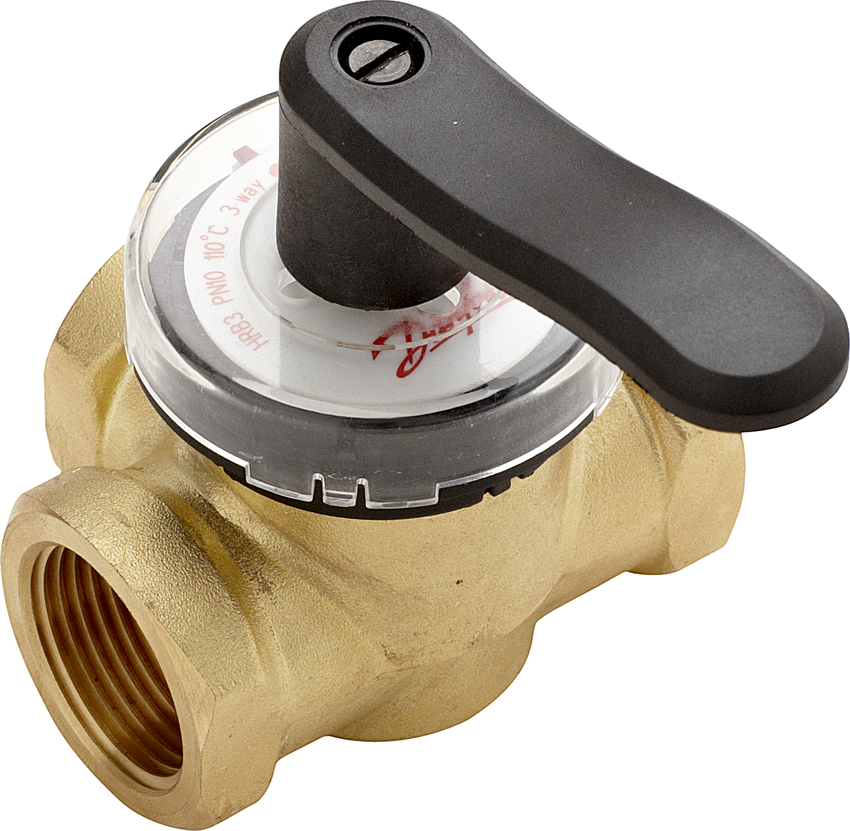

Трехходовой клапан фирмы Danfoss

Внимательно изучив технические характеристики и советы по выбору трехходового клапана для систем отопления, можно подобрать подходящее устройство под определенное помещение и условия эксплуатации.

Поддержание комфортной температуры с помощью трехходового клапана для отопления

Есть два пути регулировки выделяемой радиатором энергии:

Качественное изменение свойств радиатора.
Количественное регулирование выделяемого тепла.

В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

Качественное изменение свойств радиатора

Для того чтобы регулировать микроклимат в помещении, можно перевести генератор тепла в другой режим работы – в результате чего меняется температура поступающей к радиаторам воды.

Наличие трехходового клапана позволяет регулировать климат в помещении при любом типе отопления

Переключить режим можно на настенном котле, если речь идет о загородном доме. Однако, ситуация куда сложнее в случае с котельной городского микрорайона.

В случае когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором. Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности. Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.

Предел регулировки теплового потока

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора

Виды термоклапанов для систем отопления

Существует много разновидностей термоклапанов. Они различаются:

а) по способу установки;
б) по типу систем отопления;
в) по разновидности вещества в термоэлементе;
г) по виду термоэлемента;
д) по типу регулировки;

По способу установки

Термостатические клапаны разделяются на прямые, угловые, осевые. А также для установки с левой и правой стороны радиатора. Это нужно учитывать при покупке термоклапана.

Прямой термостатический клапан Herz

Существуют также трехходовые термоклапаны, в которых осуществляется регулирование в узле «радиатор-байпас». Они более эффективно и сбалансировано позволяют контролировать температурный режим. Если температура в комнате поднялась до заданного уровня, то проход на радиатор закрывается и теплоноситель направляется в байпас. Как только температура в помещении понизилась байпас перекрывается, но не полностью, и основной поток теплоносителя направляется через батарею отопления.

Осевой термоклапан HEIMEIER

По типу систем отопления

Термоклапаны определяют в соответствии с тем, в какой именно системе отопления они применяются. Существуют термостатические клапаны для двухтрубных систем отопления с узким проходом для теплоносителя. И для однотрубных систем с более увеличенным проходом и большей пропускной способностью

Важно не перепутать их при приобретении и установке. Иначе система будет работать некорректно

Или вовсе не будет работать. Особенно при установке термоклапанов для двухтрубной системы на однотрубную. Впрочем, есть термостатические клапаны, которые позиционируются производителем для работы в обоих системах отоплениях.

По разновидности вещества в термоэлементе

Подразделяются на газовые, жидкостные и парафиновые термоклапаны. Здесь существует прямая зависимость цены термостатического клапана от скорости срабатывания. Самые быстрые и дорогие – газовые. Самые медленные и дешевые – парафиновые. А жидкостные, например такие, занимают золотую середину.

По виду термоэлемента

Термостатические клапаны имеют или термоголовку, или ручное регулирование. Разумеется с возможностью купить и установить термоголовку отдельно. А также в более продвинутом варианте – выносной термоэлемент. При выносном термоэлементе термодатчик устанавливается в стороне от радиатора, труб отопления, открытых форточек и других источников возможного сбоя установленного температурного режима. Выносной термоэлемент также применяется при нахождении радиатора в нише стены или закрытии его декоративной решеткой. А также при использовании плотных штор. Длина капиллярной трубки стандартно 2 метра. В более дорогих вариантах до 8-10 метров. Еще более сложная и дорогая система – управление термодатчиков каждого отопительного прибора от микроконтроллера.

Термоголовка Herz с выносным датчиком

По типу регулировки

Различаются на термоклапаны с открытой регулировкой. В них зазор для прохода теплоносителя можно подрегулировать в любой момент. А также на клапаны с предварительной настройкой. В них настройка зазора проводится специальным, приобретаемым отдельно, ключом. Такие клапаны обычно устанавливают в больших многоэтажных и многоквартирных домах. Предварительную настройку проводят специалисты, руководствуясь специальными расчетами и по проекту. Потребители тепла уже не могут регулировать термоклапаны, сбивая тем самым баланс системы отопления в целом. Неправильная регулировка одного или нескольких радиаторов в коттедже в большинстве случаях принесет лишь небольшой вред системе отопления. Та же ситуация в большом здании может вызвать в системе серьезный дисбаланс.

Трехходовой термостатический клапан для отопления
