Из чего делают обсадные трубы
По материальному исполнению трубы, используемые для укрепления стенок шурфа или в качестве эксплуатационных, бывают следующими:
- металлические;
- полимерные;
- асбоцементные.
Металлические изделия
Наиболее распространённым вариантом оснащения скважин является применение металлических обсадных труб, из которых стальная относится к наиболее востребованным по следующим причинам:
- высокая несущая способность к сжимающим и сдвигающим пластовым нагрузкам;
- долговечность, соответствующая сроку эксплуатации артезианской скважины и составляющая свыше 50 лет;
- низкая чувствительность к погрешностям монтажа;
- возможность чистки, в том числе с применением желонки, ввиду высокой механической прочности.
Металлические обсадные трубы
Недостатками, которыми сопровождается обсадка скважины металлическими трубами, являются:
- высокая, по сравнению с альтернативными вариантами, стоимость изготовления и монтажа;
- окисление железа с образованием оксида, повышающего жесткость воды и дающего желтый осадок;
- высокая масса, удорожающая транспортировку и монтаж, требующий использования грузоподъемных механизмов, а значит подобная обсадная труба для скважины не сможет быть установлена своими руками;
- необходимость нанесения плакирующего наружного слоя во избежание двусторонней коррозии.
В зависимости от состава и наличия защитного слоя металлические обсадные трубы бывают следующими:
- черные – наиболее распространены и обладают наилучшими конструкционными свойствами;
- нержавеющие – самые дорогие и прочные, а также обладающие наивысшей противокоррозионной стойкостью;
- чугунные – самые дешевые, но наиболее тяжелые и хрупкие при ненадлежащем обращении;
- эмалированные – имеющие дополнительную защиту поверхности от окисления, которая может быть легко повреждена при небрежном монтаже, а место точечного дефекта впоследствии становится источником активной коррозии.
Пластмассовые обсадные трубы для скважин
Различные полимеры, применяемые для изготовления цилиндрических пустотелых изделий, имеют разные показатели прочности, эластичности и жесткости, а использование того или иного из них позволяет выделить следующие разновидности:
- трубы обсадные из непластифицированного поливинилхлорида (НПВХ), обладающие наилучшими показателями, позволяющими потеснить стальные изделия и выполнять монтаж своими руками;
- трубы для обсадки скважины из пластифицированного поливинилхлорида (ПВХ), обычно не изготавливаются, ввиду его излишней гибкости и неспособности держать форму, а наличие подобной маркировки на жестких трубах, свидетельствует о том, что производитель просто опустил первую букву;
- обсадные пластиковые трубы из полиэтилена низкого давления отличаются достаточно низкими характеристиками и могут использоваться только для двухтрубных систем или при глубине выработки не более 3-х метров.
Пластмассовые обсадные трубы
Асбестоцементные обсадные трубы
Несмотря на привлекательные эксплуатационные показатели, гарантирующие практически полное отсутствие примесей и чрезвычайно длительный срок использования, такое материальное исполнение не получило широкого распространения в силу характерных недостатков:
- хрупкости, требующей профессиональных навыков при монтаже и такелажных работах, а также лишающих хозяина возможности почистить скважину или вытащить её для замены секций;
- слабой сопротивляемости сдвигающим воздействиям, не позволяющей использовать подобные трубы на глубинах, превышающих первый водоносный горизонт;
- невозможность изготовления секций с резьбой, являющейся наиболее надежным способом сопряжения деталей;
- необходимость большего, чем у альтернативных вариантов, диаметра проходки, ввиду большей толщины труб.
Асбестоцементные обсадные трубы
Характеристики обсадных труб ПВХ для скважин
Весь ряд представлен в каталоге продукции из ПВХ. Но если артезианская скважина глубокая, и требуется установить более мощный глубинный насос, можно купить ПВХ трубы большего диаметра. Но универсальным вариантом считают сечение 12,5 см.
Служат такие трубы более 50 лет. Практически нулевая гигроскопичность позволяет производителям добиться морозостойкости 500 циклов заморозки. По прочности нужно подбирать трубы, глядя на толщину стенок. Она пропорциональна внутреннему диаметру. Материал, типоразмер, артикул и дата изготовления всегда указывается на трубе.
Химическая инертность позволяет пользоваться чистой водой из скважины сколь угодно долго. Со временем вредных примесей не появляется, наросты отсутствуют. Система остается герметичной в течение всего периода эксплуатации. Соединения могут быть:
- Резьбовое. Дополнительный уплотнитель – специальные резиновые кольца.
- Спаянное. Есть модификации, предназначенные под пайку специальным аппаратом.
- Фланцевое. Герметичность достигается при помощи специальных средств, идущих в комплекте.
На излом трубы недостаточно прочные, чтобы использоваться для устройства скважин, пробуренных в подвижных пластах. При смещении трубу может раздавить, а появившаяся трещина станет причиной ухудшения качества питьевой воды. Но это только в случаях, где подземные пласты постоянно смещаются, и предотвратить природные процессы невозможно. В остальных случаях ПВХ трубы пригодны для применения в качестве обсадных.
Бурение с установкой
Для организации автономного водоснабжения применяется пошаговая инструкция, выполнение которой гарантирует успешный монтаж объекта. Плановая последовательность работ предусматривает следующие действия:
1 ) Заказать в специализированной организации геологическую оценку местности для определения места бурения под шахту с оценкой глубины водоносного горизонта, степенью его влагонасыщенности и потребительских свойств воды.
2 ) Определиться с назначением выработки и обсадной трубой для скважины:
- верховодка: используется на технические нужды с минимальной глубиной бурения. В качестве обсадной колонны применяются пластиковые изделия с резьбовым соединением;
- на песок: вода используется на общедомовые нужды и как питьевая. Для колонны применяются пластиковые или металлопластиковые конструкции;
- артезианская: с большой глубины из скальных карстовых пород. В качестве обсадной колонны применяются изделия с резьбовым соединением: усиленные сварные стальные, металлопластиковые или цельнотянутые стальные, в зависимости от глубины скважины и сложности породы.
3 ) Бурение верховодки (абиссинский колодец: глубина до 12 метров) и скважины на песок (водоносный горизонт 12–50 метров) можно выполнить своими руками, используя ручной винтовой бур или автобур.
- для бурения в слой верховодки применяем шнек диаметром 40–70 мм;
- используем ПНД 32–63 мм;
- бурение выполняем винтовым шнеком с промывкой, с помощью центробежного насоса, установленного снаружи. Для достижения требуемой глубины используются штанги длиной 2–5 метров;
- после достижения водоносного слоя производим обсадку выработки трубой ПНД с установленным в ней фильтром длиной 2,5 метра и откачиваем мутную воду;
- бурение скважины на песок выполняется буром диаметром 146 мм, для обсадки выработки используется труба ПНД 125 мм;
- для очистки воды к первой обсадной трубе крепится фильтр, у которого диаметр больше диаметра трубы. Остальные изделия последовательно соединяются на резьбу с опущенной в скважину частью колонны до достижения фильтром водоносного слоя. Для лучшей очистки воды фильтр в конструкции засыпается щебнем;
- в колонну опускается скважинный насос с водоподъемным шлангом, который через адаптер, встроенный в обсадку, соединяется с наружным водоводом и производится откачка мутной воды до появления чистой.
4 ) Выработку артезианской (на известь) скважины, глубиной 50–200 п/м осуществляют с помощью спецтехники. Применяются четыре водоподъемных варианта с использованием металлических обсадных изделий:
- обсадка доходит до известкового пласта, а затем открытым стволом меньшего диаметра бурят до водного горизонта;
- используются две обсадных нитки. Первая доходит до пласта известняка, а вторая, перфорированная, меньшего размера, через пласт до водоносного слоя;
- для защиты от смешения верхних вод с артезианскими используют кондуктор – второе изделие большего диаметра, чем обсадка, установленное в верхней части выработки;
- когда известковый слой неоднороден, монтируют три трубы. Первую обсаживают до сложного слоя, вторую, меньшего диаметра, до известняка, третью – меньше чем у второй, до водоносного слоя.
Глубинный насос устанавливается в нижних трубах.
Виды обсадных труб для скважины
Мы уже знаем, что обсадные трубы — это такие изделия, которые выполняют функцию армирующего материала, а работа всей системы будет зависеть от их качества.
Сегодня для обсадки каналов своими руками можно использовать разные типы труб. Наибольшее распространение получили металлические, пластиковые, а также асбоцементные изделия. Ответ на вопрос, какую обсадную трубу для скважины лучше применять, зависит от предполагаемых условий эксплуатации (в первую очередь, это склонность грунта к подвижкам) и объёма планируемого водозабора. Сортамент данной продукции регламентирован требованиями ГОСТ 632-80. Узнать, какими трубами для скважины лучше укреплять её стены, в том числе и своими руками, вы сможете, ознакомившись с ниже приведённой информацией.
Трубы металлические. Эти трубы обсадные лучше использовать для артезианских скважин и в целом для сооружений на известняк и песок. Данные изделия устойчивы к любым механическим нагрузкам и отличается хорошей прочностью.
Главное преимущество металлических обсадных труб — высокая прочность
Диаметр стальных обсадных труб колеблется в диапазоне 114≤D≤508 мм. При толщине стенки 5-6 мм они прослужат не меньше 50 лет. Ещё один плюс – это оснащение стальных труб резьбой. Если вы ищете ответ на вопрос, какая труба лучшая для скважины, используемой с целью организации постоянной бесперебойной подачи воды, в пользу выбора стальной обсадки говорит следующий фактор. Как известно, любая пробуренная магистраль может заиливаться. А восстановление её работоспособности путём применения бурового инструмента возможно только при стальных обсадных трубах. С изделиями из другого материала сделать это не доступно.
Однако, чёрной стали присущи серьёзные недостатки. Прежде всего, это коррозия, которая обусловливает появление в воде ржавчины. Впрочем, эта проблема является легко устранимой трудностью, которую можно решить применением современных фильтров. На этом фоне гораздо весомее выглядит другой недостаток металлической обсадной трубы для скважины: высокая стоимость данного изделия в толстостенном исполнении. Поэтому использовать стальную обсадку рекомендуется для обустройства глубоких скважин с большим эксплуатационным ресурсом. Выполнять бурение неглубокой скважины на песок с экономической точки зрения лучше с использованием более дешёвого материала.
Пластиковые трубы. Аналитики рынка отмечают возросшую популярность пластиковых труб для скважины. Скважины на воду, укреплённые данными изделиями:
- имеют продолжительный эксплуатационный ресурс;
- химически нейтральны;
- в отличие магистралей, оснащенных обсадными трубами железными для скважин, не подвержены воздействию коррозии;
- не требуют для обустройства значительных материальных затрат. Причём, независимо от того, какая используется труба – из ПНД, ПВХ или из полипропилена.
- лёгкость монтажа своими руками.
Использование пластиковых труб значительно удешевляет обустройство скважины
Пластиковые трубы отличаются малым удельным весом, и для удобства соединения, как правило, оснащаются резьбой. Полная картина типоразмеров обсадного трубного ПВХ проката представлена в таблице №1. Изучив её, вы узнаете, какие диаметры наиболее часто применяются для реализации пластиковой обсадки.
Таблица 1
| Диаметр номинальный, миллиметры | Длина трубы, миллиметры | Диаметр наружный, миллиметры | |
| Раструба | Трубы. | ||
200 | 3090 | 247 | 225 |
| 3090 | 241 | ||
175 | 3080 | 211 | 195 |
| 3080 | 205 | ||
150 | 3070 | 180 | 165 |
| 3070 | 176 | ||
125 | 5070 | 152 | 140 |
| 3070 | 152 | ||
| 5070 | 149 | ||
| 3070 | 149 | ||
| 2070 | 149 | ||
115 | 3070 | 137 | 125 |
| 5070 | 134 | ||
| 3070 | 134 | ||
| 5070 | 132 | ||
| 3070 | 132 | ||
| 2070 | 132 | ||
100 | 5070 | 132 | 113 |
| 3070 | 132 | ||
| 5070 | 125 | ||
| 3070 | 125 | ||
80 | 6000 | 101 | 90 |
| 3060 | 95 |
Помимо всего прочего, это, по сути, лучший стройматериал для создания фильтрующих колонн.
Из недостатков пластиковой обсадки стоит выделить слабую устойчивость к механическим нагрузкам. Повторно разбурить скважину такого типа очень проблематично, а иногда просто невозможно.
Асбестоцементные трубы. К основным преимуществам данных изделий относятся:
- стойкость к воздействию химически агрессивных сред;
- высокие антикоррозионные свойства;
- относительно небольшая цена.
Главный недостаток – повышенная хрупкость, ввиду чего без увеличения толщины стенки в данном случае не обойтись. Казалось бы, ничего страшного, ведь стоимость асбоцементной трубы невысока, поэтому толщину стенки можно и увеличить. Однако следует помнить, что такой обсадной трубе для скважины придётся бурить магистраль большего диаметра. А это ещё больше увеличит себестоимость монтажных работ.
Кроме того, сооружение фильтрующих колонн на базе асбоцементных труб не разрешается. Такую обсадку лучше применять для артезианских скважин на известняк глубиной до 100 метров.
Как выбрать обсадную трубу для скважины
Выбор обсадной трубы должен учитывать ряд обстоятельств. Основными критериями выбора обсадных труб являются такие показатели:
- глубина скважины;
способ её обустройства;
тип грунтов, в которых пробурена скважина;
расчётные нагрузки на стенки;
размеры труб (диаметр, длина, толщина стенок).
Кроме того, надо брать во внимание необходимость оснащения скважины дополнительными устройствами, такими как оголовок, кессон и прочее. Ценовой фактор тоже важен, однако его следует рассматривать при прочих равных обстоятельствах
В первую очередь учитывают технические характеристики
Ценовой фактор тоже важен, однако его следует рассматривать при прочих равных обстоятельствах. В первую очередь учитывают технические характеристики.
В связи с этим напомним, какими бывают обсадные трубы для скважин.
Виды обсадных труб
Для установки в скважину сегодня применяются несколько основных видов обсадных труб, среди которых стальные, пластиковые и асбоцементные и т.д. Рассмотрим более подробно характеристики каждого вида.
Стальные изделия и их установка
Стальные обсадные изделия для установки в скважину имеют толщину стенки в шесть миллиметров, она способна отлично перенести многие нагрузки, движения грунта, что для остальных изделий просто недоступно. Сталь подвержена коррозии, монтаж таких труб, которые постоянно соприкасаются с водой, требует и установки фильтра, который сможет удалить ржавчину из воды.
Из недостатков необходимо отметить:
- риски поломки насоса из-за высокого ржавчины содержания в воде ;
- высокая стоимость установки в скважину;
- привкус железа в воде, который со временем продолжает усиливаться;
- довольно сложный монтаж, что связано с большим весом трубы.
Устройство скважины из стальных изделий рекомендуется осуществлять на известняках либо песчаных почвах. В таком случае необходимо использовать более дорогие, но при этом и более надежные изделия из нержавеющей стали, с оцинковкой либо покрытием из эмали. В этом случае срок службы значительно увеличивается, а качество воды остается на отличном уровне. Но монтаж фильтра обязателен!
Схема расчета глубины скважины.
Асбоцементные изделия
Асбоцементные применяются уже много десятилетий и популярность их не падает. Такие трубы нейтральны, они не поддаются коррозии, многим химическим веществам. Но при установке необходимо правильно обращаться с трубами, так как они очень хрупки, а стенки нуждаются в уплотнении.
Популярность подобных асбоцементных изделий все же начинает падать, что связано с такими факторами:
- установка в скважину требует наличия определенного опыта, все соединения должны быть герметичными и аккуратными;
- монтаж в песчаном грунте невозможен, так как асбоцемент не применяется в качестве фильтровой колонны;
- глубина скважины не может быть больше ста метров;
- стоимость труб часто довольно высока;
- при выборе необходимо предпочитать только ту продукцию, которая предназначена для работы с питьевой водой!
Пластиковые изделия
Пластиковые обсадные трубы для скважин можно применить для небольшой глубины скважины и устойчивости почвы.
Установка пластиковых труб сегодня считается самым оптимальным вариантом, так как изделия эти практичны, надежны, легки, долговечны. Для установки применяют обсадные трубы такого типа:
- полипропиленовые;
- полиэтиленовые низкого давления;
- из непластифицированного поливинилхлорида.
О преимуществах монтажа мы уже говорили, сейчас определим условия, когда применять подобные трубы нельзя:
- монтаж в качестве обсадной колоны для больших глубин (более шестидесяти метров);
- при бурении в две колонны.
Использование пластика не рекомендуется в случаях с нестабильной почвой, наличии плывунов. Тут лучше всего брать стальные трубы.
https://youtube.com/watch?v=-tCsQK2U984
Соединение при установке
Установка обсадных колонн требует тщательного соединения всех элементов, особенно при наличии погружного насоса. Как правило, отдельные отрезки имеют длину от трех метров до десяти, специалисты предлагают три способа их соединения:
- раструбная установка;
- фитинговые, резьбовые соединения;
- сварка.
Для асбоцементных используют только муфты, другой тип соединения не предусмотрен. Остальные способы подходят для стальных и пластиковых изделий, хотя сварка стального полотна способна ухудшить качество материала.
Самым оптимальным вариантом для установки в скважину считается использование резьбового соединения, особенно для стальных обсадных изделий. Сэкономить на монтаже можно, если использовать пластиковые трубы, но качество соединения может несколько ухудшиться.
Фильтры для обсадных труб ПВХ
Назначением фильтров для обсадных труб является защита воды поступающей в скважину от механических примесей.
Ассортимент фильтров, предлагаемых компанией «Хемкор»:
- щелевой фильтр для неглубоких скважин, формируемых в полускальных породах;
- фильтр с фильтрующим элементом из волокнисто-пористого ПВД, который не изменяет органолептические свойства воды, способны эффективно функционировать в агрессивных и нейтральных средах, а также в воде с высокой степенью минерализации;
- Фильтр со стальной сеткой галунного плетения предотвращает попадание в воду средне- и мелкозернистого песка и других примесей с размером частиц 0,1-0,25 мм. Не рекомендуется к применению на глинистых почвах.
Критерии выбора
Для обустройства обсадки необходимо иметь следующую информацию: глубина скважины, объем водоподачи, диаметр погружного электронасоса, также на выбор довольно сильно влияют финансовые средства потребителя. Чтобы определить, какая труба лучше для скважины, рассмотрим несколько вариантов скважинных источников для водоснабжения.
- Для водозабора с помощью погружного электронасоса из неглубокой скважины (до 30 м) абиссинского типа лучше всего использовать полимерный трубопровод из НПВХ. В зависимости от финансовых возможностей выбирают тонкостенные изделия с резьбовым раструбовым соединением или толстостенные с разносторонней внешней и внутренней резьбой.
- Для скважин на песке глубиной до 60 м хороший вариант — толстостенный НПВХ, при дальнейшем заглублении до 100 м можно рассмотреть различные методы с двойной обсадкой из полимеров. Неплохой вариант — применение снаружи жесткого трубопровода из НПВХ, а внутри оболочки из эластичного и менее устойчивого к нагрузкам ПНД.
- Для глубин выше 100 м рационально применение жесткой металлической обсадной колонны, внутри которой можно разместить эластичный ПНД или жесткий НПВХ трубопровод.

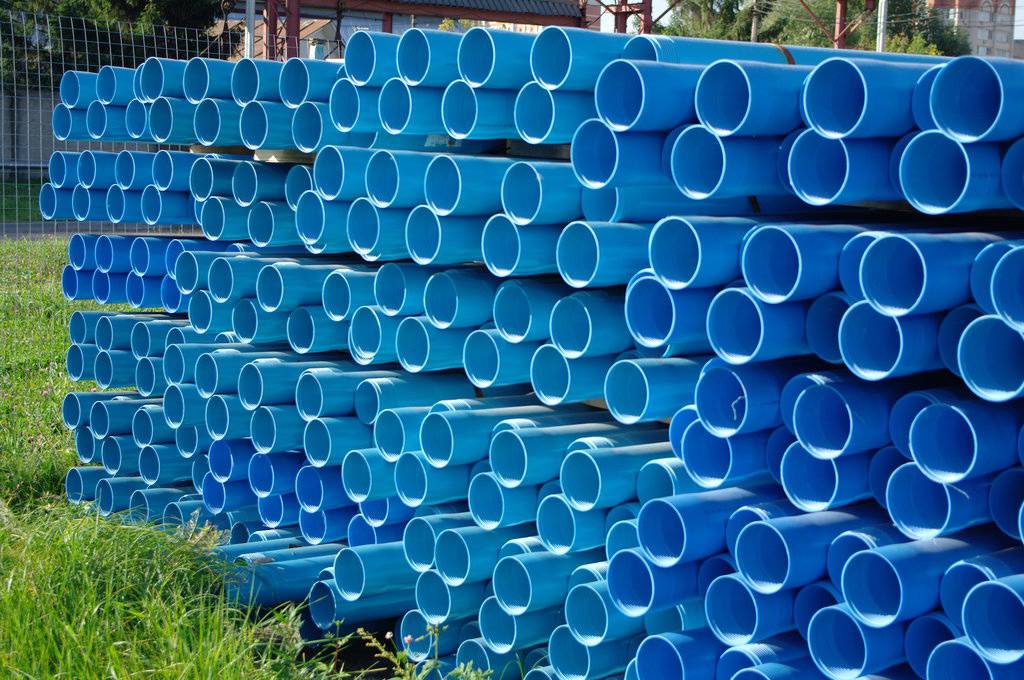

Рис. 14 Внешний вид НПВХ-труб
- В любом случае при выборе однотрубной или двухтрубной обсадки следует учитывать состав грунта, геологические факторы, уровень грунтовых вод. Не помешает выслушать по вопросу проведения обсадки отзывы высококвалифицированных специалистов.
- При покупке ПНД изделий следует быть внимательным из-за того, что в торговой сети реализуют технический полиэтилен вторичной переработки и пищевой первичный материал. Их основное легко различимое отличие — расцветка: труба из вторичной гранулы обычно имеет темно-синий или насыщенный синий цвет, иногда встречается зеленый оттенок. Изделия из ПНД, выполненные из первичного сырья, в соответствии с ГОСТ обладают ярко-синим или голубым цветом.
- Еще один критерий определения некачественного товара из ПНД — запах пластмассы. Оон может напоминать аромат кондитерских изделий, моющих средств, стирального порошка и прочее — все это говорит о материале изготовления из гранул вторичной переработки. Чистый первичный полиэтилен не имеет запаха и может использоваться в системах с питьевой водой без вреда для здоровья человека, в то время как полиэтилен из вторичного сырья допускается применять в системах водозабора для технических нужд.
- При выборе диаметра колонны руководствуются дебитом (производительностью) источника и размерными параметрами электронасоса, при больших объемах водозабора стараются увеличить диаметр обсадной колонны. Насос подбирают таким образом, чтобы его диаметр не был меньше 5 мм внутреннего размера скважинного ствола, если используют мягкий ПНД трубопровод или водозабор проводят на больших глубинах, выбирают больший внутренний диаметр колонны с учетом деформации канала при сдавливании грунтом.
- Качество резьбового соединения НПВХ определяют следующим образом — вкручивают трубу в другую или ее патрубок на три витка и затем двигают одну из деталей в стороны — большой люфт говорит о слабости крепления. Такое соединение обладает низкой герметичностью, а если понадобится демонтаж обсадки с извлечением колонны из скважинного ствола, резьба с большой вероятностью будет сорвана.
Рис. 15 Скважинные фильтры и конусная заглушка
Отличие труб из НПВХ от труб из ПВХ
Для изготовления ПВХ необходимо провести полимеризацию винилхлорида. А для получения самого винилхлорида в свою очередь используется нефтяное сырье и обычная поваренная соль. Для получения полимеров с иными свойствами, при изготовлении ПВХ-изделий вносят определенные изменения. Исключение из состава пластификаторов приводит к получению более жесткого и прочного вида ПВХ, или, по-другому, непластифицированного поливинилхлорида (НПВХ) – безопасного пластика, который лучше других материалов подходит для производства водоотводящих труб.
Благодаря действию пластификаторов (химических составов жидкой или твердой формы), контактирующие с ней основы обретают такие характеристики, как пластичность, мягкость, тягучесть, упрощение обработки и снижение трудозатрат. Но и здесь не обойтись без отрицательных сторон: пластификаторы содержат в своей основе хлор, выделяющийся в окружающую среду в небольшом количестве. Если не добавлять пластификатор, тогда можно получить крепкий материал, не вступающий в химические реакции с водой.
Изобрели этот материал в конце 80-х прошлого века. В наши дни из НПВХ изготавливают самую разнообразную продукцию, требующую устойчивости к механическим деформациям – от шлемов для американского футбола до скейтбордов. И в этом нет ничего удивительного, ведь данная модификация полимера является самой прочной по сравнению с другими видами пластика.
Устойчивость к внешнему давлению, растяжению и сжатию объясняется строением молекул НПВХ. Молекулы других пластмасс соединяются прямой связью, в то время как связи молекул НПВХ после нагревательного процесса и дальнейшего охлаждения первичной массы приобретают крестообразную структуру. В этом заключается секрет особой жесткости материала по сравнению с обычным ПВХ.
Специалисты тщательно исследовали трубы из НПВХ и пришли к выводу, что они могут стабильно прослужить до полувека. Благодаря этому наружную напорную и безнапорную канализацию так часто сооружают из этого материала.
НПВХ часто называют жестким ПВХ.
По внешнему виду НПВХ-трубопроводы различаются толщиной стенок, длиной, цветом и наличием раструбов.
Характеристики и область применения пластиковых труб
Проанализировав имеющуюся информацию, можно приступать к выбору труб. Давайте посмотрим, в каких случаях возможно применение ПВХ трубы для скважин.
Типы обсадных и эксплуатационных труб из пластика
Для создания скважин используют следующие типы пластиковых труб:
Из ПНД – полиэтилена низкого давления;
Обсадные трубы из полиэтилена низкого давления
- Из ПП – полипропилена;
- НПВХ трубы для скважин – из непластифицированного поливинилхлорида.
Все они стали применяться сравнительно недавно, поэтому пока нет фактических данных о сроке их службы. Но абсолютная неподверженность пластика коррозии позволяет считать, что он никак не меньше, чем у стальных труб, срок эксплуатации которых составляет не менее 50 лет.
В каких случаях оправдано применение пластиковых труб
Пластиковые трубы в качестве обсадных нельзя использовать для скважин глубиной более 60 метров, а также для водозаборов, расположенных в подвижных и сложных грунтах. Их прочности недостаточно для подобных нагрузок,но они могут служить эксплуатационной колонной в скважине любой глубины со стальной обсадной трубой.
В принципе все перечисленные выше типы изделий можно использовать для этих целей, но самыми привлекательными в соотношении прочность/стоимость являются трубы из НПВХ. Чаще всего пластиковые трубы используют для строительства скважин на песок, так как срок эксплуатации подобных водозаборов не отличается большой продолжительностью, и «закапывать» в землю дорогую стальную колонну, рассчитанную не несколько десятилетий, является неоправданным расточительством.
Ещё один вариант применения – абиссинская скважина из пластиковых труб. Но при её устройстве колонну не забивают в грунт, а устанавливают в заранее пробуренное отверстие, чтобы не нарушить целостность трубы.
На фото – резьбовое соединение труб
Недостатки и преимущества
Недостатков у таких труб немного, но они существенны. Это меньшая по сравнению со стальными прочность и недостаточная устойчивость к механическим воздействиям. Что не позволяет использовать их в глубоких водозаборах со значительным давлением грунта на стенки.
Однако, если сравнивать их с теми же стальными или асбестоцементными трубами, нельзя не заметить и явных преимуществ, к которым относятся:
- Абсолютная стойкость к коррозии и воздействию агрессивной среды;
- Устойчивость к химическим веществам, которые применяются при обработке скважин для их регенерации и дезинфекции;
- Проистекающая из перечисленных выше свойств долговечность, которая может составить более 50 лет – срок службы стальных труб;
- Высокая герметичность соединений, что гарантирует чистоту воды в скважине, не загрязненной частицами грунта и сточными водами;
- Небольшой вес, возможность с меньшими затратами транспортировать трубы на участок и устанавливать их своими руками без помощи спецтехники;
- Простота монтажа, особенно при резьбовом соединении;
Процесс монтажа пластиковой скважины
Низкая стоимость как самих изделий, так и их установки.
Такие рабочие характеристики пластиковых труб весьма привлекательны для потребителей, поэтому они обретают все большую популярность у людей, решивших организовать собственную автономную систему водоснабжения загородного дома или дачи.
Характеристики и применение
Обсадные трубы НПВХ 125 мм в России производят ряд предприятий: компания «Кормелл», ЗАО «Хемкор», группа компаний «Системы пластиковых трубопроводов» и др.
Их продукция соответствует требованиям стандартов ГОСТа 51613 — 2000 и ТУ 2248-001-517588796-2008, согласно которых обсадные трубы НПВХ должны обладать:
- снаружи и изнутри гладкой поверхностью без пузырей, сколов, трещин и раковин. Допускается только наличие продольных полосок и волнистости незначительных размеров;
- нейтральностью ко всем химическим средствам, которые используются в процессе регенерации скважин и обработки их для дезинфекции;
- устойчивостью к ударным нагрузкам;
- низким сопротивление потоку внутренней среды;
- высокой кольцевой жёсткостью;
- устойчивостью к коррозии;
- низкой электропроводностью;
- стойкостью к образованию водного камня;
- внутренние поверхности практически не изнашиваются;
- прочностью к боковому давлению и растяжению;
- устойчивостью к осадку камня и загрязнений;
- небольшим удельным весом.
Металлический трубный прокат также может без опасений подвергаться обработке всеми химическими средствами, устойчив к осадку камня и загрязнений, способен воспринимать ударные нагрузки, но дорогой и быстро выходит из строя под воздействием коррозии.
При этом гигиенические свойства питьевой воды из такой скважины с течением временем некоим образом не ухудшатся.
Кроме того, они обладают хорошей пропускной способностью и способствуют уменьшению диаметров трубопроводов, входящих вместе с ними в единую водопроводную или технологическую систему.
У обсадных труб НПВХ 125 мм высокий уровень допустимого напряжения, предел текучести не менее 49 МПа и плотность составляет 1,4 г/см³, вследствие чего при погружении в скважину на 30 м способны выдерживать нагрузку более 5 тонн.
Важно! Низкая сопротивляемость изгибу, динамическим нагрузкам при эксплуатации в грунтах с подвижными слоями может привести к появлению трещин на обсадных изделиях
2.1. Сфера использования
Более толстостенную продукцию из НПВХ используют для укрепления технологических стволов, в тех случаях, когда их глубина превышает 100 м.
При обустройстве водозаборной скважины трубами НПВХ с резьбовыми раструбами строго соблюдают правило, в основе которого лежит постепенное уменьшение диаметров бурения, когда:
- первую часть проходки в крепкой коренной породе на 3 — 5 м осуществляют буром диаметром 140 мм;
- следующая часть скважины вскрывается до водоносного разлома буром 130 мм;
- в пробуренный шурф погружают одну обсадную трубу Dn 125 мм, к ней посредством резьбы присоединяют следующий элемент, и так до выполнения полной обсады ствола. Надёжную герметичность колонне обеспечивают установкой в пазы всех узлов сочленения уплотнительных колец. В случае использования изделий под клеевое соединения, гладкий конец трубы при сборке нужно смазать двухкомпонентным клеевым составом на основе полимера UPVC и тетрагидрофурана и поместить в раструб нижней части колонны.
Важно! Если между наружной стенкой обсадной трубы НПВХ и грунтом остаётся свободной пространство, то его следует заполнить бетоном или щебнем мелкой фракции. Для неглубокой скважины с легким насосом достаточно и пластикового оголовка с несущей способностью до 200 кг
Для неглубокой скважины с легким насосом достаточно и пластикового оголовка с несущей способностью до 200 кг.
Видео
Типоразмеры пластиковой обсадной трубы
| Dn, мм | Наружный диаметр, мм | Размер раструба, мм | Длина, мм |
|---|---|---|---|
| 80 | 90 | 95 | 3060 |
| 80 | 90 | 101 | 6000 |
| 100 | 113 | 125 | 3070 |
| 100 | 113 | 125 | 5070 |
| 100 | 113 | 132 | 3070 |
| 100 | 113 | 132 | 5070 |
| 115 | 125 | 132 | 2070 |
| 115 | 125 | 132 | 3070 |
| 115 | 125 | 132 | 5070 |
| 115 | 125 | 134 | 3070 |
| 115 | 125 | 134 | 5070 |
| 115 | 125 | 137 | 3070 |
| 125 | 140 | 149 | 2070 |
| 125 | 140 | 149 | 3070 |
| 125 | 140 | 149 | 5070 |
| 125 | 140 | 152 | 3070 |
| 125 | 140 | 152 | 5070 |
| 150 | 165 | 176 | 3070 |
| 150 | 165 | 180 | 3070 |
| 175 | 195 | 205 | 3080 |
| 175 | 195 | 211 | 3080 |
| 200 | 225 | 241 | 3090 |
| 200 | 225 | 247 | 3090 |
Надо сказать, что толщина стенок тоже может отличаться. Минимальной считается 5 мм, а максимальной 20, что зависит от того, насколько глубоко она будет опускаться, то есть от глубины залегания водоносного слоя.
Надо сказать и то, что для больших глубин используют материал с увеличенной толщиной, а для малых и средних – с нормальной.
В таблице ниже можно увидеть, все значения толщины стенки изделий из НПВХ для скважин.
