Водопроводные трубы ПНД, виды, особенности конструкции. Соединение полиэтиленовых труб +Фото

Разновидности и типы

Для максимизации эффективности создания разветвлений трубопроводов (хотя они бывают прямыми и непрерывными) нужно наличие большого ассортимента фитингов. Это позволяет создать систему абсолютно любой конфигурации.

Зачастую в сантехнике применяются такие соединительные элементы:

1. Отводы. С их помощью можно отвести трубопровод на какой-либо угол.
2. Тройники. Необходимы для соединения трёх труб. Бывают прямые и сделанные под углом.
3. Крестовины. Предназначены для сращивания четырёх труб.
4. Заглушки. Необходимы для перекрытия прохода в каком-либо месте.
5. Муфты. С их помощью можно соединить два отрезка трубы.
6. Переходы. Это те же самые муфты, но только имеют разные диаметры с двух концов. Нужны для перехода от трубы одного сечения к другому.
7. Штуцеры. Монтируются для подключения вспомогательных элементов.
8. Ниппели. Это патрубки с нарезанной резьбой.

Некоторые сантехники пытаются сэкономить, и поэтому вместо латунных фитингов используют обычные соединительные элементы из полиэтилена. Это приводит к значительному снижению надёжности и герметичности системы.

Латунные устройства в своей конструкции имеют дополнительные элементы. К ним относится уплотнительная юбка и наружная гайка. Снаружи гайкой зажимается юбка, из-за чего обжимается труба. Благодаря такому решению, все соединения хорошо выдерживают перепады давления.

Способы соединения полиэтиленовых труб

Трубы ПНД могут быть соединены 2 способами. Первый делится на:

• стыковая сварка,
• электромуфтная сварка.

Вторым способом предусматривается соединение с помощью муфты и фитингов.

К канализационным трубопроводам предъявляют меньшие требования в сравнении с водопроводными. Это объясняется тем, что они безнапорные и делятся на:

• раструбное соединение,
• фитинговое соединение.

Муфтовое соединение

Муфтовые соединения полиэтиленовых труб, изготовленных методом экструзии, нашли широкое применение в монтажных работах трубопровода. Муфтовыми соединениями возможно быстрое, надежное и без каких-либо лишних приспособлений соединение торцов трубопровода.

Преимущества данного способа соединения:

• устойчив к механическому воздействию и к перепадам температур,
• крепления являются надежными и долговечными,
• широкое применение,
• низкая цена полиэтиленовых материалов,

При монтаже трубопровода применяют такие виды муфт:

• Компрессионная муфта, выпускаемая как с наружней резьбой, так и с внутренней. Применяют эти элементы соединения при монтажных работах систем, подающих газ и воду.
• Соединительная муфта. Является самой простой, с помощью нее соединяются трубы одинакового диаметра,
• Редукционная муфта. Является переходной для крепления труб разного диаметра.

Компрессионное фитинговое соединение

Компрессионными фитингами достаточно просто соединяются полиэтиленовые трубы.

Это выполняют в определенной последовательности:

• Выворачивают накидную гайку и разбирают фитинг,
• Подготавливается конец трубы: чистится от загрязнений, снимают фаску фаскоснимателем или острым строительным ножом,
• На трубе делается отметка на какую глубину должна войти труба в фитинг,
• Перед тем, как вгоняется труба в фитинг, ее следует натереть смазочным средством для легкости работы,
• После введения трубы в фитинг, затягивают обратно накидную гайку.

Напорные трубопроводы монтируют сварными соединениями с неразъемным типом. Монтаж не сложный и не требует особых квалификационных навыков.

Стыковая сварка

Для соединения труб ПНД стыковой сваркой будет необходим специальный паяльник.

Работа выполняется в следующей последовательности:

• Концы трубы закрепляют лапами сварочного аппарата и проводят центровку,
• Поверхность разогревается до начала плавления,
• Сжимают между собой расплавленные концы труб,
• Затем шов охлаждается естественным способом.

Электромуфтная сварка

Данный способ немного посложнее метода стыковой сварки и потребует специальные муфты с электрическими спиралями, которыми разогревается элемент при условии с подачей напряжения. Происходит сваривание элементов с муфтой.

Плюс такого метода в простоте выполняемой работы. Минусом является большая стоимость электрической муфты. Если планируются множество соединительных элементов, то целесообразнее будет воспользоваться контактной сваркой.

Для соединения полиэтиленовых и металлических труб пользуются двумя методами соединений:

• Резьбовое соединение, применяемое в трубах маленького диаметра. Для этого будет необходимо приобретение фитингов, с одной стороны которых нарезана резьба для стыкования с трубой из металла, а с другой — гладкая муфта для скрепления с ПНД трубой,
• Фланцевые соединения предусмотрены для соединения труб, имеющих большой диаметр. Здесь производят приваривание буртовых втулок к полипропиленовой трубе.

Раструбное соединение

Раструбное соединение труб ПНД является одним из наиболее экономичных методов. Ведь здесь нет никак растрат на сварку. Но этот вид подойдет только для безнапорных магистралей. Раструбы не способны должным образом соединить систему под давлением.

Для обеспечения герметичности при погружении раструбов оного в другой, будет целесообразнее использование уплотнительных колец, например резиновых.

Монтаж

Для того чтобы увеличить эффективность монтажных работ полиэтиленовых труб, стоит изучить варианты соединения двух изделий друг с другом.

Выделяются следующие методы:

• сварка;
• компрессионные фитинги;
• электромуфтовая сварка;
• фланцевое соединение.

Первый метод используется на практике чаще всего, поскольку имеет высокую степень надежности и образует герметичный и прочный шов между элементами конструкции водопровода. Технология сварки заключается в следующем: торцы изделий подвергают термообработке при использовании сварочного аппарата, после чего скрепляются друг с другом – благодаря этому образуется соединение. Такой способ в особенности актуален при обустройстве подземного трубопровода.

Фитинги являются вторым по популярности способом фиксации изделий между собой. Сегодня в продаже имеются различные компрессионные детали – тройники, муфты, переходные и угловые фитинги. Подобное многообразие дает возможность выполнять переход на резьбу. За чет использования таких элементов можно проложить систему водопровода любой конфигурации. Однако соединение коммуникаций, которые будут располагаться под землей, такими крепежными деталями выполнять не рекомендуется, поскольку фитинги нуждаются в регулярной профилактике.

Электромуфтовая сварка выполняется при использовании специальной разновидности фитингов – муфт. Они имеют в своем составе нагревательные элементы и клеммы. Последние нужны для соединения с нагревательным оборудованием.

Процесс соединения изделий происходит следующим образом: фитинги с обоих концов вставляются в трубы, после чего подключается нагревательное устройство, за счет которого спиральный элемент плавит муфту и основание трубы. В итоге на этом месте образуется прочный неразъемный шов.

Фланцевое крепление применяется при переходе на резьбу. Такой вариант соединения не получил широкого распространения, однако при монтаже водопровода из ПНД-труб для холодного водоснабжения фланцы весьма популярны.

В пользу простого монтажа ПНД-труб говорит и широкий ассортимент соединительных элементов, которые используются в комплекте с трубами. Они дают возможность прокладывать системы любой конфигурации, а также позволяют соединить элементы друг с другом оперативно и максимально надежно. Специалисты выделяют ряд рекомендаций общего характера, которые помогут выполнить монтаж труб из полиэтилена низкого давления без риска допустить ошибку.

Следует выделить несколько основных правил.

Все монтажные работы следует начинать с создания подробной схемы расположения будущей системы водоснабжения. Составленные чертежи помогут провести максимально четкие подсчеты количества труб и соединительных элементов, которые понадобятся для магистрали.

В процессе самостоятельной транспортировки приобретенной продукции необходимо принять меры предосторожности, чтобы избежать ситуаций, в которых продукция может повредиться об острые предметы или рабочий режущий инструмент. Если планируется закладка ПНД-труб в почву, нужно предварительно провести подготовительные мероприятия, связанные с обустройством в траншее подушки из песка, слой которой не должен составлять менее 10 см

Как альтернатива песку, в качестве сырья для подушки под трубы можно использовать гравий

Этот дополнительный слой нужен для того, чтобы обезопасить изделия от риска повреждения стенок об острые края различных предметов, которые могут оказаться в грунте. Перед укладкой труб защитный слой нужно тщательно утрамбовать. Изделия, по которым будет происходить транспортировка холодной воды, должны быть уложены таким образом, чтобы места стыков элементов водопровода были слегка утоплены в насыпную подушку.

Во втором случае работы выполняются для помощи фланцевых либо же раструбных фитингов, которые имеют в своем составе эластичный уплотнитель. Этот вариант приемлем для коммуникаций, в которых движение жидкой среды внутри происходит без участия давления (для труб с диаметром до 35 мм). Для соединения труб разъемным методом нет необходимости в использовании специализированного оборудования либо инструмента.

При соблюдении простых правил трубопровод, выполненный из полиэтиленовых труб низкого давления, сможет обеспечить подачу в жилое строение либо на участок холодной воды в минимальные сроки.

Стыковка ПНД фитингов

В основном для соединения труб из ПНД используют специальные фитинги. Наиболее простым для самостоятельного соединения этих труб считается установка компрессионного фитинга. Он может справиться с давлением воды до 10 атмосфер. Фитинг компрессионного типа комплектуется компонентами:

• корпус фитинга;
• гайка зажимная;
• цанга;
• кольцо стопорное;
• прокладка из резины.

Перед началом соединения труб следует подготовить их концы к монтажу. Срезы труб должны быть строго перпендикулярными, не иметь шероховатостей или заусениц. По внешнему краю трубы делается отметка (для того, чтобы не повредить резиновую прокладку).

Монтаж фитинга осуществляется следующим образом: на готовую трубу в следующем порядке надеваем — гайку зажимную, затем цангу и кольцо стопор. Прокладку из резины помещаем в корпус. Соединяем корпус с трубой с заранее смонтированными деталями, и прочно, с силой, закручиваем.

Установка соединений под регулирующие и запорные вентили имеет свои особенности. Одна сторона фитинга имеет специальный фланец, другая — выходную систему под задуманный тип стыковки. Присоединение такого фитинга осуществляется посредством гаек, болтов и специальных прокладок.

Пошаговая инструкция по монтажу

Перед началом применения латунных изделий для труб следует выполнить некоторые подготовительные работы. Необходимо заранее нарезать согласно замерам отрезки ПНД нужной длины и укомплектовать их муфтами, тройниками и другими деталями.

После этого действия выполняются по такому алгоритму:

1. Сначала нужно ещё раз проверить наличие всех необходимых материалов.
2. Перед соединением трубу нужно зачистить с обеих концов (развальцевать). Для этого используется специальный инструмент.
3. Чтобы процесс сборки прошёл легче, с наружной стороны трубопровода следует нанести отметку. Она показывает, до какого уровня будет входить ниппель.
4. На арматуре необходимо ослабить обжимную гайку. Лучше всего её полностью открутить.
5. Теперь нужно вставить фитинг до упора, используя начерченную отметку.
6. На последнем этапе следует крепко затянуть гайку, но не перетянуть, чтобы элемент не лопнул.

Так происходит монтаж практически всех типов соединений. Различия могут быть только в небольших нюансах. Во время сборки следует тщательно следить за последовательностью действий.

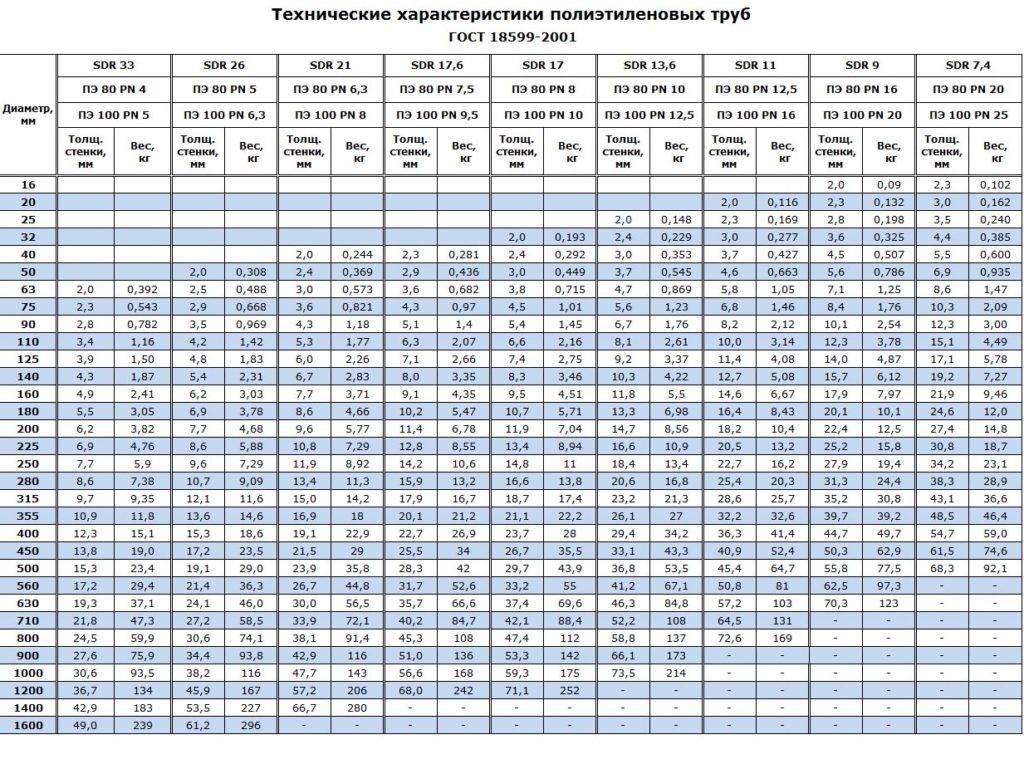

Технические характеристики

Параметры трубок из полиэтилена низкого давления обуславливают сферы их применения. Технические характеристики:

1. Материал — полиэтилен низкого давления.
2. Температура, при которых ПНД сохраняет свою целостность — 70–80°C.
3. Эксплуатационная температура — -20–40°C.
4. Диаметр деталей — от 10 до 1200 мм.
5. Максимальная прочность на разрыв — 38 МПа.
6. Выдерживаемое давление — 6–16 атмосфер.
7. Срок эксплуатации — 50 лет.
8. Высокий показатель гибкости.

Трубки ПНД продаются бухтами или отрезками длиной 6–12 метров. Узнать технические характеристики можно по маркировке. По ней можно узнать:

• максимальное давление, выдерживаемое деталями;
• допустимую рабочую среду;
• толщину стенок;
• диаметр трубок;
• наименование производителя;
• материал, который использовался для изготовления.

Маркировка дополняется датой выпуска деталей. Изготавливаются трубки согласно ГОСТу, по которым устанавливаются основные параметры. Их должны придерживаться производители.

Технические трубы из пластика (Фото: Instagram / pnd.30)

Советы по выбору ПНД трубы

Для среднестатистического частного участка (например, на даче) рекомендуется приобретать катушки длиною 25 метров. Толщина стенки для хозяйственного водопровода должна быть примерно 2 мм.

Показатели сечения ПНД трубопроводов могут быть разными и подбираются исходя из нескольких условий, однако, главным параметром является давление в коммуникации:

• если напор в источнике воды довольно высокий, а его обсадная труба по диаметру превышает ¾ дюйма, то в этом случае идеально подойдёт изделие с сечением 25 мм;
• если в качестве источника воды выступает металлическая труба диаметром не более ¾ дюйма, то необходимо использовать деталь с сечением 20 мм.

Стоит запомнить одно важное правило: размеры сечения отвода должны быть меньшими, чем аналогичный показатель главной трубы. Это необходимо для того, чтобы создать хороший напор в системе

И конечно же, следует обращать внимание на идентификационную полоску. Труба должна быть пригодна для хозяйственного (питьевого) водоснабжения

Классификация ПНД фитингов

Конструкция и материал фитингов зависит от назначения и проходных размеров систем коммуникаций. Пластиковые изделия для труб ПНД могут применяться следующих видов:

• отводы — для изменения направления трассы трубопровода на угол от 1 до 179º;
• тройники — для создания дополнительной трассы под углом 90º;
• муфта — для стыковки двух отрезков трубы с одинаковым диаметром;
• переходная муфта — для соединения двух участков с разными диаметрами;
• заглушка (пробка) — для герметичного закрытия участка трубы;
• седелки — для отвода из водо- и газопровода рабочей среды, особая форма изделия позволяет проводить врезку под давлением.
• штуцер – для подключения к емкости или основному трубопроводу;
• ниппель – для соединения с помощью резьбы с трубопроводом или штуцером.

Фитинги для полиэтиленового трубопровода

Напорные и безнапорные системы водоснабжения, а также безнапорные канализации из полимерных материалов требуют использования специальных полиэтиленовых фасонных частей. Они обладают такими достоинствами:

• Небольшой вес;
• Огромный сортамент;
• Стойкость к температурным перепадам;
• Отсутствие коррозии;
• Нет необходимости в дополнительной изоляции;
• Высокое рабочее давление;
• Длительный срок использования.

Фитинги для полиэтиленовых труб

В зависимости от своего назначения полиэтиленовые фитинги бывают следующих видов:

• Запорная арматура;
• Регулирующая арматура;
• Защитная арматура;
• Предохранительная арматура.

Для системы канализации также используются безнапорные фитинги из гофротрубы. Полиэтиленовая труба соединяется с гофрированными фитингами с использованием резинового уплотнительного кольца. В местах стыковки не требуется применение изоляции, соединение абсолютно герметичное и надежное.

Поверхностные и погружные насосы для скважин

В случае бурения упомянутой выше скважины на песок возможна также установка поверхностного насоса, который может поднимать воду с глубины до 8-10 метров. Выпускаемые сегодня устройства такого типа работают достаточно надежно, но, как уже говорилось, песчаные скважины сами по себе недолговечны. Кроме того, они требуют применения дорогостоящего фильтрующего оборудования.

В артезианскую скважину возможен монтаж исключительного погружного насоса. В его качестве можно использовать как импортное оборудование, так и отечественные изделия марок ЭЦВ или Водолей. Эти устройства пользуются популярностью на рынке, благодаря доступной цене, а также постоянно совершенствующимся технологиям изготовления, расширению функциональности.

Как правильно осуществить монтаж изделия в скважину? Внимательно изучите нашу инструкцию, посмотрите видео, и вы обязательно сумеете справиться с этой задачей.

Преимущества

• низкая стоимость;
• химическая инертность – не вступает в реакцию ни с щелочами, ни с кислотами; вода не приобретает постороннего привкуса или запаха;
• коррозионная стойкость; стойкость к воздействию агрессивных сред;
• долговечность — первые трубы отработали уже более пятидесяти лет;
• гладкая внутренняя поверхность — такие трубы не «зарастают» солями кальция, как металлические;
• переносят замораживание с водой внутри и не лопаются, как металлические;
• не боятся перепадов температур (в пределах от — 20 °С до 40 °С):
• пластичный полиэтилен легко переносит подвижки грунта;
• технологичность – легкий и быстрый монтаж;
• полиэтилен экологичен – его производство и утилизация не приводят к загрязнению окружающей среды;
• малый вес облегчает их монтаж, хранение, транспортировку.

Видео

Один из примеров, как заменить участок металлической трубы на полипропиленовую. По такому же принципу возможно соединять пластиковые трубы из разных материалов:

На этих фотографиях вы сможете разглядеть, как еще возможно подключать пластиковые трубы:

Добрый день! В нашей дивной новостройке одним из странных технических решений застройщика стало подключение труб водоснабжения. Они представляют собой два куска труб из сшитого полиэтилена PE-X, заведенных в квартиру и обрезанных. Я хочу сделать разводку из ПП труб. Как соединить PE-X и ПП между собой?

И можно ли на первое время (самое начало работ) поставить на PE-X просто компрессионный фитинг, чтобы в квартире была какая-никакая вода?

Лучший ответ

скажите, а почему вы не хотите всю воду развести пексом ? собирается он явно проще полипропилена, отсутсвует риск заузить трубу или криво спаять соединение, экологически чистый, и тд и тп.

если вы все же решили делать именно полипропиленом — найдите контору которая торгует пексом, и возьмите в аренду инструмент + купите фитинги. аренда будет стоить 300-500 руб в сутки, фитинги в зависимости от диаметра — по 200-500. ставятся они элементарно, можно поставить самому. Вот как пример — в питере (у меня рядом несколько контор, где можно под залог взять ручной инструмент uponor, уверен в москве такие конторы тоже есть). vodopad.spb.ru/catalog/29452/

Прблемы особой нет, пригласите сантехника что бы поставил фитинги на ввод и краны, далее времянку делайте. От управляющей компании могут предоставить сантехника, или частника.

скажите, а почему вы не хотите всю воду развести пексом ? собирается он явно проще полипропилена, отсутсвует риск заузить трубу или криво спаять соединение, экологически чистый, и тд и тп.

если вы все же решили делать именно полипропиленом — найдите контору которая торгует пексом, и возьмите в аренду инструмент + купите фитинги. аренда будет стоить 300-500 руб в сутки, фитинги в зависимости от диаметра — по 200-500. ставятся они элементарно, можно поставить самому. Вот как пример — в питере (у меня рядом несколько контор, где можно под залог взять ручной инструмент uponor, уверен в москве такие конторы тоже есть). vodopad.spb.ru/catalog/29452/

Способы соединения

Трубы из полиэтилена низкого давления можно соединять разъемным и неразъемным способами. Ниже мы расскажем о каждом из этих методов.

Разъемные соединения

Такой тип соединений применяется на диаметрах до 315 мм включительно, но желательно применять на диаметрах не более 110 мм. Он так же надежен, как и неразъемные способы.

Его достоинства:

• быстрота и легкость монтажа;
• экономичность — не требуется специальное оборудование; муфты и другие фитинги не слишком дороги;
• доступность – можно использовать в стесненных условиях, под водой, например.

Соединители (фитинги, муфты) монтируются в следующем порядке:

• торцы тщательно обрезаются перпендикулярно длине трубы; зачищаются от заусенцев;
• на торцах снимается фаска (с помощью специального приспособления или острым ножом);
• на торцы насаживается соединительный элемент (он входит в переходник достаточно туго);
• затем аккуратно затягивается гайка на фитинге.

Соединение муфтами

Это самый быстрый и не требующий особого оборудования способ сборки трубопроводов. Легко может быть применен в домашних условиях.

Полиэтиленовые муфты бывают нескольких видов:

• соединительные – соединяют трубы одного диаметра;
• редукционные – используют как переход для разных диаметров;
• компрессионные – предназначены для соединения труб ПЭ с различной запорной аппаратурой, стальными, пропиленовыми или ПВХ трубами.

Муфты бывают прямые и угловые. Виды муфт приведены в таблице.

Фитинговое соединение

Компрессионные фитинги – разновидность соединительных деталей для водопроводов.

Установка их аналогична установке муфт.

Фланцевое соединение

Применяется на магистральных трубопроводах большого диаметра (не менее 40 мм) для установки задвижек, вентилей, регуляторов ( для их последующего снятия для ремонта или замены).

Для закрепления фланцев на концы трубопровода привариваются специальные муфты, затем на них накручиваются фланцы.

Стыковая сварка

Такой сваркой желательно соединять заготовки с толщиной стенки не менее 5 мм.

Торцы зачищаются, снимается фаска, вставляется в специальный нагреватель, оплавляются, затем заготовки стыкуются, прижимаются и выдерживаются неподвижно до полного охлаждения.

Электромуфтовая сварка

Соединяемые две трубы вставляются в специальную муфту, внутри которой есть нагревательный элемент. Затем на него от специального аппарата подается напряжение, муфта и заготовки разогреваются и свариваются. Очень удобный способ сварки. И очень дорогой. На больших диаметрах стоимость муфты будет намного превышать стоимость трубопровода на Вашем участке.

При выполнении такого вида сварки следует особое внимание уделить предварительной зачистке торцов и неподвижности соединения до момента полного остывания

Электросварные фитинги

Как и предыдущий вид, эти фитинги предназначены для получения сплошного соединения, но нагревательный элемент, плавящий полиэтилен, размещен в самом корпусе изделия. Ток подается через электромуфтовые аппараты, они стоят на порядок дешевле обычных сварочных.

Электросварные ПНД фитинги станут предпочтительным выбором для небольших ремонтных компаний или внутренних служб сантехников на предприятиях и в организациях, когда сварка требуется не постоянно, а периодически. Также они могут использоваться для получения сплошных соединений в труднодоступных местах, где разместить сварочный аппарат невозможно.

Стыковка ПНД фитингов

В основном для соединения труб из ПНД используют специальные фитинги. Наиболее простым для самостоятельного соединения этих труб считается установка компрессионного фитинга. Он может справиться с давлением воды до 10 атмосфер. Фитинг компрессионного типа комплектуется компонентами:

• корпус фитинга;
• гайка зажимная;
• цанга;
• кольцо стопорное;
• прокладка из резины.

Перед началом соединения труб следует подготовить их концы к монтажу. Срезы труб должны быть строго перпендикулярными, не иметь шероховатостей или заусениц. По внешнему краю трубы делается отметка (для того, чтобы не повредить резиновую прокладку).

Монтаж фитинга осуществляется следующим образом: на готовую трубу в следующем порядке надеваем — гайку зажимную, затем цангу и кольцо стопор. Прокладку из резины помещаем в корпус. Соединяем корпус с трубой с заранее смонтированными деталями, и прочно, с силой, закручиваем.

Установка соединений под регулирующие и запорные вентили имеет свои особенности. Одна сторона фитинга имеет специальный фланец, другая — выходную систему под задуманный тип стыковки. Присоединение такого фитинга осуществляется посредством гаек, болтов и специальных прокладок.

Как осуществляется разъемное соединение

Фланцевое раструбное соединение – это самый популярный тип крепления полиэтиленовых труб в домашних условиях без сварки. Его удобно выполнять на водопроводах с диаметром от 50 мм. На меньших диаметрах нужно работать фитингами либо специальными зажимами или хомутами. Также фланцы применяются для установки соединения медных, металлических или чугунных трубопроводов с полиэтиленовыми.

Фото: фланец для полиэтиленовых труб

Фланец – это деталь с резьбой, которая используется для соединения труб различного типа. В основном металлические фланцы используют для газовых коммуникаций, металлических водопроводов, а также для соединения водопроводных систем из разного материала. При этом для установки полиэтиленовых труб с металлическими применяется особенный тип фланца, у которого на одной стороне резьба, а на второй – уплотнитель. Это позволяет обеспечить максимально прочное и герметичное соединение.

Как своими руками сделать резьбовое соединение ПЭ труб:

1. Подготовьте трубопровод. Для этого обрежьте пластиковую трубу под прямым углом, то же самое нужно сделать и с металлической;
2. Если на месте, которое нужно соединить с полиэтиленовой трубой, у металлической нет резьбы – нужно е сделать. Эта работа производится при помощи специальных резьбонарезных насадок;
3. Далее, необходимо закрепить фланец на резьбу трубы, не перетягивайте, чтобы не сорвать самонарезное соединение. При этом желательно перед началом работы резьбу обработать герметиками или мастиками во избежание протеканий. Иногда разрешается защищать резьбовое соединение шнуром, обработанным смолой;
4. Теперь в свободный конец фланца вставляется пластиковая труба, также обработанная специальными веществами.

Фланцами очень удобно работать в домашних условиях, но только если у Вас не слишком большие диаметры труб, иначе для установки соединений понадобятся специальные приспособления. Главным их преимуществом является то, что они подходят для напорных пластиковых труб. При этом фитинги бывают очень разные: компрессионные, электросварные из легированной стали, отлитые из поливинилхлорида.

Фото: соединение трубы

Для соединения безнапорных полиэтиленовых и полипропиленовых труб диаметром до 50 мм, пользуются фитингами. Технология следующая:

1. Перед началом работы сделайте проект, чтобы рассчитать количество фитингов. Также нужно определить нужный диаметр этих соединительных приспособлений и их материал;
2. Позаботьтесь о покупке инструментов для работы. Вам понадобится фасонный ключ, специальные зажимы, герметики;
3. Отключите водоснабжение. Трубы должны быть сухими;
4. Нанесите на поверхность водопроводных коммуникаций герметики, которые являются защитой от протечек;
5. После вставьте фитинги в места разъединения труб. Желательно подрезать каждую коммуникацию для создания прямого угла в конструкции;
6. Это соединение пластиковых труб не требует никаких знаний резьбонарезных инструментов или опыта работы. Все, что нужно – это нарезать трубу нужных размеров и соединять при помощи фасонных элементов.
7. После окончания работы воду сразу же включать нельзя, нужно чтобы герметик высох и укрепился. В среднем период его застывания варьируется между 3 – 8 часами.

Крепление хомутом используется только для безнапорных полиэтиленовых труб, иначе канализация прорвет. Подобное соединение используется для крепления асбестоцементных труб при помощи безнапорных бетонных колец.

Фото: фитинг для полиэтиленовых труб

Способы соединения полимерных трубопроводов

Соединение пластиковых водопроводных труб своими руками может осуществляться по разным технологиям. Выбор их зависит от предназначения системы, типа используемого полимера и габаритов трубы. Основными типами соединения считаются:

1. В раструб. Чаще всего применяется для канализационных инженерных систем, где среда двигается самотеком. Подойдет и для водопроводных сетей, работающих не под давлением.
2. С помощью клеевого состава. Здесь возможно два варианта как соединять пластиковые водопроводные трубы без пайки — стандартное клеевое соединение или «холодная сварка», когда под действием определенного компонента клея верхняя часть полимера растворяется, и 2 детали склеиваются между собой на молекулярном уровне. «Холодная сварка» подходит для водо-, газо- и канализационных систем.
3. Резьбовыми соединениями. Такой тип монтажа оказывается уместен, когда выполняется соединение пластиковых труб с металлическими.
4. Высокотемпературная сварка — детали, подлежащие соединению, предварительно разогреваются в специальной установке, а затем стыкуются. Технология носит также название диффузной сварки.
5. Создание фланцевых соединений. можно применять специальные приварные втулки под фланцы или накладные металлические фланцы. Это оптимальный вариант соединения металла с пластиком.
6. Стыковка с использованием цангКонструкция обжимного фитинга оптимальна в случае соединения небольших диаметров. Монтаж осуществляется соединительными обжимными фитингами с резиновым уплотнением. В процессе монтажа зубцы металлической трубки «врезаются» в трубу, формируя надежный стык.
7. Сварка с электрической муфтой. Для соединения детали подготавливаются — очищаются и обезжириваются, после чего располагаются в одной плоскости, и на них надевается электромуфта. Когда к ней подключают ток, трубы разогреваются — за счет этого и происходит стык. Стык формируется достаточно надежным, но недостаточно прочным для использования в отопительной системе.

Читать Как установить экран под ванну раздвижной

В целом, можно соединить пластиковые трубы как без сварки, так и с ней, то есть, монтаж может осуществляться «горячим» (сваркой) или «холодным» способом.

Наиболее рациональной при монтаже водопровода является коллекторная разводка труб водоснабжения в квартире. В чем ее преимущества и особенности — читайте в отдельной статье.

Как организовать водоснабжение в частном доме из скважины рассказано в этом материале .

Основные характеристики ПНД

Согласно нормативных документов ПНД трубы для водопровода имеют эксплуатационные характеристики:

• все поверхности являются гладкими и однородными;
• недопустимо наличие трещин, раковин и посторонних веществ;
• максимальный показатель рабочего давления 16-20 атмосфер;
• рабочая температура предусмотрена -20 – +40 °С;
• ПЭ изделия могут применяться при температуре от -70 до +80 °С;
• предел прочности у изделий составляет 38 МПа;
• данный вид отмечается тремя и более синими полосами на внешней поверхности.

Таблица технических характеристик ПНД:

Вышеуказанные характеристики позволяют применять полиэтиленовую трубу для холодного и горячего водопровода. Такую магистраль можно прокладывать на поверхности грунта и в нем. Применяемые технологии значительно упрощают монтаж ПНД и позволяют использовать подобные водопроводы для транспортировки воды любого назначения.
