Монтаж труб ПНД для летнего водопровода на даче

Процесс монтажа ПНД труб

Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы — фитинги и доборы (тройники, уголки, заглушки).

Инструменты

Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.

При «горячей» стыковке ПНД-труб потребуется специальный электроприбор — сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90о.

Фитинги

Соединительные фитинги для ПНД-труб бывают двух видов:

• Компрессионные.
• Диффузионные.

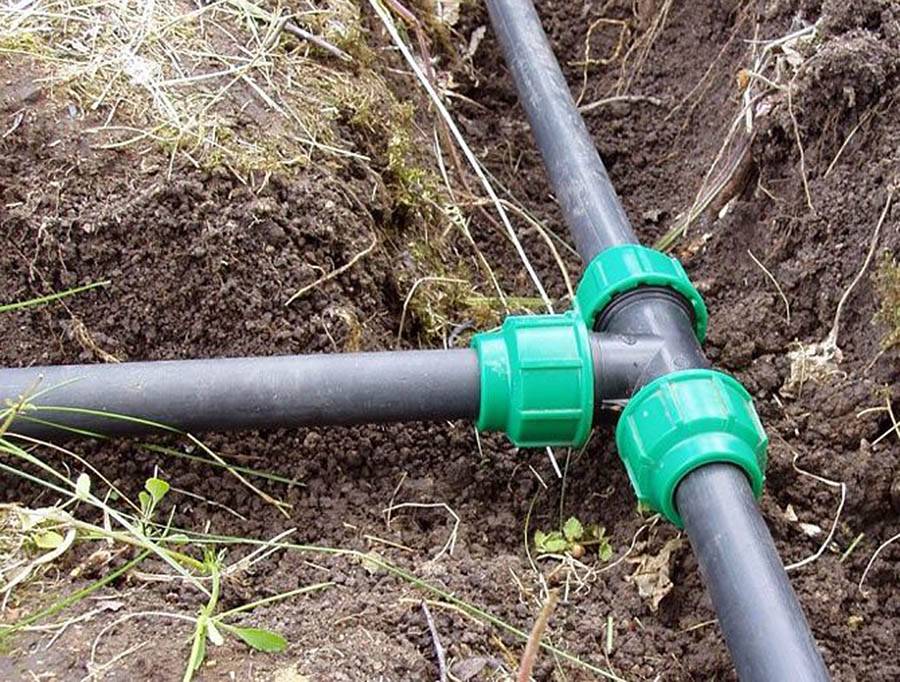

Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.

Монтаж труб ПНД для водоснабжения своими руками

Начинать монтаж следует от источника водоснабжения — скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.

Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.

Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат — электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.

Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

Установка водопровода из ПНД

Трубы из полимерных материалов сегодня выступают в качестве успешных конкурентов металлическим и асбоцементным изделиям, всё шире применяясь для прокладки водопроводных систем. Это обусловлено широким ассортиментом пластиковых труб, изготовляемых из различных полимеров с разными техническими характеристиками. В результате всегда имеется возможность выбора исходного материала для монтажа трубопровода, в соответствии с предъявляемыми к нему эксплуатационно-техническими требованиями.

Одним из наиболее распространённых полимеров, применяемых для производства пластиковых труб, является ПНД – полиэтилен низкого давления.

Технология производства ПНД-труб такова:

• Расплав полиэтилена выдавливается через матрицу необходимого размера.
• Процесс полимеризации в данном случае происходит при атмосферном давлении, в отличие от полиэтилена высокого давления.
• После застывания полиэтиленовой заготовки, они нарезаются на отрезки стандартной длины, либо сворачиваются в бухты.
• Производится маркировка изделий, в соответствии с их техническими характеристиками, и трубы отправляются в продажу.

Трубы из ПНД, бывают нескольких видов

• Лёгкие, рассчитанные на рабочее давление не более 2,5 атмосфер. Маркируются буквой «Л».
• Средне-лёгкие, маркируются «СЛ» и выдерживают давление до 4 атм.
• Средние, маркировка «С», рабочее давление до 8 атм.
• Тяжёлые – «Т», способные выдержать до 10 атмосфер.

При покупке следует обращать внимание на маркировку, выбирая материал для водопроводной сети в зависимости от предполагаемого рабочего давления внутри системы. Смонтировать водопровод из ПНД на даче своими руками не представляет особых затруднений благодаря технологичности сборки

Соединяются между собой ПНД-трубы при помощи специальных фитингов и доборных элементов – тройников, уголков и т.д.

Для дачного водопровода рекомендуется применять трубы из полиэтилена марки 80 или 100. Они отлично подойдут для подачи холодной воды, обладая устойчивостью к воздействию солнечного ультрафиолетового излучения и коррозийному воздействию жидкости. Основная водопроводная ветка делается обычно из трубы диаметром 32-40мм, а отводы от неё – из 20-25-й трубы.

Ценность труб ПНД

Полиэтиленовые трубы для водопровода на даче лишены основных недостатков стальных и чугунных труб. Они не влияют на вкусовые качества воды, не ржавеют, более легки в монтаже и стоят гораздо дешевле. Именно по этой причине трубы ПНД и обрели такую популярность во всём мире.

Плюсы полиэтиленовых трубопроводов:

ПНД трубы для водопровода для дачи выпускаются в бухтах, что значительно облегчает их транспортировку

• Очень длительный срок эксплуатации.
• Низкая цена. Себестоимость этих изделий небольшая, ведь для их производства не требуются значительные финансовые вложения в сырьё и оборудование.
• Полиэтиленовые трубы имеют весьма низкий показатель теплопроводности.
• Изделия не подвержены появлению конденсата и коррозии.
• В противовес металлическим трубам, ПНД изделия очень пластичны.
• Эти пластиковые водопроводные трубы для дачи можно укладывать как в траншеи, так и на поверхность.
• Просадка зданий никак не влияет на состояние трубопровода ПНД. Их можно прокладывать даже в регионах с высокой сейсмической активностью и в холодных областях.
• Монтаж труб ПНД для водопровода на даче можно проводить при любых погодных условиях.
• Изделия не опасны для окружающей среды и не выделяют вредных веществ.
• Малый вес труб упрощает их транспортировку и монтаж.

Когда мы определились с тем, какую трубу использовать для водопровода на даче, переходим к практической стороне вопроса.

Сфера использования труб из ПНД

Полимерные трубопроводы задействуются при прокладке магистралей, транспортирующих следующие среды:

• питьевые и технические жидкости;
• газовое топливо;
• сточные воды;
• канализационные стоки;
• жидкие технологические продукты малой агрессивности.

Приобрести трубы и компоненты для их соединения поможет . Предприятие предлагает сертифицированную продукцию отечественного и зарубежного производства, предоставляет в аренду сварочные аппараты и прочую технику.

Для оформления заявки свяжитесь с менеджерами организации. Специалисты расскажут о параметрах сотрудничества, порекомендуют решения, удовлетворяющие ваши потребности.

Автономный водопровод на даче

Так как в сельской местности часто отключают свет, а любой насос работать может только при наличии электричества, неплохо было бы иметь резервный запас воды на случай отключения. Это может быть емкость, установленная на чердаке или на отдельной площадке. В нее закачивать воду можно погружным насосом из скважины, колодца, речки. А насосная станция будет «тянуть» воду уже из этого бака.

Система автономного водоснабжения из бака. Примерная схема с резервным запасом воды в баке

Водопровод на даче из бака удобен тем, что в него можно собирать и дождевую воду, но нужна при этом хорошая система фильтров: сначала грубой очистки, потом несколько штук тонкой. И обязательно на входе всасывающего трубопровода от насосной станции тоже ставить фильтр и обратный клапан. Фильтр — для страховки — оборудование требовательно к качеству воды, а клапан, чтобы при отключении насоса вода не сбрасывалась обратно.

Наличие бака в водопроводной системе дачи хорошо и для растений: в летнее время, если он  установлен на улице, вода будет нагреваться. А известно, что растения, политые теплой водой, растут активнее и плодоносят лучше.

При желании можно организовать капельный полив — из труб собрать магистраль, в нужных местах вставить тройники, к которым подключать шланги для капельного полива.

Система капельного полива может быть организована еще когда вы делаете водопровод на даче своими руками

Вот как это выглядит схематично. Бак поднимаете на высоту не менее 1 метра. Закачиваете воду в него из скважины, колодца, реки. Ее уровень контролируется поплавковым механизмом (типа тех, которые стоят в сливных бачках). Из нижней части бака идет разводка по грядкам. Сначала идет цельная водопроводная труба, а от тройника отходит капельная — с дырочками.

Как сделать водопровод на даче для полива из бочки

Как выбирать ПНД трубы?

Есть набор причин, почему потребители отдают предпочтение прокладыванию именно ПНД труб в земле. Приведем несколько:

• Абсолютно не влияет на них коррозия, как следствие, пропускная способность на высшем уровне;
• Фитинговые крепежи помогают обеспечить быструю сборку;
• Долгий срок эксплуатации;
• Температурный режим и его перепады не скажутся на них;
• Легкая гибкость;
• Цена «по карману»

По вышесказанным преимуществам можно с твердостью утверждать, что известный нам вид прекрасно подходит для пролегания под землей. Не опасайтесь повреждений, ведь практически невозможно осуществить. Однако, все-таки бывают такие ситуации, когда происходит постоянное давление. В этом случае необходимо рассматривать уже ее особенности. Например, под создавшиеся условия отлично подойдут изделия под маркировкой PN10. Их выдержка давления достигает 10 атмосфер.

Кроме того, намерение приобрести трубный материал зависит и назначения. Для подачи горячей воды подходит продукция PN 20, PN 25. Она обладает хорошей долговечностью, примерно время службы составляет не менее, чем 50 лет. В их содержание входит специальный армирующий слой стекловолокна или алюминиевая фольга. Он позволяет под повышенной температурой  не деформироваться и не размягчаться.

Слабые стороны. Чем обуславливается размер?

В этом разделе отметим один самый интересный момент –  неустойчивость к гибкости. Вы можете менять конфигурацию, как захотите, но до определенного момента, пока оно не даст трещины. Но здесь есть решение. На помощь придут уголки или переходники, не позволяющие заломам нанести повреждения.

Акцентируем на  диаметре. Прежде всего этот пункт подчиняется длине трубопровода.

• При условии, что длина составляет около десяти – пятнадцати метров и не превышает этого, то оптимальным вариантом станет 20 мм.
• Протяженность, доходящая до тридцати метров, нуждается в трубе с диаметром двадцати пяти (25) миллиметров.
• Масштабные строительства подразумевают под собой уже протяженность более, чем 30 м. В данном случае прокладываются с диаметром 32 миллиметров

Перед покупкой обратите внимание и на внешний вид инструмента. Поверхность не должна быть шероховатой и полной неровностей, наоборот, ее гладкость указывает на качественное производство

На что еще стоит обратить внимание?

Перед копкой земли подумайте о глубине залегания все конструкции. На это влияет промерзание почвы до 140 см. Тогда рекомендуется закладывать в районе на полтора (1,5) м. Но частные случаи никто не исключает. Вы переживаете об аномальном холоде, тогда можно закопать трубопроводную систему немного поглубже, но не доходите до фанатизма.

Чем примечательны ПНД трубы, так тем, что при прокладке в земле нет необходимости во вспомогательном специализированном оборудовании. Кроме того, материал расширяется при горячей температуре. При этом тогда учитывается введение изгибов в форме P или D. Для создания этих поворотов используются предметы- соединители. Они позволяют определить способ крепления их между собой

Очень важно, чтобы производитель частей был один и тот же

Таким образом, благодаря ответственному отношению к закупке инструментов и реализации идеи никаких трудностей не возникнет. Даже, не владея специальными навыками, Вы выполните самостоятельно.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Способы прокладки труб

Есть два способа, которыми можно обустроить водопровод и обеспечить себя коммуникациями:

1. Наземный (открытый). Такой метод очень популярен у дачников, потому как систему можно не только быстро собрать, но и быстро разобрать и убрать на хранение, обеспечив тем самым безопасность материалов в холодное время года. Она монтируется на (над) поверхности земли в виде контура с затяжными фитингами в местах стыков или разветвлений.Но, учитывая, что при небрежном обращении линии открытого водоснабжения могут пострадать от садовой или сельскохозяйственной техники, монтаж линий предпочтительнее выполнять на специальных подставках (опорах). Устанавливая такую систему, учитывайте все нюансы ее эксплуатирования.
2. Подземный (траншейный). Трубопровод может быть проложен и под землей посредством закладки коллекторов в траншеи. В данном случае не помешает установить дополнительно ограждение либо навесить ленту вдоль линий подачи воды. Если же планируется стационарная подземная система водоснабжения, траншеи лучше дополнить греющим кабелем, чтобы магистраль функционировала в любое время года.

ПНД трубы для водопроводов на дачных участках выбирают потому, что их сборка доступна любому желающему без использования дорогостоящего оборудования. Главное, чтобы схема коммуникаций была заранее тщательно продумана, а детали для ее реализации – были взаимосвязаны.

Статья по теме: Устройство автополива

Какие трубы используются для летнего водопровода на даче?

Сборка дачного водопровода из стальных труб является в высшей степени нерациональным решением.

Достоинства стали – прочность и термоустойчивость – в условиях дачного водоснабжения ценности не имеют.

Зато недостатки – подверженность коррозии, зарастанию грязью и солями, сложность обработки и большой вес (особенно важно в случае с разборным водопроводом) – проявляются в самой полной мере. Гораздо более подходящим вариантом являются полимерные трубы – изготовленные из полипропилена (ПП) или полиэтилена низкого давления (ПНД)

Они легки, не ржавеют, имеют идеально гладкую поверхность, на которой ничего не откладывается. Трубы поставляются в бухтах, которые легко поместятся в багажнике автомобиля. Рассмотрим каждую разновидность пластика подробно

Гораздо более подходящим вариантом являются полимерные трубы – изготовленные из полипропилена (ПП) или полиэтилена низкого давления (ПНД). Они легки, не ржавеют, имеют идеально гладкую поверхность, на которой ничего не откладывается. Трубы поставляются в бухтах, которые легко поместятся в багажнике автомобиля. Рассмотрим каждую разновидность пластика подробно.

Для того чтобы колодец служил долго и в него не попадала грязь, над ним строят надстройку, напоминающую домик. Домик для колодца своими руками: пошаговая инструкция по сборке, а также рассмотрим, насколько необходим данный элемент.

О том, как проводить монтаж полипропиленовых труб, читайте тут.

Монтаж ПП-труб — дело нехитрое, но все же требует определенных знаний. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/trubyi/plastikovyie/montazh/payka-polipropilenovyih.html вы найдете полезную информацию по пайке полипропиленовых труб.

Преимущества полипропиленовых труб

Летний водопровод на даче из полипропиленовых труб — выигрышный вариант. Важнейшим достоинством ПП-труб является возможность устройства неразъемных соединений, причем предельно простым способом.

Перед сборкой две детали нагреваются специальным инструментом – паяльником – до температуры плавления, вследствие чего их стенки в момент соединения сплавляются в одну.

Прокладка водопровода из ПП-труб в дачный дом

Риск протечек при этом сводится к нулю. Поэтому полипропиленовые трубы особенно уместны при скрытой прокладке водопровода.

Несмотря на свою простоту, пайка ПП-деталей требует некоторой практики, хотя и весьма небольшой. Начинающему монтажнику лучше немного потренироваться на ненужных деталях или обрезках труб.

Для прокладки летнего водопровода следует применять трубы марок PN10 или PN16 (цифрами указывается предельно допустимое давление), не имеющие армирования.

Особенности ПНД-труб

Летний водопровод на даче из ПНД труб собирают вручную.

Из инструментов понадобится только ножовка для резки труб и специальный торцовочный нож конусовидной формы.

Гайки на фитингах закручиваются только руками – в случае применения ключей может иметь место перетяжка соединения, вследствие чего в этом месте вскоре начнутся протечки.

1 Какой лучше выбрать и провести водопровод?

Летний водопровод, как можно судить из названия, используется только в тёплый период. Он нужен для полива растений на участке, для различных бытовых нужд и, конечно, для подачи воды в дом, на летнюю кухню, а также баню и наполнение искусственного водоёма или же бассейна.

Водопроводы подобного типа бывают двух видов:

1. Разборный водопровод.
2. Постоянный.

Первый вариант – это разборный летний подающий водопровод. Если используется данная схема установки, то все шланги и трубы никак не скрыты и просто лежат на земле. Такой водопровод легко собирается, например, из силиконовых шлангов, для соединения которых используют фитинги (стальные или пластиковые).

Разборной водопровод на участке

Сильные стороны:

• простое устройство и быстрая сборка;
• легко найти повреждение ПНД полипропиленовых труб и заменить часть;
• монтаж разборного водопровода обойдётся дешевле, нежели сделать на участке стационарный.

Недостатки:

• трубы и шланги могут мешать передвижению;
• достаточно легко украсть;
• необходимость собирать и разбирать устройство в начале и в конце сезона.

Другим вариантом является использование стационарного водопровода. Он прокладывается под землёй: при этом используются трубы и шланги из пластика. Все коммуникации прокладываются под наклоном к сливному вентилю возле самого источника водоснабжения. Перед тем, как начнутся холода, лучше полностью выкачать воду из системы.

Данная схема водопровода подразумевает, что трубы будут залегать на небольшой глубине, а на поверхность будут выходить лишь водоразборные краны.

Преимущества:

• трубы спрятаны под землёй: они не мешают при ходьбе и каких-либо работах;
• монтаж подобной конструкции необходимо сделать лишь один раз;
• лучше защищён от хищения, нежели разборный водопровод;
• лёгкая процедура подготовки водопровода к зимнему периоду.

Не разборной водопровод из пластиковых труб

Недостатки:

• устройство и, собственно, оборудование подобной системы обойдётся дороже;
• монтаж потребует определённых усилий: необходимость копать траншеи, а также прокладывать трубы под определённым уклоном;
• сложности с ремонтом из-за малой доступности участков полипропиленовых труб.

1.1 Возможные источники воды, которые лучше подойдут для летнего водопровода

Существует несколько вариантов источников воды: кроме привычно колодца, возможно использование скважины, естественного водоёма, а также резервуара дождевой воды и, собственно, применение центрального водоснабжения.

Летний водопровод на даче с использованием центрального водоснабжения – самый практичный и удобный вариант. Для этого необходимо подключиться к магистральной трубе: лучше использовать накладной тройник, который крепиться болтами. Затем происходит монтаж – устанавливаются краны.

Если вы решили сделать естественный водоём источником воды для летнего водопровода, то необходимо помнить о том, что прямая подача в дом или баню крайне нежелательна. В таких случаях следует использовать фильтр.

Подключение водопровода к скважине. Скважины, который возможно использовать в данном случае, бывают двух видов:

1. Артезианская. Такой вариант обеспечит более чистой водой за счёт глубокого бурения скважины.
2. Песчаная. Скорость воды равняется примерно двум кубометрам в час, этого вполне достаточно для использования на дачном участке и небольшом частном загородном доме. Однако есть необходимо дополнительное фильтрационное устройство.

Водоснабжение из колодца сделанное своими руками

Использование колодца в данном частном деле является довольном традиционным. Но при этом он имеет определённые недостатки: малая скорость воды и наличие вредных для здоровья человека примесей в ней.

Существует также вариант использования в качестве источника резервуара для талой и дождевой воды. В этом случае к баку, бочонку, бассейну или же искусственному водоёму прокладывают дренажные и водосточные трубы.

Что представляют собой трубы ПНД?

Полиэтилен низкого давления – новейшая разработка, востребованная в инженерной сфере деятельности. Изготовленный из пластика, он является аналогом металлу, превосходит его по характеристикам.

Существуют два вида: напорные и безнапорные. Существенное их различие заключается в том, какой из них способен находиться под максимальным давлением. Благодаря хорошему уровню показателей при сравнении с остальными, он свое предназначение находит в водоснабжении, в отоплении и канализационных услугах. Кроме того, их можно встретить при проведении газификационных систем.

Безнапорные ПНД трубы служат для технических операций. В их структуре можно обнаружить разновидности полиэтилена – ПЭ63/80/100.  Отличаются они тем, что количество молекул в кристаллической сетке меняется. А от этого зависит коэффициент: чем он выше, тем материал плотнее, но не эластичнее.

При его изготовлении воздушный прессинг опускают до 2 Мпа, а режим остается относительно низким в концерне и равен 120-150 градусов под Цельсия в рабочем ритме. Производство ведется в соответствии с нормами (ГОСТ 18599-2001) в Российской Федерации. Она считается самой экологически чистой, так как никаких токсичных выделений нет.

При покупке ПНД труб следует внимательно рассмотреть полосы, размещенные на боках изделия перед их прокладкой в земле. Они указывают на сферу использования: синяя-водоснабжение, желтая – газификация. А для технической направленности цветового сегмента не имеется.

Ряд величин варьируется в зависимости от того, где будут использованы. Для воды предусмотрено 16-120 миллиметров, для канализации – 40-200 тех же единиц измерения. А толщина может колебаться от 0,5 до 5,33 сантиметров. При маркировке обязательно указываются данные: производитель(завод) , тип материала, коэффициент, номинальный размер и толщина стенки, область применения, ГОСТ.  Все эти цифры считаются показателями эффективности. Сбоку Вы сможете найти их. Если их там нет, то возникает повод задуматься о качестве.

Физико-химические свойства

Начнем с изучения основных свойств полиэтилена низкого давления (ПНД).

Он стоек к агрессивным средам и любым биологическим воздействиям.

Эластичность полимера позволяет поставлять трубы малых размеров в бухтах.

• Как и все прочие полимеры, полиэтилен – диэлектрик.
• Температура размягчения – 80-120 градусов по шкале Цельсия.
• Адгезивные свойства – на крайне низком уровне. Проще говоря, к полиэтилену не прилипают прочие субстанции. Вода его тоже не смачивает.
• Цена полиэтилена минимальна среди всех пластиков – как из-за технологичности производства, так и благодаря дешевизне газообразного сырья.

В зависимости от условий полимеризации сырья – этилена – различают три вида этого пластика.

Тип полимера	Условия полимеризации
ПНД (полиэтилен низкого давления)	0,1 – 2 МПа, 120-150С
ПСД (полиэтилен среднего давления)	3 – 4 МПа, 100 – 120С
ПВД (полиэтилен высокого давления)	150 – 300 МПа, 200 – 260 С

Из этих материалов ПНД отличается наиболее высокой механической прочностью. Именно он чаще родственных ему полимеров используется для производства напорных труб.

Напорные полиэтиленовые трубы большого диаметра используются для прокладки магистралей, питающих водой целые города.

Из него же изготавливаются компрессионные фитинги для труб малых диаметров, позволяющие объединять отрезки в сколь угодно сложный трубопровод без использования инструмента.

Технология монтажа

После всех подготовительных работ можно приступать непосредственно к монтажу труб для водопровода на даче. Все этапы нужно выполнять строго в такой последовательности:

• Для начала проверяем правильность составления плана-схемы. Самым главным объектом здесь является источник подачи воды. Это может быть посёлочная централизованная система подачи воды, колодец или скважина. В любом случае присоединять дачный водопровод необходимо под небольшим углом, а потом постепенно вывести его в горизонталь. При подсоединении ПНД трубы для водопровода на дачном участке к общему трубопроводу или к колонке необходимо будет ставить специальные переходники.
• Подсоединившись к источнику воды, делаем разводку труб по участку, не забывая использовать изделия разного диаметра. Для их соединения уже должны быть готовы фитинговые устройства. Перед установкой фитинг необходимо разобрать, вытянув из него зажимную часть и прокладку. Потом плотно вставляем прокладку и после неё — зажим. Для облегчения его установки предусмотрены специальные выступы для фиксации. Последний этап установки фитинга — накручивание зажимной гайки.
• Для того, чтобы не тратить время в процессе монтажа, полиэтиленовые трубы для водопровода на даче необходимо подготовить заранее, распилив их на нужные части. Пилить лучше всего ножовкой по металлу, а края выравнивать — торцовочным конусовидным ножом. Подготовленный край трубы обычно беспрепятственно вставляется в фитинговое соединение. Зажимная гайка обеспечит надёжность конструкции, хоть и закручивается только за счёт силы рук. Использовать различные приспособления для зажимания крайне нежелательно, так как можно деформировать фитинг или трубу, что приведёт к протечкам в дальнейшем.
• Только после полной разводки полиэтиленовых труб по участку можно устанавливать через переходники различные приспособления для пуска воды. Сюда относятся и краны, и поливочные разветвители и насадки для душа. Переходниками тоже лучше запастись заранее, чтобы не пришлось бежать в магазин и менять.

Вот, и всё. Теперь можно наслаждаться благами цивилизации на отдельно взятом дачном участке. Трубы ПНД обеспечат долговечность и надёжность водопровода.

В видео подробно описаны все необходимые элементы для устройства водопроводной системы на дачном участке.

Трубы ПНД — технические характеристики

При выборе труб для сооружения капитального водопровода на даче чаще всего выбор останавливается на трубах ПНД. Они показывают себя с лучшей стороны в круглогодичной эксплуатации, не уступая в надежности и прочности полипропиленовым аналогам.

Плюсы и минусы труб ПНД

Преимущества у ПНД-труб практически те же, что и у ПП-труб:

• большой срок службы – до 40 лет;
• неуязвимость для коррозии;
• отсутствие известкового налета на внутренних стенках даже при длительной эксплуатации;
• низкая теплопроводность и отсутствие эффекта конденсации;
• легкий вес – ПНД в 6 раз легче металлических труб;
• минимальная токсичность;
• легкий монтаж сварным или муфтовым способом.

Недостатки ПНД труб также следует учитывать:

• ограниченный диапазон температур в эксплуатации;
• уязвимость для ультрафиолета.

Для установки трубопровода подземным траншейным способом используются напорные трубы ПНД двух типов:

• ПНД ПЭ 100 – диаметр от 20 до 1200 мм, нормативный документ — ГОСТ 18599-2001. Это трубы черного цвета с тонкой синей полоской по всей длине, которая означает возможность использования для питьевой воды.
• ПНД ПЭ PROSAFE – трубы из полиэтилена с защитной оболочкой, соответствующие  — ГОСТ 18599-2001, ТУ 2248-012-54432486-2013 и PAS 1075. Защитная оболочка изготавливается из минерало-наполненного полипропилена толщиной 2 мм. Благодаря дополнительной изоляции этот вид труб можно прокладывать и траншейным, и бестраншейным способом.

Диаметр труб нужно выбирать таким образом, чтобы обеспечить нужную пропускную способность и хороший напор воды в системе. В зависимости от объемов расхода воды можно выбирать трубы от 20 до 100 мм и более.

Монтаж своими руками

Монтаж следует начинать с составления схемы, где учесть расположение участка по отношению к водозабору, определить число и место нахождения точек раздачи воды. По имеющемуся эскизу считают количество расходного и арматурного материала.

Число точек потребления воды зависит от расположения на участке бани, душевой, грядок, бассейна. Рациональное решение — устроить от 5 до 10 выводов трубы, а уже к ним подсоединить резиновые шланги, чтобы был удобный доступ воды к каждой зоне.

Монтаж летнего разборного водопровода на даче

Для монтажа водопровода на дачном участке потребуется стандартный набор инструментов и материала:

• Трубы ПНД в количестве, зависящем от схемы разводки. Для основного водопровода берут трубы большего диаметра, а для разводки на точки подачи — меньшего.
• Различные фитинговые соединения.
• Режущий инструмент: конусовидный торцовый нож, ножовка для металла.
• Соединительные элементы, чтобы стыковать ПНД трубы с кранами, установками для полива, душем.
• Лотки водопроводные пластиковые, решетки накрывающие.

Работы выполняют по такой технологии:

1. Подсоединяют дачный водопровод к источнику. Будь это общая труба или колонка, используют для этого специальный переходник. Соединение делают под уклоном.
2. Выполняют разводку по территории участка, путем прокладки труб диаметром 20 или 25 мм к точкам забора воды.
3. Соединяют отрезки труб при помощи цанговых фитингов, предварительно проверив правильность сборки. Фитинг перед этим разбирают, вынимают прокладку, зажим. Снова плотно вставляют прокладку на место, а за ней помещают зажим со специальными фиксирующими выступами. Навинчивают зажимную гайку, но только слегка.
4. Подготавливают к установке торцы полиэтиленовых труб. Сначала обрезают торец ножом, затем вставляют его в фитинг и закручивают зажимную гайку.
5. Подсоединяют трубы к кранам, системе полива и т.д.

Внимание: все соединению труб выполняются вручную, если использовать зажимной инструмент, можно перетянуть гайку и деформировать детали фитинга или конец трубы. Если сезонный водопровод проложить по поверхности, то он станет помехой и для техники, и для людей. Лучше сделать траншею с применением специальных лотков из пластика, а затем накрыть ее решетками, входящими в комплект

Лучше сделать траншею с применением специальных лотков из пластика, а затем накрыть ее решетками, входящими в комплект

Если сезонный водопровод проложить по поверхности, то он станет помехой и для техники, и для людей. Лучше сделать траншею с применением специальных лотков из пластика, а затем накрыть ее решетками, входящими в комплект.

Вполне возможно трубы ПНД заменить на резиновый шланг, армированный волокнами из капрона. Этот материал также прочный и достаточно долговечный.

Монтаж водопровода в дачном доме

Монтаж водопровода в доме выполняется по несколько другой технологии:

Отмеряют нужный отрезок трубы, отмечают ее край маркером. На месте отметки по окружности наклеивают малярный скотч таким образом, чтобы точно совместились его края. Обрезают трубу максимально ровно перпендикулярно оси трубы, ориентируясь на край скотча. Снимают вспомогательный материал. На обрезанном торце делают ровный скос шириной 2-3 мм при помощи фаскореза или обычного напильника, просто сточив им край под 20 градусов. Накручивают накидную гайку с зажимным и стопорным кольцами, надевают на край фаски уплотнительное кольцо. Освобождают край трубы, немного сдвинув в сторону ранее установленные детали, смазывают его сантехнической смазкой. Вставляют свободный край в фитинг до упора. Притягивают ближе гайку накидную с кольцом и наворачивают ее на резьбовую часть фитинга. То же самое проделывают и с противоположной стороны фитинга

Важно, чтобы труба уперлась не в прокладку, а в бурт, тогда соединение получится герметичным. Испытывают трубопровод, запустив в систему воду

Если есть протечки, подтягивают соединения.

Если все соединения выполнены правильно, то никаких неожиданностей в виде подтеков не

будет. Если трубы ПНД стыкуются с металлом, то лучше перестраховаться, подмотав фумленту.
