Система полипропиленовых труб Wefatherm

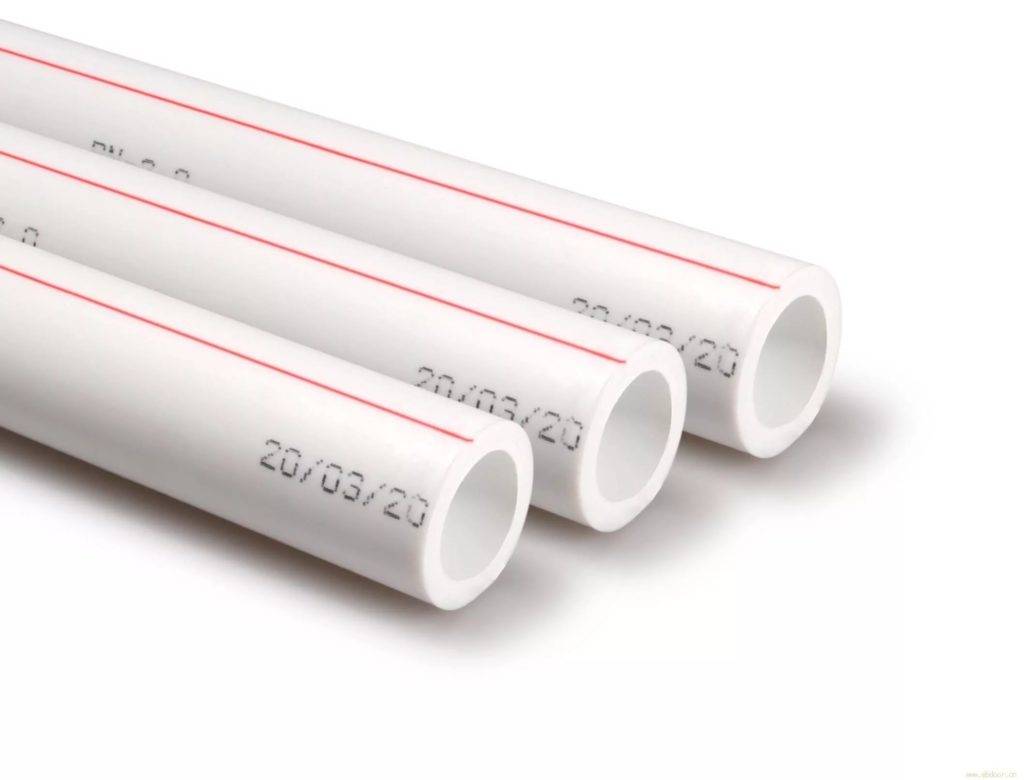

Внешний вид трубы
Wefatherm является системой полипропиленовых труб, производства Германии, которая предназначается для монтажа систем отопления и водоснабжения. Система полипропиленовых труб Вефатерм включает в себя арматуру, а также фитинги и полипропиленовые трубы, в том числе армированные алюминием. Немецкая трубопроводная система Wefatherm обладает рядом довольно существенных преимуществ, а именно:
- имеет гладкую внутреннюю поверхность трубы, с помощью которой обеспечиваются минимальные потери давления;
- имеется широкий выбор арматуры для соединения труб, что позволяет комбинировать как трубы WEFATHERM между собой, так и комбинировать их с другими системами.
Сварное соединение, являющееся абсолютно герметичным, получают методом диффузионной сварки. Данное сварное соединение требует минимум времени на обработку и остывание.
Вефатерм минимально подвержены линейному расширению
Турецкие трубы
Компания TEBO создаёт полипропиленовые трубы диаметром от 20 до 160 мм. Применяют их для теплоснабжения систем и прокладки водоснабжения. Изделие превосходно противостоит действию агрессивной среды. Для систем водоснабжения имеется особая линейка продукции — PN10 и PN20. Для систем теплоснабжения в продажу поступают трубы, армированные стекловолокном либо алюминием.
Турецкие трубы компании Pilsa, благодаря своей особенной эластичности, прочности и хорошим показателям износостойкости, активно применяются в системах подачи теплоснабжения и воды.
Производители требуют строго делать советы по установке их продукции. Полипропиленовые трубы Pilsa не замуровываются в стенку и для качественной эксплуатации нужно устанавливать на систему управляемый котел, разрешающий поддерживать температуру не выше 95 градусов.
Довольно низкой ценой, маленьким выбором элементов фасона, но красивым качеством характеризуются изделия турецкого завода Novaplast. Трубы Весбо возможно применять фактически для всех коммуникационных систем.
надёжностью и Прочностью характеризуются трубы компании и полипропиленовые фитинги VALTEC. Для изготовления продукции употребляется красивая марка полипропилена — PP-R 100.
Строгое соблюдение всех стандартов характерно продукции компании Firat. Трубы превосходно противостоят появлению ржавчины. Эксперты утверждают, что трубы и фитинги системы PPRC лучше не применять для монтажа систем подачи тёплой воды из-за их большого коэффициента расширения при нагреве.
Турецкие трубы марки Kalde покрыты сплошной оболочкой алюминия, что мало снижает уровень качества продукции если сравнивать с чешской компанией Экопластик.
Красивый ассортимент изделий у компании Jakko. Без неприятностей возможно осуществить пайку труб, армированных стекловолокном. На протяжении монтажа труб представленной компании рекомендуется через каждые четыре метра устанавливать компенсаторы.
Трубы из Китая
Продукция большинства компаний из Китая не отличается высоким качеством, но имеется две компании, хорошие внимания. “дочка” Blue Ocean великобританского производителя поставляет на наш рынок хорошего качества трубы и фитинги из полипропилена.
Китайские полипропиленовые трубы замечательно поддаются пайке. Верхний слой полипропилена лучше паять насадкой с внутренним закруглением. Маленький недочёт данной компании пребывает в том, что имеется трансформации во внешнем диаметре изделий.
Красивый ассортимент армированных труб компании Dyzain возможно заметить в наших магазинах. Изделия не нуждаются в особой зачистке, что существенно облегчает монтажные и демонтажные работы. Применяют армированные трубы для подачи тёплой и холодной воды. Особенная производственная разработка позволяет сэкономить финансы и время на подготовке устройств к пайке, тепловом линейном расширении.
Для монтажа труб данной компании не требуется иметь особенных навыков. Вы сможете самостоятельно осуществить монтаж полипропиленовых труб компании Dyzain. невысокая цена и Отличное качество являются главным преимуществом данной продукции.
Производители полипропиленовых труб
Fırat Plastik AS
Турецкий бренд, предлагающий большой выбор полипропиленовых труб, армированных алюминием и стекловолокном, а также необходимые фитинги для них. Изделия предназначены для эксплуатации при температурах от -20 до +95 °C
Выбирая полипропиленовые трубы Fırat, важно помнить, что они не имеют стабилизатора УФ-стойкости, поэтому не подлежат хранению более 6 месяцев на открытом воздухе
FV-Plast
Под этой маркой на рынке предлагаются чешские полипропиленовые трубы. В ассортименте бренда – три основные линии:
- CLASSIC (цельные, с толщиной стенок 2,7-18,3 мм и диаметром 16-110 мм),
- STABI (с алюминиевым армированием, стенками 2,7-16,3 мм и диаметром 16-110 мм),
- STABIOXY PP-RCT (пятислойные, с армированием алюминием, максимально устойчивые к высоким температурам до +90 °C и давлению, низким температурным расширением, увеличенным до 20% объемом потока),
- FASER (армированные стекловолокном, с минимальным тепловым расширением).
Компания предлагает и фитинги для труб.
WAVIN Ekoplastik
Еще один хорошо зарекомендовавший себя чешский производитель. В ассортименте – три типа труб:
- PPR (цельные),
- Stabi (с армированием алюминием)
- Fiber (с армированием стекловолокном).
VALTEC
Российско-итальянская компания с широким ассортиментом. Под брендом VALTEC выпускаются цельные полипропиленовые трубы, модели, армированные сплошным алюминием, стекловолокном, а также арматура и фитинги для трубопроводов этого типа. Наилучшие отзывы получили полипропиленовые трубы VALTEC со стекловолоконным армированием, способные выдерживать кратковременные повышения рабочих параметров (давления и температуры).
Также, к популярным производителям относятся такие компании, как немецкие Banninger и Wefatherm, турецкие Tebo и Kalde, отечественная FDplast.
Решение вопроса «какие лучше трубы – полипропиленовые или металлопластиковые?» индивидуально для каждого объекта, но следует признать, что полимерные армированные изделия отлично подходят для монтажа систем отопления различного типа.
Цена за метр на полипропиленовые трубы для отопления или водоснабжения зависит от их диаметра, типа армирования, производителя. Например, изделие марки Firat PN20 диаметром 20 мм и армированное алюминиевой фольгой, стоит от 75 рублей. А трубы Valtec PN25 со стекловолокном и диаметром 20 мм, стоят от 64 рублей.
https://youtube.com/watch?v=fKf2kG7gHvw
Преимущества и недостатки
Преимущества применения пластиковых труб:
- Долговечность. Пластмассы в условиях постоянного давления, относительно стабильных положительных температур и ультрафиолета прослужит не менее 50 лет. Эта цифра уже проверена временем.
- Прочность, возможность восстанавливаться после деформации.
- Пластичность, устойчивость к гидравлическим ударам.
- Морозостойкость. Труба выдерживает давление при замерзании с водой, после размораживания принимает первоначальную форму.
- Безопасность. По трубопроводам из ПП, ПВХ, ПНД можно транспортировать питьевую воду и пищевые продукты. Распространяемые слухи о токсичности ПВХ – это миф.
- Адекватная стоимость. С учетом легкости монтажа трубопровод из пластика обойдется в несколько раз дешевле.
- Самое большое достоинство пластиковых материалов – коррозионная стойкость. Традиционные стальные трубопроводы большого диаметра подвержены коррозии, при прокладке в земле для них требуется катодная защита от электрохимической коррозии и блуждающих токов. Для защиты нефтегазопроводов применяют покрытие труб снаружи полиэтиленом, изнутри – эпоксидными смолами. Но монтаж труб с такими покрытиями связан с дополнительными сложностями – нанесение покрытий в местах сварных соединений сложно и по качеству уступает заводскому. Но эти способы защиты малоприменимы для городских водопроводных, канализационных или ливневых систем – трубы получатся просто «золотые». Поэтому будущее – за легкими, прочными, нержавеющими пластиковыми трубопроводами.
- Химическая инертность. ПП, ПЭ, ПВХ устойчивы к растворам кислот, щелочей, нефтепродуктам, органическим загрязнениям.
- Пластик подвергается вторичной переработке.
- Пластиковые коммуникации имеют гладкие внутренние стенки, на них не нарастают кальциевые, магниевые соли.
Недостатки пластиковых конструкций
- Существенный недостаток применения пластика для трубопроводов большого диаметра – его максимальное рабочее давление, 1,6 МПа. Это ограничивает применение пластика в промышленности.
- Нестойкость к ультрафиолету. Полиэтилен и полипропилен нельзя монтировать под открытым солнцем. ПВХ также нельзя оставить над землей на десятилетия – он не настолько устойчив.
- Низкая устойчивость к высоким температурам делает невозможным применение пластиковых коммуникаций в горячих цехах, ограничивает применение на объектах энергетики (ТЭС, АЭС).
- Прочность пластмасс меньше, чем у стали, трубопроводы легче разрушаются при авариях.
Особенности монтажа
Для монтажа крупногабаритных труб приходится использовать краны и другую подъемную технику. Устройства для резки и сварки (пайки) имеют большие габариты. Практически такое оборудование доступно только солидным организациям.
Пластик боится ультрафиолета. Даже ПВХ не стоит монтировать под открытым небом. Пластиковые трубы имеют больший коэффициент термического расширения, при регулярном нагреве-охлаждении на солнце испытывают дополнительную нагрузку, ускоряющую разрушение пластмассы.
Поэтому пластиковые трубопроводы предназначены подземной прокладки. При подземном монтаже с достаточно стабильной нагрузкой и температурой пластиковые коммуникации большого диаметра прослужат десятилетия, тем более что электрохимическая коррозия им не страшна.
Обычно трубопроводы большого диаметра прокладывают на глубине от 1 до 10 м
При прокладке важно обеспечить ровное дно траншеи, засыпку трубопровода неуплотняемым грунтом, для гофрированных труб – довольно мелким (чтобы частицы грунта по размерам не превосходили ширину профиля гофры)
Способы соединения
Трубы ПНД соединяют сваркой встык или при помощи терморезисторных муфт. Вариант с муфтами считается более надежным. Компрессионные фитинги для больших диаметров не используют. Для безнапорных сетей используют раструбный способ соединения.
Полипропиленовые трубы соединяют сваркой: встык, раструбной, с помощью муфт. Поливинилхлорид соединяют при помощи разъемных муфт под склеивание. Гофрированные трубы сваривают при помощи муфт. Сварные способы соединения неразъемные, считаются более надежными.
Хранение и транспортировка
Плотность стали в 5,5-8 раз превышает плотность пластмасс. Пластиковые конструкции намного легче складировать и перемещать. Трубы можно складывать друг на друга в несколько ярусов. Конструкции из полиэтилена, полипропилена нельзя долго хранить под открытым небом – они боятся ультрафиолета. Но несколько дней в ожидании монтажа трубам не повредят.
При перевозке пластиковые трубы должны быть надежно закреплены, для чего используют деревянные рамы. Под тросы, которыми обвязывают трубы, подкладывают деревянные щепки. Торцы труб закрывают заглушками или затягивают прочной пленкой. В любом случае куски труб не должны кататься по вагону или кузову.
Технические характеристики
Выбирая лучшие полипропиленовые трубы для отопления, необходимо обратить внимание на их технические характеристики. Основные параметры указаны на поверхности изделий, включены в маркировку
Для отопления подходят трубы PN20 и PN25. Они рассчитаны на температуру до 120ºС. Однако все отопительные системы не нагревают воду выше 95ºС. Если теплоноситель начинает кипеть, это вызывает внештатную ситуацию. В случае аварии представленные трубы имеют определенный запас прочности.
Полипропилен категории PN20 выдерживает рабочее давление системы 20 атм. при нагреве теплоносителя до 20ºС. Если же температура достигнет значения 90ºС, прочность материала снижается. Он способен в таких условиях выдержать давление до 6,5 кгс/см². Поэтому для объектов большой площади, северных районов нашей страны рекомендуется приобретать трубы категории PN25.
Труба Rehau Rautitan stabil
Труба REHAU RAUTITAN STABIL применяется в системах отопления, а также горячего и холодного водоснабжения. В этой серии от всемирно известной марки REHAU представлены универсальные полиэтиленовые трубы, которые отличаются надежностью, прочностью и гигиеничностью. Продукция выполнена из сшитого полиэтилена, известного своими уникальными свойствами. Такие трубы приобретают высокую эластичность, они не подвержены высоким температурам, перепадам давления. За счет армирования они приобретают прочность и надежность. Для армирования в данном случае применяется тонкая алюминиевая оболочка. Трубы обладают антикоррозионными свойствами и устойчивостью к различным химическим воздействиям. В ассортименте компании труба REHAU RAUTITAN STABIL представлена моделями с разным диаметром от 16 до 40 мм. Продукция полностью безопасна, соответствует мировым стандартам качества. При монтаже таких изделий можно дополнительно использовать противопожарные манжеты или защитную гофротрубу, она используется для защиты поверхности труб от механических воздействий.
Труба REHAU RAUTITAN STABIL устойчива к высоким температурам, она способна выдерживать до 110 градусов. Ее гладкая внутренняя поверхность, препятствует скоплению загрязнений, что значительно продлевает срок ее эксплуатации. Еще одним немаловажным достоинством такой продукции является то, что трубы экологически чистые. Они не содержат вредных для здоровья веществ. Благодаря этому их можно спокойно использовать в жилых помещениях разного назначения. Труба REHAU RAUTITAN STABIL используется с разными видами фитингов. Идеальным вариантом станут фитинги этой же компании, выполненные из сшитого полиэтилена. Использование таких компонентов позволит смонтировать надежную систему отопления или водоснабжения. Соединение трубы может проводиться с помощью надвижной гильзы, которая обеспечивает абсолютную герметичность соединения. Функцию уплотнителя в таких системах использует сама труба, благодаря чему исключается возможность протечки и прочее. Выбор соединительных элементов зависит от системы, в которой будут использоваться трубы. Широкий модельный ряд полиэтиленовых труб данной серии позволит вам выбрать максимально соответствующий вашим потребностям вариант. Гарантированный срок службы таких изделий составляет порядка 50 лет.
Характеристика трубной продукции из полипропилена
Чтобы сделать правильный выбор полипропиленовых труб, необходимо ознакомиться с преимуществами изделий, изготовленных из данного материала:
Неподверженность разрушительным коррозийным процессам. Такое свойство позволяет трубопроводам на протяжении многих лет сохранять свои первоначальные качества. Продолжительность срока эксплуатации превышает аналогичную характеристику у металлических изделий в 3 — 4 раза.
Невосприимчивость к химически активным средам и отличная проходимость.
Морозоустойчивость
При эксплуатации в условиях сильных морозов полипропиленовые трубопроводы демонстрируют высокую степень надежности – они не подвержены разрывам.
Незначительный уровень шумов, что свойственно трубам из полипропилена для отопительных конструкций – окружающие люди практически их не слышат.
Минимальная величина потери напора в трубопроводе, что очень важно.
Экономия тепловой энергии от горячего теплоносителя в полипропиленовых трубопроводах достигает 10 – 20% в отличие от металлической продукции.
Безопасность для здоровья людей.
Надежность получаемых соединений при простоте выполнения монтажных работ.
Большое разнообразие соединительных элементов – фитингов. Это позволяет выполнить разводку конструкций любой сложности.
Сфера применения
Даже зная все преимущества изделий, как выбрать полипропиленовые трубы для отопления для конкретного объекта, решается индивидуально. Полипропилен (или термопласт) способен изменять свои свойства при изменениях температуры. Предельные значения указываются на трубах. Для большинства систем подходят трубы полипропиленовые для отопления, технические характеристики которых позволяют выдерживать температуру до +95 °C. Это предельное значение указывается с учетом своеобразного «запаса», кратковременно повышение температуры до +110 °C не разрушит систему и не окажет негативного воздействия на ее характеристики. Полимер начинает размягчаться лишь при +140 °C, а плавиться – при +175 °C.
Полипропиленовые изделия не следует применять для монтажа централизованных коммуникаций в регионах, где возможны сильные морозы, а температура теплоносителя иногда превышает температуру кипения. Для систем автономного отопления с возможностью контроля пользователем температуры теплоносителя полипропилен отлично подходит. Трубы из полимера подходят для классических систем обогрева дома и для «теплых полов».
Основные виды полипропиленовых труб
Решить проблему, какие выбрать полипропиленовые трубы, поможет информация о том, каких они бывают видов.
Трубная продукция из полипропилена бывает:
- однослойной;
- многослойной.
Однослойные изделия из полипропилена
Их производят следующих видов:
- Тип 1 – PPH выпускают из гомопропилена. Такую продукцию используют для прокладки вентиляционных систем и промышленных трубопроводов, при обустройстве холодного водоснабжения.
- Тип 2 – PPВ производят из блоксополимера полипропилена. Сферой использования является создание напольных теплоснабжающих систем и холодных водопроводных магистралей, выпуск высокоударопрочных фитингов.
- Тип 3 — PPR изготавливают из рандомсополимера полипропилена. Область применения – водоснабжение и отопление.
- Трубы PPs являются разновидностью трудновоспламеняемого специального полипропилена.
Многослойные армированные трубы
Чтобы решить, какая труба полипропиленовая армированная лучше, нужно знать, что данный вид трубной продукции позволяет:
- Уменьшить температурные удлинения термопластичных изделий.
- Армированная алюминиевой фольгой трубная продукция бывает гладкой и перфорированной.
Кроме этого, следует ознакомиться с видами труб в зависимости от способа армирования:
- С наружной стороны имеется сплошной или перфорированный слой фольги из алюминия.
- Внутренняя алюминиевая прослойка располагается ближе к наружному краю, а перфорированная фольга способствует соединению слоев без применения клея.
- Используется стекловолокно.
- Прослойка, находящаяся внутри, делается из композитной смеси, в состав которой входят полипропилен и стекло- или фиброволокно.
Чешские изделия из полипропилена
Известным брендом полипропиленовых труб, изготавливаемых в Чехии, считается продукция WAWIN Ecoplastik. Она занимает на мировом рынке одно из ведущих мест, поскольку отличается высочайшим качеством, соответствующим всем стандартам.
Эти трубы задействуют для таких целей:
- разводка вентиляции, подача воды;
- создание систем теплоснабжения — центральных и проложенных под полом;
- для обустройства систем холодного водоснабжения под высоким давлением и магистралей низкого давления централизованной подачи тепла.
Превосходными характеристиками отличаются трубы от компании ФВ-Пласт, имеющие специальные алюминиевые вставки. Благодаря этому продукция данной торговой марки противостоит температурным перепадам. Ее задействуют для прокладки водоснабжающих магистралей, систем теплого пола и подачи тепловой энергии.
Виды полипропиленовых труб
Чтобы решить, какие полипропиленовые трубы выбрать, прежде всего нужно ознакомиться со всеми их видами и различиями. Итак, полипропиленовые (ПП) трубы различаются по трем основным параметрам:
Основные различия полипропиленовых труб
Далее подробно ознакомимся со всеми их разновидностями.
Предназначение
Здесь все понятно и просто. Трубы используют в следующих целях:
Для холодного водоснабжения. Имеют маркировку PN 10, что означает максимальное рабочее давление 1 МПа. Эти изделия могут применяться не только для холодной воды, но и для систем вентиляции и кондиционирования, а также для обустройства систем отопления «теплый пол», если температура теплоносителя не будет превышать 45 градусов;
Полипропиленовая труба PN 10 имеет тонкие однослойные стенки
- Для горячего водоснабжения. Имеют маркировку PN 20. Максимальное их рабочее давление составляет 2 МПа, а максимальная температура +80 градусов.
Иногда для горячего водоснабжения используют марку PN 16, которая имеет более низкие характеристики (максимальное давление 1,6МПа, максимальная температура 65 градусов) и стоит дешевле. Правда, в продаже эти трубы встречаются редко; - Для отопления. Выдерживают давление 2,5 МПа и температуру до +95 градусов;
- Для канализации. От вышеописанных отличаются наличием раструба и более крупным диаметром. Раструбное соединение позволяет использовать их лишь в самотечных системах.
Многослойные ПП трубы легко отличить от однослойных по срезу
Структура
В зависимости от структуры, все существующие ПП трубы делятся на два типа:
- Однослойные. Применяются в системах холодного водоснабжения;
- Многослойные (армированные). Предназначены для горячего водоснабжения и отопления. Их структура включает в себя три или даже пять слоев, благодаря чему они обладают более высокой прочностью.
Кроме того, армированные трубы из полипропилена для горячей воды и отопления обладают меньшим коэффициентом температурного расширения — примерно в 5-10 раз.
Армированные стекловолокном трубы можно не зачищать перед пайкой — это ускоряет и упрощает процесс монтажа трубопровода
Армированные трубы в свою очередь делятся на два типа:
Армированные стекловолокном. Основное достоинство этих труб заключается в том, что они не требуют зачистки при монтаже. Кроме того, благодаря однородной структуре (средний их слой тоже представляет собой полипропилен, но с вкраплениями стекловолокна) они не расслаиваются.
К минусам относится лишь то, что коэффициент линейного расширения у этих труб на 6 % больше, чем у армированных алюминием;
Армированные алюминием трубы обладают наименьшим коэффициентом линейного температурного расширения
Армированные алюминием. Эти трубы стали уже традиционными для систем отопления. Главное их достоинство заключается в том, что они имеют минимальный коэффициент линейного расширения, к тому же обладают большей прочностью и долговечностью.
Так как алюминиевый слой имеет иную температуру плавления, перед пайкой труб его счищают специальным приспособлением — шейвером, который в народе называют зачисткой.
Для систем отопления с металлическими радиаторами лучше использовать антидиффузные трубы со сплошным алюминиевым слоем
Тип полипропилена
В зависимости от типа полипропилена, трубы делятся на следующие виды:
РРН (гомополимер пропилена). Этот материал наименее порочен, поэтому применяется, как правило, в системах холодного водоснабжения;
Полипропилен PPH наименее прочный
РРВ (блоксополимер). Используется для изготовления соединительных элементов, а также труб для систем холодного водоснабжения и отопительных систем «теплый пол»;
Пластик PPR пользуется наибольшей популярностью благодаря хорошему качеству и доступной стоимости
PPR (рандом сополимер). Прочный материал, трубы из которого могут использоваться для любых трубопроводов, будь то горячее водоснабжение или отопление;
Пластик PPS обладает наиболее высокой прочностью
PPS (полифениленсульфид). Высокопрочный полипропилен, особенность которого заключается в высокой предельной рабочей температуре — составляет 95 градусов.
Как выбирать трубопровод из пластика
При выборе пластиковых труб необходимо точно рассчитать условия их эксплуатации: глубину залегания, давление на конструкцию, номинальное (рабочее) давление в системе. Оптимальным выбором будет двухслойная труба с наружной структурированной стенкой – гофра. У нее высокая кольцевая жесткость оптимально сочетаются с прочностью, пластичностью, и позволяют противостоять разрушению даже в регионах с повышенной сейсмической активностью и на подрабатываемых территориях.
В Японии уже более 30 лет назад стали прокладывать газопроводы из полиэтилена. Сейчас надежность пластиковых трубопроводов уже проверена временем – в сейсмоопасной Японии при подземных толчках пластичные пластиковые трубопроводы не разрушаются, в отличие от стальных. Мощное землетрясение 1995 г. возле города Кобэ тому подтверждение.
Для частных домовладений, коммуникаций одного многоквартирного дома трубопроводы большого диаметра не применяются. На производстве и в коммунальных хозяйствах прокладка больших трубопроводов должна происходить только по проекту, как и выбор.
