Уклон канализационной трубы 50 мм на 1 метр + Особенности монтажа

Выбор угла наклона для наружной канализации

При строительстве канализационной системы учитывается, что она представляет сложное технологическое устройство, объединяющее несколько труб, сантехнические приборы и очистное сооружение. Через нее транспортируется не только вода, но и твердые включения органического характера. Чаще всего они представлены остатками пищи, жира, овощной и фруктовой кожуры, фекалиями. Фракции обладают разной скоростью перемещения по трубе, склонностью к образованию засоров. Если часть стоков не достигает конечной точки (очистной колодец), то со временем засоры полностью перекроют трубу. Потребуется сложная процедура очистки водопровода. В нормальной системе проталкивание органики по трубе осуществляется жидкими компонентами.

Излишне высокий уклон канализации в частном доме приводит к превышению лимита скорости жидкости, которая как минимум выталкивает воду из гидрозаслонов. Устраняется основное препятствие для проникновения канализационных запахов в дом. Нередки случаи полного выбивания водой сифонов из системы с очевидными негативными последствиями.

Возникает вопрос, какой должен быть уклон канализационной трубы и как его рассчитать? Ответ на него состоит в точном расчете скорости жидких фракций по водостоку. Регламентирующими документами признается, что норма составляет 0,7-1 метр в секунду. Дальнейший расчет угла наклона производится на основании сложных математических формул. Конечные данные сведены в различные таблицы. Домовладельцы могут без труда почерпнуть из них необходимые сведения и определить какой уклон им подходит. Особенность возведения конструкций для канализации заключается в измерении углов прокладки трубопроводов не в градусах или радианах, а в миллиметрах и сантиметрах на 1 погонный метр.

Угол наклона канализационной трубы зависит от степени наполняемости системы. Этот показатель прямо пропорционален объему жидкой среды в водоводе и обратно пропорционален диаметру водовода. Нулевое значение свидетельствует об отсутствии сточных вод в конструкции, 1 – ее заполнение. Целесообразными считаются показатели 0,5 для пластиковых и 0,6 для чугунных, железобетонных, асбестобетонных труб.

Данные об углах наклона внутренней канализации по расчетным нормам приведены в таблице 1.

Таблица 1. Угол наклона внутренней канализации в многоэтажных домах, в мм

Правильный уклон канализационных труб наружной системы сопоставим с показателями внутренней конструкции. Для трубы 110 миллиметрового диаметра он составляет 0,2. При диаметре 160 мм минимальный уклон наружной канализации определяется показателем 0,008 (нормальный 0,01). При диаметре 200 мм – 0,008 (рекомендованный) и 0,006 (минимальный). Труба 50 мм используется во внешней системе редко. Но в наружных распределительных сетях водовод 50 распространен. В них канализационный уклон доходит до 0,04.

В фекальной хозяйственной деятельности частного сектора уклон должен составлять:

Таблица 2. Угол наклона канализации в частном секторе, в мм

Минимальные значения уклона трубы канализации в СНиП приводятся для определения нижних пределов использования конструкции. Монтаж системы с таким углом неизбежно будет приводить к частому заиливанию и засорению трубопровода. Лучше ориентироваться на цифры, приближенные к оптимальным вариантам.

Дополнительные требования

Для труб наружной канализации правилами предусмотрен ряд дополнительных требований:

• Максимальный уклон — 15 см/м, исключением является участки трубопроводов короче 1,5 м;
• Дно траншей должно быть твердым, без камней и острых включений. Подушка из песка обязательна, она должна содержать песок и мелкий гравий фракции 20 мм. Толщина подушки от 10 до 20 см;
• Расстояние от стенок канавы до края трубы 20 — 30 см с каждой стороны;
• Трубы канализации укладываются ниже уровня промерзания почвы, при невозможности выполнить это требование они утепляются.

Строительные справочники предлагают для расчета два способа: по формуле (описан выше) и табличный. В таблице ниже приведены усредненные значения для труб разного диаметра.

Из всего вышесказанного получается, что оптимальный уклон в сети наружной канализации составляет от 1,5 до 2 см на 1 погонный метр, в зависимости от диаметра трубы и материала. Для нормальной работы всей системы необходимо соблюдать правила монтажа и эксплуатации.

Для чего нужен

Уклон трубопровода необходим для организации своевременного и полного отвода канализационных отходов из помещения. Несоблюдение правил приводит к таким последствиям:

• если уклон трубы канализации меньше необходимого, то сток движется медленно и не способен проталкивать отходы по системе, засоры неизбежны, а прочистка потребуется ежемесячно;
• при большом уклоне внутренней канализации вода, стекающая слишком быстро, не создаст достаточной наполненности канала и не захватит тяжелые частицы, грязь налипает на стенки трубопровода и постепенно перекрывает путь для отвода жидкости.

Засорение труб для самотека ведет к срыву воздушных сифонов, что становится причиной появления запаха из канализации. Оно грозит прорывами, поломками и остановкой функционирования всей системы.

Какие нормативы нужно соблюдать

Значение подходящего уклона канализации зависит от размера канализационной трубы. Для труб диаметром 50 миллиметров максимальный уклон составляет 3 см на 1 метр трубы. Для труб 110 мм минимальный уклон – 2 см на 1 м трубы.

Чем меньше длина системы, тем меньше важно соблюдение угла наклона. Все необходимые нормы и правила указаны в СНиП 2 04 01

Особенности внутридомовой канализации

Внутридомовая канализация состоит из труб, сифонов, вентиляционных трубопроводов и каналов, она может иметь специальные средства защиты от затопления. Кроме этого, в ней есть различные муфты, колена, тройники, переходники, прокладки, накладки, звукоизоляция, система крепления, запорные клапаны, заглушки и некоторые другие узконаправленные приспособления, применяющиеся лишь в некоторых случаях.

Существует несколько видов внутридомовой канализации в частном доме:

• Выгребная яма. Представляет собой яму для слива, дно которой засыпано щебнем и песком. Имеет невысокую стоимость, проста в установке, но при этом плохо очищает отходы, быстро заиливается, загрязняет почву и имеет неприятный запах. Подходит для участков с низким уровнем грунтовых вод.
• Накопительная емкость. Ее преимущества заключаются в небольшой стоимости и легкой установке, но резервуар быстро заполняется, имеет неприятный запах, обязательное условие ее использования – наличие подъезда к емкости.
• Септик. Невысокая стоимость, несложная установка, но очищает отходы лишь частично, необходимо наличие дренажной системы и вызов ассенизатора раз в год, фильтрационное поле приходит в негодность через 5 лет.
• Станция биоочистки. Хорошо очищает отходы, занимает мало места, ее несложно установить, но она дорогая и требует наличия электричества и постоянной подачи воздуха.

Образец проекта внутренней разводки

Сначала необходимо правильно выбрать трубы. Для горизонтальных труб хватает диаметра 50 мм, для стояков – 110 мм. Разводка проектируется с верхнего этажа.

Прокладка наружных труб

Наружные трубы изготавливаются из пластика (полипропилена или ПВХ), имеют диаметр 110-800 мм и классы жесткости SN2, SN4, SN6, SN8, SN10, SN16, SN32. Они гладкие внутри и снаружи. Системы трубопроводов из полипропилена устойчивы к коррозии, вызванной воздействием воды с pH2 до pH12.

Для прокладки наружных труб необходимо выкопать траншею. Для труб диаметром 110 мм минимальная ширина траншеи должна составлять 60 см. Копать нужно, начиная от фундамента дома. На конец трубы, выходящей из сооружения, следует надеть раструб.

Так как засоры чаще всего появляются в местах изгиба трубы, для удобства доступа к местам засорения рекомендуется монтировать специальные окна для ревизии над всеми коленами. Когда вывод из дома будет готов, нужно начать укладывать трубы и соединять их.

После соединения элементов канализации необходимо ее утеплить. Последним этапом будет засыпание траншеи. Ее нужно заполнять слоями высотой по 5 см каждый и утрамбовывать их сбоку от трубы, чтобы не повредить ее. Для засыпки можно использовать только мягкий грунт без камней.

Ошибки при монтаже канализации

Хотя монтаж канализации кажется не слишком сложной задачей, многие пользователи при ее прокладке совершают следующие ошибки:

1. Нарушают уклон канализации для частного дома, забывая его проверять, при этом заниженное значение приводит к частым засорам, замерзанию воды в трубопроводе зимой. Слишком большой уклон вызывает быстрое стекание жидких фракций, в то время как твердые отходы остаются в трубах — это также увеличивает вероятность засоров.
2. Не монтируют фановый стояк для отвода газов (метана), в результате появляются посторонние запахи и возрастает пожароопасность в доме.
3. Неоправданно разделяют стоки на серые воды от кухни, ванной, бытовой техники и канализационные из санузла. В результате одни трубы остаются все время чистыми, а другая часть подвергается слишком сильному загрязнению, что приводит к некорректной работе канализации.
4. При расчете допустимого диаметра трубопровода наряду с общим объемом стоков, как правило, не учитывают разовый слив от одновременного использования ванны, раковины, унитаза, душа, бытовой техники.
5. Использование отводов с прямыми углами при монтаже приводит к значительному увеличению гидравлических потерь, замедлению потока сточных вод, увеличивает вероятность засоров.
6. Недостаточное углубление трубопровода на улице или отсутствие утепления электрическим кабелем, оболочкой из теплоизоляционных материалов, приводит к промерзанию подземной линии зимой и нарушению работы всей системы.
7. Отсутствие задвижки обратного клапана на пути в септик при засорах или аварийных ситуациях может вызвать обратный напорный отток стоков в жилые помещения.
8. Установка сантехнического оборудования без сифонов при отсутствии гидрозатворов вызывает появление в доме неприятных запахов.
9. Применение труб ПВХ в стояках нередко приводит к повышенным шумам и соответственно снижению комфортности проживания. Для борьбы с шумом используют специальные разновидности бесшумных труб или покрывают ПВХ трубопровод шумоизоляционными материалами.

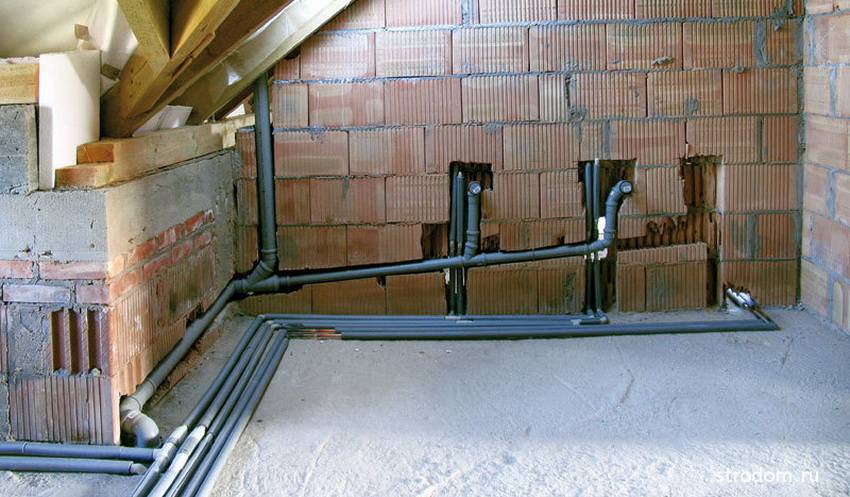

Вариант прокладки внутренней канализации

При монтаже индивидуальной канализации одним из важнейших условий является точное удержание стандартных уклонов — это обеспечивает корректную и продолжительную безаварийную работу всей системы. Зная правильный угол наклона канализационных труб, несложно самостоятельно спроектировать расположение внутридомовых сантехнических приборов, наружных очистных сооружений в виде септиков.

Как перевести уклон крыши в градусах в проценты таблица и поэтому выбор материалов

В зависимости от уклона крыши применяют определенный кровельный материал и устраивают необходимое для данного уклона число слоев (рис. 2). Кровельные материалы по технико-экономическим и физическим свойствам объединены в группы 1-11, которые на графике обозначены дугообразными стрелками. Наклонные линии обозначают уклон ската. Жирная наклонная линия на графике показывает отношение высоты конька h к половине ее заложения 1/2. Отношение 1:2 (приведено в верхней части наклонной линии) показывает, что вертикальный отрезок h укладывается на горизонтальном отрезке 1/2 два раза. На полукруглой шкале эта наклонная линия показывает уклон крыши в градусах, а на вертикальной — в процентах. Подобным образом по графику можно определить наименьший уклон для той или иной группы рекомендуемых кровельных материалов:

i = h. (1/2) = 2,5. (12 / 2) = 5 / 12 или 5. 12.

Чтобы уклон выразить в процентах, это отношение умножают на 100:

i = (5 / 12) 100 = 5 · 100 /12 = 41,67.

Расчетный уклон 41,67 % при соблюдении приведенных конструктивных размеров крыши обеспечивает нормальный сброс ливневой воды.

Рулонные кровли различных типов при уклонах крыш до 2,5 % устраивают в четыре слоя на приклеивающей битумной мастике. В качестве рулонных материалов используют гидроизол ГИ-Г, ГИ-К, стеклорубероид С-РМ, рубероид РКМ-350Б и др. Из пяти слоев устраивают эксплуатируемые кровли. По кровельному ковру насыпают защитный слой из гравия толщиной 20 мм на антисептированной мастике.

Каким должен быть уклон канализационной трубы

Строительные нормы, которым должны отвечать сети водоснабжения и водоотведения, прописаны в СП и СНиП и обязательны для применения. Согласно этим правилам, показатели уклона сливных отводов высчитываются индивидуально к каждому строительному проекту. Угол отклонения трубопровода от условной горизонтали будет зависеть от нескольких факторов:

• материала изготовления отвода;
• величины поперечного сечения;
• расчетной наполненности;
• скорости жидкости внутри отвода.

На участках, где расчеты произвести невозможно, используют стандартные данные, которые записаны в правилах.

Для элементов системы отвода с сечением 160 мм, 85 и 110 мм, а также 40 и 50 мм, коэффициент наклона равен 0,008/0,02/0,03 соответственно. Иными словами, при длине участка в 1 метр уклон канализационной трубы 110 мм будет составлять 2 см, а уклон канализационной трубы 50 мм – не более 3,5 см.

Нетрудно заметить, что степень отклонения выводящего канала зависит от размера его поперечного сечения. Чем меньше отвод, тем больше необходимый уклон.

На практике возможно небольшое отклонение от установленных параметров. В таблице ниже приведены стандартные и минимально допустимые значения для отводов разного сечения, при этом нормативы для изделий большого размера в колонке «наименьшие» снижены.

Указанные значения применяются только в случае, если условия местности не позволяют иного. В обычных ситуациях цифры для стопятидесятимиллиметровых труб составляют 0,008, а для двухсоток – 0,007.

Наибольший уклон труб канализации на 1 метр допустимый согласно СНиП, равен 15 сотым. Но данное значение разрешено применять лишь для участков, где по объективным причинам невозможно соблюсти более пологий угол наклона, а также, когда труба короткая (не больше полутора метров).

Технология укладки трубы

Правильная технология прокладки такая: сначала копаем траншеи с некоторым запасом по глубине. Далее делаем песчаную подушку 10-15 см, проливаем ее, и сверху на нее укладываем фанину.

Контролируем уклон — эту работу, на коротком участке (до 10- 15 метров) можно выполнить при помощи уровня со специальной отметкой, соответствующей уклону 2 см/м!

На участках со сложным рельефом или со значительной длинной прокладки мы, конечно, рекомендуем использовать нивелир.

Трубы обсыпаем песком, а во избежание дальнейшей усадки, проливаем его и трамбуем.

В обязательном порядке производим подбитие пазух- под трубой не должно оставаться пустот!

Сверху трубу на 10-15 см опять же укрываем песком, а вверх траншеи естественным вынутым при копке грунтом.

Готовимся к работе

Осматриваем старую канализационную систему и фиксируем все ее параметры. Можете сфотографировать конструкцию старой системы, так будет легче монтировать новую.

1. Возьмите лист миллиметровой бумаге и составьте на ней схему разводки канализационных труб. Не забудьте разместить элементы сантехники и расстояния между ними, включая центральную трубу стояка.
2. Сверьте чертеж с фактическими расстояниями между узлами канализации в вашей квартире.
3. Рекомендуем вам повторить старую схему разводки канализационных труб. Она, как правило, сделана профессионалами и нет необходимости изменять ее.
4. Исходя их эскиза и реальных расстояний, рассчитайте потребное количество пластиковых канализационных труб и соединительных элементов.

Для чего необходимо знать правильный угол уклона канализационной трубы.

Это, конечно же, наивный вопрос. Просто для того, чтобы канализация работала, так сказать, «корректно», и хозяевам не приходилось ни  визуально, ни другими органами чувств ощущать, что эта система где-то дает сбои и не справляется со своей прямой задачей.

Так, может быть, просто всегда давать угол уклона побольше – тогда вода вместе со стоками гарантированно быстро будет уходить в коллектор или септик? Оказывается – нет, так можно только навредить.

Постараемся объяснить, почему.

На рисунке ниже показаны три варианта. В первом – труба расположена без уклона, горизонтально. Во втором – задан оптимальный угол уклона. И в третьем – труба уложена безо всякой оглядки на правила – «лишь бы вода хорошо сливалась».

Четвёртый вариант – с отрицательным углом уклона, надо полагать, никто не додумается сделать.

Две недопустимых крайности – и правильный подход к организации уклона канализационной трубы.

Канализационные стоки, как знают все, это далеко не всегда просто вода. Чаще всего в ней, помимо полностью растворившихся веществ, взвешено немало твердых нерастворимых частиц и крупных включений, дисперсных капель (жир, моющие средства). Задача канализации – отвести все эти загрязнения в полном составе

И здесь очень важно свойство самоочистки трубы. Так, чтобы после смыва стоков (понятно, что в бытовых условиях стоки текут не постоянно, а, так сказать, порционно) труба внутри оставалась если и не совсем чистой, то по крайней мере – пустой

Итак, смотрим на схему.

• В первом случае в трубе образуется совершенно очевидный застой. Перемещение воды хоть и будет, но с минимальной скоростью. То есть у твердых включений есть полная возможность осесть на дно, у жировых капель – «закрепиться» на стенках трубы. Получается, что кинетической энергии потока воды недостаточно для того, чтобы увлечь за собой загрязнения. Они, осев на дне, становятся помехой для последующих сбросов. Результат – очень быстрое зарастание труб, образование пробок, с которыми бывает очень тяжело справиться.
• Второй вариант – труба смонтирована под правильным углом уклона, в ней благодаря этому поддерживается оптимальная скорость перемещения бытовых стоков. При таком подходе как раз и проявляются свойства самоочищения – вода захватывает и выносит основную массу твёрдых и взвешенных загрязнений.
• Третий вариант кажется парадоксальным – ну что может быть плохого в том, что уклон сделан большой, и скорость потока от этого возрастает? Ведь на коротких участках, например, от сифона раковины до проходящей снизу канализационной трубы так и делается – чуть ли не вертикально…

Да, на коротком участке это «работает». Но когда требуется переместить канализационные стоки на значительное расстояние, получается совсем иная картина. Вода на большой скорости устремляется вперед, к выходу из трубы. А более тяжеловесные нерастворимые включения начинают отставать от общей скорости потока. И в итоге – могут остаться на стенках трубы. У них частенько бывает немало времени, чтобы успеть присохнуть или иным способом закрепиться на стенке.

И, понятно, далее эти оставшиеся фрагменты становятся помехами при следующей «порции» стоков, при которой ситуация не просто повторяется, но постепенно усугубляется. И так далее – пока в полости трубы не образуется сначала сужение канала, а затем – и вовсе непроходимая пробка, требующая немедленного вмешательства для восстановления работоспособности канализации.

Теперь давайте пойдем по положениям Сводов Правил. Они в оригинале могут показаться несколько «суховатыми» для человека, не имеющего опыта чтения технической документации. Поэтому постараемся изложить основные положения, касающиеся, безусловно, только частного жилого строительства, в более доходчивом виде.

И начнем, естественно, «от истоков». То есть с тех точек, где, собственно, и начинается канализация – с сантехнических приборов. А затем – пойдем далее вплоть на наружных труб, ведущих в септик или в канализационный коллектор.

Как выбрать

При выборе нужно обратить внимание на их окрас. Элементы, предназначенные для канализационной системы, имеют серый цвет

Габариты говорят о том, что каждый вид выполняет определенную функцию

Габариты говорят о том, что каждый вид выполняет определенную функцию.

При реконструкции старой канализации нужно сопоставить размеры старой трубы с новой. Тогда ошибок в монтаже не будет.

Учесть бытовую технику. Для нормального слива жидкости с посудомоечной, стиральной машин достаточно выбрать трубу с диаметром в 2,5 сантиметра. Для душевой, ванной – 3,5 сантиметра. По всему дому прокладываются трубы с диаметром не более 5 сантиметров. Для стояка потребуется элемент с диаметром 11 сантиметров.

Чтобы не тратить лишние деньги, не ошибиться, нужно измерить старые трубы. На основе данных осуществить покупку достаточного количества элементов. Соединительные конструкции покупаются в том же количестве, что имеет старая канализация.

Ошибки при выборе угла наклона труб

Нормальное функционирование системы отведения загрязненных вод обеспечивает сила тяжести, жидкость движется по трубам самотеком. При неверном выборе угла наклона возникают следующие сбои:

• Недостаточный уклон канализации – сточные воды двигаются медленно и застаиваются в трубе, что приводит к образованию засора. Особенно губительно такое явление для чугунных магистралей, которые подвергаются усиленной коррозии, возникают порывы и протечки.
• Большой угол наклона – ускорение потока приводит к недостаточной очистке труб, вода быстро уходит, а крупные фракции остаются на стенках. Работа такой магистрали сопровождается шумом и срывом водных затворов на сифонах.

Рекомендуемый коэффициент уменьшается с возрастанием диаметра трубы:

• 40-50 мм – 0,03;
• 100 мм – 0,02;
• 150 мм – 0,008;
• 200 мм – 0,007.

Ошибки при монтаже трубопровода

Чем плох излишний уклон?

У неопытных строителей может возникнуть соблазн сделать трубу как можно более наклонной, чтобы нечистоты уходили быстрее. Но и такой подход неверен. При слишком крутом спуске происходит заиливание трубы из-за того, что вода сходит слишком быстро, не успевая смыть более твердые фракции нечистот, которые затем прилипают к внутренней поверхности.

Кроме этого, может происходить срыв водяных запоров в сифонах, а значит, воздух из очистной системы попадет в жилые помещения. Стоит ли объяснять подробнее, какой именно запах он принесет в них?

Есть и еще одна причина, по которой трубы не следует оставлять недозаполненными. В условиях агрессивных сред приток воздуха к поверхностям приводит к их ускоренной коррозии, и в результате снижается срок их службы.

Использование расчетного и оптимального уровня наполняемости

Также у пластиковой, асбестоцементной или чугунной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:

Y=H/D, где

• Н – уровень воды в трубе;
• D – ее диаметр.

Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа — Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3Гидравлический расчет на наполняемость и угол уклона

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Согласно СНиП, скорость движения жидкости должна быть не менее 0,7 м/с, что позволит отходам быстро проходить мимо стенок, при этом не прилипая.

Примем H=60 мм, а диаметр трубы D=110 мм, материал — пластмасса.

Следовательно, правильный расчет выглядит так:

60 / 110 = 0,55 = Y – это уровень рассчитанной наполненности;

Далее используем формулу:

K ≤ V√ y, где:

• К — оптимальный уровень наполненности (0,5 для пластмассовых и стеклянных труб или 0,6 для чугунных, асбестоцементных или керамических труб);
• V — скорость движения жидкости (минимально берем 0,7 м/с);
• √Y – квадратный корень расчетной заполняемости трубы.

0,5 ≤ 0,7√ 0,55

= 0,5 ≤ 0,52 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент оптимальной наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности. Формула нам показала, что скорость мы выбрали правильно, то есть минимально возможную. В тоже время увеличить скорость мы не можем, так как нарушится неравенство.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

Уклон канализационных труб схематически

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры.

Следовательно на метр будет использоваться больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный.

Резюмирую скажем, что согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

• На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
• Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 см;
• Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
• Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
• При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, самым минимальным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
• Перед работой нужно обязательно составлять план.

Совет от эксперта:

Не стоит путать методику установки канализационных труб в квартире и доме. В первом случае часто используется вертикальный монтаж. Это когда от унитаза или душевой кабинки устанавливается вертикальная труба, а уже она переходит в магистральную, выполненную под определенным уклоном.

Такой способ может быть применен, если, к примеру, душевая или умывальник находится на чердаке дома. В свою очередь, укладка внешней системы начинается сразу же от колец унитаза, септика или умывальника.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

Уклон трубы большого диаметра

Наружный трубопровод канализационной системы имеет большой диаметр, скорость потока достаточная, поэтому потребуется меньший уклон. Внутренний диаметр трубы может меняться на 0,01−0,02 мм. Поэтому величина уклона может быть немного ниже.

В СНиП 2.04.01−85 в пункте 18.2 указаны нормы установки канализационных труб. Максимальный разрешённый уровень уклона отводной системы – как наружной, так и внутренней, – составляет 0,15 м. При расчётах требуется учитывать уровень промерзания грунта при установке наружной системы канализации во избежание перемерзания и разрыва трубной системы. В СНиП 23.01.99 указывается глубина промерзания грунта для разных регионов страны, выше которой нельзя производить прокладку канализационной системы.

Автономная канализация для кафе и ресторанов

Автономная канализация для кафе и ресторанов является одним из самых простых вариантов промышленной канализации, так как стоки этих предприятий представляют собой стандартные бытовые стоки без специфических примесей (в том числе без отходов нефтеперерабатывающей промышленности или агрессивных реагентов). Единственным отличием от “домашней” канализации является производительность. Следует учесть возможный объем стока из расчета производительности каждого сантехнического устройства – в остальном канализация подбирается по тому же принципу, что и для частного дома.

Естественно, учитывая значительный объем стока использовать накопительные септики невыгодно – слишком часто придется обращаться к ассенизаторам. Септики с почвенной доочисткой – тоже не лучший вариант, ведь чем больше производительность такого септика – тем большие необходимы площади полей аэрации. Как правило, владельцы ресторанов и гостиниц отдают предпочтение станциям биологической очистки, которые позволяют сбрасывать очищенный сток в грунт, фильтрационный колодец или даже водоём.

Подготовка к работе

Для монтажа понадобятся:

1. трубы из пластика, с сечением в 5, 10 сантиметров;
2. соединительные элементы;
3. манжеты, чтобы уплотнить места стыков;
4. клей для пластика;
5. цементный раствор;
6. рулетка;
7. пила;
8. уровень;
9. маркер.

При реконструкции старой канализационной системы нужно заранее изучить особенности, план пролегания. Составить схему монтажа. Это действие не нужно выполнять, если предполагается монтаж новой канализации.

1. На бумаге должен быть отображен чертеж, с фиксированными местами разводки, санузлом. Нужно отметить стояк, определить расстояние.
2. Проверить, чтобы составленная схема совпадала с существующей.
3. Провести расчеты. Вычислить количество необходимого материала.

Особенности расчета уклона труб канализации в квартире

Определение значения уклона

Главная сложность, с которой сталкиваются начинающие строители и те, кто самостоятельно выполняют водоотвод, заключается в том, что единица измерения уклона для них непривычна. Во всех справочниках и даже строительных нормах и правилах, являющихся основным руководством любого строителя, указаны десятичные дроби вида 0,03 или 0,008.

Людям, привыкшим оперировать градусами, непонятно, какой наклон канализационной трубы означают эти цифры. Все очень просто: эта дробь – соотношение высоты снижения к длине трубы. Проще всего его отслеживать в сантиметрах, например 3 см на 1 м, или 0,8 см на 1 м, как в приведенных примерах. Длина канализационной трубы в метрах при перемножении на величину уклона даст общую высоту уклона по всей продолжительности.

Например, если общая длина 5,6 метра, и требуется снижение 0,07, то между уровнями начала и конца трубы должен быть перепад:

H=5,6 х 0,07 = 0,39 м, то есть 39 см.

Зависимости перепада высот начала и конца трубы от ее наклона

Расчет наполненности трубы

Основным параметром, которым следует руководствоваться при укладке канализационной трубы, должна быть ее заполненность. Она вычисляется по формуле:

y = H/D, где:

• H – высота уровня вод в трубе;
• D – диаметр канализационной трубы.

При этом:

• если y=0, то труба пустая;
• если y=1, она полностью залита;
• оптимальным значением для заполненности (К), при котором сток работает нормально, является диапазон от 0,5 до 0,6.

Графическое отображение уровня заполненности

Такой разброс объясняется различными свойствами материалов труб и их способностью к образованию пограничного слоя, удерживаемого вблизи внутренней поверхности труб.

Совет от профессионала:

Так, трубы из стекла или пластика имеют более гладкую внутреннюю поверхность, и их заполненность должна составлять 0,5, а керамические или асбестовые трубы более шероховаты, и для них это значение составляет 0,6.

Описанное значение заполненности обеспечит скорость прохождения стоков примерно в 0.7 м/с, что позволит удерживать твердые включения во взвешенном состоянии, не допуская их прилипания к стенкам трубопровода.

Таким образом, расчетные характеристики трубопровода должны определяться  по формуле:

K ≤ V√ y, где:

• К – оптимальный уровень заполненности (0,5 или 0,6);
• V – скорость;
• √ y – квадратный корень заполняемости трубы.
