От модели радиатора зависит, как он подключается к системе отопления. Это соединение может быть боковым, что можно охарактеризовать как традиционное.

Радиатор также можно подключить снизу, с правой или с левой стороны. Это решение используется в основном в обогревателях помещений. Он популярен, потому что использует меньше материала и требует меньше работы.

Выполнение такого соединения несложно и достаточно проделать в стене небольшой паз.
Многослойные пластиковые трубы, которые в настоящее время используются в системах отопления и водоснабжения, легко гнуть;
Также нет опасений, что они могут быть повреждены в процессе.
Поэтому для выполнения такого соединения не требуются специальные соединительные наборы, а также нет необходимости использовать медные трубы и фитинги для изготовления концевых участков соединительных линий.

Поэтому не стоит соглашаться на подключение радиаторов снизу трубами, идущими от пола. Это не только затруднит укладку паркета, панелей или плитки и последующую очистку под радиатором, но также потребует использования специальных комплектов для подключения, за которые придется доплачивать.

Шаг 2: расчет

Тепловая мощность

Чтобы подобрать оптимальное количество секций радиаторов, нужно для начала оценить потребность помещения в тепле.

Один из простейших и дающий достаточно достоверные результаты метод выглядит так:

На кубометр объема отапливаемого помещения в проект закладывается 40 ватт тепла;
В зависимости от климатической зоны результат умножается на коэффициент поправки:

Средняя температура наиболее холодного месяца	Значение коэффициента
+5 С	0,7
0 С	0,9
-5 С	1
-10 С	1,1
-15 С	1,2
-20 С	1,4
-25 С	1,5
-30 С	1,6
-35 С	1,8
-40 С	2,0

Чем ниже температура на улице, тем больше тепла дом теряет через ограждающие конструкции.

Для комнат, имеющих более одной общей с улицей стены, используется дополнительный коэффициент 1,2. Для частных домов, у которых все стены общие с улицей — 1,5.

Давайте в качестве примера вычислим потребность в тепле угловой комнаты размером 4х5 метров с трехметровым потолком, расположенной в Комсомольске-на-Амуре Хабаровского края РФ.

Объем помещения равен 4*5*3=60 м2, базовая потребность в тепле — 60*40=2400 ватт;
Средняя температура января в 25,7 градусов холода дает нам коэффициент поправки 1,5. 2400*1,5=3200 Вт;
Поскольку комната угловая, используем еще один коэффициент поправки: 3200*1,2=3840 Вт.

В угловой комнате потери тепла через стены и окна вырастут.

При оценки потребности комнат в тепле не забудьте про неотапливаемые помещения: они прогреваются только за счет циркуляции конвекционных потоков воздуха и тоже создают нагрузку на отопительные приборы. Так, при расчете отопления для кухни и жилых комнат к их площади стоит прибавить площадь прихожей.

Полотенцесушитель способен прогреть небольшую ванную до комфортной температуры.

Количество секций

Любой мало-мальски приличный производитель снабжает отопительные приборы своего производства документацией, позволяющей узнать тепловую мощность на секцию.

Если по какой-то причине эта информация недоступна, в среднем можно ориентироваться на следующие значения:

Чугунная секция — 160 ватт;
Биметаллическая — 190;
Алюминиевая — 200.

Так, для обогрева описанной выше комнаты в Комсомольске необходимо 3840/190=20 (с округлением до целого значения) биметаллических секций.

Как всегда, дьявол кроется в деталях.

Я привел средние значения для секций с межосевым расстоянием между коллекторами в 500 мм. У высоких и низких батарей мощность по понятным причинам отличается;

Теплоотдача на секцию для некоторых отопительных приборов.

Как правило, производителями приводятся данные для дельты температур между теплоносителем и воздухом в комнате, равной 70 градусам. Чем больше эта дельта, тем выше теплоотдача.
На практике, однако, большую часть отопительного сезона разница температур заметно меньше: скажем, при +20 в комнате и +55 на обратном трубопроводе отопительного контура дельта температур будет равна всего 35 градусам, а эффективная тепловая мощность секции уменьшится вдвое относительно паспортной;
При боковом подключении крайние секции всегда холоднее ближних к подводке;
Со временем крайние секции заиливаются, что опять-таки уменьшит их теплоотдачу.

Мне доводилось встречать батареи, у которых грела только ближняя к подводке секция. Остальные были забиты илом.

Монтаж чугунных батарей

Батареи из чугуна для приверженцев классических материалов и технологий, так сказать проверенных временем. Но процесс монтажа чугунного радиатора сложен и трудоемок, на это отважится не каждый

Если все же решились самостоятельно устанавливать радиатор из этого материала, то есть ряд моментов, на которые стоит обратить внимание:

Схема установки чугунных радиаторов

На подготовительных работах обязательно проводится регулировка ниппелей (порядок следующий: разбор батареи, регулировка всех ниппелей, сборка). Все манипуляции проводятся с помощью специального инструмента (ключей и радиаторного верстака). В тоже время во избежание перекосов откручиваются оба ниппеля одновременно (для этой работы потребуется напарник). Резьба с разных сторон не одинакова, она направлена в противоположные стороны. Снимать секции можно после полного откручивания ниппелей.
Снимаем все секции батареи алогично. После этого производим сборку в обратной последовательности с соблюдением очередности. Собранный радиатор опрессовывается (так можно найти течь).
В домах из пенобетона и кирпича чугунные батареи монтируются на стены посредством на специальных опор. Если дом деревянных, то потребуются дополнительные опоры на полу.
При однотрубной системе обязательно устанавливается байпас в обводку, также необходима запорная арматура и кран Маевского.
При врезке в трубу отопления используют сгоны с резьбой. В деревянном доме нужно исключить использование сварки.

Подводя небольшой итог скажем, что на своем примере каждый владелец квартиры убедиться в легкости процесса установки батарей, и затевая самостоятельные работы по монтажу можно существенно сэкономить. Все что потребуется – это немного времени и сноровки, а также четкое соблюдение инструкций.

Но если по каким-то причинам есть неуверенность в собственных силах, то лучше подстраховаться и проконсультироваться с мастеров, который уже успешно проводил подобные работы. Консультация может иметь платный характер, но это все равно дешевле, чем приглашать профессионала.

Что нужно знать и уметь

Решение — установить батарею отопления самостоятельно, серьезное и ответственное. Владелец должен четко понимать, как и что нужно делать.

Чтобы выполнить эту работу и избежать аварийных ситуаций, нужно знать и изучить следующие моменты.

Схемы отопления и варианты подключения батарей. Существует три основных способа разводки:

Боковое подключение (одностороннее). Подающий трубопровод подключается к верхнему патрубку батареи, а второй, отводящий — к нижнему.
Нижнее подключение применяется для скрытой разводки. Оба патрубка батареи подключаются внизу и уходят под пол.
Диагональное подключение. Применяется при подключении многосекционных батарей. Подающий трубопровод присоединяется к верхнему патрубку, а нижний, с противоположной стороны, к «обратке».

Правила правильного подключения радиаторов. Правильное подключение батарей зависит от схемы контура отопления. Применяется два способа подключения:

Последовательное подключение. Оно применяется в простейших однотрубных системах. Теплоноситель движется последовательно через все радиаторы. При таком подключении замена радиатора, особенно в зимнее время, превращается в проблему. Проблема состоит в необходимости полной остановки работы отопительной системы.
Параллельное подключение. Применяется в двухтрубных системах отопления и в модернизированных однотрубных контурах типа «ленинградки». На входе и выходе радиаторов устанавливают краны, которые отсекают радиатор от контура и позволяют произвести ремонт или замену без отключения системы отопления.

Сделать правильные замеры и точные расчеты перед тем, как установить батарею отопления в квартире. Прикидочный расчет можно сделать исходя из правила — одна секция способна нагреть 2 м2. При расчетах полученный результат округляют в большую сторону, а для угловых комнат добавляют приблизительно 20%. При замене батареи на радиатор другого типа нужно тщательно сопоставить размеры, способы подключения и в случае необходимости установить нужные переходники.

Иметь в наличии необходимый инструмент. Минимальный набор для начала работ следующий:

строительный уровень;
газовый ключ;
пассатижи;
шуруповерт;
рулетка;
специальный ключ для патрубков;
перфоратор;
фум-лента или пакля.

В зависимости от материала трубопроводов и схемы системы отопления необходимо составить список необходимой фурнитуры, кранов и терморегуляторов, кранов Маевского и крепежных кронштейнов. Желательно нарисовать эскиз, так легче рассчитать количество необходимых компонентов. Перед началом работы должны быть в наличии все инструменты и приспособления.

Часто задаваемый вопрос — как отключить батарею отопления, особенно актуален в многоквартирных домах. Если при монтаже была предусмотрена запорная арматура, то достаточно ее перекрыть. Значительно хуже, если подключение батарей последовательное и отсутствуют байпасы, тогда придется перекрывать весь стояк. В своем доме это сделать легко, а вот в многоквартирном, особенно зимой нужно сделать заявку на отключение отопления. Услуга платная, следует знать об этом.

Шаг 8: установка

На сгоны

На подводку последовательно сгоняются до конца резьбы контргайки и проходные радиаторные пробки;
Радиатор вывешивается на кронштейнах так, чтобы длинные резьбы на подводках заходили в крайнюю секцию на 2 — 3 сантиметра;
Резьба радиаторной пробки подматывается. Как вариант, пробка снабжается силиконовой герметизирующей прокладкой;

Пробка с умеренным усилием вкручивается в радиатор;
Контргайка сгоняется к пробке так, чтобы между ними остался зазор в 5 мм;
В зазор наматывается прядка пропитанной подмотки или несколько витков герметизирующей нити (Тангит Унилок или ее аналога), после чего контргайка затягивается.

Герметизирующая нить Тангит Унилок всегда в моем арсенале.

Глухие пробки подматываются и вкручиваются в крайнюю секцию

Обратите внимание, что резьба на них левая: чтобы вкрутить пробку, ее нужно вращать против часовой стрелки

На американки

Первыми на короткие резьбы подводок монтируются краны (опционально — дроссели или термоголовки). Способ герметизации резьб тот же: они подматываются льном с краской или полимерной нитью;
В радиатор вкручиваются глухие и проходные пробки;
В проходные пробки и краны вкручиваются половинки американок;
Радиатор вывешивается на кронштейнах, после чего американки стягиваются накидными гайками.

Финальный аккорд: затягиваем американку.

Как организовать подключение?

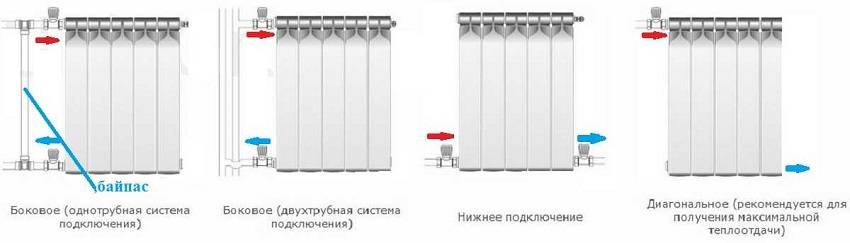

Следующим этапом процесса идет выбор типа подключения. Наиболее эффективны следующие способы:

Боковое одностороннее – подвод соединяется с верхним патрубком, а отвод – на той же стороне батареи, но к нижнему патрубку. Вариант обеспечивает отличную теплоотдачу, но подходит для батарей, состоящих из 12 секций.
Нижнее – оба направления подсоединяются к нижним патрубкам отопительного прибора с разных сторон. Метод идеален для скрытой прокладки труб.
Диагональное – подвод осуществляется через верхний патрубок, а отвод – с другой стороны через нижний патрубок. Способ используется для подключения приборов с более чем 12-ю секциями.

Подсоединение радиатора к полипропиленовым трубам

Для правильной установки радиаторов с пропиленовыми трубами отопления придется обзавестись специальным паяльником. Соединение реализуется по двум технологиям:

В случае, когда радиаторный вентиль пропиленовый, то соединение осуществляется при помощи пайки непосредственно с подводкой. Далее с крана следует открутить металлический концевик «американки» и вкрутить его в радиаторную футорку. Для герметичности применяется лента ФУМ или льняная подмотка. В итоге «американку» снова собирать и затянуть накидную гайку ключом.
Если радиаторный вентиль из металла, то для соединения с пластиковой подводкой применяют комбинированную муфту разъемного типа с внутренней резьбой. Она аналогична по принципу действия «американке», но накидная гайка приспособлена для пайки. Через соединительный фитинг пластиковую часть муфты припаивают к подводной трубе. После этого муфту нужно разобрать, и металлическую часть с подмоткой навернуть на вентиль. Муфту собрать и затянуть накидную гайку.

Подсоединение батареи к металлической подводке

Многие домовладельцы, начитавшись статей о том, как правильно установить отопительный радиатор, переживают, что при работе с трубами из металла может понадобиться сварочный аппарат и сопутствующие навыки по его использованию. Спешим успокоить – ничего подобного тут не нужно, все делается на резьбовых соединениях. Для этого на только что обрезаном участке подводки нарезают резьбу при помощи клуппа. Технология выполнения процесса выглядит следующим образом:

Трубы подвода обрезать при помощи болгарки так, чтобы линия среза была четко перпендикулярна осевой линии трубы.
Очистить конец трубы от коррозии или краски и сделать фаску напильником.
На резцы клуппа и участок трубы нанести смазку.
Поставить головку на фаску и отцентрировать ее.
Используя газовый ключ, проворачивать головку по часовой стрелке.
Для качественного соединения должен получиться резьбовой участок, равный длинной части сгона.

В итоге на готовую резьбу нужно накрутить контргайку и муфту, и совместив оси шарового крана и подводки, перегнать муфту с подводки на корпус крана. В процессе используется подмотка или лента ФУМ. Далее на резьбу около муфты следует навернуть подмотку и перегнать контргайку. После окончательной фиксации запорного крана или термпературного регулятора, его соединяют с радиаторной футоркой через «американку».

Порядок установки

Последовательность операций по установке батарей на место их эксплуатации выглядит так:

Сначала полностью отключается отопительная сеть, после чего из труб сливается вода. В частном доме для этого используется насос, а в городской квартире придётся обратиться к специалистам ЖЭКа. После заполнения необходимой документации в согласованное время придёт слесарь и спустит воду до нужного этажа

Также важно понимать, что демонтажные работы и установка радиаторов должны проводиться в меж отопительный сезон. Если в отопительный сезон при замене батарей нарушится герметичность системы отопления в квартире, это может привести к аварии всей системы

Мало того, что весь дом останется на продолжительный срок без отопления, так ещё придётся заплатить штраф с внушительными цифрами. Затем проводится демонтаж старых радиаторов, после чего с простенков удаляются остатки пыли, грязи и отслужившие свой срок крепления.

Кронштейны монтируются по размеченной горизонтали. Такое расположение оптимально для отопительных сетей с принудительной циркуляцией носителя, то есть для городских квартир. Для контуров с самотёком не обойтись без уклона по ходу движения носителя (порядка 1,5%). Если увеличивать этот показатель больше – могут образоваться застои.

Убедившись в надежности кронштейнов, переходят к навешиванию батареи. По завершении этой процедуры ставится запорная арматура с обязательным соблюдением требований герметичности резьбовых соединений. Сразу вслед за этим подключается трубопровод.

Дополнительная информация! Исключить протекание в местах сопряжения удаётся при условии использования особых динамометрических ключей.

Особенности подключения радиатора в однотрубной отопительной системе

Понятие «однотрубная схема» красноречиво говорит о себе – подведение исключает параллельный монтаж. Выбор схем обусловлен многими факторами, но это не влияет на эффективность подачи тепла.

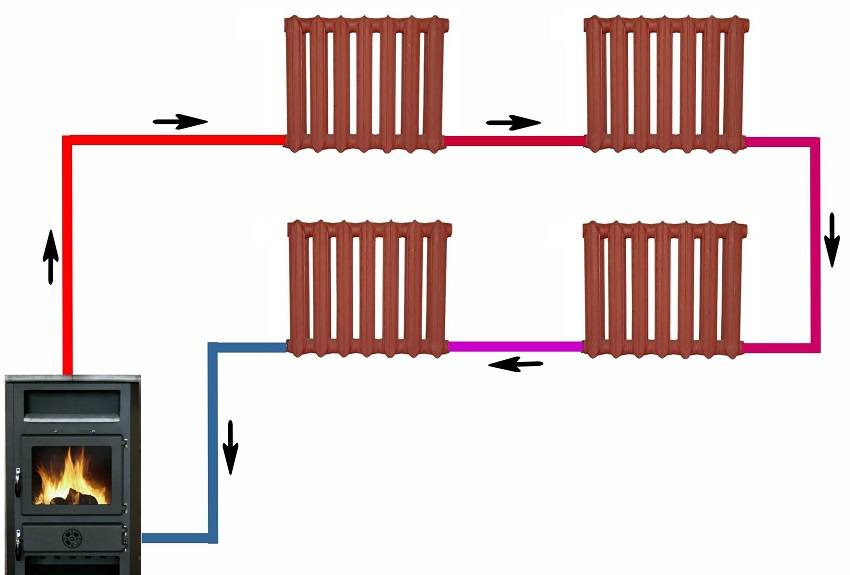

Схема однотрубной системы отопления

Обеспечение теплом в однотрубном контуре осуществляется по-разному. Например, в последовательном подсоединении батарей отопления труба переходит из одного отопительного прибора в последующий, замыкая контур на котле. Или уходит в стояк центрального отопления, где вода снова прогревается. Простой монтаж – единственный плюс, но к котлу возвращается почти холодный теплоноситель, которого недостаточно для обогрева домов большой площади и удаления от котла на большом расстоянии.

Некоторые отопительные приборы продуманы с учетом того, что разные входы и выходы предназначены под вход и отведение теплоносителя. Это должно быть описано в технической документации

Тогда по-разному будет распределяться подаваемая струя, создавая обратный ток или распыление внутри емкости радиатора.В некоторых случаях это не так важно, например, при седельном (нижнем) подсоединении. Седельное подсоединение в однотрубных схемах – хорошая возможность отключать каждый тепловой блок по отдельности

Способы подсоединения радиаторов отопления

Хорошо, когда в описании к модели есть рисунок, наглядно поясняющий, как подключается данный тепловой блок. Рекомендуется перед покупкой батареи уточнить правила монтажа и все нюансы относительно рекомендаций способа подсоединения:

нижний;
боковой;
диагональный.

При двухтрубной схеме подающая теплоноситель трубы и «обратка» функционируют отдельно. Основная труба проходит сбоку от радиатора, нижний фрагмент служит только для возврата. Так эффективнее в плане эксплуатации, но предполагаются двойные затраты при монтаже. Способы подсоединения труб примерно такие же, но для монтажа лучше использовать схемы, чтобы не запутаться.

Терморегулирующий вентиль дает возможность экономить тепло

Виды арматуры для установки

Большинство радиаторов ставятся с использованием практически одинакового набора арматуры. К примеру, для радиаторов из алюминиевого сплава и биметаллических конструкций набор арматуры полностью идентичен. Для батарей, отлитых из чугуна, применяются заглушки крупных размеров, а вместо крана конструкции Маевского обычно ставят автоматический клапан для стравливания воздуха. Но в целом набор расходных компонентов отличается минимально.

Вот перечень устройств, которые понадобятся для подключения радиатора к системе отопления:

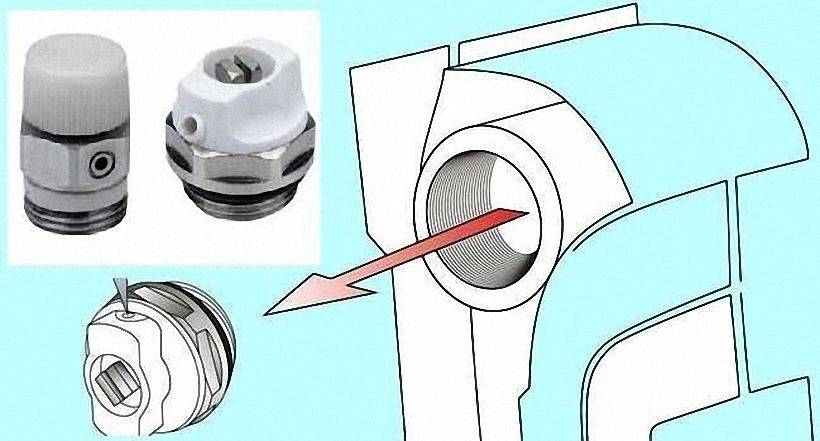

Устройство Маевского. Этот кран предназначен для стравливания вручную попавшего в радиатор воздуха. Он ставится в верхний коллектор, не занятый при подключении. Как правило, диаметр коллектора больше диаметра крана. Поэтому установка производится с применением переходника. Чаще всего переходник уже идет в комплекте.
Автоматические устройства для стравливания газов. Их чаще всего ставя на чугунные батареи, хотя технически ничто не препятствует монтажу на биметаллическую или алюминиевую конструкцию. Причина ограниченного использования скорее лежит в области эстетики. Автоматический клапан имеет больший размер, выпускается обычно в никелированном или латунном корпусе и плохо смотрится на окрашенной в белый цвет батарее.
Заглушка. Она нужна для того, чтобы перекрыть четвертый коллектор, остающийся после подключения батареи к сети отопления и установки крана Маевского. Как правило, заглушки окрашиваются белой краской и не портят внешнего облика радиатора после монтажа.
Запорные краны. Их задача – дать возможность снять прохудившийся радиатор во время отопительного сезона. Два крана ставят на входную и выходную трубу. После перекрытия радиатор отсечен от основной системы и может быть снят и заменен. Запорные краны могут быть в шаровом исполнении (наиболее дешевый вариант без возможности регулирования интенсивности подачи теплоносителя) или в виде регулирующих кранов.

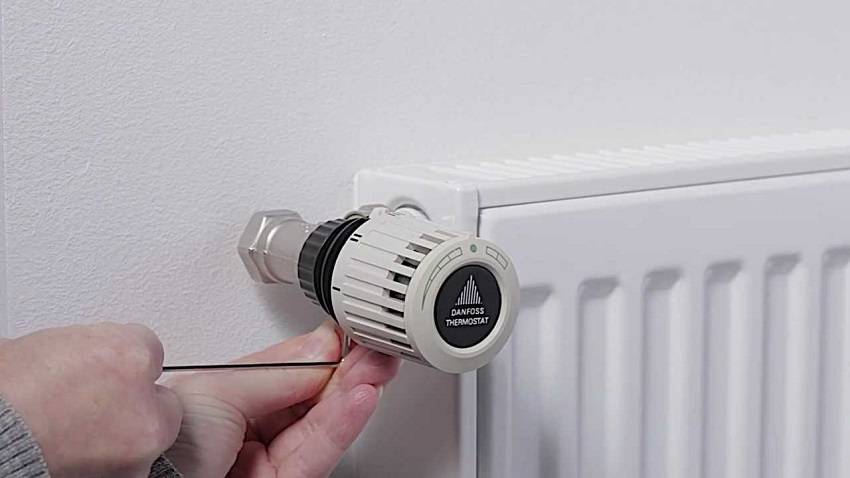

На входную трубу иногда ставят тепловой регулятор. Этот прибор монтируется сразу после шарового крана. Он уменьшает подачу теплоносителя в батарею, что позволяет снизить температуру и создать в помещении комфортные условия в оттепель.

Не рекомендуется оснащать такими регуляторами батареи на старых, изношенных и засоренных отопительных системах, так как батарея может начать греть очень плохо.

Монтаж приборов на стену

Подготовка к работе, а также сам монтаж должен выполняться по общей инструкции. На практике возможны небольшие поправки в виду существующих конструктивных особенностей, различия в весе изделий. Технология крепления к стене будет рассмотрена на примере алюминиевого устройства.

Тонкости монтажа

Некоторые правила и рекомендации помогают избежать ошибок при установке, которые могут проявиться уже на этапе эксплуатации агрегатов, входящих в состав отопительной системы

Следует обратить внимание на следующие моменты:

Заранее определитесь с вариантом подключения радиатора к трубопроводам – седельное, диагональное, одностороннее.
Кран Маевского всегда ставят на верхний выход с противоположной стороны от подающего теплоноситель трубопровода.
Эффективность теплоотдачи, а также правильная циркуляция нагретого воздуха зависят от грамотного расположения устройства. Привычное место крепления – под окном, по центру. Необходимо выставить изделие с учетом соблюдения расстояний: до подоконника – не менее 100-120 мм, от пола – не меньше 80-120 мм, до стены – 30-50 мм.
При трубном боковом подключении желательно предусмотреть резервный путь для теплоносителя – байпас, который дает возможность отключать устройство для различных целей без перекрытия общего стояка отопления.

Схема правильного обустройства байпаса при подключении радиатора к системе отопления

О нюансах подключения батарей узнаете из следующего видеоматериала:

Порядок действий при монтаже радиатора

К основным работам приступают, убедившись в наличии необходимой фурнитуры, инструмента, приспособлений. Порядок следующий:

Процесс подготовки. Изделие собирается из расчетного количества секций при помощи ниппелей с прокладкой, специального ключа. Стягивание соседних секций производят поэтапно, попеременно подтягивая на пол витка резьбы вверх, затем вниз – только так можно избежать перекосов или заклинивания ниппелей. Конечная обтяжка не должна повредить межсекционные прокладки. Теперь, расположив готовое изделие к себе лицевой стороной, необходимо к верхним, нижним,боковым выходам навинтить переходники – футорки. Согласно схеме подключения сначала закрепляют, а затем затягивают заглушку и кран Маевского. Остаются два выхода – подача и обратка, на которые ставят переходник-«американку» под кран. Собранный радиатор готов для установки.
Разметка под держатели (кронштейны). Определяем расстояние от верха изделия до посадочного места, также между секциями, где будут располагаться кронштейны. На стену переносят размеры образца, затем определяют место первого отверстия под крепление. С помощью уровня, учитывая результаты первоначальных замеров, находят точки для остальных держателей. По меткам сверлят отверстия (смещения не допускаются) нужной глубины, устанавливают дюбели, вкручивают держатели.
Установка и подключение. На закрепленные кронштейны садят батарею. Стягивают «американки» и краны общей системы между собой. Проводят тестирование работы системы, проверку качества герметичности соединений. При обнаружении протечек прибор отключают от системы, сливают теплоноситель, далее повторно уплотняют соединения.

На заметку! При установке либо замене радиатора во время отопительного сезона, сразу выявляются огрехи, которые устраняются моментально (пока мастера с инструментом на месте).

Зная, что лучше один раз увидеть, предлагаем видеоинструкцию по установке:

Крепление радиатора – несложный процесс, если подобрана нужная фурнитура с крепежом, а монтаж производился по правилам. Главное, чтобы расположение батареи обеспечивало максимальную теплоотдачу.
