Донный клапан для раковины: монтаж+Фото: Установка донного клапана без перелива своими руками

Разновидности и устройство

Различают две основные разновидности донных клапанов:

• клапан вкупе со смесителем, с рычагом для управления;
• клапан системы Push Open, продающийся без смесителя.

Наиболее популярна первая разновидность. При покупке смесителя в комплекте с ним идет и донный клапан. Устройство приводится в действие специальным рычажком, располагают его непосредственно за основанием крана.

Ряд производителей предпочитает размещать рычажок сбоку, принципиальной разницы при эксплуатации не возникает. Блокировка сливного отверстия производится путем изменения положения рычага.

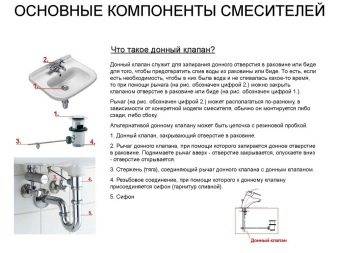

Классический донный клапан с рычажной системой управления состоит из следующих частей:

• пробка, блокирующая отверстие для слива;
• рычаг, с помощью которого управляется клапан;
• стержень для соединения рычага и клапана;
• резьбовое соединение для монтажа сифона;
• непосредственно сифон.

Устройство системы Push Open используются реже, в этом случае процесс блокировки слива производится с помощью клика крышки клапана. Вмонтированная пружина управляет клапаном, не позволяя воде вытекать.

Обратите внимание: считается, что данная конструкция менее гигиенична, так как при необходимости слить воду приходится опускать руку в раковину с грязной водой. С другой стороны, донный клапан пружинного типа смотрится более эстетично из-за отсутствия рычагов

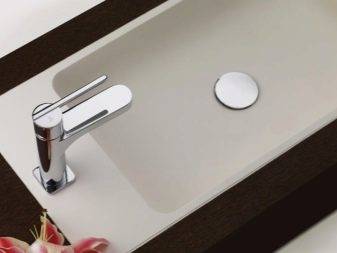

С другой стороны, донный клапан пружинного типа смотрится более эстетично из-за отсутствия рычагов.

Выпускаются донные клапаны для раковин в нескольких стилевых решениях. В целом ассортимент форм и расцветок невелик, так как большая часть приспособления находится под раковиной. На виду остается лишь металлическая заглушка круглой формы. Форма крышечки обусловлена конструкцией сливного отверстия, которое, как правило, тоже имеет форму круга.В некоторых дизайнерских раковинах могут быть использованы клапаны более оригинальной конструкции, на функциональности это не отражается. Гораздо чаще используются различные варианты цветового покрытия — от стандартного серебристого до изысканного золотистого. Выбор зависит от цветового оформления остальной сантехники и ванного гарнитура в целом.

Кроме бытовых донных клапанов существуют устройства более сложной конструкции — седельные клапаны. Такое оборудование используется для производства пищевых продуктов и бытовой химии и позволяет управлять движением веществ по трубопроводам, надежно разделяя их в случае необходимости.

Клапаны такого типа бывают односедельные и двухседельные. Первый вариант предназначен для изменения направления потока жидкости и его блокировки. Второй вариант используется там, где нужна повышенная надежность блокировки веществ (химическая и фармацевтическая промышленность).

Виды и устройство

Продаются клапаны в комплекте, потому не придется дополнительно подбирать составляющие к раковине.

В зависимости от способа управления, устройство делится на три разновидности:

1. Автоматика подразумевает регулировку рычажным клапаном. Основная деталь системы автомат – металлические штыри малого диаметра, основная часть соединений, которых располагается под раковиной, а клапан вставляется в отверстие слива. Устройство с системой автомат подходит практически для всех типов умывальников со стандартными параметрами. Клапан автомат подходит под обычный сифон.
2. Механика. Основой функционирования системы клик-клак является пружина, которая задействуется нажатием. Все, что нужно – приложить палец и слегка нажать на крышку гарнитуры.
3. Система смесителя Push Open. Основным ее недостатком является ручное воздействие на клапан, то есть, если нужно осуществить слив воды, то придется намочить руку. Но с другой стороны, такое устройство легко установить, и обслуживается оно проще. Такой прибор можно использовать не только для раковины, но и в биде или ванне.

Также клапаны могут быть:

1. С переливом. Предназначен для предотвращения перелива, когда резко увеличивается давление воды, а также в случаях, когда кран забыли закрыть. Система слив-перелив встречается в большинстве конструкций умывальников. Когда уровень жидкости становится выше допустимой отметки, вода течет не на пол, а в сток.
2. Без перелива. Конструкция не всех типов раковин позволяет устанавливать систему «слив-перелив», например, умывальники, монтирующиеся на столешницу, либо умывальники, которые изготавливаются из стекла или натурального камня. Альтернативой данной системе могут стать небольшие желобки, которые располагаются по периметру чаши. В случае перелива, вода будет выливаться именно туда.
3. Конструкцией некоторых типов раковин не предусмотрена система «слив-перелив». К таким относятся, например, накладные раковины, а также изделия, выполненные из натурального камня или стекла. В таких конструкциях присутствует обычный слив, но перекрыть его нельзя.

Устройство разных видов клапанов отличается. Так механический клапан (система клик-клак) представляет собой единый механизм, работающий от пружины.

А модели автомат устроены по-другому:

• заглушка;
• нажимная клавиша, задача которой открывать-закрывать слив;
• соединительная спица;
• резьбовая фурнитура, с помощью которой можно соединить трубу слива и клапан.

Гарнитура может быть выполнена в разных вариантах, они бывают:

• хромированными;
• золотыми;
• бронзовыми.

Соответственно, подобрать изделие для любого дизайна не составит труда. Также производители дают гарантию за свою продукцию, а если потребуется ремонт, то проблем с этим не возникнет.

Плюсы и минусы использования клапана

Применение новых гидрозапорных устройств имеет несколько преимуществ.

1. Экономическая выгода. Из-за роста коммунальных тарифов многим пришлось задуматься о сокращении расходов. Стоимость приспособлений колеблется в пределах 500-2000 р в зависимости от модели и производителя. Это невысокая плата за уменьшение сумм счетов.
2. Простота эксплуатации. Клапаном управляют одним пальцем. Чтобы его опустить или поднять, не нужно прилагать усилий. Это доступно даже детям.
3. Эргономичная форма. Устройство удобное, легко очищается от загрязнений.
4. Красивый дизайн. Аккуратная металлическая или керамическая крышка выглядит гораздо приятнее, чем дырка в раковине. Она выигрывает также в сравнении с привычной пластиковой пробкой.
5. Надежное крепление. Традиционные заглушки для ванн и раковин привязывают к сантехнике с помощью лески, которая в любой момент может оборваться. Несколько улучшают ситуацию металлические цепочки, но они тоже не вполне надежны, к тому же издают шум при использовании.
6. Защита от запаха. Неприятные ароматы в ванной комнате далеко не всегда появляются по вине пользователей, и чистка их не устраняет.

С вонью бывает сложно бороться, но это необходимо, т. к. в состав канализационных газов входят опасные для здоровья вещества — сероводород, аммиак. Заткнув слив, можно просто избавиться от проблемы.

У донных заглушек нет серьезных недостатков, но пару нюансов стоит учесть. Потребуется время, чтобы привыкнуть к особенностям использования механизма: нужно следить за уровнем воды при наборе в раковину.

Дизайн может сыграть определяющую роль при покупке сантехники. Модели системы клик-клак можно подобрать по стилю и цвету

Есть и раздражающие моменты в применении пружинных механизмов — опускание руки в грязную, слишком горячую или холодную воду. А в рычажных – неудобство чистки деталей, расположенных под раковиной и за смесителем.

Выбор

Параметры и характеристики, которые определяют выбор:

1. Геометрические – размеры затвора, высота пространства под душевой кабиной, диаметр сливного отверстия;
2. Технические – производительность и пропускная способность;
3. Качество материала;
4. Сложность установки;
5. Эксплуатационные особенности.

Душевые кабины часто продаются вместе с сифонами. Если такая модификация кабины устраивает, можно приобретать. Но не менее часто приходится сифон подбирать самостоятельно

Поэтому следует обратить внимание на следующие пункты

Геометрические параметры

Конструкция поддона, способы его установки определяют выбор монтажной высоты затвора. Производятся модификации устройств высотой от 8 до 20 см. Однако для душевой кабины, предусматривающей низкий монтаж, годятся только те, высота которых не превышает 10 см. Чем ниже высота устройства, тем легче пройдёт его установка. Самое сложное – подобрать затворы для кабины, устанавливаемой непосредственно на пол.

На рынке всё чаще продаются душевые кабины, имеющие сливные отверстия с евроразмерами – 52, 62 и 90 миллиметров. Конструктивные детали затвора должны им соответствовать.

Технические параметры

Глубина раковины душевой кабины обычно небольшая, расход воды – большой, следовательно, вода должна успевать выходить без задержек. Пропускной способностью (ПС) гидрозатвора определяется то, с какой скоростью будет утекать вода, а также то, как быстро будет засоряться затворная конструкция, насколько часто понадобится её прочистка. ПС душевых кабин в среднем составляет 30 литров в минуту. При наличии гидромассажа и других дополнительных функций расход воды повышается. Показателем, характеризующим ПС, является высота водного слоя над уровнем верха слива. При высоте h=12 см – диаметры 5.2/6.2 см, при h=15 см – диаметр 9 см. Поэтому для низких поддонов идут сифоны малых диаметров – 50 мм, для высоких – больших. В инструкции к душевой кабине указывается ПС, которую нужно учитывать, выбирая затворное устройство.

ГОСТом рекомендуется минимальная пропускная способность не менее 15 литров в минуту для душевых кабин с выпуском, не менее 21 – для сифонов с переливом и для глубоких раковин.

Качество материала

Детали, расположенные под душевой кабиной, не подвергаются внешним физическим нагрузкам, поэтому могут выйти из строя из-за старения пластика. Некачественные пластики начинают трескаться уже на второй год службы. Качественные служат долго.

Требует внимания решётка, закрывающая слив. Лучший вариант, когда она из нержавеющей стали. Это самый прочный материал, который используется для решёток. Бывают решётки из сплавов

В этом случае обратить внимание следует на декоративное покрытие. Два слоя хрома являются гарантией, что покрытие не отслоится, а решётка послужит долго

Хром устойчив к действию моющих средств, что является дополнительным преимуществом. Пластиковые никелированные решётки быстро остаются без покрытия, которое восстановить самостоятельно не удастся.

Чтобы облегчить периодическое обслуживание затворного устройства, а также защититься от канализационных запахов, затворные устройства снабжаются дополнительными деталями – сухими или гидравлическими затворами, съёмными стаканчиками-отстойниками. Надёжность затвора тем ниже, чем больше дополнительных деталей. Вероятность поломок возрастает с ростом количества деталей.

Покупая дешёвые гидрозатворы, выкидывают впустую, на ветер большие суммы, поскольку только подъём поддона позволит заменить их. В некоторых случаях демонтировать придётся всю душевую кабину, тогда без поломки её деталей не обойтись. Стоит ли экономить на затворном устройстве – решать покупателю.

Эксплуатационные качества

Сливная арматура, согласно нормативам, должна легко разбираться и собираться вручную

Это важное условие, особенно когда слив забился, или в других экстренных случаях. Поэтому монтаж затворного устройства производится с минимальным набором инструментов

В период эксплуатации основной сложностью является чистка запорного устройства. При выборе следует продумать и этот вопрос. Некоторые модификации сделаны самопромывающимися. Некоторые очищаемы через отверстие слива. Такие модификации затворного изделия имеют выпускной диаметр – 90 мм, позволяющий, разобрать устройство, вынуть последовательно всё нужное, а потом собрать изъятое в обратном порядке.

При покупке сифона лучше выбирать изделия с клик-клаками, которые вынимаются с прочистной корзинкой

Плюсы и минусы использования

Эксплуатация клапана имеет массу положительных нюансов, среди которых можно выделить:

• экономия воды, за счет чего появится возможность оплачивать меньшие суммы за коммунальные услуги;
• удобство и простота работы гидрозатвора – для его работы нужно нажать на специальный рычаг, кнопку или надавить на саму заглушку;
• более эстетичный вид сантехнической чаши;
• простота обслуживания и ухода за приспособлением;

• надежная фиксация в сливе;
• обеспечение защиты от неприятных запахов из канализации;
• надежное предотвращение засоров слива, что в особенности актуально для кухонных моек;
• наличие клапана снизит риск случайного попадания различной бижутерии в слив при проведении гигиенических процедур.

Существенные минусы донному клапану не присущи. Однако понадобится определенное время, чтобы начать продуктивно эксплуатировать изделие, поскольку, по-большому счету, это дело привычки. В умывальниках и раковинах без перелива нужно также постоянно контролировать количество набранной воды, чтобы она не потекла через край.

Гарнитура классифицируется исходя из специфики слива и базовой комплектации.

Выделяют следующие типы продукции:

• механические изделия;
• автоматические приспособления.

Первый вид иногда называют пружинным, за счет ее наличия в конструкции. Данный нажимной механизм обеспечивает полное перекрытие спуска воды, а повторное нажатие, наоборот, освобождает выход для жидкости.

Механические донные клапаны имеют положительные характеристики:

• простой монтаж;
• большой эксплуатационный срок;
• невысокая стоимость.

Наряду с преимуществами, донные клапаны этой категории имеют некоторые минусы, а именно: спустить воду можно исключительно нажатием на регулятор устройства, им является сама крышка. Что требует погружения руки в воду, которая может быть уже довольно загрязненной, например, после мытья посуды в кухонной раковине. Это потребует дополнительной очистки руки при использовании воды, что отрицательно скажется на экономии.

Автоматические приспособления не имеют подобного отрицательного свойства, за счет особенностей регулирования его работы. Выпустить воду всегда получится при использовании рычага или другого регулирующего элемента, которым оснащен клапан.

Механическая часть представляет собой металлические штыри:

• рычаг, которым осуществляется слив жидкости;
• соединительная спица;
• основа для крепления заглушки в трубу;
• пробка.

Наличие такой конструкции в раковине или рукомойнике никак не влияет на эстетическую составляющую сантехники и общий интерьер помещения, поскольку сам автомат располагается непосредственно под чашей. Рычаг для регулировки входит в стандартную комплектацию устройства, поэтому установить его не составит труда даже обычному обывателю, достаточно руководствоваться пролагаемой инструкцией. Сегодня многие производители предлагают потребителю модели полуавтомат.

Существуют также разновидности данных приспособлений, которые имеют специальный механизм, обеспечивающий контроль уровня наполнения емкости. Он работает по аналогичной схеме со сливной трубой в ванной. Такая особенность позволяет выделить два вида клапанов – с переливом и без него.

Первый тип востребован за счет наличия подобной страхующей характеристики. Она актуальна в нестандартных случаях, когда забыли выключить воду или раковиной пользовался ребенок. Выход лишней жидкости осуществляется через специальную трубку. Она выводит воду в слив.

Устройства без перелива обычно приобретают для моделей раковин, конфигурация которых не позволяет выполнить монтаж донного клапана с обустройством дополнительной трубы для сливания воды.

В ванных комнатах лучше отдать предпочтение механическим устройствам, они долговечны и просты в обслуживании. Такие виды клапанов станут идеальным вариантом для ежедневной эксплуатации, где сам формат использования несколько отличается от работ, которые выполняются в кухонной мойке.

Для кухонь правильнее будет установить донный клапан автоматического типа, поскольку скопившаяся вода в раковине будет более грязная, с пищевыми отходами. Выполнить слив воды, используя для этого специальный рычаг, находящийся не в воде, будет в разы удобнее. Установка донного клапана на даче даст возможность экономить на оплате потребленной воды.

Виды сифонов с переливом

В современных сантехнических устройствах применяются самые разные сифоны:

бутылочного типа чаще всего используются на кухонной мойке, поскольку форма бутылки позволяет надежно скапливать большие количества отходов, которые поступают из кухни.

Видеоинструкция по сбору бутылочного сифона

• трубчатого типа представлены изогнутым коленом, в котором не только осаждаются лишние компоненты, но также и присутствует постоянное количество воды, которое полностью перекрывает просвет в трубе и тем самым блокирует поступление канализационных запахов в квартиру.

гофрированный сифон удобно использовать при монтаже сливов в труднодоступных местах; классический пример – слив под ванной, в которой также может использоваться донный клапан.

Каждый из представленных видов сифонов имеет свои преимущества и недостатки. Например, гофрированный сифон дешевый, и трубу для перелива можно повернуть практически в любую сторону. Бутылочный хорошо осаждает отходы на своем дне, а трубный надежно запирает запахи из трубы.

В выборе материала следует учесть, что пластические сифоны с переливом имеют несколько преимуществ перед классическими металлическими изделиями:

• они не подвержены к коррозии;
• их очень легко собрать по инструкции; для этого не нужно обладать сантехническими навыками;
• пластик является химически инертным материалом, поэтому не поддерживает процессы гниения на своей поверхности;
• поскольку поверхность пластика гладкая и со временем не становится более шероховатой, то следы жиры и механические загрязнения не застревают на стенках трубы;
• чистить пластические трубы от засоров, прочищать их внутренние поверхности также легче, чем у металлических.

Некоторые виды сифонов с переливами представлены на рисунке ниже.

Виды

Механический донный клапан. Механический клапан закрывается рукой – нажатием на верхнюю часть (крышку). Действие такого клапана основано на работе пружинного механизма. Изделия такого типа иногда называют Click-Clack или Push Open. Недостатком механической пробки является тот факт, что для открытия необходимо опускать руку в воду. Главное преимущество системы – отсутствие технической привязки к смесителю. Механические клапаны можно устанавливать на сифоны не только умывальников и биде, но также ванн и душевых поддонов. Они быстро и просто монтируются, легко обслуживаются.

Автоматический донный клапан. Управление автоматическим донным клапаном происходит с помощью рычага, расположенного на корпусе смесителя (сбоку или сзади). Этот вариант считается более комфортным и более гигиеничным, так как для открывания-закрывания клапана не нужно опускать руки в воду. Рычаг на корпусе и саму заглушку соединяет металлический стержень. В силу этих конструкционных особенностей автоматическими донными клапанами смесители для ванны и душа не комплектуются – только смесители для умывальников и биде.

Со смесителем или без?

Как уже упоминалось выше, донные клапаны могут использоваться для перекрывания слива в умывальнике, кухонной мойке, биде, ванне, глубоком душевом поддоне. Для умывальников и биде можно приобрести фабричный комплект: смеситель с автоматическим донным клапаном. Для ванны или душа будет нужен механический вариант. Механическую автопробку для ванны или душа можно купить отдельно или в комплекте со сливным сифоном. Многие производители сливной арматуры сегодня предлагают сифоны, укомплектованные донным клапаном системы Click Clack.

Шаг 1. Демонтаж старого сифона

Перед тем как установить новый сифон для кухни нужно снять старый. Для этого возьмите крепкую отвертку и открутите винт в центре решетки в сливном отверстии как показано на фото справа. Обязательно поставьте тазик под сифоном. Когда сифон снимется, начисто протрите сливное отверстие.

Гайка и винт сливной решетки часто со временем прикипают друг к другу, а потому очень сложно откручиваются. Если вы никак не можете раскрутить винт, то нужно отсоединить нижнюю часть сифона, оставив один патрубок, а затем попробовать покрутить, чтобы помочь гайке и винту освободиться. Чаще всего этих манипуляций бывает достаточно.

Как сифоны с переливом монтируются на раковины

Схема готового устройства представлена на рисунке ниже.

Здесь приводится пример монтажа бутылочного сифона с переливом, при этом показано соединение со стоком стиральной машины, благодаря которому отработанная во время стирки вода может стекать в канализацию.

Чтобы собрать сифон, нужно осуществить следующие действия:

Нужно обязательно перекрыть воду в помещении. В современных домах, как правило, краны есть прямо в квартире

Если их нет, то нужно перекрыть весь стояк.
Следует приготовить тазик и большую половую тряпку, чтобы собирать воду, которая неизбежно будет выливаться из слива.
Далее нужно осторожно снять прежний сифон и тщательно очистить поверхность слива от посторонних загрязнений и слизи. Именно на чистую поверхность лучше монтировать новое устройство, а также донный клапан для раковины.
Теперь нужно вставить резиновую прокладку в канализационную трубу, чтобы сифон был вставлен максимально плотно.
Далее действия по монтажу сифона осуществляются по схеме, которой снабжается любое устройство такого рода

В общем случае сначала нужно открутить винт, который стоит в центре отверстия раковины

1. В течение 15-20 минут проливают воду любой температуры разными потоками – постепенно усиливая, а затем снова ослабевая напор. Также нужно сделать несколько циклов импульсной подачи воды – резкий напор и слабый. Если трубы не дали никакой течи, то монтаж был произведен действительно качественно.
2. Если же пошла небольшая течь, то первая мера – это затужить гайки и снова проверить герметичность. Если и это не помогло – придется осуществить демонтаж и собрать все по-новому.
3. Когда сифон доказал свою герметичность, требуется проверить, как работает донный клапан для раковины и механизм перелива. Для этого клапан переводят в режим заглушки одним нажатием и наполняют раковину непрерывным потоком – сначала сильным, затем можно увеличивать. Если вода не прибывает сверх определенного уровня, то слив работает качественно.

Затем нужно перекрыть воду и оставить раковину наполненной на полчаса, заметив уровень воды. Если по истечении этого срока вода не убавилась, значит, донный клапан для раковины работает качественно и может обеспечить полную герметичность системы.

Более наглядно увидеть, как собрать сифон с переливом на мойку или в умывальник можно в этом видеоматериале.

Собрав раковину с донным клапаном и системой перелива, мы получаем надежную мини-ванну, которая не только помогает экономить воду, но и является незаменимым помощником по хозяйству в самых разных ситуациях!

Применение такого механизма имеет ряд преимуществ:

С помощью клапана удается набрать необходимый объем воды, использовать ее по максимуму и уже потом слить.
Он надежнее любой сетки предотвращает засоры, что особенно важно для кухонных моек.
Донный клапан для раковины также не пропускает посторонних запахов из канализации, поскольку достаточно герметично перекрывает отверстие слива.
Наконец, его удобно монтировать в любую раковину – для этого не требуется никаких особых навыков. Скоро вы сами сможете в этом убедиться.
Клапан долговечен и очень прост в обслуживании.
Его очень легко использовать – одним нажатием можно перекрыть слив и также одним открыть его (англ «Сlick-Clack» — нажми и щелкнет).
Наконец, устройство придает красивый вид умывальнику, если с него удаляют смеситель – благодаря заглушке можно смешать горячую и холодную воду прямо в раковине.
