Устройство дренажа вокруг дома: виды, отличия

Выполнение пристенного дренажа для построенного частного дома

Рассмотрим, как правильно сделать дренаж вокруг дома с цокольным этажом или подвалом, если его построили, не озаботившись пристенным дренированием на этапе установки фундамента. Начать придется с подготовки фундамента:

нанесения битумной грунтовки с внешней стороны;
покрытия высохшей поверхности битумной мастикой;
наклеивания на нее арматурной сетки;
нанесения на сетку по застывшей мастике второго слоя.

Пристенная система водоотведения предполагает прокладку траншей и засыпка их гравием перед укладкой труб

Подготовив фундамент, переходят непосредственно к пристенному дренированию:

нижняя точка участка избирается для монтажа коллекторного колодца;
к нему с уклоном, обращенным к водосборнику, прокладывается траншея;
утрамбованное дно траншеи покрывается песчаной подушкой толщиной от 50 мм;
укладка геотекстиля производится таким образом, чтобы обеспечить завертывание сторон внахлест;
укладывается слой промытой гравийной засыпки, равный примерно 100 мм;
укладка перфорированных труб на гравийную подушку с последующей состыковкой производится с уклоном в 2º в сторону водосборника;
проложенные нитки трубопровода заводятся в предусмотренные смотровые колодцы;
от смотровых колодцев в траншеях под уклон идут трубы для водоотвода к сливной яме или сборному колодцу;
проложенные трубы засыпаются слоем гравия толщиной около 100 мм, полотно геотекстиля соединяется внахлест и фиксируется посредством синтетических бечевок;
траншеи засыпаются ранее вынутым грунтом;
сверху на грунтовую подушку высотой около 200 мм укладывается дерн, который со временем осядет до уровня грунта.

Как сделать дренаж вокруг дома своими руками

Поэтапная инструкция по устройству дренажа закрытого типа

Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:

проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

Устройство дренажа закрытого типа (сплошной, пристенный)

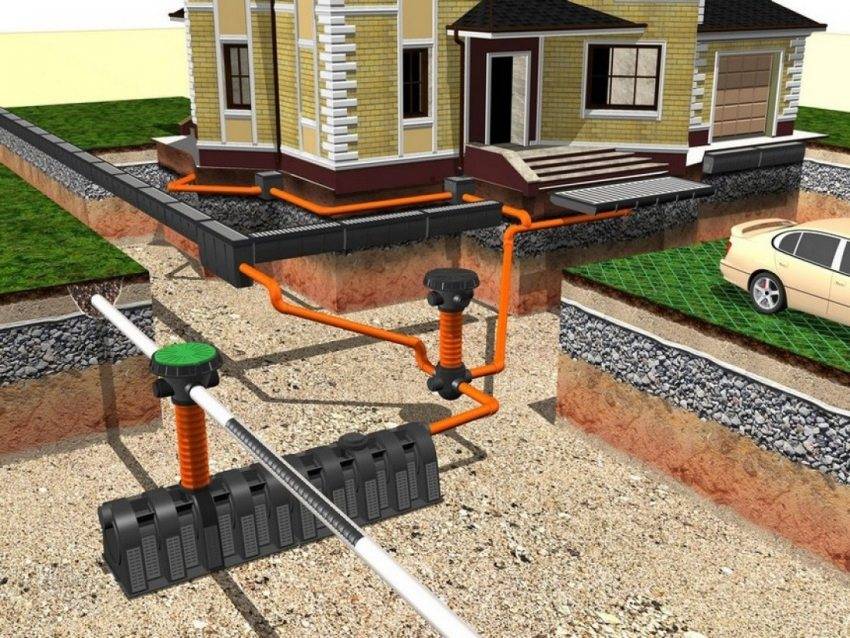

Схема дренажа вокруг дома представлена на фото

Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.

Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.

Рытье траншеи для дренажа участка загородного дома

Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.

Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.

Укладка геотекстиля на дно траншеи под дренаж

Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.

Засыпать низ (дно) траншеи гравием.

Укладка перфорированной трубыУложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net

Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.

Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.

Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

Вывод труб в смотровые колодцы

По функциональному назначению дренажные колодцы делят на два вида:

накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.

Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
Засыпать дренажные трубы щебнем на высоту 300мм.
Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
Засыпать песок, землю и/или уложить дерн.

Поглощающий колодец и обмотка дренажной трубы геотексителем

Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.

Готовая дренажная система в разрезе представлена на фото

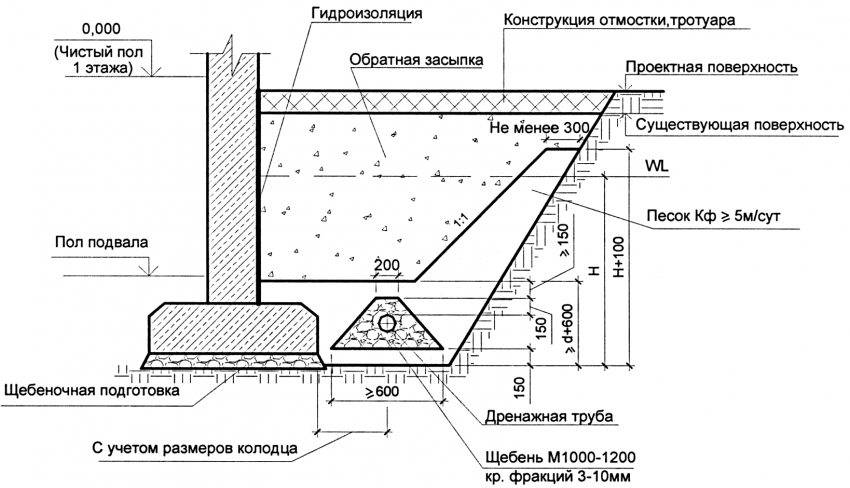

Схема дренажной системы в разрезе

Заключение

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.

Общие сведения о дренажной системе вокруг дома

Не стоит путать процесс обустройства дренажа вокруг дома своими руками с выполнением гидроизоляции. Эти два понятия несовместимы, но при этом обе технологии не исключают друг друга. В комплексе они позволяют создать надежную защиту основания жилого здания от воздействия влаги.

Устройство дренажной системы для частного дома

Организация дренажной системы для дома, или как ее еще называют – системы водоотвода, дает возможность снизить уровень воды на территории загородного участка или вовсе устранить лишнюю жидкость.

Даже качественно выполненная гидроизоляция не способна должным образом защитить основание жилого дома, его цокольную часть и подвальное помещение от проникновения воды на протяжении длительного срока. Долговременное воздействие влаги в конечном счете выявляет слабые места и прорехи в гидроизоляции. Без дренажа фундамента при высоком уровне грунтовых вод просто не обойтись.

Целесообразность устройства дренажа вокруг дома

Постоянное воздействие влаги способно не только разрушить бетонную основу здания, но и спровоцировать появление других негативных факторов воздействия. К таким факторам относятся гнилостные процессы, развитие грибков и других микроорганизмов, которые могут жить в несущих конструкциях здания.

Пристенный дренаж необходим для отвода от фундамента грунтовой, дождевой и талой воды

К такому результату может привести как отсутствие дренажа фундамента дома, так и ошибки, допущенные при расчетах или непосредственном монтаже системы. Даже если такая проблема уже имеет место, это не значит, что ситуацию нельзя исправить. Преимущество подобной системы заключается в том, что монтаж пристенного дренажа фундамента можно осуществить даже после того, как все строительные работы по возведению здания уже окончены.

Установка дренажных систем для частных домов целесообразна в таких случаях:

Участок имеет низинный характер расположения – чем ниже размещена территория по отношению к окружающему ландшафту, тем актуальней становится проблема отсутствия системы дренирования.
Качество почвы не позволяет происходить впитыванию влаги в землю в естественном режиме – суглинистые и глинистые варианты почв замедляют процессы естественного снижения уровня воды на участке.
Для местности характерен высокий уровень осадков – ливневые воды собираются на поверхности в таком количестве, что просто не успевают выводиться природными путями.
Грунтовые воды расположены слишком близко к поверхности.

Проектирование дренажа фундамента жилого здания

Устройство пристенной системы дренажа

По значению слова понятно, что такая система дренажа близко располагается к стенам дома, этот способ используют в глинистых, слоистых, торфяных почвах. Большим плюсом такого водоотведения является надежная гидрозащита подвала, отрицательного воздействия влаги, плесени или грибка.

Идеально установку делать по ходу возведения фундамента, пока котлован еще вырыт. Иначе придется заново раскапывать стены до самой нижней точки, а это временные, финансовые затраты. Перед установкой этой системы необходимо подготовить фундамент здания, ведь он будет соприкасаться с конструкцией. Обрабатываем его битумным грунтующим средством. Поверх наносим мастику, клеим армированную ячеечную сетку около 2*2 мм. Устанавливаем гидроизоляционное покрытие. Создаем фильтрационный слой из гравия до самой предполагаемой поверхности, который сделает свободный поток воды вдоль гидроизоляции на дренаж. Прокладываем геотекстиль, располагаем дренажную трубу с уклоном, но минимум 25 сантиметров от дна котлована. Засыпаем гравием половину котлована, далее грунтом, еще раз полосой из гравия вокруг всего дома. Полоса должна быть шириной 50 сантиметров, глубиной 20.

Устройство

Устройство по сбору воды состоит из следующих элементов:

Дренажные трубы, так называемые дрены. Их изготавливают на основе полимеров или композитов. Они способны фильтровать поступающую воду, не пропуская песок внутрь. Используются также пластиковые гофрированные трубы, снабженные фильтром.
Колодцы. Располагаются в местах поворота дренов и на прямых участках труб через определенные расстояния. Через колодцы происходит обслуживание всей системы — прочищают трубы от песка. Дренаж вокруг фундамента включает в себя два вида колодцев — коллекторные и ревизионные. Часто их называют смотровыми. Смотровые приемники воды располагаются в местах изгиба труб, дополнительно их размещают на прямых участках, чтобы улавливать частицы песка. На прямых участках они размещаются на расстоянии 500 см друг от друга. Коллектор устанавливают в качестве конечного водохранилища.
Насосы. Эта деталь системы используется для того, чтобы откачать собранную системой воду, если удаление влаги не возможно естественным путем.

Трубы устанавливают под уклоном к колодцам, чтобы вся вода скапливалась там, а потом откачивалась или попадала в ливневую систему канализации. Устройство дренажа фундамента с помощью пластиковых труб обладает рядом преимуществ:

Большой срок эксплуатации.
Наличие ребер жесткости придает трубам прочность и способность противостоять давлению.
Дрены из пластика не подвержены коррозии и разложению.
Гладкая внутренняя поверхность труб не позволяет трубам засорятся, кроме того многие производители выпускают трубы с установленными фильтрами.

Дренажная система своими руками изготавливается из дрен диаметром от 10 до 16 см.

Функции дренажа

Основная функция системы водоотведения — это снижение вероятности затопления находящейся на участке постройки и гидроизоляция фундамента. В тех случаях, когда постройка не имеет системы отведения грунтовых вод, вероятность подтопления подвальных помещений гораздо выше. Также дренажная система способна предотвратить заболачивание территории участка, на котором она изготовлена, т. к. вода будет своевременно удалятся в сливные колодцы.

Еще одна функция дренажной системы — это снижение «пучинистости» грунта. В тех случаях, когда участок не имеет отведения избыточной влаги ввиду чрезмерной увлажненности почвы, смонтированные на нем конструкции подвергаются избыточному давлению в зимний период. Это объясняется тем, что замерзая, влага находящаяся в почве расширяется.

Таким образом дренаж фундамента частного дома, эта правильно смонтированная конструкция из труб и колодцев на участке, способна значительно снизить вероятность возникновения трещин в несущих конструкциях как частных домов, так и многоэтажных зданий.

В каких случаях изготовление системы обязательно:

Заглубление уровня пола подвального помещения ниже, чем проходит уровень грунтовых вот, либо если до него не более полуметра.
При изготовлении фундамента и подвального помещения в почвах с высокой «пучинистостью», например, глина или суглинок.
При строительстве на болотистой почве.

Стоимость установки систем дренажа под ключ

Наем специалистов позволяет избежать множество ошибок при обустройстве дренажной системы. На рынке существует множество фирм, которые предоставляют услуги по установке дренажа, включая разработку проекта и проведение всех необходимых работ. Средняя стоимость таких услуг составляет 2300-5000 рублей за квадратный метр и глубину от 1 до 3 метров соответственно.

Также, могут быть предложены дополнительные услуги, которые оплачиваются отдельно:

При соединении труб к смотровому колодцу, важно убедиться в герметичности стыков Источник saratov.tiu.ru

Цена на обустройство дренажа складывается и зависит от следующих условий:

Площадь участка (расчет стоимости зависит от протяженности каналов);
Комплекс необходимых работ;
Угол уклона (высота между верхней и нижней точками траншеи);
Тип почвы (работы на влажном глинистом грунте стоят дороже, чем таковые на обычной почве);
Уровень грунтовых вод (глубинный дренаж стоит дороже, чем поверхностный).

Способы осушения участка без дренажа

Осушение без канав или глубинных труб можно сделать, если присутствует специфический рельеф либо наклон поверхности можно сформировать искусственно.

Уклон выполняют в сторону самой низкой области, где строительство дома не предусмотрено по логике вещей. Землю в одном месте снимают, перебрасывают, создавая искусственную возвышенность. Внизу можно сделать искусственный водоем для сбора водяных потоков. Такой объект живописно оформляют, используют ПВХ пленку, чтобы задержать воду.

По краям водоема высаживают растения и деревья, которые любят влагу. К таким относят иву, березу, вербу, боярышник, спирею и др. Растения предусматривают и в местах, где скопление влаги нежелательно, садят по краям площадок.

Назначение

Дренаж – это осушительная система, которая используется для устранения лишней жидкости вокруг дома, сада, участка. Влага может появляться возле дома из-за различных условий: высокий уровень грунтовых вод, сильное таяние или особенный тип земли (глина, щебень, суглинок). Также дренажная система используется во дворах, где из-за неудобного местоположения дома, вода не может самостоятельно уходить или напротив, слишком быстро стекает, оставляя землю сухой и безжизненной.

Фото: дренаж при помощи досок

Когда вокруг дома нужно установить дренаж:

Если во время таяния снегов или сильных осадков в подвале собирается жидкость;
Если в Вашем регионе отмечается высокий уровень грунтовых вод;
Когда фундамент дома регулярно подмывается водой;
На полу появляется капиллярная сетка или некоторые участки здания подвержены образованию плесени.

Результаты подтопления дома

Установка дренажа может легко проводиться своими руками, в большинстве случаев используется периметральная система осушения фундамента вокруг частного дома. Для более сложных случаев возможно применение сложной системы естественного типа. Это обустройство целого ряда дренов, в которой есть основные (магистральные), и дополнительные. Такая методика используется на болотистых почвах или очень большом участке земли.

Естественный дренаж

Дренажная система вокруг дома: устройство дренажа

Процесс обустройства дренажной конструкции отличается от проведения гидроизоляции. Но использование данных мер в комплексе позволит создать полноценную защиту постройки от влажности.

Отмостки из щебня вместе водостоком и емкостью для стока воды представляют собой придомовую систему

Понизить уровень лишней жидкости на участке поможет правильное обустройство дренажной системы вокруг дома. Устройство дренажа предполагает соблюдение технологии монтажа и использование специальных материалов.

Глубинные варианты обустройства дренажа используется возле крупных предприятий и домов

Постоянное воздействие влаги способно разрушить основание дома и спровоцировать появление гнилостных образований, грибков и других патогенных микроорганизмов.

На схеме показаны варианты систем

Установку пристенной дренажной системы проводят даже после монтажа всех строительных работ.

Устройство дренажа требуется в следующих случаях:

придомовая территория и остальной участок располагаются в низине;
глинистые и суглинистые грунты препятствуют впитыванию лишней влажности;
большое количество выпадаемых осадков в течение года и вода накапливается на поверхности;
близкое размещение подземных вод.

Пристенная конструкция

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Изготовление пристенного дренажа

Перед выполнением работы необходимо выполнить подготовку фундамента, так как система будет к нему непосредственно примыкать.

Для этого проводятся такие работы:

Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
На подсохшую поверхность наносится битумная мастика.
На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

На фото дренажная система вокруг дома — траншея и смотровые колодцы по краям

Подготовка фундамента закончена. Далее выполняются основные работы:

монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
дно траншей засыпается слоем песка не менее 5 см;
на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
создается гравийная засыпка, имеющая толщину порядка 10 см;
на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
трубы стыкуются переходниками и угловыми соединителями;
по углам здания все трубопроводы входят в установленные смотровые колодцы;
от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Мы рассмотрели, как сделать дренаж вокруг фундамента пристенного типа

Далее внимание уделим изготовлению траншейного дренажа, который имеет даже большую популярность

Изготовление кольцевого дренажа

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

Схема дренажа вокруг дома

Далее проводятся следующие работы:

дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
на геотекстиль засыпается щебень слоем 10 см;
на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;

проверяется уклон труб, который должен быть не менее 2 градусов;
на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
оставшееся в траншеях место засыпается речным песком и закрывается дерном.

Монтаж дренажных труб в траншее

Преимущества и недостатки открытого и засыпного дренажа

Открытая дренажная система относится к самому простому и недорогому виду дренирования. Делается он

Что касается засыпного способа создания дренажной системы, то по сути, это такая же открытая траншея, как и в первом случае. Разница этих двух систем состоит лишь в способе их обустройства. В первом случае, канава остается открытой, а во втором она засыпается особым наполнителем, цель которого — аккумулировать и выводить излишки влаги. Таким наполнителем может выступать: щебень, гравий, битый камень или обломки кирпича. Конечно, такой вид дренажа более безопасен и долговечен, но его недостаток заключается в невозможности прочищать систему водоотведения в случае ее заиливания.

Пластовый дренаж фундамента

Пластовый дренаж рекомендуется для глинистых и суглинистых грунтов, а также если контурная система неэффективна. Он представляет собой фильтрующую отсыпку под фундаментом дома. В песчано-гравийной засыпке прокладывают перфорированные трубы для отвода воды. Для такой системы используют щебень фракции 3-20 мм.

Устройство пластового дренажа фундамента:

Котлован для дома углубляют на 30 см.
На дно котлована насыпают 30 см щебня и или гравия (однослойный дренаж) или 10 см песка и 15 см щебня (двухслойный дренаж).
В толще щебня прокладывают трубы.
Трубы соединяют с системой контурного дренажа фундамента.

Цена дренажа фундамента «под ключ»

Работы	Цена
Прокладка трубопровода	900 руб. за 1 м
Щебень 20-40 мм (требуется примерно 5 м³ щебня)	1500 руб. за 1 м³
Намывной песок для засыпки траншей	500 руб. за 1 м³
Гидроизоляция цоколя дренажной мембраной	800 руб. за 1 м²

Заказать дренаж фундамента под ключ

Требования к открытым дренажным системам дома

Обустройство дренажной системы открытого типа должно соответствовать определенным условиям, которые нормируются санитарными и строительными требованиями. Ведь технология создания дренажной системы — это не только прокладка труб и монтаж сборных колодцев, но и еще и соблюдение оптимальных уклонов дренажных канав по сбору сточных вод, а также учет расстояния их до забора и других сооружений загородного участка.

Все дело в том, что открытая дренажная канава выполняет не только транспортировку сточных вод в естественные или искусственные водосборники, но и сама должна на всей своей протяженности эффективно впитывать воду

Вот почему так важно, чтобы она располагалась подальше от стоек забора и других сооружений. В противном случае, вода будет размывать почву и подтапливать несущие конструкции, что приведет к быстрому разрушению, как забора, так и других сооружений, находящихся недалеко от дренажной канавы

Сколько это может стоить

Многих мастеров, осуществляющих подготовку к укладке дренажной системы, волнует вопрос ее конечной стоимости. Если нанимать профессионалов, то за погонный метр трубы придется выложить около 2,5 тысяч рублей. Это стоимость с учетом установки колодцев, расчета глубины залегания и уклона системы.

Если делать все самостоятельно, то стоимость сократится раза в 2. В качестве помощников и рабочей силы можно привлечь друзей или родственников. Если какие-то вопросы остались не ясны, посмотрите наше видео. Из роликов вы узнаете, как выбирать трубы и другие материалы для прокладки дренажной системы, а также сможете на примере посмотреть, как все это выглядит на деле.

ЗАЧЕМ НУЖНЫ КОЛОДЦЫ

На каждом повороте в 90 ° организуют смотровые колодцы (иногда для экономии их делают на каждом втором углу).

На прямых участках их устанавливают через каждые 50 метров.

Делают их из труб большого диаметра. Также на рынке можно найти уже готовые сборные колодцы.

На дне рекомендуется создавать илосборник, чтобы попавшие в трубу мелкие частицы могли в нем оседать, не засоряя трубу.

Для этого дренажную трубу крепят на уровне 20 см выше дна колодца.

Когда ила наберется довольно много, его удаляют специальным насосом. Насос опускают в колодец, затем, взмутив напорной струей воду на дне, включают его.

Разновидности дренажных систем

Система биодренажных каналов — самое простой вид обустройства, можно сделать такой дренаж участка своими руками без особого труда. Дождь попадает в канавы по периметру дома, отведение жидкости происходит по мелкозаглубленным траншеям на уровень почвенных вод. Подкрепляют результативность высадкой растений, которые обильно впитывают воду.

Системы сбора воды с поверхности делят на два вида:

точечный;
линейный.

Точечная система собирает талую и дождевую воду с локальных областей большой площади. Элементы приема ставят под водосточными трубами, ливневками, в приямках на входе в дом, под кранами полива и в иных местах, где нужен организованный отвод жидкости.

Детали точечного дренажа:

сливные отводящие коллекторы;
ливневые заслонки, дождеприемники;
трапы, решетки.

Линейная система состоит из улавливателей песка (решетчатых фильтров) и каналов, расположенных на глубине. Листва, мусор не попадают в водосточные каналы, решетки также оберегают пешеходов от травм.

Поверхностный

Поверхностная система — удобный способ отведения воды на землях с высоким стоянием почвенных вод и в областях, где из-за низины собираются талые, дождевые потоки. Открытые канавы выполняют в форме траншеи с почти вертикальными откосами (устойчивые грунты), или в виде бетонных приямков (неустойчивые).

Различают виды систем:

пластовая;
пристенная;
кольцевая.

Пластовый дренаж вокруг дома кладут в основании постройки прямо на водоносный слой почвы. Структуру связывают с дренами (трубами) подземного водостока, который находится на расстоянии до 0,7 м снаружи фундаментного основания.

Конструкция продумана для защиты дома от подтопления почвенными водами и увлажнения конденсатом. Этот вид применяют совместно с гидроизоляцией для сооружений в слабо пропускных землях. Пластовый дренаж ставят для отвода воды от горячих трубопроводов (дымовых, теплосети).

Пристенная система включает контур дренажных коллекторов с фильтровальной посыпкой на стенках. Ее устанавливают на водоупорную почву снаружи фундамента. Используют, если строят в глине, водорастворимых известняках, солях, мерзлотных или кристаллических слоях.

Кольцевая трасса проходит по периметру строения или участка, понижает уровень подъема почвенной влаги внутри границ контура, предохраняет фундаменты от подтопления. Степень понижения отметки зависит от глубины прокладки труб относительно зеркала подземной воды и диаметра кольцевой системы.

Удобна тем, что трубы проходят на удалении от дома. Это обстоятельство позволяет монтировать установку понижения после окончания строительства здания, по сравнению с пластовым видом, который ставят одновременно с возведением постройки.

Глубинный

Заглубленный дренаж отводит воду и понижает уровень почвенной влаги путем сброса жидкости за границы надела или дома. В системе используют трубную магистраль, элементы которой располагают по периметру искомого участка.

Особенности глубинной СИ:

дрены монтируют под наклоном, при этом их располагают ниже подошвы фундамента и подушки;
на участке без уклона устраивают колодцы для дренажа, дно которых ниже проходящей трассы;
трубы стыкуют в колодцах, выполненных из бетонных колец, ПВХ гофры;
вода стекает в приемный колодец в самой низине участка;
жидкость откачивается в общую городскую трассу с помощью насосов.

По способу передачи жидкости различают дренажи:

вертикальный, когда структура скважин объединяется совокупной магистралью, а насос откачивает воду из каждого колодца;
горизонтальный включает собирающий, отводящий коллектор, приемники, используется чаще в частном строительстве;
комбинированный включает вертикальные дрены в совокупности с горизонтальными трубами и самоизливающимися колодцами.

Глубинные устраивают в небольших населенных пунктах, где нужно поддерживать отметку поднятия почвенной воды на уровне 1,5 м от поверхности.

Дренажные системы на проблемных участках

Проблемную область участка окружают замкнутым контуром из траншей квадратного сечения (глубина и ширина 60 см). Функция трассы — собирать и выводить за пределы надела некоторый объем избыточной воды в сезон дождей или таяния льда, снега. Такой дренаж несложен в исполнении, комплектующие стоят недорого.

Особенности конструкции:

канавы делают с наклоном к колодцу и в сторону центральной трассы;
стенки траншеи — наклонные, чтобы облегчить стекание воды из почвы.

В случае близкой подпочвенной воды устраивают закрытую трассу из перфорированных коллекторов.

Этот метод сложнее предыдущего:

под коллекторы роют трубопроводную канаву, в глинистых грунтах — на 60 – 80 см, суглинках — 70 – 95 см, в песках — до 100 см;
на дне насыпают щебеночную подушку толщиной 10 – 15 см;
устанавливают трубы;
для засыпки применяют песчано-гравийный состав, хорошо проводящий воду, сверху уплотняют грунтом и дерном.

Устройство дренажа вокруг дома
