Устройство канализационного колодца — СНиП, виды, назначение

Основные этапы монтажа

Установка колец выполняется следующим образом:

• Опускают первое кольцо (выровнять по горизонтали с помощью пузырькового уровня).
• Устанавливают верхние кольца (количество зависит от глубины).
• Последнее кольцо накрывают плитой.
• Отверстие плиты закрывают люком.

Последовательность установки колец

Канализационный колодец можно построить и из кирпича. При этом учитываются параметры:

• толщина монолитного днища – 100 мм;
• внутренняя и наружная стенки покрываются раствором M150;
• наружная стена изолируется битумом;
• проводится герметизация швов.

Резервуары из готовых конструкций ПВХ – это наилучший вариант проведения работ, даже без квалификации. Нужно лишь соблюдать места установки и выбор размера конструкции.

Инструкция строительства кирпичного колодца

Септик с фильтрующим колодцем

Инженерные коммуникации частного дома

Этот вариант уже представляет собой инженерное сооружение, где стоки проходят настоящую очистку и затем дренируются в почву. Уровень очистки (осветления) сточных вод составляет до 80%.

Принцип действия такой конструкции следующий: стоки из жилища попадают в устройство септика – герметичный канализационный колодец. Здесь твердые частички оседают на дно, а осветленная вода перетекает в дренажный колодец, где и происходит ее доочистка и выпуск в грунт.

С целью повышения качества очистки можно использовать 2-3 дренажных колодца (серия канализационные колодцы).

Септик и 2 дренажных колодца

Строится септик своими руками по принципу герметичной сливной ямы (смотреть выше). Дренажный колодец строится по тому же принципу, только без дна и не герметичным. Более того, нижний край стенок дренажного колодца делается с перфорацией для лучшего ухода воды в грунт.

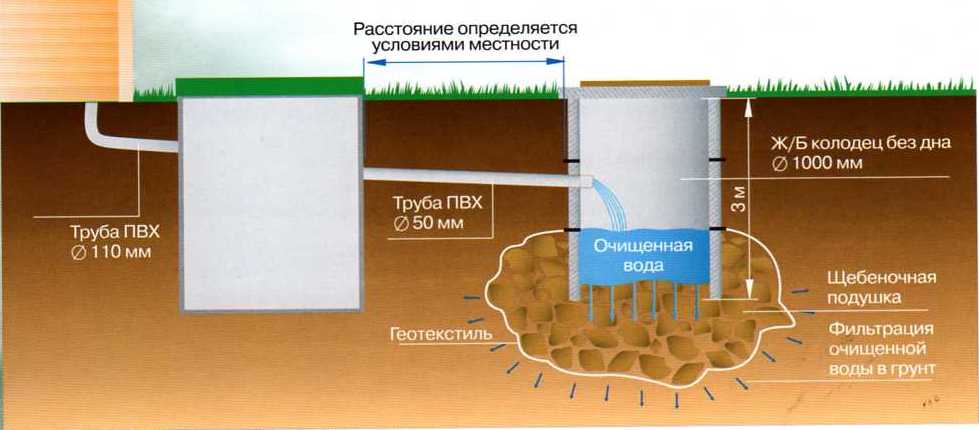

Пример септика с дренажным колодцем

Выкапываем под устройство дренажного колодца яму с запасом по глубине 40 см. На дно укладываем 20 см песка, на него 20 см гравия. Это дополнительная фильтрующая конструкция. Примерно на метр от дна стенки колодца делаем перфорированными. Внешнюю стенку колодца с перфорацией также просыпаем гравием 20 см для препятствования засорению отверстий грунтом.

Такие канализационные колодцы СНИП регламентирует аналогично со сливными ямами. Все расстояния аналогичны.

Способы очистки колодцев при помощи оборудования

В настоящее время применяются следующие способы чистки:

• чистка посредством илососа;
• вакуумная откачка;
• гидродинамическая очистка;
• химическая промывка;
• термическая промывка.

Чистка с помощью илососа

С точки зрения удобства и эффективности наиболее оптимальным вариантом является использование илососа. Это оборудование предназначено для проведения ассенизаторских работ. Его конструкция включает в себя цистерну и вакуумный насос. Одним из преимуществ данного способа является возможность его эксплуатации в любой сезон. Илососы широко применяются для различных видов очистных и профилактических работ, в том числе для удаления ила из бетонных и пластиковых канализационных колодцев и сетей, отстойников очистных сооружений, септиков, а также для транспортировки жидких отходов.

Чистка при помощи илососной машины

Вакуумная откачка

Данный способ включает в себя чистку колодца и откачку сточных вод посредством мощного вакуумного насоса. После этого отходы собираются и утилизируются. Этот вид соответствует нормам экологической безопасности и является эффективным способом сохранения оптимальных санитарных условий.

Совет от профессионала:

Для обеспечения стабильной работы канализационной системы, предотвращения аварийных ситуаций, а также поддержания необходимого уровня санитарии требуется, чтобы откачка канализационных колодцев проводилась регулярно.

Машина для вакуумной откачки канализации: внешний вид и схема

Гидродинамическая очистка

Принцип действия гидродинамической очистки заключается в смывании отходов с внутренних стенок канализационного колодца сильным напором воды. Таким образом можно устранить любые засоры, органического и неорганического происхождения. После того, как смыв окончен, отходы собираются и утилизируются.

Для осуществления такой чистки могут использоваться одна или две машины, в зависимости от количества отложений:

• первая —  каналопромывочная машина;
• вторая – илосос.

Каналопромывочная машина и илосос

Использование последнего целесообразно при больших объёмах ила. Для иллюстрации необходимости задействования илососа рассмотрим два примера:

• Пример №1: труба, диаметр которой 500 мм, а длина 100 м., сильно забита. Объём осадков составляет в среднем 200 куб. м. Для их устранения илосос обязателен.
• Пример №2: труба диаметром 150 мм и длиной 100 м содержит 2 куб. м осадков. Естественно, что в этом случае можно удалить засор вручную.

Совет от профессионала:

Гидродинамическая чистка универсальна, но её эффективность достигается только в случае регулярного проведения очистительных работ. Это позволяет обеспечить бесперебойное функционирование системы и предотвратить возникновения аварийных ситуаций.

Схема гидродинамической очистки канализационных колодцев

Химическая промывка

Данный способ предусматривает применение сильнодействующих химических реагентов. С их помощью удаётся размягчить и преобразовать конденсатные отложения различного происхождения, в том числе и солевые, в растворённое состояние. Процесс осуществляется при помощи специального оборудования и вспененного химического состава. Последний даёт возможность эффективно обрабатывать поверхности с отрицательным отвесом и направленно концентрировать воздействие реагентов. Кроме этого, пена также создаёт эффект механического воздействия.

Химическая чистка канализационных колодцев очень эффективна и экологически безопасна, но в силу своей высокой стоимости применяется редко.

Средство для химической промывки

Термическая промывка

По своему принципу действия этот способ напоминает гидродинамическую чистку. Но его принципиальной особенностью является использование напора горячей воды. Температура воды может колебаться от 120 до 160 градусов. Непременным условием действенности данного способа является его регулярное проведение. Примечательно, что в совокупности термической и химической промывки возможно в несколько раз повысить эффективность последней.

Септик с дренажной системой

Это более продвинутый вариант доочистки сточных вод. Отличие от предыдущего вида в том, что осветленная вода не уходит прямо в грунт из дренажного колодца, а по дренам разливается по большей площади. Доочистка в этом случае составляет около 98%.

Спуск воды в дрены

Такой метод более экологичен, однако он требует больших земельных площадей. Септик в этом варианте делается следующим образом (канализационные колодцы типовой проект).

Септик для дренажного поля

В первой камере происходит отстаивание нечистот и разделение на фракции. Во второй происходит осветление воды с отложением на дно минерального осадка. Верхняя перемычка не дает пене попадать в более чистую вторую камеру, нижняя перемычка разделяет ил и минеральный осадок. После такой подготовки уже достаточно осветленная вода попадает в дрены и фильтруется грунтом.

Дрены представляют собой перфорированные дренажные трубы, которые можно приобрести в продаже или сделать самому из обычной канализационной трубы. Дрены кладутся на 20 см щебня и сверху также засыпаются щебнем.

Дренажное поле

И такого типа колодцы канализационные СНИП предписывает располагать.

Итак:

• Не ближе 5 м от дома.
• Не ближе 2 м от забора (края участка).
• Между септиком и колодцем с питьевой водой расстояние не менее 50 м.
• От дна септика до верхнего уровня грунтовых вод расстояние не менее 1 м.

Если работы по благоустройству участка выполняются строителями, то ими составляется таблица канализационных колодцев, куда заносится вся информация о колодцах.

Блиц-советы

1. Не рекомендуется глубину траншеи делать слишком большой, потому что понадобится подсыпать грунт, который со временем просядет. Вследствие этого магистраль может изменить правильный уклон.
2. Во избежание повреждения трубопровода под трубы в процессе их укладки запрещается подкладывать твердые предметы.
3. Выбирая участок для возведения фильтрационного или накопительного коллектора необходимо предусмотреть возможность подъезда техники для очистки конструкции.
4. Вопреки тому, что канализационный септик является мокрым видом колодцев, требуется обеспечение его герметичности. Это необходимо для того, чтобы минимизировать проникновение сточных вод в окружающую среду. Для гидроизоляции участков соединений колец используют специальные водонепроницаемые составы.
5. В период обеспечения гидроизоляционного слоя в течение 3 суток необходимо исключить воздействие механических нагрузок и низких температур на поверхности. На протяжении этого времени обрабатываемые участки следует регулярно увлажнять, используя обычный распылитель. Также можно накрыть поверхность пленкой, которая способствует уменьшению испарения влаги.

Рекомендации по составлению проекта

Выбрать тип ревизионной конструкции несложно, так как классификация среди прочего основана на функциональной значимости образцов. Труднее правильно определиться с допустимыми промежутками между различными техническими точками.

В узловых, переходных и поворотных частях системы местоположение смотровых и прочих емкостей соответствует схеме соединений. Между ними выдерживается, как правило, промежуток в 15 м. На прямой магистрали допускается увеличение шаг расположения контрольных точек до 30-50 м

В случае с любыми образцами важно соблюдать расстояние между колодцем и канализацией, а также насаждениями и домом. Например, от жилого строения удаление составляет 3-12 м, от проезжей части и газопровода – 5 м, а от соседей не менее 4-х м

Схема выбора места для накопительного колодца канализацииИсточник vodatyt.ru

Устройство ревизионных колодцев из бетонных колец – самое распространенное решение. Это обосновано универсальностью ЖБИ относительно стойкости к различного рода условиям эксплуатации. Заготовки легко монтируются с плотной стыковкой, для герметизации стыков подходят многие материалы. Однако долговечность бетона может быть ограничена трещинами из-за хрупкости. А также для установки требуется аренда спецтехники. Поэтому в частном секторе нередко железобетон заменяется кирпичом.

В случае с кладкой сложность может возникнуть с правильным армированием и формированием горловины с люком. Но здесь допустимо использование относительно недорого красного кирпича, а кладочный раствор замешивается на месте из песка с цементом. Дно толщиной 20 см формируется из той же смеси, только с добавлением щебня. Быстрее и проще выполняется монтаж пластиковых аналогов. Главное – максимально выровнять и упрочнить грунт.

Видео описание

В этом видео рассмотрены 7 распространенных ошибок, которые совершаются при проектировании и сборке автономной канализации:

Видео описание

В этом видео практикующий мастер рассказывает о преимуществах использования гофрированных колодцев на примере поворотного образца:

Коротко о главном

Канализационные колодцы устанавливаются для обеспечения открытого доступа к системе с целью осмотра, профилактического обслуживания и очистки.

Состоят колодцы, как правило, из лотков, камеры, горловины и люка.

Изготавливаются конструкции на месте или в заводских условиях из кирпича, бетона, полимерного сырья.

Смотрового типа колодцы устанавливаются в местах соединения отдельных патрубков в одной плоскости (повороты, разветвления, прямые участки).

Накопительные и фильтрующие образцы являются конечными точками автономной сети.

Перепадного типа колодцы предназначены для балансировки уклона каналов и скорости движения стоков.

Во время составления проекта необходимо соблюдать техническое расстояние системы от дома, дороги, газопровода, насаждений, источников с питьевой водой и соседей.

Назначение подземных смотровых камер

Смотровые колодцы устанавливают на наиболее ответственных участках канализационной сети. Для оборудования прямой линии длиной 10 м строительство дополнительной камеры нерационально, тогда как на 100-метровом участке с узлами пересечения, вынужденными поворотами и уровневыми перепадами точки контроля просто необходимы.

Они дают возможность беспрепятственно проверять функции трубопровода, находящегося на глубине до 2 м и ниже, а в случае поломки – быстро ремонтировать его. В специально обустроенной камере вся запорно-регулирующая арматура находится на виду, поэтому заменить изношенные части новыми не составляет труда.

Функциональное назначение смотрового колодца заключается в обеспечении доступа для осмотра технического состояния и прочистки транспортирующей стоки системы

Авария на участке подземной сети, не оборудованном смотровым колодцем, устраняется путем выемки грунта (в том числе и с применением тяжелой строительной техники). Это сложнее, дольше и дороже. Точно определить место утечки помогают также смотровые камеры.

Галерея изображений
Фото из

Смотровые канализационные колодцы в странах СНГ унифицированы. К малым относятся пункты на трубопроводах диаметром до 60 см

Для сетей диаметром свыше 60 см сооружают большие смотровые колодцы. Все виды устанавливают так, чтобы прочистить можно было в обе стороны

По форме в плане смотровые колодцы, сооружаемые для всех видов систем, подразделяются на круглые и квадратные

В устройстве смотровых колодцев используют бетонные кольца и конструкции, кирпич, пластиковые, стеклопластиковые и полимерпесчаные изделия

Малый смотровой колодец

Большие смотровые колодцы

Квадратный смотровой колодец

Пластиковая готовая конструкция

Устройством ревизионных подземных камер человечество занимается на протяжении сотен лет – с тех времен, когда появились первые коммуникационные системы для перемещения воды. За этот период возникли правила строительства специальных объектов, которые в настоящее время изложены в документах типа СНиП и ГОСТ.

Устройство сооружения зависит от специфических особенностей грунта. Есть конструктивные отличия при сооружении колодцев в насыщенных водой, маловлажных и лессовых просадочных породах. Последнюю категорию усиливают дополнительной трамбовкой дна и устройством утолщенной песчано-щебневой подушки в основании (+)

Например, пункт 2.04.03-85 (СНиП) под названием «Канализация. Наружные сети и сооружения», раскрывает правила возведения смотровых колодцев. В статье содержится информация о том, где необходимо устраивать данные объекты, как правильно подбирать размеры. Принятые стандарты помогают объединять различные сети в одну неразрывную конструкцию и упрощают монтаж.

На схеме колодца в разрезе видны основные части: нижний лоток для подключения труб, основная рабочая камера, оборудованная ступеньками для спуска, и люк с крышкой, выходящий на поверхность

Глубина укладки труб

Теплообменники: виды, устройство и принцип работы

Минимальную глубину заложения элементов системы определяют теплотехническими расчётами, которые проводят специализированные организации.

Изготавливая колодец для канализации своими руками, надо принимать во внимание опыт эксплуатации таких сооружений в данном районе. Нижнюю часть трубы (она называется лоток) углубляют не менее чем на 30 см ниже уровня промерзания

В любом случае верхняя её часть (шелыга) заглубляется не выше чем на 70 см от поверхности грунта. Максимальная глубина укладки зависит от материала изготовления, состава грунта, метода проведения работ

Нижнюю часть трубы (она называется лоток) углубляют не менее чем на 30 см ниже уровня промерзания. В любом случае верхняя её часть (шелыга) заглубляется не выше чем на 70 см от поверхности грунта. Максимальная глубина укладки зависит от материала изготовления, состава грунта, метода проведения работ.

Требования к установке канализационных колодцев

Прежде, чем выполнять монтаж канализационных колодцев по СНиП, нужно определить место расположения конструкций.

Если речь идет о смотровых колодцах, то они устанавливаются с шагом в 40 метров при диаметре канализационных труб 150 мм и с шагом в 50-60 метров, если диаметр труб составляет 200 мм.

Что касается накопительных и фильтрационных колодцев, то тут СНиП дает совсем другие нормы расположения.

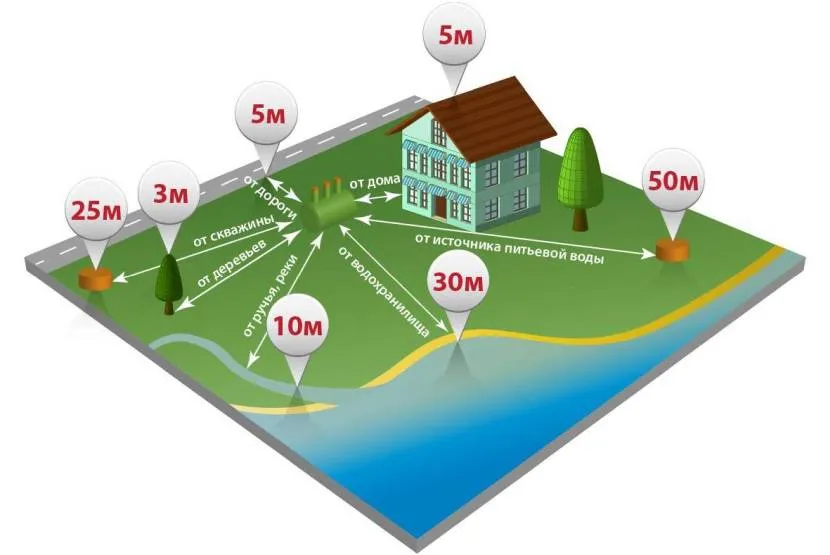

Они основаны на расстоянии колодца до определенного объекта:

Требования к расположению колодца по СНиП

• не менее 5 метров до жилого дома;
• 1 и более метров до хозяйственных построек;
• 3 метра до ограждения участка или автомагистрали;
• 30 метров до скважин с питьевой водой или водоемов;
• 20 метров до сада или огорода.

Соблюдая эти нормы, вы защищаете себя и экологию от возможных последствий выхода из строя колодца, грозящего проникновением сточных вод в грунт, распространением их грунтовыми водами. Также есть некоторые требования к технологии устройства канализационных колодцев.

Они заключаются в следующих моментах:

Требования к технологии устройства СНиП

• глубина котлована, вырытого под колодец, не может превышать 2,5 метра;
• дно фильтрационного колодца должно находиться на расстоянии 1 метр от максимально возможного уровня грунтовых вод;
• при высоком уровне грунтовых вод обязательно должна обустраиваться гидроизоляция;
• диаметр котлована должен быть на 50 см больше диаметра колодца;
• на дно котлована обязательно должна укладываться песчаная подушка высотой в 10 см;
• между дном колодца и нижней частью канализационной трубы должно оставаться расстояние 0,6 метра.

Это то, что касается требований с точными данными. Если же говорить про саму процедуру установки канализационного колодца, то она предполагает такую последовательность работ:

Монтаж колодца по СНиП

• рытье котлована требуемых размеров;
• утрамбовка дна котлована;
• укладка песчаной подушки;
• монтаж дна канализационного колодца;
• установка бетонного кольца на дно;
• герметизация стыка;
• установка следующего кольца с последующей герметизацией шва;
• подвод канализационных труб;
• обустройство гидроизоляции и теплоизоляции;
• установка перекрытия;
• монтаж ревизионного люка.

Монтаж пластикового колодца

Если говорить об установке пластикового колодца, то после погружения на песчаную подушку он должен быть надежно на ней закреплен при помощи специальных ремней.

Затем емкость наполняется водой, выполняется обратная засыпка пространства между нею и стенками котлована.

С этой целью используется смесь песка и щебня.

Поверх пластикового контейнера укладывается слой теплоизоляции, предотвращающий замерзание стоков в зимний период времени.

Как сэкономить на строительстве

Вместо этого применяют методику, при которой извлечение грунта происходит постепенно по мере того, как заглубляется кольцо. Под действием веса оно опускается вниз вместе с почвой. Задача владельца участка – подкапывать землю внутри кольца и под его стенками.

Донный участок в этом случае тоже придется бетонировать, но позже. Его площадь будет ограничена кольцом.

У этого экономичного способа есть свои недостатки:

• не получится устроить гидро- и теплоизоляцию с наружной стороны колец;
• бетонированное дно не выходит за стенки кольца, что негативно сказывается на надежности конструкции.

Есть и другие способы снижения себестоимости. Но они либо являются более сложными, либо считаются менее эффективными. При их использовании стоит проконсультироваться со специалистом.

Основные этапы монтажа канализационного колодца

Устройство канализационного колодца из бетонных колец технологически несложное, трудности возникают только из-за большого веса изделий. Их можно установить на даче своими руками, не привлекая технику. Используют давний способ подкопа под кольца. Осаждают только стеновые кольца, а если требуется днище, заливают самостоятельно.

Выбор места для септика

Для емкостей нужна небольшая площадка, удаленная от других объектов. По санитарным и строительным нормам расстояния должны быть не меньше указанных значений:

• от дома — 5 м;
• к общим дорогам — 5 м, подъездным — 3 м;
• от колодца — 30 м;
• от границы соседнего участка — 3 м;
• к водоему — 20 м.

Проектируя расположение, учитывают, что требуется подъезд техники. Расстояние до детской площадки, летней кухни, бассейна стараются выбрать побольше. От анаэробных септиков даже при самой совершенной вентиляции все равно исходит запах.

Монтаж

Порядок такой:

• копают котлован нужной глубины, диаметр больше колец;
• на дно ямы укладывают бетонную плиту или заливают фундамент;
• опускают кольца с одновременной гидроизоляцией стыков;
• сверху устанавливают перекрытие;
• монтируют сливную трубу.

Из септика стоки не должны просачиваться в грунт. Для дополнительной герметизации швов используют цемент с добавками, повышающими прочность.

Для дренажного колодца это не так важно: его назначение — отводить стоки в почву, они уже не такие грязные. Нижнее кольцо можно установить с отверстиями в готовом изделии. Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы.

Фильтрационный колодец строится в такой последовательности:

• насыпают песок высотой 0,5 м от дна котлована;
• сверху — 20 см гравия;
• устанавливают кольца, перекрытие;
• если нижнее кольцо перфорированное, пространство между ним и землей засыпают щебнем;
• соединяют колодцы переливной трубой.

Над перекрытиями устанавливают горловины с крышками. Люк необходим для периодического осмотра септиков. Конструкции доверху засыпают землей, чтобы над поверхностью на 10-15 см возвышалась горловина с крышкой.

Конструкция фильтрующего колодца

Виды канализационных труб

Канализационные трубопроводы делают из металла, полимеров, керамики, бетона и асбеста.

Стальные трубы прочные, эксплуатируются при любой температуре. Достоинства перечеркивает подверженность коррозии. В частном доме сейчас применяются редко.

Чугун дороже стальных труб, тяжелее, но меньше корродирует. Иногда сейчас из них делают стояки, внешние выводы. Они тяжелые, их сложно герметизировать. На шероховатых внутренних стенках откладывается грязь, уменьшается проходимость.

Полимерные канализационные трубы имеют гладкие стенки, за счет чего обеспечивается максимальная пропускная способность. Их в зависимости от материала делят на несколько групп:

Разные формы ПВХ труб

• поливинилхлоридные (ПВХ);
• из непластифицированного поливинилхлорида (НПВХ);
• полипропиленовые (ПП);
• полиэтиленовые (ПЭ).

Изделия ПВХ используют для внутренней и внешней безнапорной канализации. На них не влияет ультрафиолет, они имеют достаточную прочность. В быту применяют SN2, если система проложена на небольшой глубине и не пересекает дороги. SN4 используют при необходимости проложить трубу под дорогой с небольшой нагрузкой, например под подъездом к гаражу. ПВХ нестойкие к перепадам температур, агрессивным веществам, горят, выделяя ядовитый газ.

Полипропилен рекомендуется использовать только для внутренней канализации, поскольку мягкий и легко деформируется под нагрузкой. Он выдерживает высокие температуры, отличается длительным сроком службы. ПП-изделия экологически безопасные, стойкие к агрессивным веществам.

Канализационные полипропиленовые трубы различного диаметра

Полиэтиленовые трубы не рекомендуется использовать в канализации с горячими стоками выше +40°С — происходит расширение и удлинение. Выдерживают морозы до -40°С. Полиэтилен низкого давления обладает более высокими качествами:

• выдерживает температуру до -70°С;
• стойкий к гидроударам;
• не меняет размеры при повышении температуры.

Недостатки присутствуют: ПНД имеет низкую прочность, внешнюю канализацию располагают только под землей. Боится ультрафиолета, не выдерживает высоких температур.

Керамику используют в промышленных системах: она хрупкая, ее сложно монтировать. В быту иногда применяют асбестовые и бетонные трубы для устройства линий малой протяженности.

Кирпич

Сливная яма из кирпича

Рассмотрим, как построить канализационный колодец из кирпича. Лучше использовать глиняный кирпич, который не пропускает влагу.

Но подойдет и обычный красный либо силикатный. Кладку достаточно производить в полкирпича. Форма колодца рекомендуется круглая для простоты ассенизации, хотя подойдет и квадратная/прямоугольная.

Строительство канализационных колодцев из кирпича потребует.

Итак:

1. Кирпич.
2. Плита перекрытия.
3. Цемент, песок.
4. Жирная глина, битум.
5. Щебень.
6. Вентиляционная труба.

Заливаем фундамент. Состав: песок 2 части, гравий 1 часть, цемент 1 часть. Высота фундамента зависит от массы кирпичной кладки. Обычно, достаточно 20 см. Можно дополнительно армировать фундамент. После заливки фундамента дайте ему затвердеть в течение 7 дней. Один раз в день поливайте его водой.

Выкладываем кирпич. Штукатурим дно и стенки. Железним. Покрываем 1-2 слоями битума. Устанавливаем перекрытие. Это либо ж/б плита, либо деревянный просмоленный щит.

Устанавливаем люк, вентиляционную трубу. Готово. Вам остается только обеспечить своевременное обслуживание канализационных колодцев.
