Насосы с мокрым ротором: принцип работы, отличие мокрого от сухого, как выбрать

Особенности

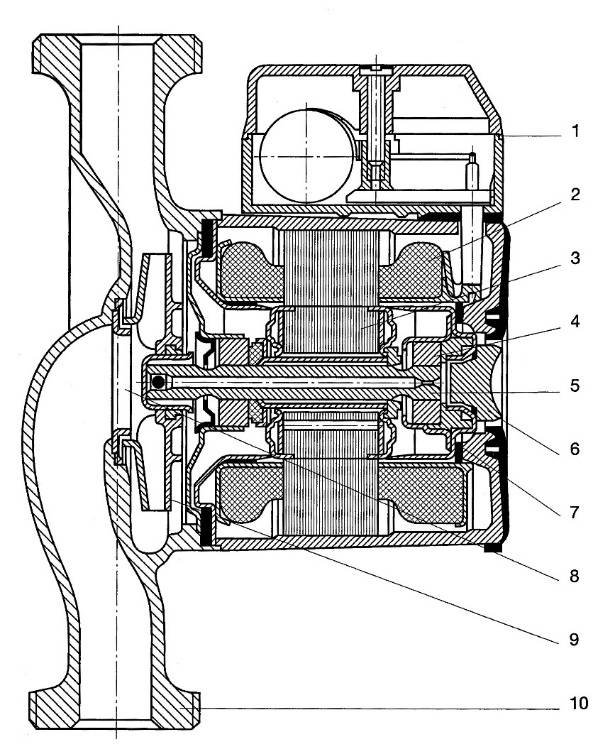

Отличительной особенностью рабочего колеса центробежного насоса является радиальное перемещение воды. Вал, приводящий во вращение рабочее колесо, изготавливается из нержавеющей стали; подшипники вала сделаны из спеченного углеродистого или керамического материала. Ротор мотора, установленный на валу, вращается в воде. Вода смазывает подшипники и охлаждает мотор.

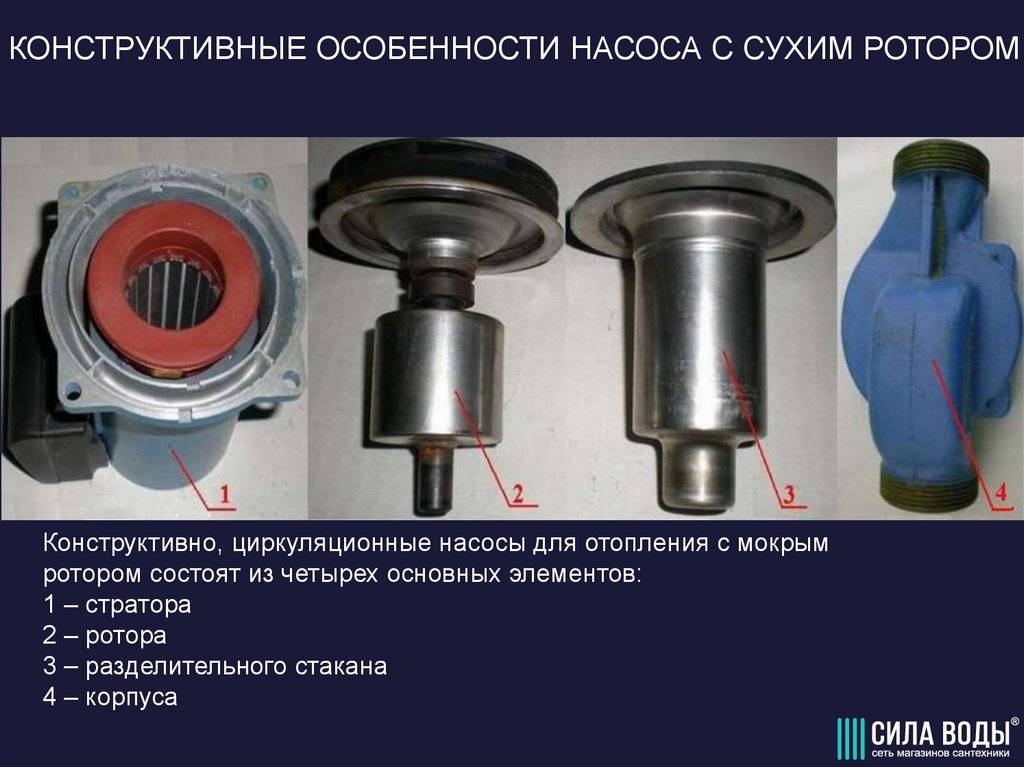

Находящийся под напряжением статор мотора окружен разделительным стаканом. Он сделан из немагнитной нержавеющей стали или углеродного волокна и имеет толщину стенки от 0,1 до 0,3 мм.

Для специальных применений, например, в системах водоснабжения, используются моторы насосов с фиксированной частотой вращения.

Если насос с мокрым ротором используется, например, в тепловом контуре, а значит предназначен подавать тепловую энергию к радиатору, он должен подстраиваться под меняющуюся тепловую нагрузку здания. Термостатические радиаторные клапаны, установленные перед поверхностями нагрева, определяют интенсивность подачи насоса.

Для того, чтобы уменьшить потребление электроэнергии, необходимо, чтобы моторы насосов с мокрым ротором постоянно меняли частоту вращения. Частоту вращения можно менять вручную с помощью переключателей. Возможна также организация системы автоматики путем установки коммутационной аппаратуры и устройств управления, которые будут срабатывать в зависимости от времени, разности давлений или температуры.

С 1988 г. существуют конструкции со встроенными электронными устройствами, обеспечивающими бесступенчатое регулирование частоты вращения.

Насосы с мокрым ротором, в зависимости от размера и требуемой выходной мощности насоса, работают от сети 1

Насосы с мокрым ротором отличаются малошумной работой и, благодаря своей конструкции, не имеют уплотнений вала.

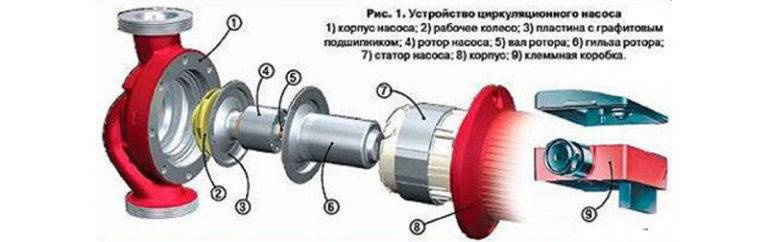

Конструкция современного поколения насосов с мокрым ротором основана на модульном принципе. В зависимости от размера и требуемой выходной мощности насоса, модули компонуются в различные конфигурации. Таким образом, любой ремонт, который может потребоваться, можно осуществить с меньшими трудозатратами, просто заменив деталь на запасную.

Важным качеством этого типа насосов является их способность самостоятельно удалять воздух во время наладки.

Способы монтажа Насосы с мокрым ротором поставляются с резьбовыми соединениями с условным проходом до R 1¼. Насосы большего размера имеют фланцевые соединения. Эти насосы могут монтироваться в трубопровод горизонтально или вертикально без сооружения фундамента.

Как было упомянуто раньше, смазка подшипников такого насоса осуществляется рабочей жидкостью. Она также служит охлаждающей жидкостью для электромотора. Поэтому через разделительный стакан должна постоянно циркулировать жидкость.

Вал насоса мокрого ротора должен всегда располагаться горизонтально. Монтаж с валом, установленным вертикально, приводит к неустойчивой работе системы и, как следствие, быстрому выходу насоса из строя.

Подробную информацию о способах монтажа см. в инструкции по монтажу и эксплуатации.

Источник

Послесловие

Принудительная прокачка полотенцесушителя – решение спорное. Электронасос потребляет до 10 Вт×ч, при продолжительности включения 50% получится около 3 кВт×ч в месяц. На первый взгляд – мизер, но придется покупать оборудование, дорабатывать разводку. Не всегда удается удобно разместить, скрыть агрегат.

Сохраняются плата за ГВС (отопление), зависимость от наличия и качества теплоносителя. Не исключены претензии со стороны управляющей компании, соседей.

Сравните выгоды, затраты с альтернативами: отладкой существующей системы специалистами, установкой электросушилки. Подумайте о сокращении длины трассы, отказе от переноса полотенцесушителя.

Разновидности насосов

Сейчас существует довольно много видов насосов, работа которых основана на центробежной силе. Отличаются они друг от друга конструктивными особенностями и техническими характеристиками. Классификация устройств осуществляется по ряду показателей, и это необходимо учитывать при выборе нужного оборудования. В зависимости от расположения устройства относительно перекачиваемой жидкости они бывают:

• поверхностными;
• погружными.

Первая группа насосов устанавливается на подготовленной площадке, а непосредственно перекачка осуществляется с помощью специальных шлангов или трубопроводов. Преимущество такого способа в том, что устройство всегда доступно для обслуживания и ремонта. К недостаткам можно отнести:

• низкую производительность при откачивании с глубины, превышающей 10 м;
• повышенный риск работы на холостом ходу, который быстро приводит к поломке оборудования.

Использование второй группы устройств, назначение и строение которых практически ничем не отличается от первой, осуществляется при полном или частичном их погружении в откачиваемую жидкость. Погружные насосы отличаются более строгими требованиями к их герметичности.

Достоинством таких механизмов считается то, что даже при малых габаритах они создают более высокий напор перекачиваемой жидкости. К недостаткам этой группы можно отнести более сложное обслуживание и трудоемкий ремонт. В зависимости от того, как устроен основной узел, механизмы бывают:

1. Одноступенчатыми — с одним рабочим колесом.
2. Многоступенчатыми — с несколькими колесами, расположенными на одном валу.

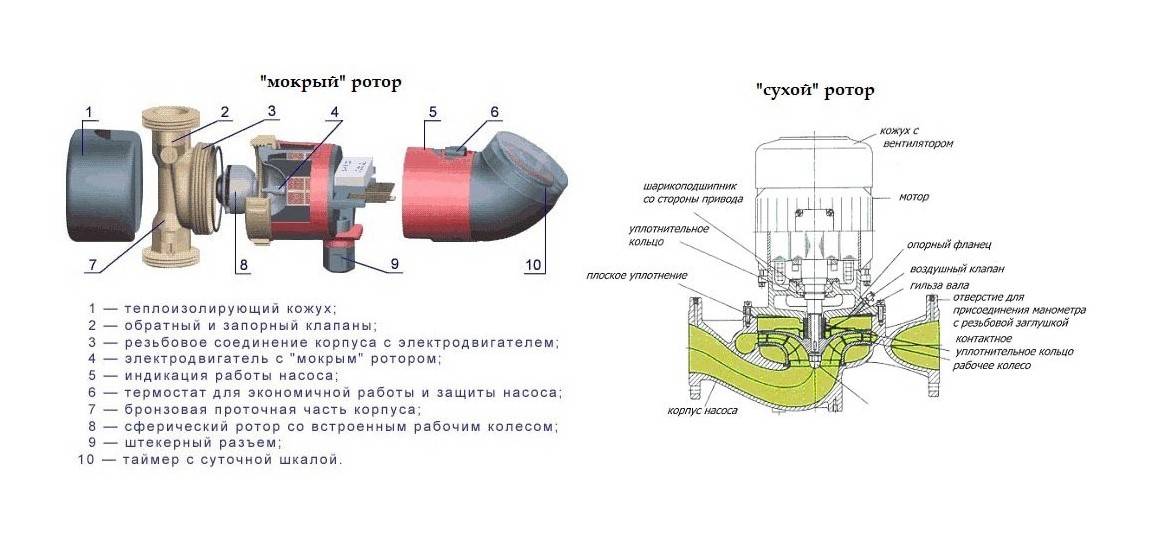

Существуют еще такие понятия, как мокрый и сухой ротор. Мокрым называется тот, который из-за постоянного взаимодействия с жидкостью осуществляет смазку и охлаждение трущейся части устройства. Обычно такой конструкцией обладают насосы малой мощности и небольших размеров. В устройствах с сухим ротором жидкость контактирует только с рабочим колесом. Эти механизмы обладают большей производительностью, но они и требуют более мощного привода.

Разновидности насосов

Весь ассортимент насосов для повышения давления воды подразделяется на два основных типа – с мокрым и сухим ротором.

С мокрым ротором

Применяются в отопительных системах с небольшой протяжённостью трубопровода. В конструкцию входит ротор с крыльчаткой, которая при оборотах ускоряет циркуляцию воды. Жидкость, в которой роторный элемент производит движения, охлаждает и смазывает функционирующие механизмы.

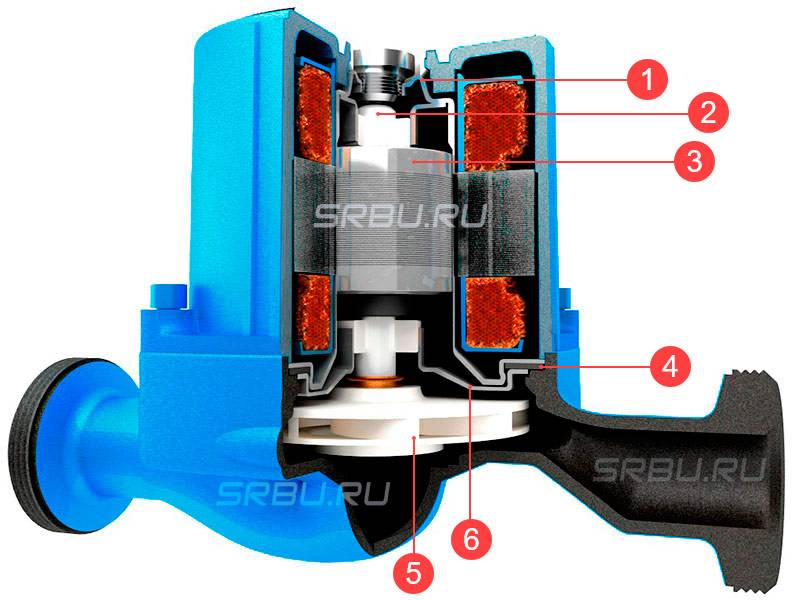

Конструкция повысительного насоса с мокрым ротором

При монтаже такого нагнетающего насоса для водопровода нужно обязательно учитывать горизонтальность вала, от этого зависит его длительность эксплуатационного срока. Плюсы оборудования с мокрым ротором заключаются в минимальной шумности, бесступенчатой регуляции скорости, надежности, долговечности и ремонтопригодности. Отдельно пользователи отмечают отсутствие необходимости в техническом обслуживании и доступную цену. Минус приборов – низкий КПД – до 50%.

С сухим ротором

Такая техника используется для отопительных систем с большой протяженностью трубопровода. Между электрическим двигателем и основной функционирующей областью ротора располагаются уплотнительные кольца, которые способны служить более трех лет. Благодаря особенностям конструкции сам ротор не контактирует с жидкостью. Плюс сухих насосов повышения давления воды в частном доме в высоком КПД – до 80%.

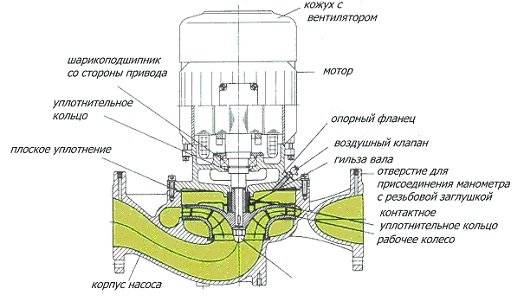

Устройство с сухим ротором

Второй, не менее значительный минус — много шума при работе, поэтому его требуется устанавливать в отдельном помещении, где имеется хорошая звукоизоляция. Помимо всего требуется постоянный контроль за тем, чтобы в воде отсутствовали твердые крупные частицы, а пыль не скапливалась в силовом агрегате. Иначе нарушится герметичность из-за повреждения уплотнительных колец и аппарат выйдет из строя.

Циркуляционные насосы от фирмы WILO конструктивные особенности и основные характеристики

В настоящее время отечественный рынок чрезвычайно богат на всевозможные циркуляционные насосы для установки в систему отопления.

Следует отметить, что есть среди них как действительно качественные, грамотно проработанные модели, так и откровенные китайские подделки, которые не способны проработать больше одного сезона.

Естественно, если отопительная система выбирается, как говорится, «на века», то и все агрегаты, в ней установленные, должны быть качественными, надежными и производительными.

Огромным спросом среди отечественных потребителей пользуются циркуляционные насосы для систем отопления Wilo, производством которых занимается именитый немецкий концерн.

Как известно, циркуляционный насос для отопления Вило  является «сердцем» системы современного отопления и компания-производитель это понимает.

Благодаря более чем 100-летнему опыту работы, уникальному оборудованию и тщательному подбору материалов, насосы Wilo отличаются своей производительностью, мощностью и надежностью. Представлены модели, как для гражданских, так и промышленных зданий.

Электронное информационное табло насоса Wilo Stratos ECO

Циркуляционные насосы Вило – производительность и качество

В современных системах обогрева циркуляционные насосы для отопления Wilo  выполняют чрезвычайно важную задачу – обеспечивают быстрое передвижение теплоносителя в сети. Как следствие (да и инструкция к насосам Вило об этом говорит), улучшается практически в разы теплоотдача, повышается КПД системы.

Также, если в контуре присутствует циркуляционный насос Wilo для отопления, можно существенно сэкономить на трубах, ведь магистрали (за счет принудительного нагнетания давления) имеют существенно меньший диаметр, чем, если бы применялась естественная циркуляция.

Что же касаемо самого оборудования, то насосы Вило практически бесшумны, надежны и практичны, имеют компактные размеры и не требуют какого-то особого технического обслуживания.

Циркуляционный насос Вило в системе отопления

Любой циркуляционный насос от компании Wilo SE – агрегат современный и производительный, работает долго и безотказно. Следует отметить, что установка его своими руками не превратиться в какую-то сложную и затяжную по времени операцию. Да и цена на подобное оборудование намного ниже, чем на аналоги, представленные на отечественном рынке.

Широкий ассортимент насосов Wilo – возможность сделать систему отопления эффективной

Отечественный рынок предлагает просто-таки огромнейший выбор современных, надежных и качественных насосов этой немецкой компании. На многих фото и видео, размещенных в сети интернет, можно без проблем увидеть основной ассортимент техники, которой группа Wilo действительно выпускает в изобилии.

Среди наиболее популярных моделей циркуляционных насосов Вило можно выделить:

WiloStar-RS и модель WiloStar-RSD– маломощные, но одновременно надежные насосы, которые стоят совсем недорого. Идеальны для различных домашних  отопительных систем. Имеется в наличии встроенный ручной переключатель частоты вращения, позволяющий повышать эффективность работы техники. Подходят насосы из данной серии для обогрева помещений, площадью 200-750 кв.м;

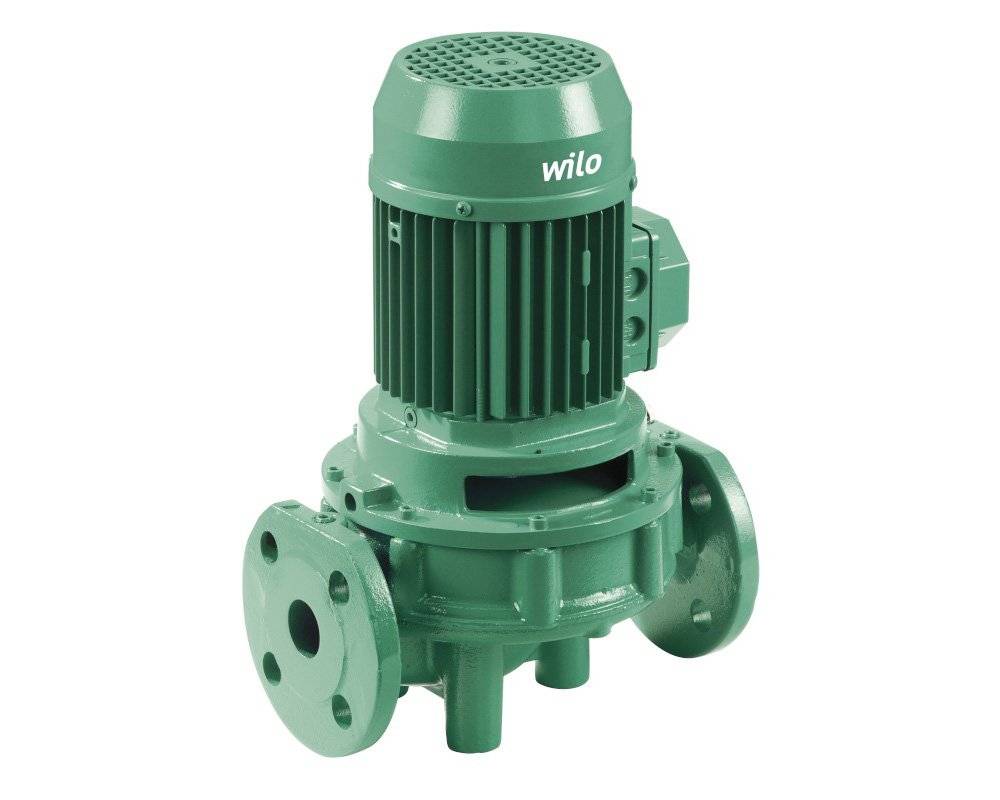

Циркуляционный насос

Wilo Stratos ECO эффективно заменили предыдущее поколение циркуляционных насосов, идеальны для встраивания в крупные системы отопления, в которых мощность котельной установки превышает  25 кВт. Это электронные насосы, регулировка мощности и производительности в которых производится посредством специальной системы.Подходят циркуляционные насосы данного класса для небольших коттеджей (более 80% существующих отопительных систем). Особенностью можно назвать низкое потребление электроэнергии и возможность работы с теплоносителем даже при отрицательной температуре;

TOP-RL и модель TOP-S от производителя Вило – циркуляционные насосы, разработанные специально для зданий, площадь которых превышает 1400 кв. метров. Это трехфазные и сдвоенные насосы, работа которых возможна в режимах повышенной эффективности и производительности;

Wilo TOP-Z – насосы, которые разработаны для систем, где возможно отложение солей магния и кальция. Такое оборудование прекрасно справляется с любыми задачами, обеспечивают нормальную работу отопления даже при низком качестве воды.

Выбор и установка

Прежде, чем выбрать какое-либо устройство, необходимо узнать все его технические характеристики

Например:

1. Допустим, площадь для обогрева равна 130 м2. Для того, чтобы отопительная система работала эффективно, потребуется насос для отопления wilo с мощностью 0,4 м3/час.
2. Если площадь возрастает до 170 м2, необходим аппарат мощностью 0,6 м3/час.
3. А на площадь в 300 м2, необходимая мощность – 0,9 м3/час.

Это приблизительные расчеты. Для более точного расчета требуется величина скорости теплоносителя внутри системы и специальные коэффициенты.

Монтаж аппаратов

Производитель вило предоставляет большой выбор аппаратов для системы отопления. Благодаря огромному разнообразию можно выбрать любой размер резьбовых и фланцевых соединений, которые подойдут для монтажа к любой системе отопления.

Монтаж устройств не сложен.Установить циркуляционный насос wilo можно на трубопроводе. При небольших площадях до 750 м2 предпочтительнее модель Wilo-Star-RS. Данная серия аппаратов оснащена трехступенчатым переключателем. Необходимое напряжение в сети – 230 В. Температура рабочей жидкости от -10 до +110 градусов. Но окружающая температура не должна быть более +40 градусов.

Агрегат на валу располагают горизонтально либо вертикально. Установка с какими либо углами отклонения от горизонтали или вертикали категорически запрещена. Чаще всего установку производят на трубу обратной подачи, недалеко от входа в котел. Однако установка может быть произведена в любой точке отопительной системы, как на трубах подачи, так и на трубах обратки.

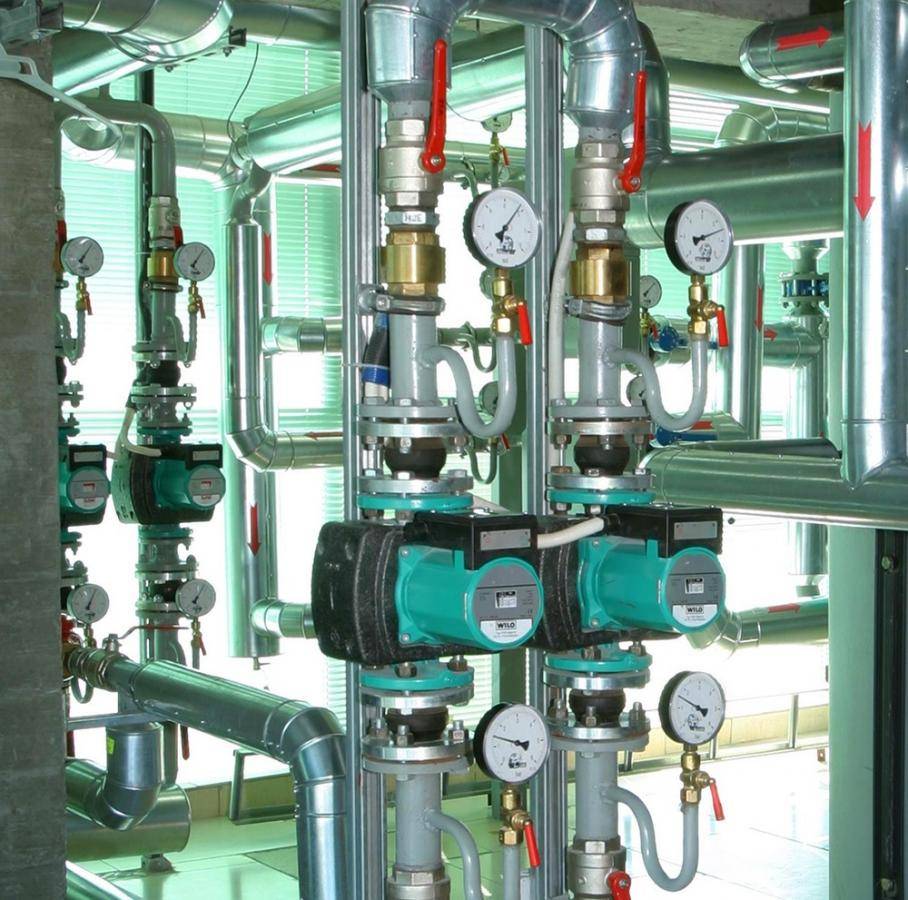

Циркуляционные насосы Вило в системе отопления

Для упрощения установки,  и замены насоса в системе отопления, в трубу обычно вваривают байпас, а уже на него монтируют насос. Байпас – это участок трубы с отводными фланцами. На трубе байпаса, которая вваривается в основной отопительный контур, установлен кран. На отводной дуге так же установлены краны с обоих сторон насоса и фильтр на входе в него. Это позволяет, в случае необходимости ремонта или замены помпы, произвести все работы без слива системы и охлаждения помещения. Нужно будет лишь перекрыть краны с обеих сторон от насоса и открыть кран прямой циркуляции.

На клеммной коробке имеются два кабельных вывода. Следовательно, помпа подключается к электросети  с любой стороны. Клеммы имеют пружинное устройство, благодаря чему кабель подсоединить легко.

После установки насоса при первом его пуске необходимо стравить весь воздух из его корпуса. Для этого на лицевой стороне помпы есть винт. После запуска насоса винт нужно полностью выкрутить и подождать, пока из открывшегося отверстия побежит вода. Затем винт плотно закрутить обратно.

Итак, подключение циркуляционного насоса – процесс не сложный, который можно выполнить самостоятельно. Следует лишь правильно подобрать аппарат и ознакомиться с особенностями монтажа.

Эксплуатация

Ремонт циркуляционных насосов wilo, как и любых других импортных устройств лучше производить в сервисном центре

Поэтому следует обращать внимание на предупреждение поломок

1. Не допускается работа аппарата с нулевой подачей.
2. Нельзя эксплуатировать устройство без жидкости.
3. Агрегат при длительном простое включают раз в месяц на 10-15 мин. Иначе существует вероятность, что он окислится и блокируется вал.
4. Необходимо следить, чтобы аппарат работал лишь в допустимых границах установленных величин параметров.

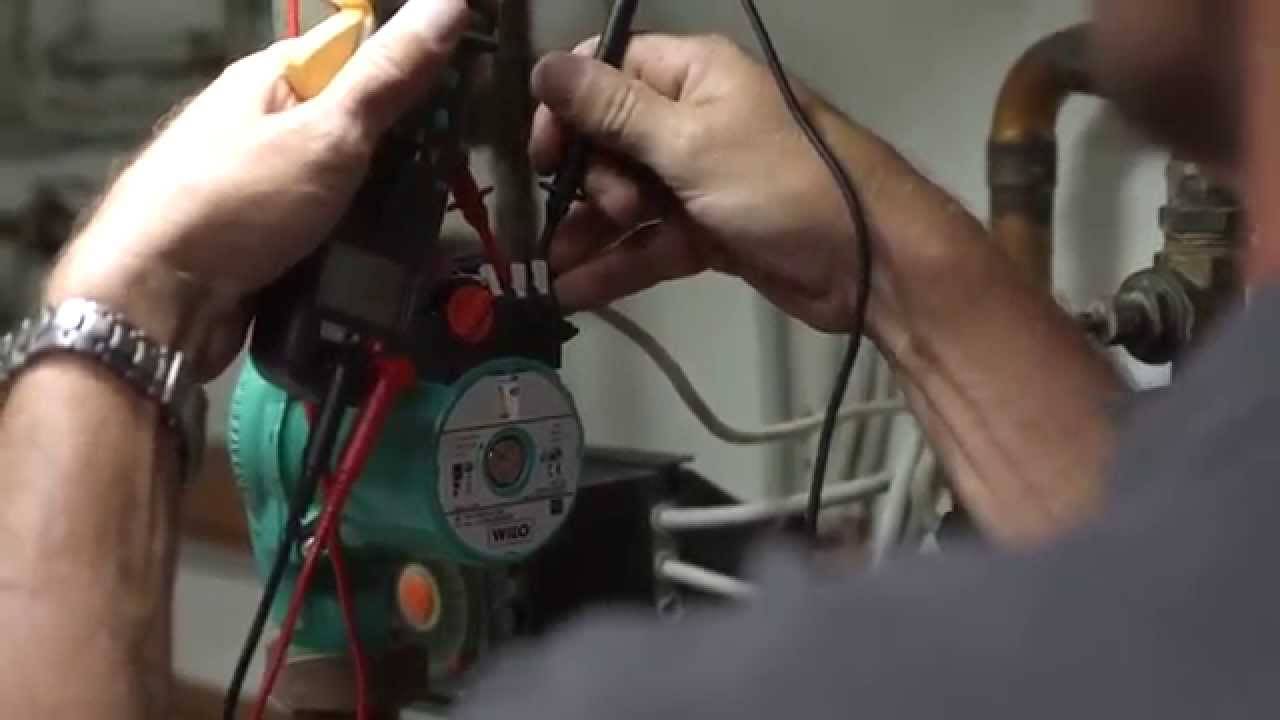

Тестирование электрической коробки насоса

Периодически проводят техобслуживание устройств.

1 Как устроен роторный насос?

Проточная часть роторного аппарата оснащена одним полым диском, который вращается. Этот диск совершает вращательные движения, благодаря чему, перекачиваемая жидкость передвигается от всасывающего до выходного патрубка.

Роторные насосы, оборудованные одним диском, применяют тогда, когда необходима перекачка жидкости, в которой есть твердые частицы. При этом устройства данного типа имеют низкую скорость вращения, что способствует повышению эксплуатационного срока и снижает вероятность поломок. Нередко можно встретить и роторный насос с несколькими дисками, установленными внутри проточной части.

Принцип работы роторного насоса

Насос роторный, благодаря своим конструкционным особенностям, имеет несколько значимых преимуществ:

• его работа знаменуется повышенным уровнем коэффициента полезного действия. При этом КПД не имеет зависимости от степени вязкости перекачиваемой жидкости;
• работа диска способствует эффективному всасыванию твердых частиц вместе с жидкостью;
• устройство способно работать без жидкости, если этому способствуют определенные обстоятельства;
• аппарат запускается даже при условии отсутствия жидкости внутри рабочей камеры;
• эти приборы подходят для очищения нисходящих труб от находящейся в них жидкости. Данная операция возможна, благодаря функции обратного потока, что лишает необходимости, применять второй насос, либо переключать патрубки;
• характеризуются роторные насосы универсальностью. Она обусловливается способностью перекачивать жидкость разного состава, включая воду, загрязненную твердыми частицами и химическими веществами.

Роторный агрегат работает на основе вращения диска, имеющего пологую форму. Диск, которым оборудован насос роторный, соприкасаясь с внутренними стенками устройства, вращается, при этом вращение производится на низких оборотах.

Эта процедура воспроизводит всасывающую линию, и жидкость начинает передвигаться по трубам системы. Управление диском осуществляется за счет мембраны. Проще говоря, диск своими вращениями создает две герметичных камеры, которые разделены между собой. В первую из камер жидкость всасывается и передается во вторую, из которой выталкивается по выходному патрубку к «финишной прямой».

Высокая устойчивость к износам обусловлена в том числе тем, что устройство роторно пластинчатых насосов, сам по себе, не содержит большого количества деталей и элементов. При этом все части можно легко отремонтировать или заменить, так как разобрать и собрать прибор смогут многие. При всем этом насос для воды с ротором способен работать с пятью видами жидких веществ:

1. Вязкие и летучие.
2. Смазочные масляные вещества и жидкость, состав которой отличается высоким уровнем сухости.
3. Жидкие вещества, вызывающие коррозию, так называемая агрессивная жидкость.
4. жидкие отходы промышленной деятельности.
5. Жидкие составы, содержащие вещества абразивного вида.

Конструктивное исполнение насосов для отопительных систем

В зависимости от конструкции все нагнетающие агрегаты систем отопления разделяются на два типа:

• сухие циркуляционные насосы;
• насосы с мокрым ротором.

Оба типа устройств достаточно эффективны в обогревающих трубопроводах и имеют как достоинства, так и недостатки.

Насосы сухого типа

В устройствах с сухим ротором электродвигатель вынесен за пределы корпуса насоса

В таких агрегатах ротор не контактирует с рабочей жидкостью, поскольку все элементы электродвигателя отделены от рабочей камеры устройства уплотнительной системой специального типа. Она состоит из отполированных, тщательно подогнанных друг к другу металлических колец. Чтобы устранить трение, между элементами уплотнения постоянно находится тонкая плёнка жидкости, которая играет роль смазки. Именно она и предотвращает повреждение колец уплотнителя.

В зависимости от расположения отдельных элементов конструкции сухие помпы отопительных систем можно разделить на три типа:

• помпы консольного типа;
• вертикальные центробежные насосы;
• блочные насосы.

Всасывающий патрубок консольных циркуляционных насосов находится на внешнем краю улитки, тогда как нагнетательная часть вынесена в противоположную сторону. Особенностью агрегатов второго типа является расположение электродвигателя в вертикальной плоскости, что позволяет значительно повысить производительность устройств.

Устройство циркуляционного насоса с сухим ротором

Насосы с сухим ротором имеют многочисленные достоинства:

• длительный срок эксплуатации;
• высокая производительность;
• КПД приближен к 80%;
• возможность работы при утечке теплоносителя;
• высокая ремонтопригодность;
• относительно низкая стоимость;
• надёжность;
• возможность монтажа в любом положении.

Вместе с тем повышенный уровень шума агрегатов данного типа не позволяет устанавливать их в жилых помещениях. К минусам также относятся требования к чистоте теплоносителя и необходимость в периодическом обслуживании и смазке подвижного уплотнения.

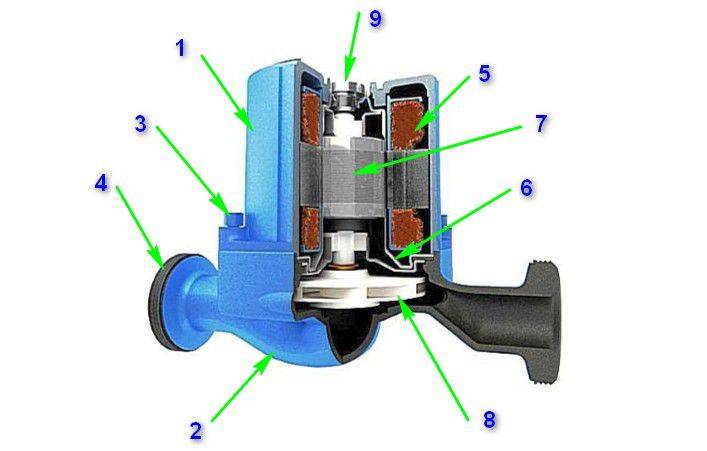

Циркуляционные насосы с мокрым ротором

Достоинства циркуляционных насосов с мокрым ротором открыли широкие перспективы для их использования в автономных отопительных системах

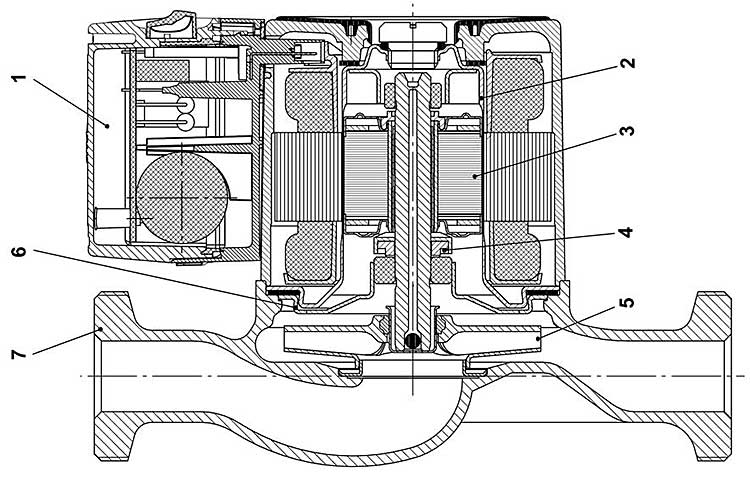

Ротор и рабочее колесо насосов этого типа находятся в перекачиваемом теплоносителе, который отлично справляется не только со своей основной функцией, но и с охлаждением деталей электродвигателя. Статор электродвигателя помпы отделён от ротора герметичным стаканом, выполненным из немагнитной стали или углеродного волокна. Агрегаты «мокрого» типа предназначены для работы в системах со стабильным, редко меняющимся расходом жидкости. Наличие блока управления позволяет варьировать количество подключённых обмоток, и соответственно, менять производительность насоса. Выбор оптимального режима работы положительным образом влияет на экономичность агрегата.

К достоинствам агрегатов «мокрого» типа можно отнести:

• низкий уровень шума;
• нет необходимости в смазке;
• эффективный способ охлаждения;
• простота обслуживания и монтажа;
• сравнительно низкая цена агрегата и запчастей;
• длительный срок эксплуатации.

Насосы с мокрым ротором не лишены и недостатков в виде низкого КПД (немногим больше 30%), неспособности агрегата к работе без теплоносителя и требованиям к горизонтальной ориентации вала ротора во время работы.

Особенности конструкции по способу подключения

Фланцевое подключение чаще всего используется в моделях насосов повышенной мощности

В трубопроводах коммунальных и промышленных магистралей чаще всего используются циркуляционные насосы с сухим ротором, как более производительные и мощные устройства. Их подключение выполняется преимущественно фланцевым соединением, а для установки может использоваться как общая опорная рама, так и специально обустроенный фундамент. Вместе с тем производители выпускают и устройства, предназначенные для встраивания в автономные системы отопления. Как правило, все они имеют повышенную мощность и производительность, а их установка не требует специального крепления.

В комплект поставки насосов с муфтовым типом подключения обязательно входят крепёжные элементы

Муфтовые присоединения циркуляционных насосов характерны для маломощных агрегатов мокрого типа с прямопоточным движением теплоносителя, которые могут встраиваться непосредственно в трубопровод. Такие устройства представлены широким рядом бытовых центробежных насосов, тогда как мощные промышленные агрегаты с фланцевым соединением требуют дополнительного крепления трубопровода при помощи консоли и фундамента.

Конструктивное исполнение насосов для отопительных систем

В зависимости от конструкции все нагнетающие агрегаты систем отопления разделяются на два типа:

• сухие циркуляционные насосы;
• насосы с мокрым ротором.

Оба типа устройств достаточно эффективны в обогревающих трубопроводах и имеют как достоинства, так и недостатки.

Насосы сухого типа

В устройствах с сухим ротором электродвигатель вынесен за пределы корпуса насоса

В таких агрегатах ротор не контактирует с рабочей жидкостью, поскольку все элементы электродвигателя отделены от рабочей камеры устройства уплотнительной системой специального типа. Она состоит из отполированных, тщательно подогнанных друг к другу металлических колец. Чтобы устранить трение, между элементами уплотнения постоянно находится тонкая плёнка жидкости, которая играет роль смазки.
Именно она и предотвращает повреждение колец уплотнителя.

В зависимости от расположения отдельных элементов конструкции сухие помпы отопительных систем можно разделить на три типа:

• помпы консольного типа;
• вертикальные центробежные насосы;
• блочные насосы.

Всасывающий патрубок консольных циркуляционных насосов находится на внешнем краю улитки, тогда как нагнетательная часть вынесена в противоположную сторону. Особенностью агрегатов второго типа является расположение электродвигателя в вертикальной плоскости, что позволяет значительно повысить производительность устройств.

Устройство циркуляционного насоса с сухим ротором

Насосы с сухим ротором имеют многочисленные достоинства:

• длительный срок эксплуатации;
• высокая производительность;
• КПД приближен к 80%;
• возможность работы при утечке теплоносителя;
• высокая ремонтопригодность;
• относительно низкая стоимость;
• надёжность;
• возможность монтажа в любом положении.

Вместе с тем повышенный уровень шума агрегатов данного типа не позволяет устанавливать их в жилых помещениях. К минусам также относятся требования к чистоте теплоносителя и необходимость в периодическом обслуживании и смазке подвижного уплотнения.

Циркуляционные насосы с мокрым ротором

Достоинства циркуляционных насосов с мокрым ротором открыли широкие перспективы для их использования в автономных отопительных системах

Ротор и рабочее колесо насосов этого типа находятся в перекачиваемом теплоносителе, который отлично справляется не только со своей основной функцией, но и с охлаждением деталей электродвигателя. Статор электродвигателя помпы отделён от ротора герметичным стаканом, выполненным из немагнитной стали или углеродного волокна. Агрегаты «мокрого» типа предназначены для работы в системах со стабильным, редко меняющимся расходом жидкости.
Наличие блока управления позволяет варьировать количество подключённых обмоток, и соответственно, менять производительность насоса. Выбор оптимального режима работы положительным образом влияет на экономичность агрегата.

К достоинствам агрегатов «мокрого» типа можно отнести:

• низкий уровень шума;
• нет необходимости в смазке;
• эффективный способ охлаждения;
• простота обслуживания и монтажа;
• сравнительно низкая цена агрегата и запчастей;
• длительный срок эксплуатации.

Насосы с мокрым ротором не лишены и недостатков в виде низкого КПД (немногим больше 30%), неспособности агрегата к работе без теплоносителя и требованиям к горизонтальной ориентации вала ротора во время работы.

Особенности конструкции по способу подключения

Фланцевое подключение чаще всего используется в моделях насосов повышенной мощности

В трубопроводах коммунальных и промышленных магистралей чаще всего используются циркуляционные насосы с сухим ротором, как более производительные и мощные устройства.
Их подключение выполняется преимущественно фланцевым соединением, а для установки может использоваться как общая опорная рама, так и специально обустроенный фундамент. Вместе с тем производители выпускают и устройства, предназначенные для встраивания в автономные системы отопления. Как правило, все они имеют повышенную мощность и производительность, а их установка не требует специального крепления.

В комплект поставки насосов с муфтовым типом подключения обязательно входят крепёжные элементы

Муфтовые присоединения циркуляционных насосов характерны для маломощных агрегатов мокрого типа с прямопоточным движением теплоносителя, которые могут встраиваться непосредственно в трубопровод. Такие устройства представлены широким рядом бытовых центробежных насосов, тогда как мощные промышленные агрегаты с фланцевым соединением требуют дополнительного крепления трубопровода при помощи консоли и фундамента.

Насосы с ротором «сухого» типа

При всей своей производительной мощности агрегаты подобного типа отличаются рядом недостатков:

• Высокий уровень шума в рабочем состоянии.
• Необходимость постоянного контроля над качеством перерабатываемой среды, поскольку насосы с «сухим» ротором не терпят наличия посторонних примесей мусора в воде или молекул воздуха. Такие «соседи» способны нарушить герметичность колец-уплотнителей в механизме.

При этом весь ассортимент насосов с «сухим» ротором делят на три вида:

• Блочные устройства
  ;
• Вертикальные агрегаты
  , в которых двигатель находится в вертикальном положении, а оба патрубка располагаются на одной оси;
• Консольные (горизонтальные)
  , у которых двигатель смонтирован горизонтально, а патрубки располагаются перпендикулярно друг друга.

Сферы применения и принцип действия

Благодаря своей надежности, высокой производительности, простому устройству и принципу действия центробежные насосы сегодня пользуются большой популярностью. Они с успехом работают как на производстве, так и в быту. К достоинствам относятся:

• беспрерывное обеспечение предприятий технической водой для производственных нужд;
• транспортировка различного вида жидкостей между объектами предприятия;
• организация системы полива растений и доставка воды на животноводческие фермы;
• снабжение населенных пунктов питьевой водой;
• обустройство загородных и дачных домов автономной системой водообеспечения.

Если кратко описать принцип работы центробежного насоса, то он довольно прост. После включения электродвигателя или другого механического привода вал устройства начинает вращаться в определенную сторону. Вместе с валом вращается рабочее колесо, а лопатки начинают разгонять жидкость по кругу.

За счет центробежной силы, направленной от центра вала к краю корпуса, воду выбрасывает через выходной патрубок наружу. Чем больше скорость вращения вала, тем больше сила, действующая на жидкость, а значит, производительность насоса повышается.

Что такое ротор насоса

Ротор насоса это отдельная сборочная единица, которая в значительной мере определяет экономичность, надежность и долговечность работы насоса.

Базовой деталью ротора циркуляционного насоса является вал, на котором установлено рабочее колесо, защитные втулки, уплотнение, детали гидравлического разгрузочного устройства, полумуфта и другие мелкие детали, закрепленные на валу.

На конце ротора, закреплено рабочее колесо, которое фиксируется от смещения в осевом направлении гайкой или обтекателем (в зависимости от типа и конструкции насоса).

На сегодняшний день центробежное оборудование выпускается в двух исполнениях — насос с мокрым ротором или с сухим. Независимо от конструкции эти агрегаты созданы для обеспечения бесперебойного движения жидкой среды.

Циркуляционный насос для отопления – как выбрать недорогой и эффективный

Традиционно системы водяного отопления строились на принципе естественной циркуляции воды. В домах старой постройки можно увидеть, что горизонтальные трубы идут под наклоном. Принцип работы такой же, как в чайнике. Горячая вода поднимается вверх, холодная стекает вниз.

Эффективность таких контуров низкая, по причине высокого сопротивления воды в трубах. Если на пути следования теплоносителя образовывалась воздушная пробка – процесс вообще мог остановиться. Поэтому для отопления дома самотечными системами, устанавливались трубы большого диаметра. Это было не эстетично и дорого.

Информация: Подобная схема применялась только в случае установки котла непосредственно в доме. При централизованном отоплении, горячая вода перемещается по теплотрассе только с помощью насоса.

Для небольших помещений такая система применима, небольшое расстояние теплоноситель пройдет и по тонким трубам. Поэтому для небольших дачных домиков используют самотек. Правда прогрев всей системы занимает продолжительное время. Если у вас три-четыре комнаты, особенно на разных этажах – циркуляционный насос для котла необходим.

Иначе вам придется ждать, пока сработает эффект диффузии. В этом случае тепло распространится по трубам со скоростью 10 см в час.

Деление насосов с ротором на типы

Всё насосное оборудование с ротором можно поделить на два вида:

• Агрегаты с «мокрым» ротором;
• Насосы с «сухим» ротором.

В первом случае речь идёт о механизме, ротор которого не имеет прямого контакта с перекачиваемой водой. Обособленность ротора в механизме помпы поддерживают специальные керамические или металлические уплотнители в виде колец. Они-то и защищают ротор от прямого контакта узлов с перекачиваемой средой. Но здесь принцип работы устройства с мокрым ротором заключается в том, что между трущимися друг о друга защитными кольцами располагается тонкий, еле заметный водяной слой. Он способствует поддержанию разности давления в системе отопления и в рабочей камере, а значит, обеспечивает герметичность роторного отсека. При этом в моменты работы кольца -уплотнители притираются друг к другу сильнее, что обеспечивает еще большую герметичность устройства.

Принцип работы циркуляционного насоса

Кроме того, принцип работы помпы с «мокрым» ротором заключается еще и в том, что смазывание и охлаждение двигателя устройства происходит за счёт воды, которую насос перекачивает.

Благодаря именно таким принципам работы агрегат с «мокрым» ротором отличается целым рядом преимуществ:

• Низкий уровень шума при перекачивании воды по системе;
• Скромный вес и небольшие габариты;
• Возможность длительной эксплуатации без остановок;
• Экономичное энергопотребление;
• Простота монтажа, настройки, обслуживания и ремонта.

При этом большей популярностью у современного потребителя пользуются именно моноблочные устройства с «мокрым» ротором.

Если же говорить о водоподающих насосах с ротором «мокрого» типа, то и здесь устройства будут немного уступать своим собратьям с «сухим» ротором. Но это относится только к поверхностным агрегатам.
