Выбираем утеплитель
Утепление наружной канализационной трубы правильно подобранным теплоизолирующим материалом – залог надёжности и экономии денежных средств. Ассортимент в данном сегменте отечественного рынка настолько широк, что сделать выбор, порой, бывает достаточно сложно. Однако стоит прислушаться к мнению экспертов. Они рекомендуют приобретать лишь такие утеплители, которые не нуждаются в дополнительной гидроизоляции.
Пенопластовый утеплитель для канализационных труб «скорлупа»
Пенопласт. Этот материал состоит из спёкшихся друг с другом гранул размером до 50 мкм. Изготовленная из пенопласта скорлупа – это разрезанный по диаметру полый цилиндр. Простота обустройства теплоизоляции является одним из её достоинств. Даже тем, кто не знает, как утеплить трубу канализации, сделать это будет под силу самостоятельно. До укладки в грунт скорлупу необходимо просто надеть на сегмент трубопровода, после чего скрепить половинки строительным скотчем или хомутами.
К другим плюсам данного теплоизоляционного материала следует отнести:
- экологическая чистота;
- продолжительный срок эксплуатации;
- лёгкость демонтажа в случае необходимости проведения ремонтных работ;
- невысокая стоимость.
Экструдированный пенополистирол (пеноплекс). Этот вспененный материал тоже состоит из гранул. Для тех, кто занят поиском ответа на вопрос, как утеплить в земле канализационную трубу, пеноплекс будет наилучшим выбором.
Утеплитель для труб различных диаметров из пеноплекса «скорлупа»
Обусловлено это многими факторами:
- Во-первых, данный материал выдерживает большие механические нагрузки.
- Во-вторых, его можно эксплуатировать при повышенной влажности.
- В-третьих, продолжительный – не менее 50 лет (!) – срок службы.
Кроме того, экструдированный пенополистирол характеризуется высокой жёсткостью. Благодаря этому свойству, его также применяют для утепления отмосток, подвалов и фундамента частного дома.
Технологическая минеральная вата. Этот материал подразделяется на следующие виды:
Стекловата. В качестве сырья для её изготовления используется стекло. Утепление труб канализации стекловатой получило наибольшее распространение за счёт невысокой стоимости, низкой теплопроводности и повышенной стойкости к вибрационным нагрузкам.
Утеплитель для труб из базальтовой ваты с внешней защитой из фольги
Базальтовая вата. Утеплитель, изготовленный из базальтовой ваты, более универсален по сравнению со стекловатой, или с другой аналогичной по функциональному предназначению продукцией. Обусловлено это тем, что на основе базальтовых волокон современная промышленность может производить материалы с разными прочностными показателями. Это позволяет придавать утеплителю разную форму без ущерба целостности его конструкции.
Базальтовая вата выпускается в виде цилиндров и рулонов. У многих наших соотечественников вполне резонно может возникнуть вопрос: как утеплить трубы канализации при помощи данного материала с минимальными затратами.
Рулонный утеплитель шлаковата с защитным внешним слоем из фольги
Шлаковата. Для изготовления этого материала используется доменный шлак — один из отходов процесса выплавки чугуна в домнах. К недостаткам шлаковаты можно отнести её способность быстро впитывать воду. По этой причине для утепления трубопроводов, проложенных в земле, включая канализационные трубы, её необходимо защитить слоем гидроизоляции.
Фольгированный изолон. Широкое распространение этот материал получил за счёт стойкости к влаге и бактериям, повышенной прочности, лёгкости монтажа и продолжительного срока службы – более 50 лет. Особых знаний, как утеплить трубу канализации на улице с помощью фольгированного изолона не требуется. Рулон просто нарезается на узкие полосы и обматывается на трубе по спирали. Фиксация осуществляется с помощью пластиковых хомутов, изолентой или скотчем.
Износостойкий рулонный утеплитель фольгированный изолон
ПНД ˗ полиэтилен низкого давления. Трубопроводы из этого материала отличаются пластичностью. Кроме того, ПНД характеризуется низкой теплопроводностью. Благодаря сочетанию этих свойств сам материал может служить в качестве теплоизолятора инженерных коммуникаций на улице. И даже если всё-таки образуется лёд, труба не порвётся, а немного деформируется. С наступлением тёплой поры года конструкция приобретёт первоначальную форму.
Гофрированные трубы из полиэтилена низкого давления в качестве утеплителя
Какая толщина утепления необходима?
Наверняка у заинтересованного читателя возникнет вопрос – а какой же должна быть толщина утеплительного слоя, чтобы гарантированно уберечь водопроводную трубу от замерзания.
Ответить на это – не так просто. Существует алгоритм расчета, учитывающий массу исходных величин, и включающий несколько сложных даже для визуального восприятия формул. Эта методика изложена в Своде Правил СП 41-103-2000. Если кто захочет отыскать этот документ и попробовать провести самостоятельный расчет – милости просим.
Но есть путь и попроще. Дело в том, что специалисты уже взяли на себя основную тяжесть расчетов – в том же документе (СП 41-103-2000), который несложно отыскать любым поисковиком, в приложении дано множество таблиц с уже готовыми значениями толщины утепления. Проблема лишь в том, что приводить эти таблицы здесь, в нашей публикации – физически невозможно. Они составлены для каждого типа утеплителя отдельно, причем – с градацией еще и по месту размещения – грунт, открытый воздух или помещение. Кроме того, учитывается тип трубопровода и температура перекачиваемой жидкости.
Но если потратить для изучения таблиц 10÷15 минут, то в них наверняка найдется и вариант, максимально приближенный к условиям, интересующим читателя.
Казалось бы – на этом все, но требуется остановиться еще на одном важном нюансе. Он касается только случаев утепления водопровода минеральной ватой
Когда речь шла об этом термоизоляционном материале, то в череде недостатков минваты указывалась ее склонность к постепенному слёживанию, усадке. А это значит, что если изначально задать только расчетную толщину утепления, то спустя какое-то время толщины утеплительного слоя может стать и недостаточно для полноценной термоизоляции трубы.
Поэтому при выполнении утепления целесообразно заранее закладывать некоторый запас толщины. Вопрос – какой?
Вот это – легко поддаётся расчету. Существует формула, которую, думается, нет смысла здесь демонстрировать, так как на ее основе составлен предлагаемый вниманию онлайн-калькулятор.
Две исходные величины для расчета – это наружный диаметр утепляемой трубы и найденное по таблицам рекомендуемое значение толщины термоизоляции.
Остается неясным еще один параметр – так называемый «коэффициент уплотнения». Его берем из таблицы ниже, ориентируясь на выбранный термоизоляционный материал и диаметр трубы, подлежащей утеплению.
| Утеплители из минеральной ваты, диаметр утепляемой трубы | Коэффициент уплотнения Kc. |
|---|---|
| Маты минеральной ваты прошивные | 1.2 |
| Маты термоизоляционные «ТЕХМАТ» | 1,35 ÷ 1,2 |
| Маты и полотна из супертонкого базальтового волокна (в зависимости от условного диаметра трубы, мм): | |
| → Ду | 3 |
| ̶ то же, при средней плотности 50-60 кг/м³ | 1,5 |
| → Ду ≥ 800, при средней плотности 23 кг/м ³ | 2 |
| ̶ то же, при средней плотности 50-60 кг/м³ | 1,5 |
| Маты из стеклянного штапельного волокна на синтетическом связующем, марка: | |
| → М-45, 35, 25 | 1.6 |
| → М-15 | 2.6 |
| Маты из стеклянного шпательного волокна «URSA», марка: | |
| → М-11: | |
| ̶ для труб с Ду до 40 мм | 4,0 |
| ̶ для труб с Ду от 50 мм и выше | 3,6 |
| → М-15, М-17 | 2.6 |
| → М-25: | |
| ̶ для труб с Ду до 100 мм | 1,8 |
| ̶ для труб с Ду от 100 до 250 мм | 1,6 |
| ̶ для труб с Ду более 250 мм | 1,5 |
| Плиты минераловатные на синтетическом связующем марки: | |
| → 35, 50 | 1.5 |
| → 75 | 1.2 |
| → 100 | 1.1 |
| → 125 | 1.05 |
| Плиты из стеклянного штапельного волокна марки: | |
| → П-30 | 1.1 |
| → П-15, П-17 и П-20 | 1.2 |
Вот теперь, вооружившись всеми исходными величинами, можно воспользоваться калькулятором.
Калькулятор толщины утепления трубы минеральной ватой с учетом усадки материала
Интересная особенность. При расчетах иногда может получиться и так, что конечный результат – меньше табличной толщины утепления. В этих случаях ничего менять не потребуется – за истину принимается та величина, которая найдена по таблицам Свода Правил.
Что важно знать при утеплении канализации
В тех случаях, когда производится утепление канализации теплоизолирующими материалами, следует учитывать, что сама по себе такая изоляция не обогревает трубу. Она лишь способствует сохранению тепла, замедляя процесс теплоотдачи.
Это означает, что при отсутствии канализационных сливов в течении длительного времени труба рано или поздно всё равно остынет ниже нуля градусов, что приведёт к её замерзанию. Поэтому, если в месте прокладки канализации предполагается отсутствие регулярных стоков, лучше не пользоваться утеплителями, а погрузить коммуникации в грунт глубже уровня промерзания.
Выбираем утеплитель
Утепление наружной канализационной трубы правильно подобранным теплоизолирующим материалом – залог надёжности и экономии денежных средств. Ассортимент в данном сегменте отечественного рынка настолько широк, что сделать выбор, порой, бывает достаточно сложно. Однако стоит прислушаться к мнению экспертов. Они рекомендуют приобретать лишь такие утеплители, которые не нуждаются в дополнительной гидроизоляции.
Пенопластовый утеплитель для канализационных труб «скорлупа»
Пенопласт. Этот материал состоит из спёкшихся друг с другом гранул размером до 50 мкм. Изготовленная из пенопласта скорлупа – это разрезанный по диаметру полый цилиндр. Простота обустройства теплоизоляции является одним из её достоинств. Даже тем, кто не знает, как утеплить трубу канализации, сделать это будет под силу самостоятельно. До укладки в грунт скорлупу необходимо просто надеть на сегмент трубопровода, после чего скрепить половинки строительным скотчем или хомутами.
К другим плюсам данного теплоизоляционного материала следует отнести:
- экологическая чистота;
- продолжительный срок эксплуатации;
- лёгкость демонтажа в случае необходимости проведения ремонтных работ;
- невысокая стоимость.
Экструдированный пенополистирол (пеноплекс). Этот вспененный материал тоже состоит из гранул. Для тех, кто занят поиском ответа на вопрос, как утеплить в земле канализационную трубу, пеноплекс будет наилучшим выбором.
Утеплитель для труб различных диаметров из пеноплекса «скорлупа»
Обусловлено это многими факторами:
- Во-первых, данный материал выдерживает большие механические нагрузки.
- Во-вторых, его можно эксплуатировать при повышенной влажности.
- В-третьих, продолжительный – не менее 50 лет (!) – срок службы.
Кроме того, экструдированный пенополистирол характеризуется высокой жёсткостью. Благодаря этому свойству, его также применяют для утепления отмосток, подвалов и фундамента частного дома.
Технологическая минеральная вата. Этот материал подразделяется на следующие виды:
Стекловата. В качестве сырья для её изготовления используется стекло. Утепление труб канализации стекловатой получило наибольшее распространение за счёт невысокой стоимости, низкой теплопроводности и повышенной стойкости к вибрационным нагрузкам.
Утеплитель для труб из базальтовой ваты с внешней защитой из фольги
Базальтовая вата. Утеплитель, изготовленный из базальтовой ваты, более универсален по сравнению со стекловатой, или с другой аналогичной по функциональному предназначению продукцией. Обусловлено это тем, что на основе базальтовых волокон современная промышленность может производить материалы с разными прочностными показателями. Это позволяет придавать утеплителю разную форму без ущерба целостности его конструкции.
Базальтовая вата выпускается в виде цилиндров и рулонов. У многих наших соотечественников вполне резонно может возникнуть вопрос: как утеплить трубы канализации при помощи данного материала с минимальными затратами.
Рулонный утеплитель шлаковата с защитным внешним слоем из фольги
Шлаковата. Для изготовления этого материала используется доменный шлак — один из отходов процесса выплавки чугуна в домнах. К недостаткам шлаковаты можно отнести её способность быстро впитывать воду. По этой причине для утепления трубопроводов, проложенных в земле, включая канализационные трубы, её необходимо защитить слоем гидроизоляции.
Фольгированный изолон. Широкое распространение этот материал получил за счёт стойкости к влаге и бактериям, повышенной прочности, лёгкости монтажа и продолжительного срока службы – более 50 лет. Особых знаний, как утеплить трубу канализации на улице с помощью фольгированного изолона не требуется. Рулон просто нарезается на узкие полосы и обматывается на трубе по спирали. Фиксация осуществляется с помощью пластиковых хомутов, изолентой или скотчем.
Износостойкий рулонный утеплитель фольгированный изолон
ПНД ˗ полиэтилен низкого давления. Трубопроводы из этого материала отличаются пластичностью. Кроме того, ПНД характеризуется низкой теплопроводностью. Благодаря сочетанию этих свойств сам материал может служить в качестве теплоизолятора инженерных коммуникаций на улице. И даже если всё-таки образуется лёд, труба не порвётся, а немного деформируется. С наступлением тёплой поры года конструкция приобретёт первоначальную форму.
Гофрированные трубы из полиэтилена низкого давления в качестве утеплителя
Как защитить канализационные трубы от промерзания
- инженерный;
- с помощью утеплителя;
- активный.
Инженерный метод
Инженерный способ является наиболее простым решением вопроса о том, как утеплить трубы канализации на улице. Заключается он в следующем – трубы попросту прокладываются ниже уровня промерзания грунта. Как показывает практика, для этого их порой приходится прокладывать на глубину в 2 м и более. Для каждого региона в зависимости от климата глубина закладки будет своя. Реализуют данный метод следующим образом:
- На заданную глубину роют траншею под сливной трубопровод с уклоном в 1см на метр его длины. Глубину можно узнать из специальной таблицы для каждого региона.
- На дне вырытой траншеи делают песчаную подушку или подушку из мелкого гравия (размер зерен не более 20 мм), толщиной минимум в 10 см.
- Укладывают трубы.
- Засыпают их слоем песка или мелкого гравия. Слой должен располагаться над трубой на высоте не менее 20 см и быть тщательно утрамбованным.
- Заполняют траншею ранее вынутым грунтом.
Схема прокладки канализационной трубы ниже уровня промерзания
Метод теплоизоляции
Какой утеплитель применять – указано выше. Выбор материала зависит от многих факторов, среди которых, в первую очередь, следует выделить стоимость и теплоизоляционные свойства.
Итак, рассмотрим, как правильно утеплить канализационную трубу. Монтаж наружной сливной системы с использованием теплоизоляционного материала должен выполняться в следующей последовательности:
- Размечается место, где будет проходить траншея.
- Копается траншея, при этом ее ширина должна быть не менее 60 см, а глубина – соответствовать данным проекта с запасом в 5 – 10 см. Траншея обустраивается с обязательным уклоном (1см на 1 погонный метр) для обеспечения самотека.
- На дно траншеи засыпается песок или гравий толщиной не менее 10 см и трамбуется.
- Трубопровод собирается на поверхности рядом с траншеей.
- Уплотнитель и край трубы обязательно смазываются герметиком.
- Утеплитель надевается на трубу и фиксируется (обычно скотчем) для того, чтобы он не сдвигался.
- Труба опускается в траншею, засыпается слоем песка или гравия, после чего трамбуется.
- Далее окончательно засыпают траншею грунтом, при этом следят, чтобы он не содержал камней, битого стекла или твердого грунта.
Внутренняя канализация, как правило, не утепляется. Теплоизоляции подлежит только выход стояка на крышу дома, поскольку при резком перепаде температур он может просто лопнуть. Материалом для утепления стояка тоже может служить или минвата, или вспененный полистирол.

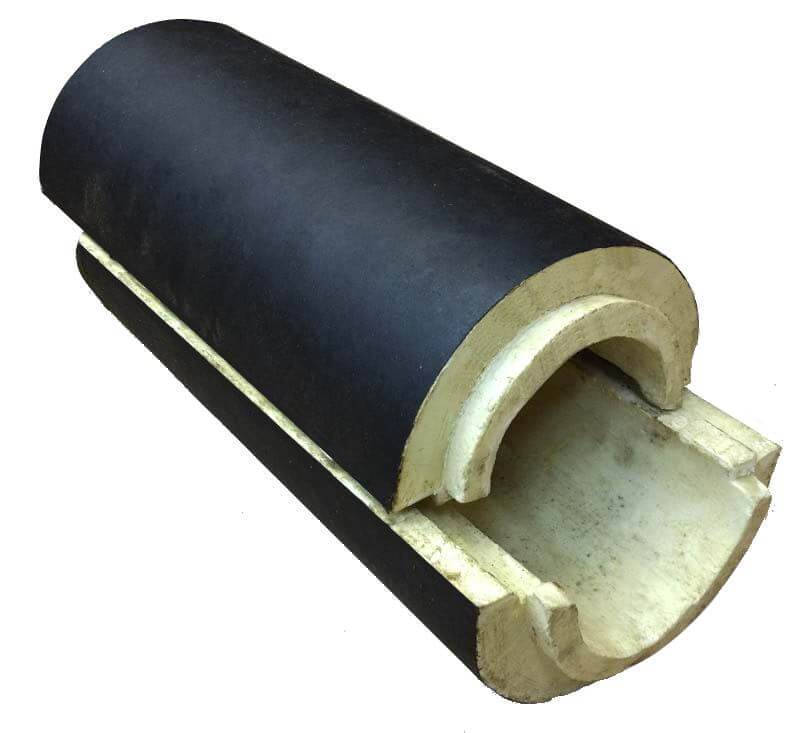

Теплоизолирующая скорлупа для труб наружной канализации
Активный способ
Наиболее затратным способом теплоизоляции является так называемое активное утепление. Заключается он в прокладке электронагревательных кабелей вдоль труб. Эти кабеля, нагреваясь, отдают тепло трубопроводу и не дают ему замерзнуть. Система нагрева регулируется температурным датчиком с подключенной к нему автоматикой. Как только температура вокруг внешней канализационной системы приближается к нулевой отметке, датчик срабатывает, и кабель нагревает трубопровод. При повышении температуры грунта система автоматически отключается.
Применяя активное утепление на практике, также потребуется устроить систему изоляции, т.к. греющий кабель будет греть землю, а не трубы. Данный метод довольно затратный как при внедрении, так и при эксплуатации, и не всем по карману.
Как утеплить сливную трубу, выходящую на улицу? Самый простой и дешевый метод – это пенопластовая скорлупа, которая ее хорошо утеплит. В быту же чаще используют стекловату, которой просто обматывают сливную трубу и обвязывают скотчем.
Схема обогрева канализационной трубы греющим кабелем
Канализационные трубы утепленные наружные прослужат дольше, если будет внедрен один из способов теплоизоляции, описанных выше. Кроме того, при прокладке системы рекомендуется использовать гладкие трубы, изготовленные из поливинилхлорида и полипропилена с поверхностью оранжевого цвета.
Способы утепления
Способы утепления коммуникаций в земле можно разделить на две группы: активные и пассивные. Пассивный способ – традиционное утепление, когда применяются теплоизоляционные материалы; активный – подогрев труб с помощью специальных электрических нагревательных кабелей.
Укладка канализационных труб в траншею
Самый простой способ утепления системы наружной канализации – укладка труб на нормативную глубину в траншею. Нормативными документами допускается прокладка системы канализации на расстоянии не выше 300 мм от уровня промерзания. Оптимальная глубина – на уровне промерзания в вашем регионе или ниже.
Утепление канализации теплоизоляционными материалами
Если сильно заглубить канализацию не удается, то трубам необходимо утепление с помощью теплоизоляционных материалов. Если этого не сделать, то зимой система перемерзнет и, возможно, разрушится. Ремонт системы в зимнее время практически невозможен.
Подогрев канализационных труб электричеством
Выпускаются специальные кабели для обогрева труб канализации. В системе, имеющей внутренний диаметр не менее 100 мм, греющий кабель можно проложить внутри. Можно проложить и снаружи – по прямой внизу трубы (или несколькими прямыми), волнообразно или по спирали. При подключении кабеля к сети необходимо предусмотреть установку автомата и устройства защитного отключения.
Кабели существуют двух видов: обычные нагревательные и саморегулирующиеся. В последние встроены датчики, отключающие участки провода при прогреве трубы до нужной температуры. Обычный кабель дешевле, саморегулирующийся – дороже, но зато экономит электроэнергию. Вообще утепление канализации таким образом потребует определенных затрат на электричество.
Перед прокладкой греющего кабеля проклеивается специальная алюминиевая лента, затем к ней фиксируется кабель при помощи скотча. Сверху труба с проводами покрывается теплоизоляцией.
Схема укладки электрического кабеля для обогрева канализационных труб
Схема устройства саморегулирующегося кабеля для подогрева труб
Какой способ лучше
Чем проще способ утепления, тем он надежнее. Если есть возможность – нужно проложить канализацию в траншее на нужной глубине. Для канализации этого будет достаточно.
Утепление скорлупами надежно защищают трубы от замерзания зимой. Монтаж несложен и не занимает много времени. Оборачивание вспененным полиэтиленом незначительно защищает трубы из-за небольшой толщины листов.
Утепление с помощью нагревающего кабеля в любом случае применяется вместе с утеплением скорлупами, поэтому чаще всего его рассматривают как дополнительный способ утепления:
- При неглубоком или поверхностном залегании труб канализации.
- Для подстраховки – на случай очень холодных зим.
Прокладка кабеля удорожает прокладку канализации, к тому же многие люди психологически не готовы к применению электрических систем (кажется, что пройдет пять лет, и кабель перегорит). Между тем нагревательные системы могут работать десятилетиями. Еще один минус такого утепления – расход электроэнергии, пусть не очень большой, зато постоянно 3-5 месяцев в году. Или регулируемая и более дорогая система с термодатчиками.
Выбор способа утепления зависит от глубины залегания труб канализации, глубины промерзания грунта, самых низких температур в данной местности. Оптимальный способ – с помощью готовых изделий из пенополистирола. Электрическое утепление применяют только при особой необходимости.
Утепление канализационных труб наружной канализации — общепринятые способы
Решая, как утеплить канализацию в частном доме, рассматривают ряд способов, основные из них:
- Углубление в земле. Для реализации данного метода обязательное условие — помещение трубы на улице в траншею ниже максимальной точки замерзания для данной местности.
- Использование электрокабеля. Данная технология утепления наружной канализации легко реализуются благодаря производителю, который выпускает надежные влагостойкие электрические нагревательные кабели, помещаемые внутри трубопровода или специальные гнезда в трубах.
- Применение утеплителей. Данный способ теплоизоляции может быть довольно просто реализован благодаря выпускаемым оболочкам из различного вида утеплителей с диаметром, подходящим для изоляции канализации.
- Комбинированные способы. Отличным решением тепловой изоляции канализационных трубопроводов является применение дополнительного утепления помещением их в оболочку из утеплителя на средней глубине в земле. Еще один распространенный вариант — помещение нагревательного электрического кабеля в оболочку из утеплителя, при этом канализационная магистраль находится на малом расстоянии от поверхности земли.
Рис. 3 Монтаж труб в траншею
Нанесение клея-герметика
Одновременно нанести его на несколько соединений, как в случае со льном, не удастся. Поэтому клей наносится на резьбу сразу перед соединением «колбаской», которая потом хорошо размазывается по всей резьбе. Это необходимо для того, чтобы не было зазоров, через которые потом может просочиться вода.
При работе с клеем возникает ряд сложностей. После герметизации соединения резьбу необходимо проверить. Поэтому клей применяют нечасто, а только в самых крайних случаях. Например, когда необходимо соединить пластиковую деталь с металлической, в таком случае герметизация клеем — это единственно верное решение.
Когда есть вероятность, что соединение может потечь, а добраться до него просто, также нужно использовать герметизирующий клей. По словам производителя, лучше наносить клей только на одну деталь. Однако, как показывает практика, это совсем не так.
Если вы осуществляете герметизацию резьбового соединения, к которому будет ограничен доступ, то нужно хорошо нанесите клей пальцем на муфту и резьбу, чтобы нигде не было неокрашенных участков.
Клей обычно имеет синий или красный цвет, поэтому на участках он будет хорошо заметен
Важно, чтобы все ручьи были заполнены и тогда детали можно соединять
Если все действия были выполнены верно, тогда соединение будет надежным и прочным.
Для деталей, выполненных из стали, в качестве уплотнителя для труб клей лучше не применять.
Таким образом, для того, чтобы осуществить правильный монтаж отопительной системы, нужно применять уплотнительные материалы, соответствующие составу изделий, используемым в системе отопления.
Для стальных деталей лучше отдавать предпочтение льну, для изделий из пластика и металлопластика отличным вариантом станет сантехническая нить, а для соединений, которые находятся в труднодоступных местах, лучше использовать клей-герметик.
Как утеплить канализацию в частном доме
Если возникает необходимость утепления канализационной пластиковой трубы в доме, можно использовать все приведенные выше материалы. С экономической точки зрения, удобства монтажа и эстетичности, наибольшее количество домовладельцев отдают предпочтение изолону. Он просто фиксируется на утепляемой поверхности сквозь боковой разрез, может склеиваться или соединяться липкой лентой. Дополнительным преимуществом материала является его наиболее высокое шумопоглощение среди всех теплоизоляторов.
Рис.11 Утепление канализационных труб наружной канализации в частном доме изолоном
Решая, чем утеплить канализацию в земле, исходят из климатических условий, удобства проведения работ, стоимости материалов. Оптимальный выбор утеплителей для подземной канализации при большом разнообразии не слишком велик — это может быть электрический кабель или скорлупа из твердых, не пропускающих влагу материалов — пенопласта или пеноплекса. Часто для теплоизоляции используется сочетание нагревательного кабеля и изолирующей скорлупы.
