Шнековый насос для скважины: особенности конструкции, применение, преимущества и недостатки

Какой насос лучше – центробежный или винтовой насос?

Многие люди, которые хотят купить насос для бытовых целей, задумываются о том, что же лучше – центробежный или винтовой насос. Оба эти вида отличаются между собой областями использования и особенностями конструкции.

Центробежный насос — достаточно дорогостоящий прибор, который хорошо справиться с обеспечением водой загородного коттеджа. Эти насосы можно использоваться, как для скважин, так и для колодцев. В устройство агрегата входит зафиксированное на валу рабочее колесо, которое выталкивает воду наверх. Это оборудование подходит только для перекачивания чистой воды, имеет высокий КПД и потребляет небольшое количество электроэнергии. Центробежные насосы отличаются высокой надежностью и длительными сроками эксплуатации.
Винтовые насосы используются преимущественно в промышленности. Гораздо реже погружной агрегат такого рода применяется в быту и хозяйстве. Если же для обслуживания частного дома был выбран именно такой прибор, то его следует использовать для перекачивания не слишком загрязненной воды, количество твердых примесей в которой не должно превышать 150 г/м3 жидкости.

Выбор насосного оборудования в основном зависит от воды, которую он будет перекачивать. Если агрегат требуется для подачи чистой питьевой воды, то лучше выбрать центробежный насос. Если жидкость нужна для полива, то лучше отдать предпочтение винтовому оборудованию.

Назначение и особенности

Скважинные насосы наших дней делятся на погружной и поверхностный виды. Вторые являются более мощными, имеют роторы, отвечающие за подкачку жидкости. Всасывание происходит через рабочую камеру. Невзирая на мощность, такие устройства не отличаются высокими показателями производительности, так как они способны откачивать воду с глубины до десяти метров. Погружной скважинный агрегат находится под поверхностью воды на протяжении всего времени эксплуатации.

Более мощный винтовой скважинный насос способен выкачивать воду с глубины 50-100 метров. Винтовые насосы для скважин по праву считаются одними из лидеров в своем сегменте. В отличие от центробежных изделий, скважинный винтовой аппарат качает жидкость посредством «Архимедова винта».

Преимущество винтовых устройств над центробежными установками легко можно увидеть, если выкачиваемая жидкость имеет высокий уровень засорения. Так, выкачка воды центробежным насосом осуществляется благодаря вращению крупной крыльчатки или колеса, что приводит в действие движение жидкости и создает завихрения в камере с давлением. В ходе данного процесса отдельные детали и узлы системы часто засоряются мелкими предметами, песком и прочим мусором.

Шнековый же винт почти не поддается загрязнению, так как мелкие отходы и песок попросту не задерживаются в двигателе, не забивая тем самым пространство для перемещения перекачиваемой жидкости в трубопроводе и насосном оборудовании. Этой особенностью, к слову, могут похвастаться только агрегаты винтового типа.

Устройство винтового скважинного насоса

Кроме того, винтовые глубинные насосы, наращивая скорость вращения мотора и ротора, увеличивают только собственную производительность и никоим образом не влияют на давление водяного столба на выходе, что выгодно отличает их от конкурентов. Данное преимущество позволяет применять такие устройства не только для работы с водой или другими более-менее «чистыми» жидкостями, но и для перекачки производственных жидких веществ, масел, нефтяной продукции и тому подобное.

Уровень производительности подобного рода оборудования можно приблизительно оценить по протяженности шнекового винта – чем он длиннее, тем выше производительность. Некоторые модификации винтовых насосов могут быть оснащены винтами, однако большинство моделей оборудуются одним.

Продолговатая форма шнекового винта отлично вписывается в интерьер на фоне дизайна таких устройств, который выполнен в виде удлиненной капсулы. Также такие виды насосов легко отличить от других по диаметру трубы. Винтовой глубинный электронасос зачастую имеет пропускное отверстие диаметром от 15 см.

Характеристики и виды

Говоря о видах винтового насосного оборудования для колодцев и скважин, можно выделить несколько наиболее распространенных видов: стандартные и глубинные.

Глубинные изделия выделяются наличием удлиненного шнека, который необходим для корректной работы аппарата. Такие устройства оптимально использовать для выкачивания воды из артезианских скважин, глубина которых может достигать ста и более метров. Не смотря на высокую цену глубинных аппаратов, они демонстрируют надежность, мощность и высокую производительность.

Схема винтового насоса

Выбирая насос для колодцев или для скважин с небольшой глубиной, следует отдать предпочтение стандартному виду. Данный вид отлично подходит для добычи воды из песчаных водянистых слоев, глубина которых не превышает 20-30 метров. Стандартный винтовой скважинный насос поддерживает стабильный уровень давления и сравнительно успешно справляется с мелкими загрязнениями.

Среднестатистический агрегат должен обладать производительностью порядка 1,5-2,5 кубометра воды за один час. При этом оптимальная температура жидкости, в которой насос может длительно и беспрерывно выполнять свои функции, находится в районе +3-+45 градусов. Промышленное оборудование аналогичного предназначения способно переносить более высокие диапазоны температуры.

Мощность двигателя, которым оснащен средний винтовой насос для скважин зачастую не превышает 1-1,5 кВт, а напряжение электросети, рекомендованное для бесперебойной работы электронасосов большинства модификаций, должно находиться в районе 220 Вольт. Корпус изделия должен быть выполнен из нержавейки с применением пластика, нанесенного точечным способом. Детали, находящиеся внутри корпуса должны быть герметизированы резиновыми прокладками, посаженными на силикон.

Принцип работы

Ротор агрегата представляет собой цилиндрическую деталь со спиральным желобом, похожую на винт или шнек. Он располагается внутри статора – стальной трубы с установленной внутри нее эластомерной гильзой (обоймой), в которой также имеется спиралевидный канал. Спираль ротора может иметь несколько заходов. Спираль статора всегда имеет на один заход больше.

Вдоль линии контакта между ротором и статором имеются непроницаемые для перекачиваемой среды участки, которые разделяют внутреннее пространство насоса на несколько отдельных полостей. Благодаря тому, что ротор установлен в статоре с некоторым смещением в поперечном направлении (с эксцентриситетом), при его вращении эти полости попеременно переходят то в открытое, то в закрытое состояние.

При этом в момент открытия жидкость из предыдущей полости вытесняется выступом эластомерной обоймы в последующую. С продолжением вращения объем опорожненной полости снова увеличивается, что приводит к всасыванию ею следующей порции вещества. При этом перекачивание среды осуществляется без пульсаций, поскольку площадь сечения полостей одинакова по всей длине спирального желоба ротора.

Регулирование производительности (подачи) осуществляется путем изменения частоты вращения ротора, для чего требуется частотный привод.

Зазор между поверхностью ротора и эластомерной обоймой в силу особенностей конструкции последней является саморегулируемым: он остается постоянным независимо от давления внутри агрегата. Благодаря этому винтовой насос при небольших размерах может развивать высокий напор – до 35 МПа.

Как видно, по характеру действия ротора винтовой насос принципиально отличается от шнекового, хотя оба имеют сходное устройство.

Шнековые агрегаты, как и центробежные, относятся к категории динамических, тогда как винтовые являются объемными. Однако, и те и другие являются насосами вытесняющего действия.

Между линиями всаса и подачи особо мощных винтовых насосов обязательно прокладывается перемычка (байпас) с предохранительным клапаном.

Если нагнетательный трубопровод окажется засоренным либо на нем будет по ошибке закрыта задвижка, предохранительный клапан откроется, и насос будет прокачивать жидкость через байпас по замкнутому контуру. Если такую меру не предусмотреть, избыточное давление повредит детали агрегата и в первую очередь – полимерную обойму.

Установка в скважину

Монтаж скважинных насосов должен выполняться в соответствии c действующими правилами техники безопасности:

1. Перекачивающее оборудование устанавливается только после завершения сварочных работ по прокладке напорной магистрали.
2. Диаметр выработки для установки прибора должен гарантировать свободный проход механизма в комплекте с кабелем.
3. Убедиться, что дебит источника соответствует производительности установки.
4. Соединить выходной патрубок с напорной трубопроводной арматурой.
5. Проверить герметичность магистрали.
6. Устройство опустить в скважину с использованием цепи или прочного стального троса. Крепление подвески производится к специальным проушинам, размещенным на выходном патрубке механизма.
7. Электрический кабель закрепить на подающей трубе при помощи хомутов с промежутком 2-3 м по всей длине магистрали.
8. Установку насоса выполняют таким образом, чтобы при самом низком дебите скважины прибор находился на уровне 1 м от дна выработки.
9. Корпус электродвигателя необходимо располагать выше фильтрующего элемента.
10. В случае если размер отверстия намного превышает диаметр насоса, нужно установить дополнительный кожух вокруг прибора для создания потока воды и эффективного охлаждения привода.
11. После фиксации троса подвески к оголовку скважины подключить электропитание.
12. Из подающей и напорной магистрали удалить воздух во избежание скачков давления при запуске оборудования.

Разновидности и основные технические характеристики

Все устройства рассматриваемого типа делятся на две основные категории. Шнеки шнековых насосов для скважин могут быть рассчитаны на работу при различной глубине скважины. Выделяют два основных типа устройства:

1. Стандартные, рассчитанные на эксплуатацию в обычных условиях.
2. Рассчитанные на эксплуатацию при расположении на большой глубине.

Представители стандартной группы рассчитаны на работу при глубине скважин до 25 метров. Подобные помпы устанавливаются при небольшой производительности, бурение скважин может проводится на дачных и загородных участках. Кроме этого, устанавливается оборудование с различным показателем производительности, при этом давление остается неизменным вне зависимости от состава воды и многих других моментов.

При необходимости можно приобрести и установить устройство глубинного типа.

Ключевыми моментами назовем следующее:

1. Устройство обладает повышенной производительностью.
2. Может устанавливаться в артезианских скважинах.
3. Длительный эксплуатационный срок обеспечивается за счет применения износостойких материалов.

Существенно увеличение эксплуатационных качеств определяет повышение цены. Именно поэтому их установка проводится в том случае, когда нужно обеспечить повышенную производительность.

Довольно большое распространение получили модели, которые относятся к средней ценовой категории. Они обладают следующими характеристиками:

При выборе всегда уделяется внимание значению производительности. В большинстве случаев оно варьирует в пределе от 1500 до 2000 л/час

Этого вполне достаточно для большинства случаев установки

Также важным параметром можно назвать показатель создаваемого напора. Он варьирует в пределе от 40 до 60 метров. Этот параметр позволяет эксплуатировать устройство на загородных участках. Температура транспортируемой жидкости может варьировать в диапазоне от 5 до 50 градусов Цельсия. При низкой температуре происходит кристаллизация жидкости, за счет чего происходит износ конструкции и ее деформация

При выборе уделяется внимание также тому, каков максимальный размер частиц. В большинстве случаев он варьирует в пределе ото 2 до 2,5 мм.Мощность устанавливаемого электрического двигателя, который отвечает за вращение штока, варьирует в пределе от 1 до 1,5 кВт

Этого вполне достаточно для большинства случаев установки. Также важным параметром можно назвать показатель создаваемого напора. Он варьирует в пределе от 40 до 60 метров. Этот параметр позволяет эксплуатировать устройство на загородных участках. Температура транспортируемой жидкости может варьировать в диапазоне от 5 до 50 градусов Цельсия. При низкой температуре происходит кристаллизация жидкости, за счет чего происходит износ конструкции и ее деформация

При выборе уделяется внимание также тому, каков максимальный размер частиц. В большинстве случаев он варьирует в пределе ото 2 до 2,5 мм.Мощность устанавливаемого электрического двигателя, который отвечает за вращение штока, варьирует в пределе от 1 до 1,5 кВт. В большинстве случаев проводится установка электрического двигателя, который питается от сети 220 В

Также можно встретить более мощные варианты исполнения, питающиеся от трехфазной сети

В большинстве случаев проводится установка электрического двигателя, который питается от сети 220 В. Также можно встретить более мощные варианты исполнения, питающиеся от трехфазной сети.

В специализированных магазинах можно встретить модели, которые предназначены для установки в промышленности. Они характеризуются более высокими эксплуатационными свойствами. Примером можно назвать транспортировку среды с более высокой температурой.

Также классификация проводится по типу применяемого материала при изготовлении корпуса. В большинстве случае он представлен нержавеющей сталью, в некоторых пластиком. Для повышения степени герметизации устанавливаются прокладки из резины или силикона.

Краткий обзор производителей

Необходимо обратить внимание на популярные модели винтовых скважинных насосов бытового применения. В настоящее время много зависит от производителя и соответствия изделия его заявленным характеристикам

Крупные бренды имеют мировую известность, поэтому на них стоит обратить внимание в первую очередь.

Рассмотрим некоторые из моделей:

Большой популярностью пользуется изделие «Водолей» серии БЦПЭ. Оно практично в использовании, обладает высокой производительностью и удачной компактностью. Его можно устанавливать в скважины с диаметром до 110 мм.

Еще одной моделью отечественного . Он способен работать в колодце и скважине. Отличается стойкостью от негативного воздействия коррозии, высокой прочностью деталей. Предусмотрена защита от перегрузок, что значительно увеличивает срок эксплуатации. Заводом изготовителем предусматривается сервисное обслуживание работниками компании, что является значительным преимуществом при выборе подходящего бренда и модели.

Положительные отзывы заслужили погружные винтовые насосы «Беламос» белорусского производства. Их преимуществом является демократическая стоимость и высокое качество, надежность конструкции. Это превосходный бюджетный вариант, который будет безотказно эксплуатироваться продолжительное время.

Не отстают и зарубежные производители, одним из удачных примеров являются насосы «Unipump». Их стоимость на порядок выше, однако это соответствует высокой надежности и превосходной практичности в работе.

«Grundfos» Еще один зарубежный представитель, отличающийся высокой стоимостью и удачным качеством. Имеет большой ассортимент моделей, способных работать на различной глубине с разной производительностью. Представлены экземпляры с диаметром более 75 мм, которые могут поднимать воду из 55-метровой глубины.

Таких примеров можно приводить большое количество. Все они имеют одинаковое назначение, однако отличаются своими конструктивными особенностями и техническими характеристиками.

Применение винтовых насосов

Винтовые насосы широко используются в различных отраслях пищевой промышленности. С их помощью перекачивают:

• В молочной отрасли – йогурт, сливки, сметану, ряженку, кефир, молоко, закваски, ферменты, фруктовые наполнители, мороженое, десерты, сырную массу, творог, масло и другое.
• Переработка рыбы и мяса – фарш, в том числе мясокостный, наполнители, колбасную смесь, сурими, яичные продукты, масло, животные жиры и прочее.
• Выпечка хлеба и хлебобулочных изделий – тропическое и подсолнечное масло, столовый или мягкий маргарин, кондитерские жиры, бисквитные смеси, заменители молочного жира, сиропы, крем, шоколад, топинги, наполнители, тесто.
• Изготовление вина, пива и напитков – мезгу, сусло, послеспиртовую барду, соковые концентраты и тому подобное.
• Производство сахара – зеленую и кормовую патоку, влажный жом на сушку, мелассу, известковое молоко на сатурацию.
• Переработка фруктов и овощей – горячая кабачковая икра и другие вязкие массы.
• Масложировое производство – масло подсолнечное, меланж, жидкие яичные белки и желтки, томатная паста, кетчуп, горчица, майонез.

Это далеко не полный список. Притом, кроме подачи, можно купить пищевой винтовой насос и для того, чтобы он работал в качестве дозатора – красителей, энзимов, протеинов, ароматизаторов (переработка мяса), томатной пасты и масла для консервации баклажанов и кабачков, тиражного ликера в потоке. Этот агрегат применяется в тех случаях, когда надо бережно подавать вино на розлив. В Европе его приспособили к вакуум-выпарным установкам и центрифугам, для обеспечения подачи полуфабриката без пульсаций, ровным потоком. В результате на выходе улучшаются органолептические характеристики конечного продукта.

Винтовые насосы для пищевой промышленности – это очень популярные агрегаты. С их помощью решаются такие задачи, которые не под силу устройствам других типов. Например, по сравнению с импеллерными, у них больше давление на выходе и они лучше перекачивают рабочую среду повышенной вязкости. Хотя у импеллерных более высокая степень всасывания. Винтовые насосы всегда будут широко востребованными, не только в производстве продуктов питания, но и в других отраслях.

Виды шнековых конструкций

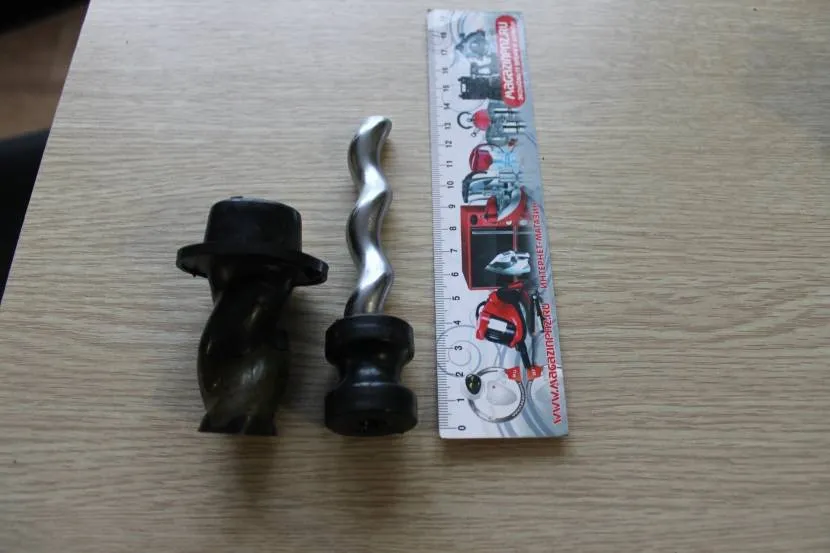

Главным рабочим органом шнекового оборудования является винтовая пара, состоящая из неподвижного статора и подвижного ротора. Схема устройства и форма рабочего вала механизма определяют название и возможности приборов.

Конструкция шнекового погружного насоса.

Шнековые насосы представляют собой винтовую конструкцию с внутренним зацеплением. Мобильный однозаходный ротор («архимедов винт») выполняет планетарное движение в спиральном статоре. Находясь в постоянном зацеплении, обойма и винт образуют между собой несколько автономных полостей.

При вращении подвижной части пазухи со стороны всасывания увеличиваются в объеме, при этом создается разрежение, вследствие чего происходит заполнение полостей транспортируемой жидкостью. Дальнейшее движение ротора вызывает перемещение ресурса в сторону напорной магистрали.

Винтовые эксцентриковые насосы являются агрегатами объемного действия. Емкостью, способствующей перемещению ресурса, выступает сам кожух механизма. Принцип работы заключается в перекачивании жидкости за счет поступательного движения эксцентрикового вала. При его вращении между статором и ротором создаются полости разрежения.

В результате образовавшегося вакуума происходит забор жидкости из скважины с последующей подачей в напорный трубопровод. Рабочий вал приводится в движение электрическим двигателем, охлаждаемым потоком транспортируемой жидкости.

Преимущества и недостатки техники

Винтовой насос для скважины называется центробежным, зарекомендовал себя как наиболее эффективный вид специальной техники, предназначенной для водоснабжения загородных домов. Такая конструкция широко используется в производственных целях для перемещения жидких нефтяных продуктов и других агрессивных сред.

Анализируя принцип работы шнекового насоса можно смело указать на плюсы:

• простота конструкции и ее обслуживания;
• хорошая производительность;
• нет шумности при его работе;
• способен перекачивать различные жидкости;
• может работать в агрессивной среде.

Его функциональность мало зависит от попадания мелких фракций, он способен перекачивать грязную жидкость и вязкие вещества. Это делает его лидером при использовании в загрязненных скважинах либо колодцах. Винтовой погружной насос отличается своей компактностью. Это дает возможность их совмещать с конструктивными особенностями скважин. Среднестатистический корпус аппарата бытового назначения имеет диаметр до 15 см.

При таких малых габаритах – конструкция обладает большой производительностью, которая зависит от быстроты вращения винта. Чем больше данная скорость, тем выше количество перекачанной жидкости за отрезок времени.

Недостатки:

• невозможность работы на холостых оборотах;
• рабочий режим не поддается регулировке;
• такая техника стоит достаточно дорого.

Это насосное оборудование является популярным в бытовой сфере, особенно в скважинах на песке. Хорошо применяется при чистке скважины или колодца, способно выкачать любую загрязненную воду. Не нуждается в частой ревизии и промывке, может безотказно использоваться продолжительное время.

Устройство и принцип работы

В зависимости от режима действия самовсасывающий насос может быть вихревым и центробежным. В обоих случаях крыльчатка является ключевым звеном, только она имеет другую конструкцию и установлена ​​в корпусе другой формы. Это меняет принцип работы.

Центрифуга

Самовсасывающие центробежные насосы имеют интересную конструкцию рабочей камеры в форме улитки. Рабочие колеса закреплены в центре корпуса. Колесо может быть одно, поэтому насос называется одноступенчатым, может быть несколько – многоступенчатой ​​конструкции. Одноступенчатые всегда работают с одинаковой мощностью, многоступенчатые могут менять мощность в зависимости от условий, соответственно они дешевле (меньшее энергопотребление).

Самовсасывающий центробежный насос

Основным рабочим элементом в этой конструкции является колесо с лопастями. Лопасти изогнуты в направлении, противоположном движению колеса. При движении они будто толкают воду, прижимая ее к стенкам ящика. Это явление называется центробежной силой, а область между лопастями и стенкой называется «диффузором». Затем крыльчатка перемещается, создавая зону повышенного давления на периферии и подталкивая воду к выпускному отверстию.

Схема потока воды в центробежном насосе

При этом в центре рабочего колеса образуется зона низкого давления. Вода всасывается из подающей (всасывающей) трубы. На изображении выше поступающая вода обозначена желтыми стрелками. Кроме того, он толкается крыльчаткой к стенкам и за счет центробежной силы поднимается вверх. Этот процесс постоянен и бесконечен и повторяется до тех пор, пока дерево не повернется.

Есть недостаток, связанный с принципом работы центробежных насосов: крыльчатка не может создавать центробежную силу из воздуха, поэтому корпус перед работой заполняется водой. Поскольку насосы часто работают в прерывистом режиме, чтобы вода не вытекла из корпуса в неподвижном состоянии, на всасывающей трубе устанавливается обратный клапан. Таковы характеристики работы самовсасывающих центробежных насосов. Если обратный клапан (который должен быть обязательным) на подающем трубопроводе находится внизу, весь трубопровод должен быть заполнен, а это займет более литра.

Имя	Власть	Давление	Максимальная глубина всасывания	Представление	Материал корпуса	Присоединительные размеры	Цена
Калибр НБТ-380	380 Вт	25 м	9 мес	28 л / мин	чугун	1 дюйм	32 доллара США
Metabo P 3300 G	900 Вт	45 кв.м	8 мес	55 л / мин	чугун (приводной вал из нержавеющей стали)	1 дюйм	87$
ЗУБР ЗНС-600	600 Вт	35 кв.м	8 мес	50 л / мин	пластик	1 дюйм	71$
Elitech HC 400V	400 Вт	35 кв.м	8 мес	40 л / мин	чугун	25 мм	42 доллара США
ПАТРИОТ QB70	750 Вт	65 кв.м	8 мес	60 л / мин	пластик	1 дюйм	58 долларов США
Джилекс Джамбо 70/50 H 3700	1100 Вт	50 м	9 м (встроенный эжектор)	70 л / мин	чугун	1 дюйм	122$
БЕЛАМОС XI 13	1200 Вт	50 м	8 мес	65 л / мин	нержавеющая сталь	1 дюйм	125 долларов США
БЕЛАМОС ХА 06	600 Вт	33 кв.м	8 мес	47 л / мин	чугун	1 дюйм	75 долларов США

Вихрь

Самовсасывающий вихревой насос отличается конструкцией корпуса и крыльчатки. Рабочее колесо представляет собой диск с короткими радиальными дефлекторами, расположенными по краям. Она называется крыльчаткой.

Конструкция вихревого насоса

Корпус выполнен таким образом, что он достаточно плотно закрывает «плоскую» часть крыльчатки, а в области перегородок имеется значительный боковой зазор. Когда крыльчатка вращается, вода уносится от мостов. За счет действия центробежной силы он прижимается к стенкам, но через определенное расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Следовательно, в промежутках он также закручивается в вихри. Получается двойной вихревой поток, который и дал название оборудованию.

Вихревые насосы в силу особенностей своей работы могут создавать давление в 3-7 раз выше центробежных (при том же размере колеса и скорости вращения). Они идеальны, когда требуются низкие скорости потока и высокое давление. Еще одно преимущество: они могут перекачивать смесь воды и воздуха, иногда даже создают вакуум, если заполнены только воздухом. Это упрощает начало работы: нет необходимости наполнять камеру водой или ее небольшим количеством. Недостаток вихревых насосов – низкий КПД. Не может быть больше 45-50%.

Имя	Власть	Напор (высота подъема)	Представление	Глубина всасывания	Материал корпуса	Цена
ЛЕОНЕ XKSm 60-1	370 Вт	40 кв.м	40 л / мин	9 мес	чугун	24 доллара США
ЛЕОНЕ XKSm 80-1	750 Вт	70 кв.м	60 л / мин	9 мес	чугун	89 долл. США
AKO QB 60	370 Вт	30 м	28 л / мин	8 мес	чугун	47 долларов США
AKO QB 70	550 Вт	45 кв.м	40 л / мин	8 мес	чугун	68 долларов США
Pedrollo PKm 60	370 Вт	40 кв.м	40 л / мин	8 мес	чугун	77 долларов США
Pedrollo PK 65	500 Вт	55 кв.м	50 л / мин	8 мес	чугун	124 доллара США

Обзор популярных моделей

Судя по отзывам, самыми покупаемыми в нашей стране являются российские погружные насосы винтового типа Акваробот и Unipump ECO VINT, украинский Водолей и белорусский Беламос.

Итак:

Насос винтовой погружной Водолей может использоваться для подачи воды из открытых водоемов, колодцев и скважин с внутренним диаметром обсадной трубы более 100 мм. А также для прочистки скважин и колодцев, откачки загрязненной воды из затопленных подвалов и емкостей, полива и орошения. В подземном источнике он крепится с помощью входящего в комплект синтетического троса. Отличается простотой монтажа, эксплуатации и ремонта.

Погружной насос Водолей НВП

Unipump ECO VINT – эти насосы собирают в России и Китае. Они обеспечивают приличный напор, но обладают не слишком высокой производительностью, которой вряд ли хватит для обеспечения водой большого хозяйства. Однако для дачного участка или небольшого загородного дома его вполне хватает. К его достоинствам можно отнести компактные размеры и отсутствие вибрации при работе.

Фото насоса из серии ECO VINT

Среди множества моделей насосов известного белорусского производителя к винтовым относятся агрегаты серии Беламос SP (см. Скважинный насос Беламос: обзор модели). Они относятся к высоконапорным устройствам, предназначенным для работы в скважинах и шахтных колодцах. Также инструкция позволяет использовать их в резервуарах и открытых водоемах. Главные их преимущества – это надежный корпус из нержавеющей стали и наличие встроенной термозащиты, отключающей устройство при критическом перегреве двигателя.

Винтовой скважинный насос Беламос SP 70/6

Коротко о главном

Винтовое насосное оборудование перекачивает воду за счет движения специального рабочего элемента винта. Такое устройство позволяет без повреждения перекачивать не только воду, но и более вязкие среды, в том числе с включением песка, ила и глины. Насос состоит из электрооборудования с мотором, гидравлической части, водозаборного цилиндра, крышки с проушинами и патрубком.

Вода, попадая через отверстия, поступает на винт, который в ходе вращения поднимает ее и подает в выходной патрубок. Применяется шнековый насос в быту для подачи воды в дом или баню, заполнения или опустошения бассейна и прочих резервуаров, полива растений, дренажа затоплений, а также прокачки и прочистки скважины. Главные его плюсы:

• Низкая базовая цена.
• Большая производительность.
• Простая конструкция.
• Возможность перекачки воды с илом и песком.
• Наибольшая глубина забора – 8,5 м.
• Приемлемые эксплуатационные параметры.

Недостатки связаны с высокой стоимостью качественных моделей, быстрым перегоранием при работе в холостую и отсутствии регулировки объема забора воды. Насосы разделяются на 3 типа – шнековые, штанговые и вакуумные. У каждого из них есть свои плюсы, минусы и специфика применения. Долговечность и безаварийность работы обеспечивают специальные условия эксплуатации и соблюдение особых правил при установке.

Оценок 0

Поверхностные насосы для скважин на воду

Второй тип насосов для скважины – поверхностные. Они располагаются около устья скважины (в кессоне) или в помещении частного дома. Всасывание воды производится через погружной шланг (рукав, трубу), помещенный в водоносный слой скважины.

В большинстве своем поверхностные насосы являются агрегатами центробежного типа. Электродвигатели охлаждаются вентилятором, встроенным в кожух. Габариты насосов таковы, что разместить несколько последующих камер нагнетания невозможно – поэтому насосы имеют ограничение по глубине всаса до 10 метров.

Ручные поверхностные насосы

Ручной насос – простейший представитель семейства. С помощью рычага ручного привода придается поступательное движение поршню в рабочей камере, оборудованной системой клапанов. Попеременное открытие клапанов обеспечивает подачу воды на выходе из колонки насоса.

Описанный агрегат является раритетом, применяется очень редко – при временном отсутствии электричества.

Поверхностные самовсасывающие центробежные насосы

Самовсасывающие насосы оборудуются обратным клапаном на выходе, рабочая камера должна быть постоянно заполнена водой. Работа устройства основана на центробежном принципе. Аппарат имеет простейшее управление, без автоматики защиты.

Насосы этого типа создают напор до 10 метров, предназначены для заполнения емкостей, полива и прочее. Недостатком является ручное управление, высокий уровень шума, отсутствие блокировок и защитной автоматики.

Поверхностные насосные станции для воды

Насосная станция – оптимизированный самовсасывающий насос. Она оборудована на базе гидроаккумулятора, имеет встроенный обратный клапан. Станция оборудована системой контроля давления в системе в целом. По показаниям датчика насос включается (при падении давления ниже заданного) и выключается (при достижении заданного давления).

Станции являются основным видом поверхностного оборудования для скважин, создают давление до 10 – 12 метров. Недостатком в работе является повышенный уровень шума, поэтому станцию выгодно размещать в кессоне.

Эжекторные и инжекторные насосные станции

Насосы этого типа являются особыми конфигурациями насосной станции. Они оборудованы трубами малого диаметра, проложенными внешним способом (эжектором) или внутренним (инжектором).

Вода в байпасах малого диаметра движется с большей скоростью, на выходе из эжектора (инжектора) придает ускорение основному потоку воды.

Плюсы и минусы

Шнековый насос для скважины отличается следующим рядом преимуществ:

• Достаточно высокая производительность – до 70%.
• Минимальная базовая цена – намного дешевле центробежных аналогов.
• Простота устройства, задающая несложную эксплуатацию, надежность, долговечность и при необходимости быстрый и доступный ремонт.

Основные рабочие элементы винтового насоса легко купить и при необходимости заменить Источник burnavody35.ru

• Возможность перекачивать воду с частицами песка, ила и глины без урона внутренним рабочим элементам. Это позволяет устанавливать насосы данного типа в скважины на песке, в водозаборе которых часто возникают донные отложения, и где насосы других типов быстро ломаются.
• Максимальная глубина забора воды – 8,5 м.
• Хорошие эксплуатационные характеристики – отсутствие шума и пульсации, небольшие габариты.

Недостатки проявляются в следующем:

1. Высокая стоимость на качественно изготовленные модели известных производителей. Объясняется это прежде всего сложностью технологии производства.
2. Перегорание при работе вхолостую, то есть когда рабочая часть окажется вне воды.
3. Отсутствие регулировки объема водозабора.

Винтовой насос обладает небольшим диаметром, но немалой мощностью Источник tssp.kz

Область применения

Можно сказать, что винтовой насос для скважины благодаря способности откачивать грязную воду,  лидер по количеству сфер, в которых находит применение при ведении бытового хозяйства. Винтовой скважинный насос приобретают для:

• обустройства водного снабжения коттеджей, дач с водоподачей из колодцев и скважин;
• заполнения искусственных прудов, бассейнов, резервуаров для отопления и капельного полива;
• орошения огородов, садов и любых зон с растениями на приусадебном участке;
• проведения дренажа в случае затопления подвалов, погребов и цокольных помещений в доме;
• прокачки скважин после проведения буровых работ, некоторые профессионально занимающиеся бурением фирмы специально закупают для этих целей шнековые насосы;
• очистки скважин и колодцев от илистых отложений.

Читайте в отдельной статье о выборе дренажного насоса для грязной воды.

Рис. 10 Параметры винтовых насосов серии Unipump Eco Vint

Итоги

Насосы отличаются строением, особенностями работы и предназначением. Если нужно подобрать технику для забора из артезианской скважины, и её глубина более 30 м, специалисты рекомендуют ставить центробежный девайс. Однако если в воде есть песок, лучше отказаться от этого вида оборудования – поломки и ремонт будут частыми.

Если планируете брать воду для полива овощей и фруктовых деревьев, и не планируете копать глубокий колодец, лучше остановиться на шнековом приспособлении. Стоит недорого, состоит из малого количества деталей и неприхотлив к взвесям. Отличный вариант для дач, куда приезжают на лето.
