Водонасосная станция для частного дома: советы по выбору

Зачем нужна насосная станция для дома?

Собственно это достаточно насущный вопрос для владельцев частных домов, и действительно, для чего требуется насосная станция на участке? Если объяснять поверхностно, то насосная станция предназначена для обеспечения доставки воды от источника, до точки забора. Т.е. она попросту повышает давление в системе, обеспечивая его нормальный уровень.

Используется насосная станция совместно с мощностью основного насоса, независимо от того какое исполнение он имеет, поверхностное или глубинное. Актуально применение насосных станций на достаточно больших участках, либо в том случае, если источник воды находится за пределами участка на достаточно большом расстоянии.

Критерии выбора

Чтобы выбрать насосную станцию из большого ассортимента моделей, представленных на рынке, следует руководствоваться конкретными параметрами:

• глубиной забора;
• объемом гидроаккумулятора;
• техническими параметрами – мощностью установки, ее напором и производительностью;
• используемыми материалами;
• надежностью автоматических систем контроля;
• способом установки.

Тип устройства

Глубина погружения является важной характеристикой, определяющей тип насосной станции. Поверхностные насосы отличаются простой конструкцией и легкостью управления

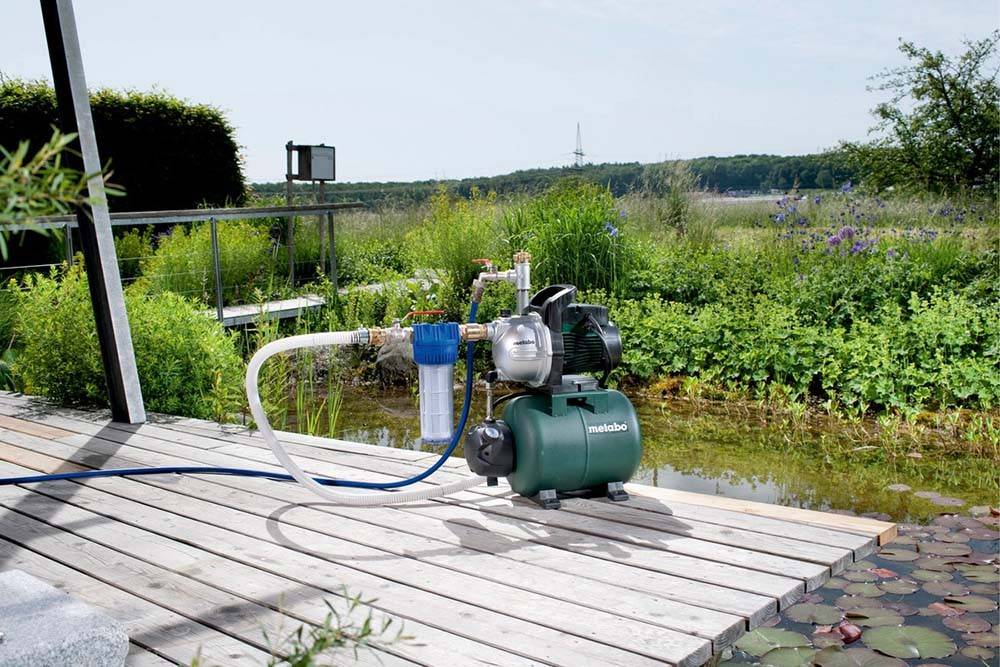

Шланг, присоединенный к насосу, опускается в водоем или скважину. Подобная система применима при глубине забора воды, не превышающей 9 м

Поверхностные насосы отличаются простой конструкцией и легкостью управления. Шланг, присоединенный к насосу, опускается в водоем или скважину. Подобная система применима при глубине забора воды, не превышающей 9 м.

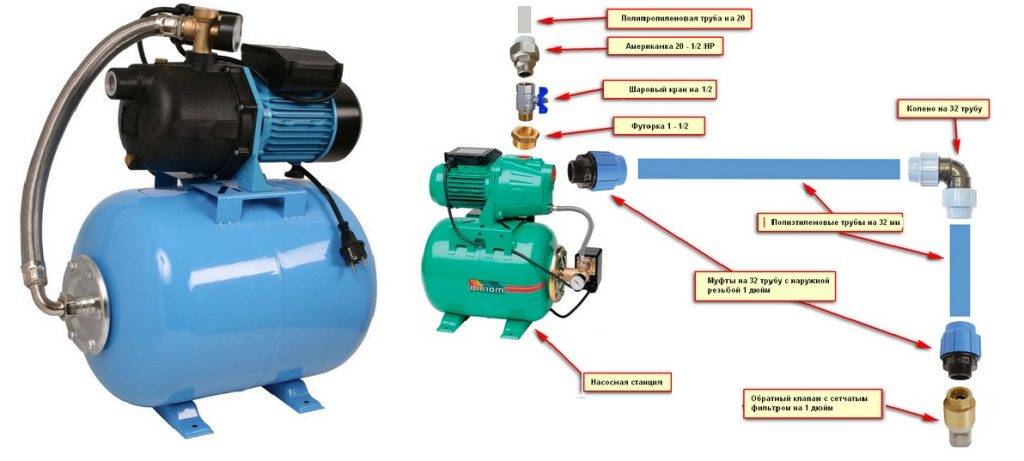

Подключения поверхностной насосной станции Джамбо

Погружные насосы, благодаря водонепроницаемому корпусу, используются для более глубоких источников – свыше 10 м. Несмотря на определенную дороговизну, они имеют преимущества в экономичности и надежности.

Скважинный (погружной) насос Водолей БЦПЭУ 0,5

Колодезные насосы устойчивы к примесям, но обладают небольшой мощностью и устанавливаются в неглубоких источниках.

К скважинным относят погружные центробежные насосы. Существуют глубинные насосы с высокой производительностью и способностью доставать воду с глубин более 50 м, однако они очень чувствительны к загрязнениям.

Внутреннее устройство скважинного насоса

Объем гидробака

Функция гидроаккумулятора заключается не просто в накоплении воды, но и в плавном изменении давления в трубопроводе. Эта функция осуществляется с помощью реле давления. Гидроаккумулятор представляет собой накопительную емкость, состоящую из двух герметичных отсеков:

• в первом находится воздух, который играет роль амортизатора;
• во второй поступает вода.

Функция гидроаккумулятора насосной станции

Отсеки разделяет эластичная прочная мембрана. Чем больше воды нагнетается в гидроаккумулятор, тем выше давление сжатого воздуха и напор в трубах.

Гидробаки обычно производят из стали с коррозийным покрытием или нержавейки. Второй вариант дороже, но и долговечнее. Объем гидроаккумулятора рассчитывают в зависимости от количества пользователей, исходя из примерной нормы 24 л на одного человека.

Насосы и эжекторы

В комплектных станциях применяются насосные установки со следующими видами насосов:

• центробежными (одноступенчатыми – одно рабочее колесо, многоступенчатыми – несколько рабочих колес);
• вихревыми.

Наиболее известен и распространен центробежный вид, относящийся к типу динамических насосов, имеющих постоянное соединение входа жидкости с выходом. Вход перекачиваемой жидкости расположен на оси агрегата, выход – на максимальном удалении от оси. Внутри рабочей камеры располагается рабочее колесо из двух параллельных дисков с центральным отверстием, между которыми вдоль окружности под постоянным углом к радиусам расположены  лопатки. Вращаясь, они придают частицам жидкости вращательное движение, вызывающее воздействие центробежной силы (отсюда и название!), отбрасывающей жидкость к периферии рабочей камеры, где находится выходной патрубок. Вблизи оси образуется область разрежения, характеризующаяся низким давлением, обеспечивающим постоянное всасывание жидкости.

Напорно-расходная характеристика центробежного насоса H=f(Q) существенно нелинейна (напор быстро падает) в области больших расходов Q. Этого недостатка лишены центробежные многоступенчатые агрегаты, отличающиеся повышенной мощностью, большими максимальными расходами, малошумностью, позволяющей устанавливать оснащенные  ими станции непосредственно внутри дома.

Линейка популярных станций Aquario с одноступенчатыми центробежными насосами, насчитывающая около трех десятков  модификаций, имеет диапазон мощностей агрегатов от 550 Вт до 1150 Вт, диапазон максимальных расходов Q_max от 40 л/мин до 80 л/мин, диапазон максимальных напоров H_max от 38 м до 54 м.

Станция Aquario с одноступенчатым центробежным насосом.

Вихревой насос также относится к динамическому типу, но жидкость через него протекает по рабочему каналу, имеющему форму кольца, охватывающего периферию рабочего колеса, напоминающего зубчатую шестерню. Отличительной особенностью такого механизма является близкое расположение входного и выходного патрубков, однако чтобы пройти от первого ко второму, жидкость протекает вдоль всей длины кольцевого канала, закручиваясь множеством вихрей (отсюда и название). Напорно-расходная характеристика вихревого насоса H=f(Q) строго линейна во всем диапазоне изменений расхода Q.

Любые вихревые насосы очень чувствительны к песку в воде, максимальный размер твердых частиц не должен превышать 0,1 мм (центробежные агрегаты некритичны к частицам до 1 мм). Производители не рекомендуют устанавливать их на источники воды  с песком: песочные скважины, заиленные колодцы. Данные механизмы весьма просты в эксплуатации и ремонте, легко разбираются/собираются домашними умельцами, отличаются невысокой стоимостью.

Линейка станций Aquario с вихревыми насосами, насчитывающая девять модификаций, имеет диапазон мощностей агрегатов от 430 Вт до 760 Вт, диапазон максимальных расходов Q_max от 35 л/мин до 40 л/мин, диапазон максимальных напоров H_max от 35 м до  55 м.

Станция Aquario с вихревым насосом.

Назначение и функции станций водоснабжения

Монтаж насосных установок и станций призван обеспечить необходимый объем подачи воды в зависимости от нужд потребителя. Насосные станции предназначены для гарантированного обеспечения запаса воды, используемой для хозяйственных нужд в независимости от перепада электроэнергии в сети или глубины ее залегания. Обычные насосы способны обеспечить подачу воды с недостаточным напором, при достаточно высоком уровне воды в источнике и наличии электроэнергии в сети. Благодаря своему устройству, станции способны компенсировать все эти недостатки следующими достоинствами:

1. Возможность выполнения автономной системы, обеспечивающей необходимый потребителю объем воды даже при отсутствии электроэнергии для привода насосов за счет наличия накопительной емкости.
2. Установка систем очистки воды от механических и биологических примесей, что позволяет получить воду более высокого качества по сравнению с жидкостью, протекающей по общим коммуникациям. Это качество, в свою очередь позволяет использовать воду не только для полива и хозяйственных нужд, но и для приготовления пищи.
3. Возможность регулировки напора в зависимости от выполняемой операции.
4. Контроль над уровнем необходимого запаса жидкости при минимальном расходе энергии, достигается установкой электронного управляющего блока.

Повысительные станции на основе поверхностного насоса

Их устройство следующее:

• Насос;
• Рыле, благодаря которому в насоснойстанции сохраняется стабильный уровень давления, которое должно быть примерно от 1,5 до 2,8 Бар;
• Манометр, по которому можно ориентироваться на стабильность уровня давления;
• Соединительные элементы;
• Мембранный бак. Внутри такого бака располагается мембрана, в которой находится вода. На задней поверхности мембранного бака предусмотрен нипель, который, по аналогии с машинным нипелем, подкачивается насосом. Вода из мембраны сжимает поступающий в бак воздух, вследствие чего возникает перепад давления. Мембраны для гидробака могут быть изготовлены из бутиловой резины, этилен-пропиленовой резины и из бутадиен-нитрильного каучука. Все эти виды резины экологичны и могут применяться, если вода будет использоваться в питьевых целях. Самая долговечная — это мембрана из бутиловой резины, а самая универсальная — мембрана из бутадиен-нитрильного каучука. Объем самого бака тоже весьма важен, поскольку от объема бака зависит частота включения силовой установки, а значит и срок службы всей станции.

Насосные станции на базе поверхностного насоса можно дифференцировать по материалу помпы: из пластика, из чугуна или из нержавеющей стали. Станция с помпой из пластика создаст меньше всего шума, к тому же пластик довольно недорогой материал. Использование чугуна также поможет избежать раздражающе громкого шума и обеспечит безопасность при высокой силе напора воды, например, как в эжекторной станции

Однако, в этом случае следует обратить внимание на наличие внутреннего покрытия, предотвращающего коррозию. Нержавеющая сталь — самый «шумный» из всех материалов, однако самый безвредный. Обращайте на это внимание, если хотите выбрать лучшую станцию для своего дома

В целом, такие насосные станции очень удобны, надежны и потому весьма популярны. Однако, максимальная глубина, с которой станция может закачать воду, составляет 8 метров. Поэтому, если владельцу дома предстоит закачивать воду с большей глубины, ему следует остановить свой выбор на станции для частного дома на основе эжекторного или погружного насоса.

Строение и принцип действия

По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

Устройство самовсасываюшего центробежного насоса

Схема движения воды в центробежном насосе

Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками.  Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.

С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан.

Название	Мощность	Напор	Максимальная глубина всасывания	Производительность	Материал корпуса	Подсоединительные размеры	Цена
Калибр НБЦ-380	380 Вт	25 м	9 м	28 л/мин	чугун	1 дюйм	32$
Metabo P 3300 G	900 Вт	45 м	8 м	55 л/мин	чугун (приводной вал из нержавеющей стали)	1 дюйм	87$
ЗУБР ЗНС-600	600 Вт	35 м	8 м	50 л/мин	пластик	1 дюйм	71$
Elitech НС 400В	400Вт	35 м	8 м	40 л/мин	чугун	25 мм	42$
PATRIOT QB70	750 Вт	65 м	8 м	60 л/мин	пластик	1 дюйм	58$
Джилекс Джамбо 70/50 Ч 3700	1100 Вт	50 м	9 м (втроенный эжектор)	70 л/мин	чугун	1 дюйм	122$
БЕЛАМОС XI 13	1200 Вт	50 м	8 м	65 л/мин	нержавеющая сталь	1 дюйм	125$
БЕЛАМОС XA 06	600 Вт	33 м	8 м	47 л/мин	чугун	1 дюйм	75$

Вихревые

Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.

Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом.

Название	Мощность	Напор (высота подъема)	Производительность	Глубина всасывания	Материал корпуса	Цена
LEO XKSm 60-1	370 Вт	40 м	40 л/мин	9 м	чугун	24$
LEO XKSm 80-1	750 Вт	70 м	60 л/мин	9 м	чугун	89$
AKO QB 60	370 Вт	30 м	28 л/мин	8 м	чугун	47$
AKO QB 70	550 Вт	45 м	40 л/мин	8 м	чугун	68 $
Pedrollo РКm 60	370 Вт	40 м	40 л/мин	8 м	чугун	77$
Pedrollo РК 65	500 Вт	55 м	50 л/мин	8 м	чугун	124$

Способ установки

Одним из главных положительных качеств НС является простота монтажа. Все бытовые агрегаты отличаются этой характеристикой. Но в продаже можно встретить не только простые поверхностные насосы, но и глубинные. Последние монтировать достаточно тяжело, но они могут доставать воду с большого расстояния.

Собрать насосную станцию самостоятельно

Глубинный погружной насос считается профессиональным оборудованием. Для дачи или частного дома можно взять обычный бытовой прибор, который сможет надежно обеспечить здание водой и будет подавать ее без перебоев.

Для удобства и бесперебойной подачи воды — большой выбор насосных станций

Что вы думаете по этому поводу?

, нам важно Ваше мнение

Топ производителей

• Marina APM 100/25. Устройство от Итальянского производителя с прочным чугунным корпусом, который позволяет размещать её на глубине до 25 метров. Её стоимость на рынке сегодня составляет около 14 тысяч рублей.
• НС GARDENA 4000/5 CLASSIC. Небольшая станция, которая замечательно подходит для решения любых бытовых задач. Небольшая мощность позволяет значительно экономить на электричестве, при этом её производительность составляет более 3000 литров в час. Цены на данную модель начинаются от 9 тысяч рублей.
• GrundfosJP 2 PT. Ещё один прибор производства Италии. Максимальная глубина работы составляет 8 метров, а производительность около 3 кубических метров. При этом радует цена, на рынке данная модель стоит не более 8 тысяч рублей.
• AL-KO HWA 1300 F. Немного особенная станция с высокой мощностью и производительностью. Конструкция позволяет выкачивать воду с глубины вплоть до 50 метров. При этом стоимость составляет всего около 7 тысяч рублей.
• Karcher BP 4 Home&Garden. Достаточно известный немецкий производитель, который и в этой области отличился высоким качеством и надёжностью. Стоимость оборудования из серии легендарного производителя начинается от 11 тысяч рублей.
• АКВАРОБОТ М. Отличный вариант для небольших дачных участков. При мощности до 250 ватт их стоимость не превышает 4 тысячи рублей.
• Вихрь ACB-800/24. Станция с небольшой глубиной всасывания, которая составляет около 10 метров. Отлично переносит повышенные температуры, что однозначно является только плюсом. Стоимость аппарата составляет примерно 4.5 тысячи рублей.
• BELAMOS XK 08ALL. Достаточно не дорогой вариант, который отлично подходит для поддержания нужного давления в системе на небольшом участке. Производительность устройства составляет не более 6 литров в минуту. Стоит отметить, что стоимость при этом не превышает 5 тысяч рублей.
• WiloJet HWJ 203. Мини станция, которую классифицируют как резервуар открытого типа. При весьма скромной мощность в 750 ватт способно всасывать воду на глубине до 45 метров. Стоимость системы составляет около 14 тысяч рублей. Зачастую эту модель применяют в достаточно сложных условиях.

Дополнительное оборудование

Помимо электронасоса, гидроаккумулятора и управляющей автоматики в комплект любой насосной станции в обязательном порядке входят:

• соединительная арматура, в том числе гибкая подводка, соединяющая насос с гидроаккумулятором;
• манометр, измеряющий давление жидкости в системе и облегчающий контроль за работой насоса,
• обратный клапан, предотвращающий опорожнение подводящей магистрали при выключении насоса;
• фильтры, препятствующие попаданию в насос механических примесей;
• автоматы защитного отключения насоса.

Фильтры

Центробежные насосы характеризуются повышенной требовательностью к чистоте перекачиваемой жидкости.

Очень важно, чтобы в проходящей через насос воде не было абразивных частиц (ил, песок и т.д.), а также длинноволокнистых включений с линейными размерами более 2 мм (водоросли, травинки, щепки). Предельно допустимым количеством механических примесей считается 100 г/м3

Защитить насос от выхода из строя и отдельные его узлы от преждевременного износа в результате перекачивания воды, содержащей инородные включения, поможет сетчатый фильтр грубой очистки

Предельно допустимым количеством механических примесей считается 100 г/м3. Защитить насос от выхода из строя и отдельные его узлы от преждевременного износа в результате перекачивания воды, содержащей инородные включения, поможет сетчатый фильтр грубой очистки.

Он монтируется на конце водозаборной трубы и отсекает крупный мусор, плавающий в толще воды или на ее поверхности.

После станции ставятся картриджные фильтры тонкой очистки, доочищающие воду, которая направляется к потребителю. Впрочем, к насосной станции они уже никакого отношения не имеют.

Обратный клапан

Чтобы насос был в состоянии в любой момент начать качать воду, необходимо, чтобы подводящая магистраль всегда была заполнена.

Именно поэтому система водозабора насосных станций оборудуется обратным клапаном, устанавливаемым сразу после сетчатого фильтра грубой очистки.

Наличие обратного клапана избавит вас от необходимости каждый раз долго ждать, пока вода поднимется в насос из скважины, и, что более важно, убережет насос от работы в режиме «сухого» пуска, чреватого выходом оборудования из строя

Защитная автоматика

Наши электросети не могут похвастаться стабильностью, и напряжение зачастую «гуляет» в довольно широком диапазоне. Обезопасить дорогостоящее оборудование от скачков напряжения поможет автомат защитного отключения.

Если в комплект вашей станции этот компонент не входит, его можно (и нужно!) докупить отдельно. Не лишним будет и автомат защитного отключения при перегреве насоса.

Система защиты от «сухого» хода – еще один элемент, который необходим для продления срока службы насосной станции. Особенно важна она в тех случаях, когда производительность скважины непостоянна.

Размещенный в скважине датчик подаст сигнал на выключение насоса, как только уровень воды упадет ниже минимального предела. Это позволит предотвратить перегрев и выход насоса из строя вследствие перекачивания воздуха.

Правила монтажа

Установка насосной станции в колодце

Схема подключения насосной станции в частном доме (обвязка) зависит от месторасположения установки, а также от уровня промерзания земли.

Выбор места для установки устройства

Первое, что потребуется сделать – определиться с местом расположения насосной станции. Это может быть:

• внутридомовое помещение (подвал, подпол);
• кессон – утепленный и гидроизолированный приямок, расположенный ниже уровня промерзания грунта;
• полка в колодце.

При выборе стоит руководствоваться техническими показателями — предельной глубиной всасывания насоса. В скважинах возможно лишь обустройство кессона, поскольку станция может поднимать воду только с глубины 9 метров. Замаскированный приямок потребуется и на даче – при наружном обустройстве аппарат могут попросту украсть. Можно смонтировать его и на полочке в дачном колодце, но для безопасности потребуется крышка из стали, запираемая на надежный замок.

Схема подключения

Для бесперебойного функционирования станции потребуется обеспечить непрерывную подачу воды из источника. При пользовании системной водоснабжения круглый год понадобится побеспокоиться о защите от промерзания. Для этого выкапывается прямой ров от колодца либо кессона до фундаментного основания дома, в который затем будут проложены трубы.

Закапывать трубные отрезки нужно ниже глубины, на которую промерзает грунт

При формировании траншеи понадобится принять во внимание наклон в сторону водозабора, чтобы на период консервации сливалась лишняя вода из трубопровода

В ситуации с близким расположением подпочвенных источников, трубы устанавливают выше их критического уровня. Магистраль необходимо утеплить либо воспользоваться греющим кабелем.

Электрический двигатель насоса обладает большой мощностью, поэтому для всей установки лучше выделить отдельную линию электроснабжения, сделать заземление, а также поставить стабилизатор напряжения.

Обвязка насосной станции в частном доме выполняется в таком порядке:

1. Монтируют водозаборный узел. Для этого подсоединяют путем подключения к внешней стороне трубы из полипропилена фильтра из металлической сетки и обратного клапана. Последний необходим для стабильного заполнения трубопровода водой. Его фиксация осуществляется посредством муфты с наружной резьбой.
2. Проводят установку гидравлического аккумулятора и блока управления. Подсоединять их лучше всего посредством пятивыводного штуцера, монтируемого в напорный трубопровод в удобном месте. Также на него устанавливают манометр и реле давления, а к боковому вводу штуцера подключают гидравлический аккумулятор.
3. Подсоединяют потребители к насосной установке, вначале – раздающий коллектор.
4. Перед пуском заполняют водой рабочую часть системы. Для этого нужно выкрутить заглушку из заливного отверстия, расположенного в верхней части насоса, либо использовать специальную воронку. Потом заглушку устанавливают на место.
5. Подключают к электропитанию для плавного пуска и проверяют давление и автоматику. Поначалу вода будет идти с воздухом — удаются воздушные пробки, образовавшиеся при заливке насосной станции. Ровная струя без пузырьков – показатель того, что система перешла в рабочий режим, можно ей пользоваться.

После запуска станции из выходного отверстия напорного трубопровода либо открытого водопроводного крана на протяжении двух-трех минут должна пойти вода. Если этого не произошло, установку отключают и в систему доливают воду, а затем производят повторный запуск. Когда пуск оборудования удачно выполнен, нужно его «обкатать», а потом отрегулировать настройки реле давления и гидравлического блока.

При монтаже поверхностных деталей устройства принимают во внимание, что все дополнительные приборы лучше всего устанавливать с применением обратных клапанов либо шаровых кранов с американкой. Это необходимо для легкого съема устройства при замене или ремонтных работах, при этом не потребуется сливать воду из трубопровода

Заключение

Представленный рейтинг лучших насосных станций не является исчерпывающим. Здесь можно увидеть модели, отличающиеся по характеристикам и дополнительному функционалу. Выбирать подходящий тип оборудования следует исходя из потребностей владельцев частного дома. При наличии одноэтажной дачи достаточно будет использовать агрегаты с небольшим резервуаром и средней мощностью. Если же во владении находится большой земельный участок, требующий полива, и есть необходимость обеспечения водой жилого здания на семью, то следует подбирать мощные модели с высокой производительностью и объемным баком.
