Выбираем водоотводные лотки Стандартпарк

Как устроена водоотводная система?

Водоотводная система – это система сбора и отвода дождевых, талых и грунтовых вод в специально предназначенное место. Водоотводы делятся на такие типы:

• поверхностные – те, по которым собирается дождевая и талая вода, и позже транспортируется в ливневую канализацию;
• глубинные – предназначены для сбора и отвода грунтовых вод.

Водоотводные лотки – это часть поверхностной системы дренажа. Кроме них, используются дождеприемники и пескоуловители. Как правило, водосток отводит воду в ливневую канализацию, обычную канализацию или водоем, но некоторые предприимчивые дачники направляют собранную воду к грядкам. Это практичное решение, но оно будет оправдано, если в мощные ливни – это большая редкость в регионе, иначе сильным потоком воды можно вымыть грунт и нанести вред растениям.

Лотки производятся из разных материалов. Обычно используют пластик, бетон и металл. Желательно, чтобы сверху лоток был прикрыт решеткой, которая защищает систему от крупного мусора, а, следовательно, от засора. Лоток может иметь П- или U-образную форму

При выборе водоотводного лотка, прежде всего, внимание обращают на материал его изготовления, потому именно с этой характеристики и начнем

Компоненты системы поверхностного отвода воды

Для приусадебных участков, отличающихся большой площадью одних лотков для отвода необходимого количества вод, может быть недостаточно. На большой территории лучше разместить несколько компонентов, предназначенных для слива в канализацию грунтовых, талых и дождевых вод. К ним относятся:

что в себя включает водосточная система, перечень элементов: дождевики, пескоуловитель, решетки для лотков,

1. Пескоуловители
2. Дождеприемники
3. Водоотводные лотки
4. Дренажные решетки
5. Решетки для дождеприемника

Второй компонент предназначен для сбора воды с кровли участка. Он применяется как для ливневого, так и точного водоотведения. Лотки, как вы уже поняли, отвечают за транспортировку воды в канализацию.

Дренажные решетки при этом обеспечивают защиту процесса от попадания не нужного мусора. Решетки для дождеприемника защищают указанный элемент от попадания камней и прочих габаритных компонентов.

Рейтинг качественных водоотводных лотков

Продукция считается базовым элементом системы водоотвода. Основное предназначение – транспортировка сточных вод к точке сброса. При изготовлении используется прочный пластик. Параметры изделия – 130*100*1000 мм. Подходит для установки на участках с небольшой нагрузкой и минимальной интенсивностью передвижения. Вертикальные и продольные ребра обеспечивают отменную жесткость конструкции, а также не дают возможности смещаться лотку при установке. Решетка чугунная, удерживает мусор и предотвращает его попадание в канал. Места монтажа:

• парковые зоны;
• пешеходные участки;
• велодорожки;
• коттеджные участки;
• вокруг стадионов и футбольных полей.

Прежде чем приступать к монтажу конструкции, необходимо определить тип местности и объем водосбора. Это нужно для точного расчета пропускной способности системы. Специалисты отмечают простоту установки. Элементы легко и просто стыкуются по прямой в одну линию. Можно использовать компоненты одной высоты или формировать каскады. В дождеприемнике необходимости нет. Линия с обеих сторон закрывается заглушками. Для монтажа решеток к лоткам используют защелки. Дополнительные крепежи не применяются.

Средняя цена – 1370 рублей.

Лоток водоотводный S`Park 3 пластиковый DN100H100 с решеткой щелевой чугунной кл. А15 (комплект)
Достоинства:

• недорогое приобретение;
• устойчивость к температурным перепадам;
• функциональность;
• не боится агрессивных химических сред;
• простота монтажа;
• небольшой вес;
• прочность используемых материалов.

class=’s-article__points-list’>

Недостатки:

Лоток водоотводный пластиковый PolyMax Basic DN100 H80 стандартный борт

Лоток с усиленными насадками изготовлен из высокопрочного пластика. Параметры – 1000*156*95 мм. Вес – 1,02 кг. Выдерживает значительные нагрузки. Приобретается для отвода стоков с дачного участка, где предполагается только пешеходная нагрузка или наезд легкового автомобиля. Благодаря усиленным насадкам решетки прочно опираются на стенки лотка, что позитивно сказывается на его износостойкости. Для герметичной стыковки элементов между собой специалисты советуют использовать герметик Standartpark.

Лоток водоотводный пластиковый PolyMax Basic DN100 H80 стандартный борт
Достоинства:

• высокая морозостойкость;
• повышенный рабочий ресурс;
• качество используемого материала;
• наличие усиленных насадок;
• долгий срок службы;
• функциональность;
• практичность.

class=’s-article__points-list’>

Недостатки:

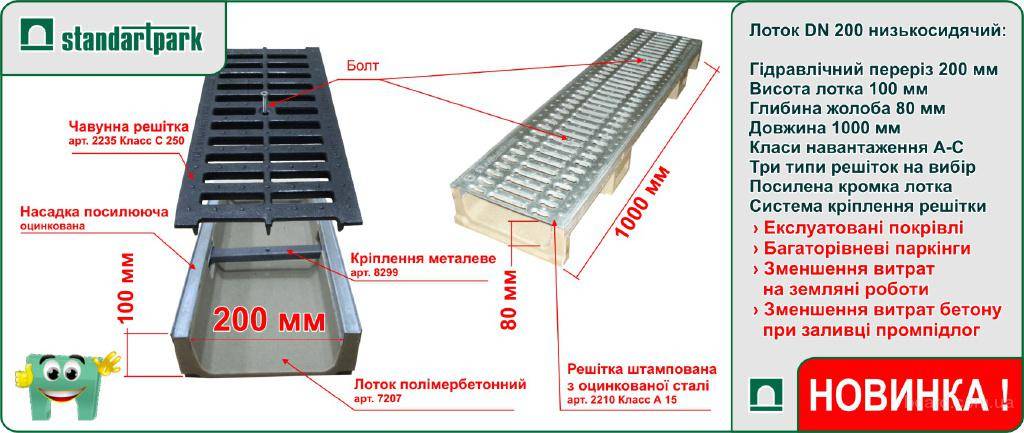

Лоток водоотводный пластиковый PolyMax Basic DN200 H80

Новинка на рынке дренажных систем. Пользуется повышенным спросом благодаря увеличенной рабочей ширине (200 мм) и незначительной высоте – 80 мм. Длина конструкции – 1000 мм. Изготовлена из пластика. Идеальный вариант для монтажа водоотводной системы на участках, где глубина заложения ограничена. Пропускная способность отменная. Для склеивания элементов желательно использовать клей – герметик MS-35 Polymer.

Реализаторы просят за товар 1065 рублей.

Лоток водоотводный пластиковый PolyMax Basic DN200 H80
Достоинства:

• небольшая высота;
• идеальная пропускная способность;

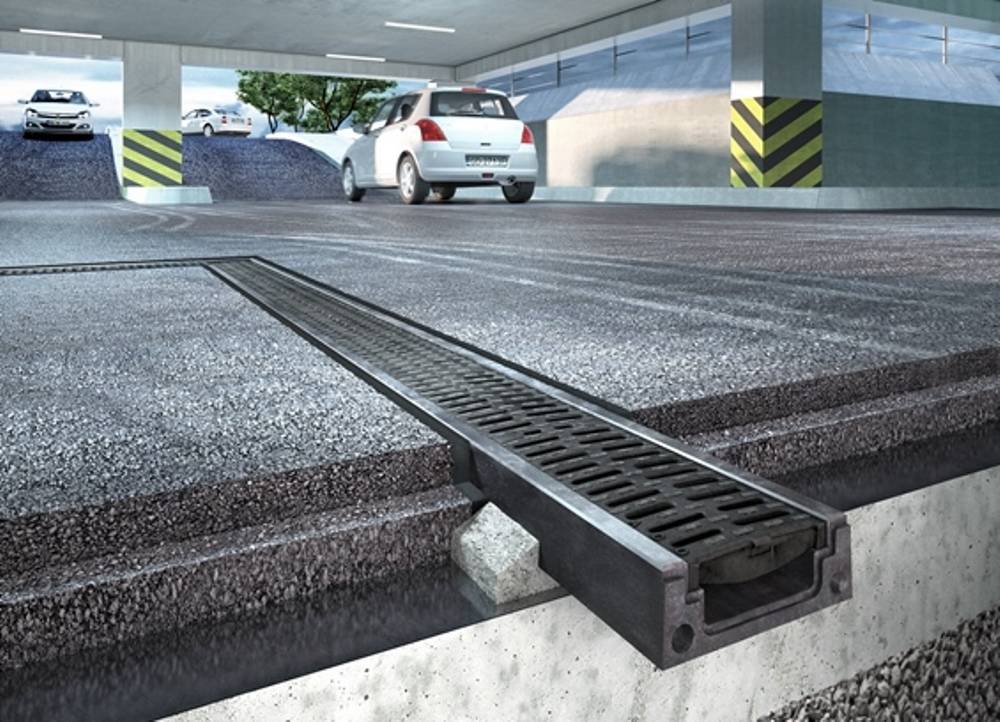

• подходит для монтажа в многоуровневых паркингах или подземных стоянках;
• выходы на 160, 110 и 50 мм;
• варианты стыковки с лотками 55 и 80 мм;
• соотношение цены и качества;
• положительные отзывы.

class=’s-article__points-list’>

Недостатки:

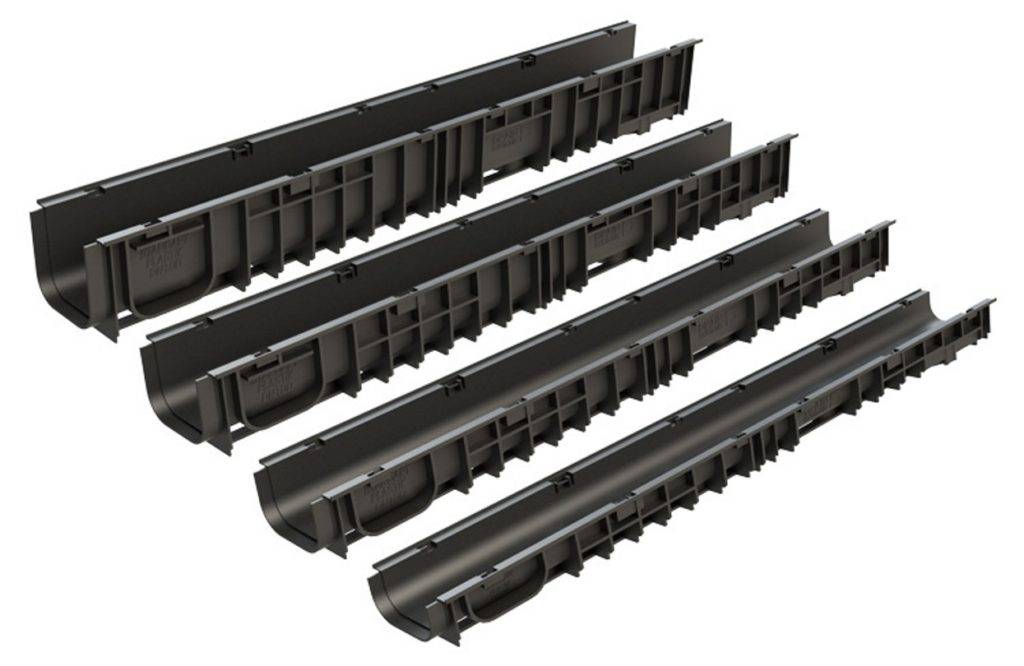

Пластиковые водоотводные лотки

Пластиковые лотки производятся из полипропилена и полиэтилена низкого давления. В частном строительстве они приобрели наибольшую популярность. Изделия отличаются по ширине (7-30 см). Для повышения прочностных свойств могут использоваться ребра жесткости. Такие усиленные желоба отлично подходят для обустройства территорий около гаражей, парковок и автосервисов.

Плюсы:

• цена. Пластиковые лотки стоят дешевле всех аналогов;
• небольшой вес, который обеспечивает простоту транспортировки и монтажа;
• устойчивость к заиливанию, так как поверхность лотка абсолютно гладкая;
• устойчивость к низким и высоким температурам, от -40 до +900С;
• относительно высокая устойчивость к агрессивным веществам, которые могут попадать в сток

Минусы:

Для обустройства территории загородного дома такие изделия подойдут отлично, но если речь идет о дороге или территории промышленного назначения, то лучше взять материал понадежнее. Альтернативное решение – усиление пластикового лотка цинковой накладкой. В противном случае при сильном паводке такой желоб может быть деформирован или даже сдвинут с места.

Пластиковый лоток необходимо защищать решеткой, иначе ливневая канализация может забиться стекающим с территории мусором. Решетка должна быть легкой, но в то же время прочной. Идеально подойдут изделия из оцинкованной или нержавеющей стали. Прочность решетки выбирают в зависимости от того, где монтируется водосток, так как около загородного дома и автосервиса нагрузки будут разные.

Правила монтажа

Независимо от материала изготовления желоба укладывают по одинаковой схеме:

Подготавливают траншею под монтаж ливневки. Её сразу делают с уклоном в сторону приемника. При этом глубину и ширину канала увеличивают на 15-20 см из расчета дальнейшего укрепления желобов. Дно траншеи хорошенько трамбуют и засыпают песком слоем 10 см. Его слегка увлажняют и также уплотняют. На песчаную подушку наливают бетонный раствор. Он будет служить основанием для лотков. Для большей прочности заливку можно армировать. Как только бетон высохнет, можно приступать к укладке желобов. Их тщательно стыкуют между собой. В полимерных лотках используют уплотнители. Для бетонных каналов применяют битумную или акриловую мастики. Как только лотки уложены, можно монтировать по их краям снаружи специальную сетку и заливать желоба со стороны грунта бетонной смесью. Она будет работать как ограничивающий фактор при возможном пучении грунта. В последнюю очередь производят установку защитных решеток

При этом важно следить, чтобы они располагались несколько ниже площадки, с которой будет отводиться дождевая вода. Укладку лотков лучше проводить по контрольной нити

Так ровность канала будет идеальной

Укладку лотков лучше проводить по контрольной нити. Так ровность канала будет идеальной.

Как выбрать типоразмер и конструкцию лотка

При выборе типоразмера продукции определяющей характеристикой является необходимая пропускная способность лотка – объем жидкости, которую за определенное время система способна принять и обеспечить ее отведение в канализацию. Параметры, которые ее характеризуют – это площадь поперечного сечения и глубина. Их определяют на основании гидравлического расчета. На основании данных об интенсивности осадков в рассматриваемой климатической зоне с учетом площади участка сбора воды и типа дорожного покрытия на нем определяют поступающий в систему объем жидкости. При расчете требуемой ее емкости учитывают количество выпусков в ливневую канализацию, их размещение и поперечное сечение. Для автоматизации расчета удобно использовать онлайн-программу сайта http://hydrcalc.standartpark.ru.

В зависимости от рельефа участка, где проектируют дренажную систему, выбирают лотки с уклоном или с плоским дном. Первые рекомендуют для площадок, которые не имеют естественного уклона.

Пластик или бетон – что лучше

На практике, пластиковые водоотводные лотки значительно выигрывают перед своими бетонными аналогами: они дешевле, легче, просты в монтаже и долго служат. Более того, такие элементы проще герметично соединить между собой, что позволяет надежно отводить влагу. Правда, существует опасность, что пластик может со временем деформироваться, или поддаться влиянию низкой температуры воздуха – эти нюансы следует обязательно учитывать.

Главным преимуществом бетонных конструкций является их износоустойчивость. Независимо от погодных условий, такие лотки остаются в своем первозданном виде, не изменяя форму и не теряя качеств. Но следует помнить, что бетон – это материал, который «боится» ударов, поэтому следует быть с ним осторожным во время монтажных работ.

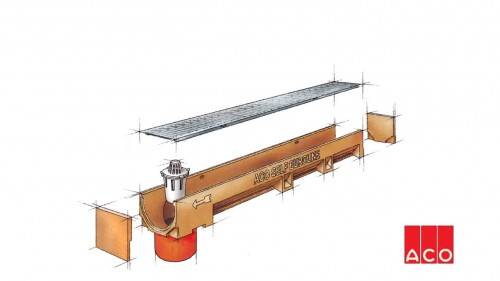

Составляющие элементы конструкции

Дренаж состоит из следующих основных элементов:

• дренажного колодца;
• водосборника;
• лотков;
• пескоуловителей;
• приямков;
• каналов;
• перфорированных труб.

Перенасыщенный водой грунт отдает часть влаги фундаменту. С наступлением холодов вода способствует ухудшению структуры материала, что приводит к образованию трещин. Это приводит к ослаблению несущих характеристик основания здания, его перекосу или полному разрушению. Поэтому за состоянием грунта нужно следить.

С целью отвода воды на участке обустраивают специальные устройства и ливневки. Нужно ли это делать, каждый определяет самостоятельно. Если на поверхности долго не высыхают лужи после дождя, то грунт глинистый или тяжелый. Могут в непосредственной близости к поверхности находиться грунтовые воды. Тогда систему необходимо делать в обязательном порядке.

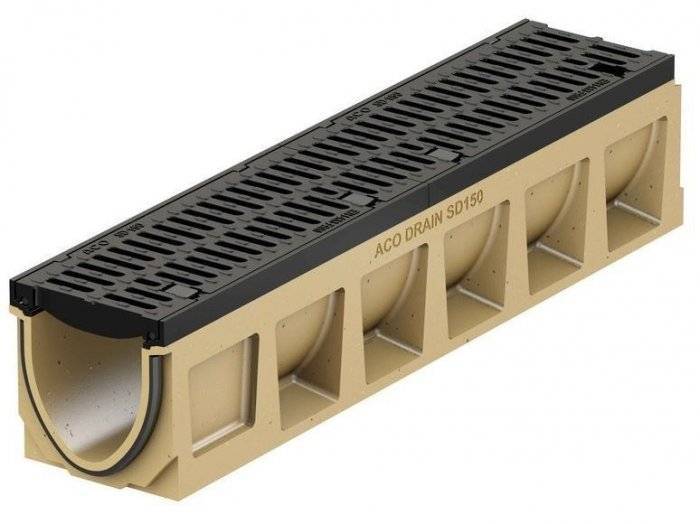

Бетонные и железобетонные лотки

Бетонные лотки широко применяются практически во всех сферах строительства, в т.ч. и в частном. Изделия производятся разного размера, они хорошо сочетаются с тротуарной плиткой.

Плюсы:

• высокая прочность, сравнимая с изделиями из чугуна;
• небольшая цена;
• долговечность;
• относительно несложный монтаж, даже несмотря на вес изделий;
• возможность использования при агрессивном составе стоков, правда, при покупке надо будет уточнить используемую марку бетона, так как отдельные из них могут буквально растворяться под действием некоторых веществ.

Минусы:

вес, что усложняет транспортировку; чувствительность к ударам, потому транспортировку выполняют предельно осторожно; необходимость использования специального оборудования для нарезки. Пропускная способность бетонных желобов средняя, так как материал имеет неидеально гладкую поверхность, и на ней постепенно могут оседать частицы грязи

Пропускная способность бетонных желобов средняя, так как материал имеет неидеально гладкую поверхность, и на ней постепенно могут оседать частицы грязи.

В широком ассортименте водоотводные лотки предлагает . В продаже есть изделия из бетона, композитобетона, полимербетона, пластика и стекловолокна, а также точечные водоотводы и водоотводы для фасадов и террас. Сотрудники компании помогут с выбором наиболее подходящих изделий.

Ассортимент лотков

Лотки классифицируются по материалу изготовления:

• фибробетонные. Отличаются бюджетной стоимостью и универсальностью;
• полимербетонные. Данная разновидность отличается долговечностью использования и жесткостью;
• пластиковые. Такие лотки отличаются совсем небольшим весом, что существенно облегчает их транспортировку и укладку. Для увеличения срока эксплуатации применяются металлические решетки.

По ширине гидравлического сечения, которая характеризует объем потока отводимой воды, лотки разделяются на группы от 10 см до полуметра и маркируются буквенным обозначением dn.

Установка ливневого водоотводного лотка

Для самостоятельного монтажа ливнево-дождевой канализации на приусадебном участке своего домика нужно следовать следующей инструкции:

установка первого водоотводного пластикового лотка на бетонное основание возле тротуарной плитки

• Прежде всего, необходимо в соответствие с проектом канализации выкопать несколько траншей, предназначенных для лотков.
• Ливневая канализация должна монтироваться с соблюдением определенного уклона.
• Как правило, он варьируется от одного метра до десяти миллиметров. Чтобы выкопать подходящие траншеи нужно подготовить почву.
• В частности, уплотнить нижний слой грунта. Для этого на дно выкладывается слой песка, служащий в качестве некого дренажа.
• Если вы планируете установить пластиковые лотки, нужно также позаботиться о наличии бетонного основания, ширина которого должна составлять около десяти сантиметров.
• Специалисты рекомендуют при помощи качественного бетона не только производить основание, но и подобным же образом укреплять стенки траншеи. Это позволит предотвратить деформацию пластика под давлением грунта, что возникает вследствие разницы температур. Затем в коробку из «бетона» кладется лоток.
• В целях обеспечения дополнительной защиты желательно желоб лотка оснастить закрытой решеткой. Она позволит предотвратить попадание в канализационную сеть лишнего мусора. Водоприемная решетка должна располагаться на 3-5 миллиметров ниже уровня грунта. Соединяются лотки между собой за счет определенных пазов.
• Чтобы не ошибиться со схемой установки, на качественных лотках производитель указывает направление, согласно которому должна транспортироваться вода.
• Для достижения полноценного результата, стыки изделий должны быть обработаны качественным герметиком. Это обеспечит лотки непроницаемостью. Относительно решеток, независимо от их типа предусматривается одинаковая установка.

правильное соединение полимербетонных лотков при помощи герметика

Заключительные советы

1. Начинать установку необходимо с подготовки бетонного основания и подключения канала с отводом к канализационной трубе. (Бетонное основание должно быть порядка 7-10 см)
2. Первую часть дождевого лотка нужно закрепить торцевой заглушкой используя герметик

Торцевая заглушка для дождевого лотка

закрепляем стенку ливневого лотка при помощи бетонной кладки

Несколько типов подключения пластиковых лотков

Подключение ливневого (дождевого) водоотводного лотка через пескоуловитель

Первый способ рекомендуется использовать, если на вашей территории имеется песок. Пескоуловитель решит данную проблему без каких либо проблем, и чистить его нужно крайне редко.

Установка лотка через канал с отводом и корзинкой для сбора муссора

Второй способ подключения самый простой и сразу напрямую подключается к канализационной трубе. Фильтром в таком случае служит лишь небольшая корзинка от мусора — чистить которую придется почаще, но и доступность к ней в разы больше и легче.

Как сделать систему водоотвода незаметной?

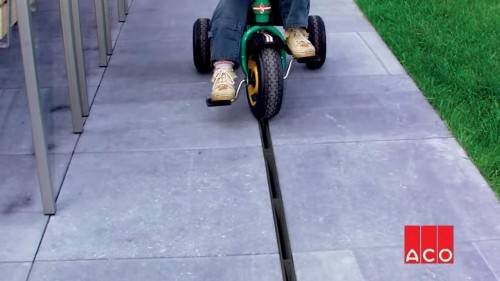

Щелевые решетки между тротуарной плиткой — идеальное решение для загородного дома

Щелевые решетки новое решение для водосточной системы

В данном случае можно использовать щелевые решетки. Но тротуарную плитку придется укладывать под углом по направлению к решетке, чтоб вода нормально стекала вглубь. Сама же плитка ложится поверх лотка на уровне или чуть выше щелевой решетки.

Источник

Металлический водоотводный лоток

Из металла получаются самые прочные изделия. Несмотря на это неоспоримое преимущество, такие желоба на данный момент используются крайне редко. Главная причина – подверженность коррозии. Конечно же, производители наносят защитный слой, но не всегда он спасает от появления ржавчины, так как изделие будет в постоянном контакте с водой. Кроме того, металл – это дорого, да и все у таких желобов будет приличным, что значительно усложнит самостоятельный монтаж.

Металлические лотки могут быть следующих видов:

• чугунные. Применяются крайне редко, так как отличаются высоким весом. Зато они практически не имеют аналогов по прочности. В частном строительстве такие изделия не применяют, но их можно увидеть на военных базах и прочих военных объектах;
• стальные лотки (нержавеющие и оцинкованные) немного уступают по прочности чугунным, но при выборе правильного размера и грамотной установке такие желоба служат не хуже. С другой стороны, они намного легче чугунных, а значит, проще в установке. Изделия применяются для обустройства парковых зон и дорог, где передвигаются легковые авто.

При выборе важно обращать внимание на толщину металла, а также на толщину защитного слоя, от чего напрямую зависит прочность и долговечность

Как выбрать подходящую дренажную систему

Критерии выбора у всех разные. Многое зависит от назначения конструкции. Если предстоит осушать участок, необходимо обустроить дренажные каналы. Для отвода с крыш осадков необходимо установить ливневку. Система для уличной установки и в квартиру разнится, хотя в одном и в другом случает желательно приобрести трубы из пластика. Они долговечные, не боятся агрессивных сред, легко монтируются, стоят недорого.

Где купить комплектующие? Можно посетить специализированную торговую точку, ознакомиться с представленным ассортиментом, получить консультацию у профессионального менеджера по продажам, изучить новинки, определить, что сколько стоит, прикинуть общие затраты на монтаж системы. Какой фирмы приобрести товар, зависит от личных предпочтений. Тут рекомендации не всегда уместны.

Можно заказать набор онлайн в интернет – магазине. Главное – определиться с функцией и производителем, а также проверить поставщика на порядочность. Нельзя зариться на бюджетные товары. Высококачественными они быть не могут. Желательно отдавать предпочтение продукции известных производителей, которые на рынке не один десяток лет, и не запятнали свою репутацию некачественным товаром.

Виды ливневых водоотводных лотков

Сегодня вышеуказанные дренажные системы условно разделают на:

1. пластиковые;
2. металлические;
3. железобетонные;
4. композитные;

Пластиковые:

пластиковые водоотводные лотки

Первый вариант является самым распространенным, что обусловлено его стоимостью. Пластиковые лотки самые доступные и отличаются простотой в установке, что связано с их небольшим весом. К достоинствам также следует отнести хорошую устойчивость к пагубному воздействию факторов окружающей среды. Вместе с тем, они обладают гораздо меньшей прочностью, чем бетонные аналоги. Такие изделия быстрее деформируются, могут сдвигаться с места. Нередко пластиковые лотки разрушаются во время поводков или под влиянием механических нагрузок.

Металлические:

металлические водоотводные лотки

Лотки для дождевых вод производят также из металла. К ним предъявляются более жесткие требования относительно толщины и защищенности от коррозии. Пользуются популярностью изделия, выполненные из чугуна. Они достаточно прочны, но слишком тяжелые. Следовательно, для их монтажа приходится применять специальную технику. Самостоятельно их установить в отличие от предыдущего варианта очень сложно.

Бетонные:

Бетонные водоотводные лотки

Бетонные или железобетонные лотки обладают хорошей устойчивостью к агрессивным сточным водам. При этом они относительно дешевые, сравнительно со стальными и чугунными вариантами. Они привлекают хорошей проходимостью и продолжительным эксплуатационным сроком. Как и предыдущее решение, бетонные лотки обладают большим весом. Следовательно, для их транспортировки и монтажа нужно руководствоваться определенной техникой. К их преимуществам нужно отнести способность выдерживать большие механические нагрузки.

Полимербетонные:

Полимербетонные водоотводные лотки

Последний вариант лоток изготавливается из полимербетона. Для изготовления этого материала используется прочный пластик, песок и прочие добавочные соединения. Такие товары, как правило, дороже вышеуказанных аналогов, что связано с использованием более дорогостоящего сырья. Они прочные и изностойкие.

Что учитывать при выборе пластиковых лотков

Для правильного выбора подходящего для конкретного места водоотвода следует учесть следующие факторы:

• Максимальную весовую нагрузку, которую будет испытывать система. В расчет берется наличие транспорта, тяжелой техники, пешеходов. Так, для промышленных зон, речных портов, аэродромов преимущество отдается бетонным изделиям. Пластик же используется в местах с меньшими нагрузками;
• Предполагаемое количество осадков или стоков. По этому параметру определяется пропускная способность лотков (их внутреннее сечение). Для этого необходимо к среднемесячной норме осадков добавить еще 25 %.

Как влияет на выбор лотка материал изготовления

В настоящее время промышленные предприятия предлагают дренажные лотки из нескольких видов материала. Они значительно отличаются по характеристикам и стоимости. Пластиковые изделия отличаются невысокой стоимостью и хорошими эксплуатационными характеристиками, имеют малый вес, а потому удобны в монтаже и транспортировке. Они устойчивы к погодным воздействиям, выдерживают без ухудшения механической прочности морозы до 40 градусов. Обладая гладкой поверхностью, пластиковые лотки не затрудняют движение жидкости, на них не оседают загрязнения, поэтому имеющийся в воде песок выносится в пескосборники. Пластиковые системы водоотвода наиболее подходящие для участков, где не возникает высоких нагрузок на дорожное покрытие. Их можно устанавливать в парковых зонах, на придомовых площадках и т.п.

Для площадок с большими нагрузками на покрытие нужны более прочные лотки, которые изготавливают из бетона или полимербетона. Бетонные изделия обходятся дешевле, но имеют шероховатую поверхность и не обладают высокой морозостойкостью. К тому же они имеют большой вес, что увеличивает расходы на транспортировку и усложняет монтаж. Указанных недостатков лишены полимербетонные водоотводы, но они довольно дорогостоящие.

Правила установки лотков

Водоотведение является сложным процессом, требующим соблюдения некоторых правил:

• конструкция лотка выбирается в зависимости от области его применения. Например, пластиковый лоток не подойдет для установки в промзоне, а бетонные изделия неразумно монтировать на даче. Такой же подход следует использовать и при выборе решеток;
• в процессе монтажа лотка необходимо обеспечить уклон в 1 см на каждый погонный метр водовода;
• решетки должны быть надежно зафиксированы на желобах во избежание их смещения и засорения каналов;
• подстилающая песчаная или гравийная подушка строго обязательна. Ее наличие сглаживает эффект пучинистости грунта;
• поверхность решетки лотка должна находиться ниже твердой поверхности на 3-5 мм.

Схема установки водоотводных лотков с пескоуловителями

Порядок монтажа пластиковых лотков

Грамотная установка пластиковых водоотводных лотков выполняется в несколько этапов:

1. Подготавливаются траншеи необходимых размеров с учетом уклона.
2. Грунт в траншеях уплотняется, после чего в траншеи засыпается слой песка или щебня.
3. Изготавливается бетонное основание, покрывающее дно и стенки траншей.
4. Лотки устанавливаются в траншеи и стыкуются между собой посредством имеющихся в них пазов. Каждый последующий лоток сверху вниз вставляется в предыдущий лоток. Для соединения каналов под углом в одном из них вырезается обозначенный стыковочный узел, а на открытое место устанавливается заглушка.
5. Все стыки между лотками заделываются герметиком.
6. Сверху каналов устанавливаются защитные решетки.

Монтаж пластиковых водоотводных лотков со стальной решеткой

Смонтированная по всем правилам, такая система надежно защитит любой участок от затопления.

Особенности и преимущества пластиковых лотков

Пластиковые водоотводные лотки с решеткой обладают следующими преимуществами:

• простота транспортировки, разгрузки и монтажа благодаря небольшому весу;
• пластик легко обрабатывается, режется до нужных размеров и подгоняется по месту;
• благодаря гладким стенкам обеспечивается высокая пропускная способность лотков. На их стенках не откладываются грязевые и жировые отложения;
• стойкость к большинству химических веществ;
• пластик не подвержен воздействию коррозии, поэтому он долговечнее изделий из металла. Срок службы лотков из пластика составляет более 50 лет;
• огромный сортамент пластиковых желобов дает возможность подобрать нужные габариты лотков для любого типа водоотвода;
• лотки из пластика герметично соединяются между собой, имеют технологические отверстия для стыковки с канализационными трубами;
• пластик является абсолютно водонепроницаемым материалом, поэтому вся влага по каналам уходит в канализацию.
