Правила установки внешнего и внутреннего жёлоба
Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:
- Внешний жёлоб устанавливается с уклоном в 1%.
- Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.
Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.
Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода
Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.
Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте
Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку
Сам процесс происходит в несколько этапов:
- На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
- Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
- Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.
Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.
- Подвести торцы брусков в середину внутреннего жёлоба, зажать их.
Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.
- Уложить жёлоб с карнизного свеса в направлении сверху вниз.
- Закрепить, используя металлические скобы.
Способы крепления желобов
Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.
Способы крепления кронштейнов:
- Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
- Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.
Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.
- Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.
Частые ошибки при монтаже
При отсутствии опыта чаще всего допускаются такие ошибки:
- Несоблюдение уклона желобов. Рекомендуемый показатель составляет от 3 до 5 мм на 1 погонный метр. При большем показателе вода просто не будет попадать туда, при меньшем – образуются участки застоя воды, мусора, придется проводить внеплановую чистку стока. Чтобы исправить такой недочет, приходится ломать часть крыши.
- Экономия на количестве кронштейнов. Следствие – чрезмерно гибкая конструкция становится менее устойчивой к ветровым нагрузкам, высокий риск повреждения, поломки. Для слива из пластика крепеж проводится с шагом 50 см, из железа и другого металла – через каждые 60 см.
- Муфты неправильно соединены. Следствие – на таких участках случаются протечки. Не стоит пренебрегать использованием уплотнителей из резины и нужно проходить стыки герметиком. Рекомендуется делать двойной крепеж кронштейнов (с двух сторон).
Технология крепления к крыше
Подразумевает установку желобов на кронштейны:
- к стропилам;
- на лобовую доску;
- к краю кровельного материала;
- с использованием дополнительных кронштейнов.
Разберем, в каких случаях целесообразно применять разные типы монтажа.
К стропилам
Фиксация водостока к стропилам проводится, когда перекрытие обрешетки кровельным материалом уже выполнено, но допускается и до укладки профлиста, шифера и разного мягкого настила.
Элемент крепежа – кронштейны с длинной ножкой, согнутой под прямым углом.
При застеленной кровле придется оторвать или открутить последний ряд, если это шифер, металлочерепица, чтобы закрепить водоотвод к последнему ряду обрешетки, стропильным ногам. При использовании мягкой черепицы, ондулина достаточно просто приподнять последний ряд, чтобы закрутить кронштейн.
Этот способ применяется в случае, если сечение деревянных стропил от 180*50 мм.
При крепеже кровельный материал должен покрывать водосточные желоба.
На лобовую доску
Лобовая доска монтируется по торцам стропил. Ширина может отличаться.
Крепеж выполняется длинными кронштейнами или крюками из направляющего металлопрофиля и кронштейна.
Выпускаются и специальные длинные планки с пазом. Планку саморезами прикручивают к доске, в пазы входят кронштейны.
К краю кровельного покрытия
Таким способом система водостока проходит вдоль карнизного выступа крыши. Используется, когда для настила был выбран жесткий материал типа профнастила.
Для крепежа кронштейнов (пластиковых или металлических) потребуются специальные струбцины.
Бывают случаи, когда без отверстий в крыше не обойтись. Тогда рекомендуется под металлические зажимы (если они имеются) положить прокладки из резины. Так вероятность повредить крышу будет меньше.
При помощи дополнительного кронштейна
Выполняется монтаж, когда настил кровли завершен. Минимизируется риск повреждения материала. Также дополнительные кронштейны потребуются, если основные кронштейны для крепежа желобов оказались короткими.
Берется длинный кронштейн и просто отгибается до нужной длины, фиксируется саморезом к деревянной обрешетке.
Важно соблюдать нужное расстояние от центра держателя до края свеса. Рекомендуемый показатель – 30–40 мм
Так вода с крыши будет попадать в центр желоба. В противном случае выйдет перелив воды через края.
Слив с крыши для воды – устройство водоотвода со скатных крыш
Крыши на домах старой постройки имеют простую двускатную
конструкцию кровли. Но, современные дома оснащены более сложными стропильными
системами. Скатов больше, они примыкают друг к другу под разными углами. Это
требует правильного устройства слива воды с крыши.
Поэтому рассмотрим пошагово каждый из элементов.
1. Слив воды с крыши
Этот момент важен, потому что вода может попасть внутрь дома, еще не доходя до водостока. Можно выделить три зоны повышенного риска на кровле, в результате которых течет крыша дома (и способы, как устранить течь на крыше).
Место стыка двух скатов с образованием внутреннего угла. Если частный дом имеет крышу, такую как на фото, то необходим монтаж ендовы или разжелобка на кровле.
Выделяют два вида ендовы:
Одинарный нахлест (нижняя ендова).
Нюанс. На выбор нахлеста влияет материал кровли и угол наклона ската крыши. При высокой высоте волны кровельного материала (шифер, металлочерепица) и при угле наклона ската больше 30° применяется одинарный нахлест. Если материал плоский (битумная черепица) и угол меньше – двойной нахлест.
Двойной нахлест (нижняя и верхняя ендова).
Нюанс. Конструкция нижней ендовы очень проста, поэтому ее
обычно делают своими руками. Это просто согнутый пополам лист металла. Но, для
того, чтобы она выполняла свои функции нужно знать, как правильно установить
нижнюю ендову. Грамотный монтаж заключается в следующем: ендова нижняя крепится
с помощью кляймеров (использование саморезов не допускается).
2. Место (узел) примыкания кровли к стене
В данном случае используется специальная планка примыкания
для кровли. Монтаж планки выполняется в угол между домом и кровлей.
Специфика выбора планки для примыкания
На фото приведены три разновидности планки.
Но только планка «в» обеспечит герметичность стыка, за счет
небольшой кромки, которая заводится в запил на стене. Планка «а» не имеет
завальцовки вообще. У планки «б» нижняя завальцовка наружная. Это то место, с
которого планка начнет ржаветь.
Нюанс. Для герметичного соединения в кирпиче нужно сделать
запил и завести туда один край планки. Второй свободно ложится на кровле.
3. Отвес крыши
По правилам монтажа водосточной системы, кровельный материал
должен заканчиваться в середине желоба. Тогда, вода из него не будет попадать
на стены дома.
Однако, такое возможно не всегда. Это может быть связано с
особенностями кровельного материала (например, длина металлочерепицы всегда
кратна 350 мм, а обычной кратна 1 шт.) или с просчетом во время проектирования
стропильной системы. В этом случае монтируют дополнительную карнизную планку.
Вторая составляющая системы слива воды с крыши – водосточная
система.
Ознакомимся с ее основными элементами и посмотрим, как
сделать водосточную систему самостоятельно.
4. Составляющие элементы водосточной системы
Прежде чем приступить к изготовлению отлива, нужно разобраться, какие элементы (комплектующие) нужны:
желоб. Служит для приема воды со скатов. Его диаметр зависит от площади ската;

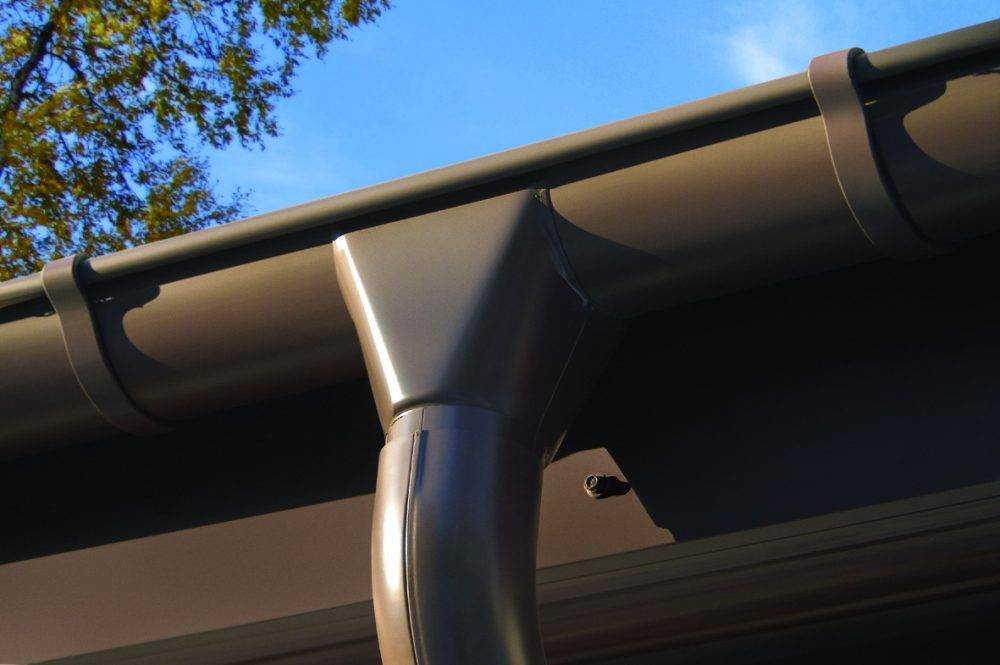

воронка или ливнеприемник. Соединяет желоб и трубу;
труба. Отводит воду в дренажную систему или подальше от фундамента;
углы и повороты. Позволяют обойти дом, выступающие элементы или установить трубу на нужном расстоянии от стены;
заглушки. Используются в тех местах, где не предусмотрена воронка.
Совет. Заглушки устанавливаются в наиболее высоком месте.
крепежи. Для желоба и трубы.
Наглядно элементы водосточной системы приведены на схеме.
Материалы
Поскольку отлив имеет конкретное назначение, он должны удовлетворять следующим требованиям:
- Иметь повышенную прочность,
- Иметь способность сопротивляться нагрузкам не деформируясь,
- Быть не подверженным коррозии.
На прилавках современного рынка представлены готовые отливы из пластиков и металлов.
Пластиковые системы изготавливаются из атмосферостойкого пластика – пластизола, полиэстера, ПВХ, др. Достоинства пластиковых отливов:
Привлекательный вид, не стареющий от времени,
Лёгкость,
Невысокую стоимость,
Простой монтаж,
Бесшумность (очень важное качество),
Прочность,
Устойчивость к УФ излучениям,
Устойчивость к влаге, химическим соединениям,
Удобство монтажа,
Широкую цветовую линейку,
Длительную эксплуатацию (срок до 50 лет),
Широкий диапазон выдерживаемых температур -50 + 50 градусов Цельсия,
Готовые изделия имеют различные стилевые решения.
Минус: не исключена полностью вероятность, что система лопнет при замерзании воды.
Металлические отливы имеют общие достоинства – долговечность, прочность, стойкость к химическим веществам, выдерживают большие плюсовые/минусовые температуры, легко монтируются. Недостатки – более высокие цены, шумность. По виду металлов бывают:
- Алюминиевые – довольно привлекательные, так как технологии их изготовления дают гладкую (до совершенства) поверхность, наделяют способностью сохранять новенький вид все годы службы. Металл защищён двухсторонним лаковым покрытием от коррозии. Цветовая гамма создаётся за счёт цвета лака. Толщина изделий от 0.8 мм до 1 мм. Достоинства алюминиевого отлива: один из лёгких среди металлических отливов;
- Медные изготавливаются из оксидированной меди, что делает их коррозионно-стойкими. К основным достоинствам относятся также очень привлекательный вид, прочность, долговечность. Основной недостаток – высокая цена;
- Стальные, с цинковым или полимерным покрытием. Толщина не более миллиметра. Оцинкованные изделия могут иметь лаковое красящее покрытие, повышающее водостойкость. Покрытие полиэстера даёт богатую цветовую гамму, существенно снижает шумность.
- Из титан-цинка.
Зачем нужен водосток

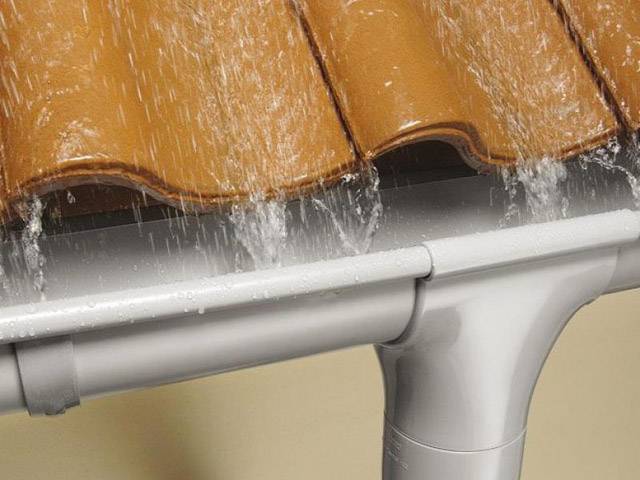

Наружный водосток — это комплекс открытых желобов, собирающий с крыши влагу и направляющий её в вертикальные отводные трубы. Места, где заканчивается конструкция, оснащаются ёмкостями для сбора воды или ливневой канализацией.
Водосток защищает дом от разрушительного воздействия влаги
Функции водостока
Водосток выполняет такие функции:
- Защитная. Заключается в отведении сточных вод от стен и цоколя дома.
- Декоративная. Красивый самодельный водосток станет украшением жилища или беседки.
- Кумулятивная. С помощью такой системы ливневыми водами можно заполнять специальный резервуар для полива.
Промышленные водостоки производят из специального пластика или оцинкованной стали и стоимость их достаточно высока. А если приплюсовать заглушки, воронки, уголки и колена, то цена увеличится вдвое. У готовых деталей есть своё преимущество — их легко собрать, как конструктор. Чтобы сэкономить, умельцы нашли альтернативу и стали самостоятельно изготавливать системы водоотлива из подручных средств, например, из пластиковых канализационных труб. Поэтому если дом или дача уже есть, а водостока там нет, то можно рискнуть изготовить его собственноручно.
Самодельный водосток может прослужить долгие годы
Если подойти к делу с умом и правильно подобрать материал, то самодельный водосток вполне можно будет использовать как основной.
Виды водостоков
Водосток бывает таких видов:
- Наружный или внешний. Такой тип подойдёт для самостоятельного монтажа.
- Внутренний, который предусматривают ещё в проекте. Чаще всего этот вид устанавливается на плоских крышах, для него подойдут трубы из любого материала.
Материалы для самодельных водостоков
Ранее для сборки систем отлива использовался только металл. Чаще — оцинкованная или покрытая полимерами сталь, реже — медь или алюминий. Теперь ассортимент подходящих материалов значительно увеличился:
Водостоки из оцинкованной стали. Они долговечны, надёжны, устойчивы к нагрузкам и скачкам температур. Их минусом является шумность и подверженность к коррозии.
Оцинкованная сталь — один из самых популярных материалов для водостока
Системы отлива из ПВХ. Отличаются малым весом и низкой шумностью, легки в сборке и хорошо противостоят перепадам температур.
Водосток из ПВХ — надёжен и бесшумен
Водоотводные системы из канализационных труб. Благодаря удобному монтажу и большому разнообразию переходников такие трубы стали отличной заменой промышленным водостокам из ПВХ.
Канализационные трубы — отличный материал для водостока
Трубы и желоба из керамики. Для них понадобится специальная глина и навык гончарства.
Керамические трубы очень долговечны
Отливы из пластиковых бутылок. Быстро монтируются, но годятся в качестве временной альтернативы.
Бутылочный пластик — самый доступный материал для создания водоотлива
Деревянные водостоки. Изготавливаются вручную, служат долго только в случае специальной обработки.
Деревянный водосток очень декоративен
Водоотливы из меди. Пригодны для длительной эксплуатации, но со временем покрываются патиной.
Медные водостоки выглядят благородно и престижно
Виды водостоков и их особенности
По конструкции различают два типа водостоков.
При высоком риске замораживания водоотводов в климатических зонах с суровыми и морозными зимами предпочтительнее устанавливать внутренние системы. Такие же конструкции рекомендуются для плоских кровель.
Основными элементами внутренних систем являются:
- приемные воронки для сбора воды,
- трубопроводы, по которым вода собирается в коллектор,
- сам коллектор,
- разъемы для проведения очистных работ.
При монтаже внутреннего водостока необходимо соблюдать следующие условия:
- Уклон для свободного слива в сторону воронки не должен быть меньше, чем 2%.
- Вертикальные стояки обязательно проходят через отапливаемые помещения.
- Воронки устанавливают с учетом площади их поперечного сечения: на каждый квадратный сантиметр не должно приходиться более 0,75 кв. м. площади крыши.
- Стыки краев воронки с кровлей должны быть тщательно загерметизированы.
Внутренний водосток с плоской крыши
Наружные системы более распространены, поскольку монтаж водостоков для крыши своими руками в данном случае выполнить намного легче.
Основными элементами наружного водостока являются:
- собирающие воронки,
- желоба,
- трубы,
- элементы крепежа.
Решаем проблему с замерзанием слива
В отличие от дождевой воды, снег представляет для водостоков большую проблему. Чтобы он не скапливался, желоба нужно опустить ниже линии уклона кровли. Тогда подтаивающий снег будет сползать над желобом. Для гарантии поверх желобов рекомендуется укреплять защитную сетку. Если скат кровли очень пологий и снег медленно сползает – потребуется установить снегозадержатели на крышу.
Делаем защиту от замерзания на водосток для крыши

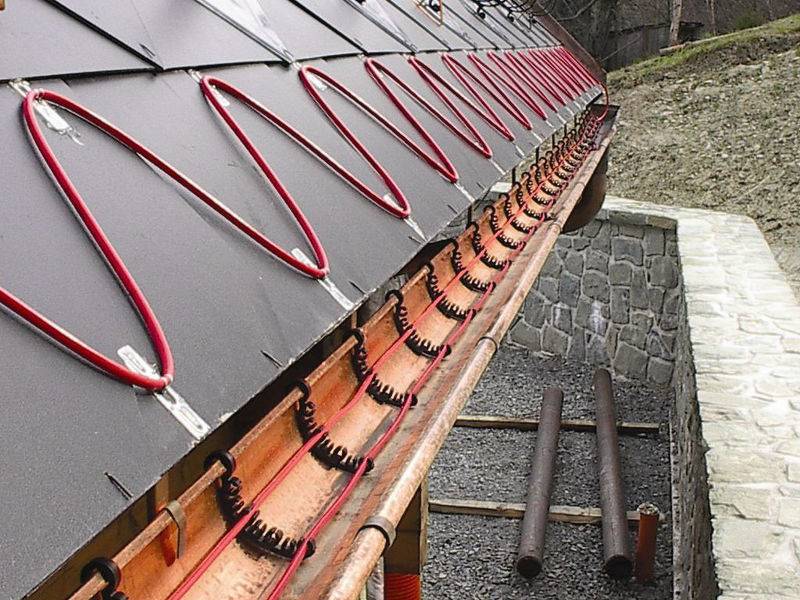

Существует и более прогрессивный метод. Под желобом укладывается греющий кабель, растапливающий снег и лед до талой воды. Кабель можно уложить и под кровлю, в непосредственной близости к водосточному желобу.
Укладка греющего кабеля и установка водосточной системы своими руками
Наиболее распространённые ошибки при установке водоотводной системы с крыши
Как правило, ошибки при устройстве системы водоотвода допускают неопытные строители, предпочитающие выполнять работы самостоятельно и без предварительных расчётов, что, в свою очередь, приводит к неприятным ситуациям в процессе эксплуатации зданий и сооружений.
Наиболее распространёнными ошибками являются:
- Неправильное выполнение расчёта по сечению водоприёмных элементов.
- Неправильно выдержанный уклон желобов (при внешней системе водоотвода).
- Не выдержанно расстояние между кронштейнами, на которые укладывается водоприёмный желоб – оно больше, чем допустимо.
- Отсутствие герметизации стыков в местах соединения конструктивных элементов системы, что приводит к протечкам.
- Неправильное размещение желоба в пространстве по отношению к стекающей в него воде.
- Необеспечение герметичности в местах установки водоприёмных воронок.
- Неправильно выдержанные уклоны, обеспечивающие стекание воды к водоприёмным элементам.
Сечение желоба должно быть таким, чтобы принять максимально возможное количество воды и обеспечить её транспортировку в водосточную трубу
Монтаж водостоков для крыши своими руками
Инструкция по установке водостоков на крыше – основные
моменты:
определить отправную точку. Она находится максимально
высоко;
установить кронштейн желоба.
Нюанс. При установке желоба нужно следить, чтобы соблюдался
минимальный уклон водостока крыши в 2-3 мм на 1 метр.
уложить и выполнить крепление желоба водостока;
Совет. Части желоба не закрепляются между собой, а
укладываются в нахлест. Величина которого 7-10 см. Это зависит от уровня
осадков. Нахлест позволяет компенсировать расширение металла при нагреве
установить воронку на водосток. Воронка должна располагаться
между кронштейнами на самой нижней точке.
Совет. Место под воронку вырезается заранее ножницами по
металлу. Использование болгарки не допускается.
соединить воронку с трубой. Если нужно, используются углы
(желоб угловой).
Совет. Если труба будет находиться непосредственно возле
стены, то стена будет намокать.
зафиксировать водосточную трубу хомутами;
Совет. Расстояние между кронштейнами водостока зависит от
веса конструкции, места установки трубы и ветровой нагрузки. Но оно должно
составлять не более 1 м.п.
закрепить нижнее колено (отлив) внизу трубы. Его длина
зависит от ширины фундамента. Ведь цель монтажа водостока – отвод воды от
цоколя дома;
при необходимости выполнить монтаж системы антиобледенения
кровли и водостоков.
В этом руководстве приведены основные требования по сборке и
установке водостоков своими руками, технология монтажа каждой отдельной системы
уникальна.
Рекомендуем ознакомиться с подробным описанием с пошаговой
инструкцией по монтажу пластиковой и металлической водосточной системы.
Подготовительные работы
Прежде всего нужно приобрести необходимые части отлива. Их количество нужно рассчитать заранее. Подсчитать метраж лотка отлива можно добавив к длине периметра сооружения примерно 10-15%, которые пойдут внахлёст в стыках и подрезку деталей.
При выборе желоба обращают внимание на имеющиеся в продаже кронштейны. Для облюбованного желоба нужны подходящие крепления (идеально – родные), а также воронки и остальные детали
Если отделочные материалы кровли ещё не уложены, то используют кронштейны с длинными держателями, которые крепят на стропила, с небольшим углублением в доске (делают неглубокие выемки, чтобы поверхность держателей была заподлицо с верхом стропил или доски, уложенной на них). Если кровля уложена полностью, то выбираются крепления с короткими держателями или компактные.
Инструменты:
- Инструмент для сгибания держателей кронштейнов,
- Ножовка по металлу,
- Шуруповерт,
- Уровень,
- Леска или строительный шнур,
- Саморезы,
- Силиконовая смазка,
- Маркер,
- Переставные клещи.
Выполняя нехитрые правила, можно правильно с первого раза установить отлив.
Водостоки для крыши своими руками
Для вдохновения на работу предлагаем ознакомиться с
интересными, креативными и просто красивыми вариантами самодельных водостоков.
1. Из чего можно сделать водосток своими руками
Рассмотрим, какие бывают водостоки из подручных материалов
Как правило, водосточная система покупается в виде комплекта
из доборных элементов нужного размера, собирается и устанавливается на крышу
дома. Но в тоже время, водостоки могут быть сделаны своими руками из подручных
материалов. Это не всегда делается в целях экономии, в большей мере для
создания декоративного сочетания с элементами, дополняющими дизайн-проект дома.
Водосливы для крыши из дерева. При должной обработке и
правильном выборе древесины, деревянный водосток способен прослужить более 10
лет. Для работы пригодны такие породы как пихта, лиственница и сосна.
Водостоки для крыши из пластиковых бутылок. Может подойти
как временная конструкция.
Водосток из свинца. Редкий и малопрактичный вариант для
устройства водоотводов, хотя, свинец легко поддается обработке и выдерживает
перепады температур. Но, учитывая, что свинец опасен для здоровья человека, не
используется в производстве отливов;
Водосток из оцинковки. Сравнительно низкая стоимость
оцинкованной стали делает этот материал самым популярным среди кустарных
мастеров. Сложен в обработке, требуется специальное оборудование для работы.
Срок службы водостока из оцинкованной стали не превышает 10 лет.
Водосток из оцинковки с полимерным покрытием. Защитное
покрытие устраняет недостатки простой оцинковки и увеличивает срок ее службы.
Все металлические водосточные системы изготавливаются из окрашенной
оцинкованной стали.
Водосток из керамики. Чтобы сделать керамический водосток
своими руками потребуются навыки гончарного мастерства и специальная глина. В
целом же срок их эксплуатации может превышать столетия.
Водостоки из бетона (цемента). По сравнению с керамикой,
более доступная разновидность водостока. Однако большой вес нивелирует
доступность, поэтому, в качестве водостоков для крыши не используют крайне
редко. Чаще используется как наземный элемент (бетонный водосток тротуарный).
Водосток из меди. Самый лучший, но наиболее дорогой материал
для устройства системы отвода воды. Медный водосток может использоваться не
одно столетие.
2. Расчет водостоков для крыши
Определяем диаметр и количество желобов. А также количество
и место установки воронок.
Схемы демонстрируют, что длина ската играет важную роль при
выборе.
Крепеж для желоба устанавливается через 600 мм.
Крепеж для трубы устанавливается через 1 000 мм.
Совет. Чтобы крепление водостока было надежным крепеж желоба
нужно устанавливать возле каждого доборного элемента – углов, воронки,
заглушек. А крепление трубы возле слива, поворотов и тройников-разветвителей.
3. Какой водосток выбрать – круглый или квадратный?
Сечение водосточной трубы может быть квадратным или круглым
– что лучше, трудно сказать точно, все зависит от индивидуальных пожеланий.
Нюанс. Круглая водосточная система более проста в уходе. В
квадратной системе по углам скапливается грязь, что снижает эффективность ее
функционирования (субъективное и спорное мнение).
4. Схема и чертеж водостока с размерами
Схематический чертеж каждого элемента важная составляющая
процесса. Изготовление водостока требует соблюдения всех требований, размеров и
габаритов, иначе система попросту не состыкуется. Чертежи можно сделать
самостоятельно, или воспользоваться представленными ниже.
5. Стандартные размеры водостоков для крыши – чертежи
Размеры водосточной трубы
Размер водосточного колена (гофрированного)
Размеры отлива водосточной трубы (нижнее колено)
Размеры водосточных желобов (прямой, угловой)
Размер заглушек для водосточных желобов
Размеры водосточных воронок
Размер крепежа водосточного желоба
Размеры крепежа для водосточных труб
Как правильно определиться с системой водостока
Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.
- Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
- Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
- Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.
Монтаж водосточной системы показан в видео:
Материалы для изготовления
Для изготовления водостоков используются различные материалы:
Пластиковые системы все больше приобретают популярность. Считаются оптимальными для крыш с покрытием из мягкой черепицы. Каменная крошка, которая присутствует на таких кровлях, может нарушить покрытие металлических водостоков, что, в свою очередь, вызовет коррозию. Наряду с этим следует помнить, что водостоки для крыши своими руками легче монтировать и изготавливать из материала, простого в раскрое и не вызывающего затруднений с транспортировкой и подъемом на высоту благодаря небольшому весу изделий. Как минус пластика нужно отметить его хрупкость при низких температурах, поэтому установку водосточных желобов из этого материала рекомендуется проводить совместно с монтажом кабеля для их обогрева.
Оцинкованная сталь является недорогим материалом с достойными
Если вы решаете, как сделать водостоки для крыши своими руками на долгие годы, обратите внимание на оцинкованную сталь, которая отличается долговечностью и не подвержена коррозии при постоянном контакте с водой.
Крашеная сталь (полимерное покрытие) отличается эстетической привлекательностью и обладает отличными эксплуатационными качествами. К сожалению, водослив с крыши своими руками из крашеной стали выполнить не получится, поскольку монтажные работы в домашних условиях неизбежно приведут к повреждению покрытия, которое выполняет не только декоративную, но и защитную функцию
Таким образом будет заметно снижено качество элементов системы.
Существуют также желоба из меди и титан-цинка, но они гораздо менее популярны по причине высокой цены.
Самодельные отливы из канализационных труб
- водосливы из кровельной оцинковки;
- канализационных ПВХ – труб Ø110 мм;
- пластиковых бутылок;
- старых пластмассовых труб диаметром 8—15 см.
Из одной разрезанной трубы выходит 2 водостока
С точки зрения эстетичности и простоты изготовления, наиболее приемлемый вариант – трубы ПВХ для внутренней канализации с малой толщиной стенки (серого цвета). Превратить данный материал в самодельную водосточную систему можно так:
- Желоб изготавливайте из цельной трубы путем разрезания на 2 части болгаркой. Если нужна торцевая заглушка, вставьте её заблаговременно и разрежьте пополам вместе с трубой.
- Воронку делайте из ПВХ – тройника, а лучше – крестовины, тогда получите 2 детали из одной.
- Крюки придется изготовить из полосовой стали толщиной 1,5—2 мм. Полукруглый изгиб под желоб выполняется отстукиванием молотком вокруг железной трубы Ø100—120 мм.
- Стыковка элементов производится внахлест, после чего фиксируется саморезами.
- Хомуты с креплением на дюбель для водоотводов надо купить в ближайшем сантехническом магазине.
Как собирается водоотвод из пластмассовых труб, расскажет мастер в своем видео:
Обогрев водостока
Установка отливов на крышу своими руками с подогревом потребует дополнительных усилий и точного соблюдения правил техники безопасности, однако такие трудозатраты вполне оправдываются повышением эффективности и безопасности системы. Водостоки в этом случае защищаются от образования наледи, замерзания, образования пробок.
Возможны две схемы обогрева водостока:
- Внутренний обогрев предполагает прокладку обогревающего кабеля по дну желобов.
- Наружная схема – это монтаж обогревателя на нижней части ската крыши.
Внутренний обогрев водосточных желобов
Очевидно, что для обогрева водостока используются только специальные кабели во влагозащищенном исполнении.
Установка труб
Кронштейны с креплениями
То, на чем держится система, устанавливается первоочередно. Отлично, если схема креплений и всего слива была предварительно отрисована на бумаге. Для начала, делается разметка с учетом текущего уклона крыши. В этот момент нужно рассчитать градус наклона желоба и пометить начальную/конечную точки на карнизе. Теперь все соединяется по линии и устанавливаются оставшиеся крепления.
При использовании металла в конструкции желобов, кронштейны расставляются с шагом 1 метр, если же сливы на крышу выбраны пластиковые – 60-80 см.
Желоба
При помощи саморезов желоба закрепляются к кронштейнам. Также для устранения возможности скручивания слива из-за солнечных лучей, на креплениях есть дополнительные держатели. При их отсутствии, можно решить вопрос несколькими саморезами, либо заглушками.
Установка желобов осуществляется на кровлю, либо край системы стропил. Лучше всего проводить систему слива прежде обивки крыши кровельным материалом, если это невозможно – используется первый вариант. Для облегчения ловли потока воды, при монтаже желобов добавляется отступ на 1/3 от сечения трубы. Это позволяет выступать большей части желоба.
На каждый метр длины сливной системы должен приходиться свой уклон. В целом, он составляет 3-4 мм для обеспечения беспрепятственного пути стекания для воды в воронку.
Чтобы предотвратить срыв конструкции снегом, или льдом нужно соблюсти отступ. Он составляет 30 мм от края крыши до верхней части желоба.
Трубы
После фиксации основных сливных элементов устанавливаются вертикальные трубы. Между самой трубой и воронкой при этом остается промежуток, который можно заполнить с помощью крепления от фитинга колена до расположения трубы. Это создает плавность перехода и эстетичный внешний вид конструкции.
Чтобы предотвратить просачивание воды, нужно плотно закрепить элементы. Подойдут круглые резинки, герметизирующий клей, либо холодная сварка, если система планируется из стальных элементов. В этом деле круглая резинка имеет преимущество в виде обеспечения подвижности системы за счет теплового зазора.
Хомута
Чтобы разместить их ровно, можно отметить по линии несколько черт при помощи отвеса: на метр трубы используется 2 хомута. В среднем на стену уходит 2-3 держателя с дополнительным креплением посередине.
Направляющее колено
Монтируется с конца трубы с целью устранения разбрызгиваний, а также корректировки нужного направления. Идеальным вариантом будет исполнение выступа около 25-35 сантиметров от стены.
Ловушка для листьев
Если возле дома растут деревья, листья которых в сезон падают на крышу, то для удобства можно сделать защиту от них. Ею может служить простая строительная решетка. При сгибании она должна образовать выпуклость на 1/2 выше уровня желоба спокойно умещаясь в нём.
