Нюансы выполнения работ
Если канализация строится самостоятельно, то чтобы правильно организовать работу, нужно учесть несколько факторов.
Одна из проблем – увеличение почвы под воздействием внешних факторов (пучение грунта). Это необходимо учитывать и перед установкой создать грунтовый пояс (песчаную подушку) толщиной не меньше 30 см. Материалом может служить керамзит или аналогичный.
Также для профилактики последствий пучения по стандартной схеме установки для предотвращения сдвига они соединяются между собой посредством металлических пластин, закрепленных скобами или болтами.
Действительно рабочий законный способ экономии.Это нужно знать каждому!
Лучше заранее подготовиться и взять в аренду кран и грузовик. Все три колодца лучше вырыть заранее и продумать подъезд к месту проведения работ.
При установке следует избегать сколов и трещин на бетоне.
Нужно уделить большое внимание герметизации, чтобы сквозь первые два очистных резервуара не просачивалась сточная вода. Правильно защитить почву от протечки помогут подушки и жидкое стекло
Этапы сборки септика из бетонных колец своими руками.
После подбора схемы определяются с областью, где будет расположена канализация. Необходимо размещать емкости на расстояние от метра до грунтовых вод. Показатель УГВ – проблема, характерная почти для всех средней полосы России. Септик при высоком уровне грунтовых вод устанавливать и использовать гораздо сложнее, поэтому при планировании канализации нужно учитывать состояние грунта местности.
Высоким УГВ считается параметр меньше метра. Наиболее объективным будет максимальный показатель, поэтому замеры лучше проводить весной при таянии снега или осенью в дождливый период. Если на местности есть колодец, который питается от грунтовых вод, то УГВ определяют путем измерения расстояния между уровнем жидкости в нём и поверхностью земли.
Если есть проблема с УГВ, то нужно больше внимания уделить герметизации. В связи с тем, что конструкции, состоящие из сборных элементов (кирпич или бетонные кольца) не обеспечивают должной герметичности, следует прибегнуть к установке промышленного септика.
2. Рытье котлована.
Диаметр ямы под бетонный септик должен быть шире бетонных колец, для того, чтобы после монтажа осталось место для прокладки гидроизоляционного слоя. Форма котлована может быть квадратной (под бетонную плиту) или овальной (под цементную растяжку).
3. Герметизация ямы.
Внутрь засыпается 0,3 м песка, и, пройдя предварительную обработку цементным раствором, укладываются плиты либо растяжка.
4. Установка колец.
Кольца опускаются по одному. Места прохождения труб изолируются для предотвращения трещин после усадки бетона, стыки между кольцами заделываются цементом и обрабатываются силиконовой смазкой для герметизации.
5. Очистные колодцы септика.
Проделываются скважины глубиной 1 м, в них размещаются трубы, внутрь которых насыпается щебень для защиты стенок от органического налёта.
6. Трубы канализации.
Необходимо обеспечить беспрепятственное движение воды между резервуарами. Для этого трубу в колодец, первый по счету, подводят под небольшим углом, а в каждом последующем размещают на 20 см ниже.
Внешние стенки канализации обрабатывают глиной.
В завершении на септик из бетонных колец размещают пластиковый люк.
Советы по установке септика для дачи самому:
- Чтобы канализация не промерзла, кольца следует утеплить.
- На каждой емкости бетонного септика желательно вентиляционное отверстие.
- Прочность конструкции повышается, если соединить кольца скобами из металла.
- Крышка с люком помогает отслеживать состояние септика.
- Аренда спецтехники облегчит возведение септика.
Расценки на установку специалистами
Стоимость монтажа септика под ключ зависит от размера канализации. В среднем цена одного кольца составляет 2000. Стоимость работ – 2500 рублей.
Стоимость элементов, рубли
Стоимость дренажа составляет 7500 рублей, монтажа с необходимыми трубами и утеплителем – 14000, проведение труб в дом – 2500 при столбчатом фундаменте и 6000 – при ленточном.
Также раз в несколько лет (в зависимости от интенсивности использования) потребуются услуги компаний по очистке выгребных ям. Цены начинаются от 1000 рублей за 1 м3.
Под гидроизоляцией бетона подразумевают мероприятия по защите его от влаги.
Камни на основе цемента (кирпичи – отдельная категория) по определению.
Одним из важных элементов загородного дома с планировкой более одного этажа.
Проекты домов из газобетона
Выбираем фундамент для дома из пеноблоков
Что лучше пенобетон или газобетон?
Плюсы и минусы газобетонных блоков
Обзор марок бетона
Применение ЦСП в строительстве
Виды выгребных ям из бетонных колец
- Яма с дренажным дном
- Монолитный септик
- Комбинированный
Давайте рассмотрим каждый вариант.
Выгребная яма с дренажным дном
Состоит из бетонных колец, количество которых зависит от потребления воды, соответственно и стоков.
Всегда имеет плотную крышку с люком для ревизии и чистки.
У сооружения дно выполнено в виде природного фильтра (насыпь из гравия, щебня и пески).
+
- Легкий монтаж
- Прочность
- Редкая чистка
—
- Рассчитан на небольшое количество стоков
- Дренажное дно долго не прослужит, спустя время септик придется переносить
- Очень внимательно относится к утилизации мусора в канализационную систему
Стоки попадают в яму, где отстаиваются, и пройдя очистку природным фильтром уходят в грунт.
Монолитный септик
Место установки должно иметь свободный доступ, для подъезда обслуживающий техники. Шланг ассенизаторской машины от 6 до 15 метров длиной.
Отличается от ямы с дренажом наличием глухого дна.
+
- Объем можно подобрать
- Долгий срок службы
- Прочность
—
- Септик подлежит регулярной откачке
- При очистке неприятный запах слышится на всю округу
- Все стыки и соединения между кольцами обязательно должны быть герметичными.
В яме скапливаются сточные воды. Отстаиваются. Крупные включения оседают на дно, образуя ил. Очистка производится по мере заполнения.
Комбинированный септик
Комбинированный септик – это два вида ям соединенных между собой трубой. Первая яма делается с глухим дном, вторая с дренажным.
Данный вид выгребной ямы оптимальный по сравнению с другими.
+
- Прочность
- Долговечность
- Большой объем
- Хорошее качество очистки стоков
- Не боится залпового сброса
—
- Требуется очистка
- Монтаж с особенностями
- Не подходит для больших домов
- Не рассчитан на сброс воды из искусственных водоемов (бассейн, пруд)
- Свободный доступ для подъезда спецоборудования
Данный вид самодельного септика может работать с бактериями или без них. Применяются бактерии анаэробного типа, они размножаются и продуктивно работают в бескислородной среде.
Краткий фото-мануал по сооружению ямы
Устройство выгребной ямы с применением бетонных колец включает ряд традиционных этапов.
Чтобы читатели могли наглядно представить процесс, мы предлагаем ознакомиться с фото-отчетом строителей:
Галерея изображений
Фото из
Этап 1: Разработка котлована под выгребную яму
Этап 2: Доставка бетонных колец строительной техниой
Этап 3: Установка бетонных колец в подготовленный котлован
Этап 4: Корректировка положения кольца перед установкой
Этап 5: Нанесение связующего раствора на торец кольца
Этап 6: Монтаж перекрытия бетонной шахты
Этап 7: Бурение отверстий для ввода канализационных труб
Этап 8: Крепление пластикового люка выгребной ямы
Особенности выгребных ям по видам
Выгребные ямы классифицируются по конструктивным особенностям, материалу изготовления, способу фильтрации и частоте использования. Однако независимо от этого они все выполняют одну и ту же функцию – сбор и временное хранение канализационных стоков.
Готовые изделия
Современные производители предлагают готовые накопительные септики различной конфигурации и объёма. Накапливаемые стоки могут откачиваться при помощи ассенизаторских машин, фильтроваться и использоваться для полива, а осадок – уничтожаться при помощи микроорганизмов. К преимуществам следует отнести лёгкость и быстроту монтажа, прочность, герметичность, долговечность и простоту откачки. Недостатком можно считать высокую стоимость отдельных моделей готовых септиков.
ФОТО: elbrus-house.ruСептик фабричного производства – минимум проблем при монтаже и эксплуатации
Конструкция без откачки
Выгребная, сливная или помойная яма без откачки может быть обустроена по разным технологиям, но это не предполагает полного отсутствия обслуживания септика. Эксплуатация подобного отстойника предполагает переработку сточных вод. Подобные конструкции, как правило, используются для сбора относительно чистых стоков из душа или бани и монтируются в основном на песчаных грунтах с хорошей пропускной способностью.
Преимущество выгребной ямы без откачки заключается в лёгкости её обустройства своими руками, низких затратах на материалы и обслуживание. К недостаткам относится большая вероятность загрязнения окружающей среды.
ФОТО: колодцы-м5.рфПодобная система практически не нуждается в откачке
Сооружения герметичного типа
Герметичные сливные ямы отличаются высокой безопасностью для окружающей среды, но нуждаются в частой откачке ёмкости. Они могут быть многокамерными, с очисткой стоков механическим способом. Как правило, герметичные септики создаются из бетона с обязательным армированием.
К преимуществам герметичной конструкции относят простоту конструкции, безопасность для окружающей среды и долговечность. Недостаток – частая откачка, которая ведет к дополнительным финансовым расходам.
ФОТО: iprowebber.ruГерметичный септик
Вариант из кирпича
Сливные ямы, стены которых обложены кирпичом, – самый распространённый вариант. Кладка может быть сплошной или в шахматном порядке, а вместо дна укладывается толстый дренажный слой из щебня. Подобная конструкция эффективна в сборе и переработке канализационных стоков. Она проста в самостоятельном возведении и отличается низкой себестоимостью.
ФОТО: dpkgroup.ruКирпичная сливная яма
Конструкция из бетонных колец
Конструкции из готовых бетонных колец быстро монтируются, долговечны и могут быть герметичны при условии бетонирования дна и тщательной заделки швов. Можно вместо дна сделать дренажный слой, а в стенках высверлить отверстия, чтобы обеспечить отток жидкости в грунт. Однако для их монтажа требуется задействование спецтехники. Выгребные ямы из бетонных колец можно возводить самостоятельно, а материал имеет относительно невысокую стоимость.
ФОТО: na-dache.proБетонные кольца – распространённый материал для возведения септиков
Преимущества и недостатки
Основные достоинства:
- долговечность, обусловленная высокими качественными характеристиками бетона и армированием. По оценкам специалистов сливная яма из бетонных колец может прослужить ≥ 100 лет;
- обеспечение полной влагонепроницаемости при условии устройства качественной гидроизоляции;
- высокая устойчивость к сжимающим воздействиям;
- высокая прочность, морозостойкость и влагостойкость;
- круглая форма способствует оптимальному распределению нагрузок на стенки;
- бетонные кольца, имеющие гладкую поверхность, удобны для чистки и обслуживания;
- высокая химическая стойкость, лёгкое выдерживание происходящих в отстойнике процессов брожения и гниения канализационных стоков;
- экологичность эксплуатации, обусловленная вывозом нечистот с помощью ассенизаторских машин;
- простота конструкции, позволяющая самостоятельное устройство выгребной ямы из бетонных колец;
- невысокая стоимость конструктива и доступность приобретения практически в любом населённом пункте.
Из имеющихся минусов можно выделить:
- необходимость периодического обслуживания ассенизаторами, при несвоевременных очистках могут просачиваться зловонные запахи;
- значительный вес элементов, поэтому монтаж выгребной ямы из бетонных колец выполним только с использованием грузоподъёмных механизмов или устройств;
- необходимо обязательное устройство удобного подъезда непосредственно к месту нахождения отстойника, так как длина стандартных шлангов ассенизаторских машин составляет 3 м;
- возможное загрязнение грунтовых вод при устройстве резервуаров без днища;
- при высоком УГВ необходимо дополнительно загерметизировать швы между элементами и всю их поверхность.
Принцип работы выгребной ямы
Стоковые воды, проходя по трубе с правильным наклоном, попадают в первый отсек, разделяясь на тяжёлую и более лёгкую фракции. Здесь происходят процессы брожения, окисления и гниения, путём чего производится нейтрализация стоковых вод.
Схема выгребной ямы из бетонных колец
Со временем, наполняя первую ёмкость, жидкость через переливное отверстие поступает во второй отсек с фильтрующим дном. Твёрдые отходы переработки оседают на дно и остаются в первом резервуаре.
Существует два способа исполнения сливной ямы с применением бетонных колец:
- Герметичная яма, оборудованная бетонным дном, из неё отходы удаляются с помощью ассенизационной машины;
- Негерметичная яма, способная фильтровать через песчано-щебёночное дно, большее количество жидких стоков впитывается в грунт.
Обустройство ямы
Сделать выгребную яму под ключ можно и самостоятельно. Нужно лишь учесть несколько моментов. Так, яма не должна быть близко к дому, минимальное расстояние – 5 м, от забора – 2 м, от колодца – не меньше 25 м.
Глубина ямы
Первым этапом выполнения работ по обустройству автономной канализации из железобетонных колец станет выкапывание ямы.
Тут нужно учесть два фактора:
- Глубина грунтовых вод. Определить уровень можно по архивным документам в местных органах власти или просто спросив у соседей, которые уже делали выгребную яму.
- Возможности техники. Делать канализацию узкой и глубокой не стоит, обычно машины для откачки работают с ямами до глубины 3 метров.
Обустройство дна
Вначале необходимо обустройство опалубки по размерам резервуара, который планируется к возведению. Для дна обычно используют кирпичи или бетонную заливку. Если первые, то их нужно уложить в несколько слоев. Если применяется бетон, то после заливки его надо оставить примерно на неделю до полного высыхания.
Обустройство выгребного колодца
Здесь пошаговый процесс состоит из следующих работ:
- Укладка колец. При использовании материалов без соединительных замков, конструкция скрепляется между собой стальными скобами.
- Гидроизоляция швов внутри колодца. Когда уровень вод высокий, нужно сделать гидроизоляцию с внешней стороны.
- Установка перекрытия. Для этого используется бетонная плита с люком.
- Монтаж вентиляционного стояка. Специалисты советуют брать стояк диаметром 10 см и высотой до 1 м.
Строительство ↑
Работы по сооружению септика включают в себя несколько основных этапов:
- первый из них это земляные работы – рытье котлована и траншеи под сточную трубу;
- после этого нужно смонтировать конструкцию – установить бетонные элементы. трубы и т. п;
- после гидроизоляции производится засыпка грунта вокруг колец;
- монтируются крышки.
Септик готов для подключения к инженерным системам дома.

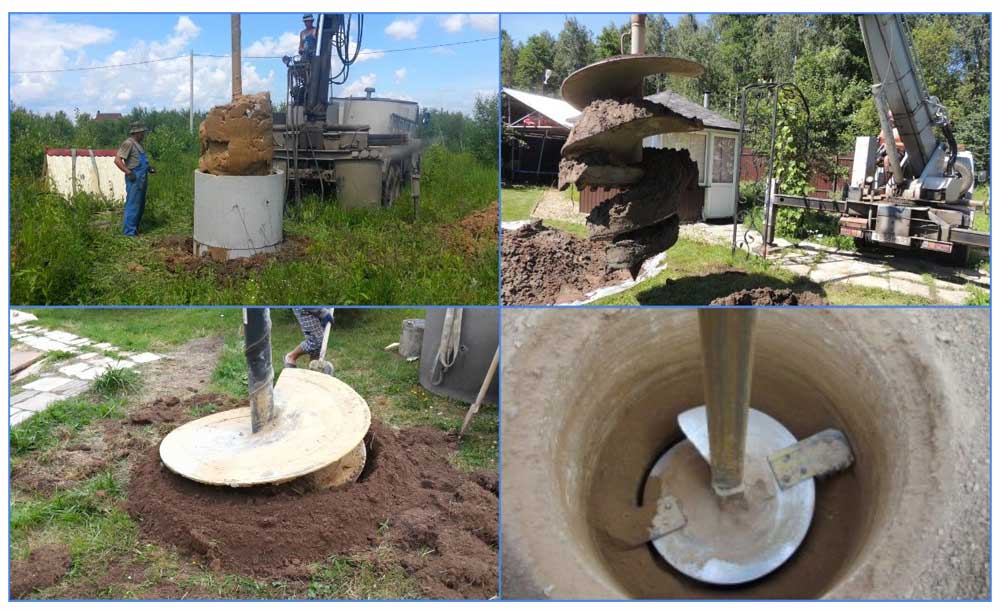

Рытье котлована
Работа по выемке грунта может быть выполнена вручную или с помощью средств механизации.
Выбор способа зависит не столько от стоимости услуг спецсредств, сколько от наличия подъездных путей и наличия свободного места для извлеченной земли.
Один нюанс. При рытье ковшом получается яма, формой и размерами значительно больше той, что нужна для септика. Опустить в такой котлован бетонные кольца весом от 400 кг своими силами будет нелегко. Скорее всего, придется прибегнуть к услугам крана с большим вылетом стрелы.
Рытье вручную займет гораздо больше времени, но позволит вырыть котлован точно по размеру. Диаметр колодца под кольцо берется с запасом по 20 см на сторону.
Для извлечения грунта используется ручная или механическая лебедка. Для работы требуются как минимум два человека – один внизу и один наверху.
Нельзя забывать и о безопасности. Всегда остается опасность осыпания грунта, стенки должны иметь небольшой уклон или быть строго вертикальны.
Фото: рытье котлована вручную рытье котлована с помощью спецтехники

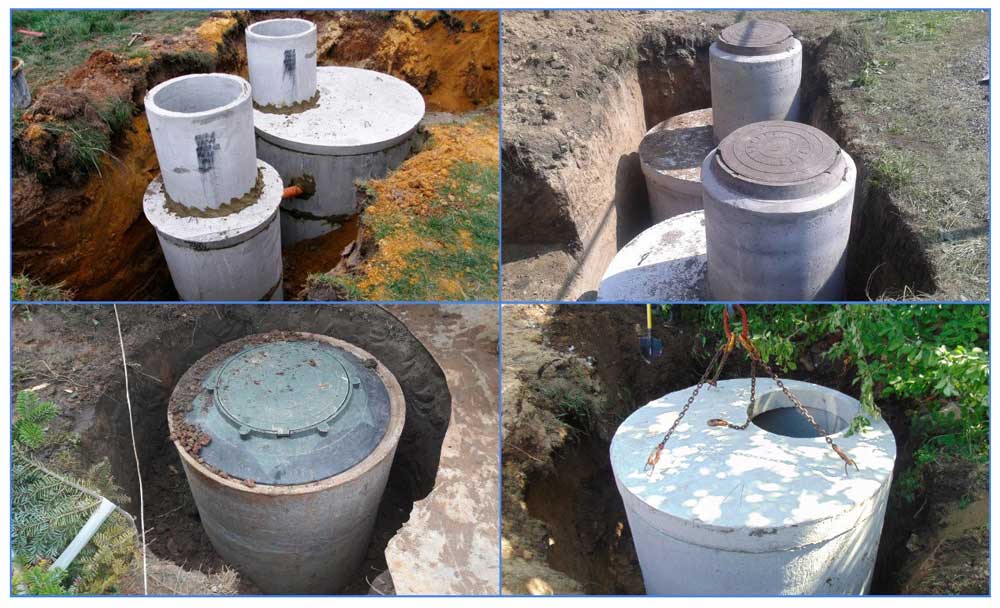

Монтаж
Бетонные кольца для септика нельзя перекатывать во избежание появления трещин.
Погрузка и разгрузка производится только в вертикальном положении. Монтаж септика начинается с подготовки основания под кольца. Назначение его – уменьшить влияние сезонных подвижек грунта на кольца.
Фото: установка колец
В качестве основания можно использовать готовые изделия или сделать их своими силами.
Дно котлована выравнивается по уровню, из арматуры вяжется сетка 20*20 см и заливается бетоном на толщину не менее 20 см. Основание может быть отдельным для каждого колодца или общим.
Фото: заливка основания бетоном
На подготовленное основание ставятся кольца. В смонтированных кольцах по месту размечаются и пробиваются отверстия под трубы и тройники. С этим справятся мощный перфоратор и болгарка.
После того, как все соединители установлены по местам и в септик введена сливная труба, приступают к гидроизоляции.
Закончив гидроизоляцию, можно заняться засыпкой колец. Пространство между стенками котлована и бетонными кольцами заполняется грунтом с трамбованием через 20-30 см.
Принцип действия
Отходы человеческой жизнедеятельности, проходящие сквозь сифоны и наклонные канализационные трубы, попадают в первый отсек. Внутри него они делятся на две фракции, легкую и тяжелую. В ходе процессов брожения и окисления, проходящих в середине устройства, фекальные воды частично нейтрализуются, снижая степень своей опасности для окружающей среды.
Длительное использование приводит к росту уровня жидкости в первом отсеке камеры. Тяжелая фракция оседает на дно, жидкость доходит до переливного отверстия, что расположено выше точки приема, и попадает в следующую емкость. Вторая камера оснащена фильтрующим дном, задерживающим остаточные твердые частицы. Когда емкости наполняются, их очищают посредством откачки специальной машиной. Средний срок наполнения резервуаров составляет около двух месяцев.
Типы бетонных колец
Кольца имеют различия в типе конструкции:
Финальный элемент конструкции железобетонного септика
- С дном. Монолитное изделие, которое устанавливается в яму первым, сверху – стеновые. Используют для создания герметичной емкости, протечки не возникают за все время эксплуатации. Стандартная высота – 0,9 м.
- Замковые. Со специальными выемками в верхней и нижней частях. При установке происходит надежное стыкование. Незаменимы при строительстве септиков на плывучих почвах.
- С крышкой. В перекрытии имеется отверстие под люк. Это завершающий элемент колодца. Монолитное изделие повышает прочность всей конструкции.
Подготовительные работы
При строительстве сливной ямы важно работать поэтапно, соблюдая технологию последовательности. Главные факторы выбора местоположения ямы описаны в санитарных нормативах и правилах СанПиН 42-128-4690-88 о санитарных правилах содержания территорий населённых мест, а также в строительных нормативах и правилах СНиП 30-02-97 о планировке и застройке территорий садоводческого объединения граждан, зданий и сооружений:
Главные факторы выбора местоположения ямы описаны в санитарных нормативах и правилах СанПиН 42-128-4690-88 о санитарных правилах содержания территорий населённых мест, а также в строительных нормативах и правилах СНиП 30-02-97 о планировке и застройке территорий садоводческого объединения граждан, зданий и сооружений:
- Сливная яма должна располагаться в пределах участка, на котором расположен частный дом или дача.
- Разрешается минимальное расстояние между ямой и жилым домом, включая соседние участки, не меньше 10-12 метров. Иначе возможно подтопление и даже разрушение фундамента дома и хозяйственных построек при аварийной ситуации.
- Между смежными участками и забором должно быть расстояние не меньше 1 метра.
- Глубину выгребной ямы определяет размер залегания грунтовых вод, допускается не больше 3 метров.
- Сливная яма любой конструкции должна находиться на отдалении от источников забора питьевой воды (скважины или центрального водовода). Расстояние допускается не ближе 10 метров, от колодца с питьевой водой не меньше 20 метров.
Важным показателем, от которого непосредственно зависит качественная и экологически чистая работа сливной ямы, является высота залегания грунтовых вод.
Пренебрегая этими требованиями можно допустить критическое повышение уровня стоков в сливной яме во время ливней или весенних паводков. В итоге содержимое ямы попадёт наружу, выделяя неприятный и ядовитый запах. При наличии проблемы грунтовых вод, учитывая специфическую местность участка, выгребную яму можно создать более широкой, уменьшив глубину. Но это будет являться существенным недостатком.
Помимо прочего, если не предусмотрено применение биологических компонентов для очистки сливной ямы, то требуется обеспечение беспрепятственного доступа для ассенизаторской техники при откачке септика. Подъездные пути должны обладать параметрами достаточными для свободного проведения работ.

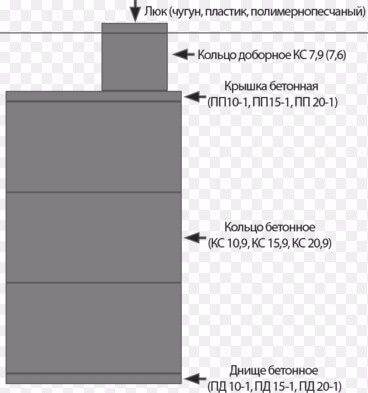

Конструкция выгребной ямы
Сливная яма, состоящая из бетонных колец, включает следующие элементы:
- железобетонные кольца (около 1 м и 0,7 м в диаметре);
- люк (железный или деревянный);
- стояк для вентиляции;
- железобетонное перекрытие;
- опорное кольцо из бетона;
- железное кольцо для опор;
- стяжка цементная;
- донная плита.
При желании увеличить объем резервуара для отходов, можно увеличить глубину закладки колец либо использовать их большего диаметра. Так, применение находят и кольца из бетона диаметром 1,5 и 2 метра. Перед установкой проводят строгие замеры расстояния от ямы до жилых домов, колодцев и площадок. Их нормы прописаны в законодательстве. Глубина септика зависит от желаемых объемов. В среднем это 3 метра.
Обзор популярных строительных схем
Даже строительство двух основных типов выгребных ям может иметь нюансы. Рассмотрим особенности наиболее популярных схем из бетонных колец.
Первая схема – накопительный герметичный колодец из двух стандартных колец и одного более узкого кольца для горловины.
Схема с размерами: 1 – бетонная заготовка диаметром 1 м; 2 – деревянная крышка перекрытия; 3 – бетонная заготовка диаметром 0,7 м; 4 – кольцо горловины; 5 – люк; 6 – вентиляционная труба; 7 – перекрытие; 8 – бетонное дно; 9 – выравнивающая цементная стяжка
На следующей схеме хорошо видна разница между накопительной емкостью и резервуаром с фильтрующим дном.
Бетонный фильтрующий колодец имеет два принципиальных отличия: перфорированные стенки цилиндрических заготовок, образующих стенки, и полное отсутствие дна, которое заменяет фильтрующая загрузка из щебня
Третий вариант – модернизированный накопитель, примитивный септик.
Вместо одного резервуара устанавливают два: первый служит для механической очистки канализационных стоков, второй играет роль фильтрующего колодца. Процесс обработки анаэробными бактериями происходит в обоих отсеках
Использование двухсекционного накопителя с переливом более целесообразно, так как увеличивает степень экологичности. Иногда используют модели из трех отделений – чем их больше, тем эффективнее очистка стоков.
Последовательность работ
Установка септиков, состоящих из бетонных колец, проходит в несколько этапов:
- Для начала необходимо рытье котлованов и траншей. Их ширина и глубина рассчитывается исходя из параметров колец. Примерно это может быть глубина 3 м и диаметр 2,8 м. Нужно, чтобы копку котлованов производили два человека: один из них занимается земляными работами, второй – поднятием грунта на поверхность.
- Наивысшую точку расположения трубы слива нужно расположить ниже уровня промерзания почвы.
- Дно котлованов и траншей хорошо утрамбовывается и засыпается слоем песка 10 см.
- Переливной септик из бетонных колец должен устанавливаться на проезжей части, чтобы его было комфортно очищать спецтранспорту. Но на месте расположения не должно быть интенсивного движения, чтобы конструкция не разрушилась.
После подготовительного этапа переливная канализация из бетонных колец устанавливается так:
- Проводится гидроизоляция дна и швов: их необходимо забетонировать, если не предусмотрено цементное основание, или заполнить жидким стеклом. Правило гласит: правильно сделанный этап поможет избежать протекания стоков в грунт и загрязнения почвы.
- Просверливаются отверстия для труб, которые потом монтируются. В первый резервуар канализационная труба подводится под небольшим углом. Расположение второй трубы, соединяющей 2 емкости между собой, должно делаться на расстоянии на 20 см ниже. Если предусмотрено 3 очистителя, следующая труба располагается еще на 20 см ниже. Зазоры убирают, заделывая цементным раствором.
- Оставшееся в котловане пространство закапывают и утрамбовывают.
Септик из бетонных колец: этапы строительства
Канализация с септиком из бетонных колец отличается надежностью, долговечностью и высоким уровнем очистки бытовых нечистот. Цена такого сооружения будет сравнительно невысокой, а при отличной гидроизоляции и правильной схеме, откачка емкостей потребуется не часто. К сложностям строительства можно отнести необходимость привлечения тяжелой техники и особенности монтажа труб между бетонными секциями.
Подготовительный этап
Монтаж септика выполняют с соблюдением всех санитарных, строительных правил и норм. Продумывают конструкцию очистного сооружения, месторасположение на частном участке и согласовывают план в соответствующих инстанциях. Решают, какой септик лучше установить, что бы канализация в частном доме была выполнена максимально комфортной. Правильно рассчитывают объем септика и приступают к строительству.
Земляные работы
Котлован под очистное сооружение в частном доме должен быть настолько большой, чтобы ничего не мешало установке колец. Дно выгребных ям, на месте установки отстойников, бетонируют. Это позволяет исключить попадание еще не очищенных вод в почву.
Котлован для септика
Основание для второй или последующих камер выполняют с таким расчетом, чтобы вода могла уходить в почву. Для этого делают фильтрационную подушку глубиной до 1 метра из гравия и песка.
Совет! Если при монтаже септика котлован под фильтрационным колодцем достигнет песчаного слоя грунта, вода из него будет уходить максимально быстро и легко.
Форма котлована не обязательно должна быть округлой, подойдет и стандартная, квадратная, главное чтобы кольца заходили в него свободно. Кроме этого, в квадратную яму на дно можно уложить уже готовую бетонную плиту, тогда как в круглой можно выполнить только цементную стяжку. На этом этапе работ также стоит помнить, что если расположить каждый последующий колодец на 20-30 см ниже предыдущего, септик и собственно сама канализациябудут более функциональны.
Доставка и монтаж железобетонных колец
Кольца доставляет и устанавливает грузовой транспорт, поэтому заранее стоит обеспечить подъезд к месту строительства, учесть дополнительные экономические затраты и радиус разворота стрелы крана, ей не должны мешать газовые, телефонные или электрические коммуникации. Между собой кольца, обычно, соединяют металлическими скобами, стыки промазывают раствором из цемента и песка.
Монтаж железобетонных колец
Когда установлены все колодцы в них проделывают отверстия и устанавливают переливные трубы, внешняя канализация соединяется с очистным сооружением через трубу стока, входящую в первую емкость. Места входа труб обязательно герметизируют. Пространство между установленными кольцами и стенками котлована засыпают грунтом и тщательно, послойно утрамбовывают. Если септик установлен выше уровня промерзания грунта его утепляют, иначе в холодное время года канализация будет нефункциональна.
Гидроизоляция
Хорошая гидроизоляция септика имеет основополагающее значение в его правильной работе.Какой герметик лучше выбрать для этих целей каждый строитель определяет сам. Обычно для обработки швов, используют резинобитумную мастику, полимерные смеси реже. Для более продолжительной эксплуатации выгребных сооружений, выполняют и внутреннюю гидроизоляцию швов емкости.
Гидроизоляция колец колодца
Если герметизация будет выполнена плохо, то попадание неочищенных стоков в грунт будет меньшим из зол. Емкости септика, особенно во время весенней оттепели, будут наполняться водой, а все его содержимое будет вытекать через сантехнику в доме, потребуется неоднократная откачка.
Вентиляция
На первый резервуар обязательно устанавливают вытяжную трубу высотой до 4 метров над уровнем перекрытия септика. Она необходима для того, чтобы, образовавшиеся в результате брожения стоков газы смогли выйти, и на участке не было неприятных запахов. При возможности вентиляционные трубы устанавливают на каждом колодце.
Вентиляция септика
Перекрытие септика
Задача перекрытия заключается не только в закрытии ямы, оно должно обеспечить герметичность емкостей. Как правило, камеры накрывают готовыми железобетонными плитами, на которых предусмотрено отверстие для люка из чугуна или толстого пластика. Затем конструкцию засыпают небольшим слоем грунта. Люки на каждом из колодцев помогут следить за состоянием и наполнением септика, а также дадут возможность периодически добавлять смеси активных бактерий для выгребных ям.
Разновидности канализационных колец и сферы их применения
Для отвода канализационных вод обычно используют трубы, которые изготавливают из полимерных материалов, чугуна, керамики, асбестоцемента, железобетона, в основном эти изделия имеют небольшой диаметр, за исключением конструкций из легких пластиковых компонентов. Если для прокладки подземных коммуникаций необходим большой диаметр трубопровода, вес длинных труб становится слишком большим для транспортировки и монтажа линии, поэтому ее сооружают из коротких колец.
Из-за дешевизны широкие канализационные кольца производят только из бетона и у этого материала на сегодняшний день нет конкурентов. С развитием современных технологий и тенденции использования во всех сферах полимеров, на рынке относительно недавно появились аналоги изделий из бетона – полимерпесчаные кольца, которые используют только для возведения вертикально установленных конструкций.
Если в градостроительной сфере из ЖБ колец прокладывают подземные горизонтальные коммуникации для транспортировки органических отходов, ливневых и серых сточных вод, используют их в качестве защиты водопровода и газопроводных коммуникаций, то бытовом хозяйстве их применение носит иной характер. На индивидуальных участках железобетонные кольца для канализации служат основными элементами в устройстве следующих сооружений:
Водозаборные колодцы. Монтаж колодцев для забора питьевой воды из железобетонных колец – один из наиболее популярных способов водоснабжения индивидуальных жилых домов в городской и сельской местности. Шахту выкапывают ручным или механизированным способом, после чего в нее погружают канализационные стеновые кольца с замком. Если на участке сделан колодец из бетонных колец, глубина сооружения может достигать 30 м – в этом случае для забора воды используют погружной электронасос.
Септики. Из колец для канализации своими руками некоторые домовладельцы сооружают септики или отстойники, используя конструкции с закрытым дном и верхом.
Дренажные колодцы. Установка ЖБИ колец под канализацию в бытовом хозяйстве – одна из распространенных областей их применения. Очищенные в индивидуальных септиках канализационные воды утилизируют на своем участке, используя для дополнительной очистки и направления стоков под землю поля аэрации или дренажные колодцы. Дренажную камеру многие монтируют своими руками из железобетонных колец, устанавливая несколько элементов с замковым соединением друг на друга в вертикальном положении.
Рис. 2 Инженерные сооружения из ЖБИ колец
Смотровые колодцы. Инженерные сооружения этого типа нужны канализации в частном доме в тех случаях, когда подземная магистраль имеет большую протяженность или ответвления. Для проведения очистных, профилактических работ и осмотра, по ходу канализационного трубопровода размещают колодцы небольшого диаметра. Они предназначены для доступа к ревизионным лючкам, установленным в трубах для их прочистки в случае засоров и наблюдения за состоянием магистрали.
Кессонные колодцы. Колодец из ЖБ колец нередко применяют для размещения в нем насосного оборудования, защиты от замерзания и атмосферных осадков скважинного источника воды при заборе ее погружным электронасосом или поверхностной насосной станцией. Глубина подобных сооружений обычно не превышает 2 м, при монтаже нередко используют кольца с готовым днищем или верхним перекрытием с отверстием для люка, еще один вариант монтажа – установка отдельных круглых плит для дна и верхнего лаза. Также для кессонных колодцев опытные пользователи приобретают готовые конструкции с встроенными металлическими ходовыми скобами, расположенными по всей высоте стенки.
Отстойники. Нередко в частном домовладении, особенно в сельской местности, лишенные доступа к централизованной канализации жители разделяют утилизацию отходов. Они устанавливают на улице отдельный туалет для фекалий, а серые воды после мытья посуды, стирки, уборки помещений и иных хозяйственных нужд сливают через канализационные трубы в дренажный отстойник, сооруженный из бетонных колец.
Погреба. Бетонные кольца с дном можно использовать на частном участке для сооружения погребов, предназначенных для хранения плодоовощной продукции глубоко под землей в зимнее и летнее время.
Горизонтальные проходы. При прокладке инженерных коммуникаций под дорогами, для перебрасывания водных масс на другую сторону автомобильных и железнодорожных магистралей, часто используют железобетонные кольца большого диаметра, которые проще и легче уложить последовательно друг за другом, чем сразу протянуть тяжелую длинную трубу.
Рис. 3 Выемка грунта под колодцы спецтехникой
Выводы и полезное видео по теме
Несколько советов от профессионалов помогут вам определится с типом ямы и построить резервуар из бетонных колец по всем правилам.
Этапы строительства выгребной ямы с подробными комментариями:
Монтаж бетонных колец:
Полезная информация о люках:
Как видите, устройство выгребной ямы из бетонных заготовок доступно даже неопытному строителю. Но помните, что для строительства функционального сооружения необходимо соблюдение норм, выверенный проект, точные расчеты и, скорее всего, потребуется помощь монтажников.
Если вы не уверены в своих силах, подумайте о возможности установки накопительной емкости из пластика или даже заводского септика.
У вас есть личный опыт в сооружении выгребной ямы из ж/б колец? Хотите поделиться полезной информацией или задать вопросы по теме? Пожалуйста, оставляйте – форма для отзывов расположена ниже.
