Бойлер косвенного нагрева: преимущества, альтернатива из других устройств

Подсоединение на стороне водоснабжения

Если точки водоразбора располагаются недалеко от нагревательной емкости, подключение производится по типовой схеме, представленной ниже. Поясним функции некоторых элементов:

• редуктор давления рекомендуется применять при скачках напора выше 6 Бар;
• обратный клапан на подаче ХВС не дает резервуару опорожняться в водопроводную магистраль;
• расширительная емкость компенсирует увеличение объема нагреваемой жидкости;
• предохранительный клапан, настроенный на 7 Бар, сбрасывает в канализацию воду в случае повышения давления до критической отметки;
• дренажный кран служит для слива воды по способу сообщающихся сосудов.

Важно оставить заполненной сливную магистраль — тогда при открытии дренажного вентиля водя вытечет по закону сообщающихся сосудов

Когда потребители находятся вдалеке от бойлера, стоит положить линию рециркуляции с дополнительным насосом и обратным клапаном. Если ваша модель нагревателя не оснащена отдельным штуцером для присоединения этой линии, просто врезайте возвратный трубопровод в магистраль на входе холодной воды.

Перед запуском системы с водонагревателем типа «емкость внутри бака» нужно сначала заполнить внутренний резервуар санитарной водой, только потом закачивать теплоноситель и производить опрессовку. Детали расскажет мастер на видео:

Критерии выбора бойлера косвенного нагрева

Перед тем, как приступить к выбору устройства, человеку необходимо знать, на что обратить внимание в первую очередь

Первое, чему уделяется внимание, – присутствие в частном доме автономного теплоснабжения

Если ответ отрицательный, то смысла в покупке бойлера – ноль.
Самое главное, что важно учитывать – емкость резервуара, здесь все просто, чем больше в семье человек, тем выше объем
Например, для одного владельца достаточно будет 80 литров, а если в семье проживает 3 человека, то актуальным вариантом станет БКН на 120 литров, более этого значения – 150 л. И это, не учитывая возможные хозяйственные дела, которые потребуют дополнительного расхода.
Важно правильно рассчитать мощность рабочего автономного котла для отопления

Так, если значение равно 35 кВт, то максимальная емкость составит 200 л.
Нельзя забывать, что срок работы прибора напрямую зависит от качества внутреннего покрытия. Самым бюджетным вариантом является эмалевое покрытие, его главный недостаток – со временем начинает трескаться от перепада температур. После того, как защитный слой уйдет, изделие, а именно металлическая часть, станет уязвима к появлению коррозии. Хорошее и качественное покрытие – стеклофарфоровое, конечно, стоимость вырастет в разы, однако эффективность остается на высоте. Также, отлично подойдут продукты имеющие титановое покрытие или резервуар, который выполнен из нержавеющей стали. Но найти первый, на российском рынке, очень сложно, потому что ценник на него стоит очень высокий.
Качественные трубки для змеевиков не стальные, как думают некоторые, а медные или латунные. Срок эксплуатации таких элементов гораздо выше, при этом их легче обслуживать.
Также, покупая бойлер, необходимо просмотреть материал внешней теплоизоляции, ведь от него зависит, какую температуру будет иметь вода. Идеальный вариант – пенополиуретановая изоляция. Хоть стоимость у нее выше, но КПД, гораздо больше, чем у дешевых устройств.
Правильно выбранное место монтажа, даст возможность сократить круг поиска в несколько раз.
Важно знать, что следить за состоянием оборудования должен сам владелец, проблемы не обнаружатся самостоятельно, так как это не производственная аппаратура.

Сильные и слабые стороны

Сильными качествами косвенных водонагревателей можно смело считать:

1. Значительные объемы горячей воды и бесперебойная подача именно горячей, а не теплой воды.
2. Одновременное обеспечение нескольких источников потребления горячей воды необходимой температуры.
3. В отапливаемый период времени года, себестоимость нагретой воды самая минимальная по затратам. Так как нагрев происходит за счет уже полученного тепла от другого носителя (системы отопления).
4. Нагрев воды в отличие от проточных нагревателей происходит без инертной задержки. Открыл кран – пошла горячая вода.
5. В зависимости от наличия источников тепла, можно применить несколько вариантов энергоносителей, включая солнечную энергию.

К слабым сторонам можно отнести:

1. Требуются дополнительные финансовые вложения. Водяной бойлер работает в комплексе с другим оборудованием.
2. Для первоначального нагрева бойлера потребуется значительное время. На этот период нагрева может снижаться температура обогрева дома.
3. Бойлер необходимо устанавливать в одном помещении с системой обогрева. Объёмы помещения должны обеспечивать полноценную установку и системы отопления и бойлера.

Электрокотлы с накопительным бойлером

Если в системе ГВС дома с автономным отоплением электрокотел эксплуатируется с накопительным бойлером, то последний представляет собой установку с теплообменником, включение которого происходит после того, как температура в отопительной системе достигла заданных параметров. Таким образом, если в доме установлен двухконтурный котел, он будет работать практически без отключения, периодически подогревая то теплоноситель, то воду в баке. Соответственно расход электроэнергии увеличится на 30-50%. Но так как приоритет отдается системе отопления, то при заморозках или сильном понижении температуры вода в бойлере может и не достигать заданных параметров – мощность нагревательных элементов будет направлена на постоянный подогрев теплоносителя.

В зависимости от емкости, для дома можно приобрести как настенные модели, так и напольные, но их объем, как правило, ограничивается 300 л. Более вместительные бойлеры использовать нерентабельно из-за повышенного расхода электроэнергии. Поэтому если требуется больший объем горячей воды для хозяйственных нужд, то лучше приобрести накопительную емкость косвенного типа. Единственным минусом в этом случае будут довольно солидные финансовые затраты на начальном этапе, так как стоимость таких бойлеров выше, но в процессе эксплуатации, учитывая долговечность прибора, все капиталовложения компенсируются более низкими затратами на оплату потребленного энергоресурса. При этом горячая вода в кранах будет всегда. Даже если случится внезапное отключение электроэнергии, вода быстро не остынет и будет доступна для использования в гигиенических или хозяйственных целях.

Примеры моделей косвенных водонагревателей

При выборе конкретной модели нужно учитывать условия, в которых ей придется работать, и под них подбирать соответствующие технические характеристики:

• Объем бойлера. Рабочий объем – объем воды, помещающейся в баке – подбирается по примерным рекомендациям. На одного человека может хватить 60 литров; 2 – 3 чел. – 100 – 120 л. Для большего количества нужно брать более 150 литров.
• Соответствие мощности отопительной системы и мощности, потребляемой бойлером. Обеспечение нормальной работы 100-литрового отопительного котла не менее 20 кВт, а для объема 150 – 200 л потребуется уже 35 – 40 кВт.
• Время нагрева до рабочей температуры зависит от объема и от количества витков змеевика. Некоторые модели снабжены двумя змеевиками.
• Размеры. Подбирая их, следует ориентироваться на то, что наилучшее место установки бойлера – рядом с отопительным котлом.

Малый вертикальный водонагреватель Gorenje GBK80ORLNB6

Характеристики:

• Тип нагрева – комбинированный (змеевик + 2 «мокрых» ТЭНа)
• Объем бака – 80 л
• Монтаж – настенный
• Мощность теплообменника – 17 кВт
• Вес – 58 кг
• Примерная стоимость: 20 – 22 тыс. руб.

Настенный водонагреватель Gorenje GBK80ORLNB6 объемом 80 л

Средний водонагреватель BOSCH WSTB 160 C

Это чисто косвенный бойлер, в котором отсутствует внутренний нагревательный элемент.

Характеристики:

• Объем бака – 160 л
• Монтаж – напольный
• Мощность теплообменника – 25 кВт
• Возможность рециркуляции – предусмотрена
• Регулировка температуры: 35 – 85° С
• Вес – 42 кг
• Примерная цена: 25 – 27 тыс. руб.

Напольный водонагреватель BOSCH WSTB 160 C на 160 л

Большой водонагреватель Hajdu STA 400 C

Характеристики:

В базовой комплектации – модель чисто косвенного нагрева. Но предусмотрена возможность дополнительной установки собственного нагревательного элемента.

Характеристики:

• Объем бака – 400 л
• Монтаж – напольный
• Мощность теплообменника – 35 кВт
• Встроенная регулировка температуры
• Вес – 142 кг
• Примерная цена: 75 – 85 тыс. руб.

Косвенный водонагреватель Hajdu STA 400 C объемом 400 л

Плюсы и минусы бойлера косвенного нагрева

К преимуществам такой конструкции можно отнести:

• обеспечение горячей водой;
• подключение к центральной системе отопления;
• уменьшение расхода энергоресурсов;
• незначительные затраты на изготовление конструкции;
• установка вблизи отопительного котла.

Недостатки изделия:

• чтобы нагреть большое количество воды, потребуется длительное время, в течение которого помещение отапливаться будет с меньшей интенсивностью;
• для установки конструкции понадобится дополнительная площадь или отдельное помещение;
• змеевик требует регулярного очищения механическим или химическим способом.

Установка и схема обвязки бойлера косвенного нагрева

Существует три варианта подключения к системе отопления и все они подразумевают установку бойлера на минимальном удалении от котла. Следует располагать бойлер на достаточно прочном основании и строго по уровню. Ввод теплоносителя должен выполняться сверху, отвод снизу. Забор горячей воды, напротив, выполняется сверху, а подпитка — снизу.

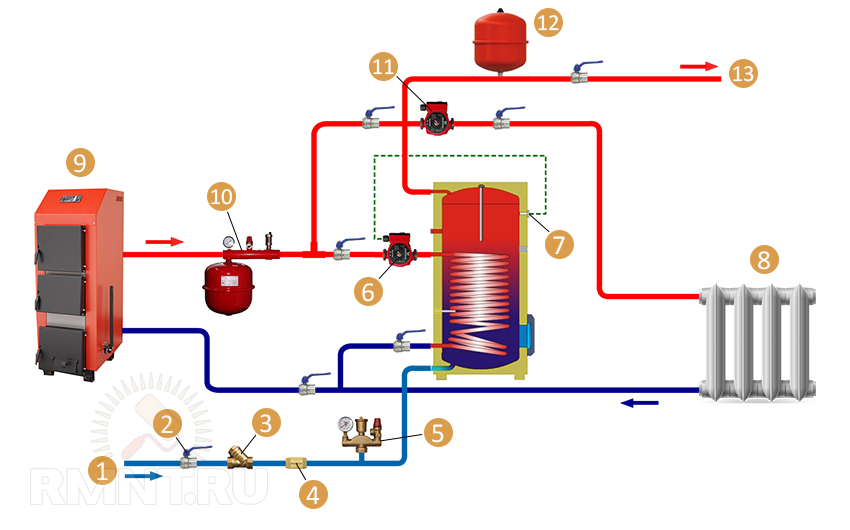

Вариант 1. Труба подачи отопления делится на две ветки, на каждой из которых стоит запорная арматура или трехходовой кран. Одна ветка проходит через бойлер, другая закорачивает магистраль, если нагрев воды не нужен. Такой способ оптимален при постоянном использовании бойлера или сезонном режиме работы. Регулировать температуру в таком случае можно двумя электромагнитными клапанами с самовозвратом, подключенными через трехконтактное реле термостата.

1 — подача холодной воды; 2 — запорная арматура; 3 — сетчатый фильтр; 4 — обратный клапан; 5 — группа безопасности; 6 — радиатор отопления; 7 — котел отопления; 8 — группа безопасности котла; 9 — циркуляционный насос; 10 — трехходовой кран; 11 — электромагнитный клапан; 12 — расширительный бак системы ГВС; 13 — горячая вода к потребителям

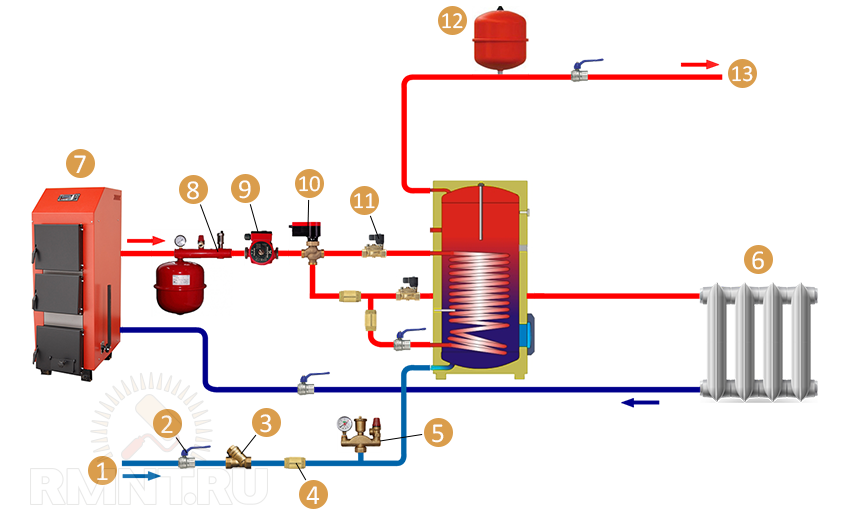

Вариант 2. Труба подачи имеет ответвление, к которому подключены последовательно циркуляционный насос и бойлер, с другой стороны подключение выполнено к трубе обратного потока. Насос включен через цепь реле термостата, таким образом, при падении температуры воды внутри бойлера он активирует принудительную циркуляцию и ускоряет нагрев. Контур отопления имеет собственный насос, установленный на трубе подачи после места врезки бойлера. Такой вариант оптимален, если бойлер используется нечасто или требуется температура воды ниже, чем в системе отопления.

1 — подача холодной воды; 2 — запорная арматура; 3 — сетчатый фильтр; 4 — обратный клапан; 5 — группа безопасности; 6 — циркуляционный насос системы ГВС; 7 — термостат бойлера; 8 — радиатор; 9 — котел отопления; 10 — группа безопасности котла; 11 — циркуляционный насос системы отопления; 12 — расширительный бак системы ГВС; 13 — горячая вода к потребителям

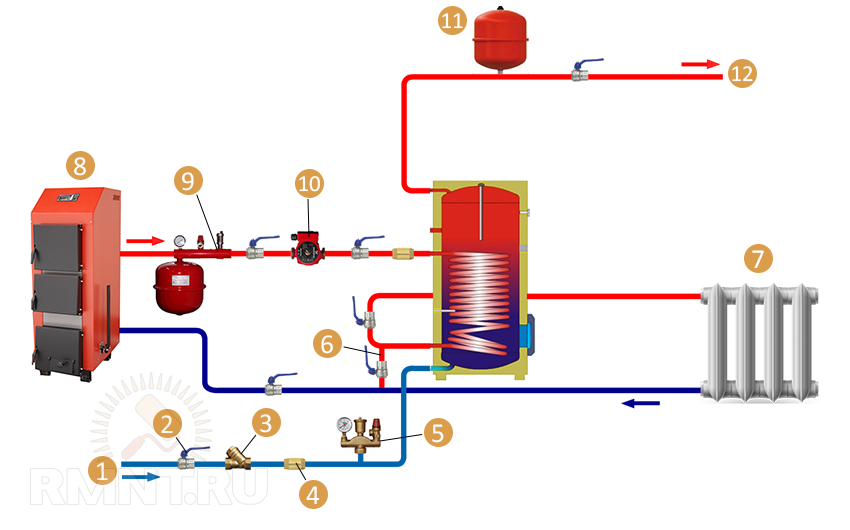

Вариант 3. Бойлер последовательно соединен с трубой подачи котла через циркуляционный насос. При таком подключении бойлер всегда работает в режиме теплоаккумулятора, вариант оптимален для устройств с рециркуляцией. Наличие байпаса, соединяющего выход теплоносителя из бойлера с обраткой котла, делает возможным использование системы ГВС летом.

1 — подача холодной воды; 2 — запорная арматура; 3 — сетчатый фильтр; 4 — обратный клапан; 5 — группа безопасности; 6 — байпас; 7 — радиатор отопления; 8 — отопительный котел; 9 — группа безопасности котла; 10 — циркуляционный насос; 11 — расширительный бак системы ГВС; 12 — горячая вода к потребителям

При любой схеме подключения необходимо устанавливать запорную арматуру на всех патрубках бойлера и циркуляционного насоса. Подключение бойлера к системе ГВС обязательно требует установки со стороны подачи воды расширительного бака с мембраной для компенсации давления нагреваемой жидкости. На трубе подвода холодной воды до группы безопасности должны быть обязательно установлены сетчатый фильтр и обратный клапан.

Лучшие бойлеры объемом до 150 л

№3. Baxi Premier plus 150

Baxi Premier plus 150

Эта модель имеет два способа установки – на пол и на стену. Рассмотрим его технические характеристики:

• давление (на входе) – 7 атм.;
• мощность – 3000 Вт;
• объем – 150 л;
• макс. температура воды – +65 °С;
• время разогрева воды до +65 °С – 15 минут.

В конструкции заложена возможность установки трубчатого электронагревателя, который может за два с половиной часа нагреть до +45 °С. Имеется контур рециркуляции, через который за короткий срок вода может попасть в теплоноситель.

Плюсы

• два встроенных термостата – для безопасности и поддержания температуры;
• короткий срок нагрева воды;
• высокая эффективность теплообменника за счет конструкции;
• прочность находится на высоком уровне;
• малый вес.

Минусы

• неполная совместимость температурного датчика с котлом;
• достаточно высокая цена.

Baxi Premier plus 150

№2. De Dietrich BP 150

De Dietrich BP 150

Данная модель цилиндрического водонагревателя имеет достаточно интересный дизайн. Кроме того, водонагреватель данной фирмы известен своей качественной сборкой.

В состав конструкции входят следующие составляющие:

• бак – сталь снаружи, стеклокерамика внутри;
• термометр стрелочного типа;
• фланец боковой;
• магниевый анод;
• теплоизоляция из полиуретана, толщина которого — 5 см.

Рассмотрим его технические характеристики:

• мощность – 3300 Вт;
• объем – 150 л;
• давление (на входе) – 6 атм.;
• макс. температура воды – +90 °С;
• время разогрева воды до +50 °С – 17 минут.

Высота данного бойлера составляет метр, вес – чуть меньше 90 кг. Крепят его вертикально.

Плюсы

• высокая стойкость к коррозии;
• можно включить и не настраивать – прибор сразу начнет работу;
• легкий монтаж и демонтаж;
• качественная сборка;
• надежность на европейском уровне;
• приятный дизайн.

Минусы

тяжелый по весу.

De Dietrich BP 150

№1. Vaillant VIH R 150

Vaillant VIH R 150

Данная модель немецкого производства выполнена из нержавеющей стали. Внутри поверхность бака покрыта эмалью. В ее конструкции заложены следующие элементы:

• спиралевидный теплообменник из «нержавейки»;
• обратный клапан;
• термометр стрелочного типа;
• магниевый анод;
• вентиль сливной;
• теплоизоляционный материал.

Перейдем к рассмотрению его технических характеристик:

• давление (на входе) – 10 атм.;
• мощность – 2600 Вт;
• объем – 144 л;
• макс. температура воды – +85 °С;
• время разогрева воды до +65°С – 23 минут.

Можно установить данный водонагреватель на полу. Подключать можно двумя способами: через котлы (atmoVIT и iroVIT имеет наибольшую совместимость) или через центральное водоснабжение.

Плюсы

• регулировка по высоте ножек;
• качественный ТЭН;
• добротное качество сборки;
• совместимость с котлами газового типа;
• приятный дизайн.

Минусы

немного трудно проходит установка.

Vaillant VIH R 150

Типы бойлеров для нагрева воды

Чтобы понять, как работает бойлер, необходимо разобраться, какие бывают водонагреватели и в чем заключаются их отличия.

Независимо от производителя существует несколько типов устройств для автономного нагрева воды:

1. Электрические накопительные нагреватели.
2. Бойлеры косвенного нагрева.
3. Электрические проточные.
4. Газовые.

Выбор водонагревателя осуществляется исходя из личных предпочтений владельца помещения. При выборе следует учитывать особенности конструкции бойлера и тип доступного источника тепла.

Это интересно: Проточный магистральный фильтр для воды — как выбрать и установить прибор

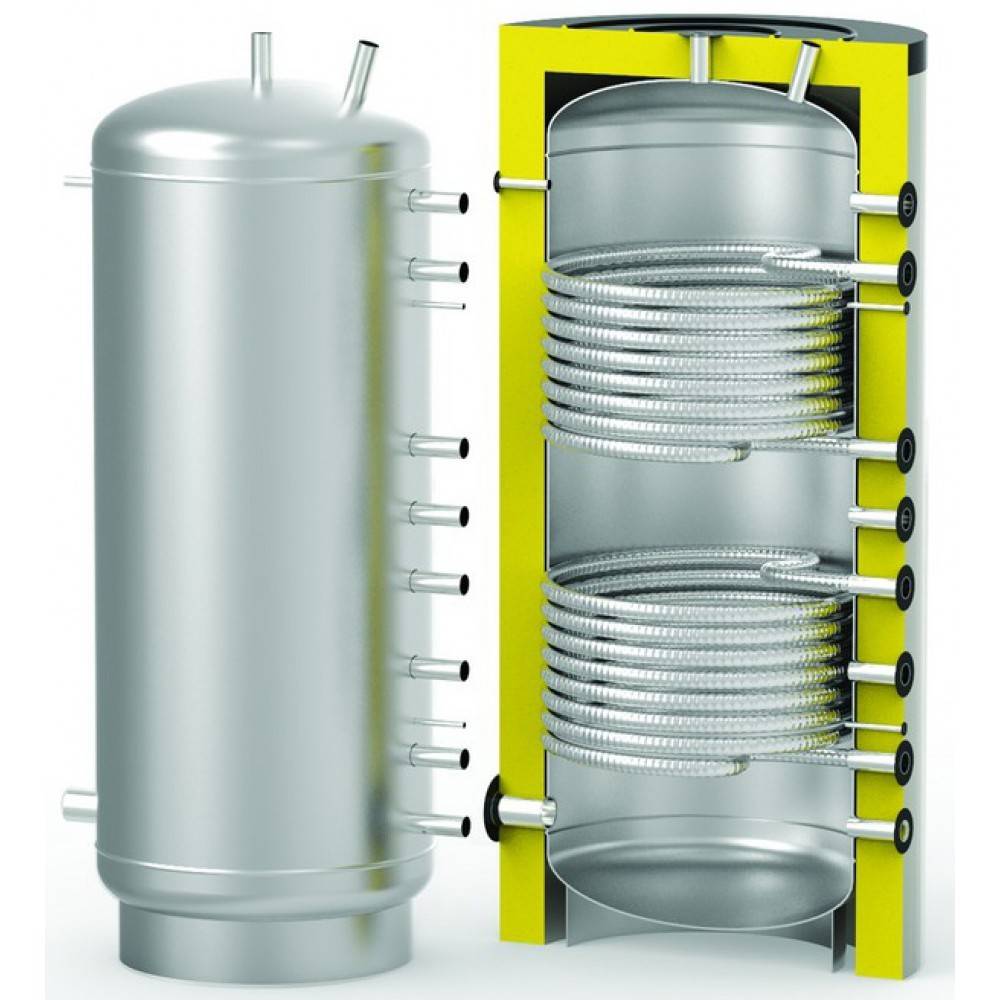

Устройство бака косвенного нагрева

Особого отличия от обычного водонагревателя косвенный бойлер не имеет. Внешне это симпатичный бак. Может быть достаточно солидного размера, все зависит от его объема.  Бойлер состоит из: (корпуса, определенного утеплителя, основного прочного, нержавеющего бака, термометра, теплообменника — змеевика и магниевого анода).

Слой утеплителя, расположенный между корпусом и основным баком, представляет собой мощный термос, благодаря чему система практически не имеет потерь тепла — (2-3°С) за 24 часа. Процесс контроля и управления температурного режима позволяет постоянно поддерживать заданные температурные параметры горячей воды.

Отдельно стоит остановиться на устройстве теплообменника. Он представляет собой спираль особой конструкции из полой трубки (металл или латунь), установленной особым образом (обычно в нижней части внутри корпуса). Расположение теплоносителя имеет принципиальное значение для оптимального нагрева воды. При нагреве вода изменяет свою плотность, и более теплая поднимается в верхнюю часть бака. Такое расположение теплоносителя позволяет быстро и равномерно нагревать значительные объемы воды.

Главную угрозу для косвенного водонагревателя может представлять гальваническая коррозия. Чтобы этого не происходило, конструкция бойлера защищена магниевым анодом. Задача анода принять все электрохимические (реакции) воздействия на себя, защищая все остальные детали. Магниевый анод необходимо периодически менять.

Современные модели бойлеров оснащены альтернативными источниками тепла. Это комбинированные водяные бойлеры. Для неотопительного летнего периода бойлер используют для нагрева воды за счет электричества или газа. На рынке представлены бойлеры для нагрева воды, в которых используется источники солнечного света.

Общие сведения

Из чего состоит водонагреватель

Пространство между баком с корпусом оснащают теплоизоляционным материалом. Данный метод сводит к минимуму теплопотери за сутки, всего три – четыре градуса. Теплообменник представляет собой изогнутую спиральную трубку, изготовленную из стали, либо латуни. По — другому трубку называют змеевиком. Как правило, он представляет собой сложную деталь, расположенную снизу бойлера, поэтому в баке достигается равномерный прогрев воды.

Внимание! Количество завитков змеевика влияет на эффективность теплообмена. При помощи магниевого анода ведется борьба с коррозией, которая образуется из-за гальванических процессов

Анод способствует нейтрализации химических реакций, при этом другие элементы из металла не страдают. Важным считается обеспечить защиту сварочных швов от разрушительного действия коррозии. Изношенный анод следует вовремя менять на новый

При помощи магниевого анода ведется борьба с коррозией, которая образуется из-за гальванических процессов. Анод способствует нейтрализации химических реакций, при этом другие элементы из металла не страдают. Важным считается обеспечить защиту сварочных швов от разрушительного действия коррозии. Изношенный анод следует вовремя менять на новый.

Бойлеры могут совмещать сразу несколько вариантов для выбора теплового источника. Устройства хорошо работают после окончания сезона отопления, в качестве подогрева могут выступать газ с электричеством, и даже солнце. Комбинированные модели состоят из пары теплообменников трубчатого типа: первый применяют для носителя из сети отопления, другой служит для различных видов источников.

Особенности функционирования

Прибор для подачи теплой воды покупают в комплекте с котлом. В продаже имеется котельное оборудование двухконтурного вида, способные поставлять в помещение, как тепло, так и горячую воду. Двухконтурный тип котлов отличается по объему подаваемой жидкости, он небольшой по отношению к устройствам с косвенным типом нагревания. Это дает гарантию для бесперебойной работы системы.

Бойлеры этого вида нагреваются от системы отопления. Вода поступает от источника нагрева к змеевику, расположенного в баке. Вода прогревается, циркулируя по змеевику. Циркуляция обеспечивается с помощью насоса. Поверхностью теплового обмена становятся стенки у змеевидной трубки. При достижении воды нужной температуры насос перестает работать.

Внимание! Если работает бойлер косвенного типа, то температура немного падает в отопительных контурах. При правильном монтаже устройства эти перепады совсем неощутимы

Для достижения наименьших показателей теплопотери устройство утепляют полиуретаном, пенополистиролом. Бойлер напоминает конструкцию термоса, в котором долго хранится тепло. Вода поступает в бойлер по входному патрубку, соединяющийся с отопительной системой. Вода, преодолевая патрубок, поступает в змеевик. В нем она нагревается, и через выводящую трубу выходит к месту назначения.

Схема и особенности подключения системы косвенного нагрева

Качественное водоснабжение возможно при использовании всех возможностей косвенного обогревателя. Монтаж системы надо вести с применением устройств, регулирующих параметры работы и предохраняющих от аварийных ситуаций.

Схема обвязки водонагревателя с рециркуляцией

• За редкими исключениями вход холодной воды расположен в нижней части бойлера. Выход горячей воды – в верхней части.
• Движение теплоносителя и в змеевике и в системе из двух баков осуществляется сверху вниз.
• Для регулирования поступления теплоносителя в бойлер обычно применяется одноконтурная схема, в которой регулирующим элементом является трехходовой клапан. Управление клапаном осуществляется по сигналам термостата, встроенного в .
• Необходима установка предохранительных элементов, обеспечивающих безопасность. Обратный клапан в водопроводном контуре перекрывает движение воды в обратном направлении. Расширительный бачок или гидроаккумулятор компенсируют давление во входном и выходном контурах при отсутствии потребления. Также требуется клапан, предохраняющий систему от повышенного давления и автоматический воздухоотводчик.
• Если в водонагревателе предусмотрен дополнительный вход для воды в середине бака, то полезно смонтировать контур рециркуляции. Он обеспечит равномерный прогрев всего объема воды в баке. Для его работы потребуется установка дополнительного циркуляционного насоса.

Если потребление горячей воды осуществляется редко, есть смысл монтажа двухконтурной схемы, где поступление носителя тепла в бак идет отдельно от отопительного контура. Тогда вместо трехходового клапана устанавливается еще один дополнительный насос для прокачки теплоносителя в бойлер.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Монтаж бойлера косвенного типа

До того как приступить к монтажным работам нужно определиться с местом его размещения. Иногда, с целью экономии места, приобретается напольный водонагреватель, над которым устанавливается котел. Обязательно при этом следует обеспечить доступ к бойлеру для сервисного обслуживания или ремонта.

Если производиться установка бойлера навесного типа, с учетом того, что его вес вместе с водой весьма внушителен, то монтаж допустимо выполнять только при условии, если стена, на которую он будет крепиться, является несущей и обязательно с помощью анкерных болтов. Напольный бойлер просто устанавливается на свое место (если другого неуказанно в инструкции к нему).

Печь-камин для дачи длительного горения. – здесь больше полезной информации.

Следующий этап работ связан с подключением труб для теплоносителя, в соответствии с выбранной схемой подключения. Далее, установка бойлера своими руками предполагает подведение труб для подачи холодной воды через нижний патрубок.

Рекомендуется подключение выполнять, используя обратный или предохранительный клапан, а иногда они устанавливаются вместе, но последовательно.

Вас заинтересует эта статья – Электрические накопительные водонагреватели (бойлеры).

Важно отметить, что для подключения бойлера к котлу следует использовать исключительно металлические трубы.

Выходной патрубок соединяется с системой горячего водоснабжения через шаровый кран. Рекомендуется дополнительно предусмотреть установку расширительного бака или хотя бы воздухоотводчика.

После того как все работы по монтажу завершены, следует этап пробного запуска, в результате которого проверяется прежде всего герметичность всех соединений, обязательно выполняемых с использованием герметика или ФУМ-ленты.

Во время монтажа нужно проверить состояние магниевого анода, выполняющего функции защитного элемента от химических процессов, появляющихся в результате взаимодействия металлических стенок бака и нагретой воды. Как правило, дважды в год, например, осенью и весной, должна производиться их замена.

Соблюдение этого правила, а также и второго, связанного с тем, что если бойлер не используется, то из него следует спустить полностью воду, способно значительно увеличить срок бесперебойной службы аппарата.

Виды бойлеров косвенного нагрева

Классические модели

Бойлер косвенного нагрева – цилиндрический, кубический или прямоугольно-параллелепипедный аппарат накопительного типа, с помощью которого производится и подается горячая вода к смесителям сантехнических приборов. Устанавливается в столовых, барах, ресторанах, а также в домах с автономным или (и) централизованным отоплением с целью создания системы ГВС.

В конструкцию и комплектацию агрегата входят: корпус, состоящий из внешнего кожуха, утеплителя и внутреннего бака; змеевик-теплообменник, магниевый анод и рециркуляционный патрубок; подвод/отвод для холодной/горячей воды и вход/выход для циркулирующего теплоносителя; насос, термометр, термостат, сливной кран, водный фильтр и трехходовой клапан; группа безопасности и блок управления. Крепится прибор вертикально в непосредственной близости от котла в специально предусмотренном помещении: объемом ≤ 200 л к капитальной стене, емкостью ˃ 200 л – к полу.

Отличительная особенность рассматриваемого накопителя – отсутствие штатного источника питания, место которого занимает котел, вырабатывающий энергию для отопительной системы. Чтобы к мойке, раковине, ванне и душу поступала горячая вода, агрегат «привязан» одним замкнутым контуром к СГВС, другим – к СО.

Часть теплоносителя, предназначенного для радиаторов, направляется в бак, сверху вниз проходит через змеевик, возвращается в котел; холодная вода подается в емкость, снизу вверх нагревается от теплообменника, под давлением движется к смесителям, по кольцевому трубопроводу рециркулирует обратно.

Поскольку доля тепловой энергии, предназначенной для отопления, потребляется бойлером, одноконтурный котел подбирается с 30-процентным запасом мощности, кроме того, на входе в бак устанавливается 3-ходовой клапан, который посредством реле регулирует баланс между системами. Не менее полезен утеплитель, благодаря наличию которого вода за сутки остывает всего лишь на 2…4 °С.

Преимущества классических бойлеров косвенного нагрева:

• высокая производительность – одновременная подача к нескольким точкам разбора;
• возможность рециркуляции – после открытия крана мгновенно поступает горячая вода;
• наличие теплоизоляции – жидкость остывает в сутки не более чем на 4 °С;
• фактор косвенного нагрева – низкая себестоимость получаемой воды;
• простота конструкции – удобство пользования.

Недостатки:

• длительность нагрева при больших габаритах бака;
• периодический отбор тепла из системы отопления;
• невысокая эффективность в сезон «весна-осень».

Как видно, наибольший плюс классических моделей – отсутствие потребления электричества, газа или другого топлива. Существенный минус – по завершении отопительного сезона это преимущество теряет силу.

Комбинированные модели

Комбинированный бойлер – это усовершенствованная модификация классической модели, которая после отключения отопления использует собственные источники энергии.

Конструктивное исполнение предусматривает: дополнительный теплообменник под контур, например, с солнечной батареей; фланец для присоединения «мокрого» или «сухого» ТЭНа. Эти устройства, в зависимости от целесообразности, работают как в паре с отопительным котлом, так и самостоятельно – ТЭН, во избежание преждевременного износа, на время длительного простоя отключается от бака.

Кроме данных устройств, в сеть ГВС может врезаться тепловой насос или (и) система централизованного отопления. Для обеспечения безопасности, так же как и в случае с классической версией, устанавливаются: на входе в накопитель – обратный и предохранительный клапаны для предотвращения обратного тока и слива излишек воды; на выходе – гидроаккумулятор для регулирования объема жидкости, меняющегося под воздействием температуры.

Преимущества комбинированных бойлеров косвенного нагрева:

• широкие возможности комплектации источниками питания;
• доступность эксплуатации только 1 либо сразу 2 теплообменников;
• высокие теплосберегающие характеристики;
• эффективное обеспечение горячей водой;
• несложное периодическое обслуживание;
• комфортность пользования.

Недостатки:

• сравнительно непростой монтаж системы;
• высокая общая стоимость.

По сравнению с классическими комбинированные модели более практичные, поскольку обладают возможностями подключить ТЭН и второй контур подогрева. Правда, за дополнительные источники энергии нужно платить.
