Что собой представляет современная водосточная система

Как правильно выбрать водосточную систему

Система из пластика

Они бывают бесклеевыми и клеевыми. Во втором случае установку производится при помощи клея. Водостоки из пластика обладают такими достоинствами:

• Отлично противостоят коррозионному воздействию.
• Имеют невосприимчивость к ультрафиолетовым лучам, при этом водосточная пластиковая система имеет высокое качество и сохраняет свои качества в течение долгого эксплуатационного срока.
• Для клеевой системы не нужен уход, потому что используется способ холодной сварки. Тут элементы скрепляют на молекулярном уровне.
• Имеют малый вес и достаточно прочные.
• Рабочая температура варьирует в пределах -40…+70 градусов.
• Удобные в монтаже.
• Представлены в большой цветовой палитре.

Комплектующие детали самые разные, а потому система водостока может принимать самые разные конфигурации. Это сделает его незаменимым при установке ломаной крыши.

Минусы ПВХ водостоков:

• Требуется регулярно производить замену уплотнителей, что влечет за собой частую разборку и сборку элементов.
• Повышенный коэффициент линейного расширения.
• Непригодность к ремонту – разрушенные компоненты нереально восстановить.
• Материал обладает свойством разрушения под воздействием механического влияния. Вот поэтому такую систему не устанавливают в высотках. Система из пластика может быть установлена лишь в малоэтажках.

Монтаж водосточной системы производят на уплотнительные резинки.

Металлическая водосточная система

Выполненная из металлического профиля система будет иметь несколько разновидностей. Выделим медные и оцинкованные модификации. Есть оцинкованные системы с покрытием из полимера. Главным отличием между ними является эксплуатационный срок и цена. Положительные свойства водостоков из металла заключаются в надежности и прочности, а еще в способности к выдерживанию больших нагрузок от снега и остальных воздействий внешней среды. Также они не горят. Рабочий режим температур у них варьирует в пределах -65…+135 градусов. Металлические водостоки имеют следующие недостатки:

• Малое число составных компонентов, из-за чего установка может быть произведена лишь на кровле с прямым углом.
• Большой системный вес в целом.
• Образование ржавчины, если будет испорчен защитный слой.
• Небольшой выбор цветов.
• Трудности в установке.

Выбор водосточной системы

Подбор водосточной системы совершают не только по индивидуальным требованиям владельца, но и по следующим показателям:

• Климатические условия в районе (максимально возможный уровень осадков);
• Конструкция, размеры крыши и угол ската;
• Количество этажей в здании, его возраст и выносливость несущей системы.

Выбор системы водослива зависит от таких характеристик здания, как число этажей и разновидность материала крыши. Здания с числом этажей свыше 6 оснащаются внутренней водосточной системой, до 5 – наружной организованной, до 2 этажей – наружной организованной или неорганизованной.

Внутренний водоотвод рассчитан для отапливаемых зданий с рулонным или мастичным покрытием крыш, а также на плоских кровлях. В других случаях устанавливается наружная водосточная система.

В частных домах с числом этажей до 3-х следует обустраивать организованный наружный водосток СНиП, т.к. он комфортен в обслуживании.

Цена материала часто зависит от его качества. Так, медные водостоки либо изделия из титан-цинка не подвержены разрушению, устойчивы к отрицательному воздействию климатических условий, однако имеют высокую цену.

Зачастую для изготовления водостока из металла применяют сталь:

• оцинкованную (на сегодняшний день её применяют все реже — она подвергается коррозии и недолговечна),
• покрытую защитным полимерным слоем. Подобная система стойкая, качественная рассчитана для многоэтажных зданий.

Металлическая система имеет множество нюансов:

Металл не стоит использовать в приморских регионах, где в воздухе содержится много солей, а также в регионах с развитой промышленностью — активные вещества растворяются в воде, вступают в реакцию с металлом и уменьшают длительность использования водостоков. От металлической системы нужно отказаться, если здание старое, слабая несущая конструкция, фундамент или стропильная система. Металлические водостоки имеют низкую звукоизоляцию. Во время осадков они будут издавать шум.

Выбор водосточной системы

Пластиковые водостоки не подвержены коррозии, устойчивы к отрицательному воздействию климатических условий. Имеют маленькую массу и несложную установку — монтаж таких водосточных систем может совершить даже неопытный хозяин дома. Для многоэтажных зданий они не подойдут.

Составляющие компоненты водосточной системы

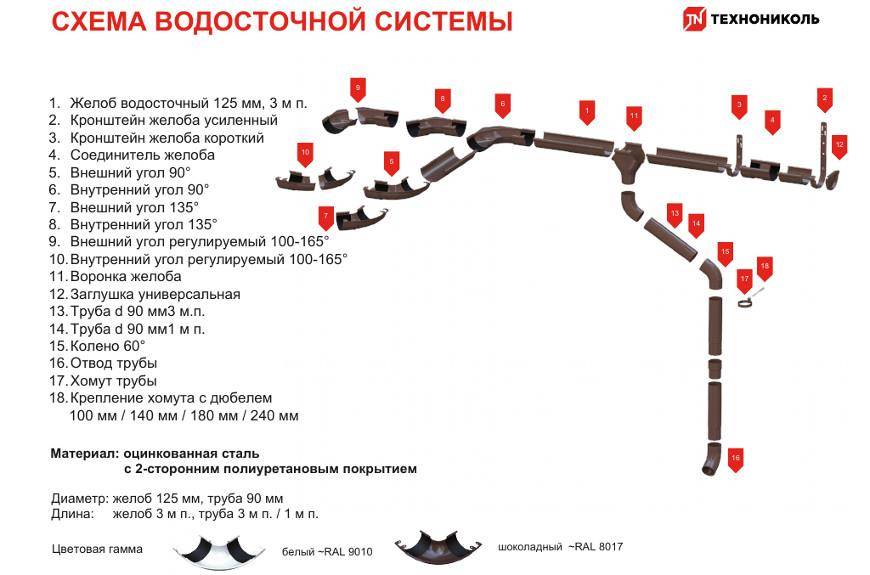

Любая водосточная система состоит из следующих комплектующих элементов:

1. Желоба, которые принимают на себя все водные потоки с крыши и направляют их в нужном направлении.
2. Трубы. Здесь сказать особо нечего.
3. Различные повороты и углы. Они предназначены для придания трубам нужной конфигурации.
4. Воронки для сбора воды в трубы.
5. Различного рада заглушки. Они применяются в тех местах, где нужно ограничить или убрать поток воды. Например, водораздел между желобами или торцевой край конечного желоба.
6. Крепёжные элементы. Здесь тоже всё просто: для труб применяются хомуты, а для желобов – специальные кронштейны.

Вот такое не сложное устройство водосточной системы мы и будем рассматривать. Хотя, здесь ещё можно отметить фильтры (сетки и корзинки), устанавливаемые в воронки, кабель для водостоков (применяется против обледенения кровли) и другие аксессуары.

Размер

Каждый производитель имеет в своем ассортименте несколько систем, которые отличаются между собой размером труб и желобов. В наименование системы входит диаметр желоба, которые указывается в миллиметрах, и чаще всего встречаются такие:

• 100 и меньше — для нежилых небольших объектов, гаражей, сараев, остановок;
• 110-125 — для больших гаражей и сараев, небольшие жилые дома, веранды, пристройки;
• 125-135 — стандартный размер для жилых загородных домов. Также подходит для небольших промышленных зданий;
• 150-180 — крупные объекты промышленного и коммерческого назначения, многоквартирные дома, фабрики.

Желоба комплектуются трубами соответствующих размеров. Производитель всегда указывает размер в соответствие с желобом, поэтому вам не стоит беспокоиться об этом.

Как крепить водосток к крыше: способы

Для крепления водостоков на дом разработано несколько основных способов:

• Крепление к лобовой (ветровой доске);
• Крепление к обрешетке;
• Крепление к стропилам.

Самый надежный вариант крепления состоит в том, что крюки для крепления водостока крепятся под кровлей к верхней части стропила до монтажа обрешетки и финишного покрытия. Крюки дополнительно прижимаются обрешеткой. Данный способ применим только в процессе строительства и, если шаг между стропилами не превышает 0.6 м.

Несколько проще производить монтаж своими руками на крышу по готовой обрешетке. Крючки дополнительно не прижимаются, но это единственное отличие от первого способа (если только доски обрешетки не сильно тонкие). Данный вариант имеет то преимущество, что позволяет повесить водосток при большом расстоянии между стропилами.

К лобовой доске крепить держатели можно только в том случае, когда позволяет надежность самой доски и ее крепления к элементам крыши.

Накрытая крыша лишает возможности выбирать среди большинства удобных вариантов. Как закрепить водосток на полностью готовую крышу, под профнастил или иное покрытие, будет рассмотрено ниже. В зависимости от конструкции можно рассмотреть такие способы крепления:

• К боковой поверхности стропил (с теми же критериями по расстоянию между ними);
• К лобовой доске;
• К стене строения.

Монтаж на боковую поверхность стропил следует выполнять длинными крючьями, поскольку гвозди или шурупы будут воспринимать нагрузку на изгиб и со временем могут разболтаться или обломаться. Для крепления на боковую поверхность стропил используются специальные крючья с выгнутой на 90° монтажной плоскостью.

Обратите внимание! Для обеспечения надежности крепления и исключения повреждения стропил они должны быть изготовлены из бруса сечением не менее 120х50 мм. Если поперечник стропил на крыше меньше, то данный способ применять не рекомендуется

Для монтажа водостока на ветровую доску не имеет значения, покрыта крыша или нет

Основное требование – надежность основания, то есть ветровой доски. Ее толщина должна составлять не менее 20-25 мм

Для монтажа водостока на ветровую доску не имеет значения, покрыта крыша или нет. Основное требование – надежность основания, то есть ветровой доски. Ее толщина должна составлять не менее 20-25 мм.

Крепление водостока к крыше можно производить по нескольким вариантам крюков:

• Обычные крючки с длинной монтажной площадкой;
• Крючки с опорной поверхностью;
• Крючки с регулируемой крепежной поверхностью для установки на наклонных досках;
• Использование специального направляющего профиля и крючка особой формы.

Применение профиля во многом упрощает монтаж водостока, особенно в части соблюдения необходимого уклона и соосности всех крепежных элементов. Из минусов – довольно высокая стоимость.

Крепить кронштейны к обрешетке можно, если есть возможность демонтировать или сдвинуть нижний ряд покрытия крыши. Делать это наиболее просто на черепичной крыше и из металлочерепицы или профлиста и практически нереально на крытой классическим шифером.

Для закрепления на стену используются специальные стальные штыри необходимой длины. К штырям крепятся крюки, а на них, в свою очередь, желоба водостока.

Надежное кровельное покрытие крыши – металлочерепица, поликарбонат и иные жесткие и прочные материалы позволяют выполнять крепление элементов водостоков к крыше непосредственно к кровельному покрытию посредством специальных струбцин.

Важно! При всей очевидности и удобстве нельзя крепить водосток к торцевым поверхностям стропил, поскольку крепежные элементы будут проходить вдоль волокон древесины, и надежность удержания закрепляемого крепежа окажется крайне низкой

Виды систем

Водосточные системы можно разделить на два вида:

• организованными – представляют собой целую систему для сбора жидкости. В свою очередь внешние системы водосбора могут быть:
• внешние (традиционные) – представляют собой организованный водосток и предназначены для покатых крыш. Элементы данной системы крепятся с внешней стороны здания;

Внешняя водосточная система

внутренние – монтируются только на плоской кровле, а значительная часть элементов системы расположена под облицовочными материалами. Таким образом, внутренняя система скрыта, а над крышей выступают только воронки для сбора воды;

Внутренняя водосточная система

неорганизованными – такие системы водосбора не имеют воронок, желобов и труб для слива, а талая и дождевая вода стекают непосредственно на землю.

Зачем нужен водосток?

Вода – опаснейший враг любых строительных материалов. Именно она чаще всего становится причиной разрушения конструкций. Влага особенно коварна в межсезонье, когда циклы замерзания и оттаивания, сменяя друг друга, приводят к морозному пучению материалов. Результатом становится полный набор неприятностей: отслоение штукатурной и каменной облицовки фасада, разрушение кладки цоколя, намокание и деградация утеплителя в вентилируемых фасадных системах, гниение деревянных элементов конструкций. К тому же постоянное попадание воды на фасад приводит к появлению темных разводов, что смотрится очень некрасиво. Неконтролируемый сток с кровли, особенно в отсутствие дренажа, размывает отмостку, может стать причиной попадания воды в конструкции фундамента и в подвал, наносит вред посаженным у дома растениям и способен превратить почву по периметру строения в настоящее болото. В дождливые годы все эти процессы могут проходить довольно быстро, так что устанавливать водосток нужно сразу же после постройки дома, не дожидаясь «лучших времен».

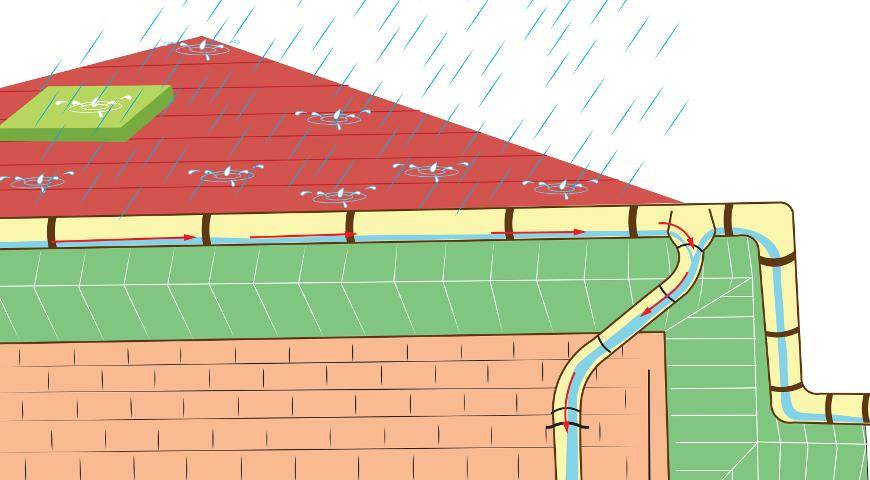

Схема работы водосточной системы

Монтаж системы

Монтажная технология водосточных системы включает в себя выбор системы, приобретение материалов и выполнение специальных расчетов. В зависимости от пропускной способности, выделим несколько типов водостока. К примеру, они могут быть обозначены цифрами 100/75, 150/110, 125/90, где показано соотношение трубного диаметра и желоба. У каждой компании-производителя есть личные показатели, а конфигурация тоже будет отличаться. Вот этом лучше не стыковать системы, которые выпущены различными компаниями. Многообразие систем требуется для того, чтобы любой человек мог выбрать соответствующую потребностям модификацию.

Как выбрать водосток

Для грамотного выбора отводной системы требуется обязательно ознакомиться с уровнем осадком в том или ином регионе. После этого стоит произвести расчет площади ската. Это нужно делать не в плане всех элементов, а лишь наибольшего по размеру. Именно такой размер и будет определяющим для выбора желоба. Если в доме кровля плоская или имеет уклон менее 10 градусов, эффективная площадь поверхности будет Е1=С*А. Так получится показатель в квадратных метрах, а после выбора системы стоит определить ее тип и рассчитать необходимое число материалов

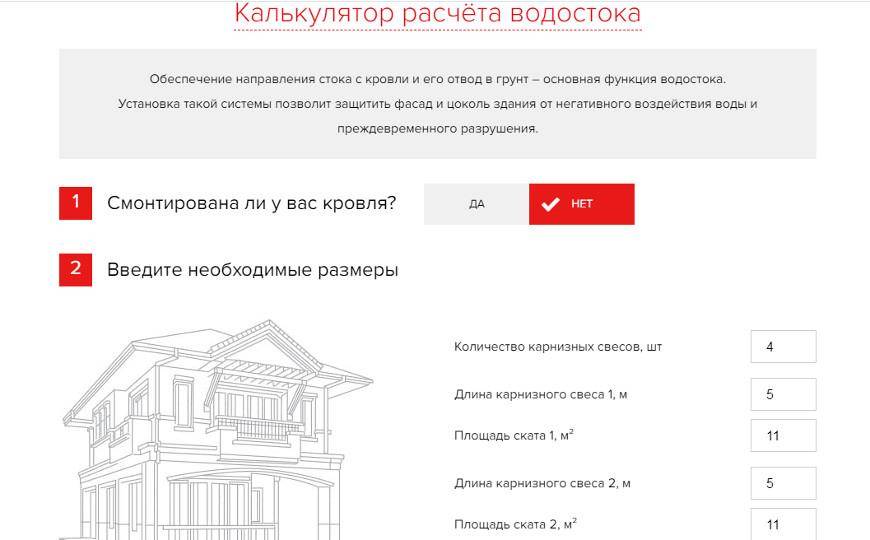

Для этого важно подготовить схемы плоскостей или чертежи с габаритами. Таким образом вы выполните расчет, а после и установку водостока для кровли

Желобные компоненты

Элементов для соединения может быть 5-17. Все будет зависеть от свойств установки отдельных взятых систем. Чаще всего в системах углы крепят напрямую. Но есть и другие примеры, когда для этого используют соединитель. Если монтаж производить с клеевым составом, то стоит применять простые и компенсационные соединители. Первый вид устанавливают при кровельной длине больше 8 погонных метров. Его монтируют и без клея. Нужен соединитель для компенсации линейного взломного расширения при нагревании и охлаждении.

Крюки для крепления

Такие компоненты бывают длинными и короткими. Первые, к слову, нужны для подвешивания желоба на стропила и их закрепляют до монтажа материала кровли. А вторые – короткие и применяют для закрепления желоба на лобовую доску. Получается, что можно поставить компоненты на готовую кровлю, которая покрыта материалов для крыши. Крючковидные крепления устанавливают с шагом в 0.6 метра. Обязательный этап – установка воронок, заглушек в месте соединения и около углов. Для вертикального слива нужна труба для водостока. Они бывают с прямоугольным или круглым сечением. Также они предназначены для вертикального стока жидкости. Кронштейн нужен для фиксирования трубы к стене. По методу крепления выделим способ «на камень», когда элемент закрепляют на каменной, бетонной или даже кирпичной основе, а еще установка на метиз. Третий метод предполагает фиксацию на деревянных стенах с саморезами. В зависимости от числа воронок можно определить число труб. Если их, к примеру, 4, то для монтажа труб тоже нужно 4 места. Их длина в погонных метрах соответствует общей длине стен, вдоль которых производится монтаж. Округление значения возможно в большую сторону, потому что стыки на трубе нежелательны. Получается, если высота вашего дома составляет 3.5 метра, то нужно покупать трубу на 4 метра. При этом 0.5 метров уйдет на отходы и остальные нужды. Крепление трубы устанавливают на каждый метр. Их установка около колена обязательна.

Монтаж водосточной системы

1. Установка горизонтальных элементов (желобов, сливов). На участках, не предназначенных для слива воды крепятся заглушки. Между собой желоба соединяются специальными муфтами. В местах соединений нужно хорошо промазать силиконом, либо кровельной мастикой. В конце желоба монтируется воронка, через которую вода из желоба попадает в трубу.
2. Монтаж труб. Для начала нужно отметить на стене места, где будут сверлиться отверстия под дюбель кронштейна. После, монтируем сами кронштейны, не зажимая хомуты. Прислоняем трубу, и, удостоверившись, что все ровно и правильно сделано, скрепляем хомуты.
3. Установка отводов. Первый отвод монтируются к воронке желоба. К нему под размер отрезаем трубу, которая будет играть роль соединителя желоба и вертикальной трубы на расстоянии карнизного свеса. К концу этой соединительной трубы также крепится отвод, к хвосту которго примыкает основная труба для слива.

Правила установки водостока

Сначала монтируются кронштейны. Они прикручиваются к стартовой доске ската крыши, либо к лобовой доске. Установите кронштейны так, чтобы они были под уклоном. Например, если длина ската 6 метров, то уместнее будет брать одну сторону как «0», и от этого ноля понемногу опускать кронштейны так, чтобы последние кронштейны были на 3-5 см. ниже первого. Тогда вода будет стекать на эту сторону и уходить как надо. Если длина ската больше, например, 18 метров, то точку «0» нужно брать от центра ската и делать уклоны в обе стороны. В этом случае вода будет уходить от центра по разным краям ската.

Для пластиковых водосточных систем кронштейны крепятся на расстоянии 40 — 60 см, для металлических — 60 — 80 см. Обязательно установите кронштейны с двух сторон от углов желобов и воронок.

• Капельник крепится к крыше поверх кронштейнов. Одна сторона прибивается к крыше (к обрешетке или фанере, в зависимости от вида кровли), а вторая опускается в желоб так, чтобы вода стекала именно в него, а не лилась мимо.
• Водосточные трубы крепятся на расстоянии 3-8 см от стены, это расстояние регулируется кронштейном для труб. Вкрутили до конца — расстояние будет меньше, вкрутили наполовину — расстояние до стены больше. Всегда нужно учитывать, будут ли проводится фасадные работы и от этого регулировать расстояние. Так, если в будущем дом будет обшиваться пенопластом толщиной 50 мм и штукатурится, то расстояние от трубы до стены должно быть не менее 9 см. То же самое нужно учитывать и в расстоянии от земли: если будет делаться отмостка, то возьмите запас, опираясь на ее будущую высоту.

При самостоятельной установке водостока важно правильно рассчитать угол крыши, ската воды, так чтобы влага не попадала в щели и стыки. Несмотря на простоту работ, вы можете столкнуться с ошибками:

• недостаточный уклон желобов, который затруднит работу водостока. Желоба будут забиваться и не справляться со своей функцией;
• недостаточное количество стояков, которое приведет к переливу воды;
• смещение стояков во время монтажа, что ведет к нарушению расчетных уклонов и положению водозаборных воронок.

Популярные модели современных водосточных систем

Сегодня большую популярность и высокую оценку потребителей приобрели ПВХ-водостоки, которые изготавливают из жесткого термопластичного поливинилхлорида с добавлением термических и ультрафиолетовых стабилизаторов.

Преимущества ПВХ-водостоков:

• Устойчивость к ультрафиолетовому излучению, к воздействию агрессивных сред;
• Не подвержены коррозии, обладают высокой цветоустойчивостью;
• Продолжительный срок службы, отсутствие необходимости в эксплуатационном обслуживании;
• Сохранение эксплуатационных характеристик в диапазоне температур от -40°С до +70°С;
• Выгодное соотношение цены и качества;
• Вода по ПВХ-желобам стекает тихо, а в трубах, благодаря гладкой поверхности пластика не образуются грязевые отложения;
• Широкий выбор цветовой гаммы ПВХ-водостоков, разнообразие труб, желобов и крепежных деталей, а также всевозможных нестандартных углов, что позволяет гармонировать такие водостоки с любым архитектурным решением.

Недостатками пластиковых водостоков

• ПВХ-водостоки обладают невысокой устойчивостью к механическим воздействиям, что не позволяет устанавливать данный вид водостоков, на крышах с большой вероятностью скопления масс снега и образования тяжелой наледи;
• ПВХ-водостоки имеют свойство менять линейные размеры при температурных перепадах (при увеличении температуры на 50°С желоб становится на 3,5 мм длиннее). Это свойство нужно учитывать при установке водосточных систем, используя расширительные воронки, расширительные элементы, с помощью которых соединяются желоба, компенсаторы и стопперы-ограничители, которые применяются в клеевых системах водостоков. Или же, как вариант — собирать такие водостоки на резиновых уплотнителях.

водостоки из стали с полимерным покрытием

Среди преимуществ водостоков из стали с полимерным покрытием следует выделить следующие:

• Устойчивость к механическим воздействиям (сугробы на крыше, сосульки, наледь), а также к всевозможным деформациям при перепадах температур от -50°С до +120°С, что позволяет использовать такие водостоки в любых климатических условиях;
• Полимерное покрытие защищает водосток от горения, воздействия кислотных дождей, ультрафиолета;
• Полимерное покрытие обеспечивает настолько эффективную дополнительную защиту металла от коррозии, что может продлить срок службы водостоков до 50 лет.
• Благодаря разнообразию применяемых полимерных покрытий стальные водостоки отличаются широким диапазоном расцветок;
• В отличие от ПВХ-водостоков, они весьма незначительно меняют свои размеры, поэтому дополнительные уплотнители и специальные расширительные элементы в такой системе не потребуются.

Недостатки водостоков из стали с полимерным покрытием:

Требуют бережного обращения во время транспортировки и монтажа, поскольку любое повреждение полимерного покрытия может не только испортить внешний вид водостока, но и отрицательно сказаться на его дальнейшей эксплуатации, ведь поврежденное покрытие, как известно, увеличивает вероятность коррозии металла в разы.

Как правильно ухаживать за водосточной системой

 Нужно ли чистить желоба от листьев и как быстро они забиваются? Особенно если загородный дом находится рядом с лесом или просто окружен деревьями. Пожалуй, никому не захочется, чтобы в водосточной системе произрастал несанкционированный сад. Тратить бесценные дни отпуска на чистку желобов, а еще, того хуже, на устранения засора труб не самая лучшая идея.

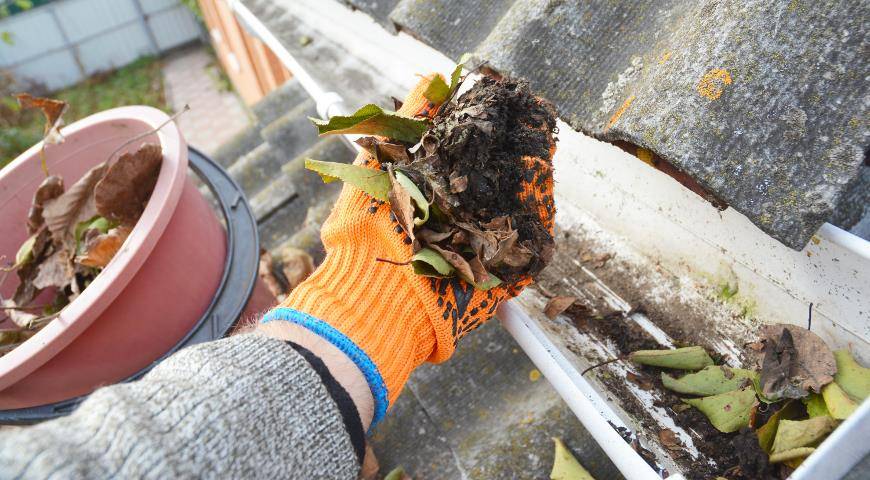

Мусор, забивающийся в желоба, способен полностью перекрыть сток воды

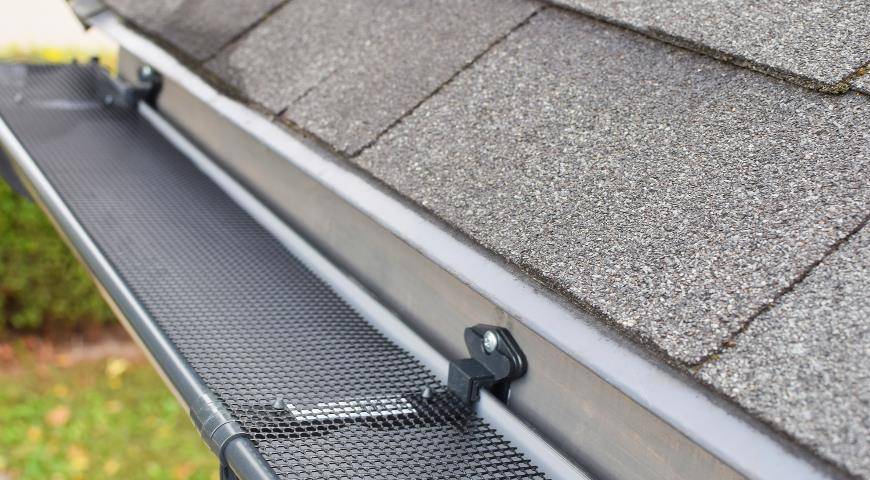

В компании Технониколь специально для этих целей разработана защитная решетка с системой «захвата» – специальными шипами на внешней поверхности, которая легко монтируется и предотвращает скопление листьев в желобе и засор водосточных труб. При необходимости решетка быстро снимается и производится ее очистка.

Правила установки внутренних водостоков

1. Водоприемные воронки внутреннего водостока располагаются равномерно по всей длине, предварительно проводится расчет оптимального расстояния;
2. Располагать приемные устройства нужно под небольшим углом относительно всей площади кровли с наклоном;
3. Это правило также подходит, если Вы монтируете наружный водосток. Устанавливать воронки можно с расстоянием не больше 20 метров друг от друга, иначе Вы рискуете снизить устойчивость конструкции;
4. Ливневые узлы располагаются друг от друга на расстоянии не меньше одного метра;
5. Монтаж водосточных воронок осуществляется под прямым углом;

6. Металлический водосток обязательно оснащается обогревом, т.к. с наступлением зимы трубы замерзают и могут сломаться от высокого давления льда;

7. Крепление доборных элементов производится специальными устройствами, в зависимости от покрытий и формы кровли — это может быть крючки, кронштейны, петли и т.д;
8. Для коттеджа, у которого расстояние между разными плоскостями крыш (или разными кровлями) более 4 метров, необходимо устанавливаться разные выводящие трубы водостока.

Очень важна гидроизоляция водосточной трубы. Каждый стык должен покрываться специальным герметизирующим составом, который защитит Вас от протечек. После установки водостока, устанавливается металлочерепица, профлист или шифер для защиты системы от загрязнений, и можно вводить водосток в эксплуатацию.

Схема внутреннего водостока

Мы настоятельно рекомендуем предварительно подготовить план работы, так Вы сможете составить смету по своим расчетам, просмотреть принцип установки и при необходимости исправить недочеты.

Пластиковые (ПВХ) водосточные системы

Пластиковые водосточные системы – это самый популярный вид водостока в современном частном домостроении.

Этому есть свои причины:

• Небольшой вес позволяет устанавливать их на «возрастные» дома, кровли которых не всегда готовы к нагрузке «железом», на летние домики, веранды и беседки.
• Доступная цена – немаловажный фактор для наших соотечественников.
• Несложный монтаж. Возможность клеевого соединения элементов водостока или соединения при помощи уплотнителей делает доступным самостоятельное проведение монтажа.
• Абсолютная инертность к агрессивным атмосферным воздействиям и климатическая устойчивость – выдерживают перепад температур от -60 до +50 (Gutter).
• Отсутствие затрат на поддержание внешнего вида, а цветовое решение таких водосточных систем чрезвычайно разнообразно.
• Они практически не засоряются, поскольку имеют очень гладкие стенки.
• Почти полная бесшумность (в сравнении с металлическими аналогами).
• Возможность нестандартной геометрической комплектации, что позволяет их использовать на домах с эркерами.

Комплект основных элементов пластиковой водосточной системы

К сожалению, у пластиковых водосточных систем имеются и недостатки.

Во-первых, сравнительно быстрое выгорание цвета — срок службы у водостока из ПВХ 50 лет, а спустя всего 10 лет они уже теряют окраску становясь пепельно-серыми.

Во-вторых, небольшая механическая прочность — снег и лед могут деформировать или даже сломать такой водосток.

Что такое водосток

Определение

Иногда конструкции стока не устанавливают в жилых помещениях, которые имеют односкатную крышу, так как вода стекает благодаря физически естественным факторам. Но чаще всего водосточные системы уже заранее вносят в проект дома и устанавливают почти во всех бытовых и промышленных конструкциях.

Разновидности водостоков

Есть два главных вида проектов стока – наружные и внутренние водостоки. По названию уже становится ясно, что разница есть лишь в принципе монтажа. Наружная система крепится на стену дома, ее легко обслуживать и устанавливать. Система внутреннего водостока  подлежит врезанию в боковые грани строения, и часто ее декорируют сендвич-панелями, сайдингом или мягкой битумной черепицей. Внутренние водостоки обычно используют в производственных помещениях и многоэтажках.

Преимущества внутреннего водостока:

1. Экстерьер дома не нарушается. Вы можете установить водосточную трубу так, что она даже не буде заметной.
2. Удобный вывод воды, эффективность в разы выше, чем в наружных аналогах.
3. Можно устроить так, чтобы вывод воды был прямо в дренажную систему, и вам не понадобиться устанавливать внешние канализационные трубы. Это отличный вариант для производственных зданий, так как вода не будет скапливаться, фундамент не будет подтекать и полное отсутствие неприятных запахов.

Недостатки внутреннего слива:

1. Сложность монтажа. Перейти с наружного водостока на внутренний – задача не из легких, и понадобиться разобрать часть крыши, а также потребуется специалист, который сделает все правильно и без нарушений норм.
2. Сложность ухода. Если наружную систему можно прочистить специальной щеткой, то в случае с внутренним водостоком вам придется время от времени демонтировать конструкцию, а также снимать перекрытия и проч.

Составные части водостока

Внутренний водосток представляет собой узлы из труб, розетки, решетки и уклоны. Компании, которые занимаются производством таких систем, могут изготовить водосток на заказ по проекту, и выполнить в той конфигурации, которая вам нужна. Вы приносите проект, согласовываете его с профессионалами в области инженерии и делаете заказ.

Самые красивые сливы – это медные, но цена на них достаточно высока. Это, пожалуй, самая дорогая система внутреннего водостока, но с ней не сравнится ни одна другая по долговечности и эстетичности, так как медь устойчива ко всему, и даже к кислотным дождям, которые часто бывают в местности с промышленными предприятиями. Намного интереснее будет смотреться медь с деревянным покрытием на беседке, террасе или декоративном балкончике.

Ранее активно использовали трубы из чугуна, но из-за их веса приходилось ломать голову над тем, как создать прочные стропила.

В качестве маскировки внутреннего стока можно использовать сендвич-панели или сендвич листы. Мы советуем не просто продумать систему установки, но и как в дальнейшем вы будете снимать ее и накрывающие поверхности, а также вентили и крючки для чистки водостока. Трубы для этого вида водостока могут быть с разным сечением. Обычно используют прямоугольный профиль, который обладает замечательными несущими способностями, удобен в уходе и легко демонтируется при необходимости. Еще бывают полусферические и круглые профили, которые обычно используют для декоративной отделки, где важнее внешний вид, нежели показатели качества.

Схематическое изображение внутреннего водостока

Конструкционные особенности системы внутреннего водостока таковы:

1. Водоприемник. Бывает двух видов – колпаковый и плоский. Первый устанавливают на крыше с уклоном, а плоские на ровной кровле.
2. Трубы, которые нужны для равномерного распределения дождевой воды между водостоками.
3. Колодцы, которые очищают систему, и при помощи которых можно проверить работоспособность.
4. Водосток крепим к лоткам.
5. Коллекторы.
6. Дополнения в виде крепежей, подвесок, углов, розеток и проч.

Перед тем, как начать монтаж любого вида водостока, вы обязаны проверить, если ли ваша схема в нормах СНиП.

По правилам, отводы водосточных труб должны входить в канализационную трубу, во избежание подтопления основания здания. Воронка – сборная конструкция, которая имеет корпус, крышку, крепления и решетку. Корпус имеет цилиндрическую форму (причем иногда с гранями), за счет чего у устройства прочность высокого уровня. Больше всего распространены чугунные воронки для внутреннего стока, например, продукты Техниколь.

Материал

Для производства водоотводных систем чаще всего используются такие материалы:

• пластик;
• сталь;
• медь.

Сталь используется в сочетании с полимерным покрытием, которое и защищает ее от внешних воздействий. У металлических водостоков имеются, как и свои плюсы, так и минусы. Например, при ударе сталь может деформироваться. Зато при смене температуры ей не характерны линейные изменения размеров. Срок службы также дольше, но и цена выше. Чаще всего стальные системы используются с металлическими кровлями, такими как металлочерепица и профлист.

ПВХ пользуется большой популярностью среди потребителей. Этому способствовало возрастание качества пластика, что значительно повлияло на качество и срок службы. При этом цена пластикового водостока все также доступна. Как правило, он отлично сочетается с битумной черепицей. А большое разнообразие расцветок позволят подобрать его в точности в тон к кровле.

Как рассчитать количество компонентов водостока?

Лучше всего обратиться к специалисту, который на основании замеров или проекта дома сделает точный расчет. Можно воспользоваться калькулятором на сайте ТехноНИКОЛЬ: введя основные параметры дома и кровли, вы получите точный расчет с указанием количества всех элементов и их стоимости, и даже сможете увидеть частичную визуализацию своей будущей водосточной системы.

Калькулятор водосточной системы (скриншот с сайта Технониколь)

Ориентировочное число элементов можно подсчитать и самостоятельно, для этого вам нужно знать высоту дома, площадь каждого ската кровли, количество скатов, длину карнизных свесов и число углов. Подробно о том, как рассчитывается количество компонентов, можно узнать отсюда. В целом расчет металлической и пластиковой водосточной системы делается по одной и той же схеме.

Схема металлической водосточной системы

Советы

• Чем тяжелее материал труб, тем меньшим должно быть расстояние между крюками. Все вспомогательные детали (крючки, воронки и заглушки) должны быть смонтированы до установки основной линии желобов.
• Наиболее долговечным материалом водосточных систем считается медь. Медные трубы никак не реагируют на атмосферные явления. Сроки службы медных деталей могут составлять не одно столетие. Однако такая система является дорогостоящей. Она не окупит себя, если будет установлена на скромном домике или простом здании производственного назначения.
• Способы соединения элементов выбирают в зависимости от применяемого в конструкции материала. Например, для пластика будет актуальным метод холодной сварки, при помощи зажимов, с использованием резиновых уплотнителей.

• В местностях с холодными погодными условиями можно устанавливать подогрев водосточной системы. Это удовольствие не из дешевых, однако оно эффективно предотвращает обледенение, а значит, и обрушение всей системы.
• Не нужно разрезать металлические водостоки угловой шлифовальной машиной, особенно, если это элементы с полимерным покрытием. Лучшим инструментом для резки водостоков является ножовка по металлу.
• Не стоит забывать о необходимости периодического очищения системы. Желоба открытого типа легко засоряются опавшей листвой, а в трубы попадает мелкий мусор и грязь. Попавший в водосток мусор придется убирать вручную. В чистке поможет хороший напор воды, например из шланга. Есть специалисты, которые выполнят эту работу за денежное вознаграждение.

• Монтировать желоб со всеми соединениями и заглушками лучше на земле. Чтобы систему поднять под крышу, потребуется помощник. Если человек работает один, то собирать систему лучше наверху, под крышей, но это не совсем удобно.
• Оптимальный клей для соединения ПВХ труб – двухкомпонентный, на основе полимерного соединения (второй компонент – тетрагидрофуран). Это термостойкий состав, устойчивый к химическим агрессивным веществам. Затвердение веществ наблюдается на протяжении 4-х минут. Клей продается в емкостях весом от 0,125 до 1 кг. Механическая прочность и запас надежности у такого клеевого состава весьма высоки.
• Для металла можно использовать зажимы и уплотнители. Если установка системы вам не по силам, то для монтажа лучше вызвать профессиональных установщиков. Работа будет сделана качественно и быстро.

О том, как произвести монтаж водостоков их тонкости и секреты, смотрите в видео ниже.

Свес кровли

Для того чтобы вода с кровли попадала в желоб, необходимо при укладке кровельного материала сделать свес кровли так, чтобы нижний край кровли не выходил за середину сечения желоба. Для предотвращения намокания лобовой доски рекомендуется установить карнизную планку.

• https://sovet-ingenera.com/kanaliz/k-drugoe/vodoslivnye-sistemy-dlya-krovli.html
• https://gzmk.ru/informatsiya/instruktsii/montazh_vodostochnoy_sistemy_kruglogo_secheniya/?geosid=201
• https://m-strana.ru/articles/elementi-vodostochnoy-sistemy/
• https://domsdelat.ru/kanalizacia-v-dome/elementy-vodostochnoj-sistemy-krovli-kruglogo-secheniya-plastik-metalloprofil-i-ocinkovannaya-stal-poshagovaya-instrukciya.html
