Датчик уровня воды в стиральной машине: прессостат, принцип работы и замена

Принцип работы датчика

Принцип работы реле уровня воды стиральной машины основан на воздействии давления на специальную мембрану (диафрагму). Во время набора воды в бак стирального агрегата, вода заполняет компрессионную камеру и через специальную трубку в корпус датчика нагнетается давление, соответствующее уровню набранной воды.

При воздействии давления на мембрану происходит замыкание и размыкание контактов, в результате чего на управляющий модуль посылается сигнал о поступившей воде. Существует несколько разновидностей прессостата: пневматические (механические) или с колебательным контуром (электронные), в данном случае будет описываться механический принцип.Так же их разделяют на однокамерные и двухкамерные.

Двухкамерные датчики давления специально разрабатываются для стиральных машин с малой и большой загрузкой. При малой загрузке срабатывает одна мембрана и вода подается в минимальном количестве. При большой загрузке барабана в действие приводится вторая мембрана, контакты замыкаются и управляющий процессор дает команду на подачу максимального количества воды.

Как правило, мембрана установленная внутри датчика, выполняется из резины или эластичного полимера и рассчитана но многократные циклы включения и выключения. Принцип работы прессостата объединил в себе последовательное влияний воздушного давления на механическую часть, над которой расположены электрические контакты, и непосредственный электрический импульс на управляющий процессор стирального агрегата.

Принцип действия

На рисунке ниже показана обобщенная схема внутреннего устройства датчика давления воды. По мере наполнения стиральной машины водой в воздушной камере бака создается избыточное давление, которое по резиновой трубке через входной штуцер действует на мембрану. Эластичная мембрана, деформируясь, перемещает шток, замыкающий группы контактов датчика. В зависимости от заложенной программы вода поступает или откачивается из стиральной машины.

Регулировочные винты устанавливают уровни срабатывания реле.

Прессостаты имеют одну, две или три группы контактов – их количество зависит от программы стирки. Некоторые модели настроены для различных режимов работы, зависящих от массы загруженного белья.

Прессостаты разных производителей не взаимозаменяемые – для «Канди», например, не подойдет деталь от «Самсунг» или «Индезит». Замену датчика производят на аналогичный или другой, рекомендованный производителем.

Частые причины поломки прессостата:

механическое разрушение мембраны – под воздействием воздуха она перестает деформироваться, оставаясь в одном положении;
обгорание контактов или их тепловая деформация – при движении штока сигнал не поступает на контроллер стиральной машины;
потеря упругости или поломка пружины внутри датчика.

Как проверить прессостат на наличие неполадок?

Иногда возникает неприятная ситуация, когда прессостат начинает «глючить». В таком случае неправильно будет функционировать в целом вся система – машина перестанет выполнять заданные команды, начнутся сбои.

Причина неправильной работы стиральной машины может выясниться только в ходе её разбора и осмотра всех важных деталей, в том числе и датчика, и прессостата. Разбор машины требует времени, поэтому первым делом стоит выяснить, где именно находится прессостат в вашей модели стиральной машины.

Маленькая деталь может спровоцировать серьезные проблемы

В первую очередь нужно аккуратно снять верхнюю панель стиралки. Для этого достаточно выкрутить болты и немного подвинуть панель в направлении, которое будет противоположным от вас. В большей части современных стиральных машин, прессостат располагается в верхней части возле боковой стенки.
Опытные механики говорят, что достаточным будет аккуратно отсоединить датчик уровня воды. Зафиксирован он в большинстве случаев с помощью парочки шурупов, которые можно открутить всего за несколько минут.
дальше нужно максимально аккуратно отсоединить от прессостата подключенные контакты и трубку. Стоит отметить, что шланг закрепляется путем применения специальных хомутов. В этой ситуации есть два варианта. Или же разобрать их, что будет достаточно долго и проблематично. Или их можно просто вырезать и установить новые.

После того, как прессостат будет демонтирован, осмотрите его со всех сторон, обращая внимание на все, даже незначительные повреждения. На корпусе не должно быть совершенно никаких повреждений или даже незначительных образований

Также стоит проверить трубку и то, в каком состоянии находится материал для изоляции проводки. Если есть необходимость, то нужно прочистить все возможные засоры и убрать повреждения. Советуем обратить внимание на контакты датчика уровня воды. Их необходимо тщательно очистить.

Местоположение контактов

Теперь можно проверить непосредственно сам прессостат. Для этого нужно воспользоваться шлангом, длина которого будет составлять примерно десять сантиметров. Диаметр шланга должен быть точно таким же, как и у ранее снятого. Подсоедините трубку ко входному штуцеру датчика уровня воды и со всей силы подуйте в него. Датчик должен в этот момент создавать щелчки. Их количество будет разным, в зависимости о того, с какой силой вы подули в шланг.

Если во время этой процедуры прессостат не издает совершенно никаких звуков, то это может значить только одно. Он не работает и деталь необходимо заменить.

Для того, чтобы наверняка понять, что датчик уровня воды не пригоден для дальнейшего использования, необходимо воспользоваться мультимером. С помощью этого устройства замеряются показатели сопротивления. Если во время вдувания в шланг воздуха уровень сопротивления совсем не увеличивается, то стоит приобрести и установить новый прессостат.

Своевременная проверка датчика – залог нормальной работы стиралки

Данный прибор, даже если учитывать размер, выполняет очень важную роль в работе всей стиральной машинки. Если датчик перестал функционировать, то вы не сможете запустить даже самый простой режим стирки. В некоторых случаях неподладки такого рода способны спровоцировать более серьезные проблемы с техникой.

Заменить датчик уровня воды хлопотно, но сам процесс не очень сложный. Стоит внимательно следить за состоянием стиральной машинки и тогда такая поломка будет исправлена вовремя, при этом никакая из важных запчастей не пострадает.

Сколько стоят услуги мастера?

Если справиться с заменой прессостата самостоятельно не удалось, нужно вызвать мастера. Найти его можно по объявлению в Сети или в газете. Не исключено, что кто-то из знакомых пользовался услугами такого специалиста и остался доволен его работой.

Чтобы минимизировать риск встречи с мошенниками, лучше обратиться в крупную компанию, занимающуюся ремонтом бытовой техники. Такие организации имеют свой сайт, а отзывы об их работе всегда есть в Интернете.

Солидные мастерские могу позволить обеспечить бесплатный выезд мастера и диагностику прибора, а пенсионерам и малообеспеченным гражданам часто предоставляются скидки.

Стоимость работ по замене прессостата составляет около 1600 рублей. По времени эта процедура не занимает больше часа. Порядочные организации дают гарантию на все выполненные работы, которая не должна быть меньше 6 месяцев.

Цены на услуги мастера могут отличаться, в зависимости от населенного пункта. Однако быть в 2-3 раза дороже они не должны. Если специалист запрашивает слишком высокую цену, доверять ему не следует.

Частные мастера могут предложить более выгодные условия сотрудничества. Однако вызывая такого ремонтника, не следует оставаться с ним наедине. Если он требует денег за услугу, которую не выполнил, нужно пригрозить вызовом полиции.

Все о ремонте стиральных машин Самсунг — в этом разделе.

Регулировка прессостата

Чтобы выполнить настройку детали, контролирующей уровень воды в стиральной машине, нет необходимости вызывать специалистов по ремонту, потому что такую работу можно сделать самостоятельно. Следует в точности соблюдать последовательность действий и работать аккуратно. Итак, алгоритм регулировки прессостата стиральной машины выглядит следующим образом:

агрегат для стирки белья отключается от электрической сети и водопроводной трубы;
открутив болтики и отсоединив проводку, снимаем прессостат;
находим специальные винтики, с помощью которых выполняется притяжение или ослабление контактов внутри прибора;
удаляем с их поверхности герметик.

Все перечисленные действия можно отнести к подготовительному этапу, потому что основная работа по регулировке датчика еще впереди. Вам придется при помощи зачищенных винтов попытаться поймать момент сближения и размыкания контактной группы. В этом случае применяется хорошо известный «метод тыка», потому что специальное устройство для выполнения такой работы может быть только у профессионального специалиста по ремонту стиральных машин. Действовать придется следующим образом:

первый винтик проворачивается на пол-оборота, прессостат подсоединяется к автомату, стиральная машина запускается в рабочий режим;
если изначально машина мало набирала воды, а после регулировки жидкости стало больше – вы на верном пути. Остается сильнее отвернуть винт в выбранном направлении и залить его герметиком;
если манипуляции с болтом дали обратный результат, его придется выкрутить в обратную сторону, сделав один либо полтора оборота.

По каким характерным признакам можно определить, что реле уровня воды стиральной машины неисправно? Это можно предположить достаточно точно в следующих ситуациях:

стиральный агрегат набирает очень мало воды, либо ее количество слишком велико. Не исключен вариант, при котором стиралка будет непрерывно набирать воду, пока ее не выключат из розетки;
после окончания стирки в баке машинки остается какое-то количество воды;
не работает функция полоскания белья;
белье после окончания процедуры отжима остается мокрым;
включается нагревательный ТЭН при отсутствии воды в баке. То есть, машина включает режим стирки, не дожидаясь начала наполнения бака.

Датчики воды калибруются профессионалами на заводах фирм-производителей. Настройка производится посредством высокочувствительных омметров. Производить ремонт прибора в домашних условиях крайне не рекомендуется. Регулирующие винты снабжены пломбами, которые категорически не рекомендуется повреждать или удалять.

Даже простое поворачивание пломбы отверткой на 180 градусов, которое затем «перекрыли» таким же поворотом в обратном направлении, вызовет сбой заводских настроек. Нельзя быть уверенным, что машинка после таких манипуляций будет работать столь же слаженно.

Обязательно почитайте:

Сливной шланг стиральной машины: как удлинить своими руками, как снять и заменить

Замечено, что малейшие манипуляции с рассматриваемым прибором приводят к нарушению функционирования нагревательного элемента. При обнаружении решающего влияния сломавшегося прессостата на возникновение сбоев нужно заменить расстроенный прибор на новый.

Как в любом элементе стирального агрегата, в датчике уровня воды могут возникать неисправности, приводящие к сбоям в работе всего стирального агрегата. Это выражается в следующих признаках:

начинается процесс стирки при отсутствии воды;
вода в бак подается в слишком большом, или слишком малом количестве;
после завершения стирки, вода не удаляется из бака;
программа по отжиму белья не отрабатывается;
происходит периодическое, не характерное для нормальной работы откачивание грязной и подача чистой воды в режиме полоскания;
сбои в работе стиральной машины на всех программах стирки.

Принцип работы

Чтобы узнать, где располагается этот датчик в стиральной машине, придется снять верхнюю крышку агрегата. Прессостат внешне напоминает плоскую рифленую шайбу, к которой с двух сторон подведены проводки, а на торце имеется пластиковая трубка. Встречаются стиральные машины с овальным датчиком, имеющим всего два контакта – на провода и трубку.

Датчик по своей сути является пневмореле, которое срабатывает от воздушного давления, создаваемого в трубке, соединенной с баком стирального агрегата. Затекающая в барабан вода создает определенное давление, воздух начинает сильнее надавливать на релейную мембрану, которая замыкает или размыкает контакты, позволяя току проходить по проводке и передавать необходимую команду в управленческий блок.

Если на начало операции не поступает сигнала, или в цепи нарушена проводимость, блок управления останавливает программу, посылая на индикаторную панель сигнал тревоги. К примеру:

LG подает сигнал PE;
СМА Аристон и Индезит сигнализируют кодами F04 и F05 соответственно;
СМА от компании Бош заявит вам о проблеме кодом F26;
Электролюкс на этот случай имеет несколько версий – E11 – E 12; E21 – E22;
Канди – F03.

Если датчик контроля воды начинает работать некорректно, в дальнейшем могут проявиться определенные неисправности:

в баке будет происходить переливание воды, устройство станет постоянно набирать и сливать жидкость;
для стирки будет недостаточное количество воды, что ухудшит качество работы стиральной машины;
вода после стирки будет сливаться не полностью, после отжима белье останется влажным;
программа начнет стартовать без воды, после чего водонагревательный элемент перегреется и выйдет из строя.

Принцип работы прессостата

При достижении какого-то определенного уровня воды в баке (в зависимости от режима стирки) происходит срабатывание одного из выключателей. Датчик уровня воды в стиральной машине-автомат дает команду на перекрытие клапанов подачи воды. После этой команды поступление воды в бак прекращается, и машинка приступает к стирке. Если режим стирки изменяется, датчик давления может дать команду на добавление воды в бак, а затем снова перекрыть подачу воды.

Узнать, где находится прессостат стиральной машины LG, Самсунг, Индезит или Bosch Maxx 4 можно, демонтировав верхнюю панель агрегата. Прессостат выглядит как плоская пластиковая (монохромная или разноцветная) рифленая шайба, к которой с обеих плоскостей подходят провода с разъемами, а с торца – пластиковая трубочка.

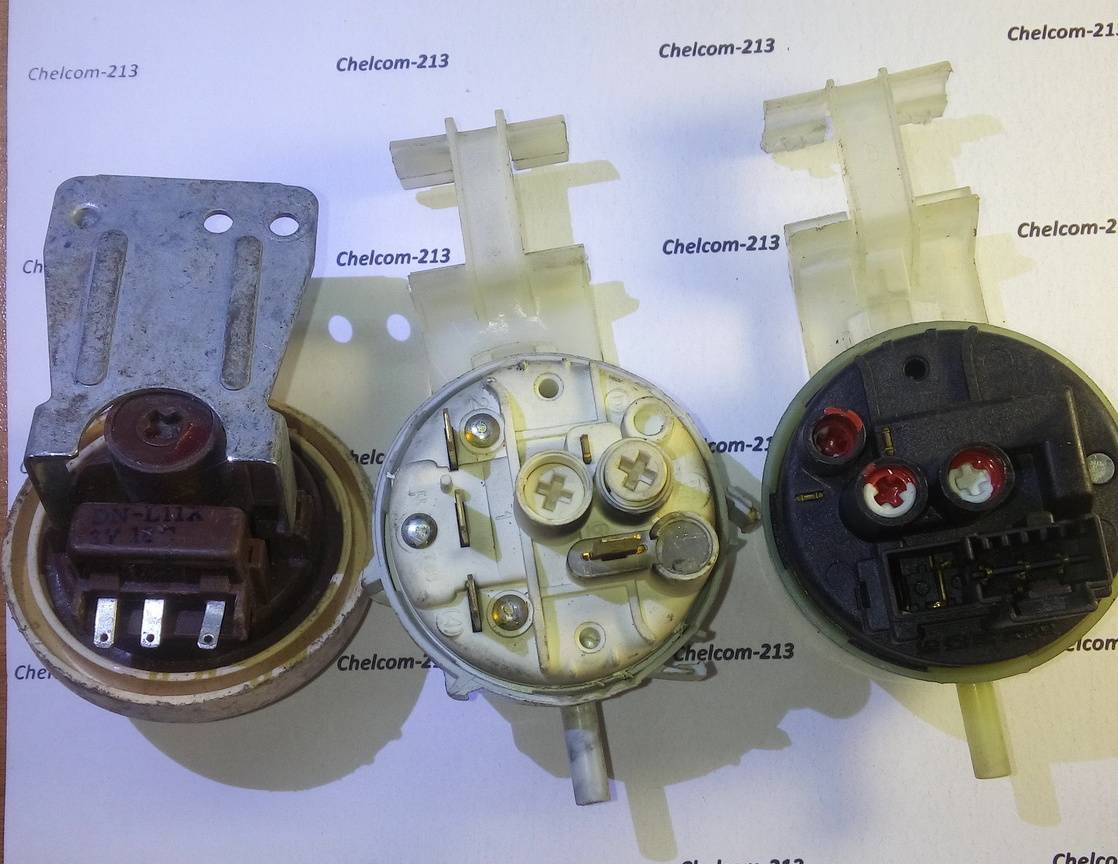

Варианты исполнений прессостатов

Датчик уровня воды, по сути, является пневмореле, срабатывающим от давления воздуха, заполняющего трубочку, соединенную с баком машинки. В зависимости от давления, создаваемого затекающей в барабан водой, увеличивается нажим воздуха на внутреннюю мембрану реле. Мембрана, в свою очередь, замыкает и размыкает определенные контакты, пропуская ток по подключенным проводам и запуская соответствующую команду в электронном блоке управления.

Отсутствие «ответа» реле на начавшуюся операцию или отсутствие проводимости в контрольной цепи в агрегатах с электронным управлением включает остановку выполнения программы стирки и на индикаторе приборной панели появляется сигнал ошибки.

Датчик уровня воды

Коды ошибок прессостата в зависимости от производителя и модели оборудования:

LG – PE;
Аристон (Indesit) – F04 (F05);
Электролюкс – E11-E12; E21-E22;
Bosch (Maxx 4) – F26 (F19);
Самсунг – E7 (E2; E3).

Инструкция по проверке

Без оснований лезть в автомат не стоит. Прежде чем проводить диагностику прессостата в стиральной машине LG, стоит проверить наличие определенных признаков неисправного реле уровня воды. Без последствий поломка не обходится, поэтому агрегат даст знать владельцу о проблеме следующими сигналами:

происходит вращение барабана или включение нагревателя без воды в машинке;
замечается недостаточный или чрезмерный набор бачка;
в режиме полоскания вода откачивается и снова наполняется;
чувствуется запах гари;
срабатывает предохранитель на нагревательном элементе;
не происходит отжима белья.

Даже один присутствующий «симптом» – сигнал для диагностики прессостата. Но нельзя винить в проблемах только реле уровня, так как привести к подобным неприятностям могут и другие неисправные детали. Чтобы исключить ошибку, достаем датчик и проверяем его на работоспособность.

Откручиваем сзади корпуса два винта, удерживающих верхнюю панель.
Надавливаем на крышку в направлении от себя и снимаем ее.
Находим около боковой стенки округлую пластиковую коробочку черного или белого цвета – это и есть прессостат.
Отсоединяем от датчика подведенную проводку и патрубки.
Ослабляем фиксирующие болты и вытаскиваем наружу корпус с длинной трубкой, уходящей в бак.

Достав датчик, начинаем осмотр. Первым делом оцениваем состояние трубки визуально: не должно быть повреждений и засоров, а внешние ламели на разъемах могут быть только чистыми и не окисленными. Если заметны проблемы, коррозия, окисление или загрязнение, то реле аккуратно зачищается и промывается. После приступаем к непосредственной проверке:

находим шланг или трубку, соразмерную отверстию штуцера прессостата;
надеваем трубку на штуцер;
подносим блок к уху, а конец шланга – ко рту;
дуем в шланг и прислушиваемся, произошел ли щелчок. Щелчков обычно два или три, но в некоторых моделях допускается однократное срабатывание контакта. Главное, чтобы не было тишины, что сигнализирует о неисправном прессостате.

Есть и другой способ – подключить к клеммам датчика омметр или мультиметр. Если замыкать и размыкать контакты, прибор должен фиксировать резкое изменение сопротивления. Чтобы не ошибиться при подключении к разъемам, рекомендуется предварительно изучить электрическую схему соединений в заводской инструкции.

Признаки неисправности

Иногда определить неисправность изделия довольно сложно, особенно людям, которые не разбираются в технике. Рекомендуется ознакомиться с распространенными признаками, которые свидетельствуют о неисправности прессостата.

Перестает набирать воду в бак

Люди, у которых есть собственная стиральная машина, часто сталкиваются с тем, что в бачок перестает набираться жидкость. Выделяют несколько причин появления этой проблемы:

Проблемы с клапаном, отвечающим за подачу водички. В систему жидкость попадает под водопроводным давлением. Подача открывается при помощи специального встроенного клапана, который начинает работать после сигнала от управляющего модуля. Если он будет неисправен, жидкость не начнет поступать.
Поломка управляющего модуля. Из-за неисправности этой детали к клапану не поступает сигнал, и он не начинает набирать водичку.
Поломка блокиратора. Он отвечает за блокировку дверцы люка. При неисправности блокиратора машинка не начнет работать.

Однако наиболее распространенной причиной считается неисправность прессостата. Если это изделие не будет работать, машинка не сможет оценить и не начнет наполнять бак.

Многократное повторение циклов подачи и слива воды

Современные стиралки оснащаются автоматической системой набора жидкости. За поступление водички отвечают не только клапаны, но и реле уровня. Все эти детали функционируют при помощи специальных команд, поступающих от блока управления.

Блоком управления это воспринимается как невыполнение команды, и поэтому он повторно подает сигнал для подачки водички. Это приводит к тому, что циклы подачи и слива многократно повторяются. Из-за повторения циклов длительность стирки может возрасти в разы.

Уменьшение качества полоскания и стирки

Иногда после длительного использования стиральной машины качество полоскания и стирки белья постепенно ухудшаются. Многие связывают это с использованием неподходящих порошков. Однако есть и другие причины, из-за которых вещи начинают отстирываться хуже.

Распространенной причиной ухудшения качества стирки считается неисправность реле уровня. Из-за поломки этой детали стиралке не удается определить, сколько воды в бачке, и из-за этого он часто не наполняется полностью. Это приводит к тому, что набранной жидкости недостаточно, чтобы нормально постирать и сполоснуть выстиранные вещи.

Остается вода после окончания стирки

Бывают случаи, когда после завершения работы внутри барабана остается водичка. Такое может случиться из-за того, что прессостат вышел из строя и перестал нормально функционировать. Если он не будет правильно работать, к управляющему блоку устройства не поступит сигнал о необходимости очистки бака. Это приведет к тому, что помпы не начнут работать для откачивания лишней водички.

Однако есть и другие причины появления этой проблемы:

Засорение насосного фильтра. Непроходимость жидкости из бака иногда появляется из-за забитого фильтра. Его придется прочистить, чтобы слив начал работать.
Засор внутри патрубка. В процессе слива отработанная жидкость проходит через патрубок. Специалисты советуют прочищать его раз в месяц, чтобы он не засорялся.

Варианты прессостатов, принцип действия, последствия нарушения эксплуатации

Если прессостат стиральной машины Самсунг, Аристон, Индезит, Bosch или LG сработает некорректно, это спровоцирует один или несколько вариантов неисправности:

перелив воды в баке машинки с постоянным набором и сливом жидкости;
слишком низкий уровень жидкости в баке, ухудшение качества стирки;
неполный слив жидкости после стирки, недостаточный отжим белья;
старт программы (включение ТЭНа) без воды, перегрев элемента и выход его из строя.

Последний пункт грозит серьезным повреждением стиральной машины и даже может стать причиной возгорания.

Датчик уровня воды стиральной машины

Неисправность данной детали влечет некорректное функционирование агрегата.

Определить, что произошла поломка реле уровня жидкости, можно, опираясь на показатели:

машина пытается стирать при отсутствии жидкости;
недостаточное или избыточное для реализации текущего действия количество воды;
запах горелого, реакция ТЭНа;
при запуске полоскания вода то сливается, то набирается;
белье по завершении стирки оказывается неотжатым.

Возникновение этих признаков требует проверки функционирования прессостата. Поскольку крепления у некоторых машинок имеют специфическую форму (это делается с целью защиты от взломов), рекомендуется приобрести специальный прибор для открывания с комплектом из нескольких насадок.

Настройку датчика уровня воды стиральной машинки можно выполнить посредством двух регулирующих винтов. Периферийный винт определяет время отключения контактов, центральный – время соединения. Прибор может быть оснащен не одной, а двумя или тремя группами контактов – это определяется особенностями рабочих режимов конкретной модели.

Пример машинки с одним датчиком с большим числом групп – машины современных моделей . В их прессостаты вмонтированы три контактные группы – одна ответственна за обычный режим, другая – за экономный, третья показывает состояние перелива бака.

Также бывает, что корпус одной стиралки оснащен несколькими такими устройствами. Разные программы стирки применяют неодинаковое заполнение стиральной машины водой. В частности, бережная стирка использует половинную заполненность бака.

Винты, регулирующие процесс, закрепляются лаковым составом или краской. Сдвигать или переставлять винтики не стоит – в этом случае в продуманной программе, реализуемой агрегатом, возникнут сбои.

Домашняя настройка прессостата – процедура, весьма требовательная к компетентности мастера. Осуществлять ее самостоятельно рекомендуется только при знании требуемого конкретной модели объема жидкости на всех ступенях реализуемых данной техникой программ стирки и умении отрегулировать работу контактных групп сообразно этим данным.

Приобретая новый прессостат для стиралки взамен нерабочего, нужно обязательно убедиться, что покупаемая модель идентична установленной в машинке ранее и подходит для эксплуатации в конкретной марке и модели с присущим ей значением параметра емкости барабана.

Процедура замены прессостата в стиральной машине сходна с удалением сломанного датчика, но действия осуществляются в обратном порядке:

Аппарат крепят специальными винтами.
Шланг соединяют со штуцером и затягивают хлыст.
Подсоединяют проводку.
Ставят крышку и закручивают ее шурупами.

Когда работы будут закончены, надлежит включить технику в электросеть и запустить проверочную стирку, чтобы проконтролировать, что датчик справляется со своими функциями корректно.

Одна из моделей датчика уровня воды Установка нового датчика давления выполняется в следующем порядке:

трубка, которая была снята со старого датчика, надевается на то же самое место на новом датчике;
производится подсоединение электрических проводов к датчику;
прессостат стиральной машины крепится болтами на старое место;
верхняя крышка стиралки устанавливается на свое место и фиксируется болтами;
машинка подключается к электросети;
в машинку загружается белье;
выставляется необходимый режим стирки, после чего машинка включается в работу. В процессе первой стирки после проведенного ремонта рекомендуется контролировать работу прессостата. Если никаких замечаний по его работе нет, то ремонт считается проведенным удачно.

Предлагаем ознакомиться Как избавиться от запаха в стиральной машине ? машинка автомат пахнет плесенью, что делать если из барабана пахнет тухлым
