Из чего можно сделать подъемник
Классический ворот, как правило, изготавливается своими руками из бревна с диаметром от 150 до 250 мм. Такое исполнение имеет массу преимуществ, отличается доступностью и простотой. Кроме того, если правильно выбрать и обработать бревно, то такой подъемник прослужит не один десяток лет.
Кроме того, в зависимости от элементов, для изготовления приспособления может использоваться:
- Металл. Как правило, металлическими в конструкции делаются штыри, удерживающие цилиндр на месте, и рукоятка. Кроме того, для более плавного хода ворота в конструкцию включают металлические подшипники.
- Капролон. Обычно этот материал используют для изготовления втулок для цилиндра, предотвращающих выработку деревянных отверстий. Такие втулки делают работу ворота мягкой. Кроме того, срок эксплуатации такого материала в 2 раза превышает срок службы металла.
Ворот для колодца из металла имеет длительный срок службы
Сделать сам ворот также можно полностью из металла. Обычно такой вариант выбирают те мастера, которые умеют работать со сваркой и имеют для этого все необходимые инструменты. Такое решение может оказаться более выгодным, если у мастера есть ненужные металлические подручные материалы.
В первом случае концы трубы нужно будет заглушить дисками большего диаметра и оснастить рукояткой. Во втором — диск нужно будет сварить с металлической трубой. Труба тут будет являться осью вращения, к ней также нужно будет приварить рукоятку.
Виды колодцев
- ключевой (восходящий и нисходящий);
- шахтный;
- трубчатый (скважинный);
- абиссинский.
Самый простой в изготовлении — ключевой колодец. Он устанавливается в месте выхода на поверхность грунтовых вод — ключей. Отсюда и происходит название. Так как возможен различный выход воды (снизу или сверху, со склона) немного отличаются и способы изготовления колодцев. Для его постройки, как правило, расчищают и углубляют устье родника. Чтобы укрепить стенки углубления, устанавливают деревянный сруб. В некоторых случаях для этого применяют природный камень.
Для подъема жидкости никаких приспособлений не используют. Ее просто зачерпывают ведром. Вода в таких источниках всегда свежая и имеет хорошие вкусовые качества. Для обустройства этих колодцев не надо проводить поиск водоносных горизонтов и затратные земляные работы. Правда, он может располагаться только в местах нахождения ключей, а это может быть не близко от дома.
Шахтные колодцы
- дерево;
- природный камень;
- бетон;
- железобетон;
- кирпич;
- пластиковый каркас.
Сейчас для защиты стен таких сооружений, широко используются колодезные бетонные кольца и монолитное бетонирование шахты колодца. Работы по рытью сооружения и защите стен, как правило, проводятся вручную.
Какой бы ни была глубина шахтного колодца, в нем всегда будет вода из поверхностного слоя. В некоторых регионах эта жидкость пригодна только для технических нужд. Уровень воды в сооружении напрямую зависит от количества осадков. В засушливые периоды колодец может пересохнуть. В это время стараются углубить шахту.
Обычно, шахтные колодцы обустраивают почти на каждом подворье. Однако наличие слишком большого количества таких сооружений может привести к тому, что уровень воды будет постоянно падать, т.к. верхние горизонты не будут иметь достаточного количества влаги. Поэтому в местах с глубоким залеганием водоносных пластов устанавливают несколько колодцев общественного пользования в разных концах поселения.
В индивидуальных колодцах для подъема воды часто используют насосы. Для этого применяются как погружные, так и центробежные поверхностные электронасосы. При таком способе извлечения воды подъемник колодца остается резервным (аварийным) средством подъема.
Трубчатые колодцы (скважины)
Самые распространенные бытовые скважины бьют «на песок», при этом глубина их составляет 30-60 м. более глубокие («на известняк») являются артезианскими. Дебит таких скважин составляет 3-9 м³/час. В скважинах используются погружные центробежные насосы. Как правило, их подключают или к насосным станциям, или к аккумулирующим емкостям. В некоторых случаях может применяться винтовой электронасос. Он имеет больший напор, но меньшую, чем у центробежного, подачу.
В глубинных скважинах уровень воды не снижается даже в очень засушливые периоды. Однако устройство скважины на личном подворье удовольствие не из дешевых. Такие работы могут качественно выполнить только работники специализированной организации. Ее изготовление и сдача под ключ займет не более 2 дней, а на строительство колодца уйдет не менее месяца.
Абиссинский колодец
Это простейшая конструкция, предназначенная для подъема воды с глубины не более 7 м. Свое название она получила в XIX веке во время войны, которую вела Англия против Абиссинии. Англичане получали воду из колодцев, конструкция которых была разработана американцем Нортоном. Поэтому в некоторых источниках абиссинский колодец может называться нортоновским.
Это неглубокая скважина малого диаметра, которая получалась методом бурения или забивания трубы с острым наконечником и сеточным фильтром. При прохождении водоносного горизонта, вода заполняла трубу, для подъема которой использовались поршневые насосы. Сейчас такие колонки часто используют на дачах, которые располагаются недалеко от водоемов и рек. В таких местах водоносный слой находится близко к поверхности. Как правило, добытую подобным образом воду применяют для технических нужд, т.к. она не может использоваться в качестве питьевой из-за большого содержания железа.
В некоторых сибирских деревнях используют для подъема воды рычаг Архимеда, который получил название журавль из-за схожести с известной птицей. Он представляет собой длинный шест на оси, установленный между двух высоких опор. С одной стороны шеста крепят ведро на цепи, а с другой — противовес. Выходит рычажная система, которая требует приложения минимальных усилий, чтобы поднять емкость с водой.
Делаем самостоятельно металлический ворот
Конструкции металлического подъемника разные. Существуют различные варианты исполнения барабана и крутила.
Чаще их делают из трубы подходящего диаметра с приваренными по сторонам щеками. По центру в них проделаны отверстия, куда вставляется вал. Он фиксируется к щекам. Можно сделать не сплошную ось, а из 2 частей, только нужно хорошо отцентрировать. Трубу берут преимущественно длинную, на весь проем колодца. К ней посредине приваривают скобу для крепления цепи.
Можно изготовить изделие из листового металла. Сначала делают 2 круга по диаметру будущего ворота. Измеряют окружность, из листового железа толщиной 1-1,5 мм вырезают заготовку нужного размера. Длина барабана должна составлять около половины ширины шахты, иначе трудно согнуть лист. Его постепенно прихватывают к металлическим кругам. Сваривают продольный шов на подъемнике, наваривают щеки большего диаметра, чтобы не спадала цепь.
В предварительно проделанные отверстия вставляют вал. Можно приварить к щекам полуоси встык, но так труднее отцентрировать. Ведро лучше крепить к скобе на тонком тросе или веревке – цепь может деформировать металл цилиндра, если он недостаточно толстый.
Вариант металлического ворота.
Если нет трубы или листового металла, доступен вариант с прутами. Так же делают щеки с отверстиями под ось. В этом случае она только цельная, проходит через всю конструкцию. На нее надевают щеки, расстояние между ними – от половины до ⅔ ширины шахты. К щекам на равном расстоянии приваривают нарезанные прутки диаметром 8-10 мм. Чем толще материал, тем длиннее можно сделать ворот.
Изделие перед установкой на место очищают от ржавчины, окалины, швы обрабатывают болгаркой. Завершают работы покраской.
Ворот из металла
Такой ворот отличается высокой прочностью и долговечностью, особенно если его обработать антикоррозионными веществами. Существует несколько вариантов выполнения такого механизма. Мы расскажем об одном из самых простых и распространенных.
Можно использовать трубу небольшого диаметра. Она будет служить барабаном, к которой посередине закрепляем цепь или трос. На оба конца можно приварить колеса. Так мы получим двусторонний ворот.
На стальную ось надеваем барабан, которую с двух сторон закрепляем с помощью подшипников. На правую сторону привариваем колесо. Для крепления не требуется использование стоек из металла. Толщина стенок стального барабана, на который закрепляем цепь, составляет 5 мм. Если вы или Ваш друг умеют хорошо работать со сварочным аппаратом, то сделать такой ворот можно очень быстро, не прикладывая больших усилий.
Подвиды подъемных механизмов
Колодезные вороты – это такие приспособления, предназначенные, как уже говорилось, для подъема воды из шахт колодцев. Конструктивно они имеют форму цилиндра. Данная конструкция крепится на оси, которая вращается в подшипниках. Вращательное движение совершается посредством ручки, либо пальцев. Это такие бруски, закрепленные по всему периметру колодезного ворота. К подъемнику прикрепляется металлическая цепь или крепкий трос, на которые и подвешивается ведро.
Какие бывают вороты для колодца
Совет
В случае общественного колодца для поддержания соответствующего санитарного состояния водного источника все пользуются одним ведро, оно стационарно крепится на цепи.
Типы конструкций
Мы не будем рассматривать конкретные варианты, а расскажем только о главных видах конструкций с точки зрения инженерных решений.
Таблица. Разновидности конструкций ворот
| Тип ворот | Описание конструкции, сильные и слабые стороны |
|---|---|
Распашные | Самая простая и самая распространенная конструкция, изготавливается из дерева или металла. Для ограждения участков используются глухие створки, в общественных организациях чаще всего применяются решетчатые. Последние позволяют рассматривать ограждаемое пространство. Распашные ворота могут быть двустворчатыми или одностворчатыми. Первые намного легче и требуют меньше свободного пространства для открытия. Для удобства пользования одна створка может иметь входную калитку. Дизайнерские характеристики улучшаются за счет использования специальных кованых или штампованных элементов. Возможна установка автоматического привода и удаленного управления. Недостаток – не всегда ширина проездов или особенностей участков дает возможность монтировать ворота такого типа. |
Раздвижные | Более современные и сложные конструкции, используются как дополнение к ограждению престижных сооружений. Во время открытия створка задвигается параллельно ограждению, за счет этого значительно экономится место, конструкция может работать даже тогда, когда автомобиль вплотную подъехал к воротам. По устройству намного сложнее распашных, требуют мощных фундаментов, имеют специальные элементы, которые необходимо делать в условиях специализированных механических мастерских. Для изготовления раздвижных ворот нужно обладать практическими навыками выполнения различных видов работ, от расчета конструкции до сварочных и строительных. Каждый этап очень ответственный, ошибки могут стать причиной появления критических последствий. Их исправление требует много времени и усилий. Раздвижные ворота бывают навесными и консольными – первые используются ограниченно и чаще всего на промышленных и складских объектах. |
Своими руками легче делать распашные ворота, именно этот вариант мы рассмотрим более подробно.
Составление чертежа
Сооружаем конструкцию колодца
Стойки прикрепляются болтовым соединением к бетонному, колодезному кольцу, либо к раме, которая установлена на оголовок. Далее следует уровнем проверить вертикальность сооруженной конструкции.
Конструкция колодца
На месте, где установлена левая ось просверливается специальное отверстие, также нужно выбить выемку под ручку. Затем она закрывается сверху деревянной деталью. Выполняя монтаж опорных осей, пользуются капролоновыми втулками.
Варианты колодцев
Также можно установить ворот, просверлив соответствующие отверстия в стойках. В данном случае не нужно приварить правую часть прута параллельно левой, сначала потребуется вставить стойки в отверстие, после чего прикрепить их к вороту.
Металлический колодец
Возможный вариант
Ворот используется чаще, чем журавель. С его помощью легко достать воду с глубины. Для этого нужно иметь любой предмет цилиндрической формы. Его необходимо закрепить на оси. При вращении ворота на него наматывается веревка или цепь, которая крепко фиксирована на нем
Не менее важно закрепить изделие над шахтой. Для этого нужно иметь минимум 2 стойки, надежно укрепленные по краям шахты колодца
Всю это конструкцию можно собрать из подручных материалов. Любая колода на даче прекрасно для этого подойдет. Желательно выбрать ровный экземпляр с длиной, немного меньшей расстояния между колодезными стойками. В центральной части торцов колоды нужны выемки. Эта схема себя прекрасно зарекомендовала.
Выемки делают с диаметром, который немного меньше диаметра прута, служащего осью создаваемой конструкции. Размечать ось нужно очень аккуратно. Режется она при помощи болгарки.
Там, где предполагается ручка ворота, ось должна иметь большую длину. Этот прут большей длины нужно согнуть в 2-х местах под прямым углом, чтобы получить удобную ручку, использование которой позволит легче поднимать воду с глубины.
Затем можно поступить так: вырезать 2 круга из металла, диаметр которых в точности совпадает с диаметром цилиндрической заготовки из колоды. Этот же материал потребуется для вырезания полос шириной 5 см. Из них свариваются обручи, надеть которые нужно по краям колоды. Они должны прочно на ней держаться.
В готовых металлических кругах делаются отверстия, соответствующие диаметру прута. По краю просверливаются отверстия, в которые будут забиваться гвозди.
Разновидности конструкций
По существу, любое подобное сооружение выполняется в виде глубокой шахты, достигающей подземного водоносного слоя. От глубины разработки напрямую зависит качество питьевой жидкости. Ближе к поверхности располагаются залежи H2O пригодной исключительно для технических целей (полива). Из-за большого количества загрязнений, попадающих под землю вместе с дождями и талым снегом, пить такую воду нельзя. Зачастую даже после дополнительной фильтрации.
Абиссинский
Для его возведения в месте залегания водных ресурсов разрабатывают неглубокую шахту (всего 5-10 метров). Колонна обсадки представляет собой перфорированную трубу. Через небольшие прорези внутрь поступает жидкостная среда. Чтобы поднять ее, используют ручную помпу или поверхностный насос. Живительную влагу из такого вида колодцев нельзя назвать чистой. Для применения в быту требуется установка очистной системы.
Шахтный
Пожалуй, это наиболее распространенная разновидность конструкций, применяемых дачниками на своих загородных территориях. Шахтное углубление выполняется на глубину до 15 м. Для постройки источника задействуют кольца из железобетона или пластика (довольно популярный в последнее время материал). С помощью спецтехники построить такое сооружение не составит труда. Однако можно обойтись и без нее. Конструктивные особенности позволяют выполнить работы, имея в наличии только лопаты, ломы и емкости под жидкость и грунт.
Ключевой
Обычно землевладелец принимает решение оборудовать такое сооружение, когда на его земельном наделе имеется место выхода воды на поверхность — ключ. Происходит подобное, когда водоносная жила встречает на своем пути препятствие (твердые породы) и поднимается наверх. Очень удобно, когда родник есть на дачном участке. Средств и времени на его разработку уходит совсем немного.
Виды подъемных механизмов для колодца
Колодезный ворот – приспособление для подъема воды из шахты колодца, имеющее форму цилиндра. Конструкция закрепляется на оси, вращающейся в подшипниках. Вращательные движения совершаются при помощи ручки или пальцев – брусков, закрепленных по периметру ворота. К подъемнику крепится металлическая цепь или трос, на который подвешивается ведро.
Второй вид подъемного механизма – журавль, устройство из балансира и противовеса, установленного на опору. К длинной части журавля крепится шест с ведром, опускающийся в шахту колодца. Эта конструкция позволяет быстрее осуществить подъем воды, но при значительной глубине источника потребуется устройство больших размеров.
Виды подъемных приспособлений
Разновидности исполнения
Ворот колодца можно сделать из разных подручных материалов. При этом длина центральной цилиндрической части также может отличаться в зависимости от габаритов колодца. Вороток для колодца можно сделать в разных вариантах:
Как сделать водопровод из колодца — зимний вариант
- Деревянный цилиндр может быть изготовлен из обычного бревна. Для этого с него снимается кора, а поверхность немного выравнивается рубанком.
- В некоторых случаях ворот колодца делают из металла. Для этого берётся обычная труба, её концы заглушаются металлическими пластинами. При этом диаметр этих пластин должен быть чуть больше сечения трубы. К одной пластине приваривается стальной стержень для опирания конструкции на стойку, а с другой стороны крепится рукоятка для вращения.
- Неплохой ворот на колодец получится из автомобильного диска. Его необходимо надеть на трубу подходящего диаметра и приварить к ней. При этом труба будет выступать в качестве оси вращения, поэтому с одной стороны к ней необходимо приварить ручку.
- Также ворот для колодца можно сделать в виде реечной конструкции, которая фиксируется на рёбрах жёсткости. Эти рёбра выполняются в виде деревянных дисков. Такие диски можно получить, просто распилив бревно на отдельные круги.
Отделка
Если при строительстве колодца использовали бетонные кольца, то их обязательно надо как-то декорировать. Некоторые виды закрытых колодезных домиков можно рассматривать как модернизированный вариант надстроечной конструкции.
Последовательность строительства особой роли не играет, но все же лучше начинать с обустройства самого колодца, а потом, с учетом толщины и размеров обшивки, монтировать верхнюю часть (закрытую или открытую).
Природный камень
Если поблизости есть выход на поверхность природного камня, то его можно использовать для отделки колодца. Как альтернатива есть еще вариант применения гранитной брусчатки.
Последовательность операций следующая:
- Вокруг колодца вынимают часть грунта (точнее обратной засыпки) на глубину около 30 см.
- Трамбуют дно, засыпают подушку из песка и щебня мелкой фракции (для песчаных грунтов можно использовать только щебень). Поливают водой и уплотняют.
- Выкладывают из камней первый слой, соединяя их между собой цементно-песчаным раствором.
- Выкладывают все последующие слои до края верхнего кольца, заполняя раствором швы между камнями. Также раствором забивают пазухи между отделкой и бетонными кольцами.
- Выравнивают раствором верхнюю часть каменной кладки в один уровень с бетонным кольцом колодезного оголовка.
- Если надстраиваемую часть домика изготавливают из дерева, то между бетоном и рамой обязательно стелют слой рулонной гидроизоляции.
Сруб из бревна или бруса
Этот вариант используют, когда надо построить колодец в русском деревенском стиле, используя стандартные бетонные кольца. Начало строительства проходит точно также, как и в предыдущем способе — подготавливают площадку и формируют основание в виде ленты из камня, чтобы дерево не лежало на земле. Можно также обустроить под каждый угол небольшой столбчатый фундамент, который затем скрыть отмосткой.
Угловое соединение венцов обычно выполняют простейшим способом — в полдерева. При обустройстве сруба надо следить, чтобы дерево не касалось бетонных стенок. Лучше всего, если кольца обклеить рулонной гидроизоляцией.
Обшивка по каркасу
Это один из наиболее распространенных современных способов. В качестве каркаса могут использовать брус или любой металлический профиль, в том числе и тот, что применяют для монтажа гипсокартона.
В качестве обшивки каркаса применяют любые фасадные панели. Но если выбирают виниловый сайдинг, то для колодца лучше подойдет цокольный вариант с более толстой и прочной стенкой.
dizlandshafta
Полезно8Бесполезно1
Деревянный ворот
Рассматривая вариант, как сделать ворот для колодца в традиционном исполнении необходимо прибегнуть к использованию дерева. Для этого понадобится:
- заготовка из бревна длиною примерно 1 м, при диаметре 20-25 см;
- деревянный брус 200×200 мм, либо 2 металлических швеллера;
- металлический прут с сечением 30-35 мм;
- металлическая труба, имеющая внутренний диаметр аналогичный диаметру бревна;
- 2 полимерные втулки;
- металлическая цепь в соответствии с длиной шахты;
- металлический лист толщиной 3 мм.
Вышеперечисленных материалов будет достаточно для изготовления одного ворота.
Для проведения работы по его изготовлению нам понадобятся следующие инструменты:
- электроинструменты в виде болгарки, дрели и сварочного аппарата;
- карандаш с измерительной рулеткой;
- шкурка для поверхностной обработки.
При наличии данных инструментов удастся в короткий срок изготовить ворот.

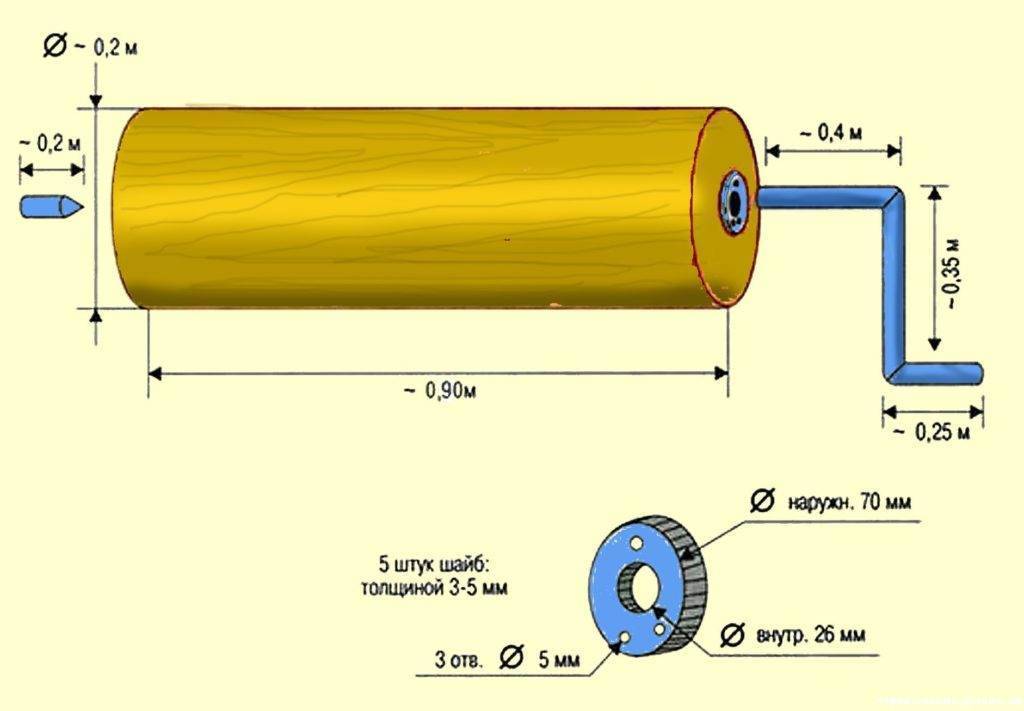

Разбираясь в деталях: как сделать деревянный барабан на колодец своими руками – всю работу понадобится разделить на следующие этапы:
- Бревно подгоняется таким образом, чтобы его длина была на 10 см меньше расстоянием для его крепления. Его поверхность зачищается шкуркой до идеальной гладкости.
- Деревянные стойки покрываются специальным лаком от грибка, металлические швеллера – покрываются краской.
- От трубы отрезается два кольца шириною 5 см для их забивания на края ворота, это предаст ему дополнительной прочности.
- По центру торцов ворота сверлятся отверстия в диаметре 2 см и глубиною до 10 см.
- Из листового металла вырезаются круги необходимых размеров для защиты торцов бревна от возможных повреждений.
- От металлического прута отрезают часть длиной 20 см для опорной оси, и второй отрезок длиной 100 см для другой оси с рукоятью. Длинный отрезок загибается для удобства вращения ворота и крепления ручки. Они оба впоследствии забиваются в бревно.
- Перед установкой на металлический прут крепятся полимерные втулки.
- В середине бревна забивается скоба для крепления металлической цепи с ведром.
Как вариант, вместо одной рукояти может устанавливаться крестовина с целью облегчить подъем воды.
Установка
Установка подъемного устройства имеет такие этапы работ:
- Металлическая труба, которая служит вращательной осью, изгибается с одной стороны дважды, под углом в 90 градусов. Таким образом, мы получаем ручку ворота.
- На трубе нужно отметить середину, а также места будущей установки подшипников с монтажными кольцами. Опорный узел нужно со стороны ручки надеть на трубу и зафиксировать на отметке.
- Автомобильный диск надо надеть на конструкцию, после чего он в отмеченном месте приваривается.
- К диску прикрепляется цепь, при помощи которой и выполняется поднимание воды из колодца.
- Далее надо второй опорный узел, сделанный из кольца с подшипником, приварить на ранее сделанной отметке.
- Вся конструкция ставится на опоры, после чего сквозь отверстия, имеющиеся в кольцах, фиксируется при помощи болтов.
Установка
Специфика опорных узлов
Простейшей парой трения пригодной для колодезного ворота, которую можно сделать своими руками, является контакт металлической трубы или прута в отверстиях, выполненных в деревянных стойках. Плавность вращения в таком сопряжении деталей может быть достигнута путем систематического добавления в зазоры консистентной смазки, которая уменьшит силу трения, облегчит вращение ворота и предотвратит выработку деревянной поверхности. Последнее является наиболее неблагоприятным, потому что увеличивает диаметр посадочного отверстия, в результат появляется люфт и затрудняется вращение полуосей ворота.
Более сложной конструкцией обладает конструкция, в которой отверстие в стойках имеет больший, чем калибр полуосей, размер, определяемый наружным сечением фторопластовой втулки. Использование втулки из материала, имеющего минимальный коэффициент трения при взаимодействии с металлом, посаженной в стойку с натягом, позволяет избавиться от необходимости смазки и существенно увеличивает ресурс опорных узлов.
Сделать срок службы пар трения практически бесконечным, учитывая незначительную нагрузку, можно заменив втулки на шарикоподшипники, для установки которых потребуется ступица на обеих стойках, позволяющая обеспечить прессовую посадку наружной обойме.
Дизайн и отделка
Для изготовления колодезных домиков используются различные материалы:
- дерево, солома, бамбук;
- металл;
- камни;
- декоративная плитка;
- поликарбонат.
Основной материал — камень
Чаще всего камнем отделывают оголовье, а навес выполняют из дерева и металла. При этом камень может быть натуральный и искусственный, а также имитация камня, выполненная из бетона. Иногда колодезная башня целиком выполнена из натурального камня, например, песчаника.
Деревянные домики
Колодезные домики из дерева наиболее распространены и вписываются в большинство приусадебных участков. Для их сооружения могут использоваться пиломатериалы, брёвна, коряги и ветки без коры в качестве отделки. Древесина гигроскопична, поэтому будет правильным такие материалы обработать каким-нибудь гидрофобным средством и средством от гниения.
Поликарбонат для колодезных домиков
Поликарбонат уместно использовать, когда садовая беседка, веранда или тент над автомобилем выполнены с применением этого материала. Он хорошо сочетается с металлическим каркасом, и может создавать определенное настроение благодаря своему цвету и относительной прозрачности.
Оригинальные колодезные домики
Фантазия дизайнеров и народных умельцев иногда просто поражает. Мы приготовили для вас подборку самых необычных колодезных домиков.
Виды подъемных механизмов для колодца
Конструкция может быть деревянной или металлической.
Существуют следующие виды механизмов:
- Барабан для колодца. Подъемник может иметь одну изогнутую рукоятку в боковой части, которую крутят для перемещения ведра. Возможны варианты ворота с несколькими рукоятками (пальцами), расположенными по окружности барабана.
- «Журавль». Конструкция может быть снабжена подвесным блоком. Ведро опускается и поднимается благодаря противовесу, канат перемещается через блок с колесом. В другом варианте у колодца установлена опора, на ней закреплена длинная жердь, на конце которой привязано ведро. С другой стороны находится груз. При движении шеста вниз ведро опускается на дно шахты.
Последний вариант используется на колодцах с небольшой глубиной (не более 10 м). В противном случае механизм будет иметь крупные размеры и занимать много места.
Разнообразие подъемных механизмов для колодца.
Виды подъемных механизмов для колодца
Колодезный ворот – приспособление для подъема воды из шахты колодца, имеющее форму цилиндра. Конструкция закрепляется на оси, вращающейся в подшипниках. Вращательные движения совершаются при помощи ручки или пальцев – брусков, закрепленных по периметру ворота. К подъемнику крепится металлическая цепь или трос, на который подвешивается ведро.
Второй вид подъемного механизма – журавль, устройство из балансира и противовеса, установленного на опору. К длинной части журавля крепится шест с ведром, опускающийся в шахту колодца. Эта конструкция позволяет быстрее осуществить подъем воды, но при значительной глубине источника потребуется устройство больших размеров.
Виды подъемных приспособлений
Как изготовить деревянный вариант
Наиболее практичной и простой конструкцией является деревянная. Она доступна, легкая в изготовлении, имеет небольшой вес.
Для изготовления деревянного ворота потребуется выполнить некоторые правила.
- Бревно должно иметь меньшую длину, чем расстояние между колодезными стойками на 10 см.
- Необходимо предусмотреть металлические кольца на концах цилиндра. Они нужны для свободной прессовой посадки изделия. Его легко снимать при необходимости, но болтаться ничего не будет после установки.
- Остается предусмотреть полуоси для вращения. Их можно приварить к дискам на торцах цилиндра. Между бревном и стойкой нужна втулка, которая будет регулировать смещение ворота вдоль его оси.
Каркас домика для колодца своими руками
Собираем нижнюю часть каркаса и далее переходим к стойкам и стропилам. Есть несколько вариантов сборки нижнего пояса, рассмотрим их подробнее.
Варианты сборки нижнего пояса
Важно сделать так, чтобы нижний пояс выступал за границу кольца наружу на 2-3 см., так будет удобнее делать облицовку. Переходим к стойкам и стропилам
Выпиливаем и собираем стойки и стропила, примеры конструкций хорошо показаны на иллюстрациях, можно выбрать любой или придумать свой на их основе
Важно соблюдать размеры и места примыкания оформлять как можно тщательнее и ровнее. Обязательно проверяем ровность конструкции уровнем и/или рейкой, чтобы её форма была как можно более идеальной, а то потом у вас может получиться кривой домик
Для крепления применяем саморезы и металлические пластины и уголки. На нижний пояс можно установить раскосы, которые придадут прочность конструкции, так, как показано на втором фото
На этапе конструирования каркаса важно не забыть предусмотреть место для дверки, через которую будем забирать воду и осматривать колодец
Собрав и установив конструкцию на колодец, начинаем обшивку, и отделку.
