Что такое водоотвод и канализация? Обзор +Видео

Водостоки плоских крыш

Описанная выше технология эффективна для домов, имеющих крыши с уклоном. Водоотведение с плоской крыши имеет принципиальные отличия. Из-за особенностей конструкции попадающая на ее поверхность вода не скатывается. Поэтому водосборные воронки устанавливаются непосредственно на поверхности и соединяются с канализационными пластиковыми трубами, образующими вертикальные стояки, которые вмуровываются в стены. Для предотвращения промерзания такие водостоки часто дополняют теплоизоляционным слоем. Для защиты от попадания мусора воронки снабжаются сетками-грибками. Желоба для монтажа подобных систем водоотведения не требуются.

Воронка для внутреннего водостока

Также вы можете посмотреть видео по теме нашей статьи, где показан монтаж готовой пластиковой системы водостоков.

Советы по обустройству

а и чистить саму канализацию будет намного сложнее. Это все потому, что бытовая химия губительна для аэробных бактерий, которые проводят глубокую чистку системы. Также в доме может присутствовать неприятный запах. Избежать этого можно использовав при установке канализации фановой трубы и гидрозатворов.

Для избегания замуливания участка нужно использовать переливные или поворотные колодцы. Это облегчит обслуживание трубопровода и спасет от неприятного запаха. Все эти правила вместе с правильной эксплуатацией, позволит долго и эффективно пользоваться системами водоотведения, как в частных домах, так и в многоквартирных зданиях.

Санитарные нормы по установке септиков

Принципиальная схема автономной канализации в частном секторе

СНиП и СаНПиН указывают на общие требования, но в каждом регионе или области может иметь силу документ, детализирующий эти положения. Например, в Московской области существует документ ТСН 40-301-97  (ТСН ВиВ-97), который разработан для очистных сооружений малой производительности, что вполне соответствует частному сектору.  В 2000 году по Российской Федерации был принят ещё один документ, на основании которого делается экологическое заключение и выдаётся сертификат на очистные сооружения, это СанПиН 2.1.5.980-00. Конечно, вряд ли кто-то из домовладельцев станет углубляться в изучение таких требований, но существует такое понятие, как правильная канализация и все нормативы, которых придерживаются квалифицированные сантехники, взяты именно оттуда.

Возможно, кому-то выполнение таких требований покажется банальной бюрократией, в которой погрязли законодательные чиновники, но это не так, ведь от правильного обустройства канализации в частном доме зависит состояние поверхностных грунтовых вод. То есть, если у кого-либо (например, во дворе у соседа) возникнет протечка очистной конструкции, то стоки не просто впитаются в землю, но попадут в эти самые грунтовые воды. В такой ситуации может возникнуть опасность заражения водоёмов, колодцев и скважин, сделанных «на песок» (не артезианских).

Расчёты укладки фановых труб и ёмкостей

Конечно же, лучше всего, когда канализация в частном доме проектируется одновременно с жильём, а не после его постройки, но ситуации, к сожалению, бывают разными. Дом мог быть построен, к примеру, 40-50 лет назад, а в то время герметично закрытая выгребная яма была отличным показателем, как для соседей, так и для СЭС, но сейчас требования изменились и зачастую приходится дорабатывать старые проекты, если есть желание соблюдать гигиену, причём не только для собственного тела. В первую очередь, это касается предусмотренных СанПиН расстояний между септиком и другими объектами.

Минимальные расстояния между септиком и другими объектами, предусмотренные СанПиН

Для начала нужно просчитать схему канализации с учётом жизненно важных объектов и, конечно же, экстерьера собственного участка, чтобы люк колодца с ревизией не оказался на дорожке или площадке во дворе. Вот список основных требований, с которыми придётся столкнуться при монтаже септика для дома, дачи или СНТ:

• граница соседнего участка (забора), если это не нарушает остальных ограничений, не менее 1 м;
• питьевые источники (колодцы, скважины) – 50 м;
• водохранилище – 30 м;
• река, ручей с ключевой водой – 10 м;
• дорога – 5 м;
• тротуар – 3 м;
• жилой дом – 4м;
• большие деревья – 3 м;
• низкорослые деревья – 2 м;
• кустарники – 1 м.

Примечание. В списке указаны минимальные расстояния, соблюдение которых оградит вас от конфликтов с законодательством (службами СЭС) и претензий соседей.

Если говорить о глубине пролегания трубопровода, то оптимальная укладка будет ниже точки замерзания грунта, но это не везде возможно, да и не везде нужно. В некоторых северных регионах этот показатель достигает двух метров (!) и рытьё таких траншей плюс котлован для ёмкости, который будет ещё глубже, как-то не вызывает положительных эмоций. Поэтому для обогрева трубопроводов в северных регионах используют различные синтетические (минеральные) утеплители, а также греющий кабель.

Общие сведения

Закладывать систему водопровода и канализации нужно на начальном этапе строительства. Поэтому стоит разобраться, что такое система водоотвода и канализация. По сути, это одно и тоже. Ведь они являются частью одной системы и не могут работать автономно друг от друга.

Конечно, для частного сектора существуют несколько другие правила. В частном доме водоотведение это прием и очистка сточных вод, которые поступают через централизованную систему водоотведения. Помимо этого, водоотведение относится к коммунальным услугам. Канализация – это комплекс инженерных сооружений, которые связанны между собой. Главное предназначение этой системы заключается в транспортировке сточных вод. Из этого следует, что эти системы похожи, но в то же время разные. У каждой системы есть свои особенности. И только этим это не ограничивается.

Обеспечение дома разными коммуникациями является главным условием комфортного пребывания человека в своем жилище

Задачи канализации и водоотведения

Главной задачей водоотведения является отвод дождевой воды, талых вод и не допускают образования верховодки. Верховодка – это один из видов подземных вод, и имеет сезонный характер. Чаще всего возникает в результате чрезмерного полива, быстрого таяния снегов, чрезмерных осадков. К середине лета эти воды полностью испаряются и могут возникать только после обильных дождей.

Еще одной немаловажной деталью является водоотводная система кровли. Главной задачей является сбор и отвод дождевой воды к основным точкам сбора такой воды

На этой системе нельзя экономить, потому что со временем вода вымоет отмостку, фундамент будет забрызган грязью. И чтобы избежать таких проблем обустраивают дренажные системы на поверхности. Для отвода воды из подвальных помещений делаю глубинные дренажи.

У канализационной системы задачи намного проще. Да и устройство не такое сложное, но роль ничуть не меньше, а иногда и больше чем у водоотводной системы. Канализация должна выводить грязную воду и нечистоты из дома. Также она транспортирует стоки в пределах дома и направляет их в канализационные стояки. Выводит сточные воды из дома и доставляет их в очистные сооружения. Если не будет выполнятся одна из этих задач о достойной эксплуатации дома можно забыть. Сточные воды могут вырваться наружу и тогда плакал наш ремонт и уют в доме. Поэтому при выборе схемы канализации жилого дома ошибок быть не должно.

Неправильно спроектированная и собранная сеть не будет работать или же будут возникать проблемы. Проект канализации должен быть простым, это минимизирует ошибки, которые могут возникнуть при монтаже.

Рассматривая канализацию в частном доме, следует обратить внимание на то, что центральная канализация проложена не везде. А если это загородный дом? Не может быть и речи о подключении к центральной канализации

В этом случае следует разработать такой план, который подойдет для одного конкретного дома. Это может быть выгребная яма, которую периодически придется откачивать. В этом случае ваша канализация будет полностью автономной. Но для принятия такого решения нужно получить консультацию у специалиста. Самостоятельно принять такое решение будет довольно сложно. Также у такой дренажной системы есть особенность. В ней находится высокая концентрация различных химических веществ и нечистоты органического происхождения. И чтобы избавиться от таких нечистот следует использовать септики. Но рассматриваемые жидкости можно не только выводить, а собирать и использовать повторно, например, для наполнения бачка унитаза или полива овощей.

Крепление водосточной трубы к стене

Водосточные системы нужны для сбора талой и дождевой воды со всей крыши, тем самым они предохраняют поверхность кровли и стены здания от преждевременных разрушений. При монтаже системы водостока вы обязательно столкнетесь с таким делом, как крепление водосточных труб к стене. От правильности крепления будет зависеть надежность всей вашей конструкция водостока.

Зачем нужны ухваты в водосточной системе?

— ухват штырьевой. Предназначается для крепления труб водостока на кирпичные и бетонные здания;

— ухват-метиз. Предназначен для монтажа труб на деревянные постройки;

— ухват универсальный. Он может крепиться и на деревянные, и на кирпичные дома. Используется и для зданий из сэндвич-панелей.

Для монтажа потребуется знать диаметр водосточной трубы и глубину, которой хватит для крепления штыря ухвата.

Зачем нужны хомуты в системе водостока?

Также читайте: Почему гудят водопроводные трубы

— глубину закрепления метиза, которая должна быть не менее 50-70 мм;

— расстояние между фасадной стеной и трубой, так как прикреплять трубу вплотную к стене дома запрещается;

— толщину утеплительного слоя на фасаде здания.

Важный совет! Никогда не следует закреплять хомут таким образом, чтобы его метиз находился в слое изоляции, это очень ненадежное крепление!

Правила крепления системы водостока к стене

— трубы монтируют сверху вниз:

— в стене дома нужно проделать отверстия для крепления штырей, на которые закрепляются хомуты;

— крепеж для водосточных труб монтируется под определенным уклоном;

При постройке нового дома крепежные детали устанавливают во время строительства.

— при установке хомутов нужно смотреть за тем, чтобы они очень плотно трубу не охватывали, особенно это касается пластикового водостока, иначе при температурных перепадах пластик расширится или сожмется, и на трубах появятся трещины.

• Крепление водосточной трубы к стене. Хомуты для крепления
• Крепление пластиковой трубы к стене
• Крепление канализационных труб к стене

Определение централизованной системы водоснабжения

В первую очередь следует развести общие понятия, так или иначе связанные с инфраструктурой и механизмами обеспечения населения водой. К примеру, непосредственно система водоснабжения представляет собой комплекс функциональных узлов, связанных с подготовкой, обработкой, распределением и доставкой целевого ресурса. Водоотведение – напротив, обеспечивает процессы приемки уже отработанной воды, выводя стоки в канализационные и дренажные каналы. В свою очередь, централизованное водоснабжение – это полный комплекс инженерных сооружений и коммуникаций, задействованных в операциях забора, подготовки и отведения воды в рамках конкретного населенного пункта. При разработке системы обеспечения водой населения учитываются следующие требования:

• Бесперебойность поступления ресурса в достаточном объеме и в соответствии с гигиеническими нормативами.
• Достаточность мощности напора при подаче воды.
• Обеспечение возможностей для полноценного распределения и регуляции потоков.

Иными словами, все потребители обслуживаемого населенного пункта должны получать воду оптимального качества в установленном объеме и в круглосуточном режиме. Перерывы могут носить только аварийный или технологический характер.

Несколько советов от профессионалов

Чтобы канализация в частном доме проработала положенный ей срок, нужно в первую очередь правильно ее смонтировать. В этом заключается 80 процентов успеха. Но и после запуска необходимо должным образом следить за системой.

1. Изначально правильно организовать и рассчитать объем стоков.
2. Вовремя откачивать выгребную яму. И не только жидкую фракцию, но и осадок на дне колодцев.
3. Следить за тем, чтобы в трубу не попадали посторонние предметы, которые могут привести к засору. Например, мелкие детали детских игрушек, тряпки и прочее.
4. Своевременно проводить внешний осмотр септиков и ям с целью проверки их герметичности.

Как мы платим за канализацию в МКД

Понятно, что за водоснабжение, собственник или жилец, осуществляющие съем квартиры, обязаны платить по количеству кубов воды, попавших через трубу в квартиру. Как же считается водоотведение?

Есть несколько вариантов расчета квартплаты за водоотвод:

Первый. Применяется, если в помещении (квартире) установлены индивидуальные приборы учета (ИПУ). Плательщик обязан лишь вовремя снимать и подавать показания приборов. Сделать это можно через личный кабинет, заполнять квитанцию самостоятельно или по телефону горячей линии.

При расчете услуг по отведению грязной воды суммируется количество потребленной горячей (ГВС) и холодной воды (ХВС). Полученная величина умножается на тариф, установленный в регионе. Выглядит квитанция следующим образом: в графе «объем потребления» в строке «водоотведения» будет итог суммы ХВС и ГВС. Тарифы на коммунальные услуги являются общественной информацией. Посмотреть ее можно заглянув на официальном источник сайт управляющей компании или Горводоканала.

При этом коммунальщики при формировании цены за свои услуги обязаны подтвердить свои затраты.

Второй вариант – по нормативам. Он применяется в том случае, если в квартире нет счетчиков. Норма потребления также является информацией доступной всем, в каждом городе индивидуальна. Оно складывается из усредненного значения потребления человеком питьевой и горячей воды и умножается на количество зарегистрированных в квартире жильцов.

Третий вариант применяется редко, поскольку его нельзя назвать точным и он более поверхностный. Сумма к уплате будет зависеть от домового прибора учета (ДПУ). Из значения на общем приборе вычитается показания всех квартир с ИПУ, и разница делится между оставшимися в зависимости от количества проживающих в них и занимаемой площади.

Существуют стандарты, в соответствии с которыми должна осуществляться поставка воды в жилое помещение. Так, например должен быть определенны напор воды из крана, воде необходимо соответствовать санитарным нормам и быть пригодной для питья. Иначе, услуга считается некачественной и нужно обращаться с жалобами в Роспотребнадзор.

Выбор дренажного колодца

Для максимально эффективного сбора и отведения воды на участке вокруг коттеджей и загородных домов обустраивают системы нескольких видов. Чаще всего обустройство канализационной, дренажной и ливневой системы водоотведения выполняется параллельно, на небольшом расстоянии друг от друга.

Очень часто владельцы загородных участков желают сэкономить на обустройстве ливневой канализации. В этом случае они пытаются совместить элементы разных систем. Примером такой ошибки можно назвать использование дренажного или канализационного колодца для слива воды из ливневой системы. Ошибкой такой вариант называется по следующей причине: при обильном выпадении осадков вода поступает в колодец быстро и в довольно больших объемах. Нужно понимать, что дренажная система водоотведения имеет свое определенное предназначение. Это может стать причиной переполнения колодца, что например, в случае с канализацией может привести к выходу воды в трубы этой системы и в сантехнику.

Кроме того следует понимать, что большое количество воды приносит разный мусор, который вполне может стать причиной засорения труб ливневой системы после ухода воды. Поэтому необходимо знать, как правильно сделать ливневую канализацию.

Назначение водостоков

Назначение водостоков известно всем, а убедиться в необходимости их установи наглядно можно легко, наблюдая, как выглядят в дождь или во время оттепели отмостка и фасад дома, лишенного системы водоотведения с кровли. Потоки воды, льющиеся на облицовку стен и портящие ее внешний вид, капли и струи, попадающие на подходящих или выходящих из дома людей, лужи у самого дома – это далеко не полный перечень неприятностей.

Водостоки из канализационных труб способны не только отвести воду в ливневую канализацию или в дренажную канаву, но и направить ее в специальные емкости для последующего использования при поливе участка.

Продолжение водостока для отвода воды от дома

Требования к монтажу системы водостоков

Канализационные тройники

Перед тем как приступить к монтажу системы водостока необходимо грамотно составить схему и рассчитать все ее элементы. После чего составить монтажную схему, которая будет содержать все отметки мест установки всех элементов, без которых водосток не будет функционировать. Дополнительно необходимо сделать расчет нагрузок. После всех этих операций можно приступать к монтажу водостока. Монтаж проводится в следующей последовательности:

Переделка канализационной трубы под водосточный желоб

• Изначально к лобовой доске карниза прикрепляют два кронштейна – самый длинный и самый короткий. Между кронштейнами натягивается веревка. Уклон веревки должен составлять 3 мм на каждые 0,5 метра. • По длине веревки крепятся остальные кронштейны саморезами. • Из канализационных труб изготавливаются два одинаковых желоба. Для этого трубу необходимо разрезать на две равные части. Разрез трубы делается по длине. Чтобы произвести эту операцию укладывают на доски, фиксируя ее с помощью саморезов. На саморезы накручивается нитка, и затем по нитке проводят маркером, тем самым намечая линию отреза. После чего нитка снимается и болгаркой производят разрез трубы по намеченной линии. • В качестве соединительных элементов будут выступать куски трубы с длиной 5 см. • Желоба соединяются между собой согласно монтажной схеме. Для этой цели два желоба необходимо положить в соединитель и зафиксировать саморезами. • Полученные конструкции закрепляются в кронштейнах саморезами. Для предупреждения сворачивания желобов в трубу под воздействием солнечных лучей, их крепят с помощью специальных усиков, которые находятся на кронштейне, в случае отсутствия усиков, в трубу устанавливаются распорки, которые фиксируют саморезами. • После того, как горизонтальные желоба будут установлены, производят монтаж отводных труб. • Так как желоба закрепляются к кронштейнам, а трубы к стенке, между ними получается вылет, который составляет 20 – 80 см. Для того, чтобы сгладить вылет применяют тройники или колено. Если скосы получаются очень широкими, то дополнительно применяют необходимой длины отрезки труб. • Водостоки из канализационных труб к кронштейну крепятся хомутами, на каждый погонный метр трубы, должно быть два хомута. • В нижнюю часть монтируют отводное колено, с помощью которого вода поступает в сборник или отводится в ливневую канализацию. • Монтаж заглушки производиться на торцевые части желобов, которые находятся выше остальных. Отметим, для того, чтобы снег не сломал желоб, всю конструкцию необходимо монтировать на 1,5 – 2 см ниже свеса кровли.

Основные правила монтажа труб для отвода грунтовых вод и канализации

В частных домах чаще всего устраивают самотечные канализационные системы. Поэтому при монтаже труб им нужно придать уклон, причем его угол зависит от их диаметра.

• Если он составляет 5 см, то минимальный угол должен быть 3 см на один погонный метр.
• Если труба имеет диаметр 10 см, то уклон уменьшается до 2 см.

По ходу подключения очередных элементов диаметр приближающихся к стояку труб может увеличиваться. Унитазы должны располагаться к стояку ближе всех, желательно не далее одного метра от него.

Для соединения стояков и труб применяют косые тройники: на случай появления засора каждый стояк должен быть оснащен ревизией.

Также желательно горизонтальные дренажные трубы оснастить возможностью прочистки после каждого очередного поворота.

В частном строении монтаж канализации предусматривает наличие аэрационного клапана или фановой трубы в системе.

Если используются трубы из полипропилена, их раструбы должны быть направлены против стока. Не допускаются трещины, сколы и прочие дефекты труб.

Стоит избегать чрезмерного количества стыков и поворотов, так как это — потенциальные зоны протечек и засоров.

Профессиональное устройство в частном доме канализационной системы часто обеспечивает такой уровень комфорта и эстетики, которого невозможно добиться в большом многоквартирном доме.

Особенности обслуживания и эксплуатации дренажных систем

Дабы ливневка исправно работала десятилетиями, сохраняя пропускную способность, после строительства необходимо соблюдать правила эксплуатации и периодически проводить обслуживание. Для этих целей следует руководствоваться следующими моментами:

• Дождеприемники, лотки и остальные наружные элементы ливневой канализации дома должны быть закрыты решетками, чтобы предотвратить попадание крупного мусора;
• После весенних паводков и ливней проводится осмотр приемников и поворотных колодцев и очистка при необходимости;
• Каждые два года проводится капитальная чистка всех элементов от мусора и осадков, включая промывку из шланга;
• Каждые десять-пятнадцать лет, если необходимость не возникнет раньше, выполняют капитальное обслуживание, промывая систему от наносов и наслоений водой под давлением в обоих направлениях. Жесткие засоры удаляются при помощи механического способа, если гидродинамический не дал результата.

Своевременный уход за отдельными частями и периодический за всей системой – это залог беспроблемной работы, а ремонт если и потребуется, то без необходимости демонтажа.

Советы по обустройству

а и чистить саму канализацию будет намного сложнее. Это все потому, что бытовая химия губительна для аэробных бактерий, которые проводят глубокую чистку системы. Также в доме может присутствовать неприятный запах. Избежать этого можно использовав при установке канализации фановой трубы и гидрозатворов.

Для избегания замуливания участка нужно использовать переливные или поворотные колодцы. Это облегчит обслуживание трубопровода и спасет от неприятного запаха. Все эти правила вместе с правильной эксплуатацией, позволит долго и эффективно пользоваться системами водоотведения, как в частных домах, так и в многоквартирных зданиях.

Нормы расстояния очистных сооружений на участке

Согласно СНиП, очистные сооружения и ямы должны располагаться на значительном расстоянии от дома, водоносной скважины и других инженерных объектов.

• От жилого строения – не менее 5 м до септика, ЛОС, выгребной ямы, чтобы избежать попадания неприятного запаха в помещение. А также заранее предупредить возможные плачевные последствия влияния влажной среды на основание дома.
• До скважины с водой – 30-50 м. Конечно, очень сложно соблюдать это правило, так как размеры участков весьма ограничены. Максимально удалить септик от водопровода все-таки нужно, на сколько это позволит техническая возможность.
• До границ соседнего участка – минимально 2 м.
• От коллектора до растений и деревьев – расположение 2-4 м, если корни дерева большие.

Правила составления схемы канализации в доме

Схема канализации в частном доме привязывается к плану дома. Она должна содержать ключевые элементы системы – стояк (если в строении больше одного этажа), разметку труб (внутренняя разводка, углы и повороты), точки стока воды.

Внутренняя разводка закладывается во время возведения дома. Ее монтаж начинают, когда установлена крыша дома и перекрытия, но отделочные работы помещений еще не выполнялась. Наружную канализацию монтируют после того, как внутренняя система полностью обустроена. Ниже приведена схема канализации для частного двухэтажного дома:

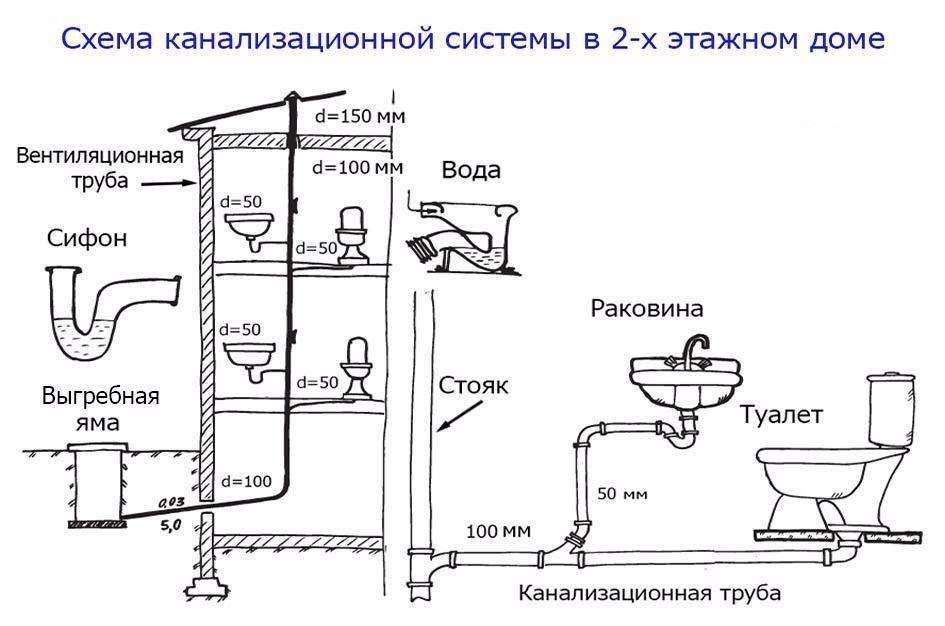

Общая схема внутренней канализации в двухэтажном доме

Порядок составления схемы:

• Все чертежи строятся в масштабе, на план наносится место монтажа стояка, линии прокладки труб, количество точек слива (подключение сантехники и бытовых приборов).

• Определяется размер стояка, вычисляется полная длина трубопровода (с учетом выпуска), точка выхода из строения главного стояка.

• В местах возможного образования засоров предусматриваются прочистки и ревизии.

• Для каждого этажа строится отдельный чертеж.

• Рассчитывается размер и место монтажа фановой трубы (в больших канализационных системах препятствует возникновению разрежения в канализационной трубе)

• Схема наружных коммуникаций строится за тем же принципом.

Про схему канализации с фановой трубой на видео:
