Монтаж водостока
Последовательность работ
Перед тем, как вдаваться в технологические тонкости – как сделать водосточную трубу, остановимся на последовательности монтажа:
- По периметру крыши определяется длина желоба, количество воронок и труб;
- Отмечается место расположения воронки. При установке капельника расстояние от отверстия воронки должно быть более 1см;
- Когда сделана разметка, закрепляются крюки (держатели) под водостоки для крыши на расстоянии 30 см для металлической системы и 60 см для пластиковой;
- Монтаж желобов начинают с установки воронки, потом желоба укладываются в держателе;
- После фиксирования желоба с воронкой и держателем приступают к креплению соединений, чтобы элемент соединителя был на стыках двух желобов;
- Далее проводится установка углов водостока и труб.
Водосток из канализационных труб своими руками
На рынке есть систем стоков воды, изготовленных из пластика. Такие конструкции можно изготовить собственными рукам из канализационных труб. Таким способом вы сможете более бюджетную систему.
И так, чтобы начать работу. вам нужно понимать, что нужно иметь:
- Желоб, его можно сделать из труб под канализацию диаметром 110мм;
- Трубы водосливные. Для этого, вам нужно приобрести трубы с меньшим диаметром – 50 мм;
- Системы, которые будут соединять все в одну систему. Так называемый тройник с двух сторон будет иметь разные диаметры 50 мм и 110 мм.
ОБРАТИТЕ ВНИМАНИЕ!
Перед тем, как начать работу, продумайте всю систему, которую вам необходимо будет монтировать. Первое что вам нужно сделать, это узнать параметры вашей кровли.. Водосток из канализационных труб
Водосток из канализационных труб
Расчет
Чтобы систем водослива с задачами справлялась эффективно, необходимо выполнить следующие условия:
Грамотная установка – гарантия качества работы стока
При этом обращать внимание надо не только на угол наклона желобов, но также на расстояние между крюками и кромкой крыши. Удаление желоба от доски карниза играет немалую роль
Как сделать коптильню своими руками — чертежи, схемы, проекты и особенности постройки коптильни (145 фото и видео)
Декинг своими руками: виды террасной доски, технология монтажа. Поэтапный монтаж декинга из ДПК. Ошибки укладки
Какой выбрать замок на калитку — советы как правильно врезать или установить замок своими руками (105 фото)
Расчёт водостока
Рассчитать количество материалов, которые Вы потратите на устройство водосточной системы — дело нехитрое. Прикиньте длину Вашей крыши – это будет длина желобов. В среднем берётся одна воронка, соответственно и одна сливная труба на 10 метров кровли. Если длина больше этого, то монтируется вторая воронка. Длина труб рассчитывается из высоты здания.
Повороты и углы закупаются из расчётов конструкции фасада Вашей бани или дома. То есть – здесь всё индивидуально. Кронштейны для желобов приобретаются из такого расчёта: в среднем на 80 сантиметров жёлоба – 1 кронштейн. Хомуты для труб ставятся реже, а можно их рассчитать в местах стыковки трубных секций и крепить именно там.
Учтите такой момент: на крепёжные элементы и всякую мелочёвку Вы потратите больше денег, чем на желоба и трубы. Будьте готовы к такому раскладу.
Теперь другой нюанс – расчёт диаметра сливных труб и желобов. Здесь всё зависит от площади и конфигурации крыши. Для небольшой квадратуры достаточно 80-115 мм. диаметра желоба и 50-70 мм. диаметра сливных труб. Большие строения снабжаются желобами 130-200 мм., а трубы – 90-150 мм. В хороших специализированных компаниях, Вам помогут выбрать и полностью рассчитать все водостоки для крыши. Советую обращаться только к ним, так как дельный совет специалиста всегда ценится.
Самодельные отливы из канализационных труб
- водосливы из кровельной оцинковки;
- канализационных ПВХ – труб Ø110 мм;
- пластиковых бутылок;
- старых пластмассовых труб диаметром 8—15 см.
Из одной разрезанной трубы выходит 2 водостока
С точки зрения эстетичности и простоты изготовления, наиболее приемлемый вариант – трубы ПВХ для внутренней канализации с малой толщиной стенки (серого цвета). Превратить данный материал в самодельную водосточную систему можно так:
- Желоб изготавливайте из цельной трубы путем разрезания на 2 части болгаркой. Если нужна торцевая заглушка, вставьте её заблаговременно и разрежьте пополам вместе с трубой.
- Воронку делайте из ПВХ – тройника, а лучше – крестовины, тогда получите 2 детали из одной.
- Крюки придется изготовить из полосовой стали толщиной 1,5—2 мм. Полукруглый изгиб под желоб выполняется отстукиванием молотком вокруг железной трубы Ø100—120 мм.
- Стыковка элементов производится внахлест, после чего фиксируется саморезами.
- Хомуты с креплением на дюбель для водоотводов надо купить в ближайшем сантехническом магазине.
Как собирается водоотвод из пластмассовых труб, расскажет мастер в своем видео:
Когда начинать монтаж системы
Система водостока имеет большое значение для предотвращения порчи несущих конструкций здания, поэтому её разработка должна происходить на стадии проектирования дома. Да и в соответствии с нормативной строительной документацией монтаж системы проводится до укладки кровельного материала. Но практика показывает, что эти требования соблюдаются редко
Важно и определиться со способом крепления желобов: на карниз, на лобовую доску или на обрешётку. Самым распространённым является крепёж на лобовую доску, другие способы монтажа водостоков в индивидуальном строительстве почти не применяются
Как установить водосток, если крыша уже покрыта
Очень часто кровельщик надеется, что по завершении работ он сможет оторвать несколько листов покрытия для того, чтобы установить кронштейны для желобов на стропила. Но обычно это сделать без удаления крепежа кровельного материала не удаётся. Если же крепёж демонтировать, то на его места придётся устанавливать заплатки.
Конечно, существуют способы избежать этих проблем. Один из них заключается в установке под материал кровли планки из мягкой древесины, чтобы удалить крепёж без появления вмятин. Если крыша покрывается шифером, то поступают проще. В волну вставляют кусок деревянного бруса, а кронштейны для желобов крепят напрямую сквозь шифер и вставленный брус.
Если кровельный материал уже положен, для крепления кронштейнов под водосточные желоба приходится использовать любые доступные места
В настоящее время в продаже имеются кронштейны, к которым жёлоб крепится снизу, поэтому такой кронштейн не видно. Их установка выполняется через каждые 40–70 см для того, чтобы обеспечить достаточную прочность при избыточных снеговых и ледовых нагрузках.
Кронштейны, которые устанавливаются на обрешётку или стропила, предварительно необходимо выгнуть, чтобы обеспечить правильное положение желоба относительно ската кровли.
Конструкционные составляющие ПВХ водостока
Для обустройства пластиковой системы водостока производители выпускают различные комплектующие, которые позволяют соорудить конструкцию любой конфигурации.
Пластиковый водосточный желоб
Представляют собой каналы для сбора жидкости, которые располагаются по краям кровли и принимают воду, стекающую с крыши, направляя ее в водоприемную воронку.
Сами желоба также имеют комплектующие детали:
- Муфта. Этот элемент предназначен для соединения отдельных частей желоба друг с другом.
- Угол. Используется для соединения желобов в местах поворотов. Наиболее распространенные образцы имеют угол 90 градусов, но также встречаются и другие варианты.
- Кронштейн. Представляет собой пластиковый крючок для фиксации желоба. Крепится на лобовую доску, после чего в него вставляется водосток.
- Заглушка. Используется в местах, где желоб не соединен с другими деталями системы. Одевается на конец элемента и ограничивает неорганизованный сток воды.
Водоприемная воронка
Это важнейшая деталь системы водостока. В нее поступает стекающая по желобу жидкость, которая попадает затем в сливную трубу. По внешнему виду этот элемент похож на небольшой длины желоб с воронкообразным окончанием.
Сливная труба
Представляет собой вертикальную трубу, которая присоединяется к воронке. Этот элемент предназначен для обустройства направленного стока жидкости и отведение потоков от строения.
ОБРАТИТЕ ВНИМАНИЕ!
Ближе к поверхности земли сливные трубы, как правило, имеют изгиб в противоположную от стены сторону, посредством которого жидкость через дождеприемники поступает в ливневую канализацию или систему дренажа.
Наконечник сливной трубы
Деталь, обеспечивающая уменьшение скорости падения воды. Наконечник загнут так, чтобы жидкость плавно стекала с кровли.
Хомут для сливной трубы
Кольцевидный крепеж, с помощью которого труба монтируется на стену. По сути, этот элемент выполняет функции кронштейна и его нередко даже продают под таким названием вместе с другими соединительными деталями.
Устройство водосточной системы
Пластиковая водосточная система
По способу установки выделяют клеевую систему (монтаж происходит с использованием клея) и безклеевую (монтаж на уплотнительных резинках).
Пластиковая водосточная система
Преимущества пластиковых водостоков:
невосприимчивость к ультрафиолету. Качественная пластиковая водосточная система не выгорит в течении всего срока эксплуатации;
не подвержены коррозии;
клеевая система не требует ухода, поскольку используется метод «холодной сварки» в ходе которого соединение элементов происходит на молекулярном уровне;
прочность;
малый вес;
рабочий температурный режим -40°С +70°С;
простота монтажа;
наличие разной цветовой гаммы;
большое разнообразие комплектующих элементов позволяет создать водосточную систему нужной конфигурации, что делает ее незаменимой при монтаже на ломанные кровли.
Пластиковая водосточная система — элементы и комплектующие
Обозначение конструктивных элементов ПВХ водосточной системы
Недостатки водостоков из ПВХ:
пластик может разрушиться от механического воздействия. Поэтому такие системы нельзя устанавливать на высотных домах. Водосточная система из пластика монтируется только на малоэтажный частный дом;
ремонтная непригодность. Разрушенный элемент невозможно восстановить;
пластиковая система водоотвода с уплотнительными резинками требует периодической замены уплотнителей, что влечет за собой разборку/сборку элементов;
высокий коэффициент линейного расширения.
Выбора водостока
Пластиковый водосток
В вопросе, как правильно сделать водосток, важное значение имеет материал, из которого изготавливается элементы водосточной системы. Система водоотвода может быть:
- оцинкованная;
- оцинкованная с полимерным слоем;
- медная;
- алюминиевая;
- титан-цинковая;
- пластиковая.
Определяясь с выбором системы водоотвода, учитывайте следующие факторы:
- тип кровли (согласитесь, что на элитном здании с медной кровлей нелепо будет выглядеть пластиковый водосток);
- цена элементов системы;
- сложность монтажа;
- устойчивость к механическим и температурным воздействиям.
Варианты системы водостока
При обустройстве жилого дома можно использовать разные виды водосточных систем для крыши. Комплексы классифицируются по материалу изготовления, типу конструкции, вариантам крепления и установки.
Водостоки организованного типа: описание и нормы
Одним из вариантов организации системы водоотведения являются организованные водостоки, представляющие собой совокупность желобов, труб и других элементов. Они соединены в целую систему, которая крепится снаружи здания на стены с помощью кронштейнов. Вода, проходя по желобам и трубам, поступает в ливневую канализацию или колодец, предназначенные для дальнейшего вывода влаги за пределы территории участка.
Организованные водостоки в частных домах обычно устраиваются снаружи здания
СНиП допускает устройство организованных водостоков на плоских или скатных кровлях любых типов. Свод норм и правил также предполагает следующие особенности обустройства организованных систем:
- на каждый участок кровли, где присутствуют деформационные швы или стены, нужно устанавливать не менее двух воронок для обеспечения оперативного отведения воды;
- стояки водостока нельзя монтировать в толще наружных стен. Обогрев водосточных элементов проводится с учётом требований безопасности;
- чаши воронок следует прочно зафиксировать на стене с помощью металлических хомутов;
- расстояние между наружными трубами комплекса водоотведения должно быть не менее 24 м, а площадь поперечного сечения определяют из расчёта 1,5 см2 на каждый квадратный метр площади крыши.
Организованный вариант систем отвода воды может быть нескольких типов. Самым популярным способом организации водостоков является установка сливных желобов. Изделия представляют собой полукруглые элементы, которые соединяются вместе для формирования линии необходимой длины. Соединять желоба можно с помощью специального клея или муфты. В первом случае детали скрепляются надёжно, но конструкция является неразборной. Муфты более практичны и обеспечивают нужную жёсткость водоотводящего канала.
Желоба имеют гладкую внутреннюю поверхность, по которой поток воды идет максимально быстро, не встречая на пути никаких препятствий
Для плоских кровель часто используют ливневую воронку, которая имеет круглую форму. Вода попадает в отверстие воронки, проходит по трубам и вытекает в канализацию. В зависимости от площади кровли, количества осадков в регионе и других факторов определяют число воронок, которые нужно установить на крыше. При этом можно организовать два варианта системы водостока. Традиционный предполагает самотёк воды по трубам, а при гравитационно-вакуумном осадки проходят через систему с сифоном. При этом на кровле устанавливают небольшое количество воронок.
В традиционных системах скорость потока определяется только углом наклона жёлоба, в более сложных гравитационно-вакуумных при высоком уровне осадков включается сифон и значительно увеличивает интенсивность водоотвода
Капельник для крыши представляет собой планку, которая закреплена на фронтоне или карнизе здания и защищает фасад дома от воздействия влаги. Принцип действия капельника заключается в том, что вода с кровли попадает на пластину, а затем в водосточный жёлоб. Далее осадки уходят по системе водоотвода и попадают в канализацию.
При правильной установке капельник защищает стропила и весь кровельный свес от намокания
Неорганизованный водоотвод
Водосток неорганизованного типа представляет собой лишь кровлю с правильным уклоном, который позволяет влаге свободно стекать вниз, не затрагивая фасад здания. При этом вода падает в непосредственной близости к фундаменту, что повышает риск гниения основания. Такой вариант водоотведения подходит для односкатных кровель с уклоном в сторону внутреннего двора.
При отсутствии комплекса желобов вода может попадать на поверхность стен и на фундамент, а в зимнее время образовывать большие сосульки
Неорганизованный водосток не подходит для жилых домов, так как не обеспечивает эффективное отведение воды. При создании такого варианта на иных зданиях следует учитывать особенности СНиП:
- неорганизованные водостоки разрешены на зданиях не выше 5 этажей;
- ежегодное количество осадков в регионе не должно превышать 300 мм/год;
- на той стороне здания, куда обращён скат кровли, не должны располагаться балконы, постройки, проезжая или пешеходная дорога;
- величина козырька кровельного покрытия не должна составлять менее 60 см.
Водосток неорганизованного типа подходит для подсобных строений, так как не может обеспечить хорошую защиту жилым домам.
Система GALECO HIDDEN
Особенность GALECO HIDDEN — прямоугольные желоба и трубы водостока. Хотя такой профиль есть и у открытых систем, но если там он служит чисто декоративным фактором, здесь это свойство обеспечивает оптимальное расположение внутри фасада.
Дополнительное преимущество — повышенная производительность в сравнении с круглой трубой. Прямоугольная труба GALECO HIDDEN 70х80 мм имеет площадь сечения на 10% больше, чем у круглой трубы диаметром 80 мм, хотя и занимает меньше места. А «освободившиеся» 10 мм можно использовать для создания вентиляционного зазора.
Для крепления желобов к лобовой доске применяют короткий прямоугольный кронштейн, который на внешней стороне имеет защелку для крепления маскирующей планки.
Уплотнители соединений и антикоррозийная обработка стали гарантирует 10 лет герметичности системы, установленной в теплоизоляционный слой фасада.
Узлы
В состав горизонтальной части GALECO HIDDEN входят следующие элементы:
- желоб шириной 125 мм;
- лобовая L планка для защиты утеплителя сверху от конденсата на желоб
- правые и левые заглушки;
- внутренние и внешние углы 90°;
- соединители желобов;
- короткий плоский кронштейн для крепления маскирующей планки;
- маскирующая планка;
- короткие и длинные кронштейны для формирования уклона к воронке;
- воронка.
Примечание. Маскирующая планка может быть двух цветов палитры RAL: 7015 (графит) и 9005 (черный).
Вертикальная часть водостока включает следующие элементы:
- прямоугольные трубы 70×80 мм;
- переходное колено от воронки к трубе (используется для фасадов облицованных кирпичом);
- муфты для соединения труб:
- дюбели и хомуты для крепления к фасаду;
- тройник;
- переходник на круглую канализационную трубу;
- канализационные круглые трубы;
- канализационное колено для подключения к надставке колодца;
- надставка колодца с люком;
- корзинка и сепаратор для сбора крупного мусора;
- канализационный колодец с патрубком для подключения к ливневой канализации придомового участка.
Монтаж
Горизонтальную часть водостока монтируют по такой схеме:
- К лобовой доске крепят L планку, а затем кронштейны, который задают необходимый уклон по направлению от заглушек к воронке.
- Кровля должна нависать над водосточным желобом, а капельник подкровельной гидроизоляции заходить внутрь него.
- Верхний край плоского кронштейна и маскирующей планки желоба не должен выступать за проекцию продолжения скатной крыши. В самой нижней точки (у воронки) желоб должен лежать относительно этой проекции не ниже чем на 2 см.
Важно! Толщина утеплителя и отделки фасада штукатуркой (или панелями) должна быть равна сумме длины выступа над фасадом стропильной ноги, толщины лобовой доски и планки, ширины желоба с маскирующей планкой (с учетом толщины стенок — 14 мм). При отделке фасада кирпичом маскирующая планка должна находиться на уровне облицовки, и толщину кирпича компенсируют за счет колена из трубы прямоугольного профиля
При отделке фасада кирпичом маскирующая планка должна находиться на уровне облицовки, и толщину кирпича компенсируют за счет колена из трубы прямоугольного профиля.
Вертикальную часть водостока монтируют по следующей схеме:
- Обустраивают нишу из экструдированного пенополистирола. Компания GALECO предлагает использовать для этого плиты EPS 80-036 Fasad толщиной 11 см. Но можно использовать и отечественный пеноплекс толщиной 10 см. Глубина и ширина ниши должна обеспечивать зазор вокруг трубы не менее 10 мм.
- К фасаду через утеплитель крепят на дюбели хомуты, и к ним монтируют трубы.
- Устанавливают в грунте канализационный колодец с надставкой, корзиной и сепаратором. Подключают вертикальный водосток к надставке через переходник и колено. Подключают колодец к ливневой канализации. Проводят обратную засыпку грунта.
- Утепляют фасад пенополистиролом (пеноплексом) или минеральной ватой. Утепляют цоколь. Стык с утеплителем ниши заделывают монтажной пеной с низким коэффициентом расширения.
- В нижней части ниши в уровень облицовки устанавливают вентиляционную решетку на расстоянии не менее 10 мм от поверхности отмостки.
- Облицовывают цоколь и фасад.
- Обустраивают отмостку.
Обратите внимание! Компания GALECO предусматривает два варианта отделки наружных стен: штукатуркой (в составе «мокрого фасада») и облицовочным кирпичом. Но отечественные строители и архитекторы с успехом используют навесные фасады, которые в принципе не противоречат технологической карте производителя скрытого водостока
Но отечественные строители и архитекторы с успехом используют навесные фасады, которые в принципе не противоречат технологической карте производителя скрытого водостока.
Правила выбора водосточных систем
Есть множество деталей, входящих в систему водостока. Их количество в каждом случае высчитывается индивидуально. Всё зависит от того, какую площадь занимает крыша.

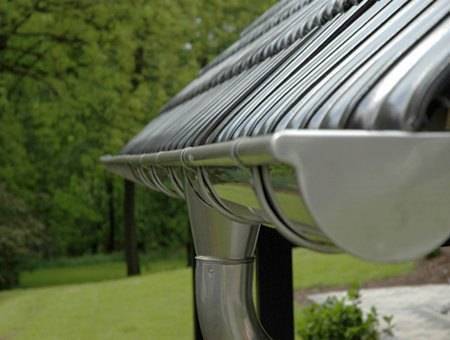

металлический водосток
Желоба и трубы бывают нескольких разновидностей:
- с прямоугольным сечением;
- с сечением в виде круга.
Прямоугольники дешевле кругов. Но в некоторых случаях их монтаж провести сложнее. Удобнее и проще будет устанавливать системы с сечением прямоугольным, если у строения множество углов, выступов, других геометрических сложностей. Но многие выбирают именно круглое сечение. Они проще всего монтируются, выглядят аккуратнее.
Надо иметь в виду две важные характеристики, рассчитывая диаметр сечения:
- общая площадь кровельного покрытия;
- средний объём стоков.
Лучше иметь некоторый запас по диаметру. Тогда и пропускная способность будет больше.
Типы водосточных систем: от металла до пластика
Итак, как мы уже сказали, водосточные системы могут быть самыми различными. Сегодня они классифицируются по такой схеме:
- материал изготовления водосточной системы;
- диаметр и форма желобов;
- диаметр водосточных труб.
Самым простым вариантом является монтаж водостоков из оцинкованного металла. Такую систему изготавливают из листового, оцинкованного металла толщиной в один-два миллиметра. Такие системы отличаются низкой ценой, их легко приобрести в любом магазине. Установка таких систем отличается крайней простотой, металл может быть окрашен в любой оттенок под цвет кровли и фасада.
Расположение водосточной системы.
Среди преимуществ водосточных систем из оцинкованного металла необходимо отметить такие, как:
- Доступная стоимость водостока. Это самый бюджетный вариант.
- Простота монтажа. Такая система легко устанавливается своими руками, что связано с ее небольшим весом и предельно простой конструкцией.
- Долговечность. Водостоки из оцинкованного металла отлично выдерживают даже самые неблагоприятные условия эксплуатации, необходимо только периодически проверять их и прочищать.
- Такие водостоки отлично подходят для реконструированных и старых домов, особенно в стиле кантри. Элементы конструкции могут быть окрашены под цвет фасада либо иметь простую оцинкованную поверхность.
Осуществляя монтаж водосточной системы, необходимо помнить, что все желоба и трубы должны быть выполнены в одном типоразмере, поэтому при покупке элементов системы обязательно обращайте внимание на маркировку. Это намного облегчит монтаж, сделает его более качественным
Водосток из пластика
Далее идут пластиковые водосточные системы, которые также сегодня довольно популярны. Это обусловлено не только их доступной ценой, но и простым монтажом, который осуществляется за кратчайшее время. При этом цена на систему будет зависеть от типа и качества полимера, из которого они изготовлены, есть очень дорогие водосточные системы, а есть вполне качественные и прочные бюджетные, которые могут отличаться только внешним видом и наличием элементов.
Преимущества таких пластиковых систем состоят в следующем:
- Установка труб из полимера очень проста. С таким монтажом можно вполне справиться самостоятельно, не привлекая бригаду строителей, достаточно лишь соблюдать все рекомендации, которые даются производителями. Монтаж системы занимает мало времени, не требует наличия дорогостоящих инструментов либо большого количества дополнительных элементов.
- Пластиковые водосточные системы характеризуются отличным внешним видом. Системы часто выполняются в различных цветах, что дает возможность сохранить декоративность фасада и кровли.
- Долговременность. Водосточные пластиковые системы отличаются большими сроками эксплуатации, они не нуждаются в покраске, во время использования следует только периодически проверять и прочищать их при необходимости.
Этапы установки водостока.
Но монтаж водосточной системы из пластика имеет и свои недостатки, среди которых необходимо отметить такие, как:
- Хрупкость материала. При сильных механических и ударных нагрузках труба может лопнуть и расколоться. То же самое касается и желобов.
- При неправильно проведенной установке система может изменить свою форму и даже цвет.
- Пластиковые доборные элементы имеют очень низкую сопротивляемость ультрафиолетовому излучению, что не очень хорошо для элементов, постоянно располагающихся на открытом солнце.
Как мы видим, монтаж водостоков может быть произведен из любого материала, но чтобы обеспечить надежность, следует внимательно подойти к выбору системы, ее материала, формы. Именно от этого будет зависеть стопроцентное выполнение всех заложенных функций. Самыми надежными на сегодня водосточными системами считаются не просто металлические либо пластиковые, а металлические в специальной полимерной пленке, которые не только отлично держат форму, но и превосходно защищены от коррозии.
Такую полимерную пленку тоже можно выбрать среди самых различных модификаций, которые отличаются не только своим цветом, но и отдельными характеристиками.
Как правильно рассчитать водосточную систему?
Любой монтаж водосточной системы предусматривает правильный расчет всех элементов, для чего учитываются такие значения, как высота стен дома, ширина ската крыши, условия для крепежа. При этом большое значения для пропускной способности системы имеет площадь дома, тип самой системы. Так, если площадь строения будет составлять больше ста квадратных метров, то лучше всего взять максимальную ширину желоба и диаметра трубы.
Материалы для водостоков
Системы водосточных элементов подвергаются влиянию перепадов температур, повышенной влажности, воздействию ультрафиолетовых лучей и других негативных факторов. Поэтому для изготовления желобов, воронок и прочих деталей используются практичные материалы, обеспечивающие долговечность и прочность изделий. Этим требованиям соответствуют несколько видов сырья, которые и служат для создания водостоков.
Металлические водостоки, которые раньше были единственно возможным решением, в настоящее время имеют вполне достойных конкурентов
Особенности пластиковых водостоков
Из всех материалов, служащих основой для производства водостоков, наиболее бюджетным является пластик. Такие системы выпускаются в различных цветах, имеют эстетичный внешний вид и легко монтируются. Пластиковые изделия характеризуются небольшим весом, что позволяет не нагружать кровлю. Поэтому такие желоба и трубы можно крепить на разные варианты крыш.
Пластиковый водосток хорошо подходит для мягкой кровли
Работать с пластиковыми элементами водостока довольно легко. Детали соединяют между собой клеем или специальными муфтами. Пластиковые системы обладают следующими преимуществами:
- гладкая поверхность, обеспечивающая быстрое стекание воды;
- более низкая стоимость, чем у металлических водостоков;
- невысокий уровень шума (до 27 ДБ);
- возможность эксплуатации в температурной диапазоне от -40 до +50 °C;
- лёгкая замена отдельных элементов;
- не подверженность коррозии и гниению.
Отрицательной чертой дешёвых пластиковых водостоков является низкий уровень прочности. Такие характеристики свойственны изделиям низкого качества, поэтому выбирать нужно только жёсткие и прочные желоба, трубы и другие элементы.
Водостоки из металла
Высокой прочностью и долговечностью характеризуются металлические водостоки для крыши. Технические характеристики оборудования зависят от того, какой металл послужил основой для водостока. Наиболее прочны медные варианты, а более доступны желоба из кровельной стали с антикоррозийным покрытием. Существуют также лёгкие алюминиевые водостоки, а также изделия из цинка и титана.
Металлические водостоки стоят дороже пластиковых, но они прочнее и долговечнее
Главным преимуществом металлических водостоков по сравнению с конструкциями из других материалов является их долговечность. Срок эксплуатации желобов из металла значительно превышает продолжительность периода использования пластиковых элементов. Другие преимущества металлических водоотводов выражены в следующем:
- устойчивость к механическим воздействиям, климатическим условиям, перепадам температур;
- различные варианты крепления желобов;
- защищённость от коррозии: медные изделия вообще не подвержены ржавлению, а иные варианты имеют специальное антикоррозионное покрытие;
- возможность окрашивания в любой цвет специальными красками для металла.
Недостатки металлических желобов и воронок заключаются в высокой стоимости и более сложном монтаже. Наиболее практичны медные конструкции, имеющие срок службы более 100 лет
В иных случаях важно приобретать системы, имеющие плотное и толстое антикоррозийное покрытие, а также высокие технические характеристики
Видео: монтаж металлического водостока
Оцинкованный водосток для кровли
Оцинкованные комплексы для отвода воды с крыши отличаются лёгкостью и практичностью. Они сочетают в себе небольшой вес, срок эксплуатации в несколько десятков лет и простой монтаж.
Оцинкованные системы обладают всеми преимуществами металлических водостоков, но имеют не очень привлекательный внешний вид и быстрее выходят из строя
Износоустойчивые оцинкованные трубы монтируются быстро с помощью хомутов и других простых крепёжных приспособлений. Преимущества оцинкованных водостоков также заключаются в следующем:
- устойчивость к деформации, температурным перепадам, влажности;
- морозостойкость до -60 °C и устойчивость к ультрафиолету;
- огнестойкость при воздействии прямого пламени;
- небольшой вес, исключающий существенную нагрузку на кровлю;
- невысокая стоимость при хороших технических характеристиках.
Отрицательные черты оцинкованных систем выражены в низкой степени шумоизоляции
Поэтому важно учитывать технологию крепления элементов к кровле и фасаду
Составляющие компоненты водосточной системы
Любая водосточная система состоит из следующих комплектующих элементов:
- Желоба, которые принимают на себя все водные потоки с крыши и направляют их в нужном направлении.
- Трубы. Здесь сказать особо нечего.
- Различные повороты и углы. Они предназначены для придания трубам нужной конфигурации.
- Воронки для сбора воды в трубы.
- Различного рада заглушки. Они применяются в тех местах, где нужно ограничить или убрать поток воды. Например, водораздел между желобами или торцевой край конечного желоба.
- Крепёжные элементы. Здесь тоже всё просто: для труб применяются хомуты, а для желобов – специальные кронштейны.
Вот такое не сложное устройство водосточной системы мы и будем рассматривать. Хотя, здесь ещё можно отметить фильтры (сетки и корзинки), устанавливаемые в воронки, кабель для водостоков (применяется против обледенения кровли) и другие аксессуары.
Монтаж водосточного желоба своими руками
Данную процедуру можно доверить профессионалам, но поскольку Вы уже введены в курс дела и ознакомлены с особенностями этого элемента, вполне реально возглавить этот процесс самому.
В особо сложных ситуациях, потребуется оформлять заказ деталей и для этого понадобятся чертежи.
Приведем пример монтажа канала компании Murol. Все требования и нормативные данные взяты со СниПов и ГОСТов.
В первую очередь, нужно уделить внимание установке держателей. Для этого необходимо определиться с диаметром кронштейна
Для этого необходимо определиться с диаметром кронштейна.
Условие следующее — эта величина должна быть немного больше, чем размер окружности желоба. Интервал между крюками до 90 см, если же конструкция металлическая, тогда показатель можно увеличить до 1,2-1,5 м. Также не помешают вспомогательные крепления на углах.
Установка кронштейнов
На следующем этапе выбираем уклон. Оптимальный уклон желоба водостока на 1 метр составляет примерно 1-2 мм. Есть еще такой вариант — установите кронштейны водосточного желоба по углам, второй должен быть ниже. Затем возьмите веревку и натяните между держателями.
Благодаря такому не хитрому действию, Вы получите четкую линию для крепления остальных кронштейнов.
ВАЖНО!
Некоторые виды кровли могут предусматривать больший наклон.
После фиксации крюков переходим к воронкам. Их количество зависит от площади крова (до 10 метров — 1, дальше больше)
Кроме того в этом вопросе обращайте внимание на угол склона
Срез крыши должен выходить на центр (не дальше) воронки, иначе водные стоки просто будут литься через края и на стояк будет направляться малая доля. Не лишними в конструкции станут и заглушки, которые сократят вероятность протекания до критического минимума.
Шаг установки кронштейнов
При желании или необходимости возможно создание специальных поворотных элементов. Благодаря этим вспомогательным деталям существенно уменьшиться площадь отводной системы.
В подобных условиях особенно пригодятся тройники и колени, которые будут обеспечивать распределение стоков и превратят его в слаженный и эффективный процесс. И в завершении устанавливается финишное колено.
Установка желоба
Что такое 3Д ограждение и где его применяют
3D заборы – ограждение в виде сетки из металла с оригинальными ее изгибами V-формы. Неравномерность поверхности добавляет объем и усиливает надежность конструкции.
На производстве
Забор состоит из секций сетки, ворот и опорных столбов. Все элементы 3Д забора выполняются из прочного металла, с цинковым покрытием и нанокерамикой. Покрываются детали краской высокого качества.
Этот вид 3D ограды популярен на промышленных и режимных объектах, автостоянках и спортивных площадках. Охранные функции системы 3Д забора возможно усилить путем добавления к верху сетки колючей проволоки.
Ограждение спортивной площадки
Монтаж металлической водосточной системы
Пошаговое руководство, инструкция по установке водостоков для крыши из металлопрофиля своими руками.
1. Установка двух крайних кронштейнов.
Их можно устанавливать на стропильную систему или на карнизную планку (лобовую).
Установка крайних кронштейнов
Способы установки кронштейнов водосточной системы
Порядок крепления держателя желоба
Совет. Для нормального оттока воды с кровли, угол наклона желоба в сторону воронки должен составлять 3-4 мм на 1.м.
Монтаж кронштейна выполняется на три самореза.
Монтаж кронштейнов (способы фиксации)
При длине стены более 10 м выполняется простой (прямой) уклон. Если длина больше 10 м – двойной.
Прямой и двойной уклон водостоков — схема
2. Раскрой желоба.
Место пила зачищается напильником.
Совет. Движение пилой осуществляется в направлении «от себя».
3. Вырезка отверстия под воронку.
Совет. Диаметр отверстия должен быть чуть больше, нежели диаметр воронки.
Вырезание отверстия под водосточную воронку и правила раскроя желоба
Воронку вырезают ножницами по металлу. Использование болгарки может повредить защитное покрытие водостока.
4. Монтаж элементов
Установка металлической водосточной системы проводится аналогично монтажу пластиковой системы. Желоба водостока фиксируются между собой и с другими элементами защелками.
Иногда соединитель не используется, а желоба монтируются между собой на защелки.
Расстояние от края заглушки, а также от края углов до ближайшего кронштейна не должно превышать 20 см.
5. Монтаж водосточных труб
Последний этап установки водосточной системы.
