Донный фильтр для колодца — все нюансы устройства

Обустройство донного щита с фильтром для колодца на плывуне

Если колодец построен на плывуне, а также при наличии интенсивного водного потока, под камни донного фильтра следует укладывать перфорированный деревянный щит или металлическую сетку из проволоки. Рассмотрим подробно оба варианта.

Если в колодце пропала вода или же вы заметили, что вода грязная, то это означает, что пора проводить чистку колодца. Советы и способы чистки колодцев своими руками вы найдете в статье. Рассмотрим способ ручной чистки и при помощи дренажного насоса.

Плановый и экстренный методы прочистки ливневой канализации описаны здесь.

Если в вашем загородном доме отсутствует централизованное водоснабжение, но есть колодец, то можно провести воду в дом из него. В этой теме https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kolodets/kak-provesti-vodu-v-dom-iz-kolodtsa.html вы узнаете, как организовать водозабор и разводку труб своими руками.

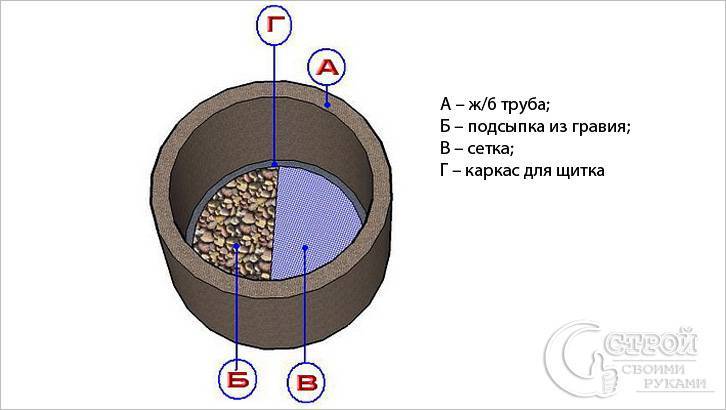

Металлическая сетка

Проволока, из которой сетка изготовлена, должна быть нержавеющей или хотя бы иметь коррозионноустойчивое покрытие. Размер ячейки не должен превышать 2 мм.

Сетку располагают между двумя проволочными кольцами (также их можно вырезать из стального листа), которые стягиваются винтами или болтами с гайками. Диаметр колец должен лишь немногим уступать диаметру колодца.

Чтобы проволочный щит не затянуло в грунт, его укладывают на штыри, вделанные в стенки колодца.

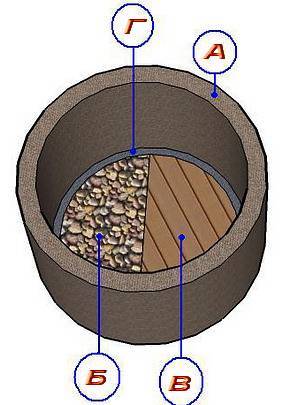

Деревянный

Деревянный донный фильтр для колодца изготавливают из осины или другого дерева.

Чаще всего щиты сбивают из дубовых или осиновых досок. Допускается применение некоторых хвойных пород – лиственницы и можжевельника.

В деревянном щите следует просверлить множество отверстий (70 – 100 шт.) диаметром 10 мм. Перед укладкой на дно данный элемент необходимо обернуть геотекстилем.

Щит из древесины более прост в изготовлении и обходится дешевле, но он может придавать воде неприятный вкус или запах.

Учтите, что донный фильтр может перекрыть путь воде, если она поступает в колодец через относительно слабые ключи на дне. Если такая опасность существует, колодец следует углубить.

Донный фильтр

Логично предположить, что если механические примеси поднимаются со дна, будучи взбаламученными работой насоса или движением ведра, то избежать этого можно, просто не опуская водоподъемное устройство слишком глубоко. Но если столб воды в колодце невелик, это невозможно. Выход один: устанавливать на дно фильтр (см. Фильтр для колодца: как правильно установить).

В каких случаях он необходим

Фильтр нужен далеко не всегда, а в некоторых случаях он даже может стать причиной пересыхания колодца или падения уровня воды в нем. Но вначале рассмотрим ситуации, когда без него не обойтись.

Решение принимается в зависимости от того, из чего состоит дно колодца:

Фильтр нужен обязательно, если колодец стоит на плывуне – текучем (см. Как пройти плывун в колодце без проблем), насыщенном грунтовой водой песке. Вода в нем всегда содержит взвешенные примеси. Чтобы не допустить их попадания в насос и вообще в верхний эксплуатируемый водяной слой, под фильтр устанавливается ещё и деревянный щит или металлическая сетка.

Плывун в колодце

• Донный фильтр укладывают и в колодцы с песчаным дном, вода в который поступает путем просачивания. Если же она точечно бьет ключом, это не обязательно.
• Дно из сильно размываемой рыхлой глины также нуждается в изоляции, особенно если колодец неглубокий. В случае, когда столб воды большой, а динамический уровень не подбирается близко ко дну с мутной водой, тоже можно обойтись без фильтра.

А вот колодцам с плотным глинистым дном, из которого бьют родники, фильтр только навредит, так как засыпка может перекрыть им путь. В этом случае в нем совершенно нет необходимости, так как вода не размывает породу.

Особенности устройства

Фильтр на дно колодца обычно сооружают из нескольких слоев засыпки, каждая из которых имеет разную фракцию зерен. Оптимальное количество слоев – три: мелкозернистый, крупнозернистый и камни диаметром от 5 см.

А вот порядок слоев может отличаться в зависимости от породы, формирующей дно:

• Если это рыхлая глина, которая размывается водой, то сначала на дно укладываются крупные камни, затем крупнозернистая засыпка с фракцией около 1 сантиметра, а сверху – мелкозернистая (кварцевый или хорошо промытый речной песок). Такой фильтр называют прямым.
• Если дно образовано рыхлым песком, фильтр укладывают в обратном порядке. Он так и называется: обратный. Такой способ его устройства не позволяет породе подниматься от водяных струй со дна или движения воды при её откачивании.

Фильтры обратной и прямой засыпки

Если вам «повезло» нарваться на плавун, ситуацию спасет прямой фильтр, но он укладывается не прямо на дно, а на специальный щит.

О том, как и из чего изготовить такой щит, расскажем чуть позже, а сейчас – о том, какие материалы используются для донного фильтра.

Материалы для устройства фильтра

К материалам, из которых сооружается донный колодезный фильтр, предъявляются определенные требования. Они не должны вступать в реакцию с водой, создавая опасные для здоровья вещества, не должны гнить и разлагаться.

Наиболее подходящими считаются следующие породы:

Кварцевый песок, обладающий способностью отфильтровывать мельчайшие взвешенные частицы. Он должен быть очищен от органических загрязнений, земли, глины, для чего перед укладкой в колодец его промывают. Делается это путем заливки большим количеством воды и взбалтывания, после чего воду с примесями сливают. Промывку повторяют многократно до тех пор, пока сливаемая вода не станет чистой и прозрачной.

Промытый кварцевый песок

• Речная галька. В зависимости от фракции, используется для среднего или крайнего слоя. Она не взаимодействует с водой, химически нейтральна и, в отличие от гранитной крошки и некоторых других материалов, не «фонит».
• Шунгит. Горная порода, представляющая собой окаменевшую нефть. Помимо высоких фильтрующих характеристик обладает способностью обеззараживать воду (см. Дезинфекция колодца: для чего нужна), насыщать её минералами, очищать от солей тяжелых металлов, нефтепродуктов, органики.

Минерал шунгит

• Гравий. Осадочная горная порода с рыхлой структурой. Его, как и речную гальку, перед засыпкой тоже промывают под струей чистой воды.
• Жадеит. Лучший материал для грубой фильтрации. Добывается механическим способом, поэтому имеет вид камней неправильной формы – щебень. Ни в коем случае нельзя путать его со щебнем из гранита или известняка. Первый обладает повышенным радиационным фоном, а второй не очищает, а загрязняет воду, со временем размываясь.

Жадеитовый щебень

Колодец для системы водоснабжения

Колодец обычно делают из бетонных колец. Стандартная высота кольца – 0,9 м, диаметр – 1 м. Рекомендуется использовать кольца с пазогребневым соединением. Они стыкуются достаточно плотно и меньше сдвигаются под давлением. Кольца скрепляют металлическими скобами (так называемое «скобирование колец»). Иногда вместо скоб в стыки колец вставляют двутавровый швеллер (4 элемента, по одному с каждой стороны колодца).

Колодец может быть с донным фильтром или без него. Если у колодца плотное дно, то фильтр не нужен. Если дно размывается, то делают фильтр.

Варианты донного фильтра для колодца:

• Прямой фильтр. На самом дне находятся крупные камни, посередине – галька, сверху – кварцевый песок. Используется в глинистом грунте для защиты водоносного пласта от размывания.
• Прямой фильтр с деревянным щитом или решеткой. Решетку изготавливают из дуба, лиственницы или осины. Используют в грунте с плывуном.
• Обратный фильтр. На дне насыпают песок, посередине гальку, сверху укладывают камни. Используется в песчаном грунте, препятствует вымыванию песка в колодец.

Основные характеристики колодца:

• Глубина колодца. Определяется глубиной залегания водоносного слоя. Часто обозначается количеством использованных колец.
• Статический уровень. Это максимальный уровень, до которого может наполниться колодец при отключенном насосе. Может меняться в зависимости от притока подземных вод и времени года.
• Дебит колодца. Показывает, как быстро колодец наполняется. Обычно у колодца небольшой дебит, он измеряется объемом воды, который поступает в колодец за сутки (м³/сутки).

Зачем и когда вместе с фильтром устанавливают донный щит

Если в придонном слое колодца скорость притока воды высокая, или же рядом расположены плывуны, то для защиты дна от размывания устанавливают специальный щит. Его можно сделать либо из дерева, либо из металлической сетки с нержавеющим покрытием.

Деревянный донный щит

Для изготовления щита чаще всего используют древесину лиственных пород: осину или дуб. Из хвойных хорошо зарекомендовали себя можжевельник и лиственница.

Монтаж донного щита из дерева

Соответственно размеру колодезного ствола сколачивают щит из досок. Затем проделывают в нём отверстия диаметром 1 см и заворачивают в геотекстиль. Погружают щит на дно, а сверху укладывают донный фильтр. Замена щита проводится в среднем раз в 5лет.

Преимущества щита из дерева:

• изготавливается из экологически чистого материала;
• древесина некоторых пород обладает хорошими обеззараживающими свойствами.

Недостатки:

• осиновая древесина может придать воде неприятный запах;
• дуб вызывает потемнение воды и меняет её вкус.

Щит из сетки

Для изготовления этого щита понадобится сетка с мелкими ячейками и два металлических кольца по размеру колодца. Кольца можно сделать из проволоки или из листового железа. Сетку кладут между кольцами, завинчивают болтами. Затем опускают в шахту и закрепляют стопорными штырями. Поверх сетки насыпают камни, гальку и шунгит.

Преимущества щита из сетки:

• прочен;
• не влияет на качество воды;
• позволяет существенно снизить попадание песка в шахту.

Недостатки: со временем ржавеет и проламывается.

Таким образом, правильная установка донного фильтра позволит в значительной мере очистить колодезную воду. Подобрать материалы и самостоятельно соорудить фильтр совсем несложно. Однако каждый колодец имеет свои особенности, и прежде чем приступить к укладке фильтрационных слоёв, лучше обратиться за консультацией к опытному специалисту. Таким образом, вы сможете отладить работу автономного водоснабжения дома из колодца.

Эффективные способы преодоления

В случае обнаружения плывуна копание колодца необходимо ускорить, чтобы скорее добраться до необходимой глубины, пока песчаная масса не дала о себе знать. При этом нужно соблюдать правила техники безопасности.

Способы, помогающие бороться с явлением:

1. При выкапывании колодца на плывуне нужно сделать прочный шпунт — сооружение из брусьев и досок. По достижении песчаного слоя в колодце необходимо установить 4 таких конструкции минимум на 4 см. Для установки используют отвес. Далее, не обнажая край шпунта, следует начать выбирать почву внутри шахты. Продолжать копать, пока твердая земля не будет достигнута. Этот метод требует большого количества физической силы, но можно справиться без помощи специалистов.
2. В центральной части шахты при достижении твердого грунта необходимо выровнять дно. Потом, чтобы не дать плывуну распространиться, скважину укрепить обсадными трубами. Следующий шаг — установка водного фильтра по периметру, перед этим засыпать дно глиной или гравием. При появлении плывуна стены шахты необходимо скрыть за кирпичом или бетоном. Через такие углубления вода будет подаваться постоянно и без загрязнения. Этот метод считается затратным по финансам и по усилиям.
3. Для скрепления бетонных колец колодца уже установленные сооружения соединяют между собой прочной металлической пластиной, которая не подвергается коррозии. После этого места состыковки колец замазывают раствором. Такой метод уплотняет бетонную конструкцию, не давая подвижным грунтам попасть в воду.
4. Абиссинский колодец — это метод забивания в землю дюймовой металлической трубы, позволяет достичь потока чистой воды, но при этом глубина будет незначительной. Его недостаток — это проблематичное использование насоса.

Фильтрационный колодец своими руками

Поскольку такие резервуары можно создать из разных материалов, следует рассказать о самых популярных вариантах. Нередко емкости сооружают из кирпичей или бутового камня, но в этом случае мастера ждет достаточная масштабная, трудоемкая работа. Самый простой вариант изготовления качественной емкости — использование железобетонных колец. Некоторые владельцы отдают предпочтение самым экономичным покрышкам, другие выбирают максимальное удобство, потому покупают пластиковые изделия.

Кирпичная емкость

Конструкция из кирпича может иметь прямоугольную или круглую форму. Первая несколько облегчает работу, но вторая считается лучшим вариантом, так как она способна выдержать более серьезные нагрузки.

Котлован делают таких размеров, чтобы между стенками колодца и грунтом осталось место для фильтрационного слоя, состоящего из гравия, щебня, либо из керамзита, битого кирпича. Рекомендуемая толщина такого фильтра — 400 мм, высота засыпки — метр. Стены, находящиеся на одном уровне с ней, должны иметь отверстия.

Кирпич — материал достаточно тяжелый. Поэтому по периметру стен по всем «фундаментальным правилам» рекомендуют обустроить армированную бетонную ленту. Чтобы создать эффективный фильтр, первый метр кладки делают с отверстиями размером 20-30 мм, их располагают со смещением, как в обычных кирпичных стенах.

После завершения этого этапа отверстия заполняют щебнем или гравием. На дно резервуара засыпают фильтрующий слой таким образом, чтобы крупные фракции располагались сверху, более мелкие снизу. Отверстие для подающей трубы делают на расстоянии как минимум 100 мм от фильтрующего слоя. Идеально расположение ее края ближе к центру колодца. Чтобы предотвратить размывание донного фильтра, в место, куда попадает струя, укладывают любой рассекатель — плоский камень, небольшой лист пластика, кусок бетона или шифера.

Готовую конструкцию закрывают крышкой, в которой заранее делают люк (диаметром не менее 700 мм) и отверстие для вентиляционной трубы (сечение — 100 мм). Рекомендованная длина вентканала — 700-1000 мм. Следующие операции — заполнение пространства между колодцем и стенками ямы керамзитом, щебнем или гравием, а также теплоизоляция и засыпка крышки.

Конструкция из бетонных колец

Чтобы соорудить фильтрационный колодец своими руками из колец, потребуется приобрести три изделия. То, что предназначено для нижней части конструкции, лучше сразу покупать перфорированным. Другой вариант — создание отверстий коронкой по бетону. Вторая операция — проделывание отверстия под подводящую трубу.

В этом случае действовать можно двумя способами:

• либо сразу вырыть котлован с таким расчетом, чтобы между его стенами и кольцами оставалось не менее 400 мм;
• либо установить кольцо на грунт, а затем методично выбирать землю, все больше углубляя кольцо, опускающееся за счет собственного веса.

В последнем случае аналогичным образом поступают и с двумя верхними элементами. После завершения монтажа частей дренажного колодца внутрь резервуара засыпают донный фильтр. Высота его также составляет около метра. Затем этот же материал используют для засыпки свободного пространства за стенками резервуара. Установка крышки с люком и отверстием не отличается от этой операции для кирпичной емкости.

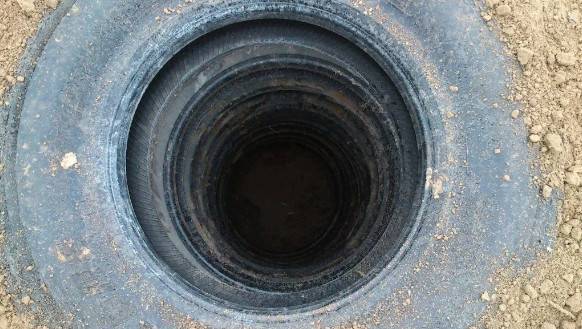

Фильтрующий колодец из шин

Этот метод хорош тем, что гарантирует минимальные расходы.  Однако его можно рассматривать только для семей из 3 человек, но не более. Как правило, такие малоэффективные сооружения используются на дачных участках. На количество шин, необходимых для организации простейшей дренажной системы, влияет их размер.

В этом случае после выкапывания котлована покрышки укладывают стопкой, затем их соединяют вместе пластиковыми хомутами. Все стыки тщательно обрабатывают герметиком. Остальные этапы ничем не отличаются от тех, что проводят для более совершенных фильтрующих конструкций.

Пластиковые резервуары

Этот вариант гарантирует качество, одновременно избавляя мастера от больших физических усилий. Пластиковые фильтрующие емкости уже имеют все необходимое для доочистки канализационных стоков.

Нижняя часть готового резервуара закрыта биопленкой, на которую уже насыпан фильтрующий слой, состоящий из гравия, щебня и шлака. Поэтому для установки потребуется минимум операций — выкапывание котлована, монтаж подающего трубопровода и обратная засыпка.

Трудно ли сделать фильтрационный колодец своими руками? В большей степени ответ зависит от стройматериала, выбранного для дренажной конструкции. С одним из самых популярных вариантов создания такой емкости познакомит следующее, очень подробное, видео:

Виды донных фильтров и особенности устройства

Прежде чем сделать фильтр для колодца своими руками, нужно определить, какой тип устройства вам подходит оптимально. Распространены две основные конструкции:

1. Прямой фильтр. Дно обкладывается материалами крупных фракций, а верхний слой — мелкофракционная засыпка. Его целесообразно выполнять в случае, когда на дне колодца рыхлая глина или когда создается донный фильтр для колодца на плывуне.
2. Обратный фильтр. Подходит для тех случаев, когда на дне колодца — песок, а проток воды — спокойный. Здесь мелкие фракции помещают на дно, а более крупные — сверху. Такая конструкция фильтра предохраняет дно от крупных частиц мусора, а также не дает подниматься песку — ни из-за водяных струй, ни из-за различного механического воздействия. При создании обратного фильтра на дне колодца первым слоем будет промытый речной песок, затем — мелкая речная галька, гравий или шунгит с фракцией около 1 см, а последний слой — довольно крупные камни или щебень с размером около 5 см и более.

Схема укладки обратного донного фильтра

Материалы для устройства донного фильтра, описание и подготовка

Галька. Самый доступный материал. На речном камне практически не задерживается ил и глина, поэтому перед его укладкой достаточно ополоснуть из шланга.

Гравий. Нельзя путать с галькой, так как гравий – горная порода. Рыхлый материал: если он высохнет, то покроется небольшим количеством извести. В составе барьера гравий выступает в качестве обеззараживателя. Его нельзя насыпать в верхнем слое, так как после него воду нужно еще раз прочистить.

Есть один минус этого компонента – во время эксплуатации камни впитывают в себя все нечистоты и микроэлементы, а через какое-то время они начнут их отдавать. Поэтому слой приходится подвергать полной замене, а не промывке. Обычно это происходит раз в 1,5–2 года.

Щебень. Дробят из больших валунов в горнодобывающей промышленности. Насыпают на нижние и верхние слои. Считается фильтром грубой очистки. Перед использованием щебень проверяют на соответствие экологическим нормам.

Жадеит. Внешне очень похож на крупную гальку, но с зеленоватым оттенком. Его чаще всего используют в качестве наполнителя каменки в банной печи. Твердый камень округлой вытянутой формы. Является природным «антибиотиком» для воды. Он способен задержать и уничтожить вредные микроорганизмы. Минус в том, что такой камень сложно самому найти в природе. Хотя в строительных магазинах он встречается повсеместно.

Шунгит – горная порода, полученная в результате минеральных соединений и нефти. На вид черно-серый уголь, на поверхности осадок в виде пыли. Используется в качестве засыпки в среднем слое, возможно вместо гравия. Впитывает в себя вредные нефтепродукты и другие вещества. Минус шунгита в том, что он требует замены через некоторое время.

Геотекстиль используется вместе с другими компонентами. Обычно его стелют на дно колодца перед первым слоем камней. Так как геотекстиль – плывучий материал, его нужно прижать. За счет своей пористости он будет задерживать самые мелкие частицы грязи, а также ила.

Обратный способ

Крупнозернистый кварцевый песок. Найти его можно найти по берегам рек. Кварцевый песок имеет зерно размером до 1 мм, полупрозрачный с мелкими включениями темного цвета. Песок перед укладкой в колодец нужно промыть: уложить слой песка в емкость, залить водой, размешать, оставить на 20-30 секунд, после чего воду слить. Тяжелые крупные частицы песка за это время осядут, а остатки ила и глины останутся во взвешенном состоянии в воде. Эту процедуру можно повторить несколько раз, пока вода с песком не станет практически чистой.

Кварцевый песок для очистки колодца

Речная галька. Как и песок, встречается по берегам рек в виде камешков разного размера и цвета округлой формы. Галька – природный химически нейтральный материал, с нормальным радиационным фоном. Гальку перед укладкой в колодец так же нужно промыть под струей воды.

Галька для очистки воды

Гравий – рыхлая пористая осадочная горная порода. Зерна гравия бывают разного размера, от нескольких миллиметров до нескольких сантиметров. Гравий часто имеет примеси более твердых пород, глины или песка. Применяется также в системах дренирования. Нельзя брать гравий, использованный в других системах – из-за пористости этот материал способен накапливать различные опасные загрязнения.

Гравий для укладки в колодец

Щебень. Камни неправильной формы разного размера, добываются механическим способом. Могут быть из различных минералов. Для устройства донного фильтра подходит далеко не всякая щебенка. Строительный щебень из известняков пылит и загрязняет воду, а при длительном контакте с ней размывается. Гранитный щебень также не подходит – он имеет повышенный радиационный фон. Для донного фильтра рекомендуют брать щебень из нейтральных минералов, обладающих способностью очищать воду, например, жадеит. Приобрести его можно в магазинах, торгующих банными аксессуарами – этот камень наиболее популярен для печей-каменок.

Щебень для укладки в колодец

Шунгит, или окаменевшая нефть. Применяется в системах очистки воды для удаления из нее соединений тяжелых металлов, органических загрязнений и нефтепродуктов. Если колодец расположен вблизи предприятий или автодорог, или глубина колодца не превышает 5 метров, добавление шунгита позволит обеззаразить ее.

Камень шунгит отлично подойдет для очистки воды

В каких случаях необходимо устройство донного фильтра?

Решая, нужно ли устанавливать донный фильтр для колодца, необходимо обратить внимание на структуру и состав грунта, состояние стенок сооружения. Старые мастера рекомендуют устанавливать такое устройство в следующих случаях:

Старые мастера рекомендуют устанавливать такое устройство в следующих случаях:

Грязная вода в колодце

• Колодец выкопан в песчаном грунте. В этом случае загрязнение воды происходит не только у дна, но и выше за счет выноса примесей через стенки колодца (в случае их негерметичности). В данном случае установка фильтра считается обязательной.
• Вода в колодце, устроенном в рыхлой глине или суглинках так же быстро размывается возле дна. Поэтому в данной ситуации фильтр тоже необходим, но в целях экономии укладывается его более простой вариант, так называемая гравийная укладка. Можно использовать и крупную речную гальку, слой которой должен составлять не менее 15 см.

Конструкция фильтра для колодца

Самодельный фильтр, предупреждающий загрязнение воды в колодце, представляет собой многослойную насыпь из устойчивых к размыванию материалов различных фракций. Проходя через каждый из слоев, вода очищается от всех механических примесей

Важно помнить, для устройства донного фильтра нельзя применять материалы, которые уже употреблялись в различных системах очистки. Их использование может привести к противоположному результату, загрязнению источника питьевой воды

На практике применяются различные способы укладки донного фильтра, основными из них считаются следующие варианты:

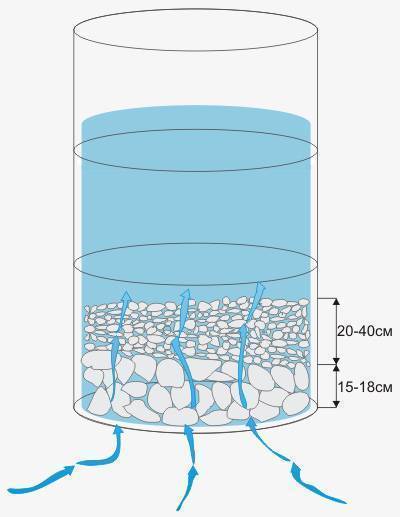

Прямой фильтр колодца

• Прямой фильтр предполагает укладку первого слоя (от дна) из материалов крупного размера. Следующий слой представляет собой насыпь из среднефракционных сыпучих веществ, а в качестве верхнего фильтрующего элемента применяется галька мелкого размера (в некоторых случаях используют кварцевый песок).
  Такая конструкция используется при небольшом притоке воды, а также при установке деревянного щита, снижающего скорость движения потока (используется также для защиты от плывунов).
• Конструкция обратного фильтра предполагает противоположное расположение слоев — мелкая, средняя, крупная фракция. В некоторых случаях такой фильтр более предпочтителен, считается, что он обеспечивает более высокое качество очистки.

Самостоятельное сооружение донного фильтра

Прежде чем сделать донный фильтр своими руками, необходимо правильно выбрать материалы. Главное условие для них – это экологическая чистота и влагостойкость, чтобы они не размокали и не размывались водой. Обычно для изготовления фильтрующей прослойки на дне колодца используют такие материалы:

• кварцевый песок;
• морская галька или речной гравий;
• щебень;
• шунгит (этот материал не только защищает воду от механических примесей, но и очищает её от органических компонентов, продуктов нефтепереработки и тяжёлых металлов);
• жадеит;
• камни для банных печей.

Важно: для сооружения донного фильтра не подходят некоторые разновидности камней, а именно известковый щебень по причине размывания водой, дроблёный гранит из-за радиоактивности. Гравий для донного фильтра стоит набирать только в экологически чистых регионах

Не стоит использовать бывший в употреблении материал, поскольку гравий, как губка, вбирает в себя все токсины и загрязнения

Гравий для донного фильтра стоит набирать только в экологически чистых регионах. Не стоит использовать бывший в употреблении материал, поскольку гравий, как губка, вбирает в себя все токсины и загрязнения.

Любой материал перед укладкой на дно колодца стоит тщательно помыть. Для промывки лучше использовать раствор хлорной извести. Особенно хорошо и основательно стоит мыть мелкофракционные засыпки (гальку, песок).

После этого начинают делать фильтр своими руками. При этом стоит придерживаться такого порядка:

1. Днище гидротехнического сооружения необходимо очистить от грязи и илистых отложений.
2. Затем делают засыпку из крупных камней. Используют материал фракцией 50 мм и более. Толщина засыпки составляет 150 мм.
3. После этого делают второй слой такой же высоты из засыпки меньшей фракции. Для этих целей можно взять щебень или другой материал, фракция которого в пять раз меньше, чем у засыпки в предыдущем слое.
4. Последний слой делается из мытого кварцевого песка или мелкой галки. Его высота также равна 15 см.

Процесс создания прямого фильтра с деревянным щитом

Последовательность изготовления колодезного донного фильтра такова:

Делается щит диаметром, соответствующим размеру колодца. Для щита потребуются прочные доски, в которых специально просверливаются отверстия, обеспечивающие циркуляцию воды.
В нижней части щита крепится брус высотой 5 см — это будут «ножки».
Готовый щит следует опустить на колодезное дно, а сверху на него выложить слой больших камней. Так щит закрепляется.
Для первого слоя фильтра используется речная галька или гравий, для второго — галька, но меньшего размера, для третьего — кварцевый песок, а для четвертого — шунгит. Оптимальная толщина каждого слоя — около 150 мм, но верхние слои могут быть меньше, до 5 см. Таким образом, донный фильтр займет около полуметра всей колодезной глубины.

Такой фильтр для колодца на плывуне вполне можно сделать своими руками

Не стоит забывать, что донный фильтр требует очистки и промывки каждые 6 лет. Что касается щита, то он необходим в тех случаях, когда внизу есть плывуны или же скорость притока воды очень высока. Изготавливать его рекомендуется из древесины с антибактериальными свойствами — например, из можжевельника, также подойдет и дуб, но можно использовать и металлическую сетку с ячейками не более 2*2 мм.

Как сделать фильтровые щиты своими руками

Деревянный

Понадобится около одного куба доски. Дерево нужно тщательно выбирать:

• Осина – самый лучший материал. Она не поддаётся гниению, даже если постоянно находится в воде. К тому же осина сама не впитывает влагу. Но она, проходя через дерево, обеззараживается.
• Дуб – очень долговечный материал. Его практически не придется менять. Такой донный щит прослужит 15–20 лет. Но есть и существенный недостаток такой древесины – вода становится сладковатой.
• Лиственница достаточно хорошо пропускает воду, даже если щели между досками небольшие. Однако также очень хорошо гниет и впитывает воду. Придется менять каждые два года.

Процесс

1. Необходимо сбить между собой доски, так чтобы получился квадрат – больше, чем внешний диаметр кольца колодца.
2. Между досками оставим пространство в 20–30 мм. Это нужно для устойчивого прохода воды.
3. Затем пилим круг чуть меньше внутреннего диаметра ствола колодца, примерно на 2–3 см. Готовое изделие желательно обернуть геотекстилем.
4. Теперь можно опускать его в колодец. Делается это вертикально до самого дна, и только внизу его разворачивают и кладут плашмя. Чтобы он не всплыл, сверху укладывают большие камни и только потом фильтрующие слои.

Ячейку сетки оставляем 2 на 2 см. Также можно использовать многоуровневый слой сетки. И так же опускают на дно. Железный щит можно не нагружать камнями. Однако его необходимо закрепить, чтобы он не просел. Для этого в стене кольца бурят несколько отверстий на уровне фильтра и вставляют в них арматуру или длинные болты, к которым впоследствии крепят щит.

Деревянный

• Осина – самый лучший материал. Она не поддаётся гниению, даже если постоянно находится в воде. К тому же осина сама не впитывает влагу. Но она, проходя через дерево, обеззараживается.
• Дуб – очень долговечный материал. Его практически не придется менять. Такой донный щит прослужит 15–20 лет. Но есть и существенный недостаток такой древесины – вода становится сладковатой.
• Лиственница достаточно хорошо пропускает воду, даже если щели между досками небольшие. Однако также очень хорошо гниет и впитывает воду. Придется менять каждые два года.

Когда его нужно использовать

Использовать донные фильтры в колодцах начали много веков назад. Есть много версий, почему щиты делались из осины. Осиновый кол всегда был символом очищения на Руси. В колодце щит защищал воду от нашествия чертей, обитающих под землей. Ученые утверждают, что осина имеет особый химический состав. Она не гниет в воде. Такими же свойствами обладает дуб, но после пребывания его на дне скважины вода приобретает темный оттенок.

Устанавливают такие сооружения в местах, где расположен плывун. Элементы щита не дают грунту проникнуть в скважину, и процесс заиливания колодца замедляется. Щит укрепляется с помощью специальных кронштейнов, иначе его быстро заилит. Сверху насыпается 15 см шунгита или речной гальки. Полностью остановить ил такой фильтр не сможет, поэтому чистить колодец нужно раз в год.
