Дренажная яма

Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации — выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует. Потом из-за кольматации (заиливания) дренажной трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное — строительство дренажа связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки — сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда — строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

Капиллярная вода.
Грунтовая вода.
Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

Ливневая канализация — это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду от водостоков за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.

Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.

Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).

Устройство дренажных канав

Предназначаются дренажные канавы не только для перенаправления излишков воды в дренажную яму, но и для частичного их отведения в грунт. Когда проектируют месторасположение дренажной системы, учитывают рельеф земельного участка. При наличии перепада высот, ее располагают перпендикулярно склону. Подобная конфигурация канав позволяет значительно понизить уровень грунтовых вод на участке.

На протяженном склоне организуют минимум две дренажные канавы, между собой их соединяют перепускными трубами. Последняя из канав, находящаяся внизу участка, должна иметь выход в дренажную яму. Поскольку с дождевой и талой водой в систему дренажа попадают листья и мусор, ее необходимо регулярно чистить. Конструкция дренажной канавы (см. фото) постоянно совершенствовалась и теперь это эффективное сооружение, отличающееся простотой устройства.

Дренажная яма из бочки

Этапы возведения ямы из бочки:

Выкопать траншею для труб. Лучше брать полипропиленовые с сечением 5 см. Если планируется использование зимой, то траншеи роют ниже уровня промерзания грунта. Показатель рассчитывается, опираясь на СП «Строительная климатология». Трубы дополнительно прокладывают слоем изоляции.
Исходя из расчетов промерзания грунта, вырывают котлован.
Чтобы трубы в траншеях были под углом, насыпают необходимое количество щебня для выравнивания. Конечный результат нужно проверить уровнем.
Установить бочку в яму.
Дно прокладывается подушкой (описано выше).

Проводится обратная засыпка котлована. Для этого используется щебень.

Дренажная яма для стока воды – бюджетный вариант для участка без централизованной канализации.

Сброс воды из душа в сад

Мы много раз слышали мнение, да и испытывали на практике, что мыльная вода никак не вредит растениям, тем более, взрослым. Поэтому нет ничего страшного, если вы делаете сброс воды из душа прямо в сад. Вода растекается по поверхности почвы, понемногу впитывается, также понемногу испаряется или же все глубже уходит в почву. Здесь главное рассчитать то количество воды, которое будет сбрасываться каждый день, чтобы ее общий объем не навредил растениям. Также необходимо сделать сток на хорошо освещенный и прогреваемый участок, чтобы уже через неделю у вас не получился грязный пруд с лягушками. А это очень даже возможно, если вы будете сливать воду в тенистое место.

По большому счету, практически половина душевых сливов работает именно так – вода самотеком уходит, куда ей угодно. Но в будущем это может создать некоторые проблемы, будьте осторожны.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

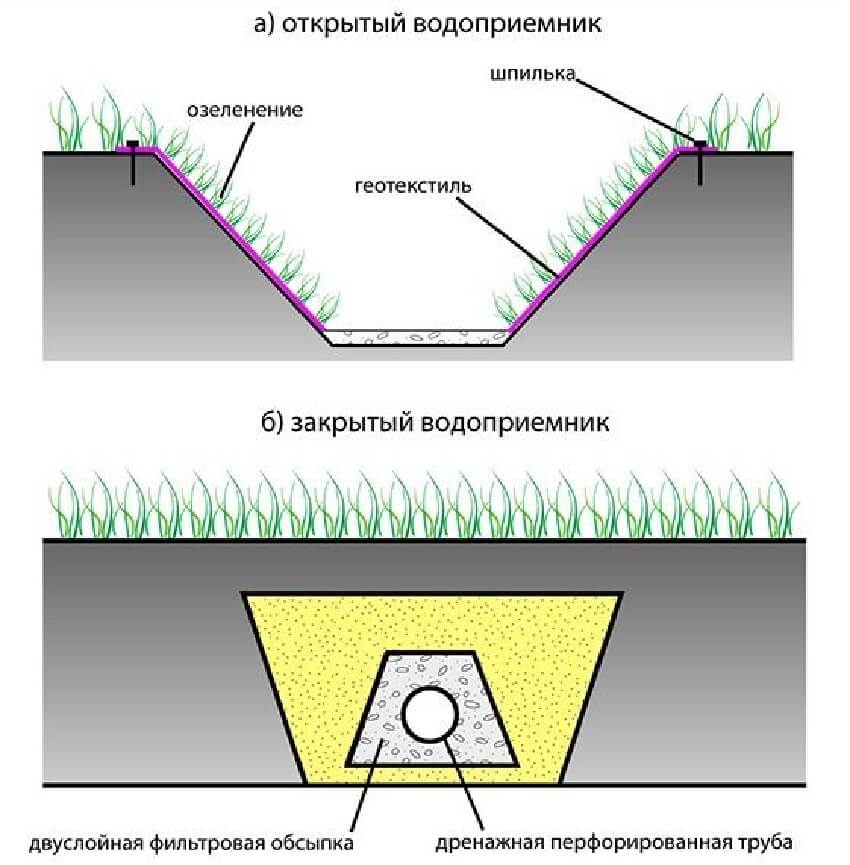

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

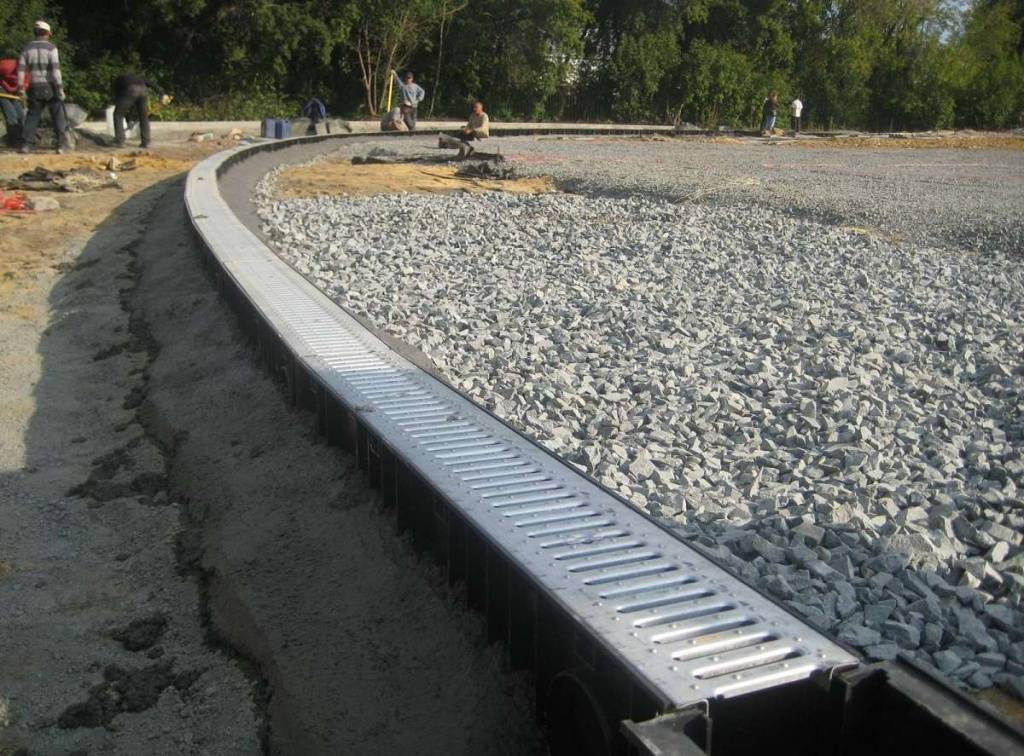

Строительство лоткового дренажа включает в себя следующие шаги:

Прокладка траншей при соблюдении необходимого уклона.
Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

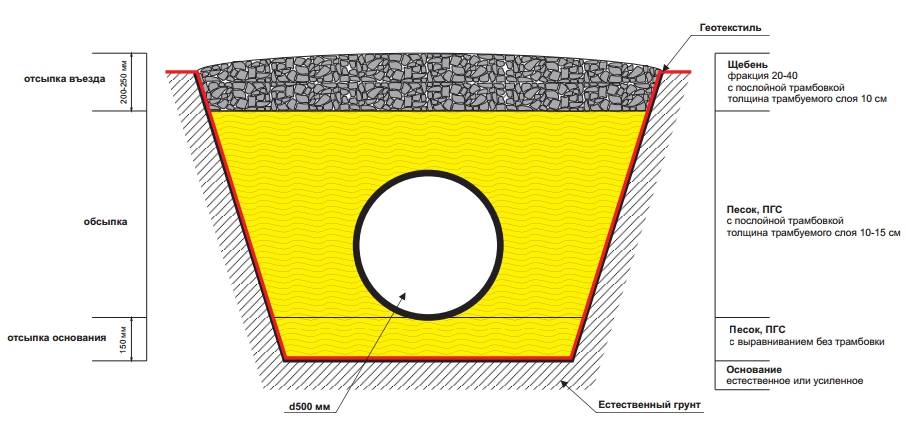

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
Прокладка траншей под дренажный трубопровод.

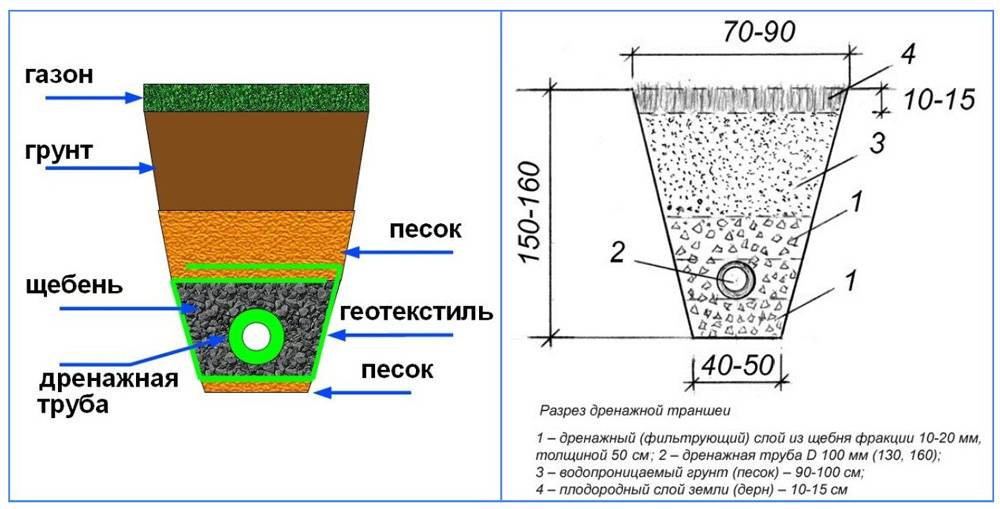

Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
Закапывание канав грунтом, поверх которого можно уложить дерн.

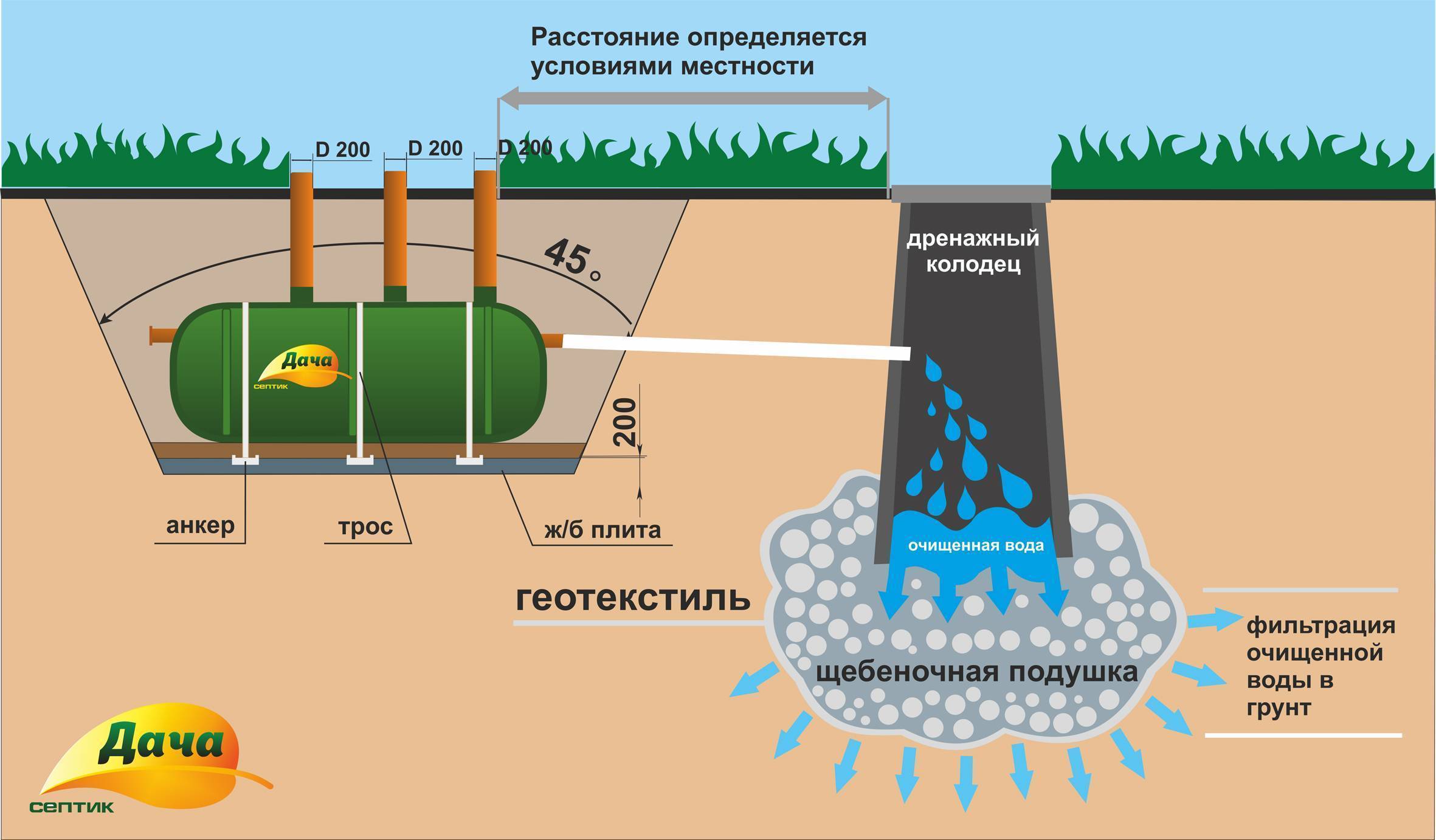

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Ливневая канализация в частном доме своими руками

Прежде, чем приступить к закупке материалов для дренажной системы, следует убедиться в ее необходимости

Важно выяснить уровень подпочвенных вод в пиковый период их накопления

Это можно сделать весной, сразу после схода снега, и во время осенних дождей. Для выяснения выполняют разведочное бурение на воду на глубину до трех или четырех метров.

Смотреть видео

Дренаж и ливневая канализация Uponor. Вебинар 2021 г.

Наличие или отсутствие близких подпочвенных вод определяется содержанием воды в составе почвы из шурфов. По результатам исследования образцов принимается решение о необходимости глубинного дренажа для загородного дома.

Важным показателем является уровень воды в ближайших к участку водозаборов – колодцев или скважин.

Определившись с необходимостью устройства водоотводной системы, желательно выполнить геосъмку участка, чтобы определить уклоны на нем, а следовательно и направление стока.

Проектирование дренажной системы загородного дома

Это самый важный этап создания водостока с участка. Он позволяет достоверно просчитать величину и состав материальных затрат на приобретение составных частей:

Виды, количества и размеры труб для дренажа.
Потребность в соединительных деталях – фитингах.
Виды водоотводящих каналов по величине их заглубления.
Количество и тип лотков для поверхностной ливневки.
Емкость накопительной емкости.
Размеры труб для изготовления смотровых и дренажных каналов.
Рассчитать потребность в стройматериалах, включая количество и фракцию гравия, метраж полотна геотекстиля.

Если выполняется простой эскизный проект водоотводящей канализации загородного дома самостоятельно, то в таком случае его необходимо показать специалисту в этой области проектирования ПГС. При необходимости – внести в него соответствующие изменения и только после этого приступать к закупке необходимых материалов.

Глубина заложения подземной части системы

Чем ближе к поверхности располагается дренажная труба, тем активнее она поглощает скопившуюся на поверхности влагу. Величина заглубления может составлять от 15 сантиметров.

Но если труба располагается на обрабатываемом участке, то нужно принимать во внимание глубину вскопки земли, которая может составлять до 30 сантиметров. Малозаглубленные желоба, находясь на указанных глубинах, оттаивают довольно быстро и выводят воду с участка, не допуская ее значительных скоплений

Смотреть видео

Что касается заглубленных коллекторов для ливневой канализации загородного дома, работающих на горизонте подпочвенных вод, этот показатель зависит от глубины промерзания грунта. Находясь ниже этой зоны, дренажная система активно выводит воду в течение всего года.

Уклон подземной коммуникации

На этот показатель стоит обратить самое пристальное внимание. Дело в том, что при превышении нормы уклона в 3 миллиметра на метр трубопровода, меняется характер стока

Воду в ливневке сомнительно считать чистой.

В результате превышения скорости стока, загрязняющие компоненты не успевают полностью стекать вместе с жидкостью и частично остаются в трубе. Постепенно количество осадков нарастает, приводя к засору.

Удалить его такое плотное наслоение из ливневой канализации загородного дома можно только струей воды под давлением.

Основанием для установки дренажа является гравийная подсыпка

Ее формированию нужно уделить особое внимание. Качественные измерения при установке стока можно произвести лазерным или удлиненным строительным уровнем

Минимальный размер уклона для ливневки составляет 0,3-0,5 сантиметров на метр трубопровода, максимальный не более 4-5.

Какая вода отводится дренажом

Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.

Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.

Поверхностные воды

Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т.д. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство ливневой канализации. Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.

За отведение поверхностных вод отвечает ливневая канализация

Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.

Грунтовые воды

Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.

Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).

При высоком УГВ делают и ленточные фундаменты, но гидроизоляция должна быть на высоте

Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.

Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.

Верховодка

Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.

Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.д.

Чтобы не было такой ситуации требуется дренаж участка

Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.

Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.

Какими могут быть эти системы, как называются и работают?

Системы дренажа вокруг строения малой этажности делят на два типа:

Поверхностный.
Глубинный (подземный).

Поверхностный (верхний) вид

Поверхностный тип может быть представлен в виде:

Линейного водоотвода. Точечного водоотвода.

Что такое линейный водоотвод?

С точки зрения проектирования, он более сложный по сравнению с точечным. Устанавливается для вывода лишней воды за территорию застраиваемого участка, тем самым предотвращая размытие верхнего слоя грунта.

Линейный дренаж выполнен в виде открытых каналов небольшой глубины, расположенных под таким наклоном, чтобы обеспечивался отвод воды. Линейный водоотвод необходимо предусмотреть на таких участках, где происходит большое скопление жидкости.

На этапе проектирования линейной системы дренажа важно продумать абсолютно все, даже то, что кажется незначительным. Осмотреть точки скопления жидкости, определить угол наклона каналов, чтобы водотоку ничего не препятствовало, и затем влага не скапливалась в новых точках

Рекомендации по проектированию каналов:

уклон для песчаных грунтов – 0,003;
уклон для глинистых – 0,002.

Точечный водоотвод

Целесообразно размещать на участках малой площади. Каналы устанавливаются в местах скопления воды. Обычно это под водостоками в нижних точках участка. Точечный тип дренирования считается наиболее легким. Для того чтобы его смонтировать не нужно прибегать к помощи проектировщиков.

При точечном водоотводе наклон канала должен быть от 0,005 до 0,01. Точечная система проектируется двумя методами: закрытым и открытым. Открытый представляет собой прокладку системы каналов в небольшие канавы, поверх которых укладывается щебеночный слой.

Стенки канавы имеют угол примерно 30°. Благодаря такому уклону вода стекает в канал без препятствий. Ширина каналов открытого –1,5 м, а глубина – 0,7 м. Недостаток открытого метода заключается в том, что хозяева участка не смогут использовать эту часть земли с пользой.

Для закрытого метода используются дренажные лотки, которые размещают в траншеях. Сверху траншеи укладываются решетки. Благодаря такой конструкции вода беспрепятственно стекает в траншеи, также конструкция защищает дренажную систему от попадания мусора и вероятность ее засорения мала.

Глубинный закрытый вид

Также делится на два типа:

местный;
общий.

Общий дренаж предполагает отвод воды со всей территории, а местный предназначен лишь для отвода жидкости от отдельных сооружений (дома, подвалы, дороги и пр.) Местные системы дренажа можно разделить на следующие виды:

пристенные;
кольцевые;
пластовые.

Пристенный горизонтальный

Далее рассказано, что такое пристенная система режима дренажа, из чего состоит и как используется. Она предназначена для отвода влаги из подвальных помещений, расположенных на глинистых и суглинистых грунтах. Также такую систему используют как профилактику. Так как система состоит из дренажных труб, обладающих фильтрующими качествами, размещать трубы, в которые попадает вода и течет по ним, необходимо не ниже фундамента. Кроме того, от ширины фундамента зависит на каком расстоянии от стен устанавливать дренаж.

Кольцевой

Используется для отвода лишней влаги от подвала и фундамента. Когда система общего глубинного дренажа не справляется со своей задачей в песчаных грунтах, то применяют кольцевую систему. Также кольцевую систему можно использовать, когда в грунте присутствуют напорные подземные воды. С помощью такой системы происходит защита здания от влаги. Обычно ее располагают вдоль всех стен дома.

Пластовый

Организовывается вместе с возведением постройки, предназначена для отвода грунтовых вод. Обычно связывается с трубчатой дреной. Пластовую систему устанавливают в основании дома поверх грунта, где содержатся подземные воды. Благодаря наличию подземной дрены происходит отвод и сбор подземных вод.

Сделать выбор в пользу пластового дренирования нужно в тех случаях, когда:

Трубчатый дренаж не справляется с защитой от подземных вод.
Грунт участка неоднородный, состоящий из различных пород.
На участке расположены обводненные закрытые зоны.

Установка происходит следующим образом: под здание засыпается песок, затем в нем обустраиваются каналы из гравия или щебня, их высота не менее 0,2 м. Располагают каналы в зависимости от участка и его гидрогеологических характеристик.

Виды дренажных систем

Классификация сетей водоотвода довольно сложна. Это объясняется многообразием доступных решений. Все дренажи, используемые сегодня в ландшафтном строительстве и благоустройстве территорий, различаются по 5 основным признакам.

Назначение
Периодичность работы
Расположение
Зона влияния
Метод водопонижения

В каждой группе представлены свои разновидности инженерных решений. Они предназначены для применения в конкретных условиях, а потому без знаний в области почвоведения, строительства и геодезии, подобрать эффективную систему крайне трудно. Не стоит забывать и об особенностях самого участка. Например, на крупных территориях с большим количеством отдельно стоящих строений лучше использовать лучевой дренаж, который состоит из колодца и расходящейся от него системы улавливания подземных вод. На маленьких участках, напротив, больше подходит поверхностный дренаж. Он легок в организации, но требует частой очистки. Поверхностный дренаж состоит из незаглубленной системы желобов и водоотводящих устройств, с помощью которых вода самотеком покидает осушаемый участок.

Классификация дренажей по целевому назначению

Здесь можно выделить следующие виды систем:

Сельскохозяйственные
Дорожные
Строительные

Первый тип дренажей предназначен для мелиорации почвы. Эти системы могут быть осушительными или рассоляющими. Они отличаются целевым назначением, а значит, и принципом устройства. Дорожные дренажи применяются для понижения уровня грунтовых вод в местах пролегания ж/д путей и автомобильных трасс. Строительные системы используются для защиты фундаментов и опор объектов городской инфраструктуры или частных территорий. Они, как и дренажи других разновидностей, разрабатываются еще на самом раннем этапе проектирования.

Классификация дренажных систем по периодичности их работы

Выделяют 4 основных типа:

Постоянно работающие дренажные системы. Они создаются в тех местах, где риск подтопления не исчезает в течение всего года и не зависит от техногенных факторов. Пример ― дренажи береговых линий.
Периодически работающие дренажи. Такие решения целесообразны в местах, где есть риск подтопления местности из-за обилия дождей или активного таяния снега.
Временные дренажные системы. Часто используются в строительстве для краткосрочного снижения грунтовых вод в отдельных зонах. Эти нужны только на период выполнения производственных задач (копки траншей, котлованов, углубления конструкций и так далее).
Профилактические дренажи. Установка таких систем рационально обоснована в глинистых и суглинистых почвах, даже если грунтовые воды не видны.

Каждая из описанных систем отличается принципом работы, сложностью подготовки и обслуживания, стоимостью организации. Выбор подходящего решения зависит от особенностей региона и целевого назначения осушаемого участка.

Классификация дренажей по расположению

Системы бывают линейными и контурными. Первые представляют собой одну или несколько линий, проложенных на осушаемой территории, а вторые размещаются только по ее периметру, образуя тем самым замкнутый контур.

Классификация дренажных систем по зоне влияния

Здесь принято выделять общие и локальные дренажи. Первые ограничивают грунтовые воды на большой территории, а вторые ― в отдельных зонах, часто в пределах конкретного сооружения.

По принципу организации общие дренажи бывают:

Ограждающими (головной или береговой дренаж)
Площадными (систематический дренаж)

Локальные дренажи делятся на:

Лучевые
Пристенные
Кольцевые
Сопутствующие

Проект дренажной системы

Классификация дренажей по методу водопонижения

В этой группе выделяют два основных типа систем водоотведения:

Ограждающие дренажи. Ограничивают приток грунтовых вод, поступающих с близлежащей территории.
Площадные дренажи. Увеличивают скорость оттока подземных вод внутри осушаемого участка.

И ограждающие, и площадные дренажи выполняются с использованием разных конструктивных решений. Например, при горизонтальной организации системы водоотведения прокладываются галерные или трубчатые дрены, устанавливаются водоприемные лотки, делаются водоотводные каналы. Вертикальный дренаж подразумевает интеграцию системы самоизливающихся скважин и колодцев, объединенных общим коллектором. Оба варианта встречаются часто, но нередко инженеры прибегают и к комбинации их элементов.

Как проходят работы по прокладке дренажа

Весь процесс организации системы водоотвода можно условно поделить на два основных этапа:

Проектирование
Монтаж

Поговорим о каждом из этапов более детально.

Чтобы разработать эффективную систему водоотведения, нужно учитывать большое число разных факторов:

Тип почвы (известняковая, глинистая, суглинистая, торфяная и так далее), ее состав, способность к фильтрации
Особенности рельефа территории, в том числе и уклон участка
Уровень пролегания подземных вод и границы их промерзания
Среднее количество осадков в течение всего года
План расположения на участке зданий и строений, особенности размещения существующих и планируемых посадок
Прохождение газо- и водопровода, отопительной системы и прочих инженерных коммуникаций
План размещения забетонированных участков, в том числе и под прокладку дорог, автомобильных стоянок и пешеходных зон

Дрены и дренажный колодец

Собрав данные по указанным выше пунктам, можно переходить к непосредственному проектированию. Этот этап включает в себя и выбор материалов для организации дренажной системы.

Для прокладки дрен чаще всего берут:

Асбоцементные (хризотилцементные) трубы
Керамические или ПНД/ПВД трубы

Первый вариант отличается высоким коэффициентом прочности, экологичностью. Пропилы здесь делаются в шахматном порядке с шагом 10-20 см. В керамических трубах для водозабора, как правило, используются щелевые отверстия. Перфорация часто применяется на полимерных дренах.

Выбрав материалы и определившись с местами расположения отдельных элементов дренажной системы, можно переходить к непосредственной укладке. Согласно строительным нормам, минимальный уклон труб составляет 2-3 мм на 1 погонный метр, в зависимости от типа почвы, но, чтобы сток воды был более эффективным, инженеры стараются придерживаться уклона 5-10 мм на 1 погонный метр. С учетом этого рассчитывается глубина будущих траншей

После их копки также важно не забыть утрамбовать дно мелким щебнем. Это нужно для создания фильтрующего слоя и защиты системы водоотвода от засорений твердыми включениями.

Сам монтаж дренажной сети требует использования целого спектра доборных элементов:

Тройники
Колена
Соединительные муфты
Переходники

Для защиты перфорации труб от засорения также нужно использовать геотекстиль или фильтры из кокосового волокна. Выбор материала и здесь зависит от типа почвы. Геотекстиль подходит для дренажа супесчаного и песчаного грунта, а кокосовое волокно используют при осушении торфяников, глинистых или суглинистых земель.

После того как сеть водоотвода сформирована, дрены засыпают щебнем, песком, и вынутым ранее грунтом. Толщина засыпки зависит от степени водонепроницаемости используемых материалов.

Проблема плохой работы дренажной системы

Если в процессе проектирования или монтажа дренажной системы были допущены ошибки, то это может не просто снизить ее эффективность, но и сделать техническое обслуживание сложным и весьма дорогостоящим. Вот лишь часть наиболее распространенных трудностей в эксплуатации таких инженерных сетей.

Переполнение коллекторов водой
Скопление ила на стенках дрен
Закупорка дренажных отверстий
Кольматаж гравийно-песчаной обсыпки
Оплывание и заиливание коллекторов
Преждевременное разрушение устьевых сооружений

К подобным неприятностям может привести и некорректное обслуживание, неоправданно редкая или некачественная промывка системы.

Фундамент для капитальной постройки

Если душем будут пользоваться часто и ни один-два человека, необходимо задуматься о возведении капитальной постройки. Самым затратным способом будет конструкция из кирпича. Зато ее проще всего обогреть в прохладное время года. Для этого достаточно утеплить стены пенопластом.

Согласно разметке нужно выкопать яму глубиной около 30-35 см. По периметру прямоугольника нужно сделать закладные. Для этих целей можно использовать старые железные трубы. Чем больше их диаметр, тем прочнее будет конструкция. В местах расположения труб с помощью бура делается отверстие глубиной до 30 см, в которое забиваются трубы или деревянные брусы. Если вы используете дерево, то необходимо защитить его поверхность, обернув рубероидом или обработав горячим битумом. После этого заливается цементно-песчаная смесь. Деревянные закладные можно делать не только по углам, но и по всему периметру основания. Для этого используют достаточной ширины лаги, которые смогут обеспечить дальнейший монтаж пола. Основание обязательно должно быть ровным. Это поможет предотвратить скапливанию воды в местах, имеющих уклоны. Заливку выполняют по технологии обустройства напольной стяжки. Используйте специальные строительные маяки и правило. Недостатком

фундамента, который выполнен заливкой, является то, что приступить к обустройству внутреннего пространства вы сможете лишь после полного его высыхания. Для кирпичных построек можно использовать цельнолитую железобетонную плиту толщиной 170-300 мм в качестве основания. Это значительно сократит время строительных работ.
