Устройство дренажной системы на легких почвах
Если почва не страдает высокой влажностью и имеет легкую механическую структуру, можно обустроить дренаж по упрощенной схеме. На дно канавы с нахлестом на края выкладывают водопроницаемый геотекстиль. На него насыпают слой крупного песка и несколько сантиметров среднего и мелкого гравия. Поверх щебня укладывают дренажную трубу.
Затем ее полностью засыпают щебнем и все это закрывают краями агроволокна. Песок и щебень играют роль фильтра, задерживающего твердые частицы, которые могут забить дренажные отверстия. Канава с трубой засыпается тонким слоем мелкого щебня, а затем грунтом.
Как сделать дренаж вокруг дома на легких почвах
Обустройство глубинного дренажа
Основным элементом подземного дренажа является дренажная перфорированная труба, собирающая воду из грунта и транспортирующая ее за счет наклона. Чем больше наклон – тем эффективнее работает дренаж дома своими руками смонтированный, и тем больше воды отводится из грунта. Но сильный наклон приводит к резкому увеличению объема работ, особенно при большой протяженности системы для отвода воды.
С другой стороны, малый наклон труб замедляет движение воды и приводит к постепенному заиливанию внутренних каналов. Допустимым считается уклон не менее 1 см на каждый погонный метр трубы. Угол уклона должен оставаться постоянным на всем протяжении дренажа. Иначе на местах переломов начнет накапливаться осадок, что постепенно приведет к закупорке труб. Этот угол во время обустройства дренажа следует обязательно контролировать при помощи метрового пузырькового уровня и сантиметровой подкладки.
Дренажная канава копается по периметру фундамента не ближе 50 см от него. Если отмостка дома шире полуметра – канаву копаем по ее краю. Минимальная ширина канавы также составляет 50 см. Ближайшая к фундаменту стенка делается вертикальной. Противоположный склон канавы – с небольшим наклоном. Дальнейшие действия зависят от типа почвы и уровня заболоченности почвы.
Выполнение дренажа дома и участка в целом
Рассмотрим, как сделать дренаж вокруг дома своими руками, если приходится иметь дело с глинистыми грунтами, а уровень грунтовых вод чрезмерно близок к фундаменту. Направление прокладки траншей определяется с помощью нивелира или лазерного дальномера.
Укладка слоя геотекстиля (только не плотного иглопробивного, малопригодного в данном случае) предусматривается для фильтрации воды, чтобы содержащиеся в ней примеси не забили отверстия в перфорированной трубе. Некоторые специалисты полагают, что укладка геоткани обязательна именно для дренирования в условиях глинистых почв. На песчаных почвах без нее можно обойтись.
В состав дренажной системы входит геотекстиль — особая ткань, выполняющая роль фильтра
Засыпая дно траншеи гравием, подбираем его так, чтобы его мельчайшие частицы превосходили по размеру отверстия, проделанные в перфорированной трубе. (Или, наоборот, учитываем, что размер отверстий должен быть меньше, чем мельчайших частиц гравия).
На гравийную подушку укладываются с уклоном трубы и состыковываются посредством крестовин или тройников. На каждом повороте предусматривается размещение смотровых колодцев, позволяющих контролировать уровень воды и прочищать, при необходимости, трубу под напором.
Прокладывая трубы по всему участку, желательно предусмотреть их сведение в магистральную, достаточно большого диаметра, по которой накопленная вода будет перемещаться к дренажному колодцу. При отсутствии магистральной трубы понадобится выведение концов каждого трубопровода к дренажному колодцу.
Особенности дренажных колодцев
Любой дренаж вокруг участка или строения должен сооружаться с применением нескольких смотровых колодцев, расположенных в местах изгиба труб. Именно в этих местах наиболее часто происходит засорение дренажных труб. Через смотровой колодец можно контролировать чистоту дрен и очищать их при необходимости. Колодцы могут быть куплены или изготовлены из любых материалов. Они должны иметь такую ширину, чтобы удобно было производить их очистку, опустив туда руку.
Смотровой колодец
Помимо нескольких смотровых колодцев, в самом нижнем месте участка располагается коллекторный колодец, предназначенный для сбора всей стекающей по каналам воды. Это более широкое и объемное сооружение, которое может быть бетонным, пластиковым или металлическим. Глубина его выбирается с таким расчетом, чтобы входящие в него трубы находились на значительном расстоянии до дна. Это дает возможность периодически очищать колодец от скопившихся на его дне отложений и позволяет колодцу заполняться стоками. Из коллекторной емкости вода может откачиваться насосом или уходить самотеком в отведенные места.
Создав по всем правилам дренажную систему вокруг дома, вы избавитесь от губительного влияния излишней сырости, воздействующей на фундамент и заглубленные помещения дома.
Виды дренажных систем
Избыточная влажность грунта дачного участка может иметь под собой две причины. Первая из них – это большое содержание глины в почве. Такая земля плохо пропускает воду, в результате вода от дождей и таяния снега скапливается и застаивается в верхнем слое почвы. Другая причина – это близкое расположение к поверхности почвы грунтовых вод. Эти воды являются серьезной проблемой для фундамента строений и подвала, особенно весной.
Исходя из причины повышенной влажности почвы, для отведения избытка воды может быть применен соответствующий тип дренажной системы. Существует два основных типа дренажных систем – открытый и закрытый. Первый из них может использоваться для глинистой почвы – когда вполне достаточно удалить воду из поверхностного слоя. Для отведения же грунтовых вод применим лишь дренаж закрытого типа.
Что собой представляет дренаж открытого типа
Открытая или поверхностная дренажная система может создаваться как по предварительно разработанному проекту, так и без него. Существует два способа сделать открытый дренаж:
- локальный способ
- создание системы канав
Первый способ является наиболее простым вариантом дренажной системы. В данном случае вода отводится не со всей территории участка в целом, а только с тех мест, которые подвергаются затоплению весной, осенью или в затянувшуюся дождливую погоду.
Первым шагом в построении открытого дренажа является определение мест наибольшего застоя воды. В этих местах вырываются водозаборные колодцы либо вкапываются в землю емкости для сбора воды. Скапливающейся там водой можно будет в дальнейшем поливать огородные культуры. Больше всего воды собирается в следующих местах:
- в самой нижней точке территории участка;
- на участках с пологой поверхностью – например, перед крыльцом;
- во впадинах на поверхности земли.
В том случае, когда вода скапливается на границе участка, прокапывается канава для отвода воды за его территорию. Если место с избыточной влажностью почвы находится в глубине участка, то выкапывается водосборный колодец.
Прокладка системы канав
Такой способ мелиорации также применяется в условиях глинистой почвы. В этом случае по всему участку создается сеть водосточных канав. Вода, собираемая со всей территории, по канавам отводится в водосборный колодец. Система водоотводных канав сооружается в соответствии с предварительно разработанной схемой.
Количество водоотводных канав устанавливается в соответствии с уровнем влажности грунта. Чем больше в почве содержится глины, тем больше нужно прокопать траншей. Минимальная глубина канавы должна составлять пятьдесят сантиметров. Ширина же траншеи определяется удаленностью от водоприемника. Максимальную ширину должна иметь та канава, в которую стекает вода со всей сети, и которая непосредственно впадает в водосборник.
Как устроен дренаж закрытого типа
Закрытая дренажная система может быть трубной, либо пластовой. Трубная дренажная система состоит из труб, уложенных в земле на определенной глубине, значение которой определяется плотностью грунта. Чем более рыхлая почва, тем глубже надо укладывать трубы. Для создания закрытого дренажа используются специальные перфорированные трубы, в отверстия которых проникает вода из почвы, которая далее по системе стекает в водосборник, дренажный тоннель, либо колодец ливневки.
Ввиду того, что прокладка закрытого дренажа обходится значительно дороже, нежели создание открытой системы, такой способ мелиорации оправдывает себя лишь тогда, когда граница грунтовых вод проходит ближе, чем 2.5 метра от поверхности земли.
Пластовой дренаж представляет собой фильтрующую подушку из щебенки, которая закладывается у основания строения.
Порядок выполнения работ при строительстве дренажных систем
Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:
- Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
- Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
- При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
- При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.
Как строить открытую дренажную систему
Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.
Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.
Строительство лоткового дренажа включает в себя следующие шаги:
- Прокладка траншей при соблюдении необходимого уклона.
- Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
- Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
- Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.
Как выполняется строительство закрытого дренажа
Постройка дренажной системы закрытого типа состоит из следующих шагов:
- Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
- Прокладка траншей под дренажный трубопровод.
- Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
- Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
- Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
- Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
- Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
- Закапывание канав грунтом, поверх которого можно уложить дерн.
Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.
Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой
И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж
Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!
Ошибки при устройстве
Типичной и довольно опасной ошибкой обустройства дренажа вокруг дома является соединение систем поверхностного (ливневка, водостоки с кровли) и глубинного водоотвода.
Первые предназначены для сбора и отвода от строения осадков и капиллярной влаги, вторые – защищают его от низовых грунтовых вод.
Прямое попадание большого объема воды с водостока в скрытые дренажные трубы чревато их переполнением, забивкой и затоплением, что недопустимо. Совместная работа систем и сбор стоков с ливневки и глубинного дренажа в колодцах на углах дома или аналогичных конечных точках разрешается, но лишь при их протекании по отдельным каналам или достаточном объеме приемников. Кольца для сбора поверхностной и глубинной влаги в комбинированных системах разделяются.
Также, к ошибкам проектирования и монтажа дренажа дома относят:
Последствия ошибок проявляются в первый же полноводный сезон: осенью или весной возле дома долго не уходит вода, а внутренние и внешние конструкции остаются сырыми. Частично исправить ситуации помогают точечные колодцы и дождеприемники, но в большинстве случаев работы по обустройству дренажной системы приходится проводить заново.
Типы дренажных веток вокруг дома: выбор схемы
Комбинированная схема устройства дренажной сети вокруг частного дома предполагает монтаж нескольких типов дренирующих систем на разной, обусловленной характеристиками грунта, глубине.
Схема прокладки веток разной глубины и типа
Основные виды отводящих систем, которые обустраивают по периметру загородного дома:
- Поверхностная сеть для осушения впадин и площадок в углублениях.
- Линейная закрытая ветка.
- Пристенный дренаж с одновременным отводом влаги от вертикальных поверхностей.
- Пластовый отвод, защищающий плиты под фундаментом.
Поверхностная сеть для отвода дождевой воды
Открытый дренаж вокруг дома – это несложная система, которую можно спроектировать и установить своими руками. Главная задача, которую решает неглубокий отвод – удаление влаги с поверхности грунта.
Система поверхностного дренирования участка вокруг дома
На дне обустраивают гравийную подушку, застилают траншею геотекстилем. Чтобы закрыть каналы, используют лотки из бетона или металла с декоративными решетками.
Схема прокладки дрен
Глубина дренажа вокруг дома определяется индивидуально и зависит от углубления фундамента. Главное правило установки – прокладка дрен должна быть сделана глубже нижней точки фундамента на 30 – 50 см. Укладка трубопровода выполняется на подсыпку: нижний слой – песок, верхний – гравий.
Правильный монтаж трубы
Для дополнительной защиты системы от загрязнения глиной под обсыпку укладывают специальное нетканое полотно на синтетической основе. Мелкие поры пропускают влагу, но задерживают более крупные твердые частицы.

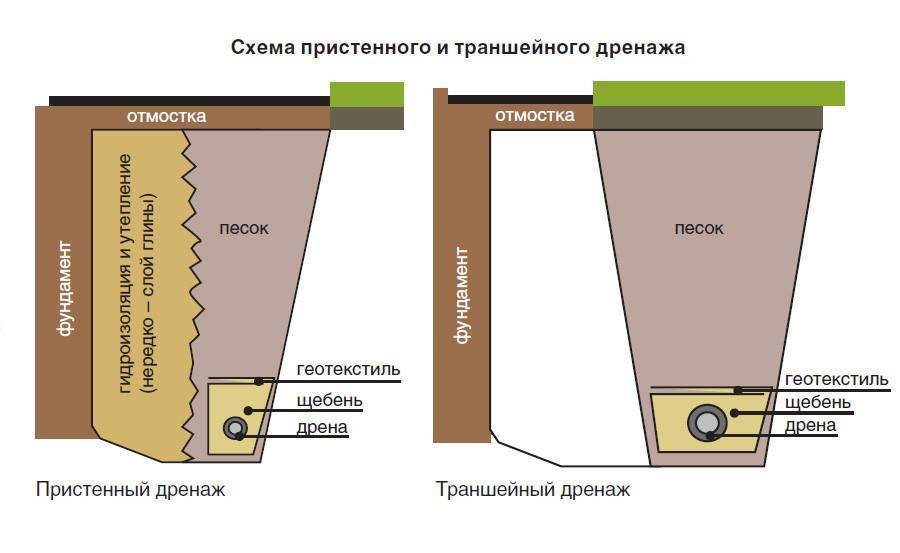

Комбинированный пристенный дренаж
В условиях вечной мерзлоты и работах в болотистых породах пристенный дренаж обязательно обустраивают в комплексе с вертикальной дренажной защитой и полной гидроизоляцией наружных и внутренних стен фундамента. Дополнительно проводят установку оборудования для защиты стоков от замерзания.
Защита наружных стен фундамента в сложных условиях и пластовый дренаж
Чтобы дренаж вокруг фундамента дома надежно защищал стены от влаги, его целесообразно комбинировать с монтажом вертикального отвода по схеме на фото:
Оптимальная комбинация защитных и водоотводящих систем
Чтобы минимизировать повреждения основания фундамента, перед началом заливки раствора или установки плит обустраивают пластовый дренаж с выводом оттока или формированием дренажного ствола.
Отвод влаги под плитами основания
Игнорирование монтажа глубинной пластовой системы может привести к смещению плит, трещинам и деформациям. Обязательно устанавливают защиту при строительстве на плывунах – с подсыпкой и утрамбовкой плотной песчаной подушки.
Материалы и инструменты
После изучения СНиПов и исследования геологических особенностей участка, составления схемы и сметы необходимо заготовить материалы и запастись инструментами, которые понадобятся во время работ.
Материалы
- Трубы для устройства дренов расчетной длины и диаметра. Для этой цели подойдут специальные гофрированные изделия с перфорацией. Как вариант, можно применить канализационные трубы большого диаметра, предварительно просверлив в них отверстия.
- Кольца для устройства смотровых и дренажных колодцев.
- Геотекстиль – нетканый материал, с помощью которого будет укутан наполнитель, защищающий дрены от заиливания.
- Крупнозернистый песок, щебень разных фракций, предназначенных для создания водоносного слоя и подушки.
Инструменты:
⦁ совковая и штыковая лопаты;
⦁ тачка, ведра;
⦁ рулетка, бечевка;
⦁ ножовка по металлу;
⦁ строительный уровень, гидроуровень;
⦁ отвес и пр.
Это не полный перечень материалов и инструментов. В каждом конкретном случае он может быть дополнен.
Дренаж участка с глинистой почвой
Построить функциональный дренаж на участке с глинистой почвой – непростая задача. Дело в том, что глина сама по себе является тяжелой не только для выращивания культурных растений, но и для водоотведения. На усадьбе с глинистой почвой вода стоит долго и, как следствие, причиняет немалый ущерб хозяйству.
А расположенные близко к поверхности грунтовые воды способны привести к еще большим проблемам. Так, зимой в морозы глина, напитанная водой, промерзает на большую глубину, что приводит к ее вспучиванию. От этого быстро разрушаются фундаменты построек на участке, гибнут деревья и кустарники.
На таких почвах следует строить глубинную дренажную систему, которая призвана осушить территорию и сохранить жизнедеятельность хозяйства. Дренаж своими руками на глинистой земле возможен, но только по качественно составленному проекту.
Работы необходимо начинать с верхней точки дачного участка. Сначала очищают пространство от мусора, убирают деревья на пути дренажных веток (корни могут повредить дрены). После разметки приступают к рытью траншей, соблюдая при этом необходимый уклон для укладки центральной трубы и ответвлений. Дно траншеи утрамбовывают и насыпают песчаную подушку слоем 10–15 см.
Затем устраивают места для дренажных колодцев. В дальнейшем на дно траншей простилают геотекстиль, за ним слой щебня, укладывают дрены, монтируют колодцы и заводят дрены в них. Обустраивают накопительные колодцы. Трубы засыпают щебнем и оборачивают геотекстилем. Сверху загружают смесь щебня и песка, присыпают грунтом.
На глинистых грунтах, кроме глубинного дренажа, может потребоваться обустройство отводных канав по периметру участка. Все зависит от скорости оттока воды по основной системе.
Особенности дренажной системы на склоне
Участки с уклоном до 8% считаются условно ровными. Для обустройства на них дренажа подходят стандартные процедуры, описанные ранее.
А вот дренаж участка на склоне имеет особенности, учитывать которые необходимо при создании систем дренирования. Главная задача такой системы состоит в предотвращении размыва почв и защите построек от разрушительного действия воды.
Важным остается вопрос залегания грунтовых вод. Если они близко подходят к поверхности, то дренаж на участке с уклоном делают для снижения уровня до глубины промерзания почвы.
Для этого устраивают комбинированную систему водоотведения, состоящую из открытых канав с заглублением и глубинного дренажа. Обязательно на участках с уклоном строят добротный водоприемник. В качестве приемника можно использовать естественный водоем.
Сложности дренажа торфяного участка
Если вы стали обладателем участка на торфяной почве, будьте готовы к постоянным работам по его осушению. На торфяниках всегда высокий уровень грунтовых вод и единственным радикальным средством, способным спасти ваши постройки от разрушения, становится поднятие участка за счет подсыпки. Что посыпать, подскажут местные жители, которые знают все тонкости геологии.
Безусловно, одна подсыпка не спасет ситуацию – понадобится дренаж торфяного участка, главной задачей которого останется снижение уровня грунтовых вод, а потом уже – отвод дождевой и талой воды.
Водосточная система
Назначение водосточной кровельной системы – собирать дождевую и талую воду с крыши здания и перенаправлять ее к точкам водосбора. Если водостоков нет или они устроены неправильно, то стекающая с кровли вода увлажняет стены (особенно это опасно для деревянных зданий и неотделанных снаружи домов из силикатного кирпича), разрушает отмостку и подмывает фундамент.
Если крыша имеет большую площадь, и потоки воды с нее достаточно сильные, они разбивает садовые дорожки, а здание оказывается забрызганным размокшей грязью почти на полметра
Главное правило при устройстве водостоков – отвести воду как можно дальше от основания дома. Ведь если устроить водосборники сразу под водосточными трубами, влага будет уходить в грунт под фундамент, и защищенными окажутся только стены и садовые дорожки! К тому же прилегающий к фундаменту грунт обычно более рыхлый, чем обычно, поэтому вода быстро впитывается в него и просачивается к бетонному основанию. Зимой она замерзает, расширяется и начинает «разрывать» бетонные конструкции.
Чтобы этого не случилось, по периметру дома делают отмостку шириной до одного метра и обустраивают водоотводные лотки или точечные дождеприемники, которые направляют водяные потоки в ливневую канализацию, дренажный колодец и т.д. в зависимости от общей системы водоотвода на участке.
Итоговые рекомендации
Важно понять принцип: размещение вокруг здания дренов не исключает потребности в гидроизоляции фундаментных конструкций или монтаже ливневки в регионах с обильными осадками. При неблагоприятных условиях системы защиты могут и должны работать в комплексе друг с другом
Для повышения их эффективности рекомендуется:
При неблагоприятных условиях системы защиты могут и должны работать в комплексе друг с другом. Для повышения их эффективности рекомендуется:
Желающим сэкономить средства стоит помнить, что при правильном подходе дренирующая система закладывается одновременно с фундаментом дома, откладывать эти действия на потом не рекомендуется.
Из-за значительных земляных работ посадку садовых растений, возведение пристроек и других близко расположенных хозпострек проводят после устройства системы.
Теперь вы знаете, как сделать дренаж вокруг дома своими руками, назначение, способы устройства в зависимости от уровня грунтовых вод, как сэкономить
