Описание монтажа двухтрубной системы отопления своими руками

При организации отопления необходимо учитывать не только какой котел использовать, о чем говорилось в предыдущих разделах, но и какой будет разводка. Существует два типа разводки: однотрубная и двухтрубная. Однотрубная система представляет собой всего один контур или, попросту, одну трубу, которая проходит через все отопительные приборы – батареи. Что касается двухтрубной, то здесь устанавливается два стояка. По одному идет подача теплоносителя, а по второму, так называемая обратка – возврат теплоносителя в нагреватель.

Казалось бы разницы нет, но на самом деле она существенна. В первую очередь, при двухтрубной схеме можно на каждом радиаторе регулировать теплоотдачу. Возможно вы видели стоящий на трубе, идущей к радиатору кран. Перекрывая его можно уменьшать или увеличивать количество тепла, идущего от радиатора. Говоря бытовым языком, если дома жарко – кран закрываем, если холодно, то открываем. В результате регулируем тепловой режим комфортности в комнате.

Что касается технических характеристик, то при двухтрубном отоплении температура держится равномерно по всему контуру, а вот при однотрубном идет потеря тепла на каждом следующем радиаторе.

В многоэтажных домах используется исключительно двухтрубная система.

Что бы у себя дома установить такую систему необходимо будет приобрести:

• Отопительный котел может быть газовым, жидкотопливным, твердотопливным или электрическим.
• Расширительный бак.
• Циркуляционный насос. Он ставится, если вы монтируете с принудительной циркуляцией.
• Комплект труб необходимой длины.
• Радиаторы.

Общая схема двухтрубной системы отопления выглядит:

В зависимости от типа дома можно выбрать для себя один из нескольких вариантов отопления. Если дом одноэтажный, то хорошо подойдет горизонтальная система монтажа. Трубы при этом, прокладываются горизонтально. Если же в доме несколько этажей, то устанавливается вертикальная, стояковая. Монтируется несколько стояков, которые располагаются вертикально, а к каждому стояку подключается радиатор.

Есть различия по монтажу в зависимости от расположения котла и расширительного бака. Устанавливать эти элементы можно в подвале и на чердаке. В первом варианте трубы проводятся в промежутках между полом и подоконниками. Во втором же варианте трубы прокладывают под потолком, а от них идут уже разводки к радиаторам.

И последнее, что необходимо выбрать – это естественная циркуляция будет у вашей системы или же при помощи насоса. От этого будет зависеть непосредственно монтаж труб.

Итак, когда вы выбрали тип отопительной системы, нарисовали ее схему и приобрели все необходимые материалы, можно приступать к монтажу.

Что включают в себя эти работы

Первым этапом устанавливается отопительный котел и монтируются трубы для подачи воды к радиаторам. Затем устанавливается расширительный бак со сливным краном и контрольным патрубком. Теперь можно прокладывать магистраль. Вместе с основной магистралью прокладывается обратная. В неё врезается насос. И последним этапом идет установка радиаторов. Разводка труб к радиатором может быть разной. Ниже показано несколько вариантов такой разводки.

На радиаторах на входе и выходе рекомендуется устанавливать краны. В случае поломки радиатора с помощью кранов можно отключить подачу воды на неработающий радиатор не отключая всю систему. Кроме того, необходимо установить кран Маевского. С его помощью стравливается воздух при запуске и ее завоздушивании.

После того, как система была смонтирована, всё установлено, можно приступать к пробному запуску. Он нужен для проверки работоспособности. Первым делом необходимо перекрыть все установленные краны.

Вода в систему подается постепенно, первым заполняется контур подачи воды к радиаторам. На самом первом радиаторе открывается входной кран и кран Маевского, через который стравливается воздух. Как только из крана Маевского потечет только вода (без воздушных пузырьков) его необходимо закрыть и открыть выпускной кран. Подобные действия проводятся на каждом радиаторе отопления.

В результате вы заполните систему водой, вытравив из нее воздух и она будет уже готова к полноценной работе.

Особенности двухтрубных схем

Самой распространенной схемой подсоединения радиаторов считается двухтрубная, она предусматривает одновременное применение двух контуров. Подача горячего теплоносителя от котла осуществляется по одной ветке, вторая отводит охлажденную воду, которая снова возвращается для обогрева. При этом достигается максимальное прогревание всех отопительных блоков.

Данная схема отличается высокой эффективностью и обеспечивает равномерное распределение тепла по всем обогреваемым помещениям. Как правило, трубы уходят под пол или за плинтус, легко скрываются за мебелью и текстилем, поэтому дизайнеры интерьеров отдают преимущество именно этому способу прокладывания труб.

Если сравнивать с 1-трубном аналогом, то там циркуляция производится по единому трубопроводу. Из-за этого ближайшая к котлу батарея всегда намного горячее, чем последняя в этой цепочке – холодная комната всегда в самом конце контура.

Визуальное отличие – байпас (соединительная трубная перемычка у радиатора), что обеспечивает бесперебойную работу теплоносителя даже при временном отключении одного радиатора. Когда составляется однотрубный проект, используют трубу большего сечения, но разница в затратах на эти разводки несущественная.

Основные достоинства в использовании двухтрубного типа отопления

Двухтрубный контур имеет свои достоинства и недостатки. Среди очевидных «плюсов» обычно указывают:

• Двухтрубный контур – это возможность автономной регулировки уровня тепла в отдельных помещениях (при наличии терморегулирующих головок).
• В несколько отопительных приборов подается теплоноситель одной температуры, притом будет тепло даже в отдаленных от котла комнатах.
• Выход из строя какого-либо отопительного прибора не повлияет на функционирование остальных батарей.
• При обнаружении течи есть возможность перекрыть одну батарею и произвести ремонт или демонтаж без отключения всей тепловой цепи.
• Двухтрубная схема рекомендована для поддержания стабильной температуры в частных домах и коммерческих корпусах большого метража, включая линейную архитектуру большой протяженности.
• При необходимости добавляют дополнительные радиаторы без существенной модернизации системы.

Каждый радиатор предполагает подведение пары трубопроводов, один на подачу, второй – «обратка». Объем монтажных работ удваиваются. Поэтому среди минусов называют:

более сложный монтаж, чем у однотрубных схем, где важно не перепутать две линии общей схемы; потребность в дополнительных соединительных элементах. Эффективная работа системы требует дополнительных расходов на трубы, которые прячут в пол, но она окупается за счет высокого КПД. Двухтрубная система отопления из полипропилена или другого полимера обойдется дешевле

Двухтрубная система отопления из полипропилена или другого полимера обойдется дешевле

Эффективная работа системы требует дополнительных расходов на трубы, которые прячут в пол, но она окупается за счет высокого КПД. Двухтрубная система отопления из полипропилена или другого полимера обойдется дешевле.

Точки подсоединения радиатора к трубам

Современные радиаторы отличаются по разным параметрам – металл, конфигурация, способ установки. У классических батарей (чугун, биметалл, сталь) есть четыре коллектора, куда подсоединяются трубы – 2 отверстия снизу и 2 сверху. Также бывают модели с 2-мя патрубками. На отверстия, к которым трубы не подсоединялись, закрываются заглушками.

Перед приобретением и установкой радиатора необходимо удостовериться, что он подходит для двухтрубной системы отопления с верхней и нижней разводкой. Подача теплоносителя идет к верхней точке, обратка – с нижней.

Каким бы ни был тип радиатора, конструктивно это металлический блок прямоугольной формы, оснащенный двумя парами коллекторов. Для обеспечения герметичного соединения полагаются такие комплектующие:

•  муфта комбинированная;
• кран шаровый (перекрывающий);
• кран Маевского;
• переходник радиаторный;
• заглушки радиаторные.

Кран Маевского – это воздуховыпускной клапан, который устанавливается в верхней точке одного из радиаторов. В остальных отопительных приборах заглушками закрывают незадействованные входы/выходы.

Четыре точки подключения радиатора обеспечивают его адаптивность к любой схеме. Патрубки для подсоединения труб располагаются сбоку и снизу, что гарантирует практичный способ подсоединения.

Где можно применять двухтрубную разводку с нижним подключением

Отопительная схема двухтрубной системы с нижней разводкой и естественной циркуляцией рабочей жидкости реализуется не во всех домах, так как все радиаторы будут работать как конечные, а это значит, что все они должны оборудоваться выпускными клапанами или вентилями для стравливания воздуха. Но наличие в схеме расширительного бака обеспечивает постоянный приток воздуха в систему, поэтому стравливать воздух нужно будет практически каждый день. Поэтому нижняя или верхняя разводка системы отопления с закрытым мембранным баком и циркуляционным насосом в этом смысле предпочтительнее.

Положительные и отрицательные стороны схемы с нижней разводкой

Отопительные системы с подачей теплоносителя по двум трубам с нижним подключением имеют следующие преимущества перед верхним подключением труб:

1. Минимизация потерь тепла – трубы находятся внизу, что ограждает их от контактов с чердачными или потолочными перекрытиями, которые зимой могут быть холодными;
2. Двухтрубное отопление можно запускать, не дожидаясь окончания строительных работ, если дом еще возводится;
3. Если загородный дом имеет несколько этажей, то при необходимости можно отключить отопление на любом этаже, не трогая остальные, например, для ремонта помещений или при длительном отсутствии жильцов на этаже;
4. Компактная нижняя разводка по двум трубам легко управляется, так как все элементы контроля и управления расположены в одном месте – в подвале или в отдельном котельном помещении;
5. Любая двухтрубная система с нижней разводкой имеет возможность равномерного и одинакового распределения тепла по отапливаемым помещениям, что позволит экономить энергоносители.

Недостатки двухтрубной схемы из полипропилена;

1. Материалов придется покупать в два раза больше, чем при монтаже однотрубной схемы;
2. Низкое давление в трубах подачи теплоносителя при реализации схемы с естественной циркуляцией заставляет строжайше соблюдать уклоны и повороты;
3. Необходимость врезки кранов Маевского в каждую батарею отопления или радиатор, а также постоянный контроль за воздухом в системе с необходимостью его спуска;
4. Если вместо кранов Маевского или автоматических клапанов разводится воздушная линия, то все преимущества перед однотрубной разводкой пропадают.

Разводка по вертикальному и горизонтальному типу

Горизонтальная и вертикальная трубная магистраль отличаются друг от друга расположением стояков и труб, из которых состоит система отопления дома.

Вертикальная разводка – это подключение радиаторов к вертикально расположенным трубам подачи и обратки. Это – более дорогостоящее решение, чем горизонтальная разводка, но многие хозяева поступают именно так из-за явных преимуществ такого подключения: отсутствие воздуха в трубах.

1. Вертикальная однотрубная или двухтрубная система эффективнее всего работает в схемах разводки по многоэтажному дому, так как к основному стояку трубы подключаются на каждом этаже отдельно. При таком монтаже заметна экономия тепла;
2. Двухтрубную горизонтальную схему разводки предпочтительнее реализовать пир большой длине теплотрассы, в домах небольшой этажности, в зданиях без перегородок, а также в каркасных или панельных строениях. Горизонтальную схему осуществляют в малоэтажных домах, а для экономии энергоносителей монтируют коллектор по лучевой схеме.

Вертикальная разводка с нижним подключением труб

При разводке трассы отопления в многоэтажном доме по двухтрубной схеме теплоснабжения с вертикальным подключением подачи и обратки лучше будет работать нижнее подключение из-за перечисленных выше причин, а точнее:

1. На подаче температура рабочей жидкости всегда будет выше, чем на трубе обратного хода;
2. В трубах, подключенных по такой схеме, создается довольно высокое давление, увеличивающееся по мере увеличения этажности. Высокое давление в системе – это быстрое перемещение теплоносителя, а значит, более быстрый прогрев помещений и экономия энергоресурсов на прогрев системы;
3. Вертикальная схема трубной разводки – это надежное решение в плане устойчивой и длительной работы по доставке тепла и сопротивлению гидравлическим ударам в трубах при перепадах давления.

Двухтрубная система отопления частного дома: расчет мощности котла

Конечно, газовый котел нужно выбирать правильно. Самым важным показателем является мощность агрегата. Выбор данного параметра зависит от множества самых разных факторов. Прежде всего это, конечно же, общая отапливаемая площадь здания

Помимо этого во внимание должна быть принята степень утепления здания, количество окон в нем, их размер и другие подобные факторы. В связи со сложностью расчетов, определение необходимой мощности котла обычно доверяют специалистам

Самостоятельно нужный параметр узнать, конечно, можно, но только приблизительно. Расчет в этом случае выполняется только исходя из площади помещения. На 10 м2 требуется мощности приблизительно в 1 кВт (при стандартной высоте потолка в 2.5-2.7 м).

Разновидности двухпоточных отопительных систем

Двухтрубные системы обогрева бывают закрытого и открытого типа. Отличием является вид бака (гидроаккумулятора), регулирующего скорость переноса тепловой энергии, устанавливаемого в котельной на самом высоком уровне, который при открытой схеме позволяет жидкости испаряться, сохраняя оптимальное давление в системе. При открытом подключении сетевая вода может частично использоваться для бытовых нужд. Минус открытого контура в том, что в нём нельзя использовать другие источники отопления, кроме воды.

Стандартной является закрытая система теплопередачи с установкой высокопрочного экспансоматамембранного типа. При таком подключении нагретая жидкость остаётся в системе, что позволяет использовать более практичные теплоносители на основе нетоксичногопропиленгликоля.Закрытые системы экологичнее и безопаснее открытых.

Монтаж двухтрубной системы отопления в частном доме

Чтобы правильно выполнить монтажные работы, стоит сначала разобраться с последовательностью действий. От этого напрямую зависит конечный результат и эффективность работы отопительного контура.

ФОТО: stroyfora.ruМонтаж выполняют в строго установленной последовательности

Что нужно для работы: основные элементы

Перечень необходимого оборудования зависит от выбранной схемы. Надо иметь в наличии:

• котёл;
• циркуляционный насос при выборе соответствующей схемы;
• трубы;
• фитинги и запорную арматуру;
• радиаторы;
• краны Маевского.

ФОТО: resant.ruПеречень элементов зависит от выбранной схемы

Установка котла и циркуляционного насоса

Работы начинаются с монтажа котельного оборудования. Если выбор сделан в пользу электрического агрегата либо газовой модели с закрытой камерой, место для установки выбирается в любом помещении. Во всех остальных случаях следует предусмотреть отдельную котельную и выполнить монтаж с соблюдением требований производителя и норм безопасности.

ФОТО: mosrekon.ruМесторасположения котла зависит от его вида

Устанавливается расширительный бак. Место выбирается с учётом выбранной схемы. На отводной трубе рядом с котлом монтируется насос. Располагать его следует в соответствие с рекомендациями производителя.

Подводка трубопроводов

После установки оборудования монтируется магистраль. Порядок выполнения работ зависит от материала, из которого изготовлены трубы. Выбор может быть сделан в пользу:

• металлических;
• металлопластиковых;
• ПВХ, полипропиленовых или из сшитого полиэтилена.

ФОТО: veson.ruМатериал труб влияет на порядок их монтажа

Подключение радиаторов: основные схемы

После подвода трубопроводов приступают к подключению радиаторов, выбирая подходящую схему. Возможно подключение:

• боковое. В этом случае подводящую и обратную трубу подключают к радиаторам сбоку. При этом, радиатор прогревается неравномерно: со стороны подводящей трубы батарея получается более тёплой;
• нижнее. Трубы подводятся снизу. При таком варианте наибольшие потери тепла, так как теплоноситель стремится пройти по прямому участку, а не по всему объёму отопительной батареи;
• диагональное. Оптимальный вариант для равномерного прогрева радиаторов. Подводящая труба располагается с одной стороны батареи внизу, а отводящая – с противоположной вверху.

ФОТО: izion.proДиагональное подключение радиаторов самое эффективное

При выборе места для монтажа, учитывают, что они располагаются на расстоянии минимум 5 см от стены и пола. До края подоконника оставляют не менее 5 – 10 см. Кронштейны, на которых будут крепиться батареи, выбирают с учётом веса последних.

Опрессовка оборудования

После завершения монтажа, перекрывают всю запорную арматуру. Затем подают теплоноситель, постепенно заполняя контур подачи. Жидкость должна вытеснить весь воздух внутри. После заполнения системы перед первым радиатором, открывают вентиль подачи и кран Маевского, постепенно заполняя батарею. Аналогичным образом поступают со всеми радиаторами в двухтрубной системе отопления. Проверив герметичность системы под давлением, приступают к её балансировке с помощью специальных кранов.

ФОТО: remontnik.ruОпрессовка позволит проверить герметичность

Какую разводку отопительной сети выбрать?

В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируется на две разновидности — с верхней и нижней разводкой.

Схема двухтрубной системы отопления с верхней разводкой предполагает монтаж расширительного бака и разводящей магистрали в наивысшей точке отопительного контура, над радиаторами. Такую укладку невозможно выполнить в одноэтажном здании с плоской крышей, поскольку для размещения коммуникаций потребуется утепленный чердак либо специально отведенная комнатка на втором этаже двухэтажного дома.

Система с нижней разводкой

Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что разводящий трубопровод в ней расположен в подвальном помещении либо в подпольной нише, под радиаторами. Крайним контуром отопления является труба обратки, которая устанавливается на 20-30 см ниже, чем подающая линия.

Это более сложная конфигурация, требующая подключения верхней воздушной трубы, по которой будут выводится излишки воздуха из радиаторов. При отсутствии подвального помещения дополнительные проблемы могут возникнуть из-за необходимости установки котла ниже уровня радиаторов.

Система с верхней разводкой

Как нижняя, так и верхняя схема двухтрубной системы отопления могут выполняться в горизонтальной либо вертикальной конфигурации. Однако вертикальные сети, как правило, выполняются с нижней разводкой. При таком монтаже нет необходимости устанавливать мощный насос для принудительной циркуляции, поскольку из-за разницы между температурами в трубе обратки и подачи создается сильный перепад давления, увеличивающий скорость движения теплоносителя. Если же ввиду особенностей планировки здания такую укладку сделать невозможно, обустраивается магистраль с верхней разводкой.

Выбор диаметра труб и правила монтажа двухтрубной сети

Монтируя двухтрубное отопление крайне важно выбрать правильный диаметр труб, в противном случае вы можете получить неравномерный прогрев удаленных от котла радиаторов. У большей части котлов для бытовой эксплуатации диаметр подающего и обратного патрубка равен 25 либо 32 мм, что подходит для двухтрубной конфигурации

Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления.

Размерная сетка представленных на рынке полимерных труб состоит из диаметров 16, 20, 25 и 32 мм. Выполнять монтаж системы своими руками нужно с учетом ключевого правила: первая секция разводящей трубы должна соответствовать диаметру патрубков котла, а каждый последующий участок трубы после тройника ответвления на радиатор — на один типоразмер меньше.

Схема диаметров труб в двухконтурной системе

На практике это выглядит следующим образом — с котла выходит диаметр 32 мм, через тройник к нему трубой 16 мм подключен радиатор, далее после тройника диаметр подающей магистрали уменьшается до 25 мм, на следующем отводе к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и так далее. Если же количество радиаторов больше, чем типоразмеров труб, необходимо разделять подающую магистраль на два плеча.

Выполняя монтаж системы своими руками придерживайтесь следующих рекомендаций:

• подающая и обратная магистраль должны располагаться параллельно друг другу;
• каждый отвод на радиатор необходимо оснастить запорным краном;
• распределительный бак, в случае его установки в чердачном помещении при монтаже сети с верхней разводкой, необходимо утеплять;
• крепление труб на стенах должно размещаться с шагом не более 60 см.

Обустраивая систему с принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размеров здания:

• для домов площадью до 250 м2 достаточно насоса мощностью 3.5 м3/час и напором в 0.4 МПа;
• 250-350 м2 — мощность от 4.5 м3/час, напор 0.6 МПа;
• свыше 350 м2 — мощность от 11 м3/час, напор от 0.8 МПа.

Несмотря на то, что двухтрубное отопление своими руками устанавливать сложнее, чем однотрубную сеть, такая система благодаря высокой надежности и КПД полностью оправдывает себя в процессе эксплуатации.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

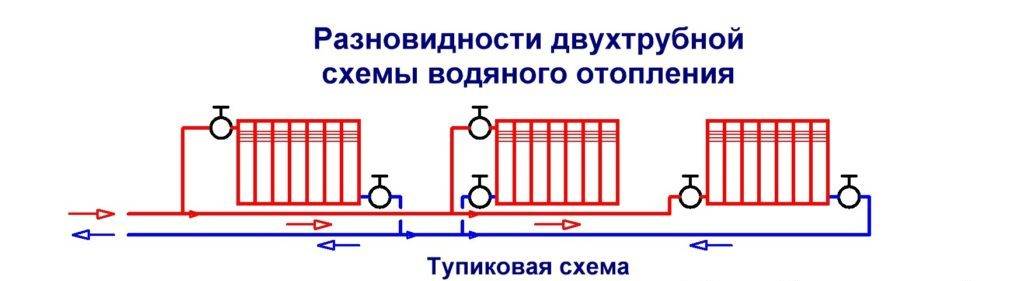

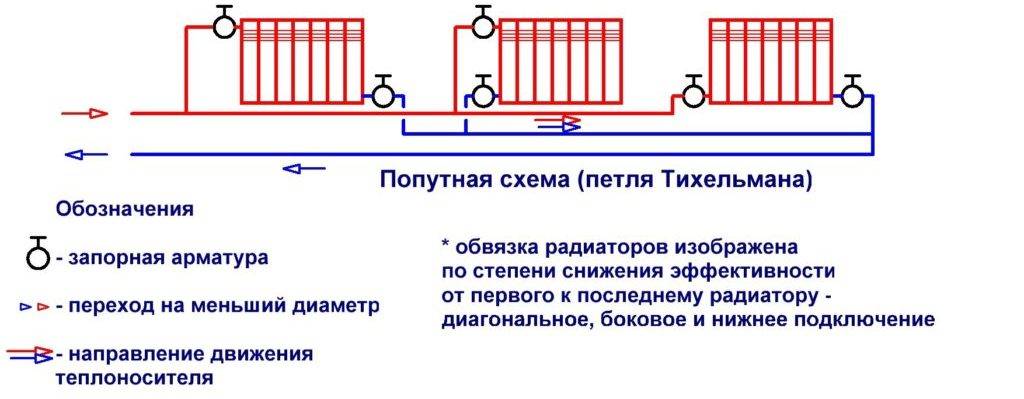

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Виды разводки труб и построения систем отопления

Виды системы отопления определяются пространственным размещением радиаторов и трубопровдов.

Различают схемы компоновок:

• горизонтальную или вертикальную;
• верхнюю или нижнюю разводку;
• с прямым и обратным течением теплоносителя;
• разводок труб до радиаторов – тупиковые, лучевые, кольцевые.

Каждому виду и их комбинациям присущи качественные характеристики, определяющие выбор в зависимости от условий эксплуатации.

Верхняя или нижняя разводка

Схема двухтрубной системы отопления с верхней разводкой. Верхняя разводка может быть обустроена в системах с гравитационной и принудительной циркуляцией, а также в их комбинированном варианте. Горячий теплоноситель по центральному стояку подаётся в верхнюю горизонтальную трубу из которой происходит распределение по стоякам. Трубы располагают под потолком верхнего этажа.

Преимущества	Недостатки
Разница в давлении позволяет использовать большое количество радиаторов	Часть тепла трубы отдают в верхней части помещения, что снижает эффективность
Подходит для различных схем построения	Требуется разводка большого диаметра, что дороже
Низкое гидравлическое сопротивление	Внешний вид не подходит для части интерьеров
Возможность установки терморегуляторов на каждый радиатор или стояк	Расширительный бак иногда придётся выносить на неотапливаемый чердак и осуществлять качественное утепление
Невысокое давление в сети (до 3-4 атм) подходит для любых типов радиаторов, в том числе алюминиевых	Для монтажа тёплого пола потребуется дополнительное оборудование

Диаметр труб и протяженность контуров увеличивает объём теплоносителя, для перекачки которого покупают мощные насосы.

Схема двухтрубной системы отопления с нижней разводкой.

Системы с нижней разводкой отличаются расположением подводящей трубы и обратки ниже уровня радиаторов.

Преимущественно такие схемы используют в системах с принудительной циркуляцией.

Достоинства нижней разводки:

• трубопроводы можно скрыть в полу или стенах;
• не требуется делать общий стояк, что позволяет организовать отопление первого построенного этажа, а второй и последующий оборудовать в по мере необходимости;
• установив коллекторы, можно организовать систему «тёплый пол».

Пример коллекторного узла, распределяющего теплоноситель по контурам «теплого пола». Среди недостатков пользователи отмечают частые завоздушивания, а монтажники – трудности с первоначальной настройкой и балансировкой.

Вертикальная и горизонтальная разводка

Схема горизонтальной и вертикально разводки двухтрубной СО. Горизонтальная и вертикальная схема отличаются наличием главного стояка.

Вертикальные типы в основном применяют в многоэтажных зданиях. Горизонтальный вид подходит для строений любой этажности, при обустройстве учитывают конструкцию и подбирают насос необходимой мощности.

Проектировщики и монтажники различают несколько принципиальных схем разводки труб в системах отопления.

Три принципиальных схемы разводки труб.

Тупиковая схема монтируется в большинстве загородных домов и имеет ещё одно название – с обратным (встречным) движением теплоносителя. К каждому радиатору подключают подающую и отводящую трубы. Циркуляция осуществляется насосом. Главное преимущество системы заключается в том, что ко всем радиаторам теплоноситель доходит одинаковой температуры, а с помощью регуляторов можно поддерживать необходимый микроклимат в каждом помещении.

Недостатки:

• большое количество сварных и муфтовых соединений;
• требуется профессиональный гидравлический расчёт, если в одном контуре находится больше 3-х радиаторов;
• часто возникают шумы от движущегося теплоносителя.

Петля Тихельмана или схема с попутным движением теплоносителя используется в нижней горизонтальной разводке и позволяет скрыть трубы под напольным покрытием или в стяжке. Попутная схема по отзывам монтажников требует минимальной настройки. Петля Тихельмана отлично работает при большом количестве радиаторов, но потребует при этом увеличенного диаметра труб.

При монтаже лучевой разводки используют коллекторы, устанавливаемые на каждом этаже здания.

Схема лучевой разводки двухтрубной СО к радиаторам с нижним подключением.

Схема раздельно питает каждый радиатор и позволяет монтировать систему «тёплый пол». Важный недостаток – большие затраты на приобретение труб.

Какую схему лучше выбрать

Подбор разводки выполняется с учетом многих факторов – площади и этажности частного дома, выделяемого бюджета, наличия дополнительных систем, надежности электроснабжения и так далее. Дадим ряд общих рекомендаций по выбору:

1. Если планируется собирать отопление самостоятельно, лучше остановиться на двухтрубной плечевой системе. Она прощает новичкам множество ошибок и будет работать, несмотря на допущенные огрехи.
2. При высоких требованиях к интерьеру комнат возьмите за основу коллекторный тип разводки. Гребенку спрячете в стеновом шкафу, магистрали разведете под стяжкой. В двух– или трехэтажном особняке желательно установить несколько гребенок – по одной на этаж.
3. При лучевой разводке коллектор желательно расположить в центре дома
4. Частые перебои с подачей электроэнергии не оставляют выбора – нужно собирать схему с естественной циркуляцией (самотек).
5. Система Тихельмана уместна в строениях большой площади и количеством обогревательных панелей. Монтировать петлю в малых зданиях нецелесообразно с финансовой точки зрения.
6. Для небольшого дачного домика или бани отлично подойдет тупиковый вариант разводки с открытой прокладкой трубопроводов.

Если коттедж планируется отапливать радиаторами, теплым полом и водяными калориферами, стоит взять на вооружение тупиковый либо коллекторный вариант разводки. Две указанные схемы легко комбинируются с другим отопительным оборудованием.
