Для чего нужны подземные горизонтальные дренажные емкости и их виды

Монтаж

Технология строительства дренажного колодца зависит от его разновидности и материала изготовления. Смотровые и накопительные устройства из пластика сооружаются из гофрированных труб или герметичных резервуаров нужных габаритов.

Восемь шагов на пути к правильному дренажному колодцу:

1. Выкопать яму чуть объемнее резервуара.
2. Обрезать трубу до требуемых параметров.
3. Закрепить с помощью битума на отрезке трубы дно из пластика.
4. Засыпать в яму песок или соорудить бетонную подкладку.
5. Опустить на дно подготовленную емкость.
6. Вырезать отводы для дрен в установленном резервуаре.
7. Подключить трубопровод к колодцу и наглухо задраить щели.
8. Засыпать пустоты между резервуаром и грунтом щебнем или песком.

Смотровой колодец монтируется по тем же принципам, но без установки насосного приспособления.

Фильтрационная пластиковая установка не имеет дна. Монтируется так же, как другие колодцы, но без бетонирования основания емкости. На его месте обустраивают фильтрующий слой из гравия толщиной 20-30 см, который покрывают геотекстилем. Дренажная сеть подключается в верхней части колодца. Емкость со всех сторон плотно засыпается щебнем.

Из бетонных или полимерпесчаных колец можно соорудить колодец любого вида. Конструкция монтируется следующим образом:

• роют нужных размеров котлован;
• дно покрывают слоем песка и гравия (в поглотительном устройстве фильтрационная подушка должна быть толще полуметра);
• на днище монтируют первое кольцо;
• следом укладывают остальные кольца, скрепляя их битумом;
• в верхнее кольцо через отверстия вставляются дрены, щели заделываются;
• колодец герметично закрывается крышкой из пластика или металла;
• пустоты между кольцами и стенами ямы утрамбовываются щебенкой и песком.

Качественное функционирование дренажной системы во многом зависит от регулярной прочистки колодцев. Особенно в дождливые осенние месяцы и весной – в период таяния снега.

Можно построить дренажный колодец своими руками. Для этого выкапывают яму большого диаметра и обкладывают ее кирпичом. Обустраивать дренажный колодец – дело хлопотное и затратное. При этом срок эксплуатации такого водоприемника недолог.

Этот вариант используется тогда, когда остаются неиспользованные кирпичи после ремонта или строительства дома. Так можно сэкономить на материале и соорудить дренажный колодец своими руками.

Типы по глубине залегания

Дренаж – это система для отвода грунтовых вод или их разветвления по участку при помощи специальных водопроводов (дренов). Он выполняет множество необходимых функций, начиная от защиты подвала и несущей системы фундамента от подтапливания, и заканчивая обеспечением нормального естественного полива растений.

По глубине залегания бывают такие виды канализационных дренажей:

1. Поверхностный;
2. Подземный.

Поверхностные отличаются простотой своей конструкции. На участке использование этих систем необходимо для отвода атмосферных вод, к примеру, после дождя. Главным их достоинством является то, то дрены легко просматриваются и при необходимости очищаются. Они могут быть закрытого и открытого типа. Закрытые оснащаются защитной решеткой, которая препятствует попаданию в дренаж листьев или грязи. Открытые часто декорируются под пруд, придавая изюминку ландшафтному дизайну. Стандартно глубина поверхностных дренажей редко превышает 100 сантиметров, но при необходимости их можно немного углубить, чтобы контролировать поток верховодки.

Фото — поверхностный открытого вида

Подземный зачастую имеет более сложное устройство. Он используется для отведения воды от подвалов или орошения земли на участке, которая находится на возвышенности. За счет того, что глубина залегания может находиться в диапазоне от 1,5 метров до 3, они применяются для отвода глубинных грунтовых вод.

Монтаж пластикового резервуара: особенности и последовательность

1. Подготовить котлован. При его изготовлении необходимо учитывать габаритные размеры корпуса емкости. Все параметры можно уточнить в техническом паспорте.
2. Установить все оборудование, которое идет в комплекте с емкостью.
3. Проверить, правильно ли установлены и прикреплены узлы очистки (фильтры, сорбенты).
4. Провести армирование (если необходимо) дна котлована и затем залить его бетоном.
5. Когда бетон наберет марочную прочность, монтировать корпус изделия. Для подъема резервуара использовать только монтажные петли. Если их нет, для подъема можно воспользоваться текстильными стропами.
6. Проверить, правильно ли размещены оси корпуса относительно горизонтального направления, а горловины – вертикального.
7. Если грунтовых вод нет, подземные горизонтальные резервуары не фиксируют к фундаменту. Если есть вероятность, что грунтовые воды могут появиться, корпус обязательно нужно закрепить на фундаменте, используя цанговые анкеры.
8. Засыпают котлован послойно, каждый раз уплотняя смесь, поливая ее водой. Для засыпки можно использовать как песок, так и песчано-цементную смесь.
9. Когда котлован будет заполнен до подводящего коллектора, присоединяют трубы, предварительно утрамбовав почву так, чтобы она не доставала до них.
10. Окончательно засыпать емкость грунтом или песком.

Каким должен быть насос для откачки дренажных вод

Насос – обычный атрибут колодцев всех типов. Для откачки дренажных вод применяют как стационарные, так и периодически используемые насосы. Для постоянной работы подбирают насос небольшой производительности, но достаточной мощности типа погружного дренажного, дренажного поплавкового.

Для периодической откачки отложений ила и песка применяют мощный и производительный насос. Если насосом откачивают пруд, добывают песок или углубляют дно порта – наверняка он подходит и для избавления от отложений дренажного колодца.

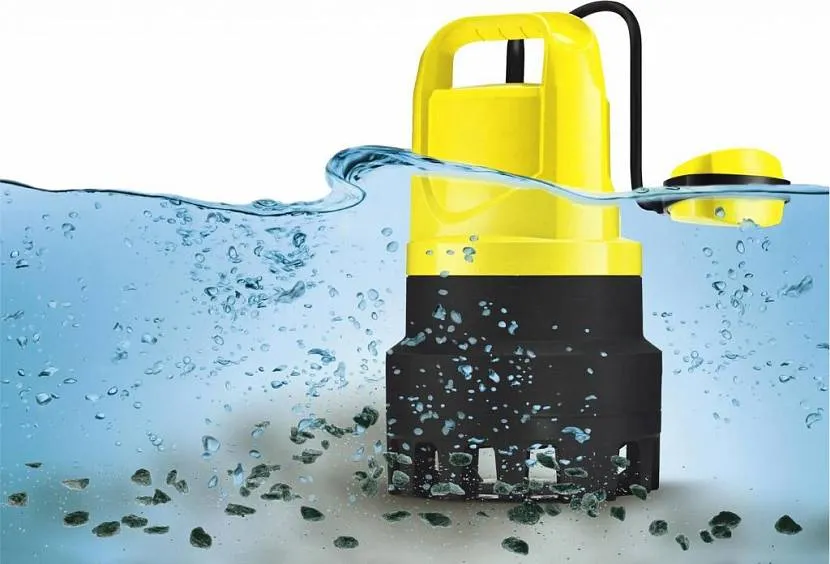

Погружной насос для колодца поможет легко откачать жидкость переполняющую емкость Источник abad.uz

Подходящие для удаления отложений насосы называют по-разному: грязевой насос, погружной насос, фекальный насос, центробежный насос, песчаный насос, гидравлический насос – вопрос не в принципе действия или наименовании, а в том, чтобы это устройство предназначалось для откачки именно отложений, включая ил, песок и даже мелкие камушки.

В принципе, любой насос по техпаспорту «дренажный» должен откачивать накопившиеся отложения, но для этого ему может не хватать мощности (скажем, насос «Малыш») или пары. Для очистки от отложений обычно применяют два насоса. Также, может потребоваться ёмкость порядка 200 – 300 литров. Последовательность работ следующая:

• Насос по типу грязевого откачивает воду из дренажного колодца.
• Насос по типу водяного подаёт, по возможности мощной струёй, из ёмкости или другого источника чистую или отстоянную воду.
• Насос по типу грязевого (например Pumpex серии SK, Макита, Кёрхер, Грандфос), включаемый с началом подачи струи воды, откачивает взмученную воду, унося отложения.
• Другой вариант чистки отложений: бригада вычёрпывает отложения вёдрами, мастерками, лопатами вручную.

Ручной способ очистки самый дешевый, но не самый чистый Источник megapolis-tula.ru В любом случае, дренажные накопительные колодцы предусматривают обслуживание с помощью насосов (перед ручной чисткой воду всё равно надо откачать).

более подробно про поверхностный дренаж

Открытые дренажные системы или поверхностный дренаж являются наиболее простыми системами водоотвода. Они предназначены для быстрого отвода дождевой, талой и паводковой воды с поверхности участков, дорожек, крыш зданий. Такие системы достаточно легко устанавливаются, они удобны в обслуживании.

Открытые дренажные системы подразделяются на точечные и линейные. Точечные дренажные устройства применяют для отведения от фундамента дома воды, поступающей с крыши, из водосточных труб, для локального сбора дождевой и талой воды. Для этого используются специальные дождеприёмники. Дождеприемники комплектуют сифонными перегородками, которые не позволяют неприятному запаху выходить из труб ливневой канализации, а также специальными корзинами для сбора мусора.

Линейный поверхностный дренаж применяется для сбора и отвода воды с небольших территорий. Для этого по периметру участка или по периметру его отдельных зон, если участок большой, прокапывают канавы шириной примерно 30-40 см. Также канавы следует подвести к тем зонам участка, где требуется интенсивный водоотвод. Глубина канав должна составлять до полуметра, а их стенки должны иметь наклон 20 – 30 градусов. Вырытые траншеи должны спускаться к главной канаве, в которую и будет поступать избыточная влага. Главную канаву можно сооружать сразу для нескольких участков. Линейный водоотвод часто дополняют емкостями для улавливания песка и мусора, который с потоком воды попадает в водосток. Канавы сверху можно прикрыть решетками. Так же можно в выкопанный неглубокие траншеи полодить дренажные трубы и затем отсыпать.

Для того, чтобы дренажная система работала, траншеи нужно засыпать фильтрующими материалами – щебнем, речной галькой, битым кирпичом или их смесью. Слой засыпки должен иметь толщину 30 – 40 см. Но такой дренаж прослужит примерно 5 – 7 лет, затягиваясь со временем частицами почвы

Для того чтобы дренаж прослужил дольше нужно обратить внимание на глубинный дренаж

Достоинства сборных колодцев из ЖБИ

При планировании строительства систем водоотведения внимание уделяется многим параметрам, от которых зависит надежная эксплуатация инженерных сетей. Дренажный колодец из железобетонных колец практически по всем техническим параметрам превосходит аналогичные изделия из кирпича, бетона, древесины и пластика

У собранных из ЖБИ дренажных колодцев имеются такие достоинства и преимущества:

1. Высокая прочность. Изделия устойчивы к экстремальным вертикальным и горизонтальным нагрузкам, которые возникают из-за сезонных подвижек грунта.
2. Целостность конструкции. Герметичность достигается особыми уступами на краях колец и использованием надежных уплотнителей. В неустойчивых грунтах фрагменты шахты соединяются сваркой.
3. Устойчивость к влиянию агрессивной среды. Бетон невосприимчив к кислоте и щелочи, которые содержатся в некоторых типах грунта. Налет и ил не разъедают этот материал. Им не интересуются насекомые и грызуны.
4. Быстрый срок возведения. При использовании экскаватора монтаж шахты занимает всего несколько часов. При этом качество готового сооружения гарантировано.
5. Длительный срок эксплуатации. Это очень ценное качество, которое ценят частные застройщики и крупные подрядчики, так как ремонт систем отвода стоков является довольно существенной проблемой.
6. Простота обслуживания. Оно заключается в периодической замене фильтра, очистке стен шахты от осадка и налета.

Кольца изготавливаются методом вибропрессования с использованием прочной стальной арматуры. Благодаря этому в готовых изделиях отсутствуют полости и щели, которые могут ослабить забетонированный колодец.

Следует остановиться и на минусах сборной шахты. К ним относится значительный вес колец, предполагающий аренду грузового транспорта и подъемных приспособлений. Из этого вытекает и необходимость обустройства подъездных путей к месту проведения монтажа. Слабым местом бетонной шахты являются стыки фрагментов, из которых она собрана. Их укрепление влияет на скорость и стоимость монтажа.

https://youtube.com/watch?v=y55kUBfw51s

Режим эксплуатации дренажных резервуаров ЕП и ЕПП

Внутренние поверхности обязательно должны иметь защитное покрытие, предотвращающее появление на стенках и конструктивных элементах емкости очагов коррозии.

Рекомендуемые условия эксплуатации подземных дренажных систем:

• хранение в них продуктов, которые по степени опасности относятся только к классам со второго по четвертый. Подробную информацию о классах опасности и о принадлежности к ним тех или иных продуктов можно узнать из ГОСТ 12.1.007-76;
• температура хранящейся в емкости субстанции должна быть не ниже -15оC и не выше +80оC;
• внутреннее давление цистерны не должно быть выше 0,07 МПа;
• плотность сливаемых субстанций либо «отработки» не должна быть больше 1000 кг/м3.

Если емкость планируется использовать при низких температурах, подбирают хранилище с металлическим змеевиком, он и будет решать проблему обогрева, используя в качестве теплоносителя пароводяную смесь. Не менее эффективный подогрев дает применение разных вариантов нагревающего кабеля.

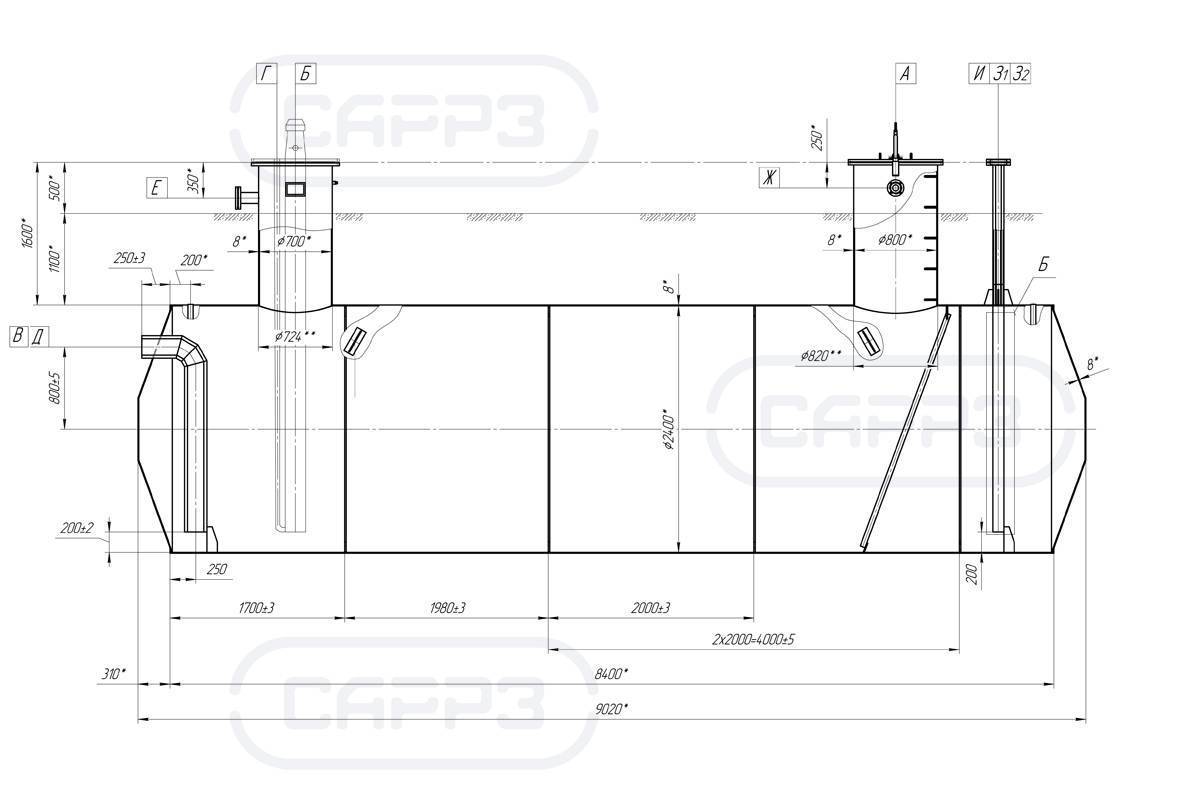

Стальные подземные емкости ЕПП

В качестве обогревателя может использоваться:

• змеевик;
• система обогрева, работающая от электричества.

Емкость, нагреваемая кабелем, состоит из модуля обогрева и системы регулировки температуры и других параметров. В качестве приоритетного теплоносителя в ЕПП со змеевиком может использоваться пар.

Оптимальный стальной резервуар выбирают в зависимости от вида продукта, который будет в нем содержаться, и специфики хранения, выбор определяют также условия окружающей среды и, конечно, от пожеланий заказчика.

Перевозка стальных дренажных емкостей

Емкости металлические больших объемов, представляют собой крупногабаритные конструкции, для перевозки которых требуется специализированный автомобильный транспорт. Если у резервуара диаметр не более двух метров, а высота горловины в пределах одного метра, то для его транспортировки понадобится седельный тягач с низкорамным полуприцепом. В этом случае не потребуется оформление разрешения на провоз крупногабаритного и тяжеловесного груза.

Емкости подземные стальные с диаметром корпуса, превышающим 2,5 метра, перевозятся на спецтранспорте с особым разрешением, выдаваемым государственной дорожной службой.

Мы организуем, с получением всех необходимых разрешений, и осуществляем перевозки емкостного оборудования любых габаритов.

Емкостное оборудование может быть дополнительно оснащено:

• внутренними трубными подогревателями;
• насосными агрегатами различного типа;
• приспособлениями для технологического обслуживания;
• датчиками давления и уровня;
• системами поддержания определенного уровня и давления;
• приспособлениями «от всплытия»;
• теплоизоляционным слоем с обшивкой из оцинкованного листа.

Завод “Металл Сервис” поставляет свою продукцию железнодорожным или автомобильным транспортом в любую точку России. При отгрузке крупногабаритных и негабаритных изделий проводятся соответствующие согласования.

В отдельных случаях оборудование поставляется в виде крупных блоков с последующей сборкой на месте эксплуатации. У нас есть бригада внешнего монтажа, в которой работают опытные инженеры, монтажники и сварщики.

Разновидности ливневой канализационной системы

Ливневая канализация, как уже было сказано выше, выполняет функцию сбора талой и дождевой воды, а также отвода её за пределы конкретной территории

Существует несколько видов ливневых канализационных систем, на которые нужно обратить внимание:

1. Точечная. Эта система выполняет функцию сбора воды на крыше и представляет собой конструкцию из дождеприёмников, которые монтируются под каждым водостоком крыши. Кроме этого, в эту систему входят трубы, которые прокладываются в почве под определённым уклоном, для эффективного отвода сточных вод. Такие трубы подводятся к основному коллектору (колодцу, который отводит воду за пределы участка).
2. Линейная. Конструкция, которая собирает влагу с автомобильных дорог, а также бетонных и других дорожек. Выполняется в виде специальных каналов под определённым уклоном. Такая система, как и точечная, транспортирует воду до основного коллектора.
3. Комбинированная. Такая система включает в себя и точечную и линейную ливневую канализацию. В комбинированную систему также входят различные вспомогательные элементы (например, поддоны).

Прокладка любой из вышеперечисленных систем — довольно сложный процесс, который лучше всего поручить специалистам, имеющим опыт в этой области. В предварительном проекте должны быть учтены такие позиции, как: особенности участка (рельеф), объём собираемой воды, а также место, куда эта вода будет отводиться.

Какими могут быть эти системы, как называются и работают?

Системы дренажа вокруг строения малой этажности делят на два типа:

1. Поверхностный.
2. Глубинный (подземный).

Поверхностный (верхний) вид

Поверхностный тип может быть представлен в виде:

Линейного водоотвода. Точечного водоотвода.

Что такое линейный водоотвод?

С точки зрения проектирования, он более сложный по сравнению с точечным. Устанавливается для вывода лишней воды за территорию застраиваемого участка, тем самым предотвращая размытие верхнего слоя грунта.

Линейный дренаж выполнен в виде открытых каналов небольшой глубины, расположенных под таким наклоном, чтобы обеспечивался отвод воды. Линейный водоотвод необходимо предусмотреть на таких участках, где происходит большое скопление жидкости.

На этапе проектирования линейной системы дренажа важно продумать абсолютно все, даже то, что кажется незначительным. Осмотреть точки скопления жидкости, определить угол наклона каналов, чтобы водотоку ничего не препятствовало, и затем влага не скапливалась в новых точках

Рекомендации по проектированию каналов:

• уклон для песчаных грунтов – 0,003;
• уклон для глинистых – 0,002.

Точечный водоотвод

Целесообразно размещать на участках малой площади. Каналы устанавливаются в местах скопления воды. Обычно это под водостоками в нижних точках участка. Точечный тип дренирования считается наиболее легким. Для того чтобы его смонтировать не нужно прибегать к помощи проектировщиков.

При точечном водоотводе наклон канала должен быть от 0,005 до 0,01. Точечная система проектируется двумя методами: закрытым и открытым. Открытый представляет собой прокладку системы каналов в небольшие канавы, поверх которых укладывается щебеночный слой.

Стенки канавы имеют угол примерно 30°. Благодаря такому уклону вода стекает в канал без препятствий. Ширина каналов открытого –1,5 м, а глубина – 0,7 м. Недостаток открытого метода заключается в том, что хозяева участка не смогут использовать эту часть земли с пользой.

Для закрытого метода используются дренажные лотки, которые размещают в траншеях. Сверху траншеи укладываются решетки. Благодаря такой конструкции вода беспрепятственно стекает в траншеи, также конструкция защищает дренажную систему от попадания мусора и вероятность ее засорения мала.

Глубинный закрытый вид

Также делится на два типа:

• местный;
• общий.

Общий дренаж предполагает отвод воды со всей территории, а местный предназначен лишь для отвода жидкости от отдельных сооружений (дома, подвалы, дороги и пр.) Местные системы дренажа можно разделить на следующие виды:

1. пристенные;
2. кольцевые;
3. пластовые.

Пристенный горизонтальный

Далее рассказано, что такое пристенная система режима дренажа, из чего состоит и как используется. Она предназначена для отвода влаги из подвальных помещений, расположенных на глинистых и суглинистых грунтах. Также такую систему используют как профилактику. Так как система состоит из дренажных труб, обладающих фильтрующими качествами, размещать трубы, в которые попадает вода и течет по ним, необходимо не ниже фундамента. Кроме того, от ширины фундамента зависит на каком расстоянии от стен устанавливать дренаж.

Кольцевой

Используется для отвода лишней влаги от подвала и фундамента. Когда система общего глубинного дренажа не справляется со своей задачей в песчаных грунтах, то применяют кольцевую систему. Также кольцевую систему можно использовать, когда в грунте присутствуют напорные подземные воды. С помощью такой системы происходит защита здания от влаги. Обычно ее располагают вдоль всех стен дома.

Пластовый

Организовывается вместе с возведением постройки, предназначена для отвода грунтовых вод. Обычно связывается с трубчатой дреной. Пластовую систему устанавливают в основании дома поверх грунта, где содержатся подземные воды. Благодаря наличию подземной дрены происходит отвод и сбор подземных вод.

Сделать выбор в пользу пластового дренирования нужно в тех случаях, когда:

1. Трубчатый дренаж не справляется с защитой от подземных вод.
2. Грунт участка неоднородный, состоящий из различных пород.
3. На участке расположены обводненные закрытые зоны.

Установка происходит следующим образом: под здание засыпается песок, затем в нем обустраиваются каналы из гравия или щебня, их высота не менее 0,2 м. Располагают каналы в зависимости от участка и его гидрогеологических характеристик.

Виды и устройство дренажных систем

На сегодняшний день существует несколько разновидностей дренажных систем, которые отличаются по своему конструктивному исполнению и способу монтажа. Рассмотрим эти разновидности:

• горизонтальные дренажи;
• вертикальные дренажи;
• комбинированные (системы, включающие в себя и горизонтальные и вертикальные участки).

Горизонтальные дренажные конструкции, в свою очередь, подразделяются на:

• открытые;
• закрытые;
• пристенные.

Для понимания устройства дренажной системы нужно изучить, из каких элементов она состоит. Рассмотрим устройство дренажа:

• дрены (это специальные перфорированные трубы, которые оснащаются отверстиями, пропускающими влагу);
• пескоуловители (фильтрационные элементы);
• трубопроводы, осуществляющие отвод собранной воды за пределы участка;
• колодцы.

Трубы для дренажных систем могут быть изготовлены из разных материалов. Подбор материала осуществляется в зависимости от особенностей участка и других индивидуальных характеристик в конкретной ситуации.

Для дренажных систем и ливневок сегодня часто применяют трубы из различных полимеров

Рассмотрим основные материалы, из которых изготавливают дрены:

• полимерные;
• асбестоцементные;
• керамические;
• неперфорированные дрены, которые производятся из современных пористых материалов (например, керамзитостекло). Особенностью таких труб является способ поступления в них воды. Вода попадает в них не через стандартную перфорацию, а просачивается через пористую стенку.

Кроме этого, колодцы подразделяются на три основных типа:

• смотровые;
• накопительные;
• перепадные.

Дренажная конструкция закрытого типа

Закрытый канализационный дренаж представляет собой канавы с расположенными на дне элементами для дренирования. Закрытый тип предусматривает, что такие канавы должны засыпаться землёй.

Существует несколько разновидностей закрытых дренажных конструкций. Рассмотрим их:

• простые закрытые системы;
• системы, в которых присутствуют специальные водосборники (лотки);
• системы, оснащённые дренирующими матами.

1. Простые дренажи закрытого типа. Для прокладки такой коммуникации необходимо вырыть соответствующие траншеи по периметру конкретного участка. Затем проводится засыпка канавы водонепроницаемыми материалами. Засыпка выполняется в несколько слоёв и в основном для этих целей применяется песок и щебень. В конце траншеи засыпаются землёй и утрамбовываются.

Для устройства дрен необходимо подготовить траншеи, в которые укладывается слой геотекстиля и засыпается щебень

Такая дренажная канализация имеет некоторые эксплуатационные недостатки. Например, при организации такой системы исключается возможность наблюдения за состоянием дрен. Исходя из этого, со временем эффективность дренирования будет постепенно уменьшаться. Для того чтобы повысить эффективность дренирования и продлить эксплуатационный срок такой конструкции, рекомендуется использовать дрены.

2. Закрытые сооружения, в состав которых входят специальные лотки. Для организации закрытой системы с лотками необходимо учесть один важный момент — в обязательном порядке для монтажа такой системы должна применяться схема, учитывающая свободный проход или проезд. Для монтажа лотковой системы используются лотки двух видов. Рассмотрим их:

• перфорированные (такие лотки собирают воду с прилегающей к ним земли);
• неперфорированные (для конденсации воды на поверхности).

Помимо этого, все лотки сверху оснащаются решётками. Решётки влияют не только на общую эстетичность, но и выполняет защитную функцию, предотвращая попадание различного мусора (например, веток) в систему. Материалы, из которых изготавливаются такие решётки, могут быть самыми разными, но обычно используют чугунные изделия.

Проектирование дренажной системы

Перед обустройством горизонтального дренажа необходимо составить проект, по которому в дальнейшем будут вестись работы. Как правило, такой документ создается специалистами. Тем не менее хозяевам участка также следует знать особенности проектирования, особенно в случае желания самостоятельно произвести монтаж.

Что учитывается при создании проекта

Для того чтобы дренажная система правильно и бесперебойно функционировала, проект должен основываться на следующих документах:

• План участка с расположением всех строений.
• Топографическая съемка местности (если работы будут вестись в условиях сложного рельефа).
• Дендроплан территории для привязки дренажа к существующим и будущим насаждениям.
• Гидрология участка (информация о гидрологических факторах и водном балансе).
• План подземных коммуникаций для учета пересечений электрокабеля и трубопровода с дренами.

Состав типового проекта

Готовый проект состоит из таких частей:

1. План водотока (общая схема).
2. Разбивочный чертеж (для сложной конструкции).
3. Поперечный разрез дрены.
4. Пояснительная записка.
5. Таблица уклонов с необходимыми расчетами.
6. Перечень материалов.
7. Технологическая карта на устройство горизонтального дренажа.

Пример общей схемы дренажа участка

Разновидности дренажных колодцев по выполняемым функциям

При обустройстве дренажной системы могут применяться несколько видов резервуаров, которые отличаются друг от друга по выполняемой функции и имеют конструктивные особенности.

1. Смотровые колодцы
   имеют жесткое дно, они необходимы для проведения ревизии и чистки системы дренажа. Их устанавливают каждые 20-30 метров на прямом трубопроводе и на поворотах трубы. Поэтому они зачастую выполняют и роль поворотных, чему способствует наличие нескольких входных патрубков, расположенных под разным углом. В такую емкость заходит не менее 2 трубопроводов. Незадействованные отверстия герметично закрываются специальными заглушками.
2. Накопительные емкости
   предназначены для сбора воды и устанавливаются в конце системы дренажа. Это полностью герметичные резервуары, в которые иногда отпускают дренажные насосы для опустошения емкости. Накопленную в резервуаре воду можно использовать для технических нужд. Водосборные емкости рекомендуют снабжать илоприемниками, поэтому трубы в емкость входят на высоте не менее 15 см от дна. Входной патрубок снабжают клапаном, препятствующим обратному току воды в систему.
3. Накопительные резервуары
   соединяются в некоторых случаях с поглотительным колодцем, у которого отсутствует дно. Это вариант почвенной фильтрации. В донной части резервуара обустраивается фильтр.
4. В регионах, где хотя бы сезонно происходит чрезмерное насыщение почвы грунтовой или атмосферной водой, в некоторых местах происходит переполнение труб и рост в дренаже давления. Для борьбы с таким явлением в особо сложных местах устанавливают колодцы-расширители
   , которые гасят давление жидкости в системе. Принцип действия заключается в том, что вода и узкого трубопровода под естественным напором попадает в большой резервуар. За счет этого, а также наличия специальных гасящих энергию конструкций внутри емкости скорость потока и давление в сети падает.
5. В местах, где трубопроводы проходят на разной глубине, устанавливают перепадные колодцы
   . Такие емкости необходимы там, где есть большая разница высоты рельефа. Патрубки в них располагаются на разных уровнях. В некоторых случаях такие емкости применяют в качестве коллектора, который соединяется с трубопроводом, эвакуирующим собранную с участка воду в водоем, овраг и т.п.
6. Ливневые колодцы
   применяются в ливневых системах, которые отличаются от дренажа в первую очередь глубиной прохождения желобов. В ливневке также применяют водосборный колодец.

Готовые дренажные колодцы отличаются не только по выполняемой ими функциями, но и особенностями конструкции.

Классификация подземных дренажных емкостей по типу конструкции

По этому признаку готовые резервуары из ПВХ подразделяют на 2 категории.

Сборные колодцы состоят из нескольких элементов, которые соединяются друг с другом перед монтажом:

• основного лотка с патрубками;
• шахты, которая может представлять собой гофрированную или гладкую трубу;
• двух уплотнительных колец для соединения тела (шахты) колодца с горловиной или лотком;
• горловины;
• пластиковой крышки;
• удлинителя, длина которого может меняться в зависимости от глубины монтажа.

Такие резервуары более универсальны, так как можно корректировать длину шахты в зависимости от заглубления, но более дорогостоящие

При этом важно учитывать, что при увеличении длины уменьшается устойчивость тела емкости к сжатию

Монолитные емкости более прочные и дешевые, но имеют стандартную высоту, поэтому предназначены для монтажа на определенной глубине. Правда, немного заглубить их позволяет дополнительно монтаж горловины. Перепадные и расширяющие емкости выпускаются только в таком виде.

Монолитные и сборные изделия производятся как в России, так и за границей.

Виды емкостей для хранения нефтепродуктов

Стальные дренажные резервуары могут быть двух типов — ЕПП (с подогревателем) и ЕП (без подогрева). Основное отличие между ними заключается в наличии либо отсутствии возможности подогрева содержимого при помощи нагревательного элемента. Это в большой степени определяет область применения оборудования и его эксплуатационные свойства.

В зависимости от вида обогревателя, которым оснащены горизонтальные емкости с подогревом, они делятся на следующие подвиды:

• с нагревательным элементом в виде змеевика;
• в комплекте с нагревающим кабелем.

Мы производим подземное оборудование любого типа.

Вертикальный дренаж

Представляет собой систему колодцев, расположенных в нужном количестве на земельном участке.

Обычно они размещаются вблизи построек, эффективно отводя собранную воду. Для отвода используются специальные насосы и помпы.

В некоторых случаях обустраивают траншеи, позволяющие воде перемещаться самостоятельно без применения специального оборудования.

Так выглядит система вертикального дренажа

Стоит отметить, что вертикальный дренаж очень эффективен.

Но, он со временем начинает заиливаться, теряя свою производительность.

Тогда требуется выполнять обслуживание системы, дабы вернуть ей работоспособность.

Так выглядит дренажный колодец (вертикальный дренаж)

В связи с достаточно высокой сложностью работ по обустройству, перед их началом должна быть составлена схема вертикального дренажа.

Работу лучше доверять специалистам.

Она показывает размещение колодцев или скважин на участке, а также дает следующую информацию:

Схема вертикального дренажа

• глубина залегания водоносного слоя;
• глубина нахождения и толщина осушаемого водопроницаемого слоя;
• уровень грунтовых вод.

Глубина скважины обычно достигает 20-50 метров. При этом, в ней устанавливается специальный фильтр и насос при наличии такой необходимости.

Скважина, глубиною 30 м

Подобные конструкции используются в частных домовладениях редко, потому как требуют профессионального подхода и больших денежных вложений.

Но, они прекрасно показывают себя в ходе осушения болот, имея производительность, равную 150-180 м3/ч.

Гидроизоляция корпуса

1. Жидкие.
2. Рулонные.
3. Листовые.
4. Проникающая гидроизоляция из сухих смесей.
5. Бентонитовые глины.
6. Вяжущие вещества.

В зависимости от выбранного материала пожарный резервуар подземный окрашивают, штукатурят, оклеивают, заливают или монтируют на нее гидрозащиту. Очень часто, чтобы повысить качество гидроизоляции, применяют не один материал, а несколько, создавая комбинированную защиту, например, окрашивание и использование битумно-полимерной мастики.

Нуждаются в защите и бетонные конструкции: вода может легко проникать в малейшие трещины и разрушать любые сооружения. Поэтому в железобетонных резервуарах обустраивается гидрозащита как для внешней стороны, так и для внутренней.

Эксплуатация подземных хранилищ

Внимание: при выборе емкости необходимо обратить внимание на размер люка – его диаметр должен совпадать с диаметром заборного рукава пожарной техники. Материал изготовления зависит от объема емкости:

1. Резервуары объемом 50-100 куб. м изготавливают из смеси эпоксидных смол или полиэтилена.
2. Емкости объемом 250 куб. м могут быть металлическими или бетонными – они способны выдержать нагрузки от большого объема водных масс.

Использовать подобные емкости можно не только для хранения воды: подходят подземные резервуары для топлива и других веществ, которые необходимо сохранять в жидком состоянии.

1.2.2 Конструктивные особенности емкостей дренажных с насосным агрегатом

Конструкция емкостей дренажных с насосным агрегатом приведена на рисунке 3 и должна удовлетворять требованиям подраздела 1.2.1.

В зависимости от исполнения емкости подземные горизонтальные дренажные должны изготавливаться с насосным агрегатом с глубиной погружения до 3 м — конструктивное исполнение 1, с насосным агрегатом с глубиной погружения до 3,7 м — конструктивное исполнение 2 и без насосного агрегата.

Количество насосных агрегатов определяется при проектировании емкости.

Для обеспечения установки насосного агрегата на емкости должен быть установлен люк с номинальным диаметром, обеспечивающим установку насосного агрегата. Величина вылета люка назначается при проектировании емкости. Величина вылета люка должна определяться типом насосного агрегата, величиной погружения насосного агрегата, возможностью размещения насоса в емкости с установленными внутренними устройствами (внутренними подогревателями), величиной заглубления емкости и должна обеспечить выступание люка над поверхностью земли на величину 500 мм.

1 – обечайка; 2 – днище; 3 – люк-лаз; 4 – люк насосного агрегата; 5 – насосный агрегат; 6 – подогреватель;  7 – кольцо жесткости; 8 – лестница; 9 – патрубок; 10 – штуцер уровнемера.

Рисунок 3 – Конструкция емкости подземной горизонтальной дренажной с насосным агрегатом и подогревателем
