Канализационный фекальный насос с измельчителем для туалета

Как выбрать фекальный насос?

Неправильно подобранный насос будет неэффективным и может доставить владельцу дому массу неудобств

Чтобы купить именно ту модель, которая наилучшим образом будет соответствовать условиям эксплуатации, следует обратить внимание на несколько аспектов:

• Производительность. Определить необходимую производительность можно, зная объем сточных вод и желаемую скорость их перекачивания.
• Диаметр канализационной трубы, по которой будут транспортироваться сточные воды.
• Примерные размеры твердых включений. Это особенно актуально, если в канализацию сливаются бытовые отходы с кухни.
• Расстояние, на которое будут перемещаться стоки.
• Наличие/отсутствие дополнительного оборудования. Необходимо рассчитать количество сточных вод, которое может поступать от каждого сантехнического прибора, который будет подключен к насосу.
• Температура стоков. От этого показателя зависит выбор типа модели. Если насос будет подключен только к унитазу, то можно обойтись устройством для перекачивания холодных стоков. В случае подключения других приборов лучше отдать предпочтение более дорогой, но и более надежной модели для горячих сточных вод.

Как можно обустроить санузел с фекальным насосом, рассказано на видео:

Нюансы расчета мощности

Универсальная формула расчета мощности фекального насоса: H+L/10=Х, где:

Х – высота, на которую перемещаются стоки (этот показатель необходимо определить);

Н – глубина, на которую установлен насос;

L – длина трубопровода в метрах (от места сброса стоков до септика или коллектора).

Все модели насосов сопровождаются технической документацией, в которой указаны их параметры

При выборе следует обращать внимание, что цифры в паспортах – предельно допустимые показатели

Это значит, если в документах отмечено, что оборудование перемещает жидкость на 5 м в высоту и 60 в длину, то для большего расстояния нужно выбрать более мощную модель.

Распространено ошибочное мнение, что можно считать суммарные показатели – складывать расстояния по длине и высоте. Однако это неправильное представление о работе насосного оборудования.

Необходимо подбирать именно такую модель, которая «впишется» в заранее сделанные расчеты как по высоте, так и по длине трубопровода, иначе не исключены нарушения в работе приборов.

Какой марке отдать предпочтение?

При выборе модели стоит обращать внимание не только на технические характеристики, но и на производителя. Есть несколько популярных брендов, о которых покупатели хорошо отзываются:

• Sanipack. Идеальный вариант для помещений маленькой площади. Насос очень компактный, его можно установить в стене. Перемещает стоки на 4 м в высоту, на 40 м в длину. Максимальная температура рабочей жидкости – 40-50 градусов, оптимальная – 35. Стоимость – 19500 рублей.
• Grundfos SEG. Как и все оборудование торговой марки Grundfos, это качественные насосы. Данная модель перекачивает стоки на расстояние 15 м. Она универсальна, безотказна, очень удобна в эксплуатации. Единственное, что может смущать покупателей, это стоимость – от 50000 рублей.
• Jemix STP 100. Модель с высокой производительностью. Подойдет для систем, где длина трубопровода составляет 70 м, а высота подъема не превышает 7 м. Насос с измельчителем предназначен для горячих сточных вод, температура которых может достигать 90 градусов. Стоимость – около 7000 рублей.
• Джилекс. Это санитарные насосы для унитаза. По конструкции – погружные. Главное преимущество устройств торговой марки Джилекс – низкая цена. Самая дешевая модель обойдется около 4000 рублей. Недостаток – одно подключение. Насос можно использовать только для унитаза.
• SFA Sanito. Модель подключается к унитазу и раковине. Насос оснащен измельчителем. Корпус изготовлен из прочного пластика, долговечен. Стоимость – 17200 рублей.
• Sanicompact Elite. Комбинированная модель, встроенная в напольный унитаз. Прибор рассчитан на температуру рабочей жидкости 40-50 градусов, однако лучше если она не будет превышать 35. Сточные воды поднимает на 3 м в высоту и перекачивает на 30 м в длину. Система управления очень удобна, устройство можно программировать. Стоимость модели около 30500 рублей.

Подробнее о Sanicompact Elite рассказано в видеоролике ниже, описаны особенности монтажа:

Монтаж насоса своими руками

Для работы понадобятся дрель, разводной ключ, пассатижи и строительный уровень. Сечения выпуска отверстия и трубы слива должны быть одинаковыми. Монтаж осуществляется в 3 этапа:

• Подсоединение канализационной трубы.
• Подключение трубы к самотечной системе.
• Присоединение прибора к выпускному патрубку измельчителя.

Трубы нужно смонтировать так, чтобы избежать острых и прямых углов поворотов, иначе дополнительная нагрузка может преждевременно вывести оборудование из строя. К самотечной системе их подключают через специальный тройник.

Измельчитель подсоединяют через гофру

При этом тоже важно избегать сильных изгибов и поворотов. Входное отверстие емкости измельчителя должно быть размещено ниже выпускного патрубка унитаза

Подключение к электросети осуществляется в последнюю очередь.

Некоторые владельцы домов, стараясь избежать углов при подключении насоса, готовы использовать трубы большего диаметра, чем изначально планировали. В этом нет необходимости, т.к. правильно подобранная модель вполне справится с нагрузкой даже при небольшом диаметре труб

Видео-инструкция по установке

Ознакомиться с особенностями монтажа унитаза с насосом-измельчителем можно на примере установки модели компактной модели:

Больше всего трудностей возникает при определении технических параметров подходящей модели насоса для унитаза.

Если не получается выбрать самостоятельно, обратитесь за помощью к продавцам-консультантам магазинов сантехники, а еще лучше – к специалистам.

Грамотный сантехник поможет подобрать и сам установит насос. Правильная модель и качественный монтаж – это гарантия долгой бесперебойной службы унитаза и всей канализационной системы в целом.

Виды фекального насосного оборудования ↑

Все такие насосы можно разделить на четыре вида:

• поверхностные или наружные;
• погружные;
• для горячих стоков;
• для холодных стоков.

Наружный насос с измельчителем

Такая группа насосного оборудования устанавливается на любой поверхности, как следует из названия. Такими площадками или местами расположения для монтажа насосов может быть место за унитазом, под раковиной или возле любой сантехники внутри помещения.

Это могут быть всевозможные насосные станции или просто насосы с режущим инструментом, встроенным внутрь конструкции, которые отлично справляются с измельчением волокнистых, маслянистых и других включений в канализационные бытовые стоки.

Также поверхностные насосы часто могут использоваться и снаружи помещений, чтобы откачивать воду в прудах или любых других небольших водоемах, скопившиеся или заполнившие колодцы ливневой канализации насосы с тротуаров, талые и дождевые воды.

Пластмассу или бумагу, но также и дробить небольшие камешки, кусочки стекол, самые жесткие водоросли и ветки деревьев.

Фото: полупогружной

Благодаря наличию режущих лопастей такого плана фекальные насосы прекрасно преобразовывают различные крупные нерастворимые частицы в мелкую массу, замечательно реагируют и откачивают иловые, песчаные или нефтяные вещества, входящие в состав канализационных жидкостей, а также весьма устойчивы к агрессивным средам, как бытовых стоков, так и химических.

К общим характеристикам насосов, работающих на поверхности со встроенными механизмами измельчения, можно отнести следующие:

• допустимые размеры частиц, включенных в канализационные стоки, которые будут проходить через измельчитель – 10-50 мм;
• самый оптимальный объем воды, который поверхностный насос может перекачивать за час – 3-500м.куб./ч;
• напор поверхностного технологического насоса, позволяющий поднимать воду из глубин – 1-30 м;
• количество электроэнергии, необходимой для эффективной работы поверхностного насоса – 0,28-3 кВт;
• необходимое напряжение, при котором насос работает нормально – 220 В;
• для некоторых моделей производители усмотрели дополнительный шнур длиной – 10-25 м, что существенно увеличивает удобство установки в необходимых местах.

Общий вес таких установок, как правило, всегда не велик, а потому они успешно транспортируются с места на место.

Также компактность и устойчивость практически на любой поверхности, говорит о том, что такой насос может устанавливаться как в помещения, так и на улице.

Погружной насос с измельчителем

Насосы погружного типа отлично работают в среде не только чистой воды, но и различной степени загрязненной.

Они, как видно из названия, погружаются на определенную небольшую, по сравнению со скважинными насосами, глубину – до 10 м, чтобы откачивать воду температурной до +40˚С.

Чаще всего такие насосы используют для технических нужд, обслуживании водоемов, очищение подвалов, а также канализационных отстойников, резервуаров или септиков от переработанных фекальных масс.

Также выключатель при поплавковом устройстве обеспечивает уровень выключения и включения насоса такой, какой необходим и какой вы можете выставить самостоятельно.

Благодаря нескольким режимам установки поплавкового выключателя, насос сможет сам выключаться тогда, когда прекращается сброс стоков в канализационную систему, а также, наоборот, включаться, когда стоки достигают определенного объема и уровня.

Поэтому с использованием погружных насосов пользоваться канализацией весьма удобно и комфортно.

Но помимо поплавкового выключателя, выполнение функции наиболее надежной защиты от «сухого хода» принадлежит двойной обмотке или уплотнению вала либо со стороны двигателя, либо – торцевого соединения в насосе.

Пространство между уплотнениями заполнено маслом. Это и является важным элементом в защите. Именно масло позволяет насосу работать какое-то время без воды, что, и названо «сухим ходом».

Важно! Такие насосы обязательно должны быть установлены всегда вертикально для того, чтобы режущему механизму, который встроен со стороны патрубка для всасывания, был обеспечен достаточно нормальный угол наклона по отношению к горизонтальной поверхности для беспрепятственной и эффективной работы. Фото: погружной

Фото: погружной

Насосное оборудование погружного типа всегда производится из чугуна, покрытого антикоррозийным слоем или нержавеющей стали. Конструкция входных или выходных патрубков такова, что всегда есть возможность подключить к ним любое резьбовое либо фланцевое соединение.

Практически все производители насосных установок данного типа используют самую качественную изоляцию, которая относится к наиболее прочной и надежной – класса Е.

На что обращать внимание при покупке

Выбирать насосное оборудование стоит с учётом основных рабочих характеристик: мощности, производительности, глубины погружения и высоты подъёма воды

Рекомендуется обратить внимание на особенности конструкции и монтажа. Это поможет купить фекальный насос, который справится с поставленной задачей

Вид

Покупателям предлагается техника разной конструкции. Выпускаются следующие виды оборудования:

• Сточно-массные – имеют горизонтальную конструкцию, консольный вал. Предназначены для работы с жидкостью, содержащей не более 1% механических примесей;
• Свободно-вихревые – модель с открытым кольцом. Преимущество – возможность демонтажа без разбора трубопровода;
• Сточно-динамические – имеют закрытое центробежное колесо, используются в коммунальных службах;
• Грязево-фекальные – модели с открытым центробежным колесом. Отличаются хорошей пропускной способностью;
• Моноблочные – имеют герметично закрытый двигатель.

В бытовой сфере чаще применяют моноблочные агрегаты,

Установка

По типу монтажа выделяют следующие типы оборудования:

• Погружные – опускаются на дно ёмкости, фиксируются и поднимаются только для профилактики или планового ремонта. Большинство моделей не нуждаются в регулярном обслуживании. Наличие систем безопасности защищает от сухого хода и перегрева. Удобны в эксплуатации;
• Полупогружные – монтируются рядом со сточной ямой, в которую опускается труба. Создают вакуум, который засасывает стоки и направляет в сторону выброса. Работают с жидкостями, в которых диаметр твёрдых частиц не превышает 15 мм;
• Поверхностные – устанавливаются на специальных площадках рядом с выгребной ямой. Жидкость засасывается через шланг. Максимальный диаметр твёрдых частиц 5 мм.

Более эффективными являются погружные модели, рассчитанные на работу в агрессивных условиях. Единственный недостаток этого оборудования – максимальная температура рабочей среды не должна превышать 40 градусов.

Глубина погружения

Погружные модели имеют предельную глубину, на которую разрешается опускать насос. Это связано с особенностями конструкции, мощностью установленного двигателя. Если опустить технику глубже, то оборудование не сможет поднять стоки на поверхность. По этой причине, прежде чем купить агрегат, необходимо уточнить глубину выгребной ямы туалета, септика, погреба.

Функции

Большинство моделей отличаются простой конструкцией. Пользователь может купить канализационный насос с измельчителем – вращающимся ножом, который позволяет избавиться от крупных фракций органических веществ. Это снижает вероятность засорения канализации. Из расширенного функционала производители предлагают системы защита двигателя от перегрева и сухого хода, которые увеличивают срок службы прибора, позволяют интенсивно использовать технику.

Процесс использования: соблюдаем простые правила

Как и любой другой прибор, фекальные насосы требуют аккуратного обращения. Следование требованиям инструкции позволит избежать вероятных поломок. А регулярное профилактическое обслуживание позволит предотвратить вероятный капитальный ремонт или даже замену насоса.

Для сохранения всех качеств и возможностей выбранного насоса следует регулярно выполнять следующие действия:

• очищение после каждого раза применения насоса;
• перед процедурой откачки сточных вод следует провести их разжижение. С той целью используются специальные средства, в которых содержатся активные бактерии. Они «превращают» твердую фракцию сточных вод в жидкую и тем самым облегчают работу насоса;
• вне зависимости от вида и типы выбранной модели, необходимо осуществлять сборку, установку и использование агрегата в соответствии с требованиями прилагающейся инструкции.

Корпус фекальных насосов обычно выполнен из прочного материала. Он должен сопротивляться агрессивной среде, в которой ему предстоит работать. Это, в первую очередь, касается погружных моделей. Их устанавливают сразу в сточные воды. Своевременное отслеживание состояния корпуса, его целостности и отсутствия следов ржавчины позволит надолго сохранить работоспособность всей системы.

Регулярное обслуживание

При регулярном проведении профилактического обслуживания устройство будет работать максимально долго и качественно. Насос фекальный погружной с измельчителем потребует проверки состояния и корпуса, и лопастей режущего механизма. Это позволит вовремя обнаружить ухудшение его работы и своевременно провести небольшой ремонт.

Для обслуживания и ремонта рекомендуется обращаться только в специализированные компании. Именно там мастера обладают достаточным практическим опытом, чтобы подрегулировать работу устройства. А также избежать необходимости крупного и дорогостоящего ремонта.

Техническое обслуживание фекальных насосов следует выполнять каждый год. Производится замена масла и проверка состояния прокладки.

Эксплуатируем фекальный насос правильно

Фекальные насосы для канализации в частном доме необходимо грамотно использовать.

Ниже приведены наиболее важные моменты при эксплуатации такого вида оборудования:

• включение погружных насосов можно выполнять только после погружения агрегата в воду;
• поплавок отмечает уровень воды. И в случае значительного понижения уровня воды автоматически отключает агрегат;
• работать оборудование может и от однофазной, и от трехфазной сети.

При вынимании устройства из выгребной ямы нельзя тянуть за электрический провод. Переносить насос следует за специально предназначенные для этого ручки.

Что такое фекальный насос с функцией измельчителя?

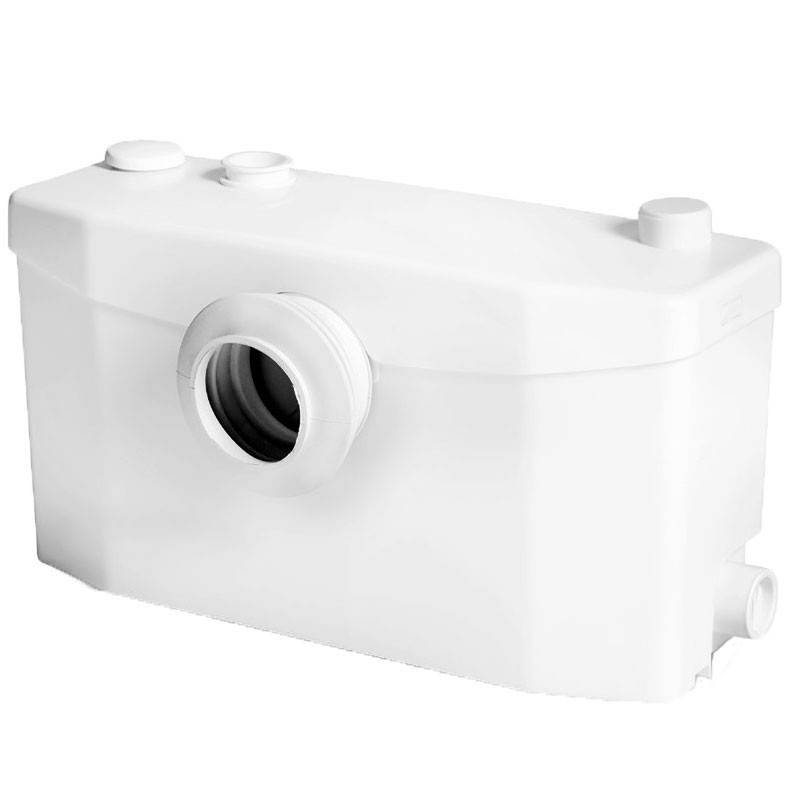

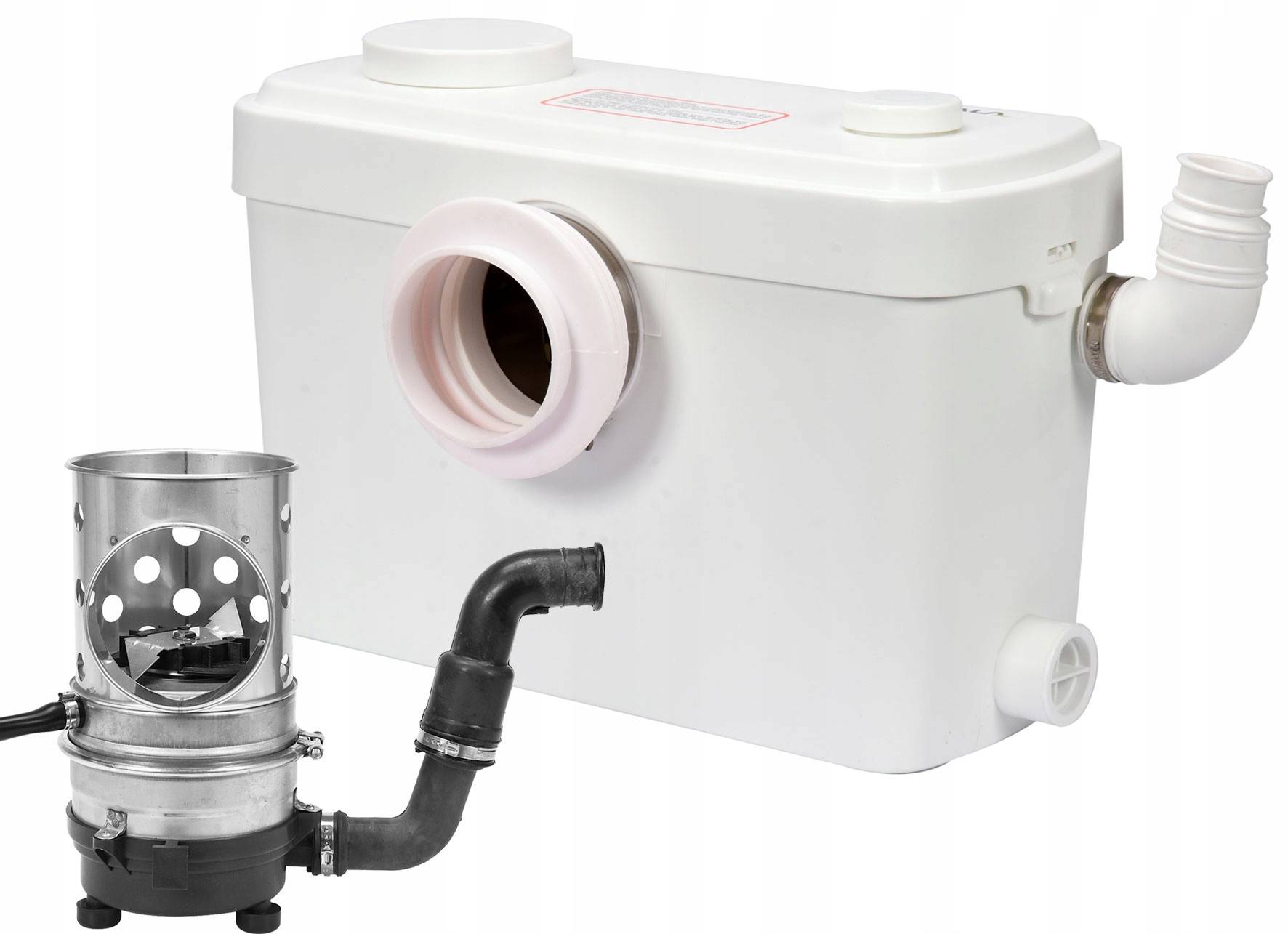

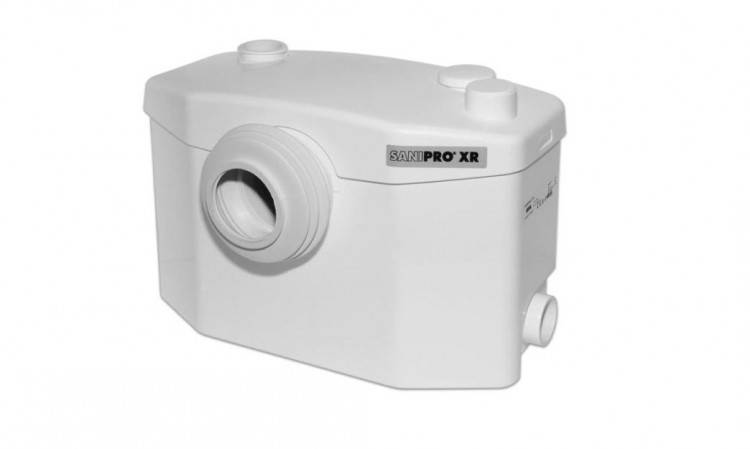

Насос-измельчитель для туалета – это пластиковая коробочка скромных размеров, ее монтируют за унитазом. Насос легко спрятать, и он не нарушает единство интерьера. Если хочется совсем скрыть факт его существования, можно спрятать его в гипсокартонную коробку или закрыть панелью из пластика. Фекальные насосы с измельчителями бывают разной мощности, среднестатистический санитарный насос для унитаза может перемещать отходы на несколько десятков метров по горизонтали и на 10 м в вертикальном направлении.

Приобретая бытовой фекальный насос с измельчителем, важно учесть, на каком расстоянии унитаз с насосом-измельчителем и стояк будут расположены по отношению друг к другу. Этот параметр важен, чтобы выбрать насос для туалета с измельчителем, который имеет достаточную мощность, позволяющую справиться с транспортировкой отходов

• LiveJournal
• Blogger

Насос не видно после монтажа и поэтому он не испортит общей картины помещения Если планируется установка в новом месте целой ванной комнаты с ванной, раковиной, душем, то можно установить один прибор на все приборы

Важно разделить потоки горячих чистых стоков и холодных фекальных. Соответственно, устанавливать придется два насоса: один из них перерабатывает горячие стоки, второй, с измельчителем, – холодные фекальные отходы

• Напольными (наиболее часто встречаются)
• Подвесными (применяются, чтобы сэкономить свободное место в санузле, совместно с подвесными унитазами)
• Малогабаритными
• Комбинированными. Подходят для присоединения нескольких устройств: умывальника и ванной или душа. Если также требуется отвести грязную воду от стиральной машины, лучше взять несколько приборов.

Параметры насоса-измельчителя для таулета

Чтобы правильно определиться с выбором насоса-измельчителя, следует учесть следующие параметры:

• Длина пути, который преодолевают отходы. Считается от места соединения трубы с унитазом до соединения с входным отверстием канализации. С помощью этого параметра рассчитывается мощность насоса. Его необходимо замерять от точки установки унитаза до входа в самотечную трубу основной канализации. Эта информация поможет четко определить необходимую мощность. При проведении вычислений не стоит забывать, что если стокам придется преодолевать вертикальные участки, это потребует дополнительной мощности.
• Сколько сантехнических устройств предстоит обслуживать оборудованию. К насосу можно подключить не только унитаз, но и слив ванной, раковины или душевой кабины. Если помимо унитаза, планируется отведение жидкости из других источников, стоит приобрести комбинированную установку.
• Какая температура у откачиваемой жидкости. Если канализационный насос-измельчитель приобретается для унитаза, то покупают тот, что рассчитан на холодные стоки. Если же планируется пропускать через оборудование горячую жидкость, то предусмотрительнее взять насос, рассчитанный на температуру в 40 градусов и выше.

• LiveJournal
• Blogger

Приобретайте насос для холодных стоков, так как он и предназначен для унитаза

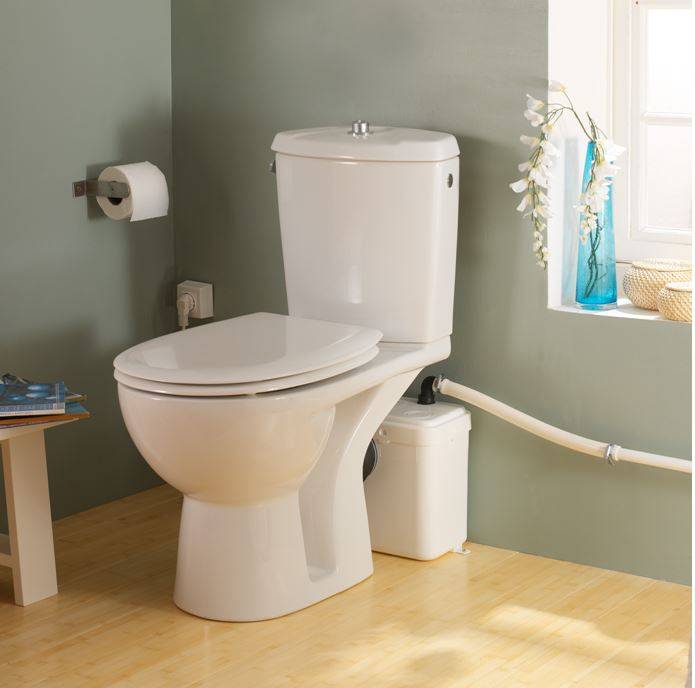

Помимо самодостаточных конструкций в продаже можно встретить унитаз со встроенным насосом-измельчителем. Приобретая такой унитаз, можно дополнительно сэкономить место в малогабаритном санузле. Отличительная особенность таких конструкций – отсутствие сливного бачка. Смыв отходов в трубу канализации происходит при помощи воды из водопровода. При нажатии кнопки вода получает доступ в унитаз и смывает все в измельчитель без использования бачка. Приобретение подобной модели унитаза актуально, если в помещении санузла планируется минималистичный дизайн.

Критерии выбора

Для того, чтобы правильно выбрать фекальный насос для выгребной ямы, необходимо учесть следующий ряд критериев:

Номинальное рабочее напряжение и мощность мотора.

Установки, применяемые в быту, как правило, оснащаются однофазным приводом. Питание осуществляется от сети со стандартными характеристиками – 220 В и 50 Гц. При этом мощность подбирается, исходя из условий эксплуатации. От силы двигателя будет зависеть такие параметры, как:

1. Производительность.
2. Мощность напора.
3. Возможность перекачки более вязкой и загрязненной жидкости.
4. Скорость откачки.

Оттого насколько правильно подобрана мощность насоса, зависит скорость опорожнения септика Источник agrotex.com.ua Для сезонной очистки стоковой ямы, например, на даче подойдет прибор мощностью порядка 0,5-0,7 кВт. Для эксплуатации в автономной системе канализации частного дома с круглогодичным проживанием лучше использовать более мощные экземпляры – 1-1,6 кВт.

Производительность.

Характеристика определяет, сколько времени потребуется для перекачки заданного объема. Как правило, производители указывают значение этого параметра в «литр/минута». Например, обычные дачные насосы имеют показатель около 140-160 л/мин, а более мощные, на 1,5-2 кВт – способны откачать порядка 0,5-0,7 м³ за одну минуту.

Сила напора.

В техпаспорте параметр обозначается в метрах и характеризует максимальную высоту подъема стоковых масс. Большая часть бытовых моделей позволяет откачивать на 10-15 метров по вертикали. Однако при выборе агрегата для конкретных условий применения в учет должен браться также горизонтальный участок трубы – ввиду высокой вязкости среды и создания достаточного гидравлического сопротивления.

Силы напора насоса должно быть достаточно для подъема и транспортировки стоковых масс на необходимую дистанцию Источник vyvoz.org m

При расчете в стандартном случае каждый 1 метр подъема приравнивается к 4 метрам горизонтального пути. Например, если погружной фекальный насос для канализации будет установлен на дно септика, и высота подъема составит 5 метров, а до места утилизации стоки будут проходить еще 40 метров по горизонтальному участку, то минимальная сила напора должна составлять = 5 + 40/4 = 5 + 10 = 15 метров.

Вид материала корпуса.

Насосы могут изготавливаться из следующих типов материала:

1. Чугун. Дешевый и достаточно стойкий к агрессивной среде, но при этом достаточно громоздкий и хрупкий. Для подъема и опускания требуется применение надежного троса или цепи.
2. Нержавейка. Отличается прочностью, долговечностью и хорошей защитой. Однако имеют максимальную стоимость.
3. Пластик. Недорогой, устойчивый к агрессивным факторам. При хорошем качестве может иметь большую механическую прочность.

Выбор материала корпуса зависит от условий эксплуатации и назначения прибора. Так, чугун и сталь – прежде всего для погружных моделей, пластик – для поверхностных.

Погружной насос с чугунным корпусом Источник ebara.online

Особенности управления.

Модели могут управляться как вручную, так и автоматически. Первые дешевле, однако вторые позволяют вести процесс откачки выгребной ямы без участия человека. Благодаря поплавковому датчику канализационный резервуар никогда не переполнится. При этом устройство само выключится, когда уровень достигнет минимально допустимого значения – чтобы насос не работал вхолостую.

Фирма производитель.

Какой линейки приобрести насос, чтобы откачать выгребную яму, зависит прежде всего от самого потребителя – его предпочтений, уровня знаний, финансовых возможностей. Зачастую большая часть пользователей покупает модели известных производителей. Это дает возможность сервисного обслуживания и исполнения гарантийных обязательств (ремонта, замены и т. д.).

Режущий механизм насоса

Независимо от конструкции режущий механизм имеет одно предназначение – измельчение примесей органического происхождения для получения однородного стока. Некоторые дорогие надежные модели могут справиться с мелкими камушками и песком, но их попадание в агрегат должно быть исключением, а не закономерностью. Различают следующие конструктивные типы режущих механизмов:

Крыльчатка с режущей кромкой – самый простой и недорогой вариант. Таким механизмом раньше были оснащены практически все модели, но производительность подобных насосов не слишком высокая.

• Двухлопастный нож – расположенные перпендикулярно лезвия обеспечивают достаточно эффективное измельчение компонентов. Также встречаются модели с тремя лезвиями, они отличаются большей производительностью и надежностью.
• Комбинированный режущий механизм в насосах предполагает наличие трех лезвий, которые плотно прижаты к перфорированной мембране из износоустойчивого материала. Кроме того, что включения рассекаются ножом, они дополнительно протираются, проходя через диафрагму. В итоге однородную смесь можно транспортировать по трубам небольшого диаметра.

На что обратить внимание при выборе фекального насоса с режущим механизмом

Рынок насосного оборудования сегодня переполнен, что заметно усложняет выбор необходимой модели, особенно если не знать основные характеристики, на которые стоит обратить внимание:

• Частота и длительность эксплуатации;
• Глубину погружения насоса;
• Расстояние от забора до места слива;
• Подбирают желаемую производительность;
• Диаметр канализационной трубы должен совпадать с диаметром патрубков насоса, если агрегат не может быть оснащен переходниками;

• Чистоту откачиваемых вод и диаметр возможных включений;
• Мощность двигателя – один из наиболее важных показателей от него напрямую зависит производительность и срок службы, но наряду с этим, чем больше мощность, тем выше затраты на электроэнергию.
