Фильтрующий колодец своими руками

Принцип работы и назначение фильтрационного колодца

• Произведения полной очистки для домов с небольшим потреблением воды, поэтому не потребуется устанавливать септик. Дополнительное преимущество в том, что производится полная очистка воды, и она может использоваться для полива огорода и цветов.
• Доочистки сточных вод, которые выходят из септика после прохождения предварительных этапов очищения стоков. Удаление оставшихся загрязнений происходит за счет фильтра, установленного на дне фильтрующей конструкции.
• Обеспечения локального скопления стоков. При такой организации фильтрации они не смогут растекаться по всему участку и загрязнять его.

Выбор такого вида очистительного сооружения предполагает, что через несколько лет его интенсивного использования всю задействованную канализационную систему нужно будет переносить в другое место. Это вынужденная мера необходима, так как грунт становится непригодным для очистки грязных стоков.

Материалы для устройства донного фильтра

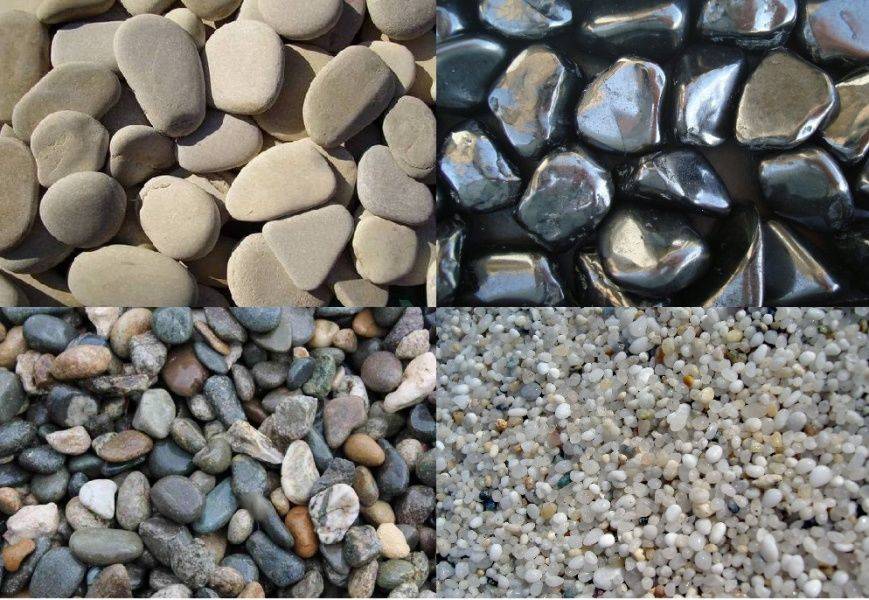

При самостоятельном изготовлении данного узла хорошо подойдут перечисленные компоненты:

• Речной песок в зернах не больше 1 мм. Его извлекают с берегов окрестных рек. Перед применением его нужно тщательно промыть, для обустройства фильтрующего элемента понадобятся лишь его крупные частицы.
• Галька с берегов рек имеет вид камней различных размеров с закругленными гранями. Перед использованием ее следует тщательно промыть.
• Гравий представляет собой пористую горную породу, может иметь разные размеры от 1 мм до 5 см. Следует использоваться только чистые камни для колодца, предварительно их промывая. Повторное использование таких элементов не рекомендуется.
• Щебень – это вид различных минералов, добываемых механическим путем. Он бывает различных размеров. Для колодцев подойдет жадеит, который можно купить в магазинах с товаром для обустройства бассейнов.
• Шунгит представляет собой окаменевшую нефть. Может обезвредить органические разложения и нефтепродукты, очистить воду от железа. Используется при условии, что рядом находятся предприятия либо автомобильные дороги.

Как видим, перед использованием данные материалы необходимо тщательно подбирать. Повторное применение песка и пористых соединений запрещено.

Очистка воды септиком

Очистка воды происходит в два этапа. Первоначально отработанная вода попадает в септик. В нём твердые частицы будет выпадать в осадок и перерабатываться аэробными микробами. Затем вода оказывается в фильтрующим колодце, где уже в очищенном виде обрабатывается фильтрами и уходит в грунт. Загрязнение почвы и окружающей среды при такой очистке не происходит.

При установке очистной системы данного типа необходимо произвести в доме внутреннюю разводку. Для этого к общей трубе диаметром 300 мм осуществляется отвод труб от всех источников вывода воды:

• санузла,
• кухонной раковины,
• посудомоечной машины.

В месте выхода общей трубы из дома осуществляется установка гидрозатвора или же обычного колена, чтобы воспрепятствовать попаданию в дом неприятных запахов.

Установка септика

Следующий этап — установка септика. Место для его расположения должно находиться не ближе десяти метров от всех построек, включая хозяйственные. В том случае, когда расход воды будет до 1 м3/сутки, то установки однокамерного септика габаритами 1х1.5 м и 1.5 м. в глубину будет достаточно.

Если планируется использование большего объёма воды, то необходим двухкамерный септик с первой камерой в 75% от всей обрабатываемой жидкости. Выбрать подходящий по объёму и качеству септик сегодня не составит труда, так как на рынке имеется большое количество производителей с различными предложениями.

Статья по теме: Какой фильтр лучше аквафор или барьер

Например, под септик Топас или любой другой, необходимо вырыть котлован превышающий размер самого септика на 20-30 см. Над поверхностью котлована требуется оставить горловину.

До вкапывания в котлован септик заливается водой, иначе смесь земли и песка может вдавить деформировать его стенки. После установки сосуда, делается отвод трубы с уклоном не менее 2 см, соединённый с фильтрующим колодцем.

Фильтрующий колодец

При сооружении фильтрующего колодца требуется кирпич, бутовый камень или бетонные кольца. Колодец должен находиться не ближе 10 м от каких-либо зданий, сооружений, объектов в случае нахождения подземных вод не менее 1 м от дна колодца.

• При планах расхода воды, не более 0.5 м3/сутки для песчаных грунтов, требуется колодец с параметрами 1х1 м, для супесчаных 1.5х1.5 м.
• При объёме до 1м3/сутки то для песчаных 1.5х1.5 м, для супесчаных – 2х2 м, соответственно.

Готовый котлован оборудуется бетонными кольцами. На его дно укладывается фильтр, материалом для которого могут стать осколки кирпича, щебень, шлак, гравий самого различного размера, например, от 10 до 70 мм. Насыпь формируется толщиной 400-500 мм. Таким же способом, этим же материалом и такой же высоты засыпается верхняя часть колодца.

В стенках находящихся непосредственно рядом с фильтром проделываются отверстия. Обычно над той частью колодца, что располагается над фильтром, делают вытяжку с трубой вентиляции и флюгаркой.

Над землёй она должна подниматься не менее, чем 50-70 см в высоту. Перекрытием для колодца может служить бетонная плита с технологическим люком. Но возможно изготовление перекрытий из дерева, только срок их службы значительно меньше.

Монтаж бетонного колодца

В основе установки бетонных колец лежит устройство дренажного колодца. То есть, предварительно решается вопрос, какой колодец будет сооружаться: фильтрационный или накопительный. Все дело в том, что заводы железобетонных изделий сегодня предлагают готовые днища для колодцев двух видов: глухие и перфорированные. Первые используются для сооружения накопительных резервуаров, вторые для фильтрационных.

Монтаж бетонных колец

• Выкапывается котлован на 10 см диаметром больше, чем приобретенные железобетонные кольца.
• Дно котлована выравнивается и засыпается песком толщиною 10 см. Песчаный слой утрамбовывается и выравнивается по горизонту.
• Устанавливается готовое днище.
• Сверху укладываются бетонные кольца.
• Обязательно между всеми элементами сборной конструкции делается герметизации с помощью пеньки или смоченной в герметике или битумной мастике веревки.
• Стыки изнутри обязательно замазываются грунтовкой Бетоноконтакт.

Днище колодца можно сделать и своими руками. По сути, это толстая (7-10 см) стяжка из бетонного раствора. Чтобы усилить ее, можно уложить армирующий каркас из металлической сетки или решетки, изготовленной из арматуры. Армокаркас должен располагаться внутри стяжки, поэтому его перед заливкой бетона укладывают на небольшие подставки. К примеру, это могут быть кусочки кирпича, любого металлического профиля, даже отрезки досок.

Поверхность стяжки выравнивают горизонтально по уровню. В таком виде днище оставляют на две-три недели. После чего можно переходить к монтажу бетонных колец. Перед установкой надо место посадки обработать герметизирующим составом.

Окончательный результат

Зачем и от чего фильтровать воду на даче

Вода, которая накапливается в колодце, не всегда пригодна для употребления в пищу и бытового использования. Даже если дача или загородный дом расположены вдали от города, грунтовые источники, питающие колодец, могут быть загрязнены промышленными или органическими отходами, сельскохозяйственными удобрениями.

Полностью чистых пластов грунтовых вод сегодня не бывает: грунт и горные породы очищают подземную влагу лишь от механических примесей и некоторых химических элементов, но не способны избавить ее от бактерий, микроорганизмов, азотосодержащих веществ. Как показывают лабораторные анализы жидкости из колодца или скважины, такая вода может содержать:

• болезнетворные микроорганизмы различного происхождения;
• примеси, повышающие жесткость воды;
• соединения азота и сероводород;
• токсичные вещества;
• соли тяжелых металлов.

Как изготовить фильтр-отстойник для воды своими руками на базе активированного угля

В любой аптечной сети вы найдете данный вид наполнителя. Стоит недорого, обладает малым весом. Одинаково качественно удерживает минеральные ингредиенты и ядовитые вещества. После прохождения через состав влага становится прозрачной без посторонних запахов. Для очищения 1 литра необходима всего одна таблетка угля. Однако для эффективной работы устройства лучше использовать несколько штук.

Приборы походного типа небольших размеров

Уголь продается в любом строительном магазине. Для этого выбирайте гранулированный материал, так как порошкообразная структура способна проникать в очищенную жидкость, а крупная – не даст хорошего абсорбирующего эффекта. Но на природе покупной материал не всегда будет у вас в рюкзаке. Придется изготовить его самостоятельно. Для этого возьмите любую лиственную породу дерева (желательно березу). Наколите древесину небольшими кусочками, положите их в любую металлическую тару и поместите ее на открытый огонь. Дерево обретет красный цвет, вытаскивайте уголь.Как крайняя мера – для фильтрации подойдет и зола.

Изготавливаем угольный очиститель

Основанием может стать бутылка из-под напитка любого размера или контейнер для еды. Кроме этого, вам понадобится:

1. тканевая хлопковая основа;
2. речной песок;
3. мелкие камушки;
4. инструменты: ножик, шило, изолента и если есть, то силиконовый влагостойкий клей.

Дальнейшие действия:

1. Отрежьте дно бутылки. Сюда будет поступать жидкость.
2. На выходном клапане просверлите большую дырку или сделайте несколько маленьких отверстий при помощи острого предмета.
3. Закрутив перфорированную крышку подвесьте всю конструкцию на сук дерева и приступайте к заполнению абсорбирующих пластов. На дно положите ткань, сложенную в несколько слоев.
4. Сверху насыпьте по очереди мелкозернистый уголь, песок и гравий.
5. Верхушку устройства накройте любым материалом, чтобы посторонние предметы не просочились внутрь конструкции.

Назначение, принцип действия и состав

Его устанавливают, если разместить многокамерный вариант септика негде. Очистка стоков, направленных из дома по канализационной трубе в камеру, – задача этого сооружения.

Изделие состоит:

• из заглубленной в грунт конструкции, изготовленной из кирпича или металла, бетона, полимера;
• в стене коллектора выполнены отверстия ниже линии промерзания, в которые заходят сточные магистрали из эксплуатируемых зданий;
• в основании сооружения, не имеющего дна, уложен дренажный, фильтрующий слой из песка, мелкого и крупного щебня;
• над отверстием в верхней части конструкции, до уровня земли установлена смотровая горловина с люком, через которую убирают накопившийся ил, препятствующий дренажу воды.

Сливающиеся из дома стоки по трубам поступают в отстойник и через дренажный фильтр, вода просачивается в грунт, оставляя нечистоты на дне сооружения.

Сущность сооружений

По своей сути, септик — колодец, с помощью которого осуществляется сбор или очистка сточных вод хозяйственно-бытовой природы при отсутствии централизованной канализационной системы в частных домах и на загородных участках. Принцип его эксплуатации базируется на гравитационном отстаивании и доочистке биологическими методами с применением средств на биоферментной основе.

Кроме того, широко используется почвенная фильтрация, причем как естественного, так и принудительного типа. На территории Российской Федерации при проектировании и сооружении септиков должен соблюдаться Свод правил 32.13330.2012 «Актуализированная редакция СНиП 2.04.03-85 Канализация. Наружные сети и сооружения».

При проектировании собственной канализационной системы очень важно правильно определить место, где можно выкопать колодец. К размещению септика предъявляется ряд вполне закономерных требований, позволяющих исключить загрязнение питьевой воды, близких грунтовых вод, заражение жилой зоны, т.е

направленных на обеспечение санитарной безопасности

направленных на обеспечение санитарной безопасности.

Прежде всего, устанавливаются жесткие нормы, определяющие минимальное расстояние от септика до жизненно важных объектов. Следует соблюдать такие требования:

• расстояние от септика до колодца с питьевой водой — 50 м;
• до жилого дома — 5 м;
• до водоема открытого типа — 30 м;
• до сада (плодовых деревьев) — 4 м;
• до дороги — 4 м.

Важнейшая характеристика септиков — объем. Он обычно устанавливается из расчета 200 л сточных вод на одного проживающего человека в сутки. Естественно, что общий объем рассчитывается путем перемножения этой нормы на количество жильцов, причем при постоянном проживании людей в доме рекомендуется увеличить планируемый объем колодцев на 20%. Большая часть полезного объема должна приходиться на первую секцию устройства (до 75%). Колодец для септика не следует размещать в низине, т.к. появляется риск пополнения емкости за счет притока осадочных или талых вод.

Донный фильтр для колодца с деревянным щитом – пошаговая инструкция

В качестве примера приведем обустройство донного фильтра для колодца с прямой засыпкой и деревянным щитом.

Деревянный щит для фильтра

Установка донного фильтра

Изготовление дощатого щита для донного фильтра

Шаг 1. Измерьте внутренний диаметр колодца. Деревянный щит, помещаемый на дно, должен быть немного меньше, чтобы при монтаже не возникало проблем с перемещением и укладкой изделия.

Шаг 2. Выберите сорт древесины для щита. Дуб отличается высокими показателями долговечности, но при этом в первое время он будет окрашивать воду в коричневый цвет. Лиственница чуть менее стойка к воздействию воды по сравнению с дубом, но дешевле. Однако чаще всего для щита под донный фильтр для колодца используют осину, так как она плохо подвержена гниению под водой. Древесина должна иметь как можно меньше сучков и дефектов поверхности – от этого зависит ее долговечность.

Шаг 3. Сбейте обычный квадратный щит из досок. При этом не обязательно соединять их друг с другом впритык – наличие зазоров допустимо и даже необходимо. Используйте только оцинкованные крепежи высокого качества.

Шаг 4. Начертите на поверхности щита окружность, диаметр которой несколько меньше такового у колодца.

Шаг 5. При помощи электрического лобзика обрежьте дощатый щит по окружности.

Обрезка дощатого щита

Щит обрезается по окружности

Обрезка почти закончена

Шаг 6. Если даже с учетом плывуна дебит в колодце не слишком большой – просверлите в щите множество мелких отверстий диаметром 10 мм.

Готовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между досками

Укладка щита и засыпка материала донного фильтра

Теперь, когда дощатый щит из осины, дуба или лиственницы готов, приступите к непосредственным работам с колодцем. Спускаясь туда, не забывайте о технике безопасности – наденьте каску, проверьте состояние троса, подготовьте осветительный прибор.

Шаг 1. Если колодец до момента установки донного фильтра достаточно долго эксплуатировался – произведите очистку от мусора и ила.

Шаг 2. Установите на дно дощатый щит и выровняйте его.

Щит готов к установке

Установка дощатого щита

Шаг 3. Далее ваш помощник должен спустить ведро со щебенкой, жадеитом или крупной галькой. Уложите камни равномерно по поверхности щита. Создайте слой из засыпки крупной фракции толщиной не менее 10-15 см.

Камни равномерно распределены по поверхности щита

Шаг 4. Следом поместите поверх первого слоя гравий или шунгит. Требования все те же – обеспечить равномерный слой толщиной около 15 см.

Второй слой донного фильтра

Шаг 5. Засыпьте последний слой донного фильтра – промытый несколько раз речной песок.

Шаг 6. Обеспечьте забор воды на глубине, не доходящей до донного фильтра с дощатым щитом. Для этого укоротите цепь или веревку, на которой в колодец спускается ведро. Если забор воды осуществляется насосом – поднимите его выше.

Колодцем можно пользоваться через 24 часа после установки донного фильтра

Через некоторое время — обычно около 24 часов — колодцем можно снова пользоваться. При этом следите за качеством воды, поступающей оттуда – если через год-два она приобрела сладковатый привкус и неприятный запах, это значит, что дощатый щит начал подгнивать и необходимо его заменить. При этом не забывайте регулярно промывать и менять песок, гравий и шунгит, используемые при засыпке донного фильтра для колодца.

Видео — Установка донного фильтра

Донный фильтр для колодца

Схема колодца с простейшей гравийной подушкой, которая в некоторых случаях способна выполнить задачи донного фильтра

Поднимающийся плывун не только портит воду взвесями и примесями, но еще и способен вывести из строя насос или привести к смещению бетонного кольца колодца

Фильтр для колодца

Песок заливается водой

Речной песок

Крупная галька

Галька средней фракции

Речной гравий

Щебень

Шунгит

Жадеит

Обрезка дощатого щита

Щит обрезается по окружности

Обрезка почти закончена

Готовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между досками

Щит готов к установке

Установка дощатого щита

Крупная галька опускается в колодец

Второй слой донного фильтра

Установка донного фильтра

Деревянный щит для фильтра

Схема-сечение колодца с фильтром из дерева и камней

Чистая вода в колодце

Щит из осины для донного фильтра

В данном случае дно колодца формируется глиняными породами

Добыча речного песка

Колодцем можно пользоваться через 24 часа после установки донного фильтра

Защита наружной канализации от промерзания

Для защиты от промерзания наружной канализации и грунта, в который дренажируются стоки, в качестве утеплителя выгоднее всего использовать снег. Известно, что под естественным снеговым покровом грунт промерзает на значительно меньшую глубину, чем на бесснежных участках.

Поля фильтрации, септики, фильтрующие колодцы старайтесь размещать в местах, где снеговой покров зимой не будет нарушен. Для ускорения накопления снега и защиты снегового покрова от выдувания с наветренной стороны устанавливают декоративные заборы, сажают низкорослый густой кустарник или хвойные растения.

Эти меры позволяют во многих случаях обойтись без дополнительного утепления устройств канализации.

Глубину промерзания грунта в месте строительства на открытых участках, не защищенных снегом, можно определить по карте.

В случае необходимости наружные трубы канализации утепляют, накладывая на них специальную скорлупу из пенопласта, экструдированного пенополистирола — XPS. Грунт вокруг септиков, фильтрующих колодцев, и на полях фильтрации утепляют плитами из аналогичных материалов.

Толщину слоя утеплителя и его размеры можно ориентировочно определить расчетом, аналогично тому, как это делают при утеплении фундамента дома.

Об устройстве еще одного способа канализации — накопительном септике с вывозом стоков ассенизационной машиной, читайте на следующей странице.

Предназначение дренажных колодцев

Низкие урожаи, высыхание деревьев и разрушение фундамента дома на приусадебном участке — это вовсе не признак наведения порчи. Чаще всего причина кроется в переизбытке влаги в земле. Корни деревьев, простояв по весне неделю-другую в стоячей воде, начинают преть, и дерево погибает. Точно по той же причине летние дожди не питают почву влагой, а перенасыщают её, в результате чего лук, картофель и другие традиционные культуры растут медленно и часто болеют. Существуют три причины, по которым земельный участок страдает от перенасыщения влагой. Первой причиной является высокое пролегание грунтовых вод. В этом случае дренажная система существенно снизит уровень их пролегания, и вода по весне будет уходить в землю гораздо раньше, чем прежде. Второй причиной переизбытка влаги в почве может стать состав почвы, в частности, суглинок, который задерживает жидкость. В этом случае дренажная система уберёт с участка лишнюю воду, предотвращая прение корневой системы растений.

В третьем случае сами хозяева нарушают баланс влаги на участке, излишне перегружая его различными постройками, дорожками, площадками для отдыха и пр. В результате естественные стоки не справляются, и незастроенные участки получают гораздо больше воды, чем им необходимо. Хозяев земельных участков должен насторожить такой симптом, как приподнимание над землёй корней деревьев, которые преют в земле, и им необходим воздух. Если после зимы часть деревьев и кустарников гибнет, это тоже сигнал того, что в почве излишек влаги и пора заняться устройством дренажа на участке.

Дренажный колодец или коллектор служит для того, чтобыосвободить дрены от наносов. Несмотря на то, что вода попадает в дрены, пройдя несколько фильтров, всё равно в неё попадают илистые и грязевые частицы, которые не лучшим образом отражаются на работе дренажной системы. Чтобы избежать связанных с этим неприятностей, создаются специальные коллекторы, куда стекает вода со всех дренов. Попадая в дренажный колодец, взвешенные частицы оседают на дне колодца. Минимальная глубина отстойной зоны должна быть на 40 см ниже уровня присоединения к колодцу дренов.
