Гидроаккумулятор - принцип работы

Схема подключения гидроаккумулятора

Существует несколько способов соединения расширительного бака с магистралью автономной системы водоснабжения. Различия применяемых схем подключения определяются выполняемыми функциями.

Схема обвязки повысительной насосной станции

Рекомендуется для обустройства собственного водопровода на участках с повышенным потреблением хозяйственно-бытовой жидкости. Один из насосных агрегатов повысительной станции находится в процессе постоянной эксплуатации, не прекращая работу при критическом падении напора.

В подобных схемах накопительный резервуар снижает перепады давления, сопровождающие запуск дополнительных помповых механизмов, параллельно компенсируя небольшой водоразбор. Такой способ подключения позволяет гидроаккумулятору выполнять роль резервного источника, необходимого для поддержания функциональности системы при частых перебоях с электричеством на участках повышенного потребления воды.

Схема повысительной насосной станции.

Схема для погружного насоса

При включении глубинного насоса наблюдается резкое увеличение давления. Соединение агрегата с мембранным баком позволяет компенсировать нагрузки.

Падение напора в водопроводе до минимума вызывает срабатывание реле автоматического управления, запускающего помповый двигатель. При достижении максимальных показателей блок отключается, вызывая прекращение работы механизма.

Даже незначительное снижение уровня воды моментально компенсируется погружным насосом, мгновенно пополняющим необходимый резерв. Поэтому минимальное водопотребление приводит к холостой работе оборудования. Такой режим сокращает срок эксплуатации агрегата, вызывая преждевременный износ функциональных деталей. Гидроаккумулятор решает проблему, обеспечивая требуемый запас жидкости.

Объем накопительного резервуара определяется мощностью и частотой запусков глубинной помпы, расходом воды за час. На емкость мембранного бака влияет высота установки гидротехнического прибора.

Подключение гидроаккумулятора к водонагревателю

Вместимость мембранного бака определяется предельным увеличением емкости воды в нагревательном устройстве, ростом температуры нагреваемой среды и максимально допустимыми показателями повышения давления в водопроводной магистрали.

Схема подключения гидроаккумулятора к водонагревателю.

Подключение гидроаккумулятора к насосной станции

Монтаж накопительного резервуара перед повысительным помповым агрегатом по направлению движения водного потока способствует предотвращению критических перепадов давления в системе, сопровождающих процесс запуска насосного оборудования.

Объем воды, потребляемой сетью индивидуального водоснабжения, является определяющим фактором при выборе гидроаккумулятора подходящей емкости. На вместимость бака влияет разница между показателями верхнего и нижнего предела давления, измеряемыми на участке магистрали перед повысительной помпой.

Типы гидроаккумуляторов

В настоящее время в промышленности используются различные по конструкции гидроаккумуляторы. Основная классификация определяется принципом формирования запаса энергии и управления отдачей его в систему. В зависимости от этого критерия всё гидроаккумулирующее оборудование разделяется на три типа.

Баллонные.
Поршневые.
Мембранные.

В прежние годы часто применялись пружинные и грузовые гидроаккумуляторы, но из-за сложности эксплуатации и недостаточной эффективности от использования этих устройств постепенно отказались, и на сегодняшний день они встречаются крайне редко.

Баллонные гидроаккумуляторы являются самыми компактными и благодаря этому находят применение в условиях ограниченного пространства. Недостаток – сравнительно небольшой объём запасаемой жидкости. Это не позволяет использовать баллонные аккумуляторы в крупнообъёмных гидравлических системах, либо вынуждает увеличивать число аккумуляторов, что усложняет оборудование в целом.

Поршневые устройства в противоположность баллонным рассчитаны на создание запаса значительных объёмов масла – до 1000 литров на один гидроаккумулятор. Другое достоинство заключается в возможности контроля положения поршня, по которому контролируют запасённое количество жидкости. В качестве недостатка можно указать инерционность, которая выражается в медленной отдаче масла.

Мембранные гидроаккумуляторы применяются как раз там, где из-за инерционности не могут использоваться поршневые. В этих устройствах данный недостаток отсутствует – они высвобождают масло практически мгновенно. Это делает их предпочтительными для применения в быстродействующей гидравлике.

Назначение гидроаккумулятора и принцип работы

Гидроаккумулятор – это резервуар, в котором содержится вода под давлением, предназначенный для компенсации изменений в системе. Для чего нужен гидроаккумулятор в системе водоснабжения? Его наличие может решить многие часто встречающиеся при эксплуатации индивидуальных систем водоснабжения проблемы и обеспечить:

поддержание необходимого для нормальной работы точек потребления давления в то время, когда насос не включен,
предотвращение частых включений перекачивающего агрегата, которые могут привести к быстрому износу,
защиту от гидроударов, опасных для труб, соединительных элементов и прокладок,
наличие запаса воды в случае отключения электричества или выхода из строя насоса.

Правильный выбор гидроаккумулятора для систем водоснабжения позволяет установить надежное промежуточное звено между насосом и потребителем. Такое оборудование компенсирует незначительные изменения – небольшой расход и снижение давления, предоставляя мощному оборудованию восполнять объем только при его значительном уменьшении.

Принцип работы гидроаккумулятора

Устройство гидроаккумулятора

Принцип работы гидроаккумулятора для систем водоснабжения основан на сдавливании воды сжатым воздухом. В гидроаккумуляторе две среды разделяются пластичным материалом (в зависимости от конструкции – стенками резинового резервуара или мембраной).

При незначительном изменении расхода воды и связном с ним снижении давления, гидроаккумулятор восстанавливает параметры, подавая определенное количество жидкости в систему без участия перекачивающего агрегата. Насос включается значительно реже по сравнению с системами без гидроаккумуляторов и работает в нормальном режиме.

Упрощенно отвечая на вопрос: «Гидроаккумулятор – что это такое?», можно сказать, что гидроаккумулятор и трубопровод взаимодействуют как сообщающиеся сосуды, в каждом из которых жидкость находится под давлением. В трубопроводе это давление обеспечивает подъем воды до точек отбора и нормальный напор, а в гидроаккумуляторе устанавливается в соответствии с рабочими характеристиками системы. При снижении давления в коммуникациях параметры выравниваются.

При помощи реле для гидроаккумулятора задаются два значения давления воды – верхний и нижний пределы. При достижении минимального значения насос включается и заполняет резервуар водой до тех пор, пока давление не достигнет максимального предела.

Какое давление должно быть в гидроаккумуляторе

Правильно настроенное давление в узле гарантирует бесперебойную работу системы. Кроме того, стабильно поддерживаемое давление продлит срок службы мембраны гидроаккумулятора для воды

Важно снизить разницу между показателями в воздушной камере на момент включенного и выключенного насоса. При не работающем насосе показатель должен быть ниже на 10%

Верхний предел давления рассчитан на максимально возможный показатель в системах водопровода, что равнозначно 10 атм.

Важным моментом является контроль давления в воздушной камере бака без подключения к системе. По производственным нормативам оно составляет 1,5 атм. Однако, на момент покупки бака данное давление может быть существенно занижено по причине утечки, связанной с неисправностью золотника. Следовательно, после покупки необходимо проконтролировать давление, а в случае пониженного показателя исправить ситуацию.

Рекомендуется не устанавливать аккумулятор сразу после покупки, если давление в баке оказалось заниженным. Необходимо повысить показатель и оставить бак на сутки, после чего вновь проконтролировать показатель. Если давление вновь упало, необходимо заменить золотник. А в случае сохранения проблемы бак следует заменить, поскольку нарушена герметичность. Проверять давление в дальнейшем следует только по факту полного сброса давления воды в системе.

Необходимость использования

Гидроаккумулятор представляет собой металлический бак с установленной внутри прорезиненной мембраной. Такая ёмкость необходимая для поддержки оптимального стабильного давления в трубах, предупреждая постоянное включение насоса при открытии кранов и уменьшение давления в водопроводе. Благодаря наличию такого бака предупреждается повреждение труб, соединительных фитингов и используемого оборудования при возможных гидроударах.

Современные системы водоснабжения в обязательном порядке оснащаются мощным насосом, который отвечает за поддержание в трубопроводе оптимального давления. Без использования гидроаккумулятора помпа включалась бы каждый раз, как в доме открывается кран с водой. Это приводит к серьезной нагрузке на установленное оборудование и изнашивает его. В скором времени домовладельца ожидали бы существенные затраты на ремонт и замену поврежденной техники.

Основное назначение гидроаккумлятора:

предупреждение износа помпы;
защита соединений от гидроразрыва;
поддержание оптимального давления в трубах.

При одновременном открытии сразу нескольких кранов дома в водопроводе может отмечаться существенное падение давления, что также приводит к проблемам с водоснабжением и способствует быстрому выходу из строя используемого оборудования. Благодаря наличию гидроаккумулятора удаётся предупредить падение давления в системе, а находящаяся внутри бака мембрана сжимается, обеспечивая качественный напор воды в трубах и кранах.

Даже в правильно рассчитанной и грамотно смонтированной системе водоснабжения при включении мощного насоса существует риск разрыва труб по соединениям.

Давление в гидроаккумуляторе

Нормальная эксплуатация обеспечивается при 10%-ном превышении величины атмосферного давления при запуске помпы над соответствующим показателем в воздушном отделении накопителя.

Для измерения точных значений необходимо предварительно отключить гидробак от магистрального водопровода для прекращения напора воды. Существует возможность увеличить срок службы мембраны. Для этого требуется постоянно контролировать и периодически проводить регулировку давления.

Большие скачки показателей, сопровождающие процесс запуска и отключения насосного агрегата, вызывают сокращение периода эксплуатации прокладки из-за растяжения резинового материала. Поэтому для продолжительного использования мембраны рекомендуется не допускать перепадов давления, превышающих 1,0-1,5 атм.

Измерение давление в гидроаккумуляторе.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

Amax – максимальный расход литров воды в минуту;
К – коэффициент, который зависит от мощности двигателя насоса;
Pmax – давление при выключении насоса, бар;
Pmin – давление при включении насоса, бар;
Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Гидроаккумулятор как часть гидравлической системы

Неотъемлемой частью гидравлических систем, функционирование которых носит периодический характер, является гидроаккумулятор. Данное устройство предназначается для создания запаса энергии и отдачи её в нужный момент времени исполнительным механизмам. Конечно, аккумулятор несколько усложняет гидравлику, но даёт существенный выигрыш в КПД. Ведь при наличии аккумулирующего оборудования отпадает необходимость в постоянной работе гидромоторов, в результате чего увеличивается общая эффективность техники.

Кроме создания запаса гидравлической энергии, в перечень основных задач, решаемых с помощью гидроаккумулятора, входят следующие:

компенсация утечек рабочей жидкости;
демпфирование гидроударов;
гашение вибраций;
обеспечение стабильности давления рабочей жидкости.

Очень часто гидроаккумулятор используется в качестве аварийного источника гидравлической энергии на объектах с жёсткими требованиями по непрерывности технологических процессов.

Какая схема подключения гидроаккумулятора?

Основные этапы монтажа гидроаккумулятора в систему водоснабжения:

Обозначьте место расположения бака и зафиксируйте его на рабочей поверхности с помощью крепежей на резиновых прокладках. Заземлите оборудование.
Подготовьте пятивыводной штуцер. Подсоедините его к гидроаккумулятору посредством фитинга.
Подключите к штуцерным выходам манометр, шланг/трубку от насоса, реле давления и трубу водопроводной сети.

После установки гидроаккумулятора его нужно настроить:

Подключение гидроаккумулятора

Проверьте давление внутри бака – оно должно быть 1,5 атм. Для замеров используйте манометр – желательно, чтобы это был или электронный, или механический автомобильный прибор, так как они наиболее точные. Если давление ниже нормы, подкачайте воздух в соответствующий отсек бака.
Настройте реле давления – поднимите крышку прибора и посредством большой гайки Р выставьте максимальное давление, а посредством малой ∆P – минимальное. Для обеспечения нормальной работы бытовой электротехники и сантехники достаточно диапазона давлений 1,5-2,8/3 атм.
Запустите систему – после старта работы гидроаккумулятора проследите за двумя моментами: протечками в местах соединений и увеличением давления. Если протечек нет, а давление стабильно поднялось до максимальной отметки и насос выключился, значит, оборудование функционирует правильно.

Таким образом, если хотите, чтобы ваша система водоснабжения постоянно радовала эффективной работой, без гидроаккумулятора точно не обойтись. Перед вами основные тонкости выбора и подключения оборудования – советуем отложить самодеятельность и ориентироваться на вышепредложенные правила, чтобы избежать ошибок и удачно запустить водопроводную систему с новым прибором.

Как провести установку гидроаккумулятора для системы водоснабжения своими руками

В первую очередь надо разобраться со схемами подключения гидроаккумуляторов. Их несколько, но будем говорить о двух, потому что нас интересует автономная водопроводная сеть с водозабором с помощью насоса без повысительной станции.

Схемы подключения

Это когда гидроаккумулятор установлен после насоса. Обычно эту схему используют, если в сети установлен погружной насос. При этом сам накопительный бак может устанавливаться около скважины или внутри дома. Если принимается первый вариант, то прибор придется теплоизолировать или смонтировать в утепленный кессон.

Гидроаккумулятор в кессоне около скважины – установлен после погружного насоса

Гидробак установлен до насоса. Эта схема приемлема, если в водопроводной системе используется поверхностная насосная установка. Сегодня производители предлагают установки, в состав которых входят и насос, и гидроакумулятор, установленные на одной станине.

Насосная установка в комплекте: гидробак и насос на одной станине

Статья по теме:

Подключение гидроаккумулятора к системе водоснабжения

Говорить о какой-то сложной монтажной технологии подключения не стоит. Здесь все достаточно просто, потому что гидробак соединяется с водопроводными трубами или жестко через американку или при помощи гибких шлангов. Последние в некоторых моделях идут, как комплектующие элементы.

Соединение гидроаккумулятора с помощью гибких шлангов

На видео ниже показано, как правильно собирать подводку к расширительному баку:

Watch this video on YouTube

Проверка системы

Система вся собрана и подключена, остается проверить, как она работает. Для этого надо включить насос, заполнить гидроаккумулятор и открыть самый дальний потребитель, лучше смеситель в ванной. Если в нем напор воды нормальный, то это уже хорошо. Затем надо открыть все потребители и посмотреть, насколько напор стал меньше. Если и в этом случае вас все устраивает, то ничего предпринимать не надо.

Регулировка реле давления

Если напор стал намного меньше, то придется увеличить максимальное давление внутри бака, как это было описано выше. Но, как показывает практика, заводские 1,5 атм. достаточны, чтобы даже в многоэтажном доме напор воды был нормальным.

Монтаж и регулировка гидробака

Разберём, где ставить гидробак, чтобы избежать проблем с его обслуживанием и, при необходимости, ремонтом. Поскольку устройство при работе сетевого насоса подвержено вибрации, основание для него должно быть прочным и плотным. Сам водный аккумулятор следует закреплять прочно, чтобы вибрационные колебания от него не передавались зданию, трубам, и не создавали излишний шум. Для этих же целей, между устройством и поверхностью, к которой оно крепится, можно поместить шумопоглощающую прокладку из мягкой резины.

Место для гидробака лучше определить непосредственно после сетевого насоса – в подвальном или цокольном этаже. Главное условие, чтобы даже в зимние морозы в помещении была плюсовая температура. В противном случае вода в накопительной ёмкости перемёрзнет, что может привести к выходу прибора из строя, и к прекращению водоснабжения.
Перед подключением аккумулятора к сети, нужно замерить показатель внутреннего давления в воздушной камере. Стандартно оно должно равняться 1,5 барам, однако, с течением времени часть воздуха может выйти из ёмкости, и реальное давление будет ниже полагающегося. В таком случае потребуется подкачать воздух с помощью насоса через имеющийся в баке ниппель.
К трубопроводу гидробак подсоединяется через входные и выходные штуцеры. Для этого рекомендуется использовать гибкие шланги в металлической оплётке. Их можно, в случае необходимости, легко отсоединить. Они обладают хорошим запасом прочности и долговечны в эксплуатации. Если же подсоединять устройство напрямую к водопроводу, например, через жёсткие полипропиленовые переходники, могут возникнуть затруднения при его демонтаже.
Перед первым заполнением необходимо стравить воздух из водяной камеры. Затем аккуратно заполнить её, не открывая на полную мощность запорный кран между сетевым насосом и гидробаком. Это необходимо, чтобы уберечь резиновую мембрану от разрыва вследствие резкого увеличения давления. Последним шагом потребуется отрегулировать манометр, чтобы он запускал питающий насос по достижении определённого показателя.

Как отрегулировать датчик давления, подробно описано в техпаспорте. Для этого нужно снять корпус прибора. Под ним располагаются две регулировочные пружины. Одна, большего размера, предназначена для выставления минимального показателя давления в баке. При падении напора до этой отметки, реле запустит сетевой насос, и бак начнёт заполняться водой. Вторая пружина, меньшего размера, отмечает верхний порог, при достижении которого контакты электропитания разомкнутся, и насос автоматически выключится. Наименьший показатель лучше выставить в положении в 1 бар, а верхний – около 3-х бар.

После заполнения ёмкости и регулировки манометра, устройство полностью готово к использованию. Благодаря внутреннему давлению, оно будет поддерживать необходимый напор в системе домашнего водоснабжения. В целом, установка водяного аккумулятора не столь сложное дело, и произвести её можно самостоятельно, не привлекая специалистов-сантехников. Главное – следовать схеме монтажа и подключения, которые имеются в прилагаемой к прибору инструкции.

Методы подключения и настройка гидроаккумулятора

В какой части системы устанавливается и как подключить гидроаккумулятор к насосной станции

Образец с поверхностным насосом в приямке скважины

При стандартной схеме, где вода поступает, например, из колодца или не глубокой скважины мощности обычного насоса вполне хватит для подачи воды даже на второй или третий этаж. В таком случае система не вызывает затруднений и гидроприбор устанавливается в помещении.

Пример простой схемы водоснабжения от глубинного насоса

Что потребуется для сборки всей группы гидроаккумулятора

В группу гидробака, помимо реле давления, входит манометр.

Прибор для измерения давления в трубопроводе

Для удобства соединения всех составляющих используется пятивыводной штуцер.

Пятивыводной кран для гидробака

При сборке всей группы рекомендуется использовать краны «американки». Для беспрепятственного снятия и замены любого устройства при поломке. То есть, на отвод к аккумулятору, на трубу, ведущую к насосу и на разводку к потребителям. Если вы соберете группу без «американок», при незначительной поломке или замене мембраны, например, вам придется сливать воду со всей системы.

Кран Американка позволяющий отсечь систему от любой составляющей

Принцип работы

Вода подается в бак, наполняя объем и выравнивает давление с воздухом за мембраной, это фиксируется датчиком, и подача воды отключается. Если в доме начинают пользоваться водой, то давление сжатого воздуха, выдавливает воду в систему водоснабжения дома. Выбирая бак-аккумулятор, например тут http://promboilers.ru/baki-akkumulyatory следует внимательно изучить характеристики агрегата, учесть примерный ежедневный расход воды. По мере увеличения расхода воды, давление в мембране падает, и насос снова подкачивает воду в бак. Поэтому в баке-аккумуляторе всегда находится вода в полном рабочем объеме.

Важной характеристикой гидравлических баков является давление сжатого воздуха за мембраной, в пустом баке, у любого гидроаккумулятора эта величина постоянна. Параметры давления воздуха указаны на корпусе бака

Большая часть агрегатов рассчитана на рабочее, максимальное давление десять бар.

Еще один важный момент, в части гидроаккумулятора где находится вода необходимо периодически выпускать воздух, который попадает в бак с водой, через специальный клапан. Воздух со временем скапливается и может создавать воздушные пробки, что препятствует слаженной работе агрегата. Если приобретен небольшой бак, то от воздуха можно избавиться следующим образом:

Отключить бак-аккумулятор от электросети.
Открыть кран смесителя.
Слить всю воду с бака.
Закрыть кран смесителя.
Подключить агрегат к электропитанию.

Воздушная пробка выйдет вмести с водой, которую слили. Бак после подключения к электросети заполнится водой. Для бесперебойной работы бака-аккумулятора такую процедуру желательно проводить каждый месяц.

В процессе эксплуатации бака, со временем, возможна порча мембраны. К этой неисправности приводит частое растягивание резины. Заменит мембрану в баке несложно. Но лучше доверить ремонт специалистам, неумелое обращение с агрегатом может привести к порче бака.

Поделиться с друзьями:

Яндекс-РСЯ:

Как определить разрыв мембраны?

Другая часто встречающаяся неполадка – разрыв внутренней мембраны гидроаккумулятора. Мембрана сделана из очень прочной резины, и способна выдержать несколько лет службы, периодически наполняясь водой и сжимаясь, выдавливая воду в трубопроводную сеть. Однако, у любой детали имеется предел прочности и определённый срок службы. Со временем мембрана может терять свою упругость и прочность, в итоге разрываясь. Прямым свидетельством о разрыве мембраны служат такие признаки:

Давление в системе не равномерное. Кран как бы выплёвывает воду порциями.
Стрелка манометра гидроаккумулятора перемещается скачкообразно, от максимума к минимуму.

Чтобы убедиться в прорыве мембраны следует стравить воздух из золотника с тыльной части бака. Если вместе с воздухом, наполняющим за мембранное пространство, выходит вода, то резиновая перегородка точно прорвана, и требует замены. Поменять мембрану вполне возможно своими руками. Для этого в сантехническом магазине приобрести новую мембрану. При покупке внимательно следите, чтобы резиновая комплектующая была именно от вашей модели гидробака.

Затем разбираем гидроаккумулятор, развинчивая соединительные болты. Разорванная деталь удаляется, а на её место ставится новая мембрана. Затем бак собирается, а все соединительные болты равномерно и крепко затягиваются.

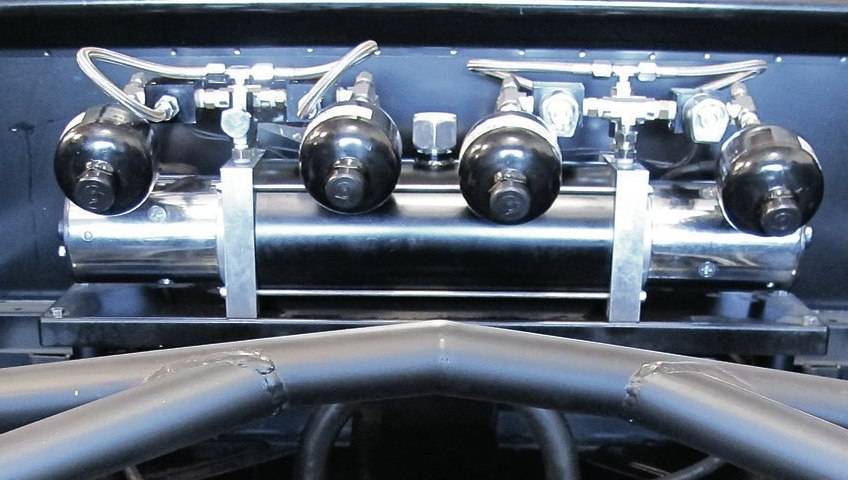

Пневмогидроаккумуляторы: назначение, устройство и принцип действия

Пневмогидроаккумулятор – это промышленный гидроаккумулятор для накапливания энергии в котором происходит взаимодействие гидравлической жидкости и инертного газа.

Рассматривая любую гидравлическую систему, используемую в качестве передачи механической энергии, приходится сталкиваться с различными компонентами. Широкая линейка гидравлического оборудования, начиная от насоса – источника энергии гидросистемы до исполнительных гидроприводов обычно включает такой важный элемент как промышленный гидроаккумулятор.

Гидроаккумулятор промышленных гидросистем – правильный термин, используемый в текстах действующих межгосударственных стандартов (ГОСТ 16769-84, ГОСТ 26496-85), в народном лексиконе обрел массу синонимов. В частности гидроаккумулятор бытового применения вообще имеет несколько иное назначение, накапливая запас воды в автономной системе водоснабжения, а не запас энергии в гидросистеме. Тем не менее, встречаются термины, например пневмогидравлический аккумулятор или гидропневмоаккумулятор, связанные преимущественно с типом накопителя, как это видно из названия. Какими бывают накопители и принцип их действия, попробуем разобраться.

Виды гидробаков для систем водоснабжения

Гидроаккумуляторы в зависимости от типа установки делятся на вертикальные и горизонтальные изделия. В первом случае устройства отличаются тем, что для их монтажа легче отыскать подходящее месторасположение. И вертикальные, и горизонтальные баки снабжают ниппелями.

Одновременно с водой в устройство поступает и незначительное количество воздуха. Он со временем накапливается внутри и частично занимает объем емкости. Чтобы бак функционировал исправно, необходимо периодически стравливать собравшийся воздух посредством ниппеля.

То, как устроен гидроаккумулятор вертикального типа, позволяет применять ниппель именно для этой цели. В свою очередь с горизонтальными емкостями все сложнее. Кроме ниппеля, предназначенного для стравливания воздуха, на напорный бак нужно устанавливать запорный кран и отвод в канализационную систему. Все вышесказанное имеет отношение к моделям, которые могут накапливать жидкость объемом свыше 50 литров.

Если бак меньше, тогда устройство вне зависимости от типа не имеет никаких особых приспособлений для удаления воздуха из мембраны. Но его все равно необходимо из гидробака удалять, поэтому из него периодически сливают воду, после чего вновь заполняют жидкостью.

Данную процедуру выполняют в следующей последовательности:

В первую очередь отключают питание насосного оборудования и реле давления.
Затем открывают ближайший смеситель.
Воду сливают, пока бак не опустеет.
Дальше кран закрывают, подают питание на реле и насос, после чего вода заполняет бак в автоматическом режиме.

Для автономно обустраиваемых инженерных систем используют два вида гидроаккумуляторов для водоснабжения – они бывают синего и красного цвета. Такая их особенность позволяет отличать резервуары по назначению. Синий бак применяют при обустройстве систем холодного водоснабжения, а красный аккумулятор – для функционирования отопительного контура.

Когда производитель не обозначает выпускаемую продукцию одним из этих двух цветов, узнать назначение приобретаемого устройства можно из техпаспорта на изделие.

Кроме цвета типы гидроаккумуляторов для водоснабжения отличаются в зависимости от характеристик материалов, применяемых для производства мембран. В любом случае используется высококачественная резина, которая предназначается для контакта с продуктами. Но в красных баках устанавливают мембраны, рассчитанные на соприкосновение с горячей водой, а в синих – с холодной.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Назначение

Иначе говоря, гидробак поддерживает необходимый уровень давления в водопроводной системе.

Гидроаккумулятор, встроенный в систему водоснабжения, призван выполнять ряд следующих задач:

поддерживает стабильное давление в системе;
создает резервный запас воды на случай непредвиденных ситуаций;
нивелирует избыток давления в системе водоснабжения;
предохраняет водопроводный трубопровод от гидроударов, которые возникают при включении насоса;
защищает насосный агрегат от преждевременного износа, иначе говоря, гидробак позволяет не так часто включаться помпе;
при выключенном насосе длительный период поддерживает подачу воды по трубопроводу.

Как видим, достаточно важные и практичные задачи выполняет гидроаккумулятор в системе автономного водоснабжения.

Как выбрать подходящий гидробак

Самостоятельно вычислить необходимую производительность гидробака можно, воспользовавшись следующей формулой:

V = А х k х (Р мах + 1) х (Р min + 1) / (Р мах — Р min) х (Р возд. + 1), где

V – необходимый объём бака.

А – пиковый расход воды в доме в минуту.

Р мах, Р min – максимальное и минимальное давление, создаваемое устройством.

Р возд. – воздушное давление в баке.

К — коэффициент, значения которого различны для устройств разной мощности. Показатели коэффициента приведены в таблице ниже.

Мощность насоса, кВт.	0,55 — 1,5	2,20 — 3	4 — 5,5	7,5 — 9
Коэффициент	0,25	0,375	0,625	0,875

После проведения вычислений, рекомендуется брать поправку в большую сторону, на случай непредвиденного увеличения водоразбора. Например, если получилось, что необходимый для вашего дома объём бака составляет 33 литра, то лучше купить водяной аккумулятор ёмкостью 35-40 литров. Но чересчур большой бак приобретать также не следует: вода в нём будет застаиваться, в результате чего ухудшится её вкус, может появиться затхлый запах.

Для холодного и горячего водоснабжения нужно покупать отдельные модели. Различить водонапорные устройства по предназначению можно по расцветке бака. Модели для холодного водоснабжения, стандартно окрашиваются в синий цвет, а для горячего – в красный. Но иногда встречаются устройства, не имеющие опознавательной окраски, например с серебристым бачком. В этом случае, перед покупкой необходимо ознакомиться с инструкцией от производителя, где должно быть указано, для каких целей предназначен данный прибор.

Общий принцип использования гидроаккумулятора

Функционирование любой гидравлической системы предполагает подачу масла к исполнительным механизмам с помощью специального нагнетательного устройства – гидромотора. При этом часть жидкости направляется в аккумулятор и находится в нём под давлением, равным рабочему давлению в системе.

После совершения полезной работы исполнительный механизм останавливается, и гидравлический мотор отключается. Для повторения рабочего цикла его необходимо снова включить. Попеременное включение и отключение оборудования изнашивает его, и для предупреждения износа используется гидроаккумулятор, который отдаёт масло в магистраль, тем самым повышая давление в системе до рабочих значений. Как только запас масла в аккумуляторе закончится, нужно включить гидромотор, который станет питать исполнительные механизмы, попутно заполняя аккумулятор.

Подобным образом аккумулирующее оборудование функционирует и в аварийных режимах – при утечках рабочей жидкости. В этом случае гидроаккумулятор выбрасывает запасённое масло в магистраль, компенсируя его потери и восстанавливая функциональность гидравлики.

Гидроаккумулятор — принцип работы
