Зачем вообще нужен угол уклона трубы?

Использование угла наклона канализационной трубы обязательно использовать для того, чтобы лишить себя следующих проблем:

1. При заиливании трубы срываются воздушные сифоны, которые служат защитой от неприятных запахов в помещении;
2. Заиливание магистральной трубы грозит полным нарушением основных функций канализационных отводов, что, по сути, является прекращением работы системы;
3. Защита подвала жилого дома от протекания и прорывов зависит от правильности уклона.

Видео по теме:

Уклоны канализации и их способы выставления:

и видео

Как выбрать правильный уклон канализации:

Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал.

Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.

Эксплуатация и обслуживание

Советская канализация монтировалась из чугунных труб, которые, хоть и имели шероховатую внутреннюю поверхность, служили десятилетиями. Их замена и установка требовали времени и сил. Пластиковые изделия вытесняют чугунные, так как их монтаж и замена при ремонте облегчается использованием фитингов различных конфигураций, а гладкая внутренняя поверхность не задерживает отходы.

Засоры канализационной системы, при монтаже с соблюдением СНиП, вызываются жировыми отложениями, которые в остывших стоках оседают вместе с другими отходами. В таких случаях требуется очистка ручными или механизированными приспособлениями. При небольших засорах эффективно помогают методы химической очистки.

Этапы внутренней прокладки канализации в частном доме

Не знаете, как проложить трубы канализации в частном доме и с чего начать, если разобраться, то все очень просто. Установка начинается от сантехнических приборов и направляется к месту расположения внешнего патрубка. Прокладку лучше осуществлять под полом. Итак, приступим:

Займёмся внутренней прокладкой канализации

Сначала нужно соединить S-образный патрубок или гидрозатвор с устройствами сантехники.
Затем подключается первый ассенизационный трубопровод.
Горизонтальная конструкция из труб соединяется с патрубком посредством двух колен, угол которых составляет не менее 90 градусов.
Не забывайте о важности соблюдения уклонов конструкции, для чего нужно использовать хомуты, которые крепятся к стенам. Благодаря им конструкция постоянно находится в нормальном положении.
Трубы, идущие от унитаза, соединяются с главными элементами канализационной системы, соединяются перпендикулярным тройником.
Чтобы обеспечить проход трубопровода через перекрытие, нужно в утепленный патрубок установить металлическую гильзу.
А чтобы перейти из патрубка диаметром 5 см, в 10 см, понадобится специальный переходник.
Уравнять наружную и внутреннюю канализацию можно с помощью колена.

Герметизация и промазывания стыков труб канализации

№1. Материал внутренних канализационных труб

Внутренняя канализационная разводка может быть выполнена при помощи таких труб:

• чугунные. Ранее устанавливались повсеместно, сегодня уже практически не используются;
• поливинилхлоридные (ПВХ);
• полипропиленовые. Забегая наперед, отметим, что это наиболее оптимальный вариант;
• полиэтиленовые. Используются нечасто;
• стальные и медные. Дорогие трубы, которые не нашли применения, но иногда все же используются благодаря своему внешнему виду.

Несмотря на то, что полипропиленовые и ПВХ-трубы получили наибольшее распространение, при выборе не спешите сразу отбрасывать остальные варианты, так как в некоторых случаях могут пригодиться чугунные и даже медные трубы.

Разводка канализационных труб

Перед тем как проложить канализационные трубы в частном доме своими руками, стоит посмотреть видео с наглядным описанием процесса, это на порядок упростит понимание многих нюансов. Но еще до этого нужно сделать подробный чертеж, который и будет ориентиром в работе:

Определить расположение основных элементов. Сюда можно отнести стояки, стержневые магистрали, смотровой колодец или отстойник снаружи, через который труба приходит в накопитель или септик

Если есть централизованная канализация, отталкиваться следует от ее распределительного колодца, ведь нужно заводить трубу в него.
Также важно продумать систему выпуска (она подробно рассмотрена ниже), надо определить местоположение всех элементов и решить, как проложить канализацию в частном доме — под фундамент или сквозь него.
Но самой сложной и ответственной частью будет планирование коммуникаций внутри. Тут важно продумать расположение всех элементов вплоть до мелочей

Рассчитать длину и диаметр труб, количество и тип фитингов, креплений, которые будут фиксировать узлы. Еще один немаловажный момент — расположение труб: они могут идти снаружи или быть скрыты за отделкой, варианты на 50 мм часто ставят в штробах.

Чем грозят ошибки в монтаже?

Отсутствие проекта внутренней канализации, экономия на стройматериалах, пренебрежение правилами монтажа и просто незначительные огрехи, допущенные при сборке трубопровода, могут привести к самым неприятным последствиям:

Допущенная ошибка	Возможные последствия
недостаточный уклон трубопровода от сантехники и бытовых приборов к общему стояку	образование застоев
использование труб с повреждённой внутренней поверхностью, оставшимися при резке заусенцами	наслоение отходов на стенках труб, уменьшение пропускной способности трубопровода
выполнение поворотов под прямым углом или разворотов	образование засора, при большом давлении сточных вод – разгерметизация и повреждение узла
соединение раструбных элементов против потока	засорение участка стыка
отсутствие сифонов под сантехническими приборами	появление неприятного запаха, обратный подсос сточных вод в сантехнический прибор
негерметичность соединений: отсутствие изоляционного слоя, слабо или чрезмерно затянутое резьбовое соединение	появление протечек
отсутствие ревизионных люков на сложных участках системы	невозможность прочистки узла.

Выбор труб

Нынешние магазины предлагают широкий выбор канализационных трубопроводов. В отличие от советских времен, когда кроме чугунных трубопроводов никаких вариантов не имелось, сегодня имеется широкий выбор материала:

• ПВХ (поливинилхлорид);
• PPRC (полипропилен);
• ПНД (полиэтилен).

Выбор труб

Пластиковые трубы намного удобнее в монтаже. Они легче, снабжены присоединительными раструбами с уплотнительными кольцами, выглядят значительно аккуратнее и не нуждаются в нанесении защитного слоя краски. Прокладывать горизонтальную систему из таких труб гораздо проще и быстрее. Имеются все необходимые соединения, тройники, крестовины и т.п. Кроме того, под пластиковый трубопровод любого диаметра продаются крепежные хомуты, обеспечивающие надежную фиксацию системы. Это делает монтаж канализации в квартире быстрым и качественным мероприятием.

Неподготовленные люди зачастую не могут определиться с размером (диаметром) канализационных труб. Существует общепринятая методика установки трубопроводов 110 мм в туалет. Канализация на кухне или в ванной таких размеров не требует, достаточно 50 мм. Если никаких специфических требований не имеется, можно руководствоваться этим правилом.

Зачем менять канализацию в квартире

Производить замену стояка приходится по целому ряду причин. Ниже перечислены наиболее распространенные из них.

1. Критический уровень амотизации оборудования. При использовании чугунки стенки стояка подвергаются коррозионному разрушению, вследствие чего в них появляются многочисленные сквозные и поверхностные деформации и разрывы, из-за усталости и ржавления металла трубы дают течи, в итоге через прорывы запах канализации проникает в стояк, а оттуда — в туалеты квартир.
2. Регулярно происходящие засорения. В домах, где живет много молодых семей, трубы часто забиваются подгузниками, которые бнально спускаются в канализацию. Свою лепту в блокировку стока вносят щедро сбрасываемая в унитазы туалетная бумага, использованная вата, косточки фруктов и ягод. Вдобавок ко всему долгое применение стояка приводит к его покрытию толстым слоем налета. Со временем он нарастает так, что для слива остается только узкая дырочка. В итоге стоки практически перестают перемещаться по трубе, а если кто-то из жильцов спускает в унитаз, например, рыбьи потроха, то узкий канал окончательно блокируется.
3. Сильные ударные нагрузки. Чугунные трубы не отличаются высокой пластичностью. Они очень чувствительны к ударному воздействию. Поэтому достаточно нескольких сильных ударов, нанесенных неквалифицированным сантехником или каменщиком, чтобы труба дала трещину и перекосилась. Никакой восстановительный ремонт при таком развитии событий ситуацию не спасет, выручит только замена канализации.
4. Ремонтные работы. В процессе ремонта квартиры вполне может возникнуть необходимость в замене стоякового тройника, посредством которого осуществляется вывод стоков в вертикальную часть канала. В данном случае обычно применяют в качестве нового элемента инженерии аналоги из долговечных полимерных материалов. Однако опыт стыковки чугунки с пластиком говорит о том, что такая практика порочна. Лучше поступить намного проще и гениальней, а именно — поставить на место ветхой и полуразрушенной чугунки, не приспособленной для комплектования мягкими пластиковыми удлинителями, целиком и полностью полимерный аналог.
5. Работы по шумоподавлению. Когда в доме стоит уже не чугунный, а прочный, но очень дешевый полимерный стояк, то особенности данного материала приводят к регулярному возникновению сильных шумов. Чтобы покончить с данным явлением и вернуть в туалет тишину, лучше всего отказаться от использования трубы из недорогого ПВХ и заменить ее стояком особого малошумного устройства, который будет намного толще, тяжелее, однако и существенно дороже.

Монтаж канализации в квартире своими руками

Перед монтажом канализационных труб, еще раз убедитесь:

Наличие фаски на краю трубы и отсутствие заусенцев

Наличие, целостность и расположение уплотнительной манжеты в трубе.

Трубы и детали должны быть чистые

Наносим силиконовую смазку на трубу и манжету. Силиконовая смазка, специальная, для монтажа канализационных труб.

Она позволит не только более легко собрать и поменять канализацию в квартире. Но и снизит внутреннее напряжение в соединении, полностью исключая возможность слипания трубы и уплотнительной манжеты.

Также смазка сантехническим силиконом обеспечит более длительное сохранение свойств резинового уплотнителя. Смазка не должна попадать на внутреннею поверхность раструба.

При монтаже канализации в квартире важно помнить о необходимости соблюдения зазора 10мм компенсирующего изменение длины труб в следствии температурных расширений. Делается это просто

Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм

Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм

Делается это просто. Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм.

Разводка канализации в квартире

Для фиксирования канализационных труб применяется крепежный хомут. При разводке канализации в квартире хомут располагается в районе раструба, предотвращая соскальзывание при монтаже.

На каком расстояние располагать хомуты?

Расчетное расстояние между точками креплений при горизонтальной разводке канализации равняется примерно 10ти диаметром трубы, то есть для трубы 50мм, расстояние между хомутами не более 500мм. Для стояков, вертикальное расположение, 100-200см.

Разводка труб канализации в квартире должна осуществляться без образования внутреннего напряжения. Для этой цели используется жесткое и не жесткое (плавающее) крепление.

Различие в том, что при жестком креплении труба зафиксирована во всех направлениях, без возможности перемещения. В качестве такого крепления обычно используются металлические хомуты на сантехнических болтах с резиновой уплотнительной прокладкой. Или пластиковые крепежи. Плавающее крепление должно обеспечивать возможность продольного перемещения труб. Для фиксации труб плавающим способом применяются те же крепления, что и при жестком монтаже, но они используются без уплотнительного элемента. В случае пластиковых креплений, степень их затяжки должна обеспечивать возможность перемещения трубы.

Разводка канализации в бетоне и штробе

В квартире или доме иногда возникают ситуации когда проложенные трубы необходимо забетонировать в стяжке пола. Что при этом необходимо помнить?

Прежде всего соблюдать правила монтажа канализации и учитывать температурные деформации, зазор 1см.

Крепление труб канализации должно исключать возможность изменения положения.

Все зазоры, образованные соединениями труб или фасонных деталей обязательно герметизируются скотчем от попадания в зазоры цемента.

Канализация в квартире может прокладываться и в стенах.

Для этого выполняется штроба с требуемым уклоном. Трубы в ней должны располагаться без искривления,деформации и т.п., то есть внутренние напряжения отсутствуют.

Если требуется заштукатурить проложенные канализационные трубы, то их необходимо полностью обмотать мягким защитным материалом, стекловолокном, гофрированным картоном или минеральным волокном. Как правильно штукатурить стены видео

При правильно смонтированной канализации, уровень шума в квартире не превышает 36Дб

При штукатурке стен своими руками с проложенными трубами, обратите внимание на отсутствие звуковых мостиков. Трубы, углы, тройники и т.д., должны быть целиком обмотаны стекловолокном и закрыты слоем штукатурки не менее 2 см

Схема подсоединения сантехнических приборов

То, на какой высоте следует расположить каждый из сантехнических приборов, в первую очередь зависит от того, на каком удалении он будет находиться от основного стояка.

В схеме, отражающей устройство канализации в квартире, можно увидеть два прибора, которым не требуется приподнимать слив над полом – это посудомоечная и стиральная машина. В них встроены центробежные насосы, удаляющие отработанную воду под напором. Точки подсоединения данных приборов к канализационной системе можно даже располагать выше напольного покрытия, на котором они установлены.

Чтобы отвод стоков был в квартире эффективным, необходимо знать, как правильно сделать канализацию в квартире и подсоединить сантехнические приборы. Например, подключать кухонную мойку и раковины нужно на высоте 50-60 сантиметров от поверхности пола, при этом сантехнику приподнимать не надо, поскольку сливы в ней располагаются на расстоянии 70-80 сантиметров от плоскости, на которой они установлены.

Правила монтажных работ

Монтаж системы водоотведения в квартире не сложен и подчиняется простым правилам:

• Стыки и повороты выполняются только там, где это необходимо, их количество нужно свести к минимуму.
• Обязательно соблюдать уклон – подключение к стояку должно быть ниже остальных элементов трубопровода.
• Чтобы трубы не провисали, их необходимо фиксировать при помощи хомутов. Шаг крепления – 1 м.
• Для монтажа использовать только гладкие трубы без нарушения целостности внутренней поверхности и неровностей в местах соединения.
• Независимо от способа соединения труб места стыковки необходимо обезжирить.
• Используемые для герметизации соединений прокладки и кольца должны быть мягкими и эластичными.
• Соединение элементов трубопровода выполняется по потоку.
• Не допускается расположение стыков внутри стен и перекрытий.
• Унитаз подключают к стояку первым, чтобы фекальные массы не попадали в квартирную канализацию.

Выбор материала

Трубы пластиковые канализационные

Канализация в квартире монтируется из пластика. с чугунными трубами работать сложнее. Используются полимерные трубы трех видов: поливинилхлоридные, пропиленовые и полиэтиленовые. Эти изделия похожи по внешнему виду и свойствам:

• гладкая поверхность, на которой не накапливаются отложения;
• прочность, стойкость к коррозии;
• легкий вес;
• долговечность;
• монтаж не требует сварки.

Переходники на канализационные трубы

Для соединения труб необходимы специальные элементы: отводы, тройники, переходы с металла, манжеты. Лучше приобретать весь необходимый материал от одного производителя, это гарантирует точность совпадения всех диаметров. Герметизация стыков потребует силиконовой смазки, ее также покупают заранее. Итак, для работы нам будут нужны:

• пластиковые трубы диаметром 50 и 110 мм;
• фитинги;
• уплотнительные манжеты;
• хомуты из пластика, выбранные по сечению труб;
• ревизионный люк, который устанавливается на общий стояк;
• силиконовый герметик.

• перфоратор;
• болгарка;
• молоток;
• ножовка;
• зубило;
• разводные ключи различного размера.

Установка стояка

Это стержневая часть, к которой подключаются все элементы внутренней системы, поэтому ей надо уделить особое внимание. Инструкция по проведению работ:

1. Собирать систему нужно от места присоединения к выводу. Трубы обязательно ставить раструбами вверх, так сопротивление движению жидкости внутри будет намного меньше.
2. На каждом этаже обязательно ставить ревизию, чтобы в случае засорения не разбирать систему и быстро добраться до проблемного участка. В межэтажных перекрытиях делают отверстия чуть большего диаметра, которые после установки стояка заделывают цементным раствором.
3. Места расположения хомутов запланировать заранее, чтобы просверлить там отверстия и вставить дюбеля. После сборки это сделать уже не получится. Крепления можно регулировать за счет шурупов-шпилек.
4. В нужных местах ставят отводы с подходящим диаметром и расположением.

Делаем канализацию в квартире

Пришло время менять канализацию? Или в новой квартире все нужно довести до ума? Прежде чем приступить к самостоятельной замене или новой проводке канализации в собственной квартире, нужно узнать, как эта самая канализационная система устроена. Потому как без понимания этого вопроса достаточно сложно будет что-либо сделать. Да и кому охота потом все переделывать?

В принципе, устройство канализационной системы в квартире не представляет собой ничего сложного. Ее задача простая – поставлять воду из места водоразбора к стояку. А так как вода перемещается по трубам самотеком, то и система проектируется с учетом этого фактора.

Порядок действий

Рассмотримподробнее, как перенестиканализацию из кухни в комнату:

• составление проекта. Делается точный чертеж квартиры в масштабе, на котором отмечаются участки изменений. Его надо сделать правильно, с соблюдением всех требований. Это необходимо, так как проект придется утверждать в нескольких инстанциях. Неряшливые или неграмотные чертежи сразу вызывают у чиновников сомнения;
• получение всех разрешений, согласование в инстанциях;
• выполнение необходимых работ;
• получение в БТИ нового техпаспорта на квартиру.

С технической точки зрения, работы по сборке канализационной линии внутри квартиры не представляют сложности. Однако, надо продумать важные моменты:

• трубопроводы следует расположить так, чтобы они не мешали и не находились на виду;
• необходимо обеспечить заданный уклон труб.

Иногда скрытное размещениеэлементов системы невозможно. Установить трубы под напольным покрытием непозволяет конструкция пола, и остается только спрятать их между натяжнымполотном и потолочной плитой. Этот вариант вполне допустим, но обеспечитьнеобходимый наклон трубне удастся.

Перенос канализации в другую комнату без наклона требует установки бытового канализационного насоса. Для него надо отвести место, подключить к сети электропитания и периодически обслуживать. Это сложно и требует постоянного внимания, поэтому рекомендуется заранее разобраться с прокладкой трубопроводов. Иногда их прячут в стены, делая скрытый монтаж. Это хороший вариант, но трогать несущие стены не следует. Если других способов нет, проще изготовить короб и отделать его в общем стиле с остальными стенами комнаты.

Демонтаж старой системы

Замену канализации начинают со стояка. Это самый сложный участок, по нему проходят стоки из соседних квартир, поэтому на время замены трубы, соседей нужно попросить некоторое время не пользоваться канализацией. Демонтаж происходит следующим образом:

1. Открывается доступ к месту стыковки стояка с соседним участком. Для этого может потребоваться разбивание части перекрытия.
2. Часть чугунной трубы вырезается болгаркой. Если прорезать полностью нет возможности, то ее можно разбить молотком. Работы должны проводиться аккуратно, так как отколовшийся кусок трубы может остаться внутри и заблокировать всю трубу.
3. В нижней части стояка около пола устанавливается тройник. Прямая пластиковая труба, выбранная для стояка, соединяется вверху с остатком чугунной трубы при помощи переходной манжеты. Крепление с тройником осуществляется раструбом. Герметичность стыка обеспечивает резиновое кольцо и силиконовый герметик.
4. Труба крепится к стене хомутами. В районе раструбов труба крепится жестко, в других местах фиксация плавающая.

Закончив установку стояка, приступают к разводке.

Последовательность действий при устройстве канализации

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.

Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров.

Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.

Тем, кто интересуется, как проложить канализационные трубы в земле правильно, следует учитывать, что работу необходимо начинать от фундамента здания. При отсутствии вывода трубопровода для стоков из дома, под основанием строения вырезают отверстие и выполняют подвод сети под него.

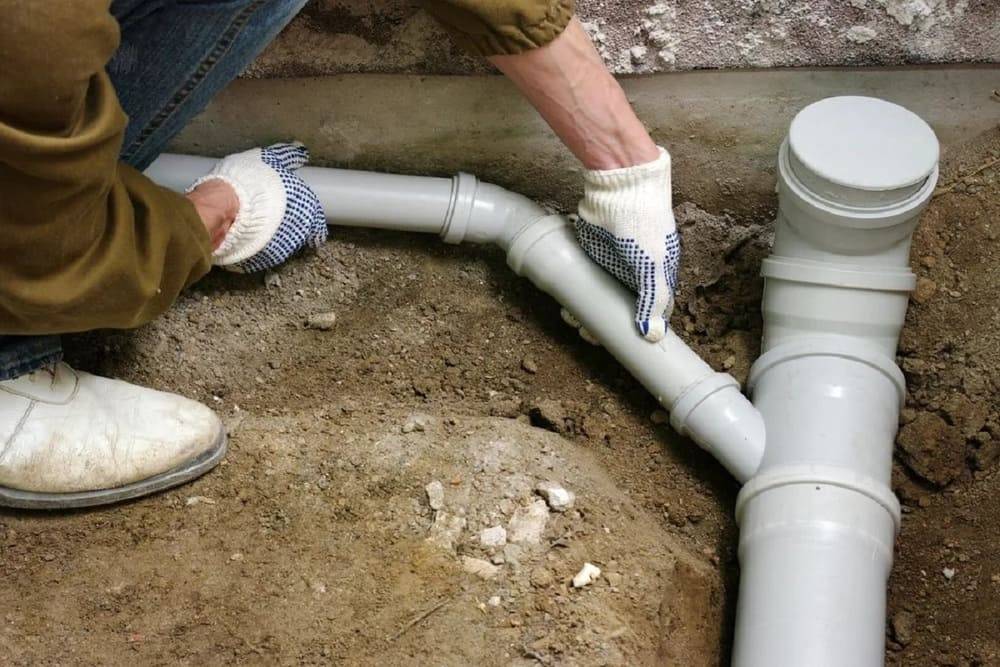

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб

При этом уделяют повышенное внимание центровке стыкуемых элементов

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков.

Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Поэтому не помещают советы от профессионалов, которые заключаются в следующем:

• Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов. Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.
• После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.

Для правильной стыковки элементов инженерных коммуникаций в частном домовладении или в квартире пользуются нехитрым приемом. Он заключается в нанесении отметок на трубы перед началом проведения работ – для определения глубины их вхождения в раструб. Ориентируясь на них, окончательно осуществляют соединение.

Монтаж канализации в квартире своими руками

Перед монтажом канализационных труб, еще раз убедитесь:

Наличие фаски на краю трубы и отсутствие заусенцев

Наличие, целостность и расположение уплотнительной манжеты в трубе.

Трубы и детали должны быть чистые

Наносим силиконовую смазку на трубу и манжету. Силиконовая смазка, специальная, для монтажа канализационных труб.

Она позволит не только более легко собрать и поменять канализацию в квартире. Но и снизит внутреннее напряжение в соединении, полностью исключая возможность слипания трубы и уплотнительной манжеты.

Также смазка сантехническим силиконом обеспечит более длительное сохранение свойств резинового уплотнителя. Смазка не должна попадать на внутреннею поверхность раструба.

При монтаже канализации в квартире важно помнить о необходимости соблюдения зазора 10мм компенсирующего изменение длины труб в следствии температурных расширений. Делается это просто

Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм

Делается это просто. Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм.

Разводка канализации в квартире

Для фиксирования канализационных труб применяется крепежный хомут. При разводке канализации в квартире хомут располагается в районе раструба, предотвращая соскальзывание при монтаже.

На каком расстояние располагать хомуты?

Расчетное расстояние между точками креплений при горизонтальной разводке канализации равняется примерно 10ти диаметром трубы, то есть для трубы 50мм, расстояние между хомутами не более 500мм. Для стояков, вертикальное расположение, 100-200см.

Разводка труб канализации в квартире должна осуществляться без образования внутреннего напряжения. Для этой цели используется жесткое и не жесткое (плавающее) крепление.

Различие в том, что при жестком креплении труба зафиксирована во всех направлениях, без возможности перемещения. В качестве такого крепления обычно используются металлические хомуты на сантехнических болтах с резиновой уплотнительной прокладкой. Или пластиковые крепежи. Плавающее крепление должно обеспечивать возможность продольного перемещения труб. Для фиксации труб плавающим способом применяются те же крепления, что и при жестком монтаже, но они используются без уплотнительного элемента. В случае пластиковых креплений, степень их затяжки должна обеспечивать возможность перемещения трубы.

Разводка канализации в бетоне и штробе

В квартире или доме иногда возникают ситуации когда проложенные трубы необходимо забетонировать в стяжке пола. Что при этом необходимо помнить?

Прежде всего соблюдать правила монтажа канализации и учитывать температурные деформации, зазор 1см.

Крепление труб канализации должно исключать возможность изменения положения.

Все зазоры, образованные соединениями труб или фасонных деталей обязательно герметизируются скотчем от попадания в зазоры цемента.

Канализация в квартире может прокладываться и в стенах.

Для этого выполняется штроба с требуемым уклоном. Трубы в ней должны располагаться без искривления,деформации и т.п., то есть внутренние напряжения отсутствуют.

Если требуется заштукатурить проложенные канализационные трубы, то их необходимо полностью обмотать мягким защитным материалом, стекловолокном, гофрированным картоном или минеральным волокном. Как правильно штукатурить стены видео

При правильно смонтированной канализации, уровень шума в квартире не превышает 36Дб

При штукатурке стен своими руками с проложенными трубами, обратите внимание на отсутствие звуковых мостиков. Трубы, углы, тройники и т.д., должны быть целиком обмотаны стекловолокном и закрыты слоем штукатурки не менее 2 см

№3. Поливинилхлоридные (ПВХ) канализационные трубы

Для обустройства внутренней канализации ПВХ-трубы считаются чуть ли не самым подходящим вариантом. В процессе производства к поливинилхлориду добавляют некоторые другие вещества, в составе которых стабилизаторы и полимеры. Из разогретой массы формируют элементы требуемой формы.

ПВХ-трубы могут быть двух видов:

• трубы из пластифицированного ПВХ (PVC) имеют хорошую эластичность и невысокую прочность;
• трубы из непластифицированного ПВХ (PVC-U) получаются более жесткими и устойчивыми к агрессивному воздействию.

Конечно, лучше применять непластифицированный ПВХ, но на практике используются оба вида труб. Диаметр изделий колеблется от 2 до 20 см.

Основные преимущества:

• доступная цена;
• небольшой вес;
• простота монтажа. Отдельные участки труб соединяются муфтами и соединительными кольцами – все обходится без сварки;
• низкий температурный коэффициент расширения. При кратковременном или постоянном повышении температуры стоков трубы не будут провисать;
• достаточная прочность и долговечность до 50 лет;
• достаточная устойчивость к ультрафиолетовым лучам, так что некоторые участки труб можно не бояться пускать по открытой поверхности;
• устойчивость к коррозии и некоторым агрессивным веществам;
• благодаря гладкой внутренней поверхности со временем стенки не заиливаются.

Минусы:

• ограниченный температурный диапазон эксплуатации. При постоянном воздействии отрицательных температур трубы становятся хрупкими и теряют герметичность, а при постоянном воздействии температур выше +60…+700С материал способен деформироваться и также теряет целостность;
• недостаточная огнестойкость;
• внутренние стенки ПВХ-труб более гладкие, чем у чугуна, но со временем на них все равно будет появляться налет. К тому же, с годами внутренний диаметр изменяется. В результате воздействия высоких температур круглое сечение трансформируется в эллипсовидное, а это ухудшает пропускную способность и способствует возникновение течи;
• некоторые агрессивные вещества, содержащиеся в стоках, все же могут привести к постепенному разрушению труб.

Для обустройства внутренней канализации из ПВХ труб используются соответствующие соединительные элементы. В их числе колено, предназначенное для поворота трубопровода под углом от 20 до 87 градусов, тройник для обустройства разветвлений, крестовина для соединения четырех труб, и редукция для соединения участков труб разного диаметра.

Тестирование системы

Еще одним немаловажным моментом канализационного монтажа в квартире является процедура, осуществляемая по завершению этих работ. Когда систему обязательно нужно протестировать на правильность (герметичность) установки и работоспособность канализации на всех ее участках.

• Для этого достаточно открыть водопроводный кран до конца (до упора) и набрать в ванную либо раковину воды, слить ее одномоментно в новую канализационную трубу. Можно также воспользоваться обычным ведром, в которое предварительно набирается вода из-под крана.

• Эту воду в итоге нужно будет резко опрокинуть из тары в раковину или ванну. Если за время протекания жидкости через новую ПВХ трубу поверхность пола в ванной и самой трубы останется сухой, то монтаж канализации был осуществлен по всем правилам.

В процессе тестирования системы так называемая канализация в ванной комнате своими руками, должна исправно справляться с потоком воды в критических ситуациях

Поэтому очень важно тщательно исследовать каждое соединение, дабы убедиться в том, что работа была сделана качественно

При обнаружении же протечек проблемные места нужно будет просто закрепить заново, только в этом случае уже при помощи силиконового клея.

Виды канализационных систем в частных домах

Внешнюю уличную часть канализации загородного дома можно устроить в виде:

• герметичного бака-накопителя;
• септика (с одной либо несколькими камерами);
• септика с инфильтратором;
• биостанции с аэробной очисткой.

Плюс еще есть выгребные ямы, но их использовать стоит только на дачах при малых объемах стоков. Для обустройства канализации в коттедже с постоянным проживанием двух-трех человек следует выбирать только полноценный септик. Причем в одних случаях идеальным выбором будет простой накопитель, а в других – станция очисти с аэробными микроорганизмами.

Прежде чем покупать ту или иную модель, необходимо все тщательно взвесить

Здесь важно и количество проживающих в доме, и величина сточных вод в кубометрах за сутки, и характеристики грунтов на придомовом участке

Накопительный бак, герметическая емкость

Накопительный бак принято выбирать при высоком уровне грунтовых вод (УГВ). Этой герметичной емкости не страшны дожди и паводки, нечистоты из нее наружу выйдут только в крайней ситуации. Делать такой накопитель лучше всего из бетонных колец или железной цистерны. Выходит недорого и быстро. Единственный недостаток этого варианта канализации – постоянные траты на вызов ассенизаторской машины раз в две–три недели для откачки стоков.

Монтаж канализационного накопительного бака

Однокамерный септик

Однокамерный септик является немного усовершенствованным классическим выгребом в виде колодца с дренажным дном. Очищение стоков в нем происходит за счет прохождения вод из внутренней канализации частного дома через несколько слоев щебня и песка. Вызывать ассенизаторов здесь не надо, но чистить и промывать щебеночно-песчаный дренаж дважды в год придется. Подобный вариант сделать по деньгам выходит недорого, но он сможет справиться только с небольшим объемом сточных масс (подходит лишь для семей в пару человек).

Чем отличается однокамерный и двухкамерный септик

Двухкамерный септик с переливными колодцами-отстойниками

Септик с двумя или тремя камерами – это конструкция из нескольких переливных колодцев. Первый (и второй для отстоя, если он есть) делается герметичным, а последний наоборот идет с дренажом на дне. Такая канализация способна очистить достаточно большие объемы стоков из частного дома и не требует к себе особого внимания. Однако если грунтовые воды высоко расположены, то от подобного септического сооружения придется отказаться.

Устройство двухкамерного септика

Септик с полем фильтрации

Если УГВ высок, а коттедж крупный, то для очистки стоков канализации можно смонтировать септик-накопитель с фильтрационным полем или инфильтратором. В этом случае дренаж воды в почву происходит также через песчано-гравийный фильтр. Однако здесь он расположен не на дне узкого вертикального колодца, а на располагаемом подальше от фундамента дома “поле” в виде дренажных труб или большой по площади инфильтрационной конструкции.

Варианты устройства фильтрационного поля

Септик с биофильтром

Анаэробный септик с биофильтром по деньгам обойдется дороже перечисленных выше вариантов. Однако он более эффективен и производителен. Плюс воду после очистки в нем можно использовать для полива огорода или мытья машины. Делается такая станция на заводе из пластика либо стеклопластика и внутри разбита на отсеки. Стоки постепенно перетекают в ней через несколько камер, в одной из которых есть специальные поедающие органику бактерии. Результат – очищенная на 90–95% вода на выходе.

Устройство септика с биофильтром

Септик с принудительной подачей воздуха

Аэробный септик (станция активной биоочистки) – это максимум по производительности и эффективности, что есть среди автономных систем канализации для частного дома. Очищение стоков здесь осуществляется микроорганизмами-аэробами, которым нужна постоянная подкачка кислорода. Делается это при помощи электрического насоса, такой септик энергозависим. Но зато скорость “поедания” бактериями органики получается высокой, а степень очистки колеблется в районе 98–99%. Серьезный минус – дороговизна станции.

Устройство и принцип работы септика с принудительной вентиляцией
