Технология гидробурения
Запустив установку, сразу же включают мотопомпу, которая наполнит раствором шланги. Благодаря вертлюгу, жидкость подается к работающему буру, шлифуя горловину скважины и помогая буровому инструменту преодолевать плотный слой грунтовой породы. После этого промывочная жидкость откачивается в приямок – фильтр, где оседает захваченная потоком порода, а очищенная вода течет в другой резервуар. Эта технология уникальна тем, что жидкость, попавшая в отдаленный приямок, может дальше использоваться в процессе пробивки.
Производители малогабаритных установок гарантируют, что их техника способна без проблем работать на глубине до полусотни метров. Однако, по мнению специалистов, пробурить с помощью МБУ можно и более глубокую скважину.
Технические особенности и преимущества гидробурения
Гидробурение скважин – это метод разрушения структуры грунта под влиянием бура с применением жидкости. Данный процесс считается самым доступным вариантом самостоятельного обустройства собственного водозабора в загородном подворье. Превосходно работает в условиях песка и глины, значительно сокращает время проведения монтажных работ, затраты человеческих и энергетических ресурсов.
Не рекомендуется его применение на болотистой местности и при прохождении скалистых пород. В прохождении болота он малоэффективен. Для проведения бура сквозь скальные породы необходимо использовать механическое бурение, человеческих усилий будет явно недостаточно.
Такой принцип работы заключается в ускоренном вымывании мелких частиц грунта и поднятие их с помощью струи воды под большим напором. Основным условием остается легкость вымываемой породы и быстрота ее разрушения.
Такой метод для бурения скважин имеет ряд преимуществ:
- незначительная себестоимость работ;
- возможность проведения работ в ограниченном пространстве;
- нет зависимости от посторонних людей и мощной крупногабаритной техники;
- получаемый ствол скважины обладает достаточной прочностью.
Для проведения таких работ необходимо наличие воды под нужным напором. Это может обеспечить гидропомпа и емкость объемом 5-21 м³, в зависимости от особенностей местности и глубины будущей конструкции. Хорошим подспорьем будет наличие центрального водоснабжения.
Чертежи для гидробура своими руками
Для создания буровой установки потребуется сделать чертежи. Они включают схему всех деталей гидробура и их построение. Размеры малогабаритной конструкции достаточно компактные.
Схема гидробура:
- Разборная рама;
- Механическая лебедка;
- Бур;
- Двигатель;
- Вертлюг (используется для скольжения всех элементов);
- Мотопомпа;
- Буровая штанга;
- Шланги для подачи жидкости;
- Блок управления.
Самодельный бур обойдется намного дешевле, чем покупка заводской модели. Сначала потребуется купить элементы на образцы, а специалист сможет лучше выполнить заказ при наличии готовых чертежей
Буровой вертлюг и штанги необходимо приобрести в специализированном магазине. Очень важна профессиональность инструмента, так как на эти части прилагается большая нагрузка. Можно заказать детали у специалиста. Лучше выбрать современные станки с ЧПУ. Также необходимо выбирать определенные виды стали.
Заводские образцы помогут проверить качество работы. Достаточно сопоставить самодельные и заводские детали. Так проверяется резьба. Для качественной модели совпадение должно быть идеальным.
Преимущества гидробурения скважин
Технология гидробурения на воду в народе получила популярность сравнительно недавно, поэтому имеет много неверных толкований. Во-первых, является ошибочным представление о том, что метод годится только для небольших скважин. Это не так.
При желании и соответствующем техническом обеспечении гидробурением можно бить скважины более 250 метров. Но наиболее распространенная глубина бытовых скважин составляет 15-35 метров.
Мнение о большой стоимости метода также не подтверждается расчетами. Хорошая скорость работ снижает финансовые затраты.
К явным преимуществам метода так же можно отнести:
- компактность оборудования;
- возможность бурения на крайне ограниченной площадке;
- минимум технологических операций;
- высокая скорость работ, до 10 м в день;
- безопасность для ландшафта и экологического баланса;
- возможность собственноручного бурения;
- минимальная стоимость.
Пожалуй, самым весомым плюсом гидробурения все-таки является возможность вести бурение на благоустроенных территориях без существенных эстетических неприятностей.
Технология гидробурения на станке МБУ позволяет провести цикл работ на небольшой площадке и не нарушает благоустройство участка
Преимущества гидробурения становятся также очень явными, если сравнить его с технологией сухого бурения, где необходимо постоянно доставать из ствола для очистки рабочий инструмент и загружать его снова.
Больше всего эта технология приспособлена для работы с мелкообломочными осадочными грунтами, которые легче всего извлекать из скважины с помощью желонки. А буровой раствор позволяет обойтись без желонирования.
Конечно, для хорошего результата предприятия надо приобрести соответствующие средства механизации, потому что одним самодельным буром, даже на малых глубинах, не обойтись.
Необходимое оборудование для работы
Стандартный тип работ по гидробурению выполняется посредством малогабаритных установок. Для собственного участка — это замечательное решение и оптимальный способ своими силами добыть воду.
Поставлять рабочую жидкость в скважинный ствол необходимо со значительным напором, а для этого необходим насос или мотопомпа для загрязненных жидкостей.
Иногда для увеличения пробойной силы в рабочий раствор добавляют дробь или крупный песок. Для дробления крупной гальки, которая может встретиться в песчаных слоях, пригодятся шарошечные и резцовые долота.
Если при бурении скважин или строительстве колодцев на соседских участках встречались валуны или крупная галька, стартовую штангу необходимо оснастить усиленным буром – долотом. Инструмент должен быть закреплен так на штанге, чтобы не мешал поставки воды в ствол
Наиболее востребованы у потребителя для целей гидробурения специальные малогабаритные установки МБУ. Это агрегат с высотой 3 м и диаметром 1 м.
В состав этой сборной конструкции включены:
- металлическая рама разборного типа;
- инструмент для бурения;
- лебедка;
- двигатель, передающий усилие на бур;
- вертлюг, часть контура для скользящего крепления деталей;
- водяная мотопомпа для обеспечения давления в системе;
- разведочный или лепестковый бур;
- буровые штанги для формирования колонны;
- шланги для подачи воды к вертлюгу от мотопомпы;
- блок управления.
В числе необходимого оборудования также желательно иметь преобразователь тока. Он нужен, чтобы энергообеспечение процесса было стабильным. Еще обязательно нужна лебедка на поднятие/спуск обсадных и наборных труб.
При выборе мотопомпы лучше остановиться на более мощном аппарате, так как предполагаются большие нагрузки. Для гидробурения понадобиться еще и такой сантехнический инструмент, как трубный ключ, ручной зажим, пересадочная вилка.
Процесс гидробурения с самого начала и до конца работ включает постоянный круговорот рабочей жидкости. С помощью насоса водная суспензия с размытым грунтом выходит из скважины, поступает прямо в приямок и после осаждения взвеси снова подается в скважину.
Кроме такого порядка возможно проводить гидробурение неглубоких скважин на воду, не применяя приямка. Такой способ не требует наличия углубления для отстаивания рабочего раствора, экономит время и дает возможность бурить скважину даже в гаражах и подвалах.
Если рядом с участком есть заброшенный пруд, то можно также обойтись без устройства зумфов – приямков. К качеству поставляемой в скважину воды не предъявляются особые требования
Для гидробурения подбирается мотопомпа, способная перекачивать сильно загрязненную воду. Желательно купить агрегат с напором 26 м, давлением 2,6 атм и производительностью от 20 м3/ч.
Более мощная помпа гарантирует быстрое, беспроблемное бурение и лучшую промывку скважины
Для качественного бурения важно, чтобы из скважины всегда шел хороший поток воды
Пошаговая технология бурения скважин
Важно начинать гидробурение скважины своими руками утром, с учетом климатических условий и особенностей местности. При работе на песке – воды понадобится больше. При извлечении глины необходимо дать время ее растворению, для этого понадобится заблаговременно начать использование воды
При извлечении глины необходимо дать время ее растворению, для этого понадобится заблаговременно начать использование воды.
Разберем детальнее сам процесс бурения:
- выполняется шлифовка стен для укрепления колонны;
- применяемая жидкость охлаждает бур, усиливает его проникновение вглубь грунта;
- отработанный раствор поступает в фильтрующую емкость, где он очищается;
- затем переливается в следующую емкость для последующего применения.
Используемая технология позволяет производить бурильные работы до достижения водоносной жилы. Эффективность и мощность такой установки дают возможность производить работы на глубине до 50 метров. По завершению работ шахта промывается чистой водой, извлекаются буровые штанги.
Укладка обсадных труб
По завершению работ по бурению скважин гидробуром приходит время для монтажа обсадных труб, предотвращающих обрушение стенок шахты. Для этой цели могут применяться:
- сталь;
- пластик;
- асбестоцемент.
Наибольшей эффективностью отличаются пластиковые трубы. Они обладают достаточной прочностью, не поддаются воздействию коррозии, не разрушаются при длительном нахождении во влажной среде. Рекомендуется применять трубы с диаметром 116 мм для коротких скважин, и 125 мм – для глубоких шахт. Помимо этого современные пластиковые трубы позволяют избежать лишних соединений, что значительно усиливает прочность всей конструкции.
Для достижения высокой очистки воды необходимо применять специальные фильтры грубой очистки. Они могут быть самодельными, либо изготовленными в заводских условиях. При самодельном изготовлении подобного фильтра на водозаборной трубе делаются щели небольших размеров, после чего они обматываются мелкой сеткой, которая фиксируется хомутами. После установки фильтра, на дно водозаборной трубы высыпается половина ведра мелкого гравия. После чего производится окончательная размывка водоносного пласта для его очищения от остатков буровой жидкости.
Технологический процесс бурения скважины водой считается ответственной работой. Он требует тщательной подготовки используемого инструмента и строго соблюдения технического процесса. Однако полученный положительный результат, сделанный своими руками будет продолжительное время радовать счастливого обладателя чистой вкусной водой!
Для автономного обеспечения участка важно обустроить скважину. Такие работы выполняют специализированные фирмы, услуги которых стоят дорого. Выходом может стать гидробурение скважин на воду своими руками
Выходом может стать гидробурение скважин на воду своими руками.
Следуйте нашим советам и правильно бурите скважины своими руками.
Сбор информации о местности
Когда требуемые детали и оборудование подготовлены, можно переходить к планированию будущего процесса. Выясните, на какой глубине под участком находится ближайший к поверхности водоносный слой. Карты залегания подземных вод есть у земельных органов. Обязательно нужно обратиться к ним за информацией о геодезических особенностях местности, чтобы знать точное количество обсадных труб.
Узнайте подробности об экологии местности. Нужно убедиться, что поблизости нет кладбищ, захоронений трупов животных или других отходов, включая химические выбросы. Наличие любого токсического источника в непосредственной близости может сделать воду непригодной для употребления в пищевых целях. Тогда есть смысл использовать скважину для получения только технической воды.
Проведение замеров и обустройство участка
Первый этап работ – просчет уровня залегания грунтовых вод. Это требуется для определения сложности бурения и подготовки нужного количества труб.
Наиболее доступный способ – обратиться в соответствующую службу для получения геодезической карты местности. Также следует определиться с водным источником, который будет использоваться для забора промывочной жидкости для бура.
Требуемый объем жидкости для промывки во время бурения определяется с учетом состава грунта и размера скважины, в среднем он составляет от 5 до 21 куб. м воды.
Следующий этап – подготовка рабочего участка. Бурение вручную предусматривает удаление грунта из скважинного канала и обустройство емкостей для промывочного раствора – двух приямков, размеры которых составляют по 1 кубическому метру.
Одна емкость предназначается для слива жидкости и очистки от примесей, вторая – для закачки воды в бурильную установку. Приямки соединяются между собой траншеей, которая обеспечивает свободный ток жидкости. Подготовленные приямки предотвращают растекание грязи по территории участка.
Устройство для бурения монтируется по уровню, чтобы избежать даже незначительного уклона. Шланг помпы на входе устанавливается в первом приямке, а на выходе располагается шланг по направлению к вертлюгу. Через него промывочный раствор попадает в скважинную колонну.
По этой причине подобная буровая технология является достаточно простой и экономичной.
Особенности гидробурения
Способ заключается в извлечении отработанной породы водой, под давлением нагнетаемой в полость шахты. Буровой инструмент для удаления разрушенных слоев не применяется.
Технология заключается в сочетании 2 процессов:
- образование вертикальной скважины в земле посредством поочередного разрушения почвенных пластов;
- извлечение из скважинного ствола измельченных фрагментов грунта под действием рабочей жидкости.
Процесс замешивания раствора на бурение.
Созданию необходимого усилия, требующегося для погружения режущего инструмента в породу, способствует собственный вес оборудования, состоящего из колонны штанг для бурения и оснащения для закачки жидкости в скважину.
Для изготовления промывочного раствора в отдельном приямке в воде затворяют небольшое количество глиняной взвеси, строительным миксером размешивают ее до консистенции кефира. После этого буровая жидкость мотопомпой под напором направляется в скважинный ствол.
При гидробурении жидкая среда выполняет следующие функции:
- удаление из тела водяной шахты фрагментов разрушенной породы;
- охлаждение режущего инструмента;
- шлифовка внутренней полости шурфа;
- укрепление шахтных стенок, позволяющее снизить вероятность обрушения выработки и засыпания отвалом скважинного ствола.
Из отрезков трубы длиной 1,5 м, соединяемых резьбовыми креплениями, формируют колонну, удлиняющуюся за счет наращивания фрагментов по мере заглубления скважины.
Технология гидробурения оптимальна для пород с высокой концентрацией песка и глины. Применять эту методику для обустройства автономного источника на скалистых и болотистых грунтах нецелесообразно: массивные и вязкие слои почвы тяжело вымываются водой.
Особенности установки обсадных труб
После промывки скважины буровые штанги аккуратно извлекаются. Нужно учитывать, что если детали поднимаются тяжело, значит, промывка была недостаточной. Теперь можно устанавливать обсадные трубы. Они могут быть металлические, асбестоцементные или пластиковые. Последний вариант наиболее широко распространен, поскольку очень долговечен, не подвергается коррозии и деформациям. Чаще всего устанавливаются трубы диаметром 125 мм, для неглубоких скважин подойдет вариант 116 мм. Достаточная толщина стенок деталей – 5-7 мм.
Для лучшего качества подаваемой воды и дополнительной очистки ее от грязи используются фильтры: с напылением, щелевые или . В последнем случае простейшим вариантом можно считать такой: с помощью болгарки по всей обсаде поперек выполняются щели. Для изготовления фильтра более высокой очистки в трубе просверливается множество отверстий, затем деталь оборачивается специальной сеткой или геотканью для лучшей фильтрации, все закрепляется хомутами. Обсадная труба с фильтром на конце опускается в скважину.
Скважинный фильтр такого типа легко может быть выполнен самостоятельно. Для этого в обсадной трубе высверливаются отверстия, которые лучше закрыть сверху слоем геотекстиля или специальной сетки
Если установка затруднена наличием сильного водоноса, который быстро «замывает» скважины, можно попробовать следующее. В прикручиваемом на фильтр наконечнике нарезаются прорези или сверлятся отверстия. На трубу надевается оголовок, к которому крепится напорный шланг от помпы. Затем включается как можно более мощный напор воды. После этих манипуляций обсадная колонна должна легко войти в водонос. После установки обсадной трубы в качестве дополнительного фильтра можно засыпать внутрь колонны половину ведра гравия.
Следующее действие – очередная промывка скважины. Это необходимо, чтобы размыть водонос, который насытился буровым раствором в ходе бурения. Операция выполняется следующим образом. На трубу надевается оголовок, закрепляется шланг от мотопомпы и внутрь скважины подается чистая вода. После промывки колонна равномерно и плотно засыпается гравием. Теперь на тросе можно опускать насос и пользоваться скважиной. Небольшой нюанс: механизм нельзя опускать на самое дно, иначе он очень быстро выйдет из строя. Оптимальная глубина – чуть ниже уровня водяного столба.
Процесс гидробурения скважины на воду достаточно прост и вполне доступен для самостоятельного выполнения. Однако прежде, чем начать работы, нужно очень внимательно изучить инструкции, а лучше всего, принять участие в бурении под руководством специалистов. Несмотря на кажущуюся простоту, есть множество нюансов, известных только профессионалам. Если же нет опыта или желания, можно пригласить специалистов, которые достаточно быстро и за приемлемую стоимость пробьют скважину и обустроят ее. Владельцу останется только радоваться появлению автономной системы водоснабжения у себя в доме.
Сейчас существует много различных технологий, существенно облегчающих человеку жизнь, и… его кошелек. Но, по той причине, что кошелек и так не тяжелый, то такая тема, как гидробурение скважин своими руками интересует многих людей. В этой статье мы увидим, что это такое, и как возможно выполнить такие работы без бригады специалистов.
Мы не будем рассматривать, для чего нужна скважина, потому что этим вопросом интересуются исключительно те люди, у которых есть проблема с водоснабжением. Итак, вы стоите перед выбором, и не знаете, какой из многочисленных предложенных способов бурения выбрать.
Установка фильтров
Для того чтобы улучшить качество воды, к обсадной трубе часто прикрепляют различные фильтры. Покупные модели бывают в основном двух типов – щелевые и с напылением. Но такое устройство можно сделать и самостоятельно. Для этого болгаркой просверливают на обсадной трубе очень много мелких отверстий, оборачивают ее геотекстилем или специальной сеточкой и скрепляют все детали хомутами.
Если трубу с фильтром при установке сносит вода, на конструкцию нужно накинуть оголовок напорного шланга мотопомпы и под мощным водным напором опустить в скважину снова. После этого для дополнительной фильтрации вовнутрь колонны можно всыпать полведра гравия.
Технические особенности и преимущества гидробурения
Гидробурение скважин – это метод разрушения структуры грунта под влиянием бура с применением жидкости. Данный процесс считается самым доступным вариантом самостоятельного обустройства собственного водозабора в загородном подворье. Превосходно работает в условиях песка и глины, значительно сокращает время проведения монтажных работ, затраты человеческих и энергетических ресурсов.
Не рекомендуется его применение на болотистой местности и при прохождении скалистых пород. В прохождении болота он малоэффективен. Для проведения бура сквозь скальные породы необходимо использовать механическое бурение, человеческих усилий будет явно недостаточно.
Такой принцип работы заключается в ускоренном вымывании мелких частиц грунта и поднятие их с помощью струи воды под большим напором. Основным условием остается легкость вымываемой породы и быстрота ее разрушения.
Такой метод для бурения скважин имеет ряд преимуществ:
- незначительная себестоимость работ;
- возможность проведения работ в ограниченном пространстве;
- нет зависимости от посторонних людей и мощной крупногабаритной техники;
- получаемый ствол скважины обладает достаточной прочностью.
Для проведения таких работ необходимо наличие воды под нужным напором. Это может обеспечить гидропомпа и емкость объемом 5-21 м³, в зависимости от особенностей местности и глубины будущей конструкции. Хорошим подспорьем будет наличие центрального водоснабжения.
Для проведения подобной работы понадобится применение буровой установки малых габаритов. Как правило, она имеет диаметр 1 метр и высоту до 3 метров.
Оборудование для гидробурения включает в себя:
- разборную раму из прочной стали;
- лебедку на электроприводе;
- специальный контур, обеспечивающий скольжение элементов по раме;
- специальный бур со штангами;
- гидропомпа и шланг для подачи воды;
- блок управления.
Перед началом работ, необходимо позаботиться о наличии сетевого источника электропитания или генератора. А еще пригодятся: обсадные трубы, основной фильтрующий элемент и стандартные рабочие инструменты.
Что нужно приготовить для работы?
Гидробурение скважин осуществляется с помощью малогабаритной установки или МБУ. Те, кто привык связывать процесс бурения с громоздкими механизмами, будут удивлены, что это устройство представляет собой установку высотой в три метра и диаметром метр. В состав этой сборной конструкции входит:
- разборная металлическая рама;
- буровой инструмент;
- лебедка;
- двигатель, который позволяет передавать на бур усилие;
- вертлюг – часть рабочего контура, обеспечивающая скользящее крепление остальным деталям;
- водяная помпа, которая создает и поддерживает давление в системе;
- бур для прохождения почвы, может быть разведочным или лепестковым;
- буровые штанги, формирующие колонну;
- шланги, подающие воду от мотопомпы к вертлюгу;
- блок управления установкой.
Потребуется преобразователь тока, который необходим для бесперебойного снабжения оборудования электричеством, лебедка для опускания и поднятия наборных и обсадных труб. Устройство может быть встроено в МБУ, этот момент потребуется уточнить. Выбирая бензиновую мотопомпу для перекачивания бурового раствора, лучше взять достаточно мощный качественный аппарат, поскольку нагрузка на него будет большой. Понадобятся обсадные трубы, фильтр и мелкий инструмент, к которому относится трубный ключ, пересадочная вилка, ручной зажим и др.
Для бурения скважины используется стандартный бур, но в зависимости от типа грунта могут потребоваться и его специальные разновидности
Кессон для скважины своими руками
Как уже говорилось, насосное оборудование для скважин лучше располагать в специальном приямке, а не на поверхности земли. Для этого приямок бетонируется и утепляется либо в нем устраивается кессон.
Под этим названием понимают специальную емкость из металла или пластика, в которой соединяются верхняя часть скважины и труба, отводящая воду к строениям. При этом там же располагают насосное оборудование, напорный бак (не всегда), электрооборудование и приборы контроля.
Доступ к кессону обеспечивает люк. Утепление конструкции не обязательно, но для предотвращения промерзания зимой верхнюю часть (крышку и «потолок») снабжают слоем теплоизоляции толщиной 50…100 мм. Дополнительно могут изолироваться стены кессона.
Самостоятельно можно устроить конструкцию из бетона, кирпича, блоков (с тщательной гидроизоляцией), сварить из листового металла. Промышленно выпускаются пластиковые изделия.
Типы водозаборных выработок и грунтов
Перед началом буровых работ следует изучить состав грунта на участке, чтобы хотя бы примерно представить свою будущую скважину.
В зависимости от особенностей пролегания водоносного слоя различают три вида скважин:
- абиссинский колодец;
- фильтровая скважина;
- артезианская скважина.
Абиссинский колодец (или скважина-игла) может быть устроен практически повсеместно. Пробивают его там, где водоносный слой залегает относительно близко к поверхности и приурочен к пескам.
Для ее бурения используют технологию забивки, которая не подходит для сооружения скважин других видов. Все работы обычно можно выполнить в течение одного рабочего дня.
Эта схема позволяет изучить особенности устройства различных скважин, чтобы лучше понять технологию их бурения и выбрать подходящий метод (кликните для увеличения)
Но дебит таких скважин невелик. Чтобы обеспечить дом и участок достаточным количеством воды, иногда имеет смысл сделать две такие скважины на участке. Компактные размеры оборудования позволяют без особых проблем устроить такую скважину прямо в подвале.
Фильтровые скважины, которые также называют скважинами “на песок”, создают на грунтах, где водоносный слой пролегает относительно неглубоко – до 35 метров.
Обычно это песчаные грунты, которые хорошо поддаются бурению. Глубина фильтровой скважины обычно варьируется в пределах 20-30 метров.
На этой схеме наглядно представлено устройство фильтровой скважины. В нижней ее части необходимо установить фильтр, чтобы предотвратить попадание песка и ила в воду
Работы при хорошем раскладе отнимут два-три дня. Фильтровая скважина нуждается в хорошем обслуживании, поскольку постоянное присутствие в воде частичек песка и ила может вызвать заиливание или запесочивание.
Обычный срок эксплуатации такой скважины может составлять 10-20 лет. Срок может быть больше или меньше в зависимости от качества бурения скважины и ее дальнейшего обслуживания.
Артезианские скважины, они же скважины “на известняк”, самые надежные, поскольку водонос приурочен к коренным отложениям. Воду вмещают многочисленные трещины скальной породы.
Заиливание такой скважине обычно не грозит, а дебит может достигать примерно 100 куб.м/ч. Но и глубина, на которую предстоит провести бурение, обычно оказывается более чем солидной – от 20 до 120 метров.
Разумеется, бурить такие скважины сложнее, а времени и материалов на выполнение работ уйдет значительно больше. Профессиональная бригада может справиться с работами дней за 5-10. А вот если мы бурим скважину на участке своими руками, может понадобиться и несколько недель, и даже месяц или два.
Но усилия стоят того, ведь артезианские скважины могут без проблем прослужить полвека, а то и больше. Да и дебит такой скважины позволяет снабжать водой не только один дом, но и небольшой поселок. Только для устройства подобной выработки не подходят ручные методы бурения.
Физико-механические свойства грунтов также имеют большое значение при выборе метода бурения.
В ходе работ может понадобиться пройти самые различные пласты, например:
- влажный песок, который поддается бурению практически любым способом относительно легко;
- водонасыщенный песок, извлечь который из ствола можно только с помощью желонки;
- крупнообломочные породы (гравийные и галечниковые отложения с песчаными и глинистыми заполнителями), бурят которые желонкой или стаканом в зависимости от заполнителя;
- плывун, представляющий собой мелкодисперсный песок, перенасыщенный водой, вычерпать его можно только желонкой;
- суглинок, т.е. песок с обильными включениями глины, пластичный, хорошо поддающийся бурению шнеком или колонковым стаканом грунт;
- глина, пластичная порода, с бурением которого справится шнек или стакан.
Как узнать, какие грунты залегают под поверхностью, и на какой глубине находится водоносный слой? Конечно, можно заказать геологические исследования грунта, но это процедура не безвозмездная.
Почти все выбирают более простой и дешевый вариант – опрос соседей, которые уже пробурили скважину или соорудили колодец. Уровень воды в вашем будущем водоисточнике будет примерно на той же глубине.
Бурение новой скважины на небольшом расстоянии от уже существующего сооружения может и не пойти по точно такому же сценарию, но скорее всего, будет очень похожим.
Инструменты для гидробурения скважины
Изображение 2. Схема гидробурения.
Для бурения скважин на воду необходимо запастись:
- рабочими перчатками;
- резиновыми сапогами;
- лопатой;
- емкостями для воды объемом примерно в 2 куба (всего в процессе работы будет потрачено от 5 до 20 кубов);
- трубным ключом;
- ручным зажимом;
- пересадочной вилкой.
В специализированных точках продажи нужно приобрести:
- Разборную малогабаритную установку МБУ.
- Мощную мотопомпу бензиновую для перекачки бурового раствора.
- Обсадные трубы 125мм диаметра (для неглубоких скважин хватит и 116мм). Для обсадки скважин на воду подходят трубы асбестоцементные, стальные, но лучше брать пластиковые – они гораздо дольше прослужат.
- Фильтр: щелевой, или с напылением.
- Насос.
Что касается малогабаритной бурильной установки, то ее комплектация обычно имеет следующий вид (изображение 1). Производители включают в набор стандартный для прохождения грунта конусообразный бур (лепестковый, или разведочный). Однако в зависимости от вида грунта могут потребоваться и другие конфигурации бура, которые покупают отдельно. Поэтому до начала работ рекомендуется уточнить в земельном отделе местной администрации тип почвы на участке бурения.
Собирают разборные части МБУ согласно инструкции непосредственно возле места бурения. Обычно на сборку уходит не более получаса
Очень важно в процессе монтажа МБУ ровно выставить конструкцию по горизонтали. Иначе из-за перекосов, даже незначительных, установка обсадных труб будет очень проблематичной
Как сделать бур для шнекового бурения: материалы и инструкция
Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:
- Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
- Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
- Металлический лист, если планируется спиральный нож.
- Диски стальные с зубьями от электропилы.
- Сварочный аппарат.
Спиральный простой и двухступенчатый бур: чертежи
Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.
Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.
В условиях домашней мастерской своими руками гораздо проще сделать идентичный по функциональности, но более простой в сборке бур для скважин разного диаметра с круговыми ножами вместо спирали.
Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.
Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.
К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.
Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.
Ложка: бур для работ в сыпучих породах
При обустройстве источника в сухом грунте требуется инструмент со снарядом, который удерживает вырытую почву внутри. Такой бур-ложку, как на чертеже, для бурения песчаных скважин также можно сделать своими руками из толстостенной газовой или водопроводной трубы.
Отрезок трубы заглушают пластиной по верхнему краю, оставляя в центре отверстие для стержня. К стержню приваривают старое сверло большого диаметра. Стержень приваривают по центру трубы. На одной из сторон трубы формируют прямоугольное окно для выемки почвы. Нижний край разрезают в виде лепестков, отгибая края наружу для большего диаметра врезки и захвата грунта. Нижние края затачивают.
Приспособить в качестве резервуара для отработанного грунта в ложковом буре можно и старый металлический баллон. Таким буром, собранным своими руками, бурят скважины большого диаметра.
Особенность технологии гидробурения

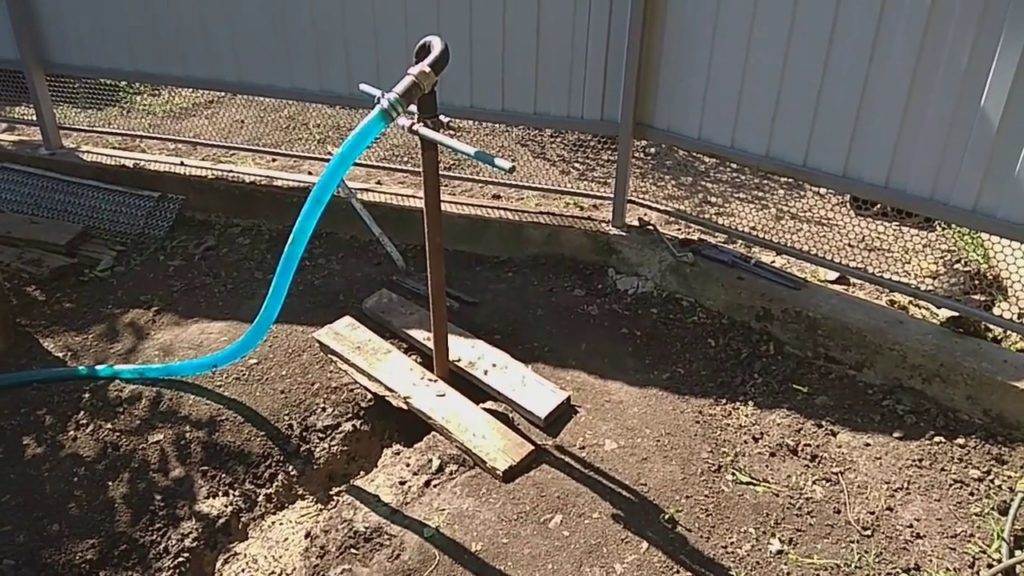

По сути, это комплексная работа, в которой сочетаются процессы непосредственного бурения и размягчения грунта. На почву воздействует не только инструмент, но и давление жидкости, и грунт после разрушения вымывается на поверхность. Работу можно значительно ускорить, если добавить в напорную воду какой-либо абразив (к примеру, кварцевый песок), охотничью дробь (стальные шарики) или что-то подобное. Это существенно повысит эффективность дробления твердых сегментов (пластов, кусков) грунта.
Плюсы
- Компактность оборудования, следовательно, возможность ведения бурения на ограниченном сегменте, без риска нанесения ущерба обустроенной территории.
- Высокая скорость технологических операций и сокращение их числа.
Минус
Придется немного потратиться на средства механизации, так как самодельным буром даже при небольшой глубине проходки явно не обойтись.
