Кабельная канализация: что это такое и для какой цели производят ее монтаж? Строительство

Материалы

Какие трубы можно использовать для монтажа канализации?

В настоящее время в массовой продаже можно найти четыре разновидности труб и фасонины:

Чугунные. Они дороги, обладают солидным весом и требуют значительных затрат времени на монтаж раструбных соединений: раструб чеканится каболкой (органическим волокном со смоляной пропиткой) и герметизируется цементом. Достоинство чугунных труб — низкий уровень шума: вы практически не слышите слива воды соседями по стояку;

Чугунный стояк канализации

ПВХ. Низкая цена сочетается с долговечностью материала (ВСН 58-88 предусматривает срок службы полимерной канализации в 60 лет против 40 лет у чугуна) и предельной простотой монтажа: отрезанная по размеру труба вставляется в снабженный резиновым уплотнителем раструб;

Раструб канализации ПВХ

Полипропиленовые. Они отличаются от ПВХ повышенной термостойкостью (90 градусов против 65) и несколько большей кольцевой жесткостью;
Так называемая бесшумная канализация отличается от обычных полимерных труб слоем полимера с минеральным наполнителем. Он действительно заметно снижает уровень шума при сливе воды, но лишь в комплексе с другими мерами — уменьшенным шагом крепежа и хомутами с поглощающими вибрацию прокладками.

Стояк из бесшумной пластиковой трубы

Производители фасонины и труб обычно используют цветовую маркировку:

Серый цвет указывает на назначение для монтажа внутренней канализации;
Оранжевые трубы предназначены для укладки в грунт;

Оранжевые трубы могут укладываться в грунт

Белая канализация — бесшумная.

Прокладка пакета труб

Когда на местности имеется естественный перепад высот, тогда пакет труб размещают на одинаковой глубине по всей протяженности между смотровыми конструкциями, но на расстоянии десяти метров от ревизионных устройств укладку делают с уклоном. Это необходимо, чтобы ввести трубы в колодец на нужной высоте. Выравнивают пакет относительно горизонта с помощью шнура, который натягивают вдоль боковой границы канавы.

Торцы труб из асбестоцемента между устройствами объединяют при помощи разогретых полиэтиленовых муфт или манжет, зафиксированных раствором из цемента. Существует еще один способ стыковки, когда используют металлическую манжету и смоляные ленты.

Если задействуется труба гибкая двустенная для кабельной канализации, ее соединяют в пакет путем сварки стыков.

Укладка медного кабеля

Кабели, отличающиеся небольшой емкостью (такие как распределительные или внутризоновые медные) количеством не более 100 пар затягивать принято вручную. При этом на запаянный конец кабеля помещают так называемый «чулок», сделанный из гальванической стали. За втулку или петлю на конце прикрепляют проволоку заготовки. Укладку кабеля выполняют в следующей последовательности:

Барабан с укладываемым кабелем нужно закрепить со стороны принимающего устройства на приспособлениях (это могут быть козлы, тележки и т.д.). Его подают с верхней части барабана.
В месте входа в отверстие помещают разрезные втулки из полиэтилена или кабельные коленья с целью защиты покрытия кабеля от появления задеров.
Получив соответствующий сигнал от исполнителя работ, в приемной конструкции вытягивают заготовку с кабелем, подсоединенным к ней, а у подающего устройства приступают к регулировке натяжения кабеля, поступающего от барабана. После завершения монтажа в пролете, концы кабеля проверяют на предмет герметичности и укладывают на консоли. Его концы отмечают бирками с пометками А или Б.
Прокладку кабеля в канализации зимой в полиэтиленовом шланге допустимо осуществлять при температуре не менее 10 градусов мороза, а в свинцовой оболочке – не ниже минус 20.

Не пропустите: Что делать сначала: электрику или штукатурку стен. Электропроводка под штукатурку: правила монтажа, штробление, поиск скрытого кабеля

Укладка оптоволоконного кабеля

Выполняется прокладка оптического кабеля в канализации аналогично тому, как это делается с медным кабелем. Правда, имеется ряд технологических нюансов, связанных с особенностью конструкционного решения оптоволокна, в результате его можно затягивать отрезком километровой длины, а на участках, имеющих повороты, до полукилометровой. Поскольку на оптоволокно плохо влияют механические нагрузки извне, его принято защищать в канализации трубками из полиэтилена, имеющими диаметр 25-63 миллиметра. Их втягивают в канал и непосредственно в них помещают кабель. При этом прокладка оптоволоконного кабеля в канализации всегда выполняется с использованием вертлюга и с приспособлением захвата оптоволокна, компенсирующего его растяжение.

Особенности монтажа кабельной канализационной системы

Заглубление кабельных каналов зависит от материала труб и места укладки и может составлять от 40 до 200 см. Глубже всего монтируют бетонные трубы, пластиковые же укладывают на наименьшей глубине. Кроме того, максимально заглубляют трубопроводы, проходящие под трамвайными путями, минимально – под пешеходными зонами, на средней глубине – под автомобильными дорогами.
При укладке труб необходимо соблюдать уклон в 4 мм на каждый метр. Это позволяет стечь воде, попавшей в каналы.
Трубы и кабель в них между колодцами нужно укладывать по прямой линии. Разрешается лишь небольшое смещение, которое должно составлять не более 10 мм на каждый метр трубы.
В зависимости от получающейся схемы укладки кабеля каждые 25-150 метров устанавливают смотровые колодцы.
Кабель в тоннеле
Внутри подвалов зданий, больших коллекторов и т.п. нецелесообразно проводить укладку кабеля в трубах, здесь провода протягивают по специальным консолям.
Если в траншею проводят укладку нескольких труб, то те из них, в которых будут протянуты провода с наименьшим напряжением, должны находиться ближе всех к поверхности земли.
Оптимальным диаметром труб кабельной канализации считается 100 мм. В используемых ранее трубах сечения в 15 см сложнее осуществлялась протяжка кабеля.
В одной трубе нельзя укладывать электрический и телефонный провод.
Необходимо правильно выбрать смотровой колодец по объему и в зависимости от места расположения и выполняемой функции.

Не пропустите: Розетки в интерьере ванной — как правильно их разместить. Правила выбора, размещения и монтажа розеток в ванной комнате

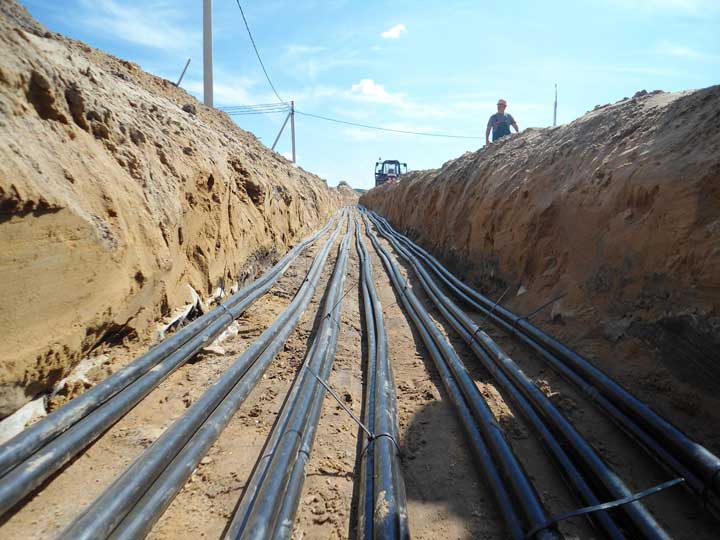

Способы укладки кабеля СПЭ в траншее

Однофазные кабеля из сшитого полиэтилена в траншею можно уложить 2-мя вариантами:

треугольником

в один ряд или плоскость

Основной способ это треугольник. В этом случае, образуется симметричная система и минимальные потери на взаимоиндукцию. Но самое главное – это экономия места, тем более это актуально в городских условиях монтажа кабелей СПЭ.

Укладка 3-х фаз производится поочередно. Причем, проложив эти три фазы, их сразу же необходимо увязать в треугольник, и только после этого приступать к прокладке остальных фидеров. Иначе вполне реально перепутать фазы разных КЛ.

По условиям прокладки, в стандартную траншею рекомендуется укладывать не более 6-ти кабельных линий СПЭ (шесть треугольников). Но если позволяет ширина трассы, то умещают и более.

А если прокладывать их в ряд, то поместится максимум 2 кабельных фидера.

При стесненных условиях, для защиты соседних кабелей, в качестве перегородок применяют вертикально стоящие железо-бетонные плиты. Высоты кирпича для этих целей не хватит.

Увязка однофазных КЛ 6-10кв СПЭ в треугольник производится ПВХ хомутами.

Могут применяться и другие приспособления. Самое главное, чтобы они были не магнитными.

Как прокладывается кабельная канализация в городе?

Как и при построении других инженерных систем, все начинается с проектирования. Специалисты рассчитывают протяженность и количество компонентов, рисуют схемы прокладки, подбирают материалы и оборудование (колодцы и каналы).

Прокладка кабельной канализации – сложная задача еще и по причине ее значительной протяженности (от 25 до 150 метров на прямых участках). Тут не обойтись без масштабных земляных работ с применением тяжелой техники.

Если предусмотрена масштабная канализация большой емкости, роют туннель, а его стены возводят из кирпича или бетона. В итоге получается крупное подземное сооружение, где можно расположить большое количество параллельных кабельных линий разного типа. И где специалисты по обслуживанию кабельной канализации обладают большей свободой действий.

На менее емких и не таких масштабных участках кабельной канализации трубы прокладывают путем горизонтального бурения почвы от колодца к колодцу. Это самый выгодный, простой и быстрый вариант. Тем более, что в этом случае не потребуется снимать на участке асфальт.

Есть и третий способ – рытье траншей, в которые укладываются трубы с соблюдением технологических норм. Этот способ практикуют на коротких участках.

О видах колодцев

Как указывалось, выше, колодцы имеют маркировку ККС от 1 до 5, и при этом каждый параметр имеет свои значения.

Тип ККС-1, колодец имеет вид прямоугольной плиты, размером 1030*1050мм. Рабочая высота колодца 78см. При помощи сварки соединены верхняя и нижняя части. В верхнем отсеке предусмотрено наличие отверстия под люк.
Тип ККС-2, иногда встречается маркировка БТК. В собранном варианте исполнения. Колодец имеет форму восьмигранника, имеющий две части, герметично соединяемые друг с другом. Нижняя часть ККС-2 является рабочим дном железобетонной конструкции. В верхней части имеется отверстие, которое используется для монтажа люка серии ЛЧ-ГТС. Общая высота конструкции этого модельного ряда 1410мм, ширина 1070 мм, а рабочая дина 1470 мм.
Тип ККС-3. Иногда можно встретить маркировку МТК. Конструкция имеет идентичные сходства с серией ККС-2. Высота конструкции 1810 мм, длина – 2010 мм, ширина – 1170 мм.
Тип ККС-4. В документах встречается иногда маркировка СТК. По визуальным характеристикам колодец имеет схожие свойства с ККС – 2 и ККС-3, но отличается внушительными размерами. Высота колодца – 2010 мм, ширина – 1300 мм, высота – 1560 мм.
Тип ККС-5. Иногда встречается маркировка ТКБ. Наиболее крупный тип колодца, который имеет размеры – высоту- 2010мм, а также длину –3030 мм, ширину – 1560 мм.

Устройство кабельной канализации

Данные работы ведутся со стороны принимающего колодца. Кабель подается в верхней части барабана, а на входе в канал должны находиться полиэтиленовые втулки или кабельные коленья. В приемном колодце начинается вытягивание проволочной заготовки с кабелем, тогда как у подающего колодца натяжение с барабана кабеля постоянно контролируется.

Когда прокладка в пролете заканчивается, концы проверяются на герметичность и укладываются на консолях. Прокладка кабеля в кабельной канализации в зимнее время может осуществляться при температуре не ниже 10 °С, тогда как если используется оболочка из свинца, то температура внешней среды может составить -20 °С.

Прокладка кабеля в канализации

Кабельная канализация — для простого обывателя звучит достаточно странно. Но для специалиста в области прокладки кабельной продукции ничего странного в этом словосочетании нет. Слово «канализация» подразумевает всего лишь проложенные под землей туннели для прокладки кабелей. А так как они находятся под землей, то и носят такое название.

В городских условиях, где не так уж много места для инженерных сетей, необходима прокладка не только электрических и телефонных коммуникаций, но также труб водопровода, отопления и так далее. Чтобы убрать их из городского ландшафта и скрыть, много лет тому назад было принято решение располагать их в подземных тоннелях или коллекторах.

Кабельные канализации для чего предназначены

Кабельная канализация предназначена для того, чтобы защитить провода от метеорологических осадков и нагрузки земли и дорожного покрытия. Ее используют для ремонта, замены и разветвления электрических, телефонных сетей, но при этом разрывать землю или разрушать дорожное покрытие не потребуется.

Разновидности кабельной канализации

Популярной разновидностью кабельной канализации считается та которая основана на методе прокладке трубопровода. Трубы начинают монтировать в траншеи, которые были вырыты заранее. Но укладка возможна и без траншей, в данном случае, кабель расположен над землёй и почвенный покров не нарушается. Такого вида монтаж осуществляется горизонтальным бурением.

Эти системы имеют различие по размеру сечения и по форме колодцев, материалов и самих труб, которые применяют при производстве деталей. Колодцы бывают из пластика, кирпича и железобетона.

Для монтажа кабельной канализации используют трубы из следующих материалов:

Пекового волокна;
Асбеста;
Бетона;
Пластика;
Стеклопластика.

Самые востребованные трубы, которые используют для кабельной канализации являются асбестовые. В индивидуальных случаях применяют блоки из пластика, которые имеют несколько секций их называют ещё мультиканалами.

Устройство кабельной канализации

Чтобы произвести такие работы необходимо иметь некую сноровку, опыт и знания. Если будут допущены ошибки, то это обязательно отразиться на работе электрической и телефонной сети.

Последовательность проведения работ:

Создание проектов схем и чертежей, при этом учитывая все существующие коммуникации, а также сметы и разрешения, для проведения работ и других необходимых документов;
Производят разметку территории, на которой будет устанавливаться кабельная канализация;
Затем производят земельные работы по размеченной территории, идет подготовка траншей и котлована под колодец. Стены котлована под колодец должны быть больше по ширине на 40-50 см, а дно и стены утрамбовывают и делают настил из песка в 15-20 см. Песок обязательно должен быть немного влажным, это нужно для того, чтобы была возможность его утрамбовать. Если количество грунтовых вод большое количество, то дно котлована для колодца необходимо залить бетоном
Руками многометровые траншеи копать довольно долго, поэтому стоит воспользоваться услугами спецтехники. Спецтехника справиться с общим объёмом работ, но если рядом проходят другие виды коммуникаций, то работы лучше проводить вручную. Стенки укрепляют траншеи укрепляют распорками. Дно траншеи утрамбовывают под специальным уклоном. Затем изготавливают насыпь из песка и делают бетонный пол.
Далее на высохшее бетонное основание устанавливают колодец. Колодец должен быть установлен без всякого уклона, и чтобы было всё ровно, необходимо воспользоваться строительным уровнем. Данное условие нужно для того, чтобы трубы и кабели можно было соединить без проблем. Колодец тщательно фиксируют на бетонном основании.
Трубы для кабельной канализации укладывают в траншеи на расстоянии не больше 0,25 м. Расстояние между стенками траншеи и трубами после того, как убрали распорки, засыпают землёй и утрамбовывают каждый слой. Данный метод позволяет предотвратить обвала стенок траншеи после сильных осадков. Трубы между собой соединяют манжетами или муфтами (для труб из асбеста), а трубы из пластмассы соединяют специальным устройством.
Места соединения труб обязательно обеспечивают герметизацию. После проверки стыков на герметизацию и проверки уклона труб, траншею засыпают смесью песка и земли. Данную насыпь утрамбовывают каждые двадцать сантиметров.
После всех вышеперечисленных манипуляций начинают работу с кабелями. Подготавливают кабель и кабельные каналы для того, чтобы его протянуть. При помощи алюминиевых штырей выполняют работу по протяжке кабеля. Эти штыри между собой соединяются резьбой, их наращивание происходит до тех пор, пока конец штыря не покажется в колодце. При помощи навернутой проволоки вытягивают штыри, а кабель канал при этом остается в трубе.
Кабель обматывают проволокой и пропускают через канал. Например: на конец кабеля надевают колпак с петелькой, за которую и вытаскивают кабель. При данном способе укладки кабеля бухту с кабелем ставят на катушку, которая вращается.

Проектирование

Проект разрабатывается на основании инструкции Министерства связи России. Нормы проектирования кабельной канализации предусматривают выполнение условий:

количество кабелей в трубе не должно превышать 5-6 штук. Их объем не более 76% от объема внутреннего пространства;
прокладка электрических и оптических кабелей в одном канале не допускается;
проводное вещание может прокладываться совместно с линиями связи, если их суммарное напряжение не более 240В, длина параллельной прокладки не более 2км;
сети должны располагаться на 20 см ниже силовых проводников при размещении в одном канале;
линии должны находится на 10 см выше водопроводов, теплопроводов при прохождении в общем коллекторе;
минимальная глубина не менее 1м под трамвайными путями, 1,4м – под автомобильными дорогами;
расстояние между колодцами кабельной канализации не более 150м;
при высоком уровне грунтовых вод обязательно предусмотреть дренажные водоотводы, предотвращающие попадание жидкости в систему.

Проектирование начинается после получения технического задания от заказчика, результатов инженерных изысканий, сводного плана коммуникаций. На проектируемую сеть действуют постоянные и временные нагрузки. К постоянным относится вес самих трубопроводов, проводников, грунта, к временным – нагрузка от транспорта при прокладке под дорогами. После выбора места прохождения определяется материал трубных заготовок. Уклон составляет 3-4мм на 1м. Трубопроводы укладываются на высоте от 40 до 200см от уровня земли.

Проектировщик разрабатывает:

план, на котором указана трасса, надземные и подземные сооружения с привязкой к существующим точкам;
участок, подлежащий шурфованию;
профиль с указанием глубины залегания, наличие прочих коммуникаций с высотными отметками;
количество каналов или емкость;
номера и типы колодцев с нанесением между ними длины пролетов.

Проектом предусматриваются гидроизоляция колодцев, защитные мероприятия для предотвращения смещения конструкций под действием грунта, температурных перепадов, для антикоррозионной электрохимической защиты металлических сооружений в зоне прокладки коммуникаций.

Технология производства работ имеет два этапа:

Укладка трубных пролетов открытым или закрытым способом. Открытый предусматривает разработку траншей землеройной техникой, закрытый – устройство горизонтальных скважин методом бурения, прокалывания или продавливания машинами горизонтально-направленного или шнекового бурения . Закрытый метод распространен при проходе под автодорогами, железнодорожным полотном, при стесненной городской застройке.
Протягивание проводов. Проектом устанавливается перечень оборудования и оснастки для данной процедуры. При массе 1м проводника до 1,5 кг протяжку можно осуществить вручную, до 6 кг – ручной лебедкой, от 6 кг – специальной машиной. Вид, марка, диаметр каната зависит от применяемых приспособлений. Процесс вытягивания следует проводить равномерно и плавно, контролируя степень натяжения. После завершения осуществляется проверка концов на герметичность.

Проектирование кабельной канализации в Москве осуществляет проектное бюро «МСО-7».

Прокладывание кабельных сетей

Кабельная канализация представляет собой целую систему подземных каналов, площадок и колодцев, которые необходимы для прокладывания абсолютных разных видов проводной связи. Прокладывание кабельных сетей предусматривает комплекс мероприятий, но для начала нужно получить все необходимые справки и разрешения. Естественно, строительство сетей канализации имеет много нюансов. Поэтому задолго до начала строительных работ придется выполнить следующие действия:

Если прокладывание кабеля намечается в городской местности, то тут есть два варианта: строительство телефонной канализации или использование имеющейся городской канализации. Как показывает практика, чаще всего приходится совмещать оба варианта в одно целое. Просителю нужно обратиться к собственнику городской (или поселковой) телефонной канализации для решения данной ситуации. Собственник канализации предоставит просителю тех. условия на ее использование, где будут определены работы, которые нужно выполнить просителю для получения разрешения на проведение работ по прокладыванию своего кабеля в канализации.
Когда тех. условия получены, нужно выполнить проектирование. Проект по прокладыванию кабельной системы можно заказать проектировщику, у которого есть допуск к СРО. К тому же, если в тех. условиях указана докладка кабельной канализации, то в проекте должно быть указано, как проложить канализацию, а также подробно расписано все: от материалов труб до процесса герметизации.
В случае, если проситель не хочет в последствие передать свою будущую кабельную канализацию кому-то на баланс, то подробной расшифровки в тех. условиях проситель не получит.

На сегодняшний день строительство кабельной канализации стоит немалых денег. Однако расценки на прокладку канализации за метр у всех фирм разные. В данном деле нужно иметь правильный подход, изучить рынок и найти фирму, которая предлагает адекватные расценки.

Правила проектирования: нормы и требования, СП

При проектировании и строительстве кабельной канализации необходимо соблюдать определенные нормы и правила.

Нормы строительства предусматривают следующие способы защиты:

от электрохимической коррозии,
от попадания воды и газа в трубопроводы и колодцы,
от механических воздействий почвы и сдвигов грунта.

По возможности для прокладки кабелей выбирается непроезжая часть дороги, чтобы избежать пересечений с рельсовыми путями и уличными дорогами.

Свод правил проектирования и строительства разработан для систем электросвязи зданий и сооружений. В нем регламентируются все необходимые требования для прокладки кабелей. Министерством связи для регламентации ведомственных строительных норм издан документ ВСН 116-93.

Требования по установке смотровых колодцев:

Расстояние между колодцами не должно быть более чем 150 м.
Используются железобетонные колодцы, сборной и полносборной конструкции. Колодцы из других материалов применяются, если их использование обосновано. В последнее время часто применяются готовые пластиковые колодцы с ребрами жесткости, особенно при небольшой нагрузке.
Для увеличения объема допускается строительство новых колодцев рядом с уже существующими.

Требования по прокладке трубопроводов:

Внутренняя поверхность трубопровода должна быть гладкой.
Трубопровод должен быть устойчивым к морозу, физическим нагрузкам, водонепроницаемым.
Для распределительных и магистральных сетей применяют трубы из полиэтилена с внутренним диаметром 55-58 мм. В остальных случаях — бетонные и асбестоцементные трубы 90-100 мм, либо из вторичного полиэтилена наружным диаметром 63 и 110 мм.

Общие нормы прокладки кабелей в трубопроводах:

Кабели различных видов могут прокладываться в кабельной канализации. Но не более 5-6 кабелей одного типа в одной трубе, и они не должны занимать более 0,75 диаметра канала.
Бронированные кабели могут прокладываться без полиэтиленовых труб. Небронированные прокладываются в коллекторах малого сечения.
Кабели сетей проводного вещания могут быть проложены совместно с кабелями связи, если их совместное напряжение не превышает 240 В, и длина участка контролируется.

Температурные требования:

Работы, связанные с прокладкой кабелей в свинцовой оболочке на открытом воздухе, проводятся при температуре не ниже -20оС.
Прокладка кабеля в полиэтиленовой оболочке производится при температуре -10оС.

Требования по размещению и способу прокладки кабелей:

Если кабели располагаются в два ряда от прохода, то их последовательность сверху вниз такова: 1 ряд — кабели проводного вещания, кабели связи, теплопроводы; 2 ряд — силовые кабели, кабели проводного вещания, кабели связи, водопроводы.
При расположении в один ряд последовательность сверху вниз такова: силовые кабели, кабели проводного вещания, кабели связи, теплопроводы, водопроводы.
В зависимости от массы кабеля используется различный тянущий элемент: стальной канат, стальная проволока, синтетический канат.

Применение кабеля с медными жилами

Применение кабеля с медными жилами предусматривает необходимость установки на запаянный конец кабеля чулка из гальванической стали.

Он делается для фиксации проволочной заготовки. Медный кабель укладывается по определенной технологии, крепится на барабан по типу домкрата.

Кабель подается в верхней части барабана, а на входе в канал находятся полиэтиленовые втулки. Натяжение кабеля находится под постоянным контролем.

Когда укладка заканчивается, концы проверяются на герметичность.

Отличия двустенных труб от обычных

На сложных участках трассы используются двустенные трубы. Они имеют множество преимуществ по сравнению с обычными.

Высокая кольцевая жесткость позволяет выдерживать значительные нагрузки (особенно это касается гофрированных труб).
Несмотря на жесткость, двустенные трубы достаточно гибкие, для того чтобы огибать препятствия.
Выдерживают перепады температуры, сохраняя эластичность.
Имеют нейлоновую протяжку, длина труб в бухтах от 35 до 150 м.
Минимальный радиус изгиба равен 8 диаметрам.
