Виды металлических стальных хомутов для крепления труб

Виды обжимных металлических хомутов для труб

Вид обжимных металлических изделий определяет их назначение и конструктивные особенности. Их можно классифицировать следующим образом:

  • спиральные – для фиксации необходимо повернуть по часовой стрелке или против неё, используются на водопроводных сетях, выполненных из армированных пластиковых труб;
  • силовой зажим – это металлическая лента, оснащённая стяжной конструкцией, может быть использован для фиксации и ремонта трубопроводов различной геометрической формы (круг, квадрат) и различного назначения;
  • усиленный крепёж – используется для различного вида рукавов и шлангов, представляет из себя металлический замок, соединённый с металлической лентой;

Хомут типа «усиленный крепёж»

  • проволочное крепление – выполнен в виде нескольких колец из проволоки, соединённых механизмом для их стягивания;
  • червячный хомут – это металлическая полоса с нанесёнными резами (дорожкой) на её поверхности, оснащённая винтом для стягивания полосы;
  • трубный хомут – выполнен в виде двух полуколец, одно из которых оснащено элементом крепления к строительным конструкциям и винтами для их скрепления;
  • пружинный хомут – используется в сетях ГВС и отопления, представляет собой металлическую полосу с нанесёнными отверстиями, закрученную под определённый диаметр;
  • с резиновым уплотнением – могут быть оснащены различные виды хомутов, рассмотренные выше, что обеспечивает прочность крепления и герметичность для моделей, используемых в ремонтных целях.

Хомут червячного типа

Хомуты типа «усиленный крепёж» ещё называются силовыми шарнирными устройствами, что обусловлено их конструкцией и принципом работы элемента крепления. Червячные модели могут именоваться как ленточные металлические хомуты, что также связано с их конструкцией. Проволочные изделия могут именоваться как спиральные, поэтому при выборе модели необходимо ориентироваться в этих наименованиях. Все виды хомутов могут выпускаться в усиленном исполнении, что выражается в размерах используемых материалов (толщина и диаметр), а также конструкции стягивающих механизмов.

Хомут пружинный, самозажимной

Размеры червячных хомутов по ГОСТ и DIN

Главным техническим условием, которое устанавливает требование к червячному хомуту является ГОСТ 28191-89. Приступим к рассмотрению размеров червячных хомутов, соответствующих вышеуказанному стандарту. Результаты мы представили в виде таблицы.

  • d min — минимальный диаметр
  • d max — максимальный диаметр
  • b — ширина

Данное требование соответствует червячным хомутам, которые применяются, чтобы соединить рукава в гидравлической и пневматической системах. Стоит отметить, что перечисленные системы способны работать под очень высоким давлением и температуре более 100 °С.

Аналогом российского условия является — DIN 3017. Если заглянуть в него, то можно увидеть, что рассматриваемый материал изготавливается в двух типах:

В отличие от отечественного стандарта, в западном указывается английский буквой “W” материал изготовления.

Этому техническому требованию характерно червячное изделие, обеспечивающее высокий уровень энергии зажима. Края многогранной детали могут иметь небольшие углубления. Хомуты по этому требованию используются, чтобы соединить и герметизировать различные промышленные материалы.

Описание и назначение

Червячные хомуты — одни из важнейших разновидностей крепежных элементов. Их используют главным образом для фиксации труб на поверхности (и к поверхности). Также можно применять эти изделия для заземления металлорукава. В их состав входят:

Как и у обычных хомутов, у таких конструкций есть специфический ГОСТ. Также стоит подчеркнуть, что они имеют различные размеры – и прежде всего сечения. Эти диаметры должны быть пропорциональны, конечно, диаметрам труб. Максимальная точность параметров обеспечивается прессовкой, после которой стыкуется сам хомут с патрубком. Подобное решение гарантирует надежность и прочность всей сборки.

Чаще всего червячные хомуты нужны:

при создании вентиляционных систем.

Такая продукция поставляется в том числе российскими и немецкими компаниями. Обе страны гарантируют исключительные качества своего продукта. Современные червячные хомуты работают надежно и обеспечивают превосходную герметичность зажима. В пользу таких моделей свидетельствует также очень высокая долговечность. Стоимость червячных хомутов может сильно отличаться в зависимости от характеристик и марки.

Изделия гарантируют превосходную сопротивляемость статическим и динамическим напряжениям. При сильной нагрузке подобные метизы не размыкаются. Нужны совершенно экстраординарные воздействия, чтобы червячный хомут был поврежден. Необходимые характеристики обеспечиваются только применением особо крепкой стали, которая механически крепка, отлично переносит растяжение и стойко сопротивляется износу. Натяжные ленты оборудуют фиксирующими прорезями, при помощи этих прорезей конструкция механически замыкается.

Такие отверстия всегда имеют прямоугольную форму; они распределяются по всей поверхности ленты. Подобное изделие позволяет стыковать между собой:

шланги из резины и других материалов.

Для изготовления хомутов нужны:

сталь с цинковым слоем;

Преимущества

  • Стальная окантовка выполнена из высококачественной углеродистой стали с электрическим оцинкованным покрытием толщиной 8-10 микрон, обеспечивающим повышенный срок эксплуатации и коррозийной стойкости
  • Повышенная толщина ленты гарантирует высокие нагрузки на хомуты «КМП»
  • Прокладка из высококачественного резинового уплотнителя предотвращает термическое расширение, сохраняет эластичность при температурах –40°С до +70°С, имеет высокую сопротивляемость к старению, устойчива к воздействию кислот, щелочей и других агрессивных химических веществ
  • Жесткая часть профиля предотвращает соскальзывание профиля с хомута при монтаже и протяжке труб, мягкая обеспечивает надежное сцепление с трубой, уменьшает вибрацию, обеспечивает звукоизоляцию
  • Винты из оцинкованной стали с универсальным шлицем идеально подходят для установки для отвертки и шуруповерта, удлиненная резьба на винтах, что повышает срок службы винтов и качество затяжки соединения;
  • Крепление гайки к хомуту обеспечивается методом контактной сварки, сварное соединение проходит технические испытания на разрыв
  • Резьба, нарезанная в отверстиях, имеет несколько полных витков, что обеспечивает надежную фиксацию двух половинок хомута с помощью крепежных винтов
  • Огнестойкость хомутов соответствует классу В2 и DIN 4102/2

Советы специалистов по правильной установке

Осуществление правильного монтажа дело несложно, при наличии хотя бы минимальных навыков в монтажном деле. Важнейшая задача, правильный выбор шага установки хомутов и их размер. Расчет количества хомутов можно производить как по чертежу, так и вручную на месте. А вот с определением расстояния и размера далее применяемых хомутов помогут следующие таблицы.

Монтаж крепежного узла осуществляется по следующему алгоритму:

После проведения расчетов, на то место где должен быть установлен  хомут, ставятся метки в местах его крепления к поверхности стены.

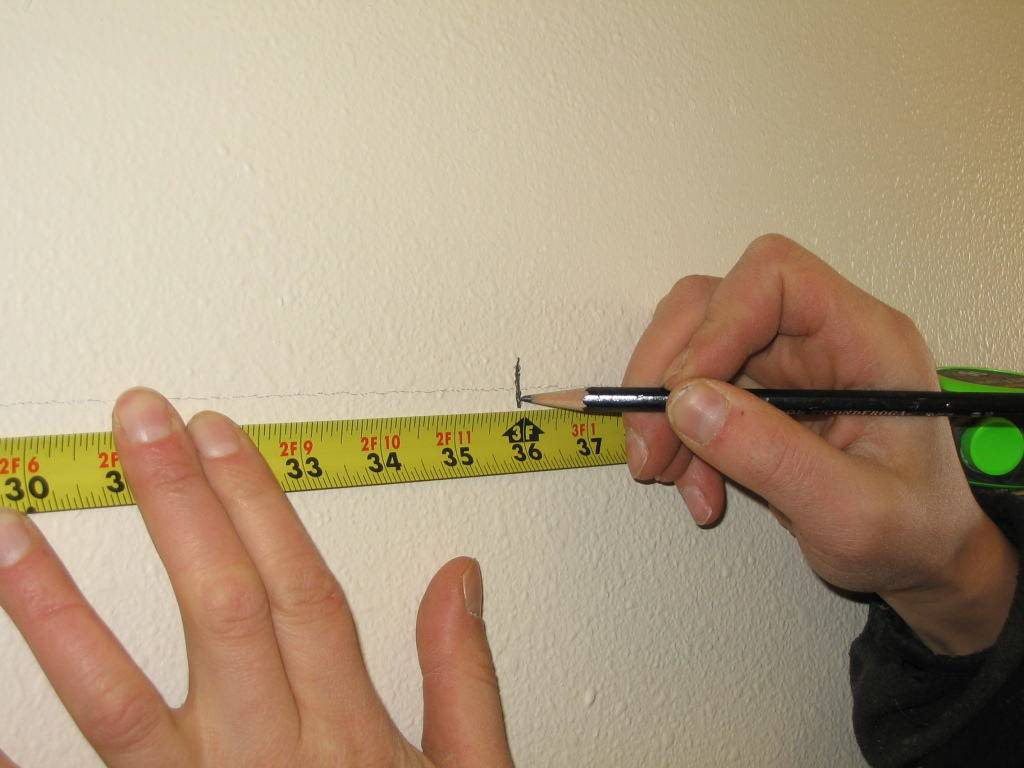

Нанесение разметки

По отметкам просверливаются отверстия, диаметром соответствующим крепежному элементу (например, дюбелю самореза)

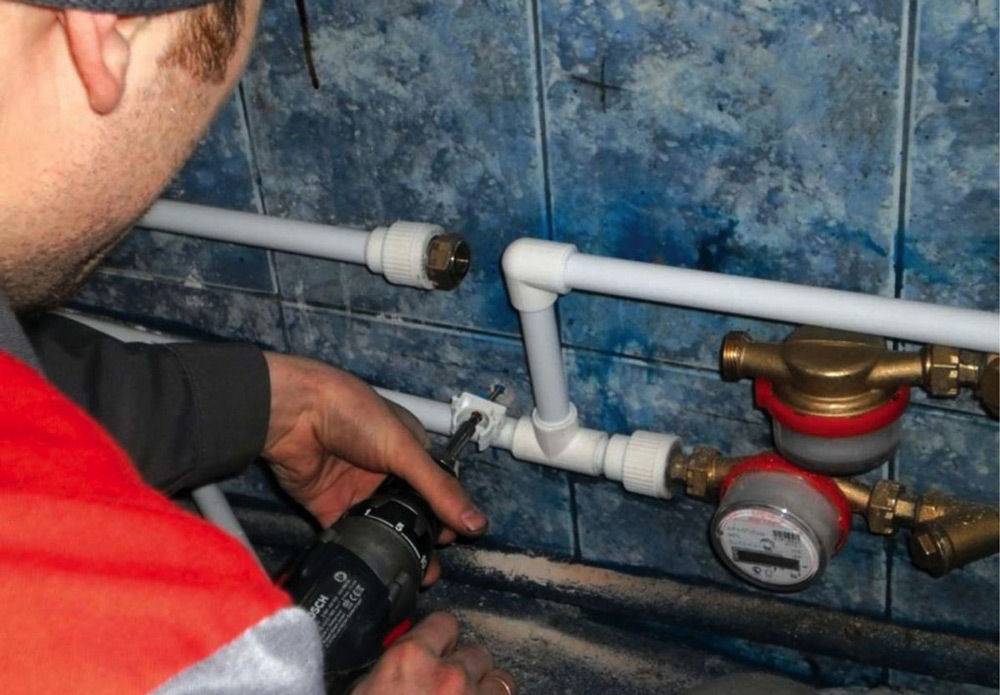

Сверление отверстия

  • Устанавливаются дюбеля и крепеж (опора).
  • Далее устанавливается сам хомут. Он крепится к опоре и к самой трубе.
  • Труба фиксируется, тем способом, который установлен для данного типа хомута (защелкой, затягиванием болтов и т.п.). На этом монтаж окончен.

Советы:

  1. К подбору хомута следует подходить с особой ответственностью. При правильном выборе он не только обеспечит надежность конструкции, но и прослужит многие годы.
  2. При просверливании отверстия под крепление хомута, диаметр сверла должен соответствовать крепежу, иначе смысл в монтаже будет потерян.

Что такое хомут, его конструктивные особенности и выполняемые функции

Для начала разберемся с самим понятием. Хомут – крепежный элемент, выполненный в виде закругленных пластин, назначение которого обхват и фиксация трубы в статичном положении за счет применения болтов. С целью лучшего удержания, комплектацию изделий дополняют специальными уплотнительными прокладками, которые, как правило, изготавливают из каучука или профилированной резины.

Труба не получает повреждений в процессе монтажа удерживающего устройства, за счет того, что при обхвате и стягивании пластин нагрузка распределяется равномерно. Кстати, в некоторых моделях изделий сами затягивающие гайки оснащены уплотнительными элементами, предназначенными для достижения максимально плотного прилегания составных частей между собой.

Сфера применения

Используются хомуты, как было сказано в самых разных отраслях. Особенно прочно за ними закрепилась позиция в монтаже отопительных и водопроводных систем. Надежный монтаж коммуникации обеспечивается статичностью конструкции, чего нельзя добиться без применения этих крепежных элементов.

Помимо роли детали для крепления трубопроводов они используются как герметизирующие скобы, для поддержки слабого соединения или вовсе для устранения течи. За счет того что скобы имеют свойство достаточно плотного сжатия, уплотнительной прокладкой они зажимают поврежденный участок, тем самым исключая утечку воды.

Удержание трубы хомутами

Характер конструкции практически не ставит преград в области применения, они могут монтироваться как на горизонтальные, так и на вертикальные трубы. Температурный режим и влажность воздух не играют роли. Наличие резинового уплотнителя позволяет использовать изделия в качестве элемента заземления водопровода. Зачастую они применяются в качестве герметизирующего устройства на отверстия от врезки, надобность в котором отпала.

Отличия ремонтных хомутов от крепёжных

Отличия этих деталей отображены в названии и определяются целью их применения. Так, с помощью ремонтных хомутов осуществляется не крепление трубопроводов, а устранение широкого спектра их поломок. В частности:

  • продольных и поперечных трещин труб;
  • свищей на поверхности трубопроводов;
  • дефектов сварных соединений;
  • игольчатых отверстий;
  • нарушений герметичности раструбных соединений.

Деталь, используемая при ремонте труб, в самом простом исполнении схожа по внешнему виду с кольцом, выполненным из металлической пластины, на обоих концах которого созданы загибы. В этих загибах высверлены отверстия для винтов, затягиваемых гайками. Во внутреннюю полость кольца вкладывается герметизирующая резиновая прокладка.

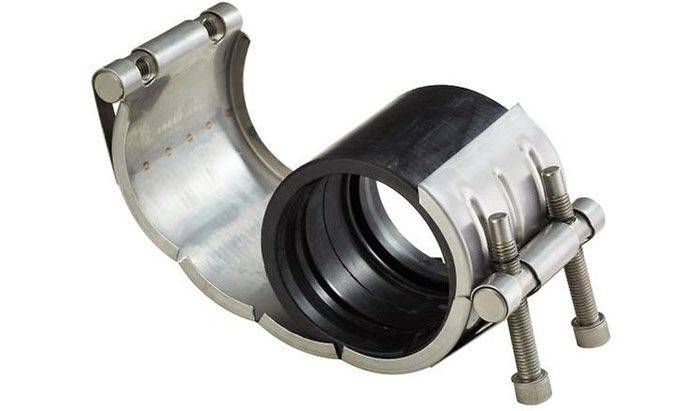

Ремонтный хомут отличается от крепежного конструкцией и внешним видом

Из преимуществ использования ремонтных хомутов специалисты выделяют:

  • быстрый и простой монтаж;
  • не нужно сливать воду из системы и перекрывать её поток;
  • прочность и долговечность хомута;
  • приемлемая цена ремонтной детали;
  • доступная стоимость ремонтных работ.

Основные параметры и назначение

Хомут выглядит в виде кольца или скобы, охватывающей трубу. Диаметр данного изделия может варьироваться в диапазоне 14 ≤ D ≤ 540 миллиметров. Хомут плотно прилегает к поверхности трубопровода за счёт входящего в его конструкцию стяжного механизма. Соединительная гайка, обеспечивающая фиксацию к плоскости, располагается с наружной стороны пластины. В неё можно вкрутить пластмассовый дюбель с саморезом или штырь. В продаже можно найти хомуты, укомплектованные эластичными герметизирующими прокладками.

Скобы и кольца используются для:

  • увеличения долговечности и надёжности крепления стыков труб, особенно в случае раструбного соединения;
  • крепления нестабильных и протяжённых водопроводных, отопительных и канализационных трубопроводов к потолку, стенам или полу. Стояки водоснабжения и канализации фиксируются в обязательном порядке.

Хомуты металлические для водопроводных труб обладают следующими достоинствами:

  • возможность использования для крепления трубопроводов различного типа;
  • простота монтажа;
  • относительно низкая цена.

Хомут — это очень простая, но надежная и долговечная конструкция

Как правило, на изделие наносится слой антикоррозионного покрытия, увеличивающего срок эксплуатации и повышающего эстетические характеристики всей конструкции. Производство хомутов регламентируется ГОСТами. В стандартах указаны их основные параметры:

  • выдерживаемые крепежом предельные нагрузки;
  • граничный показатель затягивания;
  • ширина и толщина ленты;
  • диаметр;
  • состав металла.

Крепление трубы к стене с помощью скоб

Скоба — это ещё одно приспособление, позволяющее надёжно зафиксировать коммуникацию на рабочей поверхности. Производятся эти изделия из оцинкованной стали, поэтому они отличаются повышенными прочностными характеристиками и длительным эксплуатационным сроком. Применяются стальные скобы в ситуациях, когда необходимо обеспечить надёжное крепление трубопроводов. Прочность скобы прямо пропорционально толщине стали.

Все скобы подразделяются на две основные разновидности:

С конструктивной точки зрения, двухлапковая модель является наиболее простой. Она выполняется в форме выгнутой металлической полоски, оснащённой проушинами с каждой стороны. В металлических проушинах располагаются готовые отверстия для дюбелей или саморезов. Показатель сечения скоб подбирается в зависимости от типа коммуникации.

Двухлапковая скоба обеспечивает надежную фиксацию трубы благодаря двум точкам крепления к поверхности

В отличие от предыдущей модели, Р-образная или однолапковая скоба имеет два, объединённых в проушину, конца. Р-образная модель используется для фиксации труб и шлангов, а также гофрированных трубок. Показатель сечения Р-образных скоб колеблется от 10 до 120 мм. Применяются такие скобы в тех случаях, когда на крепёжные изделия не воздействуют большие нагрузки.

Скобы могут оснащаться уплотнительными элементами, которые производятся из резины. Независимо от того, какое фиксаторное изделие используется при прокладке трубопроводной конструкции, уплотнительные элементы выполняют одни и те же функции: усиливают сцепление приспособления с трубой и гасят нежелательные вибрации в системе.

Монтаж канализационной системы с использованием хомута

Крепление канализационных труб с помощью хомутов позволяет избежать возникновения напряжений и линейных деформаций в системе. Эта проблема решается двумя типами крепежа:

  • исключить смещение трубопровода можно с помощью жесткой фиксации. В данном случае крепеж располагается ниже уровня раструба и применяется в тех ситуациях, когда необходима полная затяжка патрубка;
  • иногда прибегают к плавающему методу монтажа. В этой ситуации у патрубка есть возможность продольно передвигаться на небольшое расстояние.

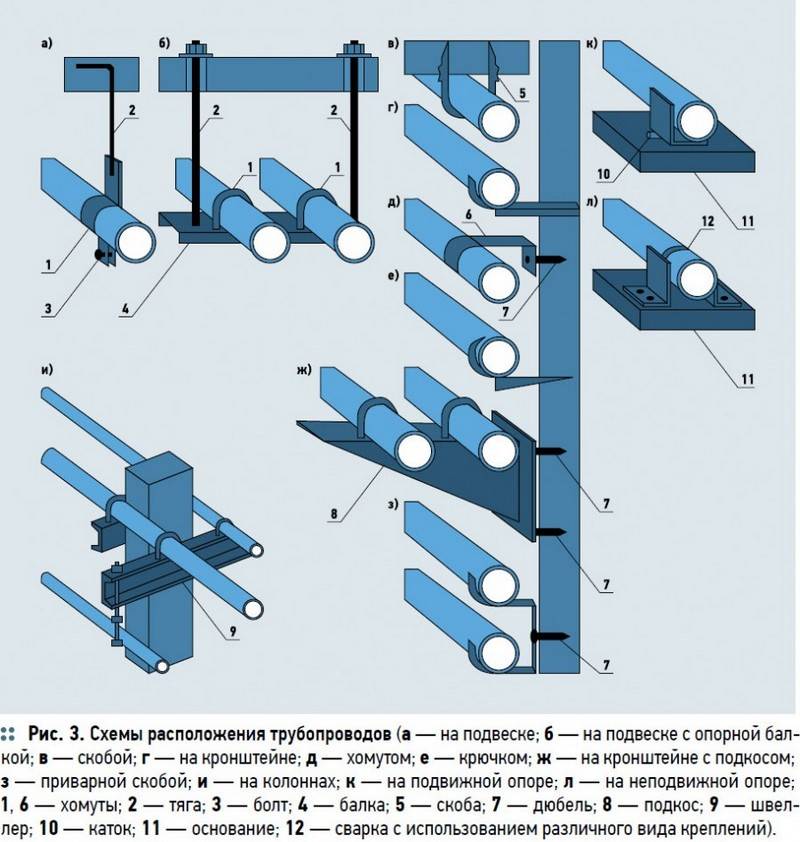

Схема крепления труб хомутом

Конструктивно хомут представляет собой комплект таких элементов:

Схема хомута для крепления патрубков

  • U-образная или округлая стяжка;
  • фиксатор;
  • крепежный узел, посаженный на саморез;
  • анкер или дюбель.

Довольно простые детали обеспечивают надежное крепление труб к стенам.

Пластиковая стяжка бывает 2-х видов – разъемная и неразъемная. Металлическая (стальная) — только разъемная, и дополнена резиновой прокладкой, которая отлично гасит вибрации.

В U-образном варианте фиксатор отсутствует, а в округлом стальном патрубке представляет собой болтовое соединение. Для полимерной стяжки используются специальные замки-защелки с надежной фиксацией.

Снизу хомута (как разъемного, так и неразъемного) приспосабливается узел для крепления. Отвод монтируется на стене 3-мя способами – винтовым (анкерами), забивкой (дюбелями), по Т-образной схеме (прямым стержнем).

Сфера применения

Хомуты применяются при различных строительных и ремонтных работах, но наиболее востребованы во время монтажа водопроводных систем. Без крепежа подобного типа невозможно добиться статичности конструкции. Помимо фиксирующего эффекта, хомут способен обеспечить герметичность во время устранения небольшой течи. Для этого прокладкой обжимаем проблемное место и накладывают хомуты. Их равномерное и плотное обхватывание обеспечивает возможность полного перекрытия утечки.

Особенность их конструкции такова, что они могут применяться на горизонтальных, вертикальных и наклонных трубах. Для изделий подобного типа не имеет значение влажность и температура, а присутствие резиновой прокладки позволяет использовать хомуты в качестве заземления. Неиспользуемое отверстие от врезки может быть загерметизировано при помощи тех же хомутов. Проволочные хомуты востребованы в автомобилестроении, ими соединяют штуцера, применяют в оптической системе и системе охлаждения, в тех узлах, где присутствует движение жидкости при постоянной вибрации. А также они используются в водополивных системах, где напор воды осуществляется под большим давлением.Помимо этого, проволочный хомут широко применяется в строительстве, станкостроение, сельском хозяйстве, в бытовых целях.

Особенности маркировки

Разумеется, червячные хомуты маркируют, указывая их размерную группу. Но не менее важную роль играют указания на использованный материал. Если поставлен индекс W1, то метиз сделан из оцинкованного металла. При пометке W4 налицо использование нержавеющей стали. А вот с W2 все существенно интереснее: лента получена из нержавеющего сплава, а болт – из черного металла (но при этом покрыт защитным цинковым слоем).

Если на изделии написано 1Л 25-40-6 Н, то это означает последовательно:

собственно, червячный тип (1);

принадлежность к легкой серии;

разброс диаметров (25-40);

изготовление из нержавеющей стали (при использовании черного металла этот индекс просто отбрасывают).

Как пустановить хомут на трубу

В том, чтобы поставить хомут и надежно закрепить трубу, нет ничего сложного. Монтажные работы сможет выполнить даже начинающий мастер.

Общие правила по расположению крепежей

Независимо от того, приходится ли устанавливать пластиковый или металлический хомут, при расположении крепежей важно соблюдать прописанные нормами расстояния:

  • Для труб диаметром в пределах 20 мм, при условии, что температура проходящей жидкости не превышает 60°С, расстояние между хомутами должно составлять 80 см.
  • Для труб, предназначенных для подачи горячей воды, размером свыше 20 мм крепежи размещают на равноудаленном расстоянии в 65 см.
  • При фиксации труб D 40 мм, предназначенных для транспортировки холодной воды, при расположении хомутов выдерживают шаг в 110 см.
  • Для труб горячего водоснабжения D 40 мм расстояние сокращают до 95 см.
  • Если потребуется установить трубы D 110 мм и более, то для «холодных» трубопроводов расстояние между хомутами должно составлять порядка 180 см, а для «горячих» — 160 см.

Дополнительно рекомендуется установить фиксаторы на сгибах трубопровода и в местах монтажа кранов, задвижек и соединительных фитингов.

Выбор необходимых материалов

Для того, чтобы поставить хомут на трубу потребуется набор инструментов:

  • рулетка;
  • электродрель;
  • строительный уровень;
  • простой карандаш;
  • отвертка;
  • молоток.

Для фиксации крепежей потребуются также пластиковые ограничительные дюбеля.

Технология монтажа устройства и крепления труб

Основные этапы работ по креплению трубы к стене посредством установки хомутов:

Вдоль всей длины трубопровода, придерживаясь указанных выше нормативных расстояний, наносят разметку с указанием точек расположения крепежных элементов.
В обозначенных точках с помощью электродрели просверливают отверстия под монтаж хомутов.
В проделанные отверстия заглубляют пластиковые ограничительные дюбеля, используя для этой цели молоток.
С помощью отвертки прикручивают хомуты

При затягивании хомутов важно не переусердствовать с тем, чтобы не нарушить плоскость крепления.
В хомуты вставляют магистральные элементы, прилагая небольшие проталкивающие усилия.
Сквозь отверстия ушек протягивают болты и путем завинчивания затягивают зажимы, обеспечивая плотное прилегание к стене.. При просверливании отверстий под установку крепежей учитывайте, что их размер должен соответствовать диаметру крепежных болтов

При просверливании отверстий под установку крепежей учитывайте, что их размер должен соответствовать диаметру крепежных болтов.

Если приходится устанавливать устройства с крепежными шпильками, диаметр отверстия делают таким, чтобы они легко входили в них, но при этом не раскачивались

Особое внимание стоит уделить углу, под каким проделываются отверстия, и глубине сверления. Если крепежи разместить не в одной плоскости, то трубопровод со временем начнет перегибаться

Это послужит причиной возникновения шумовых «эффектов» при прохождении жидкости. А в местах перегиба возрастает вероятность скопления грязевого осадка

Если крепежи разместить не в одной плоскости, то трубопровод со временем начнет перегибаться. Это послужит причиной возникновения шумовых «эффектов» при прохождении жидкости. А в местах перегиба возрастает вероятность скопления грязевого осадка.

Крепежные хомуты и материалы их изготовления

Хомутом называют изогнутый по круглому профилю трубы элемент, в котором предусмотрены детали фиксации его на трубной оболочке или поверхности несущих конструкций.

Понятно, что крепежный хомут должен обеспечить надежную фиксацию трубопровода в любом положении. Иногда требуется менее жесткий крепеж, если трубопроводная линия имеет высокий температурный коэффициент линейного расширения (удлинения).

Сталь ввиду своей низкой стоимости чаще других материалов используют для изготовления металлического крепежа. Благодаря ее физической прочности, жесткости, гибкости она способна выдерживать высокие нагрузки длительный период. Во избежание коррозии обычно используют разновидности стали с цинковым, хромированным покрытием.

Помимо стали, хомуты нередко производят из коррозионно стойких материалов: нержавейки, меди, латуни, бронзы, мягкого дюралюминия.

Рис. 2 Скобы по ГОСТ 24193-80

Крепление трубопроводов к стенкам

При прокладке коммуникаций очень важным этапом является крепеж трубопровода к стенам. И при таких работах незаменимым элементов становится хомут для крепления стальных труб к стене.

Металлические виды чаще всего применяют для стальных трубопроводов. Они представляют собою опору, на которой имеется дюбель или ударный анкер для крепления к стене. А сама труба прикрепляется посредством полукольца, оснащенного винтовыми соединениями.

Видео

Часто для монтажа вместо хомутов используют скобы, пластиковые опоры и клипсы. Несомненно, этот способ позволяет сэкономить часть финансов, но надежность в первом варианте на много выше. И специалисты для работы рекомендуют именно конструкции хомутного типа.

При монтаже трубопровода с использованием хомутов, на стене предварительно делают разметку. Расстояние между креплениями не должно превышать длину в один метр. Самый надежный вариант – это расположить по два фиксирующих элемента на один погонный метр трубы.

Усиленные виды фиксирующих механизмов

Стальные усиленные хомуты для крепления металлических труб, прежде всего, применяют в местах с повышенными техническими требованиями.

Это – необходимость создать высокопрочное соединение. Для таких целей применяются изделия повышенной жесткости.

Область применения таких конструкций:

  • Машиностроение.
  • Химическая промышленность.
  • Строительная сфера.
  • Коммунальное хозяйство.

Особенности данных устройств:

  • Выпуск из стали высокого качества.
  • Гайки, лента, болты проходят оцинковку отдельно.
  • При производстве не допускают сварочных швов, а соответственно изделия не подвергаются влиянию коррозии.
  • Укрепленный шарнир может выдержать очень высокий момент кручения.
  • Перемычки и закругленные крайние части механизма создают оптимальный показатель защиты шланга от повреждения.

Изделия с437

Хомут для крепления стальных труб с437 предназначен для фиксации металлических трубопроводов с небольшим диаметром. Это размеры от 2,8 см до 9 см. Фиксацию данными элементами можно произвести к различным строительным конструкциям, включая и сооружения из металла.

Такие хомутики являются деталью, которая имеет U-образную форму и оснащены резьбовой нарезкой на концах.

Некоторые технические характеристики моделей с437 выглядят так:

  1. Климатическое производство – У2.
  2. Стандартные показатели производства – ТУ 36.18.00.01-49-2005.
  3. Используемый для изготовления материал – сталь, которая имеет покрытие-защиту от коррозийных образований.
  4. Вес таких изделий от 60 до 115 грамм.

Говоря о данной линейке крепежных механизмов для металлических систем, необходимо выделить их небольшую цену. Это от 100 до 150 рублей, что является вполне доступным вариантом.

Вес данных крепежных деталей

Хомут стальной для крепления труб, вес которых является очень маленьким, становится очень удобным для работы соединительным элементом, который используют для крепежа трубопровода к различным поверхностям.

Видео

При этом обеспечивается полная герметичная стыковка сети. Увидеть данные крепежные механизмы можно в конструкции любой сети. Их небольшой вес позволяет выполнить монтаж надежно и без особых усилий. Они становятся неплохой альтернативой использованию сварных мероприятий.

При небольшом весе эти детали в состоянии выдержать очень большое нагрузочное влияние. Даже под значительным механическим влиянием они сберегают прочность герметизации и удерживают магистрали разных объемов.

Монтаж стального трубопровода

Металлический трубопровод весит больше, чем полимерный аналог, поэтому здесь применяются скобы, кронштейны и хомуты с резиновыми уплотнителями. Чаще применяются последние, так как они разбираются многократно. Это удобно, когда собирается временная коммуникация, требуется произвести замену или перенос каналов.

Монтаж стального водопровода Источник inex.su

Во время проведения монтажных работ выполняются следующие правила:

  • для вертикальных и наклонных линий применяется большее количество креплений;
  • для фиксации труб меньшего диаметра соблюдается более редкий шаг между крепежами;
  • на горизонтальной части изгиба устанавливается хомут для поглощения вибраций от вертикальной магистрали;
  • на стояке фиксатор монтируется по центру при условии, если его длина превышает 3 метра;
  • на трубопроводе, который проведен к отопительному оборудованию, фиксация выполняется с шагом в 1,5 м.

В таблице предоставлено максимальное расстояние между крепежными изделиями на горизонтальной магистрали из стальных труб в зависимости от способа крепления.

Сечение (в мм)Плавающий (в см)Жесткий (в см)
15250150
20300200
25350200
32400250
40450300
50500300
70,8600400
100600450
125700500
150800600

Выбор крепежных изделий выполняется с учетом нагрузки, которая оказывается на несущую часть изделий – дюбель, анкер, шпилька

Также важно рассматривать материал основания: дерево, пористые или монолитные стены с высокой плотностью. Так, для первых используется усиленный и более мощный крепеж, расстояние между ними сокращается

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
