Устройство наружной канализации СНиП: Инструкция +Фото и Видео

Основные правила устройства канализации

Чтобы канализация выполняла свои функции, чтобы избежать заторов, деформаций и протечек, СП предусмотрены ряд рекомендаций, которые необходимо учитывать как на этапе подготовки схем и проекта, так и непосредственно при устройстве наружных сетей канализации.

Диаметр труб

Одной из основных характеристик труб является их диаметр. Этот параметр влияет на пропускную способность сети.

В СНиПе указаны наименьшие допустимые параметры труб:

• уличная сеть – Ду 200 мм
• внутриквартальная – Ду 150мм
• ливневка уличная и внутриквартальная – Ду 200 мм и 150 мм соответственно;
• при поступлении в канализацию не более 300 м3/сут вод возможно использование труб диам. 150 мм.

Расчетная скорость течения вод

Чтобы предотвратить заиливание труб, необходимо учитывать скорость, с которой движутся стоки, заполнение системы и наличие твердых взвешенных частиц. Эти данные содержатся в таблицах СНиПа, и для наружной канализации Ду 150-250 мм они следующие:

• минимальная скорость: 0,7 м/с;
• максимальная скорость: 8 м/с и 4 м/с для труб из металла и прочих;
• для ливневки: 10 м/с и 7 м/с для труб из металла и прочих соответственно.

Уклон трубопровода

Уклон — критический параметр при подготовке проектной документации и проведении работ. Особенно актуально для самоточных систем, в которых движение стоков происходит под воздействием сил гравитации. Если правильный уклон не будет соблюден, то канализация не будет функционировать правильно, это приведет к застоям стоков, неприятному запаху, заиливанию и заторам.

Уклон рассчитывается как отношение перепада глубины залегания трубы к одному метру ее длины.

Наименование	Нормативный уклон
Лотки с покрытием из асфальта	0,003
Лотки с покрытием из тротуарного камня, щебня	0,004
Булыжная мостовая	0,005
Отдельные лотки и кюветы	0,006
Водоотводящие канавы	0,003
Лотки, выполненные из ПВХ и полимербетона	0,001-0,003

Для инженерных сетей, устроенных в небольшом доме, например, таунхаусе, и занимающих меньшую площадь, чем городские, принят следующие значения:

Диаметр	Уклон
50 мм	30 мм/1000 мм
110 мм	20 мм/1000 мм
160 мм	8 мм/1000 мм
200 мм	7 мм/1000 мм

Если рельеф не позволяет иного, уклон можно уменьшать до 0,007-0,008.

Дождеприемные сети входят в общую канализацию с уклоном 0,002.

Глубина устройства

Критически низкие или высокие температуры имеют негативное влияние на трубы. Кроме того, в зимний период времени при высоком залегании труб жидкость в них может замерзнуть, образовывая ледяные пробки. Глубина определяется в результате технологического расчета и с учетом данных о местности местности, в которой происходит устройство трубопровода. Обычно он закладывается на глубине 0,5-0,8 м ниже уровня промерзания почвы.

При определении глубины залегания также учитываются:

• материал;
• диаметр;
• тип грунта;
• способ монтажа.

Основание под коммуникации выбирается после изучения несущей способности грунтов. Если монтаж осуществляется не в болотистой местности, не на скальных, плывунных или просадочных грунтах, то трубы укладываются на подготовленное дно траншеи.

В скальных породах делают песчаное основание толщ. минимум 100 мм, которое предотвращает повреждение материала. Как правило, для его устройства используют местный мелкий песок. Для болот и просадочной почвы устраивают искусственное основание, которое намного прочнее и не позволяет сети проседать.

Для напорных трубопроводов рекомендуется предусмотреть монтаж арматуры.

Этап 5. Внутренняя канализация

Разводка канализацииСхема внутренней прокладки труб канализации

При обустройстве внутренней канализации нужно использовать безнапорный принцип. Каждый сантехнический прибор подключается к трубе конкретного диаметра – для раковины необходимо сечение 50 мм, а для унитаза и выводящей трубы – 100 мм. К ванне и умывальнику подсоединяется сифон, который предотвратит проникновение канализационного запаха в помещение.

Прибор	Уклон	Расстояние между центральным сливом и сифоном без вентиляции, мм	Диаметр труб для системы слива, мм
Ванна	1:30	100-130	40
Душ	1:48	150-170	40
Унитаз	1:20	до 600	100
Раковина	1:12	0-80	40
Мойка	1:36	130-150	30-40
Комбинированный слив (ванна+мойка+душ)	1:48	170-230	50
Центральный стояк			100

Монтаж выпуска канализационного стояка

устройство выпуска

Ввод канализации в подвал и выпуск канализации связывают внутридомовой стояк с точкой выброса сточных вод. От конфигурации узла выпуска и его состава зависит процесс удаления стоков из канализационной системы. Состав устройство выпуска:

• трубы внутренней и наружной сети

• гильза для выброса

• раструб.

Специфика устройства подвальной канализации заключается в том, что устройство канализации частного дома имеет следующие возможные варианты расположения выпуска:

• прямой выпуск через пол подвала

• выпуск с поворотом системы над полом и соединением в другом месте

• выпуск расположен выше пола подвала.

Монтаж прямого выпуска через пол подвала начинают с подготовки отверстия в фундаменте или стене дома. Можно воспользоваться существующим отверстием. Глубина укладки системы выпуска составляет от отмостки 0,7-2,0 м до верха трубы. На трубу надевают металлическую гильзу большего диаметра, чем трубопровод. Монтаж выпуска осуществляют перпендикулярно к плоскости дома с уклоном до смотрового колодца или иного сооружения.

Рекомендованное расстояние до колодца должно составлять 3 метра. Соединяют устройство выпуска со стояком с помощью двух колен по 45 градусов, а на стояке, расположенного выше уровня пола подвала устанавливают ревизию.

Как произвести прокладку канализационных труб, показано здесь.

Таким образом, грамотная и квалифицированная внутренняя разводка канализации в цокольном этаже или подвале позволит подобрать оптимальную соединительную конструкцию. Тем более, что при строительстве частного дома рекомендуется прокладывать канализационные трубы под полом первого этаже.

крепление канализационного трубопровода в подвале и цоколе

Для трубопроводов канализации, расположенных в цоколе или подвале используют стандартные крепежные приспособления и закладные детали.

Для прокладки по полу используют блоки керамзитобетонные высотой до 20 см, а закладные детали пристреливают с использованием кронштейнов. Передвижные стойки с крепежными хомутами обеспечивают необходимый уклон канализационного трубопровода.

Для ввода канализационного трубопровода предусматривают упоры, которые располагают в местах поворота плоскости вертикальной или горизонтальной для усиления соединениям труб. Так, например, в нижней части стояка канализационного в месте соединения: крестовины двухплоскостной, тройника и компенсационного патрубка ø110 мм необходимо будет установить общее крепление с 2 хомутами.

Схема: или что должно быть внесено в проект?

• план дома, выполненный самостоятельно со всеми размерами и масштабом;
• расположение стояков слива;
• места размещения сантехники и способы ее подключения;
• материал, который будет использоваться в ходе строительства (трубы для коммуникации и все комплектующие к ним);
• сколько потребуется конструкций, их размеры (фановой и основной вертикальной трубы) обязательно заносятся в проект или план;
• расчет длины выбранных конструкций с запасом;
• внешняя схема для наружной коммуникации водоотведения (указывается длина труб, способы соединений, установленный колодец). Обязателен учет всех норм и стандартов.

После учета всех моментов можно приступать к установке систем сначала внутри дома, а затем и на уличном участке. Смотрите видео в конце статьи, как составляется схема коммуникации для загородного дома, также это показано на фото.

Схема разводки канализации в доме

Варианты очистных сооружений

Выбрать подходящую очистную систему можно из нескольких видов. Все они хорошо справляются с поставленной задачей. Поэтому выбор зависит от суммы которую вы готовы потратить на ее возведение.

Накопительная система

Состоит из герметичной емкости. По мере наполнения ее опорожняют разными способами. Оптимальным является откачка нечистот ассенизаторскими машинами.

На этапе строительства обходится дешевле других вариантов. Однако во время эксплуатации приходит понимание, что это не самый экономный вариант — услуги ассенизаторов всегда были дорогими.

Септик

Установки в которых можно использовать один или несколько методов очистки:

1. механический — отстаивание;
2. биологический — бактерии;
3. химический.

Недостаток — слабая очистка воды (60 — 70 %) из-за чего требуется установка дополнительных фильтров или сооружение полей фильтрации.

Станция биоочистки

Самый эффективный метод очистки, но и самый дорогой. Вода прошедшая через такую станцию может сбрасываться в водоемы или использоваться для полива.

Установка возможна в любом месте, независимо от грунта. Из недостатков выделяются: стоимость и зависимость от электроэнергии.

Монтаж внутренней канализации

Устройство канализации своими руками в частном доме  рекомендуют начать с монтажа внутренней канализации и вентиляции для нее.

Когда организуется канализация своими руками в загородном доме, прокладка труб, в том числе, и стояка, может быть скрытой и открытой. В первом случае коммуникации располагаются в стенах, нишах или коробах. В обязательном порядке должны устраиваться ревизионные люки для возможности осмотра и ремонта. К стенам трубы крепятся при помощи специальных приспособлений (подвесками, хомутами и пр.). При монтаже соблюдаются упомянутые выше принципы выбора параметров элементов системы (трубопроводы 110 мм для коллектора и отвода унитаза, 50 мм – для раковин, душа и ванной, косые тройники и крестовины в местах соединений), однако специалисты рекомендуют также устанавливать коллекторы большего диаметра (100-110 мм) в местах соединения выпусков (например, раковины и ванны).

Стыковка труб, отличающихся по диаметру, осуществляется при помощи переходников. Для каждой точки слива устанавливают гидрозатворы, препятствующие проникновению в помещение неприятных запахов. На протяжении всех коммуникаций внутри дома специальные ревизионные тройники устанавливаются на каждом повороте труб.

Схема прокладки внутренней канализации

Для тех, кому важно найти максимально полный ответ на вопрос, как провести канализацию в частном доме, полезной будет информация об устройстве вентиляции. Вентиляция выполняет одновременно две функции – отводит образующиеся газы и обеспечивает приток воздуха, который заполняет зоны разреженности

Последние образуются при интенсивном сливе или подаче воды в канализацию под напором (как правило, это бывает при спуске воды в унитазе или при включении сливного насоса стиральной машины). Своевременное поступление воздуха предотвращает захват воды из сифонов (гидрозатворов), который обычно сопровождается неприятными и достаточно громкими звуками

Вентиляция выполняет одновременно две функции – отводит образующиеся газы и обеспечивает приток воздуха, который заполняет зоны разреженности. Последние образуются при интенсивном сливе или подаче воды в канализацию под напором (как правило, это бывает при спуске воды в унитазе или при включении сливного насоса стиральной машины). Своевременное поступление воздуха предотвращает захват воды из сифонов (гидрозатворов), который обычно сопровождается неприятными и достаточно громкими звуками.

Фактически фановая труба является продолжением общего вертикального стояка, который выходит на крышу

Для того, чтобы неприятные запахи не попали в дом, важно следовать следующим правилам при монтаже:

• диаметр фановой трубы должен исключать вероятность перекрытия прохода наледью, образующейся в холодное время года (обычно используют трубы 110 мм),
• высота верхней части трубы на крыше должна быть больше остальных труб (каминных, печных, вентиляционных и пр.),
• от балконов и окон труба должна находиться на минимальном расстоянии в 4 метра,
• запрещается врезка фановой трубы в общий вентканал или вывод ее на чердак.

Сколько стоит провести канализацию в частный дом, зависит от общей протяженности коммуникаций, количества точек слива и вида очистного сооружения, а надежность эксплуатации системы – от того, насколько точно будут соблюдаться требования к монтажу и выбору комплектующих.

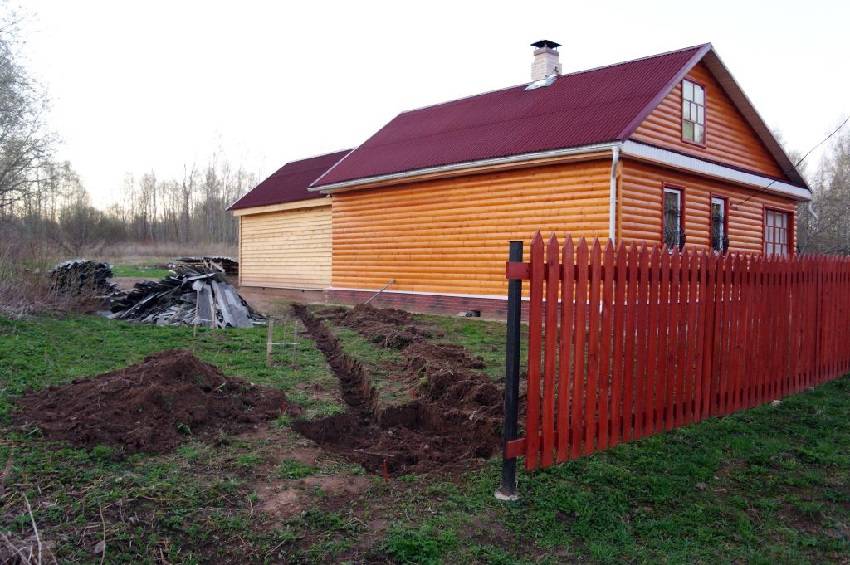

Правила, применяемые при монтаже наружной канализации

Чтобы обеспечить надежность и продолжительность срока эксплуатации наружной канализации, при монтажных работах необходимо придерживаться строгих правил.

Согласно СНиП перед началом монтажа канализационной системы необходимо разобраться со следующими вопросами:

• каковы почвенные и климатические особенности местности;
• на каком уровне находятся грунтовые воды;
• на каком расстоянии находятся ближайшие насосы и очистные станции;
• и, конечно же, необходимо определиться с объемом сточных вод, которые будут протекать через систему водоотведения.

Также стоит учитывать, что для самотека сточной воды в наружной канализации требуется обеспечить необходимый наклон труб. Трубопроводы укладывают под определенным уклоном в сторону колодцев, при этом угол наклона зависит от диаметра труб – два-три сантиметра на метр трубы.

Не следует делать слишком большие уклоны: хоть это и способствует ускорению движения потоков в трубах, но в итоге вы столкнетесь с частыми засорами канализационных сетей из-за задержки в трубах твердых частиц.

Когда наружная канализация объединяет собой несколько жилых объектов, диаметр трубопровода берут не меньше двадцати сантиметров. Если же она обслуживает один загородный коттедж, тогда понадобятся трубы диаметром около десяти сантиметров. Составляя план монтажа сточных систем, необходимо отталкиваться и от других дополнительных факторов, которые влияют на длительность срока эксплуатации сооружения.

Прежде чем начнется установка канализационной системы, следует подробно изучить грунт участка, рассчитать все элементы и установить маршрут сетей водоотведения.

Самое важное – определить место, где будет установлен сборный колодец. При этом нужно подумать и о типе водосборника: будет ли он являться обычным колодцем или септиком, не только принимающим, но и утилизирующим нечистоты

Такой водосборник лучше всего ставить на самом низком участке маршрута трубопровода. Будет неплохо, если проезжая часть будет располагаться рядом со сборником, тем самым упрощая доступ к нему ассенизаторской машины, которая будет его очищать.

Места соединения труб следует закреплять и обрабатывать герметиком. Не стоит также забывать об их теплоизоляции для защиты системы от зимних заморозков. Далее канализационную сеть подключают к очистному объекту либо к коллектору и производят пробный запуск.

После успешного тестирования функционирования сооружения необходимо засыпать и утрамбовать канаву.

Вентиляция

Эффективная вентиляция для системы канализации в частном доме необходима по нескольким причинам.

1. Это позволит септику функционировать в нормальном режиме. При разложении стоков выделяются газы, избыток которых способен прекратить данный процесс. Вентиляция же будет способствовать газоудалению.
2. Если в системе будет поддерживаться атмосферное давление, то это улучшит ее работу. Без вентиляции возможны гидроудары и появление зон вакуума.
3. Вентилируемая канализация способна прослужить дольше, чем ее герметичный вариант.

Проще всего организовать вентиляцию установкой фановой трубы, являющейся вертикальным продолжением стояка. Верхний срез фановой трубы выводится над уровнем кровли на расстояние не менее 70 см. Объединять общую вентиляцию в доме с фановой трубой нельзя.

Виды емкостей для сточных вод

Выход стоков из дома наружу должен проходить подальше от водопровода, колодца, скважины. Располагать его нужно в глубоких слоях (1,5 -2 м).

Для канализационных стоков могут использоваться:

1. Выгребная яма.
2. Септик.
3. Биологическая станция очистки.

Выгребная яма представляет собой большой котлован, стены которого сделаны из бетонных шлакоблоков или кирпичей. Из такой ямы стоки выкачиваются, по мере наполнения, специальной машиной-ассенизатором.

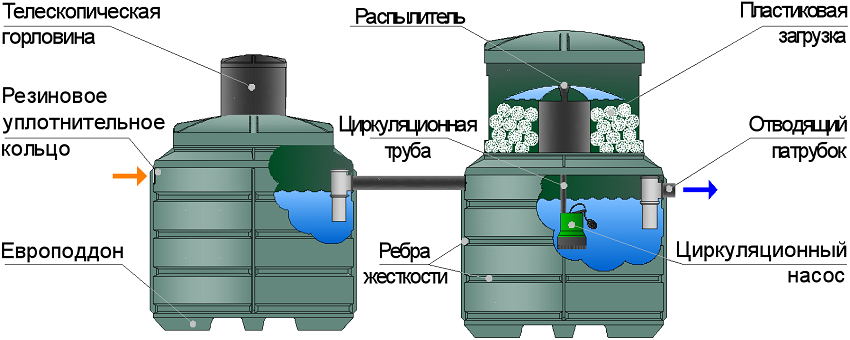

Септик представляет собой сочетание камер, одни из которых плотно закрыты (в них отстаиваются стоки и биологически распадаются), а другие – проводят фильтрацию канализационной жидкости при отправке в почву. Если септики правильно спроектированы, то их содержимое редко нуждается в выкачке (практически никогда). Лучшей формой септика считают круглую.

Используются промышленные септики в виде пластиковых емкостей и изготовленные самостоятельно. Ко второму варианту относятся недорогие бетонные кольца с дырами, через которые разлагается органика. Такие кольца устанавливают в котловане, в опалубку и заливаются бетоном. Через неделю будет готов двухкамерный септик, где и будет производиться очистка канализационной жидкости. В септик добавляют специальный реагент для эффективного разложения органики.

Биологические станции очистки представлены компактными устройствами, обеспечивающими очистку стоков почти на 98%. Единственный их недостаток – это дороговизна и необходимость в использовании электричества.

ВАЖНО! Стены и низ котлована должны быть представлены толщиной не меньше 25 см. Нижнюю часть ямы хорошо утрамбовывают глиной, с последующим засыпанием щебня и первичного бетонирования перед закладкой арматуры

Стены тоже бетонируют после кирпичной кладки с арматурой. Добавив всего 1 ст. л. любого стирального порошка на ведро бетона, можно добиться его пластичности, что очень удобно при выполнении строительных работ. Бетонную смесь для грунта укладывают равномерно в 7 см. Когда он немного застынет, на него выкладывают стальную арматуру (прутья, сетки). Затем продолжают работы. Яму закрывают просмоленным деревянным покрытием или железобетонными перекрытиями.

Особенности расположения внешних канализационных сооружений на участке

Схема канализации

Существует несколько правил, рекомендаций для размещения сточных сооружений на участке.

По возможности котлован под колодец располагают в максимально низком месте, чтобы у стоков была возможность стекать под естественным уклоном. Не стоит размещать его близко к кому, но и сильно далеко относить также не желательно. Оптимальное расстояние от 3- метров до 8-10 метров.

Необходимо учитывать интересы соседей при выборе места для котлована. Желание отнести канализационные сооружения подальше от своего дома, понятны, но если сделать это близко к соседнему дому, то это может повлечь за собой конфликты. Согласуйте с соседями место расположения колодца.

Посадки сада, также могут стать объектом, на который нужно ориентироваться при выборе места монтажа. Не стоит располагать слив в непосредственной близости от плодово-ягодных насаждений.

Должен быть обеспечен быстрый доступ к наружным элементам канализации. Это облегчит ремонт, обслуживание системы. Также позволит, при желании, быстро внести корректировки.

Если же вы решили подсоединяться к централизованной системе водоотведения, то вам полезно будет узнать, как это происходит.

Как сделать погреб в частном доме или на даче своими руками: схемы, пошаговое руководство, правильная вентиляция (55+ Фото & Видео) +Отзывы

Обустройство автономной канализации в частном доме своими руками: видео и рекомендации

В качестве материала для изготовления автономных канализаций используется полипропилен, характеризующийся небольшим весом, экологичностью, прочностью и высоким показателем теплопроводности. Очистка стоков осуществляется определенными видами бактерий, которые питаются органическими отходами. Доступ кислорода – обязательное условие для жизни этих микроорганизмов. Цена автономной канализации в частном доме значительно выше, чем стоимость обустройства обычного септика.

Составляющие элементы системы автономной канализации

Это обусловлено многочисленными преимуществами систем автономного типа:

• высоким уровнем очистки стоком;
• уникальной системой аэрационной чистки;
• отсутствие затрат на сервисное обслуживание;
• отсутствием необходимости в дополнительном приобретении микроорганизмов;
• компактными габаритами;
• отсутствием необходимости в вызове ассенизаторской машины;
• возможностью установки при высоком пролегании уровня грунтовых вод;
• отсутствием запахов;
• длительным сроком службы (до 50 см).

Во сколько обойдется строительство канализации в частном доме: цена под ключ

Возможности автономных канализаций Юнилос Астра 5 и Топас 5 считаются самыми оптимальными для дачных участков. Эти конструкции надежны, они способны обеспечить комфортное проживание и необходимые бытовые удобства для жильцов загородного дома. Данные производители предлагают и другие, не менее эффективные модели.

Средняя цена автономных канализаций Топас:

Наименование	Цена, руб.
Топас 4	77310
Топас-С 5	80730
Топас 5	89010
Топас-С 8	98730
Топас-С 9	103050
Топас 8	107750
Топас 15	165510
Топаэро 3	212300
Топаэро 6	341700
Топаэро 7	410300

Средняя цена автономных канализаций Юнилос:

Наименование	Цена, руб.
Астра 3	66300
Астра 4	69700
Астра 5	76670
Астра 8	94350
Астра 10	115950
Скарабей 3	190000
Скарабей 5	253000
Скарабей 8	308800
Скарабей 10	573000
Скарабей 30	771100

В таблицах указана стандартная стоимость системы. Окончательная цена монтажа автономной канализации под ключ формируется с учетом расценок на прокладку наружного трубопровода и прочих моментов, затрагивающих земляные и установочные работы в целом.

Средняя цена канализаций автономного типа Танк:

Наименование	Цена, руб.
Биотанк 3	40000
Биотанк 4	48500
Биотанк 5	56000
Биотанк 6	62800
Биотанк 8	70150

Советы по монтажу автономной канализации на дачном участке

Как и в любой другой системе, монтаж трубопровода рекомендуется выполнять под наклоном от дома в сторону очистительного резервуара. Оптимальный угол составляет от 2 до 5° на каждый метр. Если не придерживаться этого требования, полноценное отведение стоков автономной канализацией для дачи станет невозможным.

Во время прокладки магистрали следует позаботиться о надежной фиксации ее элементов. Чтобы исключить риск деформации труб и смещения во время просадки почвы, нужно грунт на дне траншей тщательно утрамбовать. Если выполнить заливку дна бетоном, получится более надежное фиксированное основание. В процессе установки труб желательно придерживаться прямой траектории.

Обязательно следует проверять места стыков на предмет герметичности. Для стыковки обычно применяется жидкая глина. Допускается использование специализированных средств, рекомендуемых производителем труб. Если выполняется монтаж магистрали на основе элементов диаметром 50 мм, максимально допустимая протяженность прямых участков системы составляет 5 м. При использовании изделий диаметром 100 мм этот показатель составляет 8 м максимум.

Выбирая место для септика на участке, необходимо учесть, что до забора должно оставаться не менее пяти метров

Особенности обустройства канализации в частном доме

Как показывает практика, пластиковая наружная канализация получается лучшего качества, достигаемого за счет положительных сторон материала. Помимо удобства монтажа и эксплуатации, она способна прослужить на протяжении нескольких десятков лет. Монтаж наружных канализационных труб должен выполняться с соблюдением уклона: он не должен быть слишком маленьким, поскольку стоки двигаются самотеком, но и не должен превышать величину 0,15 м, поскольку засорения в таком случае возникнут довольно скоро. Траншея чаще всего выполнена в виде трапеции, а ее дно засыпано щебенкой или гравием, который впоследствии утрамбовывается. Монтаж труб наружной канализации должен выполняться правильно: уложенная труба не должна «гулять» и провисать. При обустройстве системы необходимо учитывать рельеф местности и уровень входного и выходного отверстия трубопровода: первое должно располагаться выше. Независимо от того, используется на участке обычная сливная яма или септик, конструкцию необходимо устанавливать ниже уровня сточных вод. Конструктивно эти устройства довольно похожи и представляют собой яму, объем которой напрямую зависит от количества жильцов. Стенки и дно такой конструкции должны иметь толщину, превышающую 25 сантиметров. При обустройстве дна стоит сначала засыпать его глиной и щебнем, а уже потом бетонировать. Стены также бетонируются, но только после обкладывания их кирпичом. Все эти аспекты должен учитывать проект канализации в частном доме.
