Как правильно подключить бойлер
Водонагреватель нужно начинать монтировать лишь тогда, когда уже вся коммуникация подведена к месту установки. Если разводки труб нет, то придется сначала ее обустроить. Для холодной воды необходимо врезаться в водопровод. Делается это разными способами в зависимости от типа труб:
- Самым плохим вариантом является стальной водопровод, так как такая врезка – сложный процесс. Основную работу выполняет хомут “вампир”, имеющий врезной патрубок. Герметизация достигается с помощью резиновых прокладок. Затем просверлите отверстие, чтобы вода могла попасть на будущую линию к баку, после нарастите трубу до самого устройства.
- Наиболее распространенными трубами считаются металлопластиковые. Здесь вам поможет обычный тройник. Необходимо отрезать лишний участок трубы, затем установить тройник-фитинг.
- Врезка в пластиковые трубы не слишком сложна, но она требует наличие паяльной станции. Осуществляется подключение тоже с помощью тройника.
Если водопроводные трубы старые или покрыты слоем ржавчины, то рекомендуем их заменить, так как врезаться в такую линию будет сложно и опасно из-за возможных протечек.
Монтаж бойлера
Основные этапы установки водонагревателя: размечаем стену, сверлим отверстия, вкручиваем крючки, вешаем водонагреватель.
Заручитесь поддержкой одного или двух друзей, после спокойно переходите к установке прибора:
- Как говорилось ранее, подвешивать бак можно лишь за крепкую стену.
- Сделайте на стене разметку для будущих крюков, но не размечайте под самым потолком. Отступите 15-20 сантиметров от него, чтобы водонагреватель было удобно вешать.
- Для разметки пользуйтесь уровнем.
- Просверлите отверстия в размеченной области на длину, соответствующую размерам крюков.
- Вбейте в отверстия дюбели.
- Смонтируйте крюки или крепежную планку с помощью саморезов.
- С помощью пару человек подвесьте бойлер на крепления.
Как подключить бойлер к водопроводу
Схема подключения бойлера к водопроводу.
Включать обратный клапан в схему обязательно. Этот элемент защитит бак от избыточного давления в линии и не даст ему остаться пустым в случае отключения воды. На вход и выход устанавливают шаровые краны. Это не только облегчит использование бака, но и дает возможность без перекрывания воды во всей квартире обслужить или отремонтировать водонагреватель. Желательно также монтировать кран для аварийного слива с “холодной” трубы. Элемент позволяет воспользоваться получить доступ к воде, когда ее отключили вовсе. Вентиль устанавливают выше обратного клапана. Дополнительно можно поставить фильтр грубой очистки. Он поможет дольше сохранить “внутренности” водонагревателя в хорошем состоянии.
Правда, на схеме не обозначены перекрывающие шаровые краны. Их устанавливают на входе и выходе. Причем на входе вентиль ставится ниже обратного клапана.
Как подключить бойлер к электричеству
Схема подключения бойлера к электричеству через УЗО с использованием отдельной электрической линии.
Накопительные приборы имеют относительно невысокую мощность, поэтому не требуют улучшенной проводки. Вы можете свободно подключить устройство в розетку или хороший удлинитель. Но мы все же рекомендуем провести отдельную линию для водонагревателя:
- Чтобы не “колечить” стену, проведите провод по плинтусу или под потолком, закрепив его с помощью специальных креплений.
- Ведите кабель от счетчика, а не от коробки или розетки. Это поможет существенно разгрузить вашу внутреннюю проводку.
- Обязательно установите автоматический выключатель около счетчика или бака.
- Выбирайте медный кабель сечением 2-4 мм с толстой обмоткой.
Еще одно необязательное, но рекомендованное действие – заземление.
Подготовка
Выполнение правильных подготовительных мероприятий является залогом успешной установки водонагревателя в квартире
Сначала целесообразно ознакомиться с инструкцией, прилагаемой к прибору производителем, уделяя повышенное внимание вопросу техники безопасности при монтаже и эксплуатации прибора
Не менее важным моментом станет грамотный выбор места для крепления водогрейного оборудования.
В этом случае обязательным является строгое соблюдение нескольких аспектов:
- доступность установленного водогрея для профилактических мероприятий и обслуживания в условиях эксплуатации;
- тип стены и её способность выдерживать вес устанавливаемого водонагревателя, заполненного водой;
- состояние электрической проводки и, при необходимости, исправление всех выявленных недочетов;
- соответствие электрической проводки характеристикам водогрейного прибора и требованиям, выдвигаемым изготовителем к эксплуатации прибора.
Не менее важно произвести качественную диагностику состояния всей водопроводной системы, включая правильность функционирования стояков и труб
Особое внимание уделяется качеству воды, которая будет поступать в водогрейное оборудование, и определиться с необходимостью установки фильтра
На стадии подготовки особое значение придаётся правильному выбору места под крепление водонагревателя, так как только в этом случае будет гарантирована простота монтажа, обслуживания и эксплуатации оборудования.
Подключаем водонагреватель к водопроводу
Правильно подключить бойлер к водопроводу можно одним из следующих способов:
1. Открутите лейку шланга душа, подсоедините последний ко входу холодной воды водонагревателя. Переключатель смесителя установите на режим «душа», откройте вентиль, начнется подача горячей воды.
Если переключателем смесителя вы выберите режим «крана», в обход агрегата начнется подача холодной воды. Как только централизованная подача воды восстановится, выполните обратный процесс: открутите шланг от техники, прикрутите лейку на свое прежнее место.
Важно! Посмотрите наши фото и видео, где дана подробная схема подключения бойлера.
2. Используйте медную или стальную арматуру. Выбирайте металлические трубы для подачи горячей воды, и прибор прослужит на порядок дольше. Соедините патрубок нагревателя, маркированный «вход», с вентилем (обычно, входит в комплект с бойлером). Используя медную трубку или гибкий шланг, присоедините трубу холодной магистрали к крану.
Для того, чтобы внутренние стыковки металлических элементов прибора не были нарушены, используйте разводной или гаечный ключ, придерживая муфты выходного и входного патрубков при крепеже соединений устройства. Возьмите тройной переходник с патрубком нагревателя (маркирован «выход») и присоедините душевую насадку, излив.
Важно! Применять б/у подводку категорически запрещено. Кроме того, запорная арматура не должна устанавливаться на выходной патрубок нагревателя, в противном случае свободный выход потока воды будет невозможен.. 3
Подключение к водопроводу осуществляется за счет фум-ленты, тройника и отвода стиральной машинки. Для того, чтобы регулировать на выходе аппарата давление и температуру, после тройника монтируется запорная арматура. Не забывайте оставлять свободный доступ к вентилю. Если вы проводите монтаж с помощью гибких шлангов, используйте для их крепления клипсы
3. Подключение к водопроводу осуществляется за счет фум-ленты, тройника и отвода стиральной машинки. Для того, чтобы регулировать на выходе аппарата давление и температуру, после тройника монтируется запорная арматура. Не забывайте оставлять свободный доступ к вентилю. Если вы проводите монтаж с помощью гибких шлангов, используйте для их крепления клипсы.

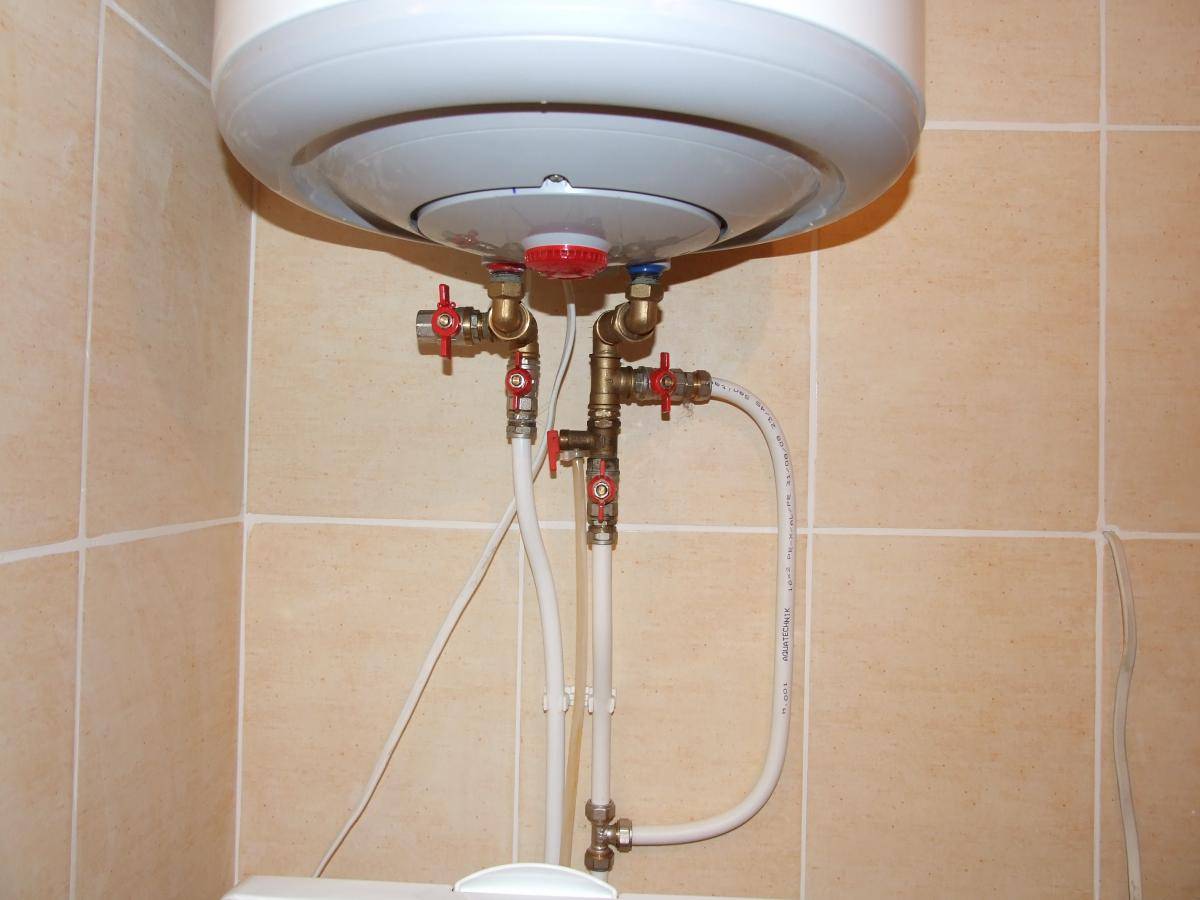

Подключение бойлера к водопроводу
Готовят расходные материалы: фитинги (переходники, латунные тройники, уголки), нужны трубы или шланги для соединения, запорные шаровые вентили (2 – 3 шт.) Схема подключения водонагревателя предусматривает применение герметизирующих элементов: ФУМ-ленты, льняной нити, специальной пасты. Понадобится обратный клапан, муфты из полипропилена с американками.
Используют инструменты:
- перфоратор со сверлами, на концах которых есть победитовые напайки;
- разводной и рожковые гаечные ключи;
- крестовая и прямая отвертки;
- рулетка, уровень, кусачки, плоскогубцы, молоток, нож;
- паяльник (аппарат для пайки труб).
Полипропиленовые трубы
Различают три метода подсоединения по виду труб. Используют:
- полипропиленовые;
- металлопластиковые;
- гибкие шланги.
Полипропилен используют чаще всего, металлопластик реже. Легче поставить шланги, но производительность водонагревателя пострадает из-за узкого условного прохода.
Предохранительный клапан продают вместе с водонагревателем, без него функциональность агрегата будет снижена. Элемент имеет две резьбы: внутреннюю на одном и наружную — на втором конце для соединения с входным штуцером и гибкой подводкой или американкой.
Клапан не дает воде двигаться в обратном направлении, снижает избыточное давление во внутреннем резервуаре, сбрасывает излишки жидкости через выпускное приспособление.
Подключаем бойлер к электричеству
Чтобы подключить бойлер к электричеству, необходимы «отдельные 220 В». Оборудование должно быть заземлено. Электропитание будет осуществляться при помощи трехжильного кабеля. Определиться с сечением провода нужно, учитывая мощность техники.
У кабеля должна быть двойная изоляция и медные жилы. Желто-зеленая жила позволит заземлить бойлер. Заземление должно вестись беспрерывно к заземляющей клемме розетки агрегата от корпуса этажного электрощитка или от заземляющей шины квартирного электрощитка.
Важно! Не пользуйтесь металлическими конструкциями или водопроводными трубами для заземления техники. Не устанавливайте розетки для подключения бойлера около открытой воды.. С помощью двухполюсного автомата защиты можно защитить линию питания агрегата
Питание следует выделять в отдельную группу. С помощью УЗО, использование техники можно сделать безопасным для человека. Номинал последнего должен быть на шаг меньше, чем первого
С помощью двухполюсного автомата защиты можно защитить линию питания агрегата. Питание следует выделять в отдельную группу. С помощью УЗО, использование техники можно сделать безопасным для человека. Номинал последнего должен быть на шаг меньше, чем первого.
Степень защиты корпуса розетки должна быть минимум IP 44. Установка розетки допускается на расстоянии от водонагревателя 50 см минимум, и выше места соединения водопроводных конструкций. Электрокабель, питающий бойлер, необходимо замуровать в стену или продолжить открытым образом в гофре/трубе, не поддерживающей горение.
Важно! Если у вас нет опыта работы с электрикой, подключение бойлера к источникам электропитания стоит доверить профессионалам. Речь идет о вашей безопасности.
Монтаж водопроводных труб
Для выполнения монтажа с применением полипропиленовых труб будут необходимы труборез и паяльное устройство. Тройники приобретают из того же материала, вместе с соединительными муфтами с металорезьбой.
Труборез
Металлопластиковые трубы прокладывают по наружным схемам, поэтому их соединить будет не сложно. Монтаж выполняется с использованием фитингов.
В торговой сети достаточное количество разнообразных конструкций для любой схемы подключения. Врезку выполняют с применением тройникового соединения, к которым в соответствии с расположенными сетями и местом установки водонагревателя присоединяют трубы или шланги.
Для подземной водопроводной сети без стальных трубопроводов не обойтись, от сварочных работ можно уйти, если использовать оригинальный тройник-«вампир», который выполнен в виде хомута, имеющий отвод.
Тройник типа “Вампир”
Его предварительно устанавливают на очищенную до металла трубу и фиксируют винтами. Плотность обеспечивают резиновыми прокладками.
Далее через отвод в подающем трубопроводе делают отверстие, методом сверления, используя защитную втулку, чтобы не повредить внутреннее резьбовое соединение. На резьбе отводящего патрубка закрепляют кран и шланг подвода среды к нагревателю.
Стандартная схема подключения
Человеку, имеющему общее представление о разводке сети водоснабжения в масштабах квартиры и о принципиальной схеме работы накопительного электрического водонагревателя, будет несложно разобраться и с порядком его подключения к трубам холодного и горячего водоснабжения.
Схема подключения бойлера в квартире
Итак, на бойлер необходимо подать холодную воду
Делается это врезкой (монтажом) тройника в наиболее удобном в конкретных условиях месте.
На подающем трубопроводе обязательно устанавливается группа безопасности – один или несколько специальных клапанов. О их важности и правилах установки будет рассказано ниже в отдельном разделе статьи.
Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору. Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.
- Эта общепринятая схема может быть дополнена некоторыми элементами. Так, многие мастера перед входами в бойлер по обоим, горячему и холодному патрубку, предпочитают ставить тройники с кранами, позволяющими легко осуществлять опорожнение бака электронагревателя для проведения профилактических или ремонтных работ. Это несколько «утяжеляет» процесс монтажа, но дает в будущем определенные удобства.
Если в сети холодного водоснабжения нередко случаются скачки давления, или напор воды выходит за рамки допустимых для конкретного бойлера значений, потребуется установка водяного редуктора. Он и выровняет давление, и предохранит электронагреватель от гидравлических ударов.
Еще одним дополнением может стать термостатический смесительный клапан. Он обеспечит в системе горячего водоснабжения ровную, установленную заранее, температуру, исключит возможность вероятных ожогов и т.п. Однако для его установки потребуется врезка еще одного тройника в трубопроводе холодной воды – в самом клапане-термостате происходит смешение горячего и холодного потоков до требуемой температуры.
Схема с применением термостатического клапана
Разновидности накопительных водонагревателей
От проточных моделей бойлеры с баком отличаются размером емкости, где подогретая вода находится в большом объеме и может быть выпущена вся сразу. При этом обеспечивается постоянное поступление холодного потока, температура которого поднимается автоматически включающимся нагревателем. Бойлеры бывают напольного и настенного типа.
Различают категории накопительных водонагревателей по типу нагрева:
- электрические;
- газовые;
- косвенного нагрева.
Электрические бойлеры выпускают объемом 10 – 200 литров, внутри них установлены ТЭНы, мощность которых колеблется в диапазоне 1,2 – 2,5 кВт. Конструкция содержит наружный корпус и внутренний бак, между которыми проложен утеплитель для уменьшения тепловых потерь. Внутренняя емкость сделана из нержавеющей стали с напылением против коррозии. Предусмотрен магниевый анод, который меняют через 2 – 2,5 года эксплуатации. Скорость нагрева зависит от мощности и размера бака.
Газовый бойлер — более сложный вариант в конструкционном плане. Под баком находится горелка с автоматическим запальником, в результате горения подогревается вода. Теплоизолированная емкость рассчитана на 50 – 500 литров жидкости, при выпуске струи из крана автоматически включается подача холодной массы. Температура может сохраняться в течение двух суток, если не производится разбор. Есть приборы с открытой и закрытой топкой сгорания, но при этом обязательно нужен организованный отвод дыма и вентиляция помещения.
Агрегат косвенного нагрева признан самым экономичным среди остальных вариантов. Жидкость в резервуаре подогревается за счет энергии посторонних источников, например, системы отопления. Его конструкция мало отличается от электрических и газовых бойлеров. Но вместо горелки или ТЭНа стоит теплообменник в форме изогнутой трубки, по которой циркулирует теплоноситель. Он передает энергию жидкости во внутреннем баке.
Какой у вас водонагреватель?
Электрический
83.5%
Газовый
1.94%
Косвенного нагрева
14.56%
Проголосовало: 103
Проведение работ с косвенным нагревателем
В зависимости от источника тепла, подключение может быть различным. Подсоединение может выполняться к отоплению, одноконтурному или двухконтурному котлу.
К системе отопления
Конструкция водонагревателя предусматривает обвязку. С ее помощью выполняется подсоединение к воде и отоплению.
Что важно учитывать:
- Холодная вода подается только через низ.
- Нагретая жидкость выходит по трубе через верх.
- Подсоединять тепловые коммуникации нужно через верх. Выход — через нижний патрубок.
Через трехходовой клапан
Если в системе предусмотрен циркуляционный насос, тогда работы проводятся так:
- Двухконтурный котел и нагреватель монтируются параллельно.
- Следом за насосом устанавливается трехходовой клапан.
- К котлу подключается тройник, шланг которого ведет к теплообменнику.
Энергонезависимая схема
Если ваш котел энергонезависим, нагреватель лучше расположить выше. Циркуляция будет выполняться под воздействием гравитации. Если в схему включить насос, тогда работа будет зависеть от электричества.
Если соблюдать правила, можно провести работы самостоятельно: быстро и безопасно. В этом вам поможет видео:
Обустраиваем точку потребления
При установке отдельного медного кабеля, направленного от нагревателя в сторону счетчика, учитывайте следующие рекомендации:
- Определитесь с местонахождением «ноля» (голубого провода) и «фазы заземления» (красного провода);
- Монтируйте щит сбоку прибора, защелкивайте автомат и прямо через него пропускайте кабель;
- Удалите 10 сантиметров изоляции кабеля и соедините с клеммами автомата;
- Фазу прибора нужно прикручивать снизу, фазу электрического щитка – сверху. При невозможности выполнения, подключайте бойлер к «обыкновенной» розетке (дополнительную технику подключать уже запрещено).
Алгоритм подсоединения к трубе
В основном установочные работы при подсоединении терморезервуара к водопроводу происходят практически одинаково. Общий план один. Начальным этапом работ, считается отсоединение от водяной подачи, идущей в жилое помещение.
Подача холодной воды
- Популярный вариант подсоединения водонагревательного прибора к подаче воды, это использование в работе соединительного сгона — «американки». Если придется демонтировать терморезервуар, то патрубок отсоединяют за пару минут от водопровода.
- Для стачивания воды устанавливают латунный тройник, хотя при подключении терморезервуара, это не обязательная процедура. Скорее всего, монтаж делается для удобства и долговечности при спуске воды из водонагревательного прибора.
Следующим обязательным и важным условием при установочных процедурах значится система безопасности, которая состоит из таких пунктов:
- Обратный клапан нужен, чтобы не допускать произвольный выход подогретой воды из нагревательного агрегата. Такая ситуация может возникнуть, если плохо подается холодная вода или ее полностью перекрыли.
- Предохранительный клапан используется для уменьшения давления, образующегося внутри терморезервуара, путем сбрасывания воды.
- Если в трубах вода плохого качества, после запорного вентиля устанавливают очистительный фильтр. Он не допустит образование накипи, каменистого налета, различных солевых отложений. Профилактические меры продлевают длительность службы терморезервуара.
- Наличие запорного крана. Его основная задача — перекрывать водяной приток, если возникла необходимость провести ремонт или замену водонагревателя. При его закрытии вода может спокойно поступать в прочие точки.
- Редуктор нужен для регулирования давления воды. К примеру, в случаях скачков напора в водопроводе. Если при вводе водопроводной трубы редуктор уже имеется, то повторно монтировать его не нужно.
Система безопасности для бойлера нужна, поэтому важность ее трудно переоценить. Если в момент отключения воды к конструкции отсутствует обратный клапан, это закончится опустошением бака
При этом тэн будет продолжать нагревать. В итоге вся система выйдет из строя.
Вторым важным моментом в системе есть предохранительный клапан. Представим ситуацию, что в водонагревателе перестал работать термостат. Это приведет к тому, что вода в резервуаре нагревается до 100С, так как автоматика не сработает и тэн не отключается. Внутри бака возрастет давление, что может привести к взрыву накопительного бака.
Подача подогретой воды
- На патрубок горячей воды водонагревателя вмонтировать муфту-«американку».
- Для спуска воды из нагревательного резервуара нужно поставить шаровой кран. Если подобный кран уже вмонтирован в систему, но в другом месте, то повторно его не ставят.
- Сделать врезку в разводочный узел. Все детали нужно соединять с помощью пакли с фум-лентой. Также можно использовать пастообразный герметик.
Как правильно установить проточный напорный водонагреватель?
В отличие от предыдущего, такой бойлер крупнее и мощнее — он может подавать горячую воду в несколько мест одновременно. Лучше всего его устанавливать рядом там, где тёплая вода нужнее всего — ванная комната или кухня. В квартире зачастую напорная установка монтируется в тех же местах, что и накопительная. Главное — защитить от попадания воды и обеспечить беспрепятственный доступ к нему в случае ремонта.
Что понадобится?
• Бойлерная установка;
• Перфоратор и свёрла по керамике и бетону;
• Шурупы (дюбели);
• ФУМ-лента;
• Два гибких шланга;
• Два тройника;
• Два крана Ду 15;
• ПВС-кабель 3х4;
• дифавтомат на 25 А.
Так же, как и при установке накопительного водонагревателя, нужно по шаблону разметить место нахождения устройства и просверлить два отверстия для дюбелей или шурупов, если будете устанавливать на специальную планку. Закрепите бойлер и переходите к проведению воды и электричества.
Подключение проточного напорного водонагревателя в квартире
Примерная схема подключения проточного водонагревателя выглядит так:
- От смесителя через тройник проведите горячую воду к выходу из бойлера по гибкому шлангу и уплотните соединение ФУМ-лентой.
- Ко входу закрепите той же лентой второй шланг и через тройники подведите прямо к холодному стояку.
- Снабдите трубы соответствующими кранами.
Подключение проточного водонагревателя такого типа через розетку никто не производит; ведут сразу к щитку через дифавтомат, соединяя их подходящим трёхжильным кабелем.
Как правильно запустить?
- Закройте кран на горячем стояке и откройте на бойлере;
- Включите горячее водоснабжение в раковине и дождитесь нормальной струи без шипения;
- Включите нагрев, подав электричество к автовыключателю.
Убедитесь в исправности подключенного бойлера и наслаждайтесь комфортной жизнью вне зависимости от ремонтных работ теплотрассы и сезона.
Виды автономных водонагревательных котлов
На сегодняшний день на строительном рынке и в супермаркетах бытовой техники представлен широчайший выбор бойлеров – автономных устройств для нагрева воды. При этом чтобы не ошибиться с выбором оптимально подходящего устройства для конкретно взятого дома, нужно разбираться в разновидностях систем подобного рода. При этом основным параметром различия бойлеров считается их тип.
- Конструкция бойлера может быть накопительной – металлический бак с водонагревательными элементами как на фото. Такое оборудование вмещает в себе достаточно большое количество воды, которая в нём же и нагревается. Впоследствии эту воду расходуют по мере необходимости. При этом подогрев воды требует определённого количества времени.
- Автономная проточная водонагревательная конструкция бойлера, в которой нагрев воды происходит непосредственно в трубах. Удобством такой системы является моментальная доступность горячей воды при открытии крана.
Также конструкция бойлера может отличаться по тепловым носителям.
- Электрический бойлер оснащается специальными тэнами, которые работают от сети переменного тока.
- Газовые бойлеры для нагрева воды как на фото используют тепло пламени.
Хочется отметить, что для подключения газового оборудования к магистральной сети без помощи сертифицированных специалистов не обойтись, так как самостоятельные эксперименты запрещены по закону. При этом для ввода в эксплуатацию газового бойлера потребуются специальные разрешения организации предоставляющей подачу газа потребителю.
Если говорить об электрическом бойлере, то его подключение, возможно, своими руками. Принцип функционирования такой системы очень похож на работу стандартного электрочайника, поэтому его установка не вызывает каких-либо затруднений. К самым распространённым моделям бойлеров с электрическим подогревом воды относятся устройства накопительной конструкции, порядок подключения которых будет рассмотрен более подробно.
Монтажные схемы и решения
Возможные варианты подключения:
- через систему безопасности;
- напрямую к коммуникациям.
Первый из вариантов распространен в случаях, когда нужно подключить накопительный бак. Давление в нем часто увеличивается, что является следствием естественных процессов (расширение горячей воды). Кроме того, уровень давления централизованной системы тоже может превышать предельное значение нагрузки, выдерживаемой бойлером. В результате подключение без элементов системы безопасности при таких условиях приводит к сокращению срока службы агрегата.
Напрямую с коммуникациями соединяются патрубки проточного агрегата. В данном случае на устройство не оказывает воздействия ни один из перечисленных факторов. Это позволит упростить монтаж. На длительность эксплуатации бойлера прямое подключение в данном случае не влияет.
Необходимые детали, материалы и инструменты
Для самостоятельного монтажа потребуются:
- трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
- сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
- кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
- автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
- необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона
Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В
Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).
Чтобы быстро выполнить монтаж, потребуется:
- перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
- ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
- отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
- мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.
