Как установить бойлер своими руками

Установка угловой ванны

Монтаж угловых конструкций – наиболее сложен в самостоятельной реализации. Рассмотрим, как установить угловую ванну Cersanit на ножки своими руками:

Старая ванна демонтируется, место её установки тщательно зачищается

Важно, чтобы угол стены и пола был строго 90 градусов;

На нижнюю часть конструкции устанавливаются регулируемые ножки. Для их подсоединения на внутренней нижней стороне ванны есть специальные крепления;
Ножки крепятся болтами, а между собой перетягиваются при помощи шпилек и резьбовых соединений

После выставляются примерно по уровню;

После этого подключаются канализационный и водопроводный отвод, устанавливается сифон и другие детали водопроводной системы;

Ванна переворачивается и проверяется её уровень
Обратите внимание, что измерение уровня производится строго по диагонали.

Правила установки

Если решено установить бойлер своими руками, то надо четко знать, как это сделать. Допущенные ошибки при монтаже приведут к перегоранию проводки, затоплению жилья, а также выходу прибора из строя. Рассмотрим основные правила установки водонагревателя:

• Сначала требуется подобрать оптимальное месторасположение прибора. Устанавливается бойлер обычно в ванной комнате, туалете или на кухне. К электроприбору обеспечивают свободный доступ.
• Стена или любая другая опора под бойлер должна выдержать двойной вес, например, при емкости 80 л показатель нагрузки составляет 160 кг.
• Старая проводка подлежит обязательной замене, иначе она просто не выдержит нагрузки.
• Разводку из металлических труб десятилетней давности аналогично придется менять.

Другие правила, и нюансы монтажа будут оговорены в инструкции по монтажу.

Электрическая часть монтажных работ

Подключение к одной линии нескольких приборов одновременно (с высокой мощностью) может быть фатальным для всей системы. К примеру, если вы одновременно включите бытовую электрическую плиты/стиральную машинку и водонагреватель, то проводка может вызвать пожар, перегореть и прочее. Надежнее и безопаснее всего будет подвести от электрического щитка отдельный кабель, и важным показателем ситуации будет сечение электрического кабеля. Минимальной сечении можно выяснить при помощи особых таблиц. При этом стоит учесть рабочее напряжение,  материал изготовления кабеля, фазы, будет ли проводка скрытой и прочее. Для водонагревателей обычно используют алюминиевый или медный двухжильный кабель, с напряжением в 220 В, однофазный.

Если нагреватель будет установлен в помещении с высоким уровнем влажности (кухне, ванной комнате), то стоит использовать особые влагозащищенные розетки. Более того, для двухфазных котлов практически всегда требуется устанавливать устройство защитного отключения, а также использовать кабель должен быть защищен от влаги, прочным и эластичным. Не экономьте на кабеле, берите его с запасом, провод никогда не должен быть натянут. Перед подключением не забудьте изучить маркировку кабеля.

Выбираем место монтажа водонагревателя

Бойлеры рекомендуется устанавливать как можно ближе к водяным стоякам. Это поможет сократить длину водопроводных труб, для обвязки, уменьшить стоимость монтажа и гидравлические потери в сети. Тогда устройство будет способно обеспечить хороший напор горячей воды.

Электроводонагреватели устанавливают на несущие стены из кирпича или и другого прочного камня. Несмотря на то, что сама конструкция не тяжелая, но заполненная водой, она приобретает значительный вес и способна обрушить слабую перегородку.

Если все эти правила учесть, то в небольшой квартире остается не так уж много свободных мест, для правильной установки электробойлера:

1. В туалете над унитазом, около стояков, как можно выше практически под потолком, чтобы не травмировать людей.
2. В совмещенном санузле с ванной, рядом с водопроводной разводкой и смесителем.
3. Небольшие конструкции до 30 л допускается установить под мойкой на кухне.
4. В коридоре под потолком, можно разместить горизонтальную конструкцию.

На какой высоте вешать водонагреватель

Для монтажа подходит свободное место с доступом к водоразборной точке и источнику электроэнергии, защищенное от низких температур. Главные условия размещения нагревателя – удобство и безопасность.

Проточный

«Проточник» — хороший вариант для дачи, кухни, душевой кабины. Особых требований к прочности основания не предъявляется, поскольку вес нагревателя небольшой.

Очень неровную стену предварительно штукатурят, чтобы упростить монтаж. Высота установки водонагревателя подбирается так, чтобы:

• на электрический прибор не попадали брызги воды;
• устройство легко можно было включать, выключать и регулировать;
• комфортно использовать по месту приема душа или мытья посуды.

Накопительный

Чтобы подключить бойлер к водопроводной и электрической сети, вначале его надежно закрепляют на стене.

Решая, на какой высоте вешать накопительный водонагреватель, обращают внимание на его технические характеристики, дизайн, способ установки

Размер бака

Объем бойлера рассчитывают согласно СНиП 2.04.01-85. Чем вместительнее резервуар, тем больше его габариты, но диаметр и высота бойлера одного и того же объема от разных производителей могут отличаться. Есть короткие и широкие емкости, существуют более узкие и удлиненные. Так, у бойлера «Термекс IR 100 V» (100 л) высота 1045 мм, а у 100-литрового устройства «Аристон VELIS» 100 – 1270 мм.

Форма бака

Плоские нагреватели с небольшой площадью дна выше, чем цилиндрические. Например, высота водонагревателя на 50 литров марки «Аристон VLS EVO DRY 50» (плоского) – 776 мм, а Ariston PRO ECO 50 V DRY (круглого) – 550 мм.

Способ монтажа

При горизонтальном расположении в помещении остается больше свободного места. Если установить бойлер под потолком ванной, ниже можно закрепить полотенцесушитель или кронштейн для лейки душа. На кухне в квартире горизонтальную модель подвешивают над стенными шкафами. Компактный прибор можно расположить даже под раковиной.

Вертикальные накопительные водонагреватели в ванной комнате размещают со стороны смесителя или рядом с душевой кабиной. В частном доме, кроме кухни, туалета или ванной, есть и другие подходящие нежилые помещения для монтажа нагревателя – постирочная, котельная, баня. К высоте установки бойлера требование таково: минимальный отступ от потолка 100 мм, чтобы можно было вытереть пыль с поверхности.

Подключение к водопроводу

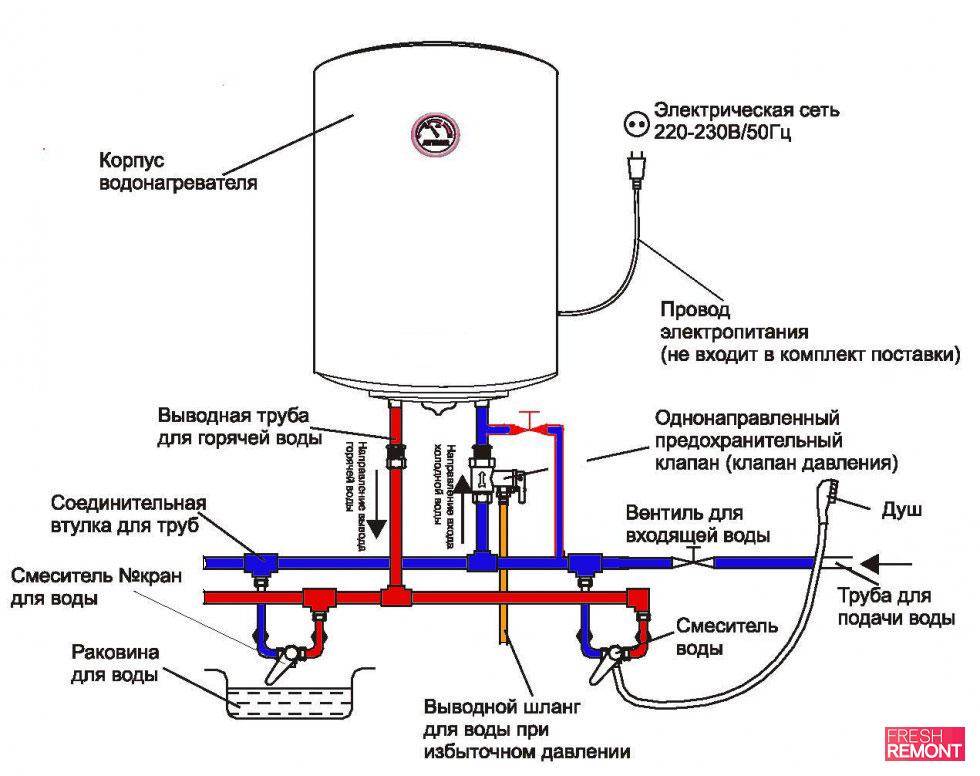

Схема устройства бойлера.

Наиболее простым в исполнении вариантом установки бойлера в ванной является использование металлопластиковых труб. Для быстрого завершения монтажа самостоятельно позаботьтесь о наличии достаточного количества труб, арматуры и необходимых для труб фитингов.

Наилучшим решением является установка и подключение бойлера около основного стояка в квартире, после счетчика и основного вентиля в ванной. Прежде чем приступать к работе, самостоятельно перекройте подачу воды, слейте воду, оставшуюся в трубах, для этого откройте любой из кранов в квартире.

Установка начинается с двух тройников, которые нужно врезать в основные трубы горячей и холодной воды. Когда тройники встанут на место, на них будут установлены вентили на вход и выход. Вентили, которые вы установили, перекройте. Убедившись в отсутствии течи, можно переходить к следующему этапу.

Обмотайте предохранительный клапан с помощью пакли и вкрутите его на место. Клапан установите на подачу холодной воды в бойлере (в большинстве случаев обозначается синей меткой). Далее прикрутите фитинги на выход и подачу воды и на вентили, не забывая о необходимости использовать в ванной паклю.

После того как вам удалось все установить на свои места, с помощью секатора или трубореза отмерьте нужную длину труб. По краям трубы устраните фаску, наденьте уплотнительное кольцо и гайку на трубу. Старайтесь в процессе закручивания не перетянуть гайку фитинга. После появления специфического звука достаточно будет сделать еще 1/4 оборота.

Установив трубы в ванной, проверьте качество их установки. В первую очередь это можно сделать после открытия «горячего» вентиля и крана горячей воды. После этого подайте холодную воду на бойлер до полного заполнения объема. После окончания процесса наполнения перекройте «горячий» кран, проверьте наличие течи.

Где лучше установить бойлер и как это сделать?

Ассортимент магазинов предлагает широкий выбор форм бойлеров: круглые, квадратные, овальные и т.д. Вы можете выбрать не только технические характеристики прибора, но и ту форму, которая органично впишется в интерьер места установки.

Процесс установки водонагревателя может быть двух видов: временная установка и постоянная. Временное подключение – это установка водонагревателя для душа при отсутствии центрального водоснабжения. В этом случае устанавливается проточный водонагреватель, укомплектованный лейкой и краном-гусаком. Где вешать бойлер проточного типа? – на стену над ванной. Особенностью такой установки является небольшой вес водонагревателя и, следовательно, минимальные требования к поверхности, на которую установят водонагреватель настенный. Монтируется прибор с помощью шурупов и дюбелей.

Постоянное подключение рассчитано на использование нагревателя в качестве основного источника горячей воды. Такой нагреватель подключается в систему водоснабжения помещения. После чего горячая вода будет поступать через смеситель.

Установка водонагревателя накопительного типа своими руками

Главной особенностью водонагревателей накопительного типа является их меньшая цена и отсутствие требований к электропроводке. Потому они являются более популярными.

Установка бойлеров такого типа начинается с разметки места крепления прибора на стене. С помощью рулетки измеряют расстояние между отверстиями в анкерах устройства. С помощью перфоратора высверливают отверстия под дюбели, их может быть 2 или 4, в зависимости от конструкции водонагревателя. После этого вставляют дюбели и забивают крючки. Другим моментом разметки является измерение высоты от отверстий на анкерах водонагревателя и его самой верхней точкой. Это расстояние должно быть соблюдено от потолка до дюбеля. Если будет допущена ошибка, устройство не наденется на крючки.

После закрепления прибора на стене приступают к подсоединению водопровода. Если точки подключения уже имеются, монтаж будет простым: прибор подсоединяется к трубам при помощи гибких шлангов или труб. При осуществлении соединения с помощью гибких шлангов пакля не потребуется, так как герметичность соединения обеспечивает резиновая прокладка.

На ввод холодной воды необходимо установить клапан для удаления избыточного давления. Обычно он идет в комплекте, если его нет, то клапан следует приобрести. Перед ним желательно врезать еще один тройник, подсоединив к нему кран. Можно обойтись без крана, но тогда техобслуживание будет затруднено из-за сложностей со спуском воды из бойлера. Все соединения герметизируют паклей с пастой или ФУМ-лентой.

Если выводы отсутствуют, их необходимо монтировать своими руками. В том случае когда разводка трубопровода сделана из металлопластиковых труб, работа займет не более 20 минут. С металлическими трубами придется повозиться. Для монтажа тройников в металлическую трубу потребуется плашка диаметра, равного диаметру трубы.

Перед началом работ отключают воду, обрезают трубу болгаркой, нарезают резьбу при помощи плашки, наматывают паклю и соединяют тройник или переходник с трубой, после чего устанавливают краник.

После подключения холодной воды кран горячей воды соединяют с выходом на бойлере, обозначенным красным цветом. Здесь дополнительные элементы не потребуются. После подключения водопровода открывают краны с холодной или горячей водой, ждут, пока из крана горячей воды не пойдет вода. При этом необходимо смотреть, чтобы не было течи в местах соединений.

Если протечек нет, а весь воздух из водонагревателя выпущен, прибор нужно подключить к источнику питания. Подключение можно осуществлять при помощи розетки или отдельного автоматического выключателя. Контакты на клеммах бойлера обозначены N — ноль, или обратный провод (голубой), L — фаза (коричневый) и заземление (желтый). После соединения подают напряжение, на водонагревателе должен загореться индикатор работы. Температурный режим регулируется согласно инструкции к водонагревателю. Установка водонагревателя проточного типа может считаться завершенной.

Правильная установка водонагревателя в квартире или частном доме – универсальное решения обеспечить бесперебойное горячее водоснабжения. Условие особенно актуально для жителей многоквартирных домов, где периодически происходит отключение подачи горячей воды (сезонная опрессовка труб, профилактика, диагностика, ремонт и т.д.).

Итак, выбор сделан, отметены все предложения об установке нагревателя воды «мастерами» за космические цены и решено устанавливать бойлер самостоятельно

Ничего сверхъестественного в подключении нет, но потребуется некоторый инструмент и внимание

Этапы установки

Подготовительный этап

1. Перед установкой необходимо выбрать место для размещения водонагревателя

Здесь важно обратить внимание на следующие условия:

• Доступ к бойлеру должен быть свободным.
• Стена должна выдержать двойную массу водонагревателя. Не допускается подвешивать бойлер на гипсокартонную стену.
• Трубы водопровода должны быть в нормальном состоянии и позволять провести врезку в них.
• Проводка должна выдерживать мощность работы прибора.

Эти условия должны быть соблюдены до начала самостоятельной установки бойлера, иначе в будущем придется потратить значительное количество времени и средств на переделывание работы.

2. Установка бойлера своими руками требует необходимых инструментов, которые надо приготовить предварительно. Вам понадобятся:

• Рулетка.
• Перфоратор.
• Гаечный и разводной ключи.
• Отвертка.
• Пассатижи.
• Тройники.
• Запорные краны.
• Изоляционные материалы (пакля или герметичная лента, паста).
• Гибкие соединительные шланги (если их нет в комплекте, необходимо приобрести 2 штуки).
• Металлопластиковая труба (размер и длина зависят от условий подключения).

Основной этап

Установка бойлера в квартире не создает проблем с электропроводкой, в отличие от проточного водонагревателя, поэтому основная работа заключается в правильном закреплении прибора и подведении к нему труб. Схема установки бойлера включает в себя разметку и изготовление отверстий под крепления. При этом необходимо предусмотреть небольшое расстояние от бойлера до потолка, чтобы без труда надеть водонагреватель на крепежи.

Монтаж водонагревателя

1. Подключают бойлер к водопроводу.

Если в комплекте есть гибкие шланги, то дополнительная герметизация не понадобится. При наличии мест вывода нужно соединить вводы и выходы бойлера

Необходимо обратить внимание на то, что на ввод холодной воды устанавливается клапан сброса напряжения. Обычно он поставляется в комплекте, в противном случае его нужно приобретать

• Если места вывода отсутствуют, их необходимо смонтировать. Время работы будет зависеть от материала труб водопровода. Если они выполнены из металлопластика — работа пойдет быстро. Если они — металлические, то работа займет больше времени. Для врезки понадобится дополнительный переходник и плашка, соответствующая по диаметру сечению трубы.
• Отключив воду, трубу обрезают болгаркой, наносят на нее резьбу с помощью плашки, затем герметизируют и устанавливают переходник или тройник с подсоединяемым к нему краником.

На видео установка бойлера (этап подключения к водопроводу) освещена достаточно подробно.

2. Соединяют кран горячей воды и выход на бойлер.

3. Стравливают воздух и проверяют герметичность: открывают оба крана и отслеживают наличие течи.

4. Подключают бойлер к источнику питания с помощью розетки или автоматического выключателя. Если работа проведена правильно, на бойлере загорается индикатор.

5. Устанавливают температурный режим. Если установка и подключение бойлера проведены правильно, водонагреватель готов к использованию.

Критерии места расположения емкости

Перед тем, как установить бойлер в квартире, необходимо выяснить, в каком месте комнаты точка навески будет оптимальной. Обычно выбирают помещение для ванной, туалета или другой незаметный уголок, где сам прибор не будет мешать проходу, а доступ к нему будет свободный. Нельзя забывать, что место должно быть максимально приближенным к основным «потребителям» горячей воды: рукомойнику, посудомоечной машине, душевой кабине. Это обеспечит сохранение температуры воды в заданном диапазоне. Монтируя бойлер самостоятельно, владельцы иногда вставляют компактные аппараты в шкафчик под раковину.

Кроме этих требований существуют и факторы надежности навески оборудования. Сам по себе бак тяжелый, ведь в нем находится значительный объем воды. Перед тем, как повесить резервуар, нужно определить капитальную стену, способную выдержать вес, равный удвоенному значению общей массы. Площадь желательно утеплить, чтобы на поверхности не скапливался конденсат, который может быстро вывести из строя оборудование по причине коррозии.

С обеих сторон бойлера следует предусмотреть свободное пространство в пределах 25 см для проветривания. Трубопроводы максимально приближают к водонагревателю. Таким образом экономится материал. Высота установки бойлера зависит от удобства пользования. Электрическая проводка прячется в изолирующие короба или под слой штукатурки в стену. Необходимо полностью исключить вероятный контакт воды и системы энергопитания.

Необходимые для монтажа инструменты и материалы

Когда предполагается установка водонагревателя своими руками, без инструментов не обойтись

Неважно, какой фирмы бойлер. Пусть будет «Термекс», «Электролюкс» или «Аристон»

Принцип монтажа накопительных водонагревателей одинаков.

Понадобится следующий инструмент:

• разводной и набор гаечных ключей;
• ударная дрель или перфоратор;
• прямая, а также фигурная отвертка;
• пассатижи;
• рулетка;
• уровень.

Понадобятся следующие материалы:

• лен или фум лента для паковки резьбовых соединений;
• шаровые краны;
• соединительные тройники;
• два гибких шланга или пластиковая труба для подсоединения к патрубкам водонагревателя.

Если монтаж бойлера нельзя выполнить без замены проводки, потребуется кабель, УЗО, розетка, автомат на 16 А.

Стальные ванны: плюсы, минусы чаш и пути устранения недостатков

Стальные ванны имеют прочное эмалированное покрытие

Практичность чаш из стали давно известна покупателям. Кроме того, кюветы имеют одно неоценимое достоинство – доступную стоимость. Но, прежде чем знать, как установить стальную ванну, стоит чуть подробнее разобраться со всеми нюансами. Преимуществ у чаш из стали много больше, чем недостатков, тем более что они легко устранимы. К основным плюсам относятся:

1. Высококачественные ванны из стали имеют особо прочное эмалированное покрытие. Связано это с тем, что производители буквально «впекают» эмалирование в поверхность. После данной технологической обработки слой эмали, как и сама сталь, приобретают особый уровень прочности.
2. Стальные ванны долго не теряют своего привлекательного внешнего вида, оставаясь белоснежными даже после многих лет эксплуатации.
3. Пластичный материал позволяет исполнять чаши самых различных форм и модификаций.
4. Малый вес способствует простоте транспортировки и монтажу. Установка металлической ванны своими руками – вполне доступная процедура для человека, обладающего толикой терпения и свободного времени.
5. Большая размерная линейка. Благодаря пластичности материала, стальные ванны чаще других производятся в нетиповых размерах.

Не дорогие модели могут деформироваться при больших нагрузках

Недостатки:

1. Слишком дешевые модели ванн склонны к деформации при увеличенных нагрузках. Установка стальной ванны своими руками будет сложной, так как любой перегиб повлечет за собой трещины эмали.

1. Высокий уровень теплопроводности металла не требует нагрева стенок при наливе воды, но при этом так же легко отдает тепло, а значит, нужно решать вопрос, как утеплить стальную ванну.

1. Шумовой порог при наливе чаши. Гул можно уменьшить, если знать, как правильно установить стальную ванну и запенить ее с обратной стороны.

Теперь понятны все достоинства и недостатки кюветов из стали и можно приступать к монтажу. Итак, как установить металлическую ванну, и какой инструмент потребуется для проведения работ?

Установка ванны в ванной комнате обложенной плиткой

Все способы, описанные выше, подразумевают, что укладка плитки будет производиться после установки ванных. Но, что делать, если железную ванну или кабину душа нужно установить в облицованной комнате?

Установка ванны в облицованной комнате

Мы будем придерживаться мнения, что плитка находится на определенном уровне и не нуждается в перекладке. Тогда процесс монтажа значительно упрощается;
Нужно выровнять пол и проверить его правилОм. Установить ванну можно на ножки, каркас или кирпичи

Независимо от выбранного способа, лучше всего обеспечить минимальный зазор между стеной и ванной;
После подключения сантехнических выводов унитаза, ванны и других потребителей, важно закрыть щель между стеной и боковой частью ванны. Для этого используют гибкий плинтус (из алюминия или пластика), герметик или отрезки плитки;

Первым делом, щель покрывается слоем герметика

Поверх него устанавливается плинтус. Если выбран вариант с облицовкой плитки, то сначала на зазор относится герметик, а после того, как он высохнет, устанавливается плитка. Для её монтажа можно использовать водостойкую штукатурку;
Осталось только установить вентилятор в вытяжке, монтировать колонку или бойлер, убрать остатки строительного мусора и проверить правильность подключения.

Утепление стальной ванны

Утепление купели монтажной пеной

Как закрепить металлическую ванну, понятно, теперь ее нужно утеплить. Необходимость данного действия обуславливается тонкостью стенок железной чаши и высокими качествами теплопроводности. Утепление стальной ванны можно произвести двумя способами:

1. Запенить внешнюю поверхность чаши обычной монтажной пеной. Делать это нужно без пропусков и как можно тщательнее. Если после финального утепления предполагается дополнительный декор купели, пену нужно выровнять.

1. Чаша ванны обрамляется деревянными/стальными/пластиковыми направляющими, создающими вид обрешетки (каркас). Затем конструкция облицовывается кафелем. Так при наполнении ванны горячей водой создается эффект термоса, то есть воздушное пространство между стенкой ванны и кафелем нагревается и держит тепло.

Теплоизоляция стальной ванны – дело несложное, но необходимое. Известный декораторский прием – выравнивание монтажной пены с эффектом создания рельефной штукатурки с последующим окрасом водостойкой эмалью. Запенить стальную ванну совершенно несложно, но если вы хотите добиться идеального эффекта, поверх пены наносится силиконовый герметик. Способ гарантирует идеальное сохранение тепла, а значит, расход кипятка уменьшится в несколько раз.

Монтаж и подключение водонагревателя

Используют 2 способа монтажа — постоянный или временный.

Во втором случае выполняют такие действия:

1. Устанавливают бойлер «Титан» на стену.
   Расстояние между креплениями аппарата измеряют рулеткой, делают разметку поверхности. С помощью перфоратора формируют отверстия под болты. После установки анкерных крючков бойлер вешают на место.

2. Подключают систему нагрева воды.
   Трубу холодного водоснабжения оснащают тройником. Монтируют запорную арматуру, соединяют кран в душе с отводом бойлера.

Вариант водонагревателя для ванной.

Для этого выполняют следующие действия:

1. В водопроводную линию врезают переходники. Устанавливают запорную арматуру.

2. Подключают трубу холодного водоснабжения к бойлеру. Место подключения отмечено синим цветом.

3. Отвод нагревателя соединяют со смесителем с помощью металлопластиковой трубы и тройника.

4. Проверяют герметичность соединений. При наличии течи стыки промазывают герметиком. Если все выполнено правильно, штепсель прибора вводят в розетку.
