Из чего состоит дренажный колодец? Инструкция и Видео обзоры опытных мастеров

Описание колодцев

Первая разновидность колодцев называется ещё фильтрующей. Такие конструкции лишены дна, ведь располагаются на участке ниже залегания подземных вод. Та жидкость, которая поступает в поглотительный колодец, уходит в грунт. Приемный колодец ливневой канализации предназначен для участков, где подземные воды расположены довольно высоко.

Жидкость, поступающая в такую конструкцию, может использоваться на следующем этапе для орошения территории. Для того чтобы извлечь из такого колодца воду, используются насосы. Перепадной ливневый колодец устанавливается там, где присутствуют внушительные перепады земли. Такие конструкции позволяют исключить поток воды, который был бы способен вывести систему из строя.

Изготовление дренажного колодца ливневой канализации

Любой дренажный колодец ливневой канализации можно сделать самостоятельно. Простыми и доступными конструкциями являются: коллекторный бетонный колодец и пластиковый колодец.

Коллекторный колодец имеет глухое дно. Чтобы сделать его самостоятельно понадобятся кольца, имеющие сплошное днище.

Начинают с рытья котлована необходимой глубины. Далее происходит установка с помощью спецтехники. В яму опускают кольца, подводят сливы или патрубки. Возможно изготовление резервуара для ливневой канализации из автомобильных покрышек.

Работа делится на этапы:

  1. -копка ямы глубиной от 200 см;
  2. -засыпание щебневой подушки толщиной от 200 мм;
  3. -укладывание на дно нескольких покрышек; заполнение пустоты щебнем;
  4. -заполнение пространства между покрышкой и стенками средне-фракционным гравием;
  5. -укрывание получившейся конструкции слоем почвы или геотекстилем.

Устройство накопителя ливневой канализации такого типа имеет преимущества, но не является подходящим для коллекторных накопителей.

Пластиковые дренажные накопители служат до 50 лет, меньше заиливаются, прочны и морозоустойчивы.

Ливневые колодцы: виды сооружений и способы возведения

Конструкция дорожного типа не позволяет крупному мусору попадать внутрь, предотвращая засорение и выдерживает вес автомобилей.

Для чего нужен дождеприемный колодец из железобетона, и какие еще типы материалов используются для ливневок закрытого типа? И вообще, какие виды дождевой канализации существуют на сегодняшний день? Поиском ответов на эти и другие вопросы мы сейчас и займемся.

Полы со сливом


В современной практике строительства большее распространение получили водонепроницаемые полы с системой слива. Строятся они из бетона или других аналогичных материалов с уклоном в сторону сливной системы. Это позволяет строить бани по типовым проектам, вне зависимости от характера грунтов на участке. Последний фактор учитывается только при решении вопроса об утилизации сточных вод. Сливы организуют в виде желоба или сливной горловины. Собранная вода поступает в трубы и выводится за пределы фундамента здания. Трубы закладываются одновременно со строительством фундамента, система слива организуется вместе со строительством полов и перегородок. В случае, когда используются полы со сливом необходимо учесть, что: • на неровных поверхностях может оставаться влага (появится опасность развития плесени и болезнетворных бактерий); • из сливных труб в помещении могут проникать неприятные запахи. Первая проблема решается строительными методами – контролем качества поверхности полов, укладкой поверх бетона плитки и других материалов. Для решения второй, в сливной трубе обязательно устраивают вентиляционный стояк. Дополнительно организуют клапаны (на сливном отверстии), заслонки (на желобах) или гидрозатворы, которые препятствуют проникновение воздуха из труб в помещения.

Разновидности дренажных колодцев по выполняемым функциям

При обустройстве дренажной системы могут применяться несколько видов резервуаров, которые отличаются друг от друга по выполняемой функции и имеют конструктивные особенности.

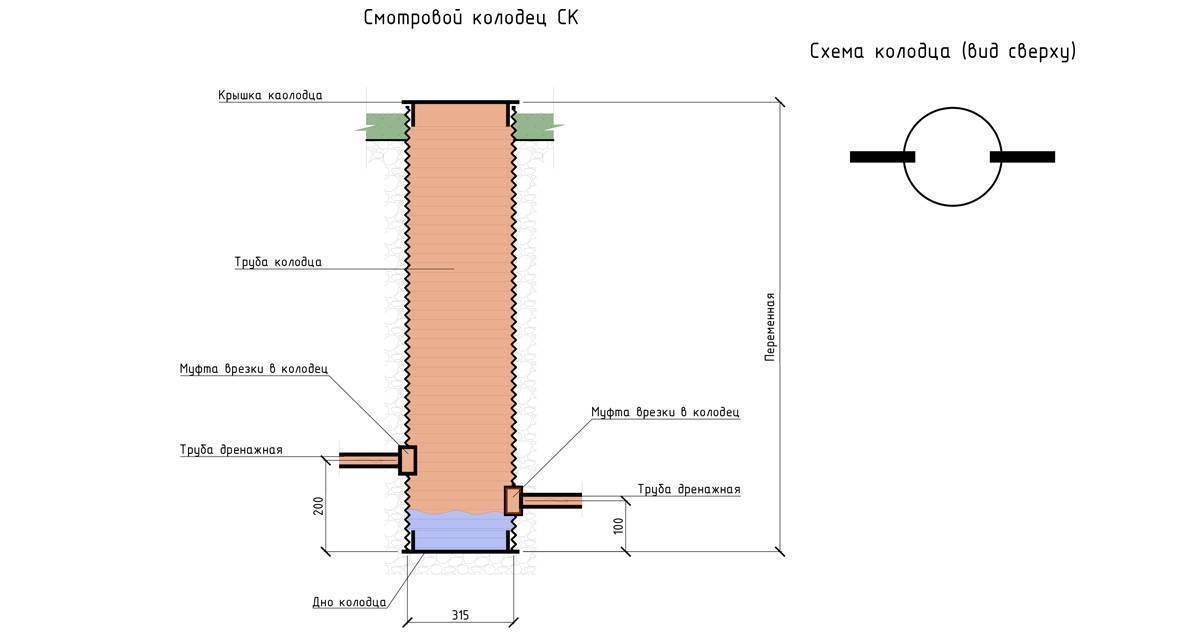

  1. Смотровые колодцы
    имеют жесткое дно, они необходимы для проведения ревизии и чистки системы дренажа. Их устанавливают каждые 20-30 метров на прямом трубопроводе и на поворотах трубы. Поэтому они зачастую выполняют и роль поворотных, чему способствует наличие нескольких входных патрубков, расположенных под разным углом. В такую емкость заходит не менее 2 трубопроводов. Незадействованные отверстия герметично закрываются специальными заглушками.
  2. Накопительные емкости
    предназначены для сбора воды и устанавливаются в конце системы дренажа. Это полностью герметичные резервуары, в которые иногда отпускают дренажные насосы для опустошения емкости. Накопленную в резервуаре воду можно использовать для технических нужд. Водосборные емкости рекомендуют снабжать илоприемниками, поэтому трубы в емкость входят на высоте не менее 15 см от дна. Входной патрубок снабжают клапаном, препятствующим обратному току воды в систему.
  3. Накопительные резервуары
    соединяются в некоторых случаях с поглотительным колодцем, у которого отсутствует дно. Это вариант почвенной фильтрации. В донной части резервуара обустраивается фильтр.
  4. В регионах, где хотя бы сезонно происходит чрезмерное насыщение почвы грунтовой или атмосферной водой, в некоторых местах происходит переполнение труб и рост в дренаже давления. Для борьбы с таким явлением в особо сложных местах устанавливают колодцы-расширители
    , которые гасят давление жидкости в системе. Принцип действия заключается в том, что вода и узкого трубопровода под естественным напором попадает в большой резервуар. За счет этого, а также наличия специальных гасящих энергию конструкций внутри емкости скорость потока и давление в сети падает.
  5. В местах, где трубопроводы проходят на разной глубине, устанавливают перепадные колодцы
    . Такие емкости необходимы там, где есть большая разница высоты рельефа. Патрубки в них располагаются на разных уровнях. В некоторых случаях такие емкости применяют в качестве коллектора, который соединяется с трубопроводом, эвакуирующим собранную с участка воду в водоем, овраг и т.п.
  6. Ливневые колодцы
    применяются в ливневых системах, которые отличаются от дренажа в первую очередь глубиной прохождения желобов. В ливневке также применяют водосборный колодец.

Готовые дренажные колодцы отличаются не только по выполняемой ими функциями, но и особенностями конструкции.

Основные принципы устройства системы

Для любой инженерной системы очень важен этап проектирования. Обустройство дренажа начинается с того, что надо найти самую высокую точку участка. И уже относительно нее будет выстраиваться вся схема будущей системы. На практике же от этой точки следует прокладывать траншею. Она должна идти с уклоном (в диапазоне 2−5 см, не больше) на глубину в 2 м, где будут заложены трубы.

Какой бы ни была система, смотровые колодцы всегда устанавливают там, где находятся узловые соединения, в то время как поворотные следует устраивать в угловых точках. Накопительный или фильтрующий типы должны быть конечной точкой системы. К ним и ведут все трубы, проложенные с уклоном. Для этой системы рекомендуется покупать специальные трубы из гофрированного ПВХ или полиэтилена. На них сделана перфорация — этого требуют условия эксплуатации системы. Такие трубы легко монтируются, что является одним из важнейших их преимуществ.

Чтобы обеспечить правильную работу канализационной системы в целом, следует провести определенную подготовку:

  • На дне траншеи устраивают своего рода «подушку» ­- слой песка толщиной 5 см, который нужно тщательно утрамбовать.
  • Дно и стенки канавы следует закрыть геотканью, которая в этом случае выполняет функции фильтра, и это предотвращает заиливание системы.
  • Следующим слоем (его толщина должна составить 10 см) засыпают щебень, а поверх укладывают перфорированную трубу. Еще раз проводится засыпка щебня, и затем этот слой опять закрывают геотканью, чтобы получился своего рода «слоеный пирог». На финальном этапе насыпают слой земли, который в свое время выбрали при устройстве траншеи.

Монтаж оборудования

Дренаж для септика можно сделать так:

  1. — Выкапывание ямы;
  2. — Обустройство котлована. Выкладывают кирпич по стенкам, оставляя небольшие отверстия для перфорации и разрывы, на которых нет раствора. Это позволяет системе выводить жидкость и через стенки;
  3. — Соединение дренажного колодца с септиком через трубу
  4. — Запуск в эксплуатацию.

Более простая система дренажа для септика обустраивается из железобетонного кольца без дна. Пробиваются отверстия для воды, поводится шланг и установка готова к эксплуатации.

И совсем простой и привычный способ обустройства дренажного колодца –в яму монтируют большую бочку из пластика с отверстиями для воды. Дно бочки можно утяжелить мелким гравием с песком. Помимо устойчивости, такой утяжелитель будет способствовать очищению жидкости и задержке осадка.

Расчет ливневого колодца

Ошибки при проектировании обходятся слишком дорого — ваш двор легко превратить в водоем.

Каким же по объему должен быть колодец ливневой канализации? Логично предположить, что как минимум он должен вмещать в себя все воду, скопившуюся после дождя или во время оттепели.

Другими словами, проводя расчет, нужно учесть объем воды, отводимой с вашего участка, для чего следует произвести предварительные вычисления по следующей формуле:

Q=q20×F×Ψ, где

  • q20 — коэффициент среднестатистического количества осадков в вашей местности (среднестатическая норма — данные берутся из СНиП);
  • F — площадь участка, на которой будет монтироваться ливневая канализация;
  • Ψ – поправочный коэффициент, учитывающий вид покрытия и степень поглощения осадков на данном участке.

Справочные значения данного коэффициента приведены в таблице:

Тип покрытияПоправочный коэффициент Ψ
Открытый грунт0,35
Бетонированный участок0,85
Асфальтированный участок0,95
Отсыпка из щебня0,40

Проведя вычисления, вы сможете подобрать с помощью таблицы не только диаметр труб, но и угол уклона.

Расчетная величина позволяет более точно подобрать угол уклона и диаметр труб для монтажа.

Из каких материалов делают смотровой дренажный колодец?

Современная промышленность предлагает готовые варианты смотровых колодцев. Они могут быть выполнены из бетона, полимера или композитов. Каждый имеет свои преимущества и недостатки.

Бетонные конструкции стоят относительно недорого, они прочные и надежные. Больше подходят для промышленных масштабов, поскольку устанавливаются с помощью специальной техники.

Композитные и полимерные варианты приобретают все большую популярность. Этому способствует их малый вес и разнообразие размеров, которые подойдут для любой трубопроводной системы, герметичность и простота монтажа.

Кроме того, они имеют довольного длительный срок эксплуатации, который составляет не менее 50 лет. При этом главный их минус — довольно высокая стоимость и недостаточная устойчивость, особенно по сравнению с традиционным бетоном.

Смотровое сооружение к дренажной системе можно сделать и самостоятельно. Самый простой и доступный вариант — соорудить его из кирпича. Однако это потребует довольно много сил, знаний и умений. Главное преимущество кирпичного сооружения — возможность самостоятельной регулировки необходимого диаметра, в зависимости от обстоятельств и проложенных труб.

Порядок работ при установке ливневки в частном доме

Схема

Первое, что требуется сделать – это схему отвода воды.

Важно

При создании плана следует учесть, что отвод воды может быть наружным и подземным. Наружный водоотвод состоит из лотков, решеток, пескоуловителей.

В грунт закапываются трубы (дрены), что транспортируют излишки жидкости с водосточных труб и дренажных колодцев.

Установить ливневую канализацию своими руками не составит труда.

Материалы

После составления план надо рассчитать количество требуемого материала:

  • Водоотводные лотки
  • Точечные дождеприемники
  • Трубы
  • Водостоки кровельные
  • Пескоуловители
  • Решетки
  • Песок
  • Щебень
  • Смотровые колодцы
  • Герметик
  • Цемент
  • Заглушки
  • Переходники для поворотов магистрали
  • Кронштейны

Для прокладки ливневой канализации применяются изделия из пластика, чугуна, металла.

Металлические водоотводные лотки обладают меньшим весом, покрыты антикоррозийным покрытием, хорошая прочность.

Лидирую на рынке изделия из пластика. Материал легкий, прочный, не подвержен коррозии и воздействию химикатов и легко устанавливается самостоятельно.

Лотки выпускаются в трех формах:

  • U-образная
  • П- образные
  • Щелевые

Водоотводные лотки в форме буквы U чаще всего применяются, для загородных участков.

Щелевые хорошо устанавливать на тротуаре или дорожке. Они не имеют решетки, между плитками или по краю асфальта будет видна узкая прорезь, в которую и стекает вся вода, попавшая на покрытие.

П- образные лотки отличаются только формой. Наличие углов в системе слива не всегда хорошо.

https://youtube.com/watch?v=6XKvTDo5O9o

Монтаж водостоков

Водостоки – это трубы и желоба, что устанавливаются на козырек крыши и по углам здания, для отвода атмосферных осадков.

  • Желоба монтируются на край крыши, а трубы перпендикулярно к земле, от желоба до дождеприемника.
  • Дождеприемник.  Своего рода маленький квадратный колодец. Имеющий решетку сверху, а внутри пескоуловитель и фильтр. Также точечный дождеприемник оснащен патрубками, для соединения с дренами.

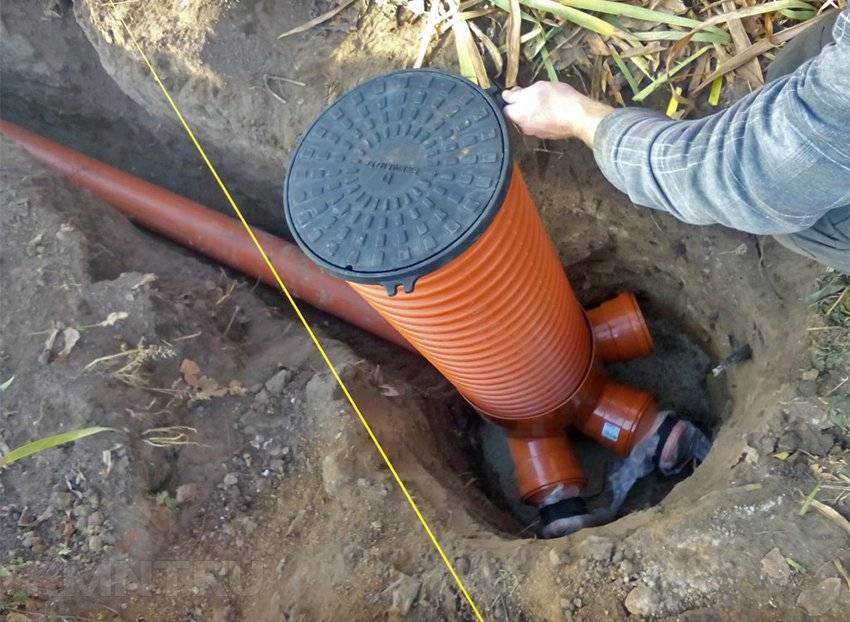

  • Смотровой колодец. Эту конструкцию необходимо устанавливать, для проверки внутренней системы канализации, ее прочистке.

После того, как план готов и все требуемые материалы куплены, можно приступать к монтажу.

Установка дренажной системы для отвода грунтовых вод

Систему глубинного дренажа, в отличие от поверхностного, используют для отведения высоко залегающих грунтовых вод от фундамента здания. Она представляет из себя систему перфорированных труб. Располагается непосредственно на глубине расположения почвенных вод и присоединяется либо к приёмному коллектору ливневой канализации. Ввиду своей специфики глубинный дренаж обычно совмещают с устройством фундамента здания. Но если проблема с грунтовыми водами вскрылась позже, то особых трудностей её решение тоже не составит.

Важно! Ни в коем случае нельзя соединять между собой системы поверхностного и глубинного дренажа, так как глубинные трубы имеют отверстия для сбора влаги из грунта, а поверхностные предназначены именно для отвода дождевой воды за пределы защищаемого участка. Так, к примеру, грубой ошибкой будет соединение с системой водосточных труб, отводящих дождевую воду с крыши

  1. Как и в случае устройства системы поверхностного дренажа, работы начинаются с изучения территории участка для определения естественных уклонов местности и мест монтажа дренажных труб. По полученным данным составляют схему дренажной системы.
  2. Методом ручного бурения рядом с фундаментом здания определяют глубину заложения грунтовых вод. Лучше всего производить эти работы весной, когда вода расположена ближе всего к поверхности.
  3. По составленной схеме производят разметку траншей с помощью колышков и верёвки.
  4. Откапывают траншею на 25-35 см. ниже глубины залегания грунтовых вод, на крутых поворотах траншеи и в местах соединения нескольких труб предусматривают приямки для смотровых колодцев.
  5. Засыпают выравнивающий слой песка толщиной 10-15 см. Песок при засыпке послойно трамбуют.
  6. Укладывают в траншею слой геотекстильной ткани так, чтобы края ткани закрывали стены траншеи.
  7. Выполняют засыпку щебня слоем 7-10 см.
  8. Укладывают дренажные перфорированные трубы отверстиями вниз.
  9. Устанавливают смотровые колодцы в предназначенных для них местах и соединяют их с дренажными трубами. Верх смотрового колодца должен быть выше уровня земли. Трубы в дренажных колодцах должны иметь разрывы для возможности их промывки в случае засорения.
  10. Производят засыпку труб щебнем так, чтобы слой щебня над трубой составлял 10 – 15 см.
  11. Закрывают слой щебня геотекстилем со стенок траншеи, закрепляя его верёвками.
  12. Выполняют обратную засыпку траншеи.


дренажная система для отвода грунтовых вод

Видео: устройство глубинного дренажа

Рекомендуемый уклон горизонтальных труб составляет 1-3 сантиметра на 1 метр длинны. Такой уклон оптимален для самотека воды и самоочистки труб от попадающих с водой частиц. Более сильный уклон заставляет воду стекать быстрее из-за этого снижается плавучесть твердых частиц и они задерживаются в трубе. Слишком маленький уклон замедляет течение воды и её поток теряет силу необходимую для смыва твердых частиц.


поведение воды и частиц в трубе в зависимости от её уклона

Чем меньше диаметр трубы тем больше оптимальный угол её наклона:


оптимальный уклон трубы в зависимости от её диаметра

Отвод собранной воды осуществляется одним из трех вариантов:

  • в дренажную трубу;
  • на поверхность земли, с дальнейшим оттоком по естественному уклону;
  • в канализационную систему

Отвод воды через дренажную трубу


установка для отвода воды из дренажной системы в грунт В случае отвода воды в дренажную трубу для её монтажа выполняются следующие работы:

  1. На расстоянии 3-5 метров от здания выкапывают траншею длиной 4 – 6 м. и глубиной 50 — 60 см.
  2. Дно траншеи засыпают песком.
  3. На песок укладывают слой геотекстильной ткани.
  4. Поверх геотекстиля насыпают слой щебня толщиной 10-15 см.
  5. На щебень укладывают перфорированную гибкую или жёсткую дренажную трубу отверстиями вниз
  6. К трубе с помощью переходников присоединяют трубы водоотведения от дождеприёмников.
  7. Затем поверх дренажной трубы насыпают слой щебня так, чтобы он закрывал её слоем 10 см. и сверху закрывают его геотекстилем.
  8. Производится обратная засыпку траншеи исходным грунтом.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

  • Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
  • Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка. Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

  • Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
  • Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня. Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
  • Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
  • Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка). Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Общие сведения

Стыки герметизируют мастиками на битумной основе или промазывают раствором, состоящим из бетона. Яму для колодца роют в низине, ее глубина от 1,5 метров. Для бесперебойной работы устройства в звене, которое находится ближе к поверхности, проделывают отверстие, куда вставляется труба. По стыкам его герметизируют. Чтобы конструкция была прочнее, ее скрепляют металлическими пластинами изнутри. Такие пластины возможно сделать самим.

Когда все звенья установлены, место между стенками шахты и почвой засыпают гравием. После поверхность выравнивают и при необходимости закрывают крышкой или геотекстилем.

Дренажный колодец из бетонных колец не делают в одиночку. Большой вес элементов, обязательное выравнивание всей конструкции и подготовительные мероприятия предполагают использование спецтехники и помощников.

Дренажный бетонный колодец имеет ряд плюсов и минусов:

  • — возводится не больше одного дня
  • — колодец герметичен
  • — цена изделия невысока
  • — служит достаточно долго — около тридцати лет
  • — прочность высокая
  • — не требует постоянного ухода
  • — колодец быстро запускается в эксплуатацию – может работать сразу после высыхания герметика.

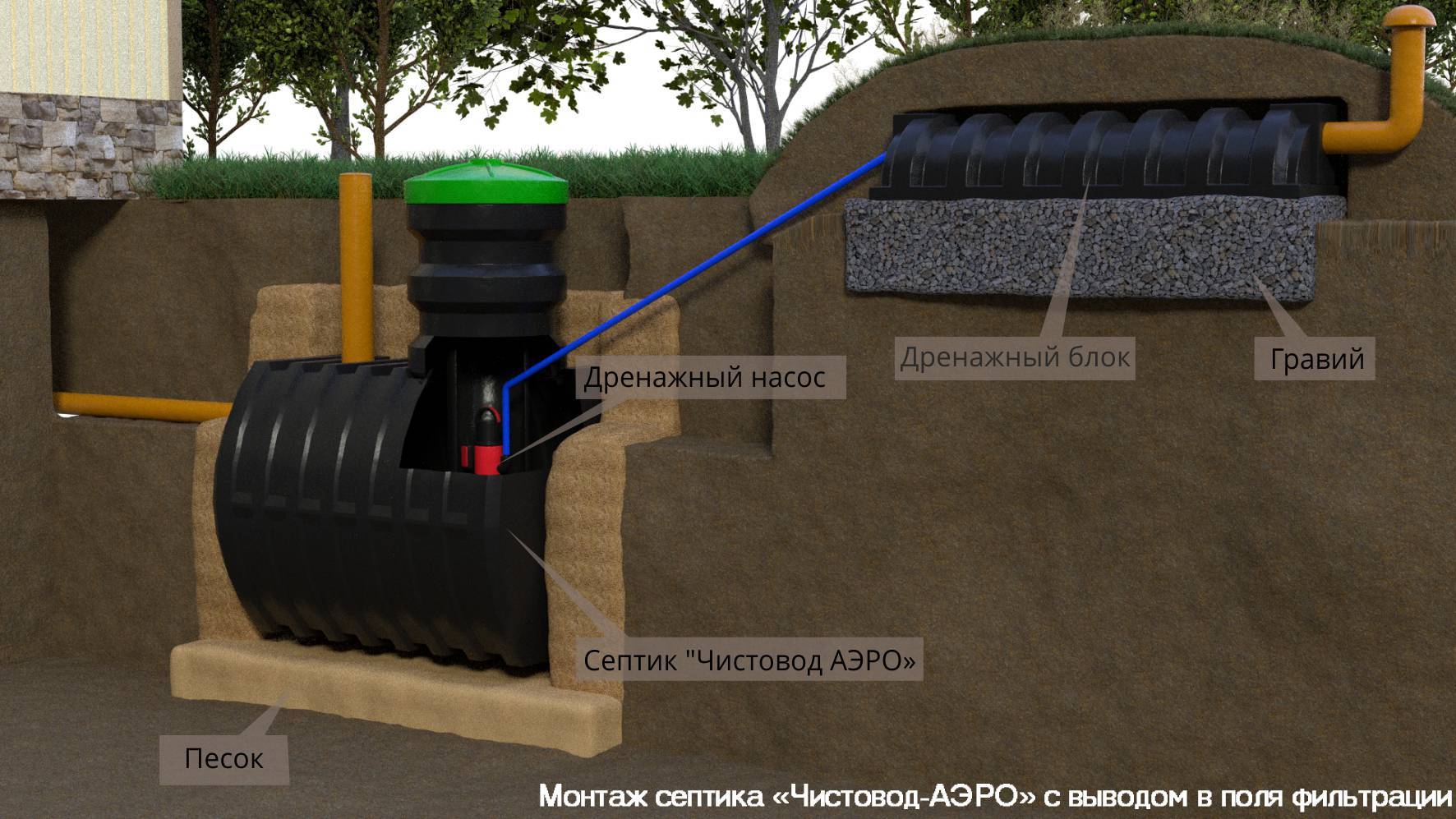

Фильтрующий дренажный колодец для септика напоминает обычную выгребную яму. Отличается тем, что очищенные стоки поступают из септика для дофильтрации и отвода их в грунт. Эта дренажная система для септиков идеальна для небольших земельных участков, дач. Дренажный колодец строится быстро своими руками. Единственный недостаток системы в том, что она обрабатывает только малый объем.

Дренажный колодец, как и дренаж для септиков можно строить и на проблемных грунтах.

https://youtube.com/watch?v=hElLiZTO-Sk

Назначение дренажных колодцев

Дренажную систему обязательно устанавливают на участке, если постройка находится в низине или уровень грунтовых вод выше подвала, когда существует угроза затопления основания дома. Необходим дренаж, если дом расположен на глинистой почве, которая склонна зимой к разбуханию при замерзании нижних слоев.

  • колодец понижает давление подземных вод на стены и пол строения;
  • не допускает затопление подвала и цокольных этажей;
  • очистка сточных вод;
  • обеспечивает возможность проведение очистки и обслуживание дренажного трубопровода;
  • накопление воды или ее сброс в землю в безопасном месте;
  • осушает участок, прилегающий к дому, и отводит воду в грунт.

Примечания[ | ]

  1. 12С. Ю. Явушкин. «Гатчина на рубеже Гатчина на рубеже Гатчина на рубеже XIX–XX веков: XIX–XX веков: XIX–XX веков: резиденция Александра III» (рус.) // «История Петербурга» : Журнал / д-р ист. наук, проф. С. Н. Полторак. — СПб.: «Нестор», 2005. — Вып. 26, № 4. — С. 49.
  2. Три века Санкт-Петербурга. Девятнадцатый век. Кн. 4: М-О. — Филологический факультет СПбГУ, 2005. — С. 806.
  3. Е. Д. Юхнева. «Благоустройство петербургского жилища 100 лет назад» (рус.) // «История Петербурга» : Журнал / д-р ист. наук, проф. С. Н. Полторак. — СПб.: «Нестор», 2001. — № 1. — С. 32.
  4. Особенности устройства открытой ливневой канализации | АВОК (неопр.) . www.abok.ru. Дата обращения 27 января 2020.
  5. подземный канализационный коллектор (неопр.) . ru-ecology.info. Дата обращения 25 января 2020.
  6. Андрей Макаров. Ливневая канализация в частном доме: ливнёвка, монтаж и устройство своими руками (рус.). Дата обращения 16 апреля 2020.
  7. В Омске девочка застряла в дождевой канализации (рус.). Российская газета. Дата обращения 23 января 2020.
  8. Евгения Аронова. Стечение обстоятельств: в Сочи мальчик упал в ливнёвку и погиб (рус.). Известия (7 августа 2018). Дата обращения 23 января 2020.
  9. Анастасия Машкалева. Сыктывкарская мэрия прокомментировала гибель мужчины в люке дождевой канализации (рус.). «Комсомольская правда» (25 ноября 2019). Дата обращения 23 января 2020.
  10. В дождевой канализации на Бали утонула туристка из Австралии (рус.). Газета.Ru. Дата обращения 24 января 2020.
  11. Сергей Третьяков. В Перми уже несколько дней пытаются спасти собаку, заплутавшую в дождевой канализации (рус.). «Комсомольская правда» (12 июля 2016). Дата обращения 24 января 2020.

Что собой представляют такие колодцы, какими они бывают

Под колодцами для осуществления дренажа, как правило, понимают специально обустроенные емкости, которые располагаются на участке, в которые поступает по трубопроводу лишняя вода. При этом любой дренажный колодец должен позволят владельцу отслеживать уровень накопившейся воды и проверять, не засорились ли дренажные трубы.

Неотъемлемой частью ливневой канализации являются дренажные колодцы, с помощью которых возможно отслеживать уровень накопившихся вод, проследить и устранить образовавшиеся засоры.

Если бы дренажные колодцы отсутствовали – грязь и лишний ил давно забили весь трубопровод. Кроме того, они позволяют естественным образом соединить между собой трубы так, чтобы сохранить уклон, если местность имеет впадины и подъемы. Стоит рассмотреть подробнее, какого типа дренажные колодцы встречаются на практике:

  • ревизионный (он же смотровой) колодец;
  • фильтрующий (поглотительный);
  • накопительный (или водоприемный) колодец.

И каждый из них имеет свое назначение, свои конструктивные особенности. Имеет смысл рассмотреть здесь более подробно все перечисленные типы.

Начало работ, подготовка котлована

Для правильного расчета ширины котлована необходимо к диаметру септика прибавит 30 сантиметров для последующей обсыпки этого промежутка щебнем, гравием и спекшимся шлаком крупной фракции (1,5-3 см) по всему периметру наружных стен. Эта обсыпка будет работать дренажом при выводе сточных вод в грунт и является главной рабочей зоной дренажного колодца.

Дальше днище котлована засыпают песком на 10-15 см и заливают водой, чтобы песок утрамбовался. Расстояние до залегания грунтовых вод от дна котлована должно быть больше одного метра, если остается больше двух метров, то фильтрующую нагрузку дренажного колодца можно увеличить на 20%.

Этапы строительства ямы

1. Определение места расположения объекта.

2. Выкапывание котлована нужной формы (это может быть прямоугольник, квадрат, круг).

3. Засыпка дна гравийной и песчаной подушкой. Уплотнение подсыпки трамбовкой после хорошего увлажнения.

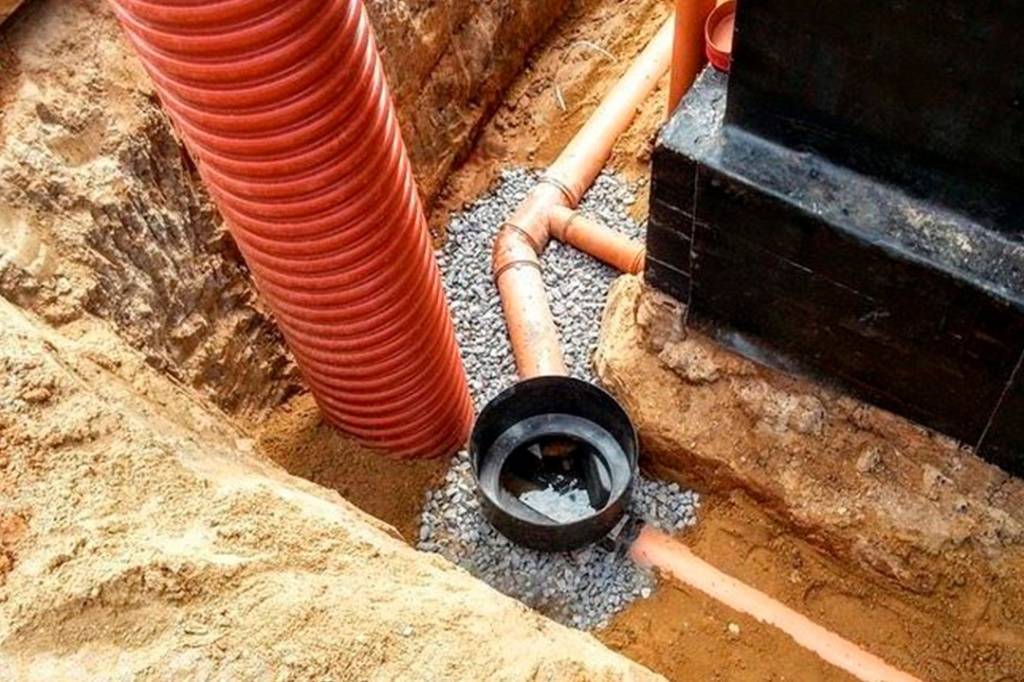

4. Подвод к колодцу труб. Они должны располагаться под уклоном.

5. Выкладывание стен кирпичом. В этих целях рекомендуется использовать красный полнотелый кирпич, силикатный под воздействием влаги быстро разрушится.

6. Обустройство в верхней части ямы перекрытия.

7. Установка люка.

При выборе материала под перекрытие нужно учесть, что он должен быть прочным, чтоб выдержать вес человека. Самым простым и надёжным способом является заливка бетона. Для этого в подкопанную верхнюю часть ямы устанавливают опалубку, возвышающуюся над уровнем грунта на 5-10 см. После заливки раствора следует пройтись металлическим прутом по бетону с целью выпуска воздуха. После окончания полимеризации в подготовленное отверстие останется поставить люк.

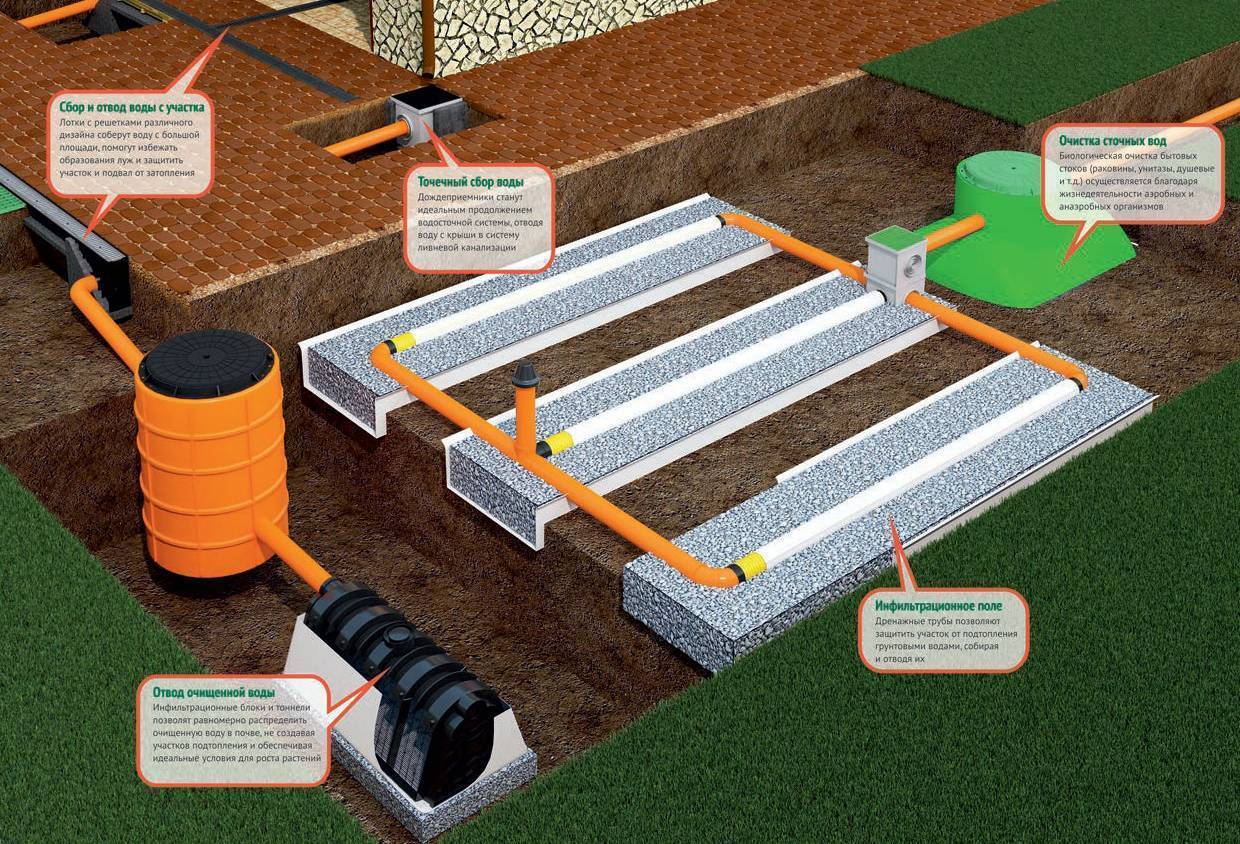

Дренажная яма функционирует эффективно при грамотно разработанном проекте всей системы, включая трубопровод. Поэтому с данным вопросом рекомендуется обратиться к специалистам или изучить его самостоятельно, используя техническую литературу.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
