Выбор качественной крышки для колодца

Для чего нужна крышка на колодец

Вода в колодце очищается медленно, поскольку не является проточной. В ней могут поселиться различные нежелательные микроорганизмы, а под действием солнечных лучей будет создана благоприятная среда для их размножения. Ультрафиолет также способствует расселению водорослей и цветению воды.

Кроме того, перед тем как сделать крышку для колодца, нужно позаботиться о безопасности детей, которые, заигравшись, могут её не заметить и споткнуться, если она не сильно выступает над поверхностью. Даже высокая надземная часть детскому любопытству – не преграда.

Также следует позаботиться о возможности утепления крышки на зиму или для консервации. И, конечно, немаловажная функция – декоративная. Весьма неприглядно выглядит простой бетонный круг среди зелени газона.

Крышка для колодца из текстолита

Собрать такую конструкцию самому сложно. Перед проведением работ придется подготовить сварочный аппарат, болгарку, листы текстолита, профильные трубы прямоугольного сечения и бетон.

Изготовление конструкции включает такие этапы:

• Подготовка уголков. Их нарезают с учетом размеров колодца и неподвижного каркаса. В торцевых частях деталей формируют углы в 45°.
• Сборка металлической рамы. Отрезки уголков сваривают, захватывая места соединения деталей с обеих сторон. Сварные швы зачищают болгаркой.
• Изготовление подвижной рамы. Эта часть выполняется из профильных труб. При нарезке заготовок учитывают размеры стационарного каркаса. К готовой раме прикрепляют листы текстолита, которые фиксируются саморезами.
• Заливка бетона. С учетом размеров неподвижного каркаса вокруг горловины шахты собирают опалубку. Поверх деревянных элементов устанавливают металлическую раму. По краю колодца размещают металлическую ленту. В получившееся пространство заливают бетонную смесь. После застывания материала прикрепляют петли и крышку из текстолита.

Вариант #2 – крышка из текстолита

Крышка для колодца может быть сделана и из текстолита и металлических уголков. Для ее изготовления вам потребуются текстолит, герметик, трубы профильные, цемент, ручки и петли, рулетка, сварочный аппарат, болты, саморезы, болгарка, отвертки и молоток.

Текстолит — прочный слоистый материал, пропитанный смолами. Обрабатывать его несложно, а прослужить такая крышка может долгое время

При помощи рулетки делаем замеры творила, нарезаем металлические уголки под углом 45 °. Полученные четыре отрезка свариваются в четырехугольник. Для крепости каркаса углы свариваются и с внешней, и с внутренней стороны, следы сварки убираются болгаркой.

Нарезаем профильные трубы таким образом, чтобы их длина была на сантиметр короче длины уголков. В каркас из металла вставляем отрезки труб по периметру основания, и привариваем их к основанию, швы обрабатываются болгаркой.

Затем из текстолита делается две пластины, соответствующие по размеру каркасу. Между пластин прокладывается слой утеплителя, затем их нужно будет скрепить вместе саморезами, шов обработать герметиком. Для соединения получившейся крышки и каркаса пользуемся петлями, которые можно установить, используя болты либо сварку.

Крышка для колодца из текстолита готова. Для установки на колодце делается опалубка из досок, все цементируется. После установки каркас с крышкой покрывается слоем цемента. Чтобы пользоваться крышкой было удобнее, к ней привинчивается ручка. Можно оставить конструкцию как есть, а можно покрасить ее для придания более эстетичного вида.

Как вариант, можно сделать или купить готовую крышку из пластика. Ее можно использовать в качестве временной или постоянно, если в вашем регионе зимы не слишком холодные

Для изготовления крышки можно также использовать нержавеющую сталь, однако этот вариант больше подходит для колодца из ж/б колец.

Инструкция по монтажу канализационного люка ↑

Корректная установка канализационного люка сводится к правильному монтажу обечайки:

Обеспечьте доступ к верхней части шахты – для этого может потребоваться выемка грунта либо снятие дорожного покрытия

Обратите внимание, что после завершения монтажа крышка не должна выступать над поверхностью земли. По уровню установите обечайку на верхнее кольцо, закрепите ее

Как правило, в пластиковых люках предусмотрены отверстия для фиксации, в чугунных изделиях их нет. Залейте опалубку бетонным раствором

Чтобы смесь не попала внутрь шахты, можно использовать простой прием: установите в верхнем кольце автомобильную камеру и максимально ее накачайте. Резина будет плотно прилегать к внутреннему ободу, и остатки бетона не прольются в колодец. Дождитесь, пока раствор полностью высохнет, и извлеките камеру. Установите крышку люка канализационного колодца в специальные пазы обечайки. Снимите верхний слой грунта вокруг люка с небольшим уклоном от шахты. Засыпьте основание песком и плотно утрамбуйте. Залейте бетонную отмостку вровень с крышкой.

Важно! В северных регионах может понадобиться дополнительная защита и утепление крышки. «Шубу» можно сделать из мембранных материалов, пенопласта, термопанелей и тому подобных покрытий

Область применения канализационных люков

Смотровые колодцы для канализации

Крышка канализационного люка выполняет двойную функцию – защищает людей от падения в подземные лабиринты канализации, а также предотвращает засорение шахты мусором и посторонними предметами.

Применяются изделия везде, где необходимо закрыть доступ к смотровым колодцам:

• ливневая канализация;
• бытовые сточные воды;
• электрический кабель;
• телефонная линия;
• газовые трубы;
• теплотрасса;
• водопровод.

В зависимости от предполагаемой нагрузки выбирается материал и способ открытия. На частных территориях устанавливают более простые в применении замки, так как вероятность, что устройство снимут – невелика. На собственном участке можно установить менее прочную конструкцию канализационного люка, так как потенциальная нагрузка на него будет небольшая.

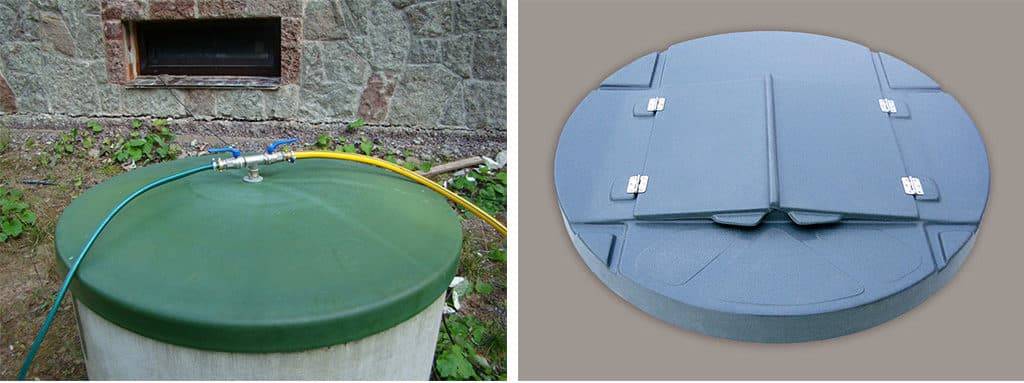

Пластиковая крышка для колодца

Еще один доступный готовый вариант — заглушка из цветного вспененного полиуретана высокой плотности. Материал легкий (вес изделия от 6 до 8 кг), не впитывает и не пропускает воду, обладает теплоизолирующими свойствами. На некоторых моделях из пластика есть горизонтальные площадки под садовые украшения. Диапазон выдерживаемых материалом температур — от — 60 до +180°С. Предельная нагрузка — 120 кг. Гарантийный срок службы — 10 лет, фактический — от 25 лет. Пластиковые заглушки универсальны — подходят не только для колодцев, но и для септиков, скважин и т. д.

Крышки для колодцев из пластика удобны и практичны в эксплуатации, особенно при сравнении с металлическими и бетонными аналогами.

Деревянная крышка

Главное преимущество конструкций из дерева — простота в исполнении. Недостатком считают непродолжительный срок службы.

Самодельная деревянная колодезная крышка.

Перед тем как сделать крышку для колодца своими руками из дерева, подготавливают следующие материалы и инструменты:

• широкие доски;
• бруски размером 4*4 см;
• герметик;
• морилка или лак;
• гвозди, саморезы;
• ручка для открывания створки;
• лобзик;
• болгарка;
• утеплитель;
• наждачная бумага различной зернистости.

Для изготовления выполняют следующие действия:

1. Доски обрезают, учитывая размеры верхнего отверстия шахты.
2. Бруски устанавливают вертикально. После этого набивают деревянные доски, располагая их как можно ближе друг к другу.
3. С обратной стороны створки по диагонали устанавливают дополнительный брусок. Это придает конструкции жесткость.
4. Древесину обрабатывают крупнозернистой наждачной бумагой.
5. При необходимости конструкции придают круглую форму, используя лобзик или болгарку.
6. Промежутки между досками и брусками заполняют герметиком. Рекомендуется применять водостойкие составы.
7. Доски обрабатывают лаком или морилкой.
8. С помощью саморезов закрепляют ручку.
9. Конструкцию утепляют экструдированным пенополистеролом, прикрепляя его с обратной стороны.

Виды и маркировка

Тип крышек

Такие бетонные изделия изготавливаются в соответствии с принятой стандартизацией, они точно соответствуют существующим номенклатурным размерам монолитных колец, на которые устанавливаются. Предназначение шахтного колодца влияет на конструктивные особенности блока, который его перекрывает. По конфигурации крышки бывают круглой и квадратной формы. Последний тип изготовляется с технологическим отверстием строго по центру плиты. В плитах круглой геометрии люки бывают квадратного, прямоугольного, круглого сечения. Кроме того, отверстия могут быть выполнены по центру или смещенными, а также их бывает два.

Формы таких изделий могут быть разными, а отверстия в них располагаться не только по центру.

Торцовая сторона крышек из бетона бывает гладкого вида, а также существуют с профилем в виде фальца для установки рамки люка или для монтажа решетки из прутьев с целью свободного прохождения сточных потоков. Способность к выдерживанию нагрузок изделий различна, она устанавливается назначением продукта. Исходя из этого, блоки бывают бетонными и железобетонными. Последний тип изготавливают с армокаркасом из высокопрочной стали по способу предварительного напряжения конструкции из железобетона.

Марки изделия

Бетонные крышки-плиты, как и каждое заводское изделие, обозначаются стандартизированным кодом, состоящим из цифро-буквенной комбинации:

• цифра от 1 до 4 — типоразмерный номер;
• две буквы «ПП» — плита перекрытия;
• одно- или двухзначное число — диаметр внешней стороны (дм);
• следующее число после дефиса — от 1 до 3 — марка несущей способности.

Циферно-буквенное обозначение на изделии означает его марку.

Кроме того, маркировка может отображать специфические характеристики бетонных изделий, имеющие конструкционные особенности. Так, если блок снабжен фигурным фальцем для кольца с замковым устройством, то в коде присутствует буква «Ч». Наличие смещенного размещения технического отверстия для установки люка в плите обозначают «Ц».

Классы по нагрузке

Максимальная поперечная величина внешней стороны монолитного изделия находится в диапазоне от 80 до 330 см, толщина — 12—18 см. Комплектуются крышки люками, выполненными из разного материала: от пластика до металла и бетона. Нагрузка на конструкцию классифицируется следующим образом:

• 1-й. Выдерживает воздействие давления до 5000 Па, размещается на 30 см выше уровня земли или углубляется до 300 см. Передвижение транспорта по конструкции не допускается.
• 2-й. Предназначен для воздействия нагрузок типа А11, допускается проезд автомобилей (согласно СНиПу 2.05.03—84).
• 3-й класс. Способны выдерживать статичные и динамичные нагрузки одного транспортного средства.

или cкачать в PDF (14.8 MB)

или cкачать в PDF (485.3 KB)

Виды

Люки на водяной коллектор изготавливается из таких материалов:

• Бетон.
• Металл.
• Дерево.
• Пластик.
• Декоративные.

Бетонные

Если шахта возводилась из железобетонных колец, то логичным завершением будет установка бетонной крышки. Как правило, дверца может быть полимерной, деревянной или металлической.

Изделия из бетона имеют маркировку КЦП. Они выпускаются по установленным ГОСТам и нормам. Стоит отметить их тяжелый вес. Большой популярностью пользуются следующие маркировки:

1. КЦП 1.10.2 Ø1160 мм, 250 кг.
2. КЦП 1.15.2 Ø1680 мм, 600 кг.
3. КЦП 1.20.2 Ø2200 мм, 700 кг.

Металлические (квадратные)

В основе используется уголок. Сваривается каркас в виде квадрата, для формирования круга применяется металлическая полоса. Диаметр внутреннего круга должен совпадать с диаметром входного отверстия изготовленного колодца. Из профильной трубы или уголка делается дверца, и на навесах все крепится. Обшивается прочным материалом, например, металлическим листом, жестью, деревом.

Деревянные

Конструкция из дерева может иметь разную форму:

• Шестиугольную.
• Круглую.
• Квадратную.
• Складную, разборную.

Они имеют ряд положительных сторон:

1. Дерево – экологически чистый материал.
2. Конструкция получается сравнительно прочной.
3. Небольшой вес.
4. Возможность сделать самостоятельно.
5. На готовую продукцию невысокая цена.
6. Простая установка, не требующая специальной техники, как в случае с железобетонной.
7. Красивый внешний вид.

Ради объективности, стоит отметить один недостаток – потребность в утеплении. Некоторые разновидности могут иметь дверцы.

Пластиковые

Пластиковое изделие имеет свои положительные стороны и преимущества:

• Удобный монтаж. Возможность производить демонтаж, так как фиксация может выполняться посредством болтов.
• Выпуклая или плоская форма. За счет этого можно достичь необходимой герметичности.
• Небольшой вес. Благодаря этому можно выполнить установку своими руками, ведь они легки.
• Пластмассовые изделия имеют эксплуатационный срок: в среднем около 50 лет.
• Высокая прочность и надежность.
• Безопасное открывание.
• Возможность выбора разных цветов и форм.
• Доступная цена.

Есть и минусы этого решения:

Отсутствие маркировки. Производители опираются на свои стандарты, удобные для них.

Существуют варианты, у которых есть дверца. Если колодец имеет навес и располагается на возвышенности, то дверца необязательна.

Декоративные

Конструкция под камень, может придать всему ландшафтному дизайну изюминку. Изготавливаются такие изделия из разных материалов:

• Бетон.
• Чугун.
• Пластик.
• Дерево.

Также существуют объемные модели, которые имитируют:

• Пень.
• Камень.
• Животных.
• Фонтан.
• Скульптуры из металла.

Технология изготовления кессона

Материалы

Сегодня устройства кессонного типа делают из самых разных материалов:

Пластиковая емкость с ресивером

Установленный колодец из стального листа

• Для обеспечения герметичности всех соединений рекомендуется приварить нижнюю часть кессона к обсадной трубе, если это возможно. Чтобы на стенки кессона не попадала влага, по периметру можно выполнить отмостки из бетона.
• Бетонные – изготавливаются самостоятельно. При соблюдении технологии монтажа не уступают в герметичности стальным и пластиковым колодцам фабричного производства.

Ниже мы расскажем, как можно самим сделать кессонный колодец из бетона.

Подготовка котлована

На первом этапе работы вокруг скважины с установленной обсадной трубой выкапываем котлован:

• Чтобы не повредить скважину и оголовок, используем только ручной инструмент.
• Минимальный размер колодца – 1х1х1м, максимальный 01,5х1,5м при глубине 1,8 — 2м.
• Сам котлован следует делать несколько больше, поскольку часть объема «съедят» стены, подсыпка пола и утепление по периметру.
• На дно вырытого котлована насыпаем 20 см гравийно-песчаной смеси. Смесь увлажняем и трамбуем до тех пор, пока она не перестанет уменьшаться в объеме.

Роем котлован вокруг обсадной трубы

После этого можно приступать к формированию стенок.

Стены кессонного колодца

Инструкция по возведению стен предусматривает работу по такому алгоритму:

• Вначале все поверхности обтягиваем плотным полиэтиленом. Это создаст дополнительный гидроизоляционный контур и защитит расположенное в кессоне оборудование от попадания влаги.
• Отступаем от сетки около 5 см и устанавливаем арматурную обвязку. Армирование колодца представляет собой решетку с размером ячейки около 200-250 мм.
• Арматуру вяжем или свариваем из прутка толщиной не менее 5 мм.
• Затем из брусьев и досок монтируем опалубку. Поскольку стены будут довольно толстыми, предусматриваем места для установки распорок – они защитят нашу конструкцию от выдавливания массой бетона.

Заливка армированной опалубки

• Чтобы исключить протекание раствора, изнутри обшиваем опалубку полиэтиленом, закрепляя его на брусьях и досках строительным степлером.
• Заливаем бетон в опалубку, обрабатываем его виброуплотнителем и оставляем сохнуть. Полное высыхание занимает около четырех недель, но уже на 10 день дощатые щиты можно демонтировать.
• После полного высыхания стен с помощью перфоратора проделываем в них отверстия в местах прохождения труб.

В качестве альтернативы бетонным стенам можно использовать кирпичную кладку или кольцевые железобетонные трубы

Естественно, в этом случае необходимо уделять самое пристальное внимание герметизации швов

Можно использовать бетонные кольца

Монтируем перекрытие

Очень важным является правильный монтаж перекрытия:

• На верхней части стен монтируем монолитный армированный пояс. В него закладываем арматурную сетку с ячейкой не более 150 см, после чего заливаем бетон в опалубку высотой до 150 мм.
• На монолитный армированный контур укладываем доски толщиной от 30 мм. Укладку производим с минимальным зазором, не забывая оставлять место для обустройства люка.
• Для качественной гидроизоляции покрываем доски полиэтиленом, фиксируя его металлическими скобами.
• По периметру колодца и по краю люка делаем опалубку.
• Заливаем в опалубку бетон, разравниваем его и оставляем сохнуть.

Фото металлического люка на перекрытии

Когда заливка высохнет, в предварительно оставленном отверстии монтируем люк. По периметру закрепляем его стальным уголком, а крышку навешиваем на надежных петлях. Для обеспечения качественной теплоизоляции изнутри крышку стоит утеплить пенопластом или пенополистиролом.

Деревянная крышка

Производители чаще всего используют для изготовления колодезных крышек дешевые породы дерева, например сосну. Для самостоятельного изготовления можно взять осину, дуб (лучше мореный), лиственницу, ель, березу. На заглушку подойдут доски толщиной 2-3 см, шириной примерно 15 см. Для их соединения понадобятся бруски 4 х 4 см. Вместо досок можно купить мебельный щит.

Деревянную крышку достаточно просто изготовить — потребуется простейший инструмент и доски.

Пошаговая инструкция по изготовлению съемной деревянной крышки для колодца:

1. Положить бруски параллельно друг другу. Их длина должна соответствовать внутренним размерам оголовка.
2. Плотно встык набить на бруски доски.
3. Для прочности между брусками прибить по диагонали еще 1 брусок.
4. Если нужно придать изделию форму круга или шестиугольника, то нанести на полученный щит разметку и обрезать лобзиком или ручным фрезером.
5. Заполнить щели между досками герметиком по дереву.
6. Отшлифовать изделие наждачной бумагой вручную или электроинструментами (болгаркой, дрелью со специальной насадкой и т. п.).
7. Обработать готовую заглушку в 2 слоя морилкой или пропиткой для древесины от влаги и гниения. Лучше выбирать составы с водоотталкивающим эффектом. Можно использовать смесь из прополиса и подсолнечного масла (1:3).
8. Покрыть лаком.
9. Закрепить на краях 2 ручки.

Деревянная крышка с дверцей значительно удобней в эксплуатации, но для её изготовления потребуется значительно больше времени.

Удобнее пользоваться заглушкой с люком или дверцами.

Особенности изготовления таких изделий:

1. Между брусками, скрепляющими доски, третий не прибивают, а вырезают отверстие.
2. Сделать дверцу можно из вырезанного фрагмента (тогда можно добиться точного совпадения оттенка и текстуры люка и основы) или другого материала. Так же, как при изготовлении целой крышки, на каркас из 3 брусков набить доски. Дверцу обработать пропиткой и лаком, отшлифовать.
3. Размер дверцы подбирают с учетом того, что к отверстию будут крепиться петли. Бруски, соединяющие доски основы крышки, должны на половину толщины выступать за края выреза, это нужно для создания опоры под люк. Другой вариант — накладная дверца больше отверстия (тогда в зазоры будет попадать меньше дождевой воды).
4. Можно использовать накладные петли для ворот. Их прикручивают к крышке и дверце.

Вне зависимости от выбранной породы древесины деревянная крышка на колодец прослужит не менее 5 лет.

Домик для колодца своими руками

Монтаж домика для колодца выполняется следующим образом:

1. Запилите нижние торцы тонких брусков под одинаковым углом.
2. Соедините элементы каркаса между собой саморезами.
3. Закрепите в углах конструкции дополнительные распорки для повышения жесткости.
4. Установите каркас на торец шахты колодца таким образом, чтобы брус сечение 80×80 мм располагался горизонтально, а тонкие рейки опирались на верхнее кольцо ствола.
5. Закрепите бруски к горловине любым способом.
6. Зашейте одну длинную и обе короткие стороны навеса пиломатериалами, закрепив их гвоздями к каркасу.
7. В доске на одной короткой стороне выполните отверстие для ворота. На боковых стенках все заготовки будут различных размеров, поэтому каждый элемент перед монтажом придется измерять по месту.

На открытой стороне домика приделайте двери. Выполните следующие операции:

• Закрепите в открытом проеме два бруска, определяющих ширину створки.
• Изготовьте каркас створки, размеры которого сделайте немного меньше проема на навесе. Обшейте его досками, при этом они должны выходить за бруски каркаса. Для усиления прибейте посредине дверцы еще одну рейку.
• Закрепите дверцу к каркасу навеса с помощью шарниров. Проверьте легкость открывания створки.
• Зашейте проемы по бокам дверцы досками.

Как сделать крышку на колодец

Комментарии: 0 | Раздел: Строительство и ремонт / Участок

Назначение крышек для колодца и требования, предъявляемые к ним. Разновидности изделий и выбор материалов для их изготовления. Технология сборки наиболее популярных конструкций.

1. Описание и назначение
2. Как сделать крышку
   • Деревянная
   • Металлическая
   • Бетонная
3. Домик для колодца

Описание и назначение крышки на колодец

Крышка представляет собой жесткую конструкцию из водостойкого материала, надежно закрывающую источник. Основное ее назначение — предотвращение попадания внутрь колодца мусора.

Кроме того, она выполняет и другие функции:

• Сохраняет постоянную температуру в шахте, что обеспечивает непрерывное выкачивание воды насосом в сильные морозы.

Изделие должно соответствовать таким требованиям:

1. Материал выдерживает значительный вес, чтобы сделать источник безопасным для детей. По той же причине люк запирается засовом или другим способом.

Как сделать крышку для колодца

Существует много разновидностей крышек для криниц. Их выбор зависит от нескольких факторов: возможностей и предпочтений хозяина участка, продолжительности свободного времени мастера, особенностей оголовка шахты, удобства эксплуатации источника и т.д. Перед тем как сделать крышку на колодец, определите все ее функциональные обязанности. От этого зависит ее форма и конструкция. Рассмотрим устройство и способы изготовления наиболее популярных видов защитных элементов.

Деревянная крышка на колодец

Древесина — удобный материал для изготовления изделия, так как заготовки легко поддаются обработке. Из досок и брусьев нетрудно сделать крышку круглой или квадратной формы. Есть простые в исполнении варианты, когда элементы крепления конструкции к шахте отсутствуют — она просто снимается с оголовка. Диаметр крышки колодца должен быть больше проема. Двустворчатые конструкции фиксируются на петлях и отклоняются на 90 градусов.

Для защиты от пагубного влияния воды пиломатериалы пропитывают антисептиками и покрывают краской или лаком. Срок службы правильно изготовленной крышки — не менее 5 лет. Конструкции нередко используют для декорирования надземной части криницы. Их часто делают двойными, чтобы утеплить внутреннюю полость строения.

Для изготовления рекомендуется использовать брусья и доски из водостойких пород деревьев — вяза, осины. Крышки из дуба или лиственницы не гниют очень долго из-за присутствия в древесине дубильных веществ. Наиболее практичными считаются доски из сосны и ели. Благодаря наличию в составе дерева смолы срок их эксплуатации достаточно большой, но необходимо помнить о мягкости хвойных пород.

Хозяев привлекают такие качества деревянных крышек:

• Эстетичный вид конструкции.

Для изготовления крышки понадобятся такие элементы:

1. Сухие тесаные доски 150×20 мм, желательно с системой замков «шип-паз»;

• Измерьте наружные и внутренние размеры шахты колодца.
