Углубление колодца пластиковой трубой: особенности конструкции, монтаж

Технология углубления колодца

Пересохший колодец можно восстановить самостоятельно. Работы по восстановлению рекомендуется проводить в осенние или зимние месяцы, т.к. в это время подземные воды находятся низко и войти в плывун можно достаточно глубоко.

Самостоятельное углубление колодца.

Существует несколько методов по углублению колодца:

• подкапывание;
• установка железобетонных колец;
• углубление пластиковой трубой;
• фильтрование.

Разработка скважины на дне колодца

Данным способом разрабатывается скважина с обсадкой, оснащенная насосным оборудованием. Технология достаточно проста и доступна в качестве способа самодельного гидросооружения, способного к бесперебойной подаче воды.

Недостатком этого способа является потребность в периодической дорогостоящей чистке и дезинфекции ствола, а также постоянная необходимость в электропитании.

Углубление с установкой железобетонных колец

Для повышения объема воды в колодце из 2 колец можно использовать железобетонные кольца. При этом их диаметр должен быть меньше, чем размер шахты.

Подходящие размеры следует определять исходя из расчетов:

1. Шахта прямая по всей глубине колодца: принимаются метровые кольца диаметром 0,8 м.
2. Шахта имеет перекосы в стыковых соединениях: следует выбирать кольца высотой 0,7 м и 0,8 м в диаметре.

Углублять колодезную шахту нужно таким образом:

В качестве фильтра необходимо засыпать дно шахты смесью гравия и щебня.

Углубление колодезной шахты подкапыванием

Подкапывание колодца производится следующим образом:

Подкапывание производится до появления водоносного слоя, после чего на дно колодца насыпается фильтр из гравия и щебня средних фракций.

Углубление шахты колодца при помощи пластиковой трубы

Углубление колодца с помощью трубы.

Данная технология аналогична с методом наращивания колодезной шахты железобетонными кольцами.

С помощью этого метода обустраивается колодец, имеющий правильное углубление, длительный эксплуатационный период и отсутствие примесей в воде.

Углубление фильтровым методом

Этот способ поможет повысить дебит колодца. Для осуществления данного метода применяется специальный фильтр, который можно сделать своими руками.

• метровая перфорированная труба с поперечным сечением до 500 мм;
• металлическая сетка.

Можно трубу брать металлическую или пластиковую, обернуть сеткой и установить на дно, глубоко воткнув ее в грунт для достижения следующего водоносного слоя.

Пошаговый процесс выглядит таким образом:

Вся процедура продолжается до тех пор, пока не появится новый водоносный слой. После каждого погружения в воду фильтрующее устройство оседает все глубже и глубже.

Канализационные колодцы

Ввод канализационной трубы в колодец выполняется, в зависимости от назначения колодца и разновидности трубопровода. Если это септик (см. Расстояние от колодца до септика: правильный выбор) или перепадный колодец, торец трубы должен быть замоноличен в отверстии, и находиться заподлицо с внутренней поверхностью стенки. Канализационные трубопроводы нередко монтируют из керамических, асбоцементных или чугунных труб, и довольно большого диаметра:

Такие трубы лучше всего забетонировать. Для этой цели нужен пластифицированный раствор. Его можно сделать самостоятельно, добавив к обычному цементно-песчаному раствору (1:3) жидкий пластификатор, который продаётся в пластиковых бутылках и канистрах небольшой расфасовки.

Бетонирование вводов канализационных труб

• Одного литра такой жидкости хватает на 100 кг раствора, так что больших расходов, в связи с этим, не будет. Зато, смесь приобретает влагостойкость, дополнительную прочность и усиленную адгезию. Если объём работ небольшой, проще всего купить готовую цементную пасту, которую применяют для заделки трещин и сквозных отверстий в бетоне. В её производстве используют расширяющийся цемент.
• Перед тем, как загерметизировать ввод трубы в колодец, края отверстия нужно тщательно обработать. Для этой цели можно использовать жидкое стекло. Но лучше взять грунтовку глубокого проникновения типа Гидротэкс или Пенетрон — они обладают кристаллизующими свойствами.
• После установки цементной пробки, и её затвердевания, на поверхность бетонного стыка можно нанести тот же состав. Поверьте, если вы сделаете такое соединение, стопроцентная герметичность ввода тубы обеспечена. Кстати, подобный способ применяется и на вводах трубопроводов в здание.

Комплект для заделки стыка трубы

• В автономных канализационных системах большие диаметры трубопроводов используются редко. Нередко это всё те же трубы ПНД. Для таких случаев тоже можно найти готовые комплекты, предназначенные для герметизации вводов. Один из вариантов вы видите на фото сверху.
• Каким бы надёжным ни было соединение, оно может не выдержать напора грунтовых вод, находящихся достаточно близко. Поэтому, по окончании монтажных работ, вокруг колодца следует соорудить дренажную гильзу. Это прослойка между стенками котлована и ствола колодца.

Пазуху засыпают слоями, чередуя материалы мелкой и крупной фракции. Например: песок и щебень, керамзит и глину – это на ваше усмотрение. Дренажная гильза нейтрализует давление на стенки колодца, отведёт от них воду, и избавит от проблем, связанных с сезонным пучением грунта.

Ремонт и углубление колодцев

Этапы проведения работ по колодезному углублению:

Откачивание воды из колодца

Перед началом работ необходимо разобрать колодезный оголовок, который будет препятствовать свободному доступу в шахту.

После этого можно приступать к откачке воды. Для этого можно использовать насосы или обычные ведра. Последний способ применяется при небольшом притоке воды.

Удалив воду из шахты, начинается процесс ее очистки от илистых и песчаных наносов, а также земли.

Углубление колодезной шахты

Перед копкой шахты необходимо обязательное крепление бетонных колец между собой при помощи металлических пластин и анкерных болтов. В противном случае может произойти их смещение. Особенно такое крепление актуально, если в колодезную шахту попадает смесь ила и песка, так называемый плавун

Пристальное внимание уделяется тем кольцам, расположенным ближе к поверхности. Ведь именно из-за них зимой может образовываться плавун. Копку следует производить до того момента, пока стенки заглубляемой шахты не начнут обваливаться

После этого в шахту опускаются бетонные кольца

Копку следует производить до того момента, пока стенки заглубляемой шахты не начнут обваливаться. После этого в шахту опускаются бетонные кольца

Важно, чтобы ремонтные кольца обязательно были меньшего диаметра, чем основной ствол шахты. Все бетонные кольца старой и новой колонны скрепляются между собой скобами, в том числе и угловыми. При проседании шахты возможно возникновение препятствий в виде крупных камней

Обычно их дробят, предварительно нагрев специальными инструментами, а затем резко охладив. Если данный метод не помогает, на помощь приходит отбойный молоток

При проседании шахты возможно возникновение препятствий в виде крупных камней. Обычно их дробят, предварительно нагрев специальными инструментами, а затем резко охладив. Если данный метод не помогает, на помощь приходит отбойный молоток.

По мере углубления шахты не стоит забывать о поверхности. Одновременно с копкой основная колодезная шахта наращивается сверху новыми бетонными кольцами.

По окончании работ рекомендуется сделать новый донный фильтр из гравия и песка.

Прочистка углубленного колодца

По окончании процесса заглубления необходимо почистить колодец. Стенки шахты можно обработать дезинфицирующими средствами, которые не повлияют на качественные показатели воды. Для достижения лучшего результата рекомендуется использовать оборудование подачи воды под давлением, например Керхер.

После этого следует обратить внимание на качество заделки швов и стыков. При необходимости они дополнительно обрабатываются цементным раствором. Обновленную колодезную воду лучше всего отдать в бактериологическую лабораторию для проведения соответствующих анализов

Обновленную колодезную воду лучше всего отдать в бактериологическую лабораторию для проведения соответствующих анализов.

Основные причины засорения колодцев

Если герметизация ствола не нарушена, то причинами засорения или ухудшения качества воды из водозаборного сооружения могут стать:

1. Редкое использование источника.
2. Попадание загрязнений извне.
3. Неправильно подобранное место.

Проблема с застаиванием воды в точках водозабора возникает, как правило, на дачах. В домах, где круглый год проживают жильцы, происходит непрерывное обновление воды. Эту проблему легко решить, если опустошить, а затем продезинфицировать колодец.

От попадания пыли и парящего в атмосфере сора прекрасно защищает крышка. В регионах с холодным климатом рекомендуется делать две крышки. Одна предназначена для установки снаружи, другая в самой вставке, но на метр ниже. Подобная конструкция полностью решает проблему с попаданием крупного мусора

Серьезной ошибкой является устройство источника водоснабжения в близких к поверхности ожелезненных грунтах. При этой проблеме вода мутнеет и приобретает заметный ржавый оттенок.

Решают вопрос установкой многоуровневой системы фильтрации. Помимо этого в воде может быть повышена концентрация железа. Это делает ее непригодной для питьевых целей без предварительной очистки.

Секреты выбора труб

Для работ понадобятся пластиковые трубы большого диаметра – для колодца подойдут только такие. Но как не потеряться в мире пластика, ведь сейчас много разновидностей этого материала? Запоминайте подсказки.

Полиэтилен – вид пластика, полимер. Материал способен выдерживать значительное наружное давление, при невысокой температуре не вступает в реакцию и не выделяет ничего вредного, отличается прочностью. Чаще его применяют для подачи холодной воды, поэтому полимерная труба для колодца – чудесный вариант.

Изделия из поливинилхлорида – иного типа пластика устойчивы к деформации и по-своему хороши, однако отличаются высокой жесткостью. При иных обстоятельствах последнее свойство было бы плюсом, но в случае с колодцем отсутствие пластичности – минус, поскольку грунт подвижный, и помещенным в землю элементам гибкость помогает долго сохранять работоспособность конструкции, частью которой они являются.

Абиссинский колодец из пластиковых труб – самый экономично выгодный среди своих «собратьев», поэтому работы по углублению вам обойдутся не дорого. Выбирайте сделанную под низким давлением полиэтиленовую обсадную трубу с синусоидовидной гофрированной поверхностью, и криница вас долго будет радовать живительной влагой.

Работайте с напарником и страховкой

2 Этапы монтажа колодца

Обустройство пластиковых колодцев выполняется в четыре этапа:

• Предварительное планирование;
• Расчет количества необходимых материалов и их закупка. Может потребоваться лестница для колодца;
• Монтаж колодца: рытье шахты и вставка трубы, установка донного фильтра;
• Подсоединение колодца к системе домашнего водопровода;

Рассмотрим детальнее каждый из них.

Лестница в пластиковый колодец

Планирование работ — перед созданием колодца необходимо выполнить предварительную геологическую разведку. Она необходима для того, чтобы точно знать, в каком месте вашего участка водоносный шар грунта максимально приближен к поверхности.

Это позволит существенно уменьшить финансовые и трудовые затраты, так как придется копать шахту наименьшей возможной глубины. Расценки на геологическую разведку для поиска воды начинаются от 70 долларов.

Установка колодца должна выполняться на достаточном расстоянии от больших деревьев, так как их корневая система может стать не только причиной трудностей при монтаже, но и в дальнейшем повредить стенки пластиковой трубы.

Расчет и закупка материалов. Все расчеты производятся исходя из необходимой глубины колодца, которую показала геологическая разведка. Учитывайте, что верхняя точка трубы должна возвышаться над землей на 50 сантиметров, это необходимо для защиты колодца от попадания дождевой и талой воды.

Производство пластиковых колодцев, в основном, выполняется с использованием сборных труб диаметром от 60 до 200 см., при этом, длина одной секции кольца должна составлять 100-200 см.

Если говорить об оптимальном диаметре, то учитывая, что вам придется выполнять периодическую чистку колодца от загрязнений, которая требует нахождения человека внутри колонны, следует брать трубы диаметром 100-150 см.

Обустройство донного фильтра, необходимого для более чистой воды, требует закупки следующих материалов: мелкий щебень, речная галька, геотекстиль.

Собранный пластиковый колодец

Поскольку пластик обладает небольшим весом, опустить трубу в шахту можно собственноручно, без использования какого-либо оборудования. Этапы работы следующие:

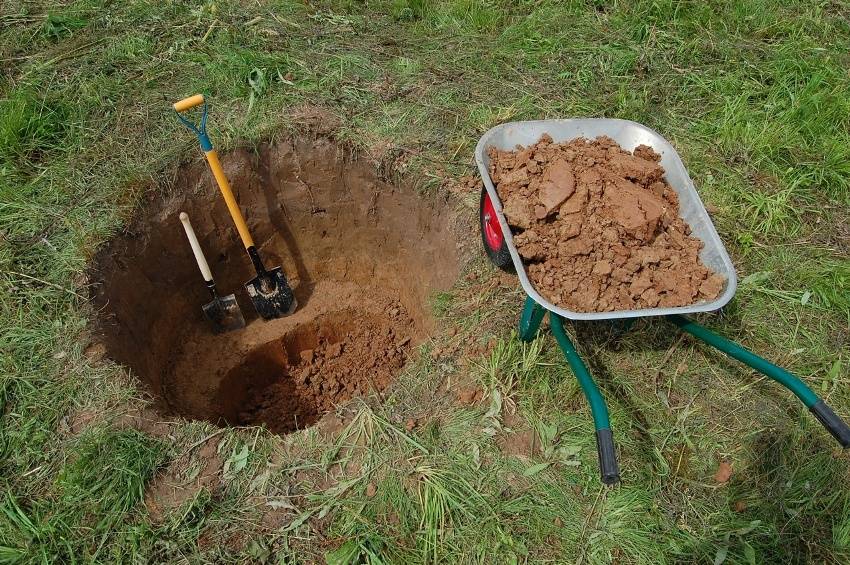

1. Копается шахта необходимой глубины. Учитывайте, что её диаметр должен превышать диаметр трубы на 15-20 см;
2. На дно ямы укладывается геотекстиль, который утрамбовывается, и для фиксации засыпается щебнем.
3. Собирается колодезная труба из отдельных пластиковых колец. Все резьбовые соединения обрабатываются герметиком.
4. Выполняется вставка трубы в шахту.
5. Труба выравнивается, после чего свободное пространство между внешними стенками колонны и слоем грунта заполняется мелким гравием.
6. Создается донный фильтр из гравия и речной гальки.

После этого выполняется установка пластикового люка на горловину трубы.

Подключение колодца к водопроводу. Подача воды из колодца может осуществляться прямо в дом, это может быть реализовано при использовании глубинного, либо центробежного насоса. В основном вода с колодца подается в специальный накопительный бак, на который устанавливается водопроводный кран, и шланги для подачи воды к бытовым устройствам.

• Глубинный насос. К такому устройству подключается шланг, который выводится в дом, а сам насос на тросе опускается на дно колодца. Хорошие глубинные насосы укомплектовываются системой дистанционного управления, что позволяет управлять ним, находясь в доме.
• Центробежные насосы устанавливаются в подвале дома, при этом к ним от колодца подводится водопроводный шланг большого диаметра, через который осуществляется забор воды.

Когда необходимо углубление источника

Если колодец измельчал так сильно, что не обеспечивает необходимым количеством воды, то есть три способа исправить положение: углубить старый колодец, выкопать новый или пробурить скважину.

Выкопать колодец или бурение скважины – это дорогостоящее мероприятие, углубление имеющегося источника обойдется дешевле, но не на много. Это с связано с тем, что для этого используются специальные кольца, диаметр которых меньше стандартных конструкций. Как правило, их диаметр составляет 80 см, что значительно понижает производительность и увеличивает продолжительность работ.

При копке новой шахты за день можно установить 5-6 колец, тогда как при углублении – не более 3 колец. На цену докопки также влияет необходимость использования спецтехники – манипулятора.

Так как углубление колодца своими руками – это сложное и затратное занятие, то очень важно определить целесообразность проведения таких работ. Сначала, необходимо удостовериться в том, что:

Сначала, необходимо удостовериться в том, что:

1. Снижение объема жидкости не связано с длительными морозами либо продолжительной засухой.
2. Вода в источнике все еще пригодна для питья, у нее нет посторонних запахов, она чистая и вкусная.
3. У соседей уровень воды в скважинах не изменился.

Но перед началом работ стоит еще раз все тщательно проверить:

• точно определите ежедневный приток жидкости;
• проведите геологическую разведку, опросив владельцев скважин и колодцев, расположенных неподалеку от вашего участка;
• выясните у соседей или в метеослужбе, на какой глубине вскрыт водонос;
• определите способность грунта «поддерживать» стенки шахты без осадки.

Данные подготовительные мероприятия очень важны, поскольку если не учесть все вышеперечисленные нюансы, то в ходе работ по углублению можно перекрыть водоносный слой или вовсе разрушить шахту, попав в плывун.

Иногда стоимость копки нового колодца выходит дешевле, чем углубление старого. Поэтому специалисты советуют браться за самостоятельное углубление шахты только при наличии определенных условий:

• вода в колодце хорошего качества;
• на дне шахты нет плывуна (смеси из ила, органики и песка);
• суточный приток жидкости меньше одного кольца;
• ствол источника очень глубокий – от 10 колец, иначе копка новой конструкции выйдет дешевле;
• кольца внутри шахты не деформированы, а величина их смещения не более 4 см.

Углубление колодца своими руками или при помощи специалистов – это всегда исключительная и крайняя мера, и применяется только тогда, когда иные способы ремонтно-восстановительных работ не эффективны.

Другие методы кроме углубления

При невозможности углубить шахту, например, если колодец не отвечает указанным требования, то можно быстро обустроить конструкцию абиссинского колодца, используя пластиковые трубы, размером в дюйм, либо полтора.

Внимание! Первым делом изготавливается игла-фильтр, затем сооружается шахта. Как изготовить игольчатый фильтр:

Как изготовить игольчатый фильтр:

1.в трубопрокат вставляют сетку из стали.

2.прикрепляют ее к трубе при помощи плавления.

3.трубу перфорируют, делая на поверхности отверстия с помощью ножовки для металлических деталей.

Обустройство колодца:

1.на участке постройки выкапывают яму размером в один кубический метр.

2.в середине ямы выполняют бурение с помощью садового бура, имеющего разборные штанги для наращивания глубины.

3.дойдя до уровня с водой, внутрь спускают трубу из пластика, а к ней прикрепляют фильтр.

4.подводят насос ручного типа, или электрический насос, затем выкачивают грязную воду.

5.далее яму засыпают немного землей, утрамбовывая.

6.по периметру трубы заливают бетонный раствор, чтобы в шахту не попадали стоки.

Подбор бетонных колец

Так как углубление колодца не обходится без обсады – ее роль играют бетонные кольца – то важно правильно выбрать диаметр. Он естественно меньше бетонного уложенного коридора, так как вставка произойдет сверху. Чтобы не ошибиться, внешний диаметр нового кольца должен равняться внутреннему старому ± 2–3 см учитывая толщину скрепляющей арматуры

Чтобы не ошибиться, внешний диаметр нового кольца должен равняться внутреннему старому ± 2–3 см учитывая толщину скрепляющей арматуры.

Однако, при подборе оптимального размера, учитывают следующие особенности:

1. Если шахта старого колодца осталась со времени эксплуатации ровной, без сдвигов, то на диаметр равный 90 см, укладывают 80-ку.
2. Если перекос наблюдается невооруженным глазом, то диаметр нижнего кольца еще меньше – около 70 см. Это повлечет за собой увеличение зазора, который впоследствии пересыпают мелким щебнем, служащим как фильтр для воды.

Обратившись к производителю подобных изделий, можно получить исчерпывающую информацию по данному вопросу, если уверенность в собственных знаниях мала.

Углубление колодца проводится кольцами меньшего диаметра, который подбирается в зависимости от кривизны шахты

Технология прокладки труб

Подготовка траншеи

Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы. Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора.

Глубина борозд зависит от глубины промерзания грунта в конкретной местности. Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:

• 3 ÷ 3,5 м – в северных регионах РФ;
• 2,5 ÷ 3 – в средней полосе;
• 1,25 ÷ 2 – на Черноморском побережье.

Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.

Траншея имеет свои особенности:

• Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
• После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
• Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
• Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.

Монтаж трубопровода

Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.

Технология укладки канализационных труб выглядит так:

• Трубы укладываются раструбом вниз в подготовленные траншеи.
• Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
• Места соединения смазываются специальными составами.
• Труба вставляется до упора в раструб.
• Аналогичным образом должны быть совмещены все элементы трубопровода

Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие. С этой задачей идеально справятся алмазные сверла.

Для устройства поворота используются отводы – 15, 30, или 450. При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.

Засыпка траншеи

После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.

Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.

Закупка материалов и способы укладки пластиковых колец

Только после изучения технических условий и подготовки проектной составляющей можно приступать к закупке материалов. Приобретать комплектующие нужно, исходя из необходимой глубины колодца, учитывая возможный или желаемый диаметр

При определении размеров обязательно следует взять во внимание последующую эксплуатацию

Пластиковые кольца для септика необязательно выбирать дорогостоящие. Вполне достаточно будет полиэтиленовых (они самые дешевые) средней толщины (20-30 мм). Дренажный пластиковый колодец купить лучше из более стойкого материала – полипропилена, так как он, скорее всего, будет расположен в месте, где неизбежны внешние нагрузки.

В зависимости от состава и подвижности слоев грунта укладывать кольца можно открытым или закрытым способом.

Копать шахту для колодца нужно открытым способом, придавая отверстию круглую форму

Открытый способ используется, если грунт не отличается рыхлостью, подвижностью. Выкапывается шахта необходимой глубины, имеющая размер на 10-15 см больше, чем диаметр колец. Если колодец питьевой, на дно выкладывается фильтр из песка, гальки или геотекстиля. В канализационном устройстве или колодце другого назначения устанавливается соответствующий лоток:

• сплошной;
• с профилированием в виде канавок;
• распределительный;
• проходной.

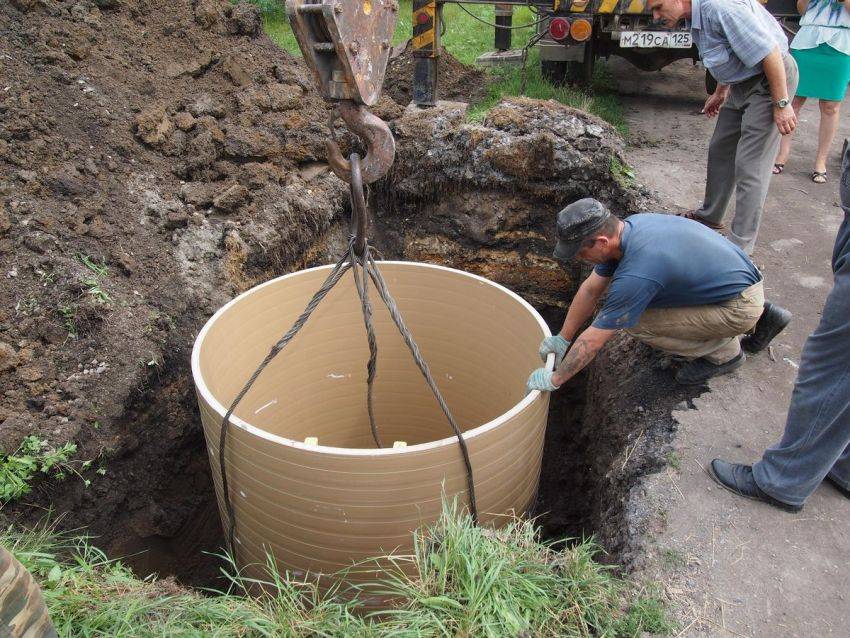

Из отдельных пластиковых колец собирается труба и опускается в шахту колодца. Труба выравнивается, а пространство между пластиком и грунтом заполняется мелкой галькой, песком или их смесью. Монтируется горловина, устанавливается люк.

Пластик не выделяет в воду вредных веществ, поэтому бетонные и металлические трубы старых колодцев заменяют на полимерные

Закрытый способ установки колодца целесообразен там, где почвы рыхлые. Копается шахта на глубину одного кольца, которое впоследствии устанавливается. Затем грунт выбирается так, чтобы кольцо опускалось под собственным весом

Для использования такого метода важно, чтобы способ соединения колец был несложным – резьба или в паз. После укладки всей трубы насыпается необходимое дно из песка, гальки или цементного раствора

Далее заполняется пространство между грунтом и стенками шахты, монтируется люк.

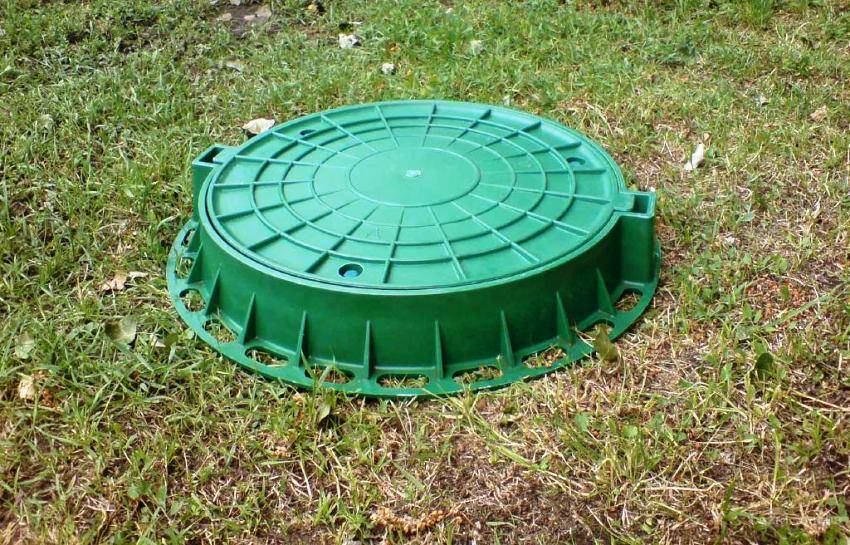

Виды стандартных канализационных люков для пластиковых колодцев

Важным условием для длительного и нормального функционирования колодца является правильная подборка люка. В основу стандартизации заложена нагрузка, которую предположительно может выдерживать пластиковая колодезная конструкция. Различаются люки, выдерживающие нагрузку:

1. До 1,5 тонн. Их используют в зонах, где нет постоянного механического давления. Это могут быть пешеходные дорожки, лужайки, газоны.
2. До 12,5 тонн. Устанавливаются на тротуарах, в местах транспортных стоянок.
3. До 25 тонн. Предназначены для установки на городских дорогах.
4. До 40 тонн. Выдерживают нагрузку постоянного транспортного потока, в том числе грузовых машин. Размещаются на автомагистралях.

Пластиковые люки для колодцев изготавливаются из стойкого полипропилена, который не выгорает на солнце, не поддается коррозии и выдерживает температуру широкого диапазона

В зависимости от набора комплектующих колодца люки устанавливают:

• непосредственно на шахту;
• на горловину;
• на разгрузочное кольцо.

Непосредственно на шахту можно ставить только люки, выдерживающие нагрузку до 1,5 тонны. Для остальных видов применим любой способ установки. При монтаже колодца следует учитывать, что весу, который может выдерживать крышка, должна соответствовать толщина пластиковых колец для канализации.
