Как установить полотенцесушитель

Схема 3 боковое и диагональное подключения с зауженным или смещённым байпасом.

Абсолютное большинство сантехников считают, что между отводами на ПС обязательно должно быть заужение – иначе ничего работать не будет. Во-первых, это не так (см. схемы №№ 1 и 2), а во-вторых, в случае нижней подачи воды в стояке и слабой циркуляции заужение мешает работать полотенцесушителю вплоть до полного охлаждения, несмотря на внешне нормальное подключение. Поэтому всегда стоит стремиться к тому, чтобы диаметр байпаса был равен диаметру стояка.

Рисунок 21. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, с заужением байпаса. Боковое подключение.

Рисунок 22. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса. Боковое подключение.

Рисунок 23. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, с заужением байпаса. Диагональное подключение.

Рисунок 24. Подключение ПС-лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса. Диагональное подключение.

Обратите внимание, что направление подачи в стояке теперь однозначно указано верхним. При нижней подаче эти варианты использовать категорически не рекомендуется, причины будут описаны ниже

При нижней подаче эти варианты использовать категорически не рекомендуется, причины будут описаны ниже

При нижней подаче эти варианты использовать категорически не рекомендуется, причины будут описаны ниже.

Минусы этой схемы:

Гарантируется стабильная работа только для верхней подачи.

Плюсы этой схемы:

Однозначно и стабильно работает при верхней подаче в стояке.
Не требуется стравливание воздуха из ПС после отключения воды.
Удалённость от стояка – произвольно большая.

Условия работоспособности схемы:

Ещё раз напомним, что при нижней подаче заужение/смещение между отводами препятствует работе ПС вплоть до полной его неработоспособности! При верхней подаче допустимо заужение байпаса максимум на 1 шаг от диаметра стояка. Заужение смещённого байпаса вообще никогда не требуется.
Нижний отвод стояка должен быть ниже низа ПС, а верхний отвод стояка — выше верха ПС.
Необходимо соблюдать уклон подводящих труб (направление показано на рисунке). Для определённости можно взять перепад в 3…30мм на метр. Больше — лучше. При небольших расстояниях от стояка (пара метров) и большом диаметре подводящих труб (ППР 32мм) допустима строго горизонтальная укладка.
Не должно быть «горбов» (совершенно недопустимы, в них будет скапливаться воздух и циркуляция остановится) или провалов на горизонтальных трассах (допустимы только в небольших пределах, глубокие «ямы» будут мешать циркуляции).
Диаметр труб для обеспечения максимальной циркуляции – желательно не менее ДУ20 ( 3/4” для стали, 25мм для хорошего армированного ППР), шаровые краны – не менее 3/4”. Практическая максимальная удалённость ПС от стояка при применении пластиковой трубы диаметром 25мм — примерно 4,5 метра.
Крайне желательно помещение подводящих труб в теплоизоляцию. Кроме того что это является обязательным при замоноличивании любых пластиковых труб (обеспечивает механическую защиту и компенсацию температурных расширений), подобная изоляция может улучшить работу ПС в определённых случаях (провисания труб или «ямы» на них).

Категорически запрещается установка любых кранов на байпасе – это вандализм и вредительство себе и соседям. Перекрытие либо чрезмерное заужение байпаса:

а) Замедляет циркуляцию во всём стояке (падает температура горячей воды).
б) Радикально ухудшает напор воды во всех квартирах, расположенных далее по направлению подачи. А при определённом расположении отвода горячей воды – и у самого вандала. Ведь при сужении байпаса на один типоразмер труб его пропускная способность становится примерно вдвое меньше.
в) Не улучшает сколь-нибудь заметно эффективность приведённой схемы, а при нижней подаче даже наоборот – мешает работе ПС.

Технология подключения

После отключения подачи водоснабжения работы по установке полотенцесушителя выполняются поэтапно.

Демонтаж старой конструкции и слив воды из стояка.
Разметка для установки кронштейнов и монтажа нового изделия с учетом габаритных размеров полотенцесушителя. При этом необходимо учитывать, что подвод воды к полотенцесушителю должен осуществляться под небольшим углом. Наклон трубопровода – примерно 5 мм на всю длину. При решении вопроса, как правильно установить полотенцесушитель в ванной, следует помнить, что вода в конструкции должна двигаться по направлению сверху вниз. Хотя надо отметить, что существуют модели змеевиков с нижним подключением.

На отмеченные точки монтируются кронштейны, на которых впоследствии будет крепиться полотенцесушитель. Установка без использования кронштейнов не рекомендуется, поскольку эти приспособления обеспечивают некоторую подвижность конструкции, что необходимо для компенсации температурных расширений

Важно также помнить, что существующие нормативы определяют диапазон допустимых значений расстояния от оштукатуренной или покрытой облицовочным материалом стены – 35 и 50 мм для труб диаметром до 23 и более 23 мм соответственно.
Монтируются подводящие трубы и обводной байпас с вентилями.
Участки полипропиленовых коммуникаций стыкуются при помощи паяльника. При монтаже металлических труб потребуется нарезание резьбы

Для соединения металлических и полипропиленовых участков используются специальные фитинги. Все резьбовые соединения герметизируются подмоткой.

Установка полотенцесушителя в ванной может считаться качественной, если при подключении водоснабжения все соединения остаются сухими.

Если выбрана комбинированная модель, то монтаж полотенцесушителя в ванной своими руками включает в себя также и подключение к электросети. Работы при этом выполняются по тем же правилам, что и установка электрических моделей.

Хотелось бы отметить, почему может быть интересна самостоятельная замена полотенцесушителя в ванной комнате — цена на проведение работ у различных компаний будет ориентировочно в размере 500 рублей за демонтаж и от 1200/4800 рублей за монтаж полотенцесушителя без байпаса и вместе с ним соответственно.

Подключение полотенцесушителя в ГВС

Схема установки полотенцесушителя может осуществляться по двум способам:

1. Последовательное подключение обогревательной батареи в систему горячего водоснабжения, т.е. магистраль от центрального крана до водопроводного смесителя разрывается, а это место подключается полотенцесушитель. Стоит отметить, что такое подключение довольно существенно влияет на изменения температуры воды в кране, поэтому использовать его при малых температурах воды в магистрали не актуально, ведь полотенцесушитель будет отбирать практически все тепло, а из крана будет литься слегка теплая вода.

2. Параллельное подключение. при котором создаются ответвления в магистрали горячего водоснабжения для подключения полотенцесушителя, а между врезками устанавливается кран, регулирующий прохождение потока горячей воды через отопительное устройство. Такая схема подключения полотенцесушителя к ГВС нередкая, ведь она актуальна при очень высоких или низких температурах воды в магистрали, чтоб оставалась возможность регулировки тепловых режимов воды из крана и обогрева.

Технология врезки полотенцесушителя в систему горячего водоснабжения достаточно проста, но прежде необходимо определиться со способом подключения. Если в магистрали горячего водоснабжения гарантированно держится постоянная температура воды в пределах 60-70 градусов, то можно использовать упрощенную последовательную схему подключения полотенцесушителя к стояку. Но, в жизни все случается, поэтому рекомендуется для перестраховки использовать вторую схему подключения с параллельными отводами и регулирующими прохождение теплоносителя кранами.

Что необходимо для подключения полотенцесушителя к ГВС

1. Обычно полотенцесушитель продается в комплекте с крепежными и монтажными элементами, но в любом случае при покупке необходимо проверить их наличие, а при необходимости (отсутствие или ненадежная конструкция) приобрести их дополнительно. При выборе монтажных и крепежных элементов необходимо учитывать общую (рабочую, с жидкостью) массу полотенцесушителя.

2. Схема подключения полотенцесушителя к ГВС требует приобретения дополнительных соединительных фитингов, для чего берется в расчет способ крепления на полотенцесушителе и водопроводной магистрали:

При прокладывании новой коммуникации для обогревателя чаще всего используют металлопластиковую трубу, которая может соединяться, либо за счет специальных резьбовых фитингов, либо методом температурной пайки. В любом случае не допускается установка труб уменьшенного сечения относительно имеющихся коммуникаций.

Если после центрального водопроводного крана остались старые стальные трубопроводы, то лучше всего модернизировать (заменить) все водопроводные коммуникации. В противном случае придется устанавливать большое количество переходников со старых труб на новые.

Если обогреватель имеет наружные резьбы (штуцер), то необходимо приобрести разъемные муфты с внутренней резьбой («американки»), которые позволят в случае необходимости беспроблемно демонтировать полотенцесушитель. Моделей разъемных резьбовых муфт достаточно много, чтобы правильно подобрать их для врезки в водопроводные коммуникации.

3. Схема установки полотенцесушителя должна обеспечивать безопасный съем или отключение обогревателя, поэтому соединительные «американки» устанавливаются на запорные краны, подключенные к водопроводной магистрали. При этом «прямую» водопроводную магистраль к крану-смесителю рекомендуется оставить, а на нее установить в районе ответвлений полотенцесушителя запорный кран.

Правильное расположение полотенцесушителя по горизонтали очень важно для его надежной работы, т.к. может в обогревателе образовываться воздушная пробка, не позволяющая полному прогреву трубы. Для ликвидации подобных проявлений в схему включают краники Маевского

Для ликвидации подобных проявлений в схему включают краники Маевского.

Подключение электрического полотенцесушителя

Главное отличие электрического полотенцесушителя от водяного – подключение к розетке. Вилка и провод уже входят в комплект при покупке.

Так как ванная комната – помещение с повышенной влажностью, то велика вероятность попадания в розетку влаги. Чтобы избежать замыкания, можно вывести ее наружу через стену. Если такой возможности нет, то необходимо приобрести специальные розетки с влагозащитой IP44.

Розетку, к которой будет осуществляться подключение, необходимо заземлить. Для подключения потребуются следующие инструменты:

дрель;
молоток;
отвертка;
Кронштейны и саморезы обычно идут в комплекте.

Розетки должна быть с влагозащитой

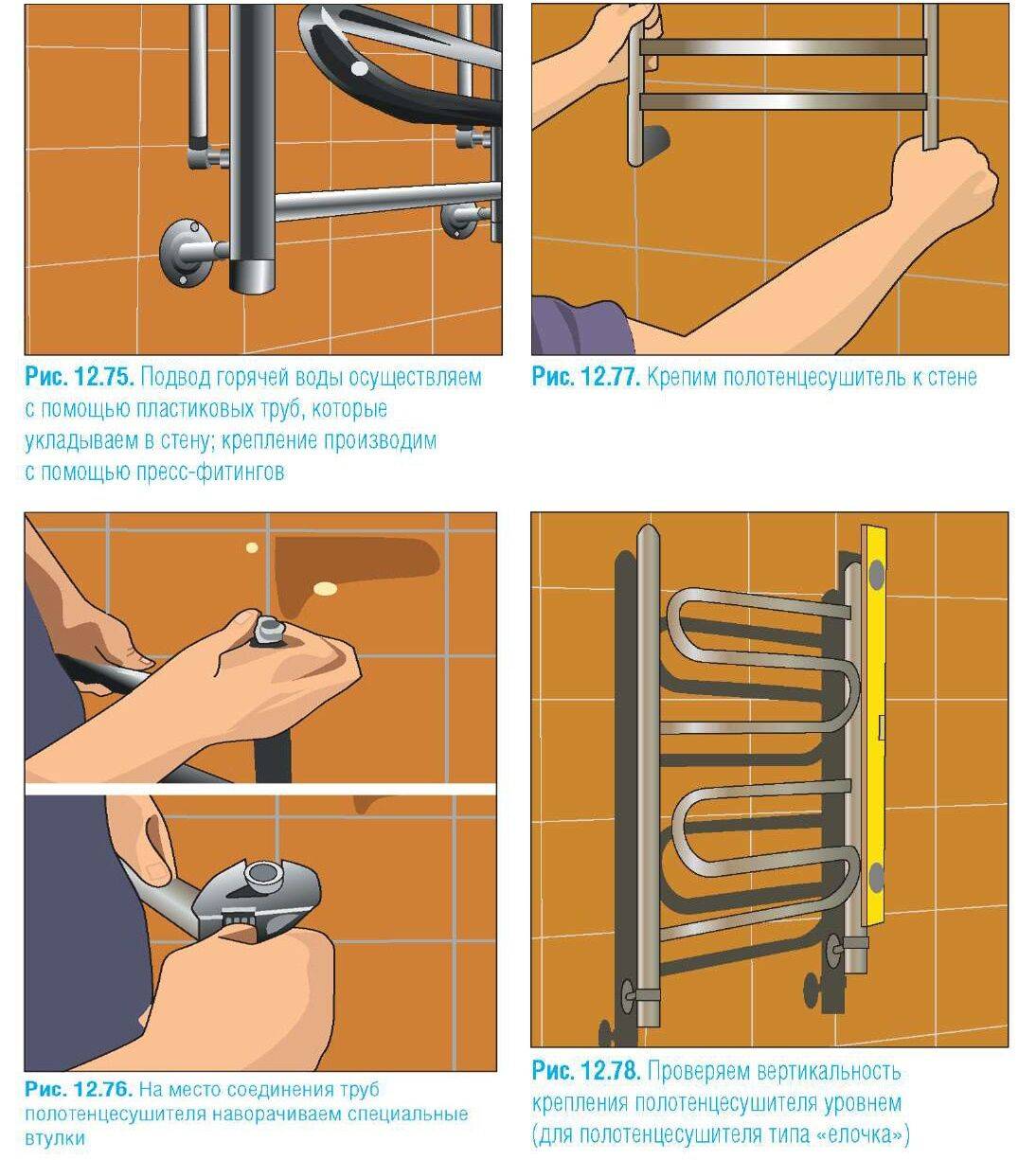

Установка полотенцесушителя своими руками производится поэтапно:

на удобной высоте к стене крепятся кронштейны;
если розетка будет находиться в другом помещении, в стене проделывается отверстие (диаметр 2 см.);
на стене закрепляются кронштейны для фиксирования проводов;
на кронштейны навешивается полотенцесушитель, регулируется расстояние от стены.

За счет отсутствия подключения к водопроводу, установку можно произвести в любом помещении – на кухне, балконе или в коридоре. Стоит учитывать, что для обогрева помещения он не годится – мощность слишком мала

Важно! Чтобы обеспечить пожаробезопасность, рекомендуется использовать защитное отключение. Оно сработает при сбоях в работе или перепадах напряжения

Виды подключения

Во‑первых, следует определиться с тем, в какую систему включать устройство:

Подключение полотенцесушителя к системе отопления. Традиционный способ и единственный там, где отсутствуют сети горячей воды. Недостаток его в том, что отопительная система работает только в зимнее время года. Достоинство — в трубопроводе отопления циркуляция воды осуществляется принудительно и полотенцесушитель во все время отопительного сезона будет горячим, выполняя функцию дополнительной батареи.
Подключение водяного полотенцесушителя к системе горячего водоснабжения. Такие системы также подвержены отключениям, но на более короткий срок. Кроме того, недостаток этого способа в том, что агрегат будет нагреваться только во время расхода горячей воды, остывая ночью, даже при прямом включении в стояк. В малоквартирных же домах либо частных эта проблема стоит еще острее.

Схема установки и подключения полотенцесушителя к стояку горячей воды в ванной выглядит так:

Как уже было отмечено, оптимальным решением многих проблем является применение комбинированных устройств, работающих от электросети при отсутствии горячей воды в системе.

После выбора трубопроводной сети для нашего устройства, следующим встает вопрос о способе его включения в нее:

Прямая врезка в стояк. Если ванная комната уже была оборудована полотенцесушителем, то он подключен к отопительной трубе именно таким способом. Заменяя его новым, можно, не мудрствуя лукаво, использовать тот же тип подсоединения. Также можно врезать напрямую новое устройство и в стояк горячей воды.
Включение в квартирный трубопровод. Достоинство этого способа в том, что при проведении работ не требуется перекрывать весь стояк, но он больше годится для системы отопления. Указанная выше проблема с трубопроводом горячей воды дополнительно усугубится: прибор будет нагреваться только при мытье посуды, принятии душа или ванны.

С перемычкой-байпасом

Полотенцесушители в старых домах, как уже сказано, являлись непосредственной частью трубы отопления. Такое соединение создает проблемы в случае аварии или ремонта и не дает возможности отключить прибор при ненадобности в нем. Потому самым разумным при монтаже нового устройства будет врезка параллельно ему в стояк перемычки‑байпаса и запорных вентилей, к котором оно и присоединяется. Это полезное дополнение трубопровода следует обязательно предусмотреть на схеме подключения.

Демонтаж старого полотенцесушителя

Прежде всего, обратитесь в организацию, обслуживающую ваши сети водоснабжения и теплосети, чтобы они перекрыли подачу горячей воды на момент ваших работ по демонтажу. И лишь после этого начинайте снятие старой сушилки.

Кроме того, при снятии старого змеевика необходимо обратить внимание на износ того стояка, к которому он был присоединен. В случае если его состояние уже оставляет желать лучшего, то есть смысл заменить его частично, либо полностью

Будет нелишним так же спросить мнения соседей сверху, снизу. Вдруг они поддержат идею поменять стояк полностью. Даже когда будете выполнять замену лишь у себя, необходимо это делать с тем расчетом, чтобы древние трубы не оставались в перекрытиях, а места соединений с новыми участками были доступны и видны. Наметив требуемые места отрезки, срежьте часть стояка болгаркой вместе с сушилкой.

Нарезка резьбы на трубах

На срезанных концах труб необходимо еще нарезать резьбу. Для этого пригодиться специальный резьбонарезной станок. На специализированных рынках продают и дают данный инструмент напрокат. С торцов обрезанной трубы снимите фаски турбинкой, установите лерку требуемого калибра в гнездо инструмента и, хорошо закрепив на конце трубы, просто нарежьте резьбу.

Схема №2

(Нижнее подключение)

Чуть менее эффективное, чем боковое, но имеет свои преимущества.

Расстояние между отводами – любое, чтобы нормально сварить трубы и навернуть краны так, чтобы их ручки при вращении не мешали друг другу. Например, 15-20 сантиметров.

Нижнее подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Нижнее подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса

Нижнее подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, с сужением байпаса

Преимущества схемы:

Работает при любом направлении подачи в стояке.
Возможно пустить трубы скрытно под ванной, без штробления стен.

Недостатки схемы:

Требуется стравливание воздуха через краны Маевского.
Чуть меньшая эффективность по сравнению с боковым подключением.

Условия работоспособности схемы:

Верхний отвод стояка со смещённым или зауженным байпасом должен быть ниже низа прибора или наравне с ним. Это гарантирует независимость работы полотенцесушителя от направления подачи. При верхней подаче верхний отвод может быть расположен выше нижней кромки прибора.
Нижний отвод обязан быть ниже полотенцесушителя во всех вариантах этой схемы, чтобы не образовывалась яма-грязесборник из подводящей трубы и самого прибора.

Нижнее подключение (пример условно допустимого исполнения)

Низ прибора находится между отводами. При нижней подаче в стояке, малой высоте полотенцесушителя или большом расстоянии между отводами эта схема может не работать или работать нестабильно.

Установка электрического полотенцесушителя

Главное преимущество электрического полотенцесушителя – простота установки. Как и любой настенный электроприбор, его нужно повесить на стену и подключить к сети электропитания. Остается включить сам прибор и использовать его по назначению

Важное требование – соблюдение правил электробезопасности

Подключать такой прибор следует только через так называемый “автомат” или УЗО – устройство защитного отключения. Если розетка для подключения прибора будет установлена непосредственно в ванной комнате, обязательно следует использовать специальное устройство с защитой от воздействия влаги.

Такую розетку монтируют в толще стены, на ней имеется специальная крышка. Кроме того, электроприбор нужно обязательно заземлить.

При установке электрического полотенцесушителя следует использовать специальные розетки с повышенной защитой от влаги. Подключают такой прибор через УЗО

Считается, что вариант с электрическим полотенцесушителем не выгоден экономически по сравнению с водяными моделями, поскольку увеличивает счета за тепло. Однако мощность таких приборов не так уж велика, как и расход электричества.

Этого вполне хватает для того, чтобы высушить влажную махровую ткань, но с ролью обогревателя для ванной комнаты он справляется не слишком хорошо.

Выбор за Вами!

Сварка труб

Как выполнить сварку труб пошагово

Вначале составьте для себя схему с обязательным учетом размеров участков, расположением отводов, тройников и кранов. Руководствоваться ею будет очень удобно для экономии материалов и точности сборки. Вдобавок, схема позволит сократить количество спаек на весу.

Нарежьте посредством трубореза или кусачек участки необходимой длины, а затем нанесите фаску фаскоснимателем на концах. По стандарту фаска имеет длину 2-3 мм и уклон в 15 градусов. Не забывайте зачищать все срезанные края труб от крошки, заусенцев для более надежной сварки.

Для надежного соединения муфт с торцами труб необходимо разогреть паяльник до 260 градусов, а затем поместить все элементы в гнезда насадок. Муфта надевается на штырь с одной стороны. Труба при этом вставляется в гильзу с другой стороны. Общее время нагрева определяется диаметром элемента, а также толщиной его стенок. Время нормируется международными стандартами. Его можно узнать из специальных таблиц. Самостоятельно узнать готовность для спайки тоже можно. Надо прокрутить элемент на поверхности нагрева: при необходимом нагреве муфта или труба будет очень плавно проворачиваться и легко сниматься с насадки.

Процесс пайки пластиковых труб

Разогретые трубу с муфтой следует соединять сразу после снятия с паяльника. Старайтесь при этом выставить их ровно относительно друг друга. Вжимайте до упора, однако на силу давить не надо. У вас есть около 5 секунд после соединения, чтобы отрегулировать положение сопрягаемых элементов. Далее они уже прочно схватятся.

Необходимые инструменты

Перед монтажом необходимо позаботиться о наличии всех инструментов. Присутствие тех или иных приборов зависит от вида труб. С учетом стандартных стальных вариантов инвентарь нужен следующий:

газовый (под номером 2), приставной и гаечный ключи;
ножовка по металлу;
плашки резьбонарезного типа;
электродрель с перфоратором, бетонные сверла;
шлифмашинка углового типа (болгарка);
молоток, пассатижи и отвертка;
уровень, рулетка и карандаш.

Помимо этого, понадобится ряд расходных материалов:

сгоны, отводы, муфты и т. д.;
запорные вентили;
пакля из льна;
шурупы, дюбели, болты и кронштейны.

Установка электрического полотенцесушителя в ванной своими руками

Перед началом работ просчитывают мощность автоматов, определяют, смогут ли они вынести прибавку в виде дополнительного нагревательного элемента. Далее выбирают сечение провода и его тип — чаще применяют медь с сечением не менее 1,0 мм².

Правила установки:

В ванной комнате электроприборы разрешено монтировать на расстоянии 60 см от края душевой кабины, раковины, это же правило качается розеток.
Для моделей с вынесенной вилкой розетку ставят рядом с устройством.
Сначала устанавливают полотенцесушитель, затем выбирают место для автомата или розетки на 10 А.
Розетка должна иметь встроенную защиту, если нет автомата УЗО, если такой есть, то подойдет простой прибор.
Номинальный ток автозащиты выбирают по аналогичному значению группового автомата, а ток утечки — не больше 30 мА.

Установка водяного полотенцесушителя в ванной

Есть две разных по принципу схемы отопительных систем: открытая и закрытая. В первом случае сушку ставят в негерметичную магистраль. Внутрь металлических труб поступает кислород, металл окисляется, процессы приближают время коррозии. Для открытых контуров выбирают змеевики с внутренней антикоррозионной защитой. В закрытую систему кислород не проникает, поэтому требования к внутреннему слою не такие строгие.

Методы подключения водных моделей:

нижний горизонтальный — так подключают конструкции нестандартной формы или больших размеров;
диагональный метод — используют для прибора в форме лесенки;
боковой прямой — ставят М и П образные устройства, популярный способ для моделей на выше 60 см.

При монтаже учитывают давление в трубах, чтобы не было их разрыва. Для монтажа применяют угловые фитинги, переходники разных типов. Применяют термостатические клапаны для изменения температуры в сушке для полотенец. Пользователь выставляет температуру, а автоматика регулирует поток носителя в трубах.

Прямое подключение

Стояк из предыдущей квартиры входит в ванную, к выводу подключают одну нижнюю или верхнюю трубку змеевика (зависит от направления подачи воды). На втором конце сушилки присоединен стояк, который идет в другое жилье. Сушилка для полотенец расположена так, что является продолжением стояка, его частью.

Особенности подсоединения:

диаметр змеевика не должен быть меньше, чем у магистрали;
направление движения воды (верх или вниз) не влияет на работоспособность сушки;
учитывают при подключении межосевое расстояние выводов;
перед монтажом отключают стояк (сантехники).

Ставят змеевик приваркой патрубков с резьбой, затем к ним пакуют полотенцесушитель. Трубы стояка могут быть металлическими, металлопластиковыми, полипропиленовыми, тогда вместо сварки применяют резьбовое соединение. Для декоративного оформления на сушилку ставят короб из дерева, металла, пластика.

Угловое подключение

Диагональная схема означает врезку оборудования в сам стояк. Подходит для разных форм сушителей, но чаще используют для лесенки. Направление движения воды в системе не играет роли, как не важен напор, скорость потока и удаленность от общего стояка. Если монтаж проводят правильно, в системе нет воздушных пробок, не нужно стравливать воду для их выхода.

Правила подключения по диагонали:

нижняя врезочная точка ниже патрубка сушки;
подводку делают с наименьшим числом изгибов;
байпас имеет одинаковый диаметр с трубами;
диаметр подводного патрубка не меньше ДУ 20, 25 для металлопластика и ¾ дюйма для металла;
для подключения шаровых вентилей диаметр ¾ дюйма;
рекомендуемый промежуток от стояка — 4 – 4,5 м.

Нижнее подключение

Такой метод популярен, если нужно скрыть подводящие трубы без штробления на участках большой протяженности. В этом случае коллекторы стояка могут скрываться за аксессуарами, расположенными около стен. Есть специальные модели, рассчитанные именно на такой способ врезки.

Правила нижнего подсоединения:

нижний участок подводного стояка располагается ниже конструкции сушилки;
диаметр байпаса делают меньше стояковых коллекторов;
верхний вывод стояка — также ниже вывода полотенцесушителя, так сушилка работает при разных направлениях энергоносителя в трубах;
высота установки полотенцесушителя может быть разной;
не должны создаваться повороты и перегибы.

Боковое подключение

По надежности способ превосходит предыдущий, если соблюдены условия:

Ветки проложены с уклоном не менее 3 мм / 1 м.
Прибор установлен выше обратного контура.
Отсутствуют петли на подводах.

Лидирует диагональное подсоединение. Подвод выполняют к верхнему дальнему углу, остывшую воду отбирают от нижнего ближнего. Траектория потока исключает застойные зоны внутри сушилки.

Подключиться с одной стороны проще: трасса не пересекает габариты лесенки. При верхней подаче в обоих случаях эффективно действует «гравитационный насос».

Установка радиаторов с боковым или диагональным подключением выше врезки в стояк увеличивает вероятность завоздушивания.

Наличие смещенного или зауженного байпаса при нижней разводке увеличивает риск остановки потока. Движение жидкости прекращается, когда давление искусственной циркуляции уравнивается с гравитационным напором от разности температур и плотностей.

Ситуацию провоцируют:

Длинные трубопроводы.
Заниженное сечение плетей.

Помогает перенос лесенки ближе к магистрали, замена зауженных участков. Зачастую полотенцесушитель не греет из-за зарастания стальных труб. Пластиковые изделия меньше подвержены «недугу».

Разновидности бокового подсоединения:

Простое – с наружной резьбой или накидной гайкой, подходит для открытой прокладки линий.
Через углы – способствует равномерному прогреву решетки.
Заднее – оптимально сопрягается с трассой, спрятанной за отделкой.

Подключение водяного полотенцесушителя к ГВС или центральному отоплению

Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.

Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.

Монтаж в стояк

Врезка сушилки выполняется в такой последовательности:

Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.
Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.
Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.
Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.

Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.

Самостоятельная установка простой конфигурации

Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.

Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.

По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.

Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).

Технология работы с моделью «Лесенка»

Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.

Врезка в централизованную отопительную систему

Врезку в систему отопления можно выполнить только вне холодного сезона. Для этого придется получить разрешение управляющей компании, перекрыть стояк и слить холодную воду.

Для подготовки отводов лучше пригласить мастера из УК. Наличие документа с перечнем выполненных работ позволит снять с себя ответственность при возникновении аварии. Риск протечек на самом полотенцесушителе минимизируется запорными кранами после байпаса.

Существенный недостаток врезки в систему отопления — отсроченная проверка герметичности.

Особенности и способы монтажа полотенцесушителя

Электрический полотенцесушитель прикрепляется к стене и подключается к сети через розетку. Нельзя располагать ее над ванной (2,25 м от дна). Если расстояние до чаши составляет менее 60 см, то нужно оборудовать прибор защитой от брызг. Розетка для сушилки должна быть защищена от попадания влаги и обладать запасом мощности.

Работа водяного полотенцесушителя основана на принципе гравитационного насоса. Циркуляция теплоносителя происходит под давлением его массы, поэтому неправильный выбор изгиба или сужение труб может привести к прекращению движения воды. Сушилку можно установить путем бокового, диагонального (косого) и нижнего подключения.

При боковом подключении патрубки подводятся к одной стороне прибора, а при косом — к противоположным (например, к дальнему от стояка верхнему углу и ближнему нижнему). В обоих случаях подача теплоносителя осуществляется сверху.

Если диаметр подводящей трубы более 32 мм, а отдаленность сушилки от стояка не превышает 2 м, то подвод может быть горизонтальным (перпендикулярно к основному стояку). В других случаях нужно усиливать гидравлическое давление за счет правильного уклона: он составляет 2-3 см на каждый метр подводки.

Точки врезки в стояк должны располагаться выше и ниже соответствующих подводов полотенцесушителя. Это позволяет воде двигаться под давлением в общей системе и собственным весом.

Оптимальный диаметр подводки составляет 25 мм для армированных полипропиленовых труб и ¾ дюйма — для стальных.

Если из-за размеров прибора или отсутствия свободного пространства на стене нельзя выполнить боковую или нижнюю подводку, то можно применить альтернативные схемы подключения. При выборе нужно соблюдать принцип гравитационного насоса.

При установке полотенцесушителя нужно соблюдать следующие условия:

Диаметр трубы сушилки должен соответствовать диаметру стояка отопления или горячей воды. Использование более тонкого изделия или сужающих фитингов приводит к нарушению циркуляции воды.
Между подводящей и отводящей трубами устанавливается перемычка (байпас). Она обеспечивает оптимальную скорость движения воды и сохраняет ее температуру за счет разделения общего потока. На участке между байпасом и полотенцесушителем можно установить запорные краны, которые позволят отключать прибор без перекрытия стояка. Перемычка располагается вровень с общей трубой или смещается в сторону сушилки. Диаметр байпаса может быть таким же, как у подвода, либо на 1 типоразмер меньше. Сужение допустимо только при боковом подключении.
Ставить запорные краны до перемычки запрещено. На подводящей трубе и байпасе можно смонтировать трехходовые или шаровые вентили, которые позволят направлять воду в перемычку или нагреватель.
Прибор рекомендуется устанавливать на расстоянии 1,2 м от пола. Проем между змеевиком и облицовкой зависит от его диаметра. Если последний составляет до 25 мм, то расстояние до стены должно быть не меньше 3,5-4 см, а если более 25 мм, то от 5-7 см.
Крепеж полотенцесушителя должен обеспечивать некоторую свободу движения. Жесткие сварные соединения не применяются, т.к. при расширении металлической трубы в швах будут накапливаться микродефекты.

При установке нужно стремиться уменьшить количество переходников, соединений и изгибов. Каждый из этих элементов является потенциальной точкой протечки.
