Стекловата, минеральная вата и пенополистерол
Данный вид производится из отходов стекольной промышленности. Материал обладает соответствующими свойствами и чаще всего применяется для утепления водоснабжения на улице из пластика.
При этом он стоит сравнительно недорого и может закупаться прямо рулонами. Как утеплить водопровод стекловатой? Для этого водопровод, (та часть, что находится в земле) обматывается, а потом все это закрепляется мягкой тонкой проволокой или строительным скотчем.
Можно считать, что теплоизоляция водоснабжения на улице осуществилось, однако данный вид теплоизоляции требует использование дополнительного метода гидроизоляции (покрытие рубероидом), что увеличивает цену работы из-за наличия второго слоя.
Также работая со стекловатой нужно использовать спецодежду, рукавицы и маску. Волокно данного утеплителя очень тонкое, поэтому без труда может проникнуть под кожу или в дыхательные пути.
Их еще в строительных кругах называют «скорлупой». Они легко обрезаются при помощи обычного ножа.
Данные цилиндры зачастую дополнительно покрываются алюминиевой фольгой снаружи, что обеспечит дополнительную защиту от повреждений механического характера во время эксплуатации.
Используя фольгированную скорлупу можно быстро решить вопрос как утеплять водопровод над землей и предотвратить потери тепла.
Если разговор идет о трубах холодного водоснабжения, то в этом случае можно применять скорлупу из пенополистирола, но нужно учитывать, что данный материал горюч, поэтому его нельзя использовать как изоляционный материал в системах горячего водоснабжения.
Перед тем как утеплить водопровод на улице и выбрать подходящий материал, обратите внимание на то, что минеральная вата состоит из мелких ворсинок, которые при работе разлетаются и могут попадать в дыхательные пути, вызывая при этом аллергические реакции и раздражения
Утепление трубопровода стекловолокном
Данный утеплитель лучше всего применять внутри помещения, также он используется на чердаках, а еще в подвалах. Под землей данный материал лучше не стоит применять.
У него достаточно низкая плотность, к тому же он впитывает очень сильно воду. Вся талая и подземная вода пропитают данный утеплитель, в итоге до наступления зимних холодов он просто останется мокрым. А это уже может привести к замерзанию водопровода. Поэтому утеплять водопроводную трубу на улице данным материалом лучше не стоит.
В том случае, когда вы приняли решение использовать данный материал, вам в любом случае нужно будет вверху положить дополнительную гидроизоляцию, что в итоге приведет к новым расходам.
Утепление труб стекловатой
Стекловату стоит разрезать на отдельные полоски так, чтобы можно было в ширину полностью закрыть трубу. После того, как готово достаточное количество полос, можно приступить к оборачиванию трубы. В качестве крепления можно использовать специальную пластиковую ленту. После этого нужно взять рубероид либо стеклоткань достаточной ширины и поверх утеплителя намотать кожух изоляции, прикрепить его также лучше всего той же лентой. Верхнюю часть кожуха необходимо покрыть гидроизоляционной мастикой.
Получившийся водопровод целесообразнее располагать в лотках. В противном случае земля своим весом сожмет верхнюю и нижнюю части утеплителя, что, в конечном счете, приведет к тому, что толщины будет недостаточно для того, что осуществит необходимые функции.
Способы теплоизоляции водопроводных труб
Основной причиной, по которой трубы для тепло и водоснабжения нужно утеплять, является риск замерзания воды в них. А это приводит не только к коммунальной катастрофе местного значения, но и к таким серьезным последствиям, как разрыв трубы. То есть, жильцам дома грозит остаться без воды и тепла плюс заниматься реставрацией всей системы.
Что очень недешево и связано с большими трудозатратами. Поэтому ещё на этапе проектирования и монтажа трубопроводов нужно тщательно продумать этот момент.
Создание высокого давления в трубопроводе
Если вода находится под высоким давлением, она не замерзает. Это её свойство можно использовать для сохранения целостности системы в домах непостоянного проживания. Например, на дачах, в которые вы приезжаете только на выходные, а среди недели дом не отапливается.
Для этого в систему распределения воды внедряется ресивер и насос.
Ресивер или гидроаккумулятор, поддерживающий в системе высокое давление
Они должны создавать и поддерживать давление в трубах на уровне 3-5 атмосфер.
Этот метод требует выполнения определенных условий:
- Электроснабжение должно быть постоянным, без перебоев;
- За насосом необходимо установить обратный клапан, чтобы защитить систему от излишнего давления;
- Инструкция требует обязательной опрессовки трубопровода и проведения гидравлических испытаний, чтобы убедиться в его прочности и способности выдерживать заданное давление;
- Перед каждым запуском водопровода нужно отключать ресивер и стравливать давление.
Использование греющего кабеля
Этот метод самый надежный и эффективный. Конечно, при условии бесперебойного электроснабжения. Заключается он в том, что на поверхности трубы закрепляется специальный греющий кабель мощностью 10-20 Вт, который и не дает воде остывать.
Схема устройства трубопровода с обогревом электрическим кабелем
Данный способ позволяет не заглублять трубы на большую глубину, достаточно траншеи в 40-60 см. Процесс монтажа кабеля очень прост. В продаже есть и готовые наборы, и отдельные элементы для сборки такой системы.
Рассмотрим вариант, когда кабель приобретен отдельно:
| Изображение | Описание |
Шаг 1 | Закрепите кабель на трубе с помощью изоленты или скотча. |
Шаг 2 | Наклейте поверх кабеля алюминиевый фольгированный скотч. Он будет фиксировать кабель и равномерно распределять тепло по поверхности трубы. |
Шаг 3 | Для уменьшения теплопотерь наденьте утеплитель для труб водоснабжения из вспененного полиэтилена или обмотайте трубу другим изоляционным материалом. |
Шаг 4 | Закрепите утеплитель металлическими или пластиковыми хомутами. |
Если труба будет прокладываться в земле, поверх утеплителя нужно закрепить гидроизоляцию, чтобы грунтовые воды не просочились к обмотке. Подробнее об этом будет рассказано в следующей главе, посвященной теплоизоляционным материалам и их применению.
Кабель может быть обычным, и в этом случае на трассу устанавливаются датчики температуры для ручного или автоматического управления режимом нагрева. При падении температуры до определенного уровня система будет включаться на обогрев, а при повышении – отключаться.
Теплоизоляция трубопроводов холодного водоснабжения с греющим кабелем и термодатчиком
Но намного удобнее использовать саморегулирующийся кабель, который сам контролирует температуру на всех участках и реагирует соответственно ей.
Конструкция саморегулирующегося кабеля
Труба медная для тепло водоснабжения с обмоткой саморегулирующимся кабелем в неотапливаемом гараже
Утепление «труба в трубе»
Самый лучший теплоизолятор – это воздух. Поэтому если поместить одну трубу в другую, тем самым оградив её от холода, идущего сверху от промерзшей земли, вода в первой так замерзать не будет.
Усилить эффект можно двумя способами:
- Используя специальные утеплители для труб холодного водоснабжения, создав из них внешнюю трубу;
- Запустив во внешнюю трубу теплый воздух. Например, из подвала или погреба. Для этого её соединяют с вентиляционной системой этих помещений, а на канал, выведенный на поверхность, устанавливают всасывающий дефлектор, усиливающий циркуляцию воздуха.
Водопровод можно проложить в вентиляционных трубах подвала
Греющий электрический кабель
Одним из самых эффективных способов обеспечить долговечную защиту труб от промерзания, является использование греющего кабеля. Преимуществом данного решения является то, что монтаж может производиться как поверх трубы, так и внутри нее. Все зависит от состояния трубопровода и диаметра труб. Выбирая внутренний способ монтажа, учитывайте, что кабель может снижать проходимость труб, если их диаметр слишком мал. Рекомендованный минимальный размер внутреннего диаметра трубы составляет 40 мм. Сам греющий кабель может быть двух типов:
- Резистивный;
- Саморегулируемый.
Последний вид является более совершенным, удобным и экономически выгодным. Стоимость его превышает стоимость резистивного кабеля.
Однако, учитывая то, что готовая обогревательная система может практически полностью обходиться без участия человека и требует минимального внимания, можно утверждать, что траты оправданны. Болееполное описание обеих видов греющего кабеля и особенностей его выбора и монтажа, вы можете найти в нашей статье, перейдя по этой ссылке.
Способы утепления наружного водоснабжения
Для теплоизоляции водопроводных труб, расположенных на улице, используются:
- укладка материалов естественного происхождения;
- нанесение рулонного покрытия;
- напыление жидкого материала на предварительно подготовленную поверхность трубы.
Применение простых методик
Базовые методики применяются при укладке магистралей на границах зоны промерзания и зависят от климатической зоны.
Для утепления труб водоснабжения в частном доме может использоваться методика наращивания слоя грунта, позволяющая отвести границу зоны промерзания от магистрали. Вдоль линии укладки насыпается слой земли или песка, в зимнее время допускается использование снега.
Ширина грунтового или снежного вала превышает глубину залегания труб в 2 раза. Методики не требуют финансовых затрат, но нарушают облик приусадебного участка.
Виды и формы материалов
Утепление водопроводных труб в частном доме при помощи ваты производится только в сухих помещениях. Для защиты материала от воздействия влаги в подвальных помещениях необходима установка бетонных лотков, покрытые изолятором трубы засыпаются слоем керамзита.Элементы укладываются на трубопровод с перекрытием кромок на 150-200 мм (для обеспечения равномерной защиты). Встречается утеплитель для труб, выполненный в виде сегментов с углом 180° или 120°. Детали укладываются на магистраль, для соединения секций используется специальный замок (выступ и паз).
Поверхность обматывается слоем сантехнического скотча, который удерживает изолятор и обеспечивает защиту от внешних факторов. Изгибы магистралей закрываются фасонными элементами стандартного типа.
Теплоизоляционная краска и напыление пенополиуретаном
Эта технология отличается отсутствием швов и обеспечивает защиту магистралей сложной геометрической формы. Пенополиуретан наносится при помощи распылителя, после кристаллизации материал обеспечивает повышенную защиту от охлаждения. Для нанесения требуется использование специального оборудования, что увеличивает стоимость выполнения работ и не позволяет утеплить трубы самостоятельно.
Поэтому утепление водопровода в частном доме своими силами производится при помощи специальной краски, которая может быть аэрозольной или жидкой (например, материалы «Альфатек»). Металлические трубы очищаются от следов коррозии, краска наносится распылителем или малярной кистью.
В состав краски входят связующее вещество и добавки на основе керамики. Материал отличается низким коэффициентом теплопроводности, но слой краски может отказаться недостаточным для надежной защиты водопровода.
Готовые комплексные решения
Владельцам помещений необходимо знать, чем еще можно утеплить трубы водопровода на улице. Существуют комплексные решения, позволяющие построить разветвленный трубопровод сложной конфигурации.
Выпускаются гибкие или жесткие магистрали для воды, заключенные в слой эластичной изолирующей оболочки. Существуют конструкции с 2 параллельными трубами для одновременного обеспечения горячего и холодного водоснабжения.
Утепленные пластиковые трубы поставляются бухтами длиной до 200 м (зависит от диаметра трубы, толщины изоляционного слоя и изготовителя), стальные магистрали выполняются в виде прямолинейных отрезков или фасонных соединителей.
Внешняя поверхность защищается гофрированным чехлом из пластика, который допускает изгибы с малым радиусом. Пластиковый трубопровод позволяет проложить магистраль без соединений, что улучшает защиту от промерзания.
Как утеплить трубу водопровода на входе в дом
Владельцу дачи, построенной на ленточном фундаменте, необходимо знать, как утеплить трубу водопровода на входе в дом. Для защиты трубы используются синтетические и натуральные материалы, а также устанавливаются системы подогрева от внешних источников тепла.
Если дом построен на цокольном этаже, расположенном ниже уровня промерзания. То утепление устанавливается непосредственно в подвальном помещении. Вокруг трубопровода, обернутого базальтовой ватой, строится короб, который заполняется древесными опилками или керамзитом.
Базальтовый утеплитель и пенопласт
Из базальта, методом расплавления, изготавливают хороший утеплитель. Из него производят цилиндры разного диаметра, которые используются как утеплитель.
Помимо легкости монтажа базальтовые цилиндры отлично прилегают к трубопроводу. Цена данного материала выше цены стекловаты, но он тоже требует защиты от влаги, которой выступает фольгоизол или пергамин.
Они бывают как с покрытием, так и без. Пенопластовая скорлупа может использоваться несколько раз, что позволяет сэкономить, при этом она обладает самыми подходящими эксплуатационно-техническими характеристиками как утеплитель.
Как утеплить трубы водоснабжения самому
Перед тем, как утеплить водопроводную трубу в земле, выбирают подходящий вариант с учетом финансовых расходов на закупку материалов и осуществление работ, чаще останавливаются на использовании дешевых пенопластовых скорлуп высокой плотности. Некоторые домовладельцы используют оболочку из труб канализации сечением 110 мм, помещая в них ПНД трубопровод — воздух является самым лучшим теплоизолятором.
В последнее время популярность приобретает метод нагрева наружной или внутренней оболочки труб саморегулирующимся электронагревательным кабелем, в торговой сети реализуются готовые системы с фитингами для ввода электрокабеля внутрь трубопровода. Таким образом, достигается наивысшая эффективность работ по прогреванию водопровода.
Утепление ППС скорлупой
Скорлупа из пенопласта вследствие низкой цены, доступности и подходящих физических характеристик является оптимальным вариантом для решения задачи, чем утеплить трубу подземного водопровода на улице. Монтаж скорлупы своими руками на трубопровод из ПНД не представляет особых трудностей для любого хозяина и проводится в следующей последовательности:
- На поднятый из траншеи трубопровод одевают пенопластовую оболочку, защелкивая замки и сдвигая каждый сегмент приблизительно на 1/3 по отношению к противоположному элементу. Элементы фиксируют на поверхности скотчем или пластиковыми стяжками.
- После фиксации сегментов ППС трубопровод опускают в траншею на заранее подготовленную песчаную подушку толщиной 150 — 200 мм — это предотвратит перекос теплоизоляционной оболочки с возможным изломом.
- Затем траншею засыпают поднятым на поверхность грунтом, выкладывают снятый дерн.
Монтаж ППС скорлупы
Утепление водопровода саморегулирующимся электрокабелем
Утепление подземного водопровода способом подогрева трубы электрическим кабелем — один из эффективных методов борьбы с промерзанием при неглубоком расположении водоподающей магистрали. Нагревательный кабель можно использовать по всей длине трубопровода или на отдельном участке, также его погружают внутрь трубной оболочки или оставляют снаружи, на поверхности трубы. На строительном рынке реализуют электрические кабели с фитингами для ввода в трубопровод, оснащенные герметизирующими резиновыми сальниками, сам провод имеет небольшую длину и обычно размещается на выходе напорной трубы из скважины. В этом месте эффективность его использования наиболее высока — нагретая вода будет поступать по всей магистрали от скважины до дома, предотвращая промерзание труб. К тому же прокладку кабеля в точке состыковки напорного трубопровода от электронасоса с водопроводной линией проще реализовать технически, чем в любом другом более труднодоступном месте, которого на протяжении всей водопроводной магистрали обычно нет.
Комплект с саморегулирующимся кабелем для помещения в трубопровод
Утепление трубы, когда водопровод находится в земле, а греть его электрокабелем нужно снаружи, проводят следующим образом:
- Располагают трубопровод ПНД на поверхности земли рядом с траншеей, очищают участок в местах прокладки электрокабеля от грязи.
- Обматывают трубную поверхность в месте контакта с электрокабелем фольгированным алюминиевым скотчем — это повышает теплопроводность оболочки в точке соприкосновения. Если провод размещают по прямой вдоль длины трубы, наклеивают одну или несколько прямых полосок фольгированного скотча, при спиральном размещении кабеля обматывают лентой полностью всю трубу.
- После укладки нагревательного провода прикручивают его тем же фольгированным скотчем к поверхности трубы по всей длине.
- Для снижения тепловых потерь обязательно используют наружную скорлупу из пенопласта ППС, пенополиуретана ППУ, которую одевают сверху разогревающего провода и фиксируют скотчем или пластиковыми стяжками.
Монтаж нагревательного электрокабеля на трубу
Для утепления водопроводных труб при индивидуальном водоснабжении чаще других используют недорогую скорлупу из пенопласта и самонагревающийся электрокабель, нередко оба способа совмещают. Проведение монтажных работ по размещению теплоизолирующей скорлупы и подогревающего провода не вызывает особых сложностей и не требует высокой квалификации, при знании технологии все действия в короткое время без больших трудозатрат может совершить один человек.
Применение теплоизоляционных скорлуп
Гораздо лучшим способом является использование пенополистирольной или базальтовой скорлупы. Заготовки необходимо подобрать по диаметру вашей пластиковой трубы и после этого уложить, соблюдая смещение друг от друга на расстояние примерно 20 см. Для того чтобы их закрепить на трубе, лучше всего использовать сантехнический скотч. На узлах, а также на всех поворотах имеет смысл крепить фасонные скорлупы утеплителя.
Использование скорлупы для утепления водопровода
Заметим одну хорошую особенность данного утеплителя, которая заключается в том, что после того как труба засыпается землей, он не теряет первоначальную форму, а также не мнется под давлением земли. В том случае, когда поднимаются воды из земли, материал за 24 часа впитывает не более 2 процентов воды от всего объема.
Как утеплить водопроводную трубу на улице?
В плане промерзания самым опасным местом трубопровода является та его часть, где он выходит наружу. Именно здесь теплоизоляция должна быть максимально эффективной. При утеплении водопровода над землей можно использовать все те материалы, которые были перечислены выше. Обязательно использовать гидроизоляцию, чтобы продлить срок службы теплоизолятора. В качестве гидроизоляции подойдет рубероид, пленка, пластиковый короб. Некоторые владельцы частных домов защищаться водопровод бетонным слоем или кирпичной кладкой. Этот подход позволяет не только обеспечить высокий уровень гидрозащиты, но и увеличить показатель теплоизоляции. Если Вы решили утеплить наружную водопроводную трубу электрическим кабелем, то стоит знать, что при таком подходе нужно защищать водопровод более основательно, так как кабель не обеспечивает постоянное утепление, в отличие от теплоизоляторов. Это касается и гидроизоляции.
Теплоизоляция для труб водоснабжения
В широком ассортименте теплоизоляционных материалов не
сложно запутаться. Чтобы выбрать оптимальный вариант, нужно, как минимум, знать
основные виды и типы, ключевые характеристики и особенности.
Теплоизоляция водопроводных труб выполняется различными
утеплителями, которые сгруппированы ниже (в виде классификации) по принципу
единства технологии утепления.
Жесткие утеплители
В эту категорию входят пенопласт, пенополистирол (2560-3200
руб/куб) и Пеноплекс (3500-5000 руб/куб), теплоизоляционные свойства и цена
зависят от плотности.
Пенопласт является отличным утеплителем и имеет относительно
низкую стоимость (по сравнению с другими материалами). Однако утеплить круглую
трубу жесткой плитой утеплителя достаточно сложно. Для утепления труб используют
специальные оболочки (твердый короб) – скорлупы, в которые помещают трубы, а
пространство заполняют мягким утеплителем.
Укладка водопроводных труб в короб из пеноплекса
Рулонные утеплители
В этом сегменте представлены: полиэтилен (как дополнительный
материал), пенофол фольгированный (50-56 руб/м.кв), вата (минеральная (70-75
руб/м.кв) и стекловата (110-125 руб/м.кв)), поролон мебельный (250-850 руб/м.кв
в зависимости от толщины).
Утепление труб водоснабжения рулонной теплоизоляцией также
сопряжено с трудностями, которые заключаются в гигроскопичности материала. Т.е.
утеплитель теряет свои свойства под воздействием влаги, а значит, имеет более
узкую сферу применения, или нуждается в дополнительной защите. Плюс, необходимо
продумывать способ крепления утеплителя на трубе.
Маты базальтовые теплоизоляционные и поролон для утепления водопроводных труб
Сегментные (кожуховые) утеплители
Кожух-утеплитель для труб – наиболее прогрессивный вариант
теплоизоляции трубопровода. Оболочка для утепления водопроводной трубы
обеспечивает максимальную герметичность и как следствие, создает надежный
теплоизоляционный слой.
Выделяют разновидности сегментных утеплителей:
Скорлупы из пенопласта для утепления водопроводных трубжесткие (теплоизоляционный кожух для труб – скорлупа из пенополистирола (ППУ) или вспененного пенопласта. Цена от 190 руб/м.п, зависит от толщины и диаметра цилиндра);

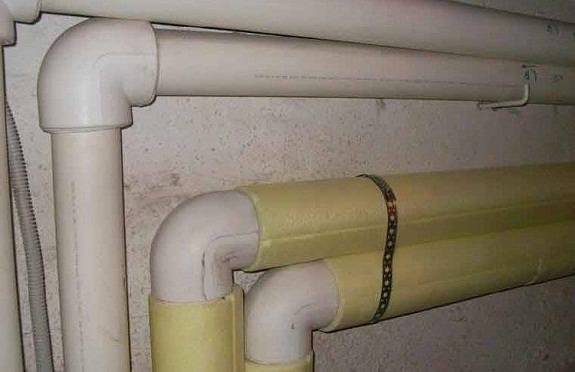

Трубная изоляция из вспененного полиэтилена для утепления водопроводных трубМатериал подготовлен для сайта www.moydomik.net
Базальтовые цилиндры для утепления водопроводных труб
Напыляемые утеплители (ППУ)
Особенность утепления методом напыления пенополиуретана в
том, что теплоизоляция наносится на поверхность трубы, обеспечивая 100%
герметичность (стоимость компонентов для ППУ заливки от 3,5 евро за кг).
Количество компонентов определяется толщиной заливки, работа оплачивается
дополнительно). В среднем стоимость утепления напылением пенополиуретана
составляет 15-20 долларов/м.п.
К напыляемым утеплителям также относится краска
теплоизоляционная для труб. Нанести можно самостоятельно, т.к. термокраска
продается в баллончиках в виде аэрозоля. Слой краски в 20 мм. заменяет 50 мм
утеплителя из базальтовой ваты. Кроме того, это единственный материал, который
не подвержен повреждениям со стороны грызунов.
Утепление водопроводных труб методом напыления пенополиуретана (ППУ)Водопроводная труба утепленная пенополиуретаном (ППУ)
Выбирая теплоизоляционный материал для утепления труб
водоснабжения, нужно принять во внимания такие факторы:
место установки трубопровода
Утепление труб, проведенных по
земле и расположенных под землей выполняется разными способами, даже при
применении одних и тех же материалов (важно также учесть до или ниже уровня
промерзания уложены трубы);. частота эксплуатации трубопровода
Например, на даче,
которая не предназначена для постоянного проживания, достаточно просто избежать
разрыва трубы. Для этого устанавливается ресивер или выполняется утепление
водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды
круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;
частота эксплуатации трубопровода. Например, на даче,
которая не предназначена для постоянного проживания, достаточно просто избежать
разрыва трубы. Для этого устанавливается ресивер или выполняется утепление
водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды
круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;
показатель теплопроводности труб (пластиковые,
металлические);
устойчивость к влаге, горению, биологической активности,
ультрафиолету и т.д. определяет необходимость защиты утеплителя от названных
факторов;
простота монтажа;
стоимость;
срок службы.
Основные требования к материалам
Материал, который может быть использован при проведении работ по теплоизоляции, должен удовлетворять следующим требованиям:
- Иметь низкую теплопроводность. Это основное требование, выбор товара с низким коэффициентом позволит эффективно защитить трубопровод от замерзания и сэкономить финансовые средства.
- Хорошо переносить воздействие химических и органических веществ, содержащихся в почве, иметь биологическую устойчивость к различным видам микроорганизмов и бактерий.
- Иметь длительный срок службы без потери своих физических характеристик.
- Утеплитель не должен бояться воздействия влаги, напитывать и пропускать воду, его физические параметры не должны изменяться в водной среде.
- Воздействие высоких и низких температур, а также их перепады, не должны разрушать изолятор и сказываться на его физических свойствах.
